Как замерить мощность потребления электроэнергии мультиметром

Как измерить потребляемый ток мультиметром. Как узнать, сколько потребляют различные электроприборы в доме

Знаете ли вы, сколько потребляет энергии включенный на всю ночь для закачки торрентов компьютер? Или, например, сколько может стоить закачка одного фильма? Вроде бы все бесплатно, поскольку в торренте у нас «файлокоммунизм», но все же — какова цена одного «бесплатного» фильма?

А сколько стоит пара часов включенного в фоне ТВ? Ну, а сколько тратится денег на один цикл стирки вещей в стиральной машине?

Конечно же, вариант — взять инструкцию к своему устройству, узнать все характеристики, и просчитать необходимые данные. Но есть и другой вариант — просто взять и все измерить, быстро и без промежуточных расчетов, доверив все автоматике.

Именно эту задачу должен решать «Измеритель мощности, потребляемой бытовыми приборами» от MasterKit, тест которого я решил провести.

Устройство должно выполнять несколько функций:

вести учет стоимости потребляемой электроэнергии
отображать потребляемую мощность подключенной нагрузки
отображать напряжение в сети и потребляемый ток

Комплектация включает в себя коробку, сам прибор и инструкцию.

Рис.1. Комплектация устройства.

Вилка на приборе закрыта крышечкой. Приятно удивило, что батарейки, необходимые для сохранения данных при отключении устройства или электроэнергии, приложены в комплекте. Батарейки уже были вставлены в прибор, от разряда их защищает пластиковая ленточка, разрывающая контакт. Убираем ленточку, и батарейки сразу начинают снабжать устройство энергией. Нужна батарейка для того, чтобы все введенные в память устройства данные сохранялись в течение долгого времени. Крышка батарейного отсека фиксируется винтом, а не защелкой, как обычно. С одной стороны винтом надежней, с другой стороны замену батареек без помощи отвертки не произвести. Насколько хватит комплекта батареек сказать трудно. На дисплее присутствует индикатор уровня заряда батареек.

Рис. 2. Задняя часть измерителя.

Технические характеристики заявлены следующие:

Номинальное напряжение: 220В;
Максимальная мощность нагрузки: 3680 Вт;
Максимальный ток: 16А;
Диапазон отображаемой на дисплее мощности: 2…3680 Вт;
Минимальное значение электропотребления: 0,1 кВтч;
Питание: 4,5 В от трех батареек ААА.

После включения первым делом нужно установить день недели и время. В инструкции кнопка настройки прибора обозначена как «УСТ», однако на корпусе мы такой кнопки не найдем, вместо нее кнопка «SET».

Итак, начинаем настройку прибора:

Цифры на дисплее нормально различимы только при взгляде под прямым углом. Конечно, подвижный блок с дисплеем был бы удобнее и его можно было бы повернуть, к примеру, дисплеем вверх. Но, вероятно, такое решение сказалось бы на цене, а стоимость устройства весьма демократична.

Рис. 3. Дисплей под углом.

Измеритель имеет 3 режима отображения информации на дисплее:

Время (в формате 24 ч), день недели, мощность электроэнергии в Вт (W) и частота Гц (Hz).
Текущее напряжение в вольтах (V), ток в амперах (A) и общее время потребления электроэнергии (H – в часах).
Общее количество потребленной электроэнергии (KWh – киловатт-час) и стоимость потребленной электроэнергии.

Как видим, девайс позволяет не только просчитать стоимость потребляемой каким-либо устройством энергии, но и посмотреть, насколько постоянны характеристики переменного тока в сети (уж извините за каламбур). Все мы знаем, что качество отечественных электрических сетей, а следовательно, соответствие напряжения (возможно и частоты в исключительных случаях) стандарту оставляет желать лучшего. Так что, если устройство показывает нам, что упомянутые величины далеки от идеала, смело бейте тревогу. В противном случае возможен быстрый выход какого-либо бытового устройства из строя.

Выше я уже упоминал инструкцию. Она доставила мне немало радости – режимы отображения информации на дисплее в инструкции и на приборе отличались (см. картинки из инструкции и фотографии прибора ниже). Конечно, эти ошибки не введут в заблуждение пользователя, так как на устройстве понятно, что измеряется, но все же не хорошо.

Я спросил ребят из Мастер Кит, что это вообще и… почему так. Они удивились и к вечеру разобрались: есть два варианта устройства, отличающиеся дисплеями. Когда дисплей сменили, сменили и инструкцию, но переписывали изначальный файл и как-то его неверно сохранили, в результате родилась смесь инструкций. Сейчас уже все исправлено, толковая инструкция лежит на сайте, но фотографии все равно выложу =)

Рис. 4. Пункт «Режимы отображения информации на дисплее» из инструкции.

Рис. 5. Режимы отображения информации на дисплее на измерителе мощности.

Максимальное значение измеряемой мощности 3680 Вт и тока 16 А. При превышении этих значений справа от дисплея измерителя загорается красный индикатор и буква «W» на дисплее в первом режиме начинает мигать. Думаю не стоит подключать к прибору нагрузку мощностью выше 3680 Вт, запросто можно организовать пожар.

Испытания

Затем под руку мне попался фен, согласно прибора он потребляет 1500 Вт при заявленной мощности 1600 Вт; утюг — 2000 Вт (на корпусе утюга написано 2100 Вт). Расхождение связано то ли погрешностью измерителя, то ли с погрешностью производителей бытовой техники:).

К сожалению, токовых клещей у меня под рукой нет, поэтому точность данного измерителя мощности определить не могу.

Теперь поближе к ИТ-тематике. Еще замеренные потребители: ноутбук Acer Aspire 1690 – 58 Вт (этот ноутбук в режиме просмотра фильмов за 5 часов потребил 0,3 кВт); 19-дюймовый монитор Samsung SM 940N – 24 Вт; 21-дюймовый монитор Samsung SM 214T – 55 Вт; системный блок на базе процессора Intel Core i7 с простенькой видеокартой и тремя жесткими дисками – 100 Вт при загрузке, 73 Вт в режиме простоя, 130 Вт при архивировании в 8 потоков.

Еще один системник на Core i7, но уже с одним жестким диском, потребляет 58 Вт, за 48 часов закачки торрентов ночью и простой офисной работы днем он потребил 2,8 кВт·ч. Т.е. за год непрерывной работы такой системник потребит около 500 кВт. Интересно было бы сравнить потребление какого-нибудь NAS, но к сожалению у меня такого нет.

Дешевый электрический чайник с заявленной мощностью 2000 Вт фактически потребляет 1868 Вт. 5 циклов кипячения 1,5 литров воды комнатной температуры увеличивают показания счетчика на 0,7 кВт·ч. Т.е. грубо говоря, при стоимости 1 кВт·ч в 2,30 руб, получить 1 литр кипятка стоит 23 копейки.

Заключение

Так что теперь не так сложно узнать, грубо говоря, сколько будет стоить постирать пару носков, узнать цену закачки одного фильма с торрентов и объяснить маме в деньгах, сколько стоит работа телевизора в фоновом режиме.
Набираете ночью отчет для своего начальника? Посмотрите, сколько это стоит. Решили поиграть в WOW? Оцените реальную затрату энергии на время игры. Может быть, это и не поможет экономить, но подобная информация лишней не будет.

Кроме того, девайс стоит использовать и для оценки надежности вашей электросети. Чтобы однажды не было мучительно больно (ай-яй-яй, сгорел плазменный ТВ, купленный полгода назад) — лучше заранее измерить все характеристики, и позаботиться о мерах безопасности. Добавить метки

Проще всего определить мощность по технической документации, прилагаемой к электроприбору. Мощность устройства указывается, как правило, на первых страницах таких документов.
Откройте руководство (инструкцию) и найдите там такие слова и выражения, как мощность , потребляемая мощность , средняя мощность , максимальная мощность и т.п. Стоящее после них число (диапазон, обозначенный двумя числами через черточку) и будет мощность ю электроприбора. После числа должно стоять обозначение единицы измерения мощности: Ватт (Вт), Киловатт (кВт), Милливатт (мВт) или ее международное обозначение – Watt, W, kW, mW, если инструкция не на русском языке .

Если инструкция и иная документация к электроприбору отсутствует, определить мощность можно по надписям на приборе. Также как и в вышеописанном случае, ориентируйтесь на слова, обозначающие мощность , и на обозначения единиц измерения мощности.

Если устройство сравнительно современное, то информация о нем наверняка имеется в интернете. Наберите в поисковике наименование и марку Вашего электроприбора. Большинство производителей бытовой и электронной техники предоставляют на официальных сайтах всю необходимую информацию.

Если нужной информации найти не удается (так нередко случается со старыми или самодельными электроприборами), измерьте мощность с помощью приборов. Для этого обесточьте электрическую цепь, выключив входной автомат или выключатель. Подготовьте разрыв в цепи, отсоединив один из проводов питания от входного устройства. На это место присоедините отрезок провода, зачистив концы на нужную длину. Подготовьте два куска провода достаточной длины. Длина проводов подбирается исходя из размещения электрооборудования и измерительных электроприборов .

Подключите к электрической цепи ваттметр. Цепь тока подключите в подготовленный разрыв. Цепь напряжения подключите с помощью проводов к входному устройству. Подайте напряжение, включив автомат или выключатель. По индикатору или шкале ваттметра определите величину потребляемой мощности.

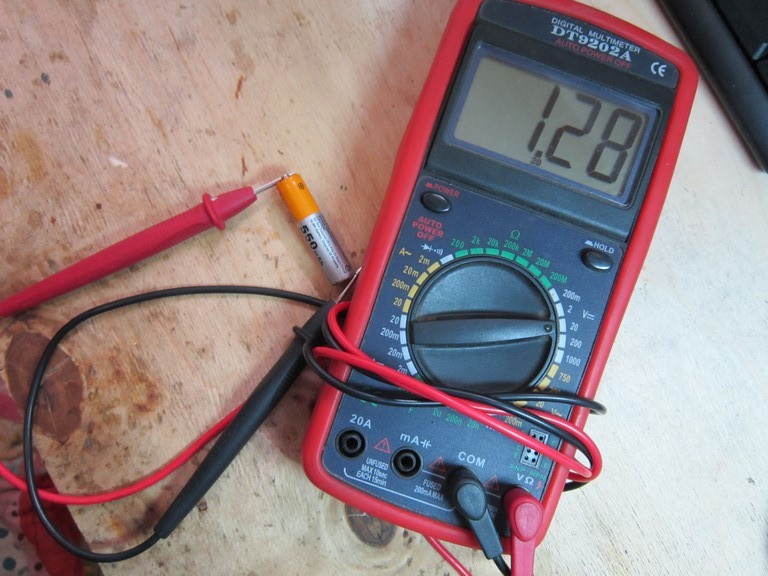

Если ваттметра поблизости не оказалось, то можно обойтись мультиметром или парой приборов – амперметром и вольтметром. Для этого подключите амперметр или мультиметр в подготовленный заранее разрыв электрической цепи. Если это мультиметр, то переведите его в режим измерения тока. Включите автомат или выключатель, чтобы подать напряжение. Запишите или запомните показания тока на индикаторе (шкале). Отключите напряжение. Отсоедините амперметр (мультиметр) и восстановите цепь в прежнем виде.

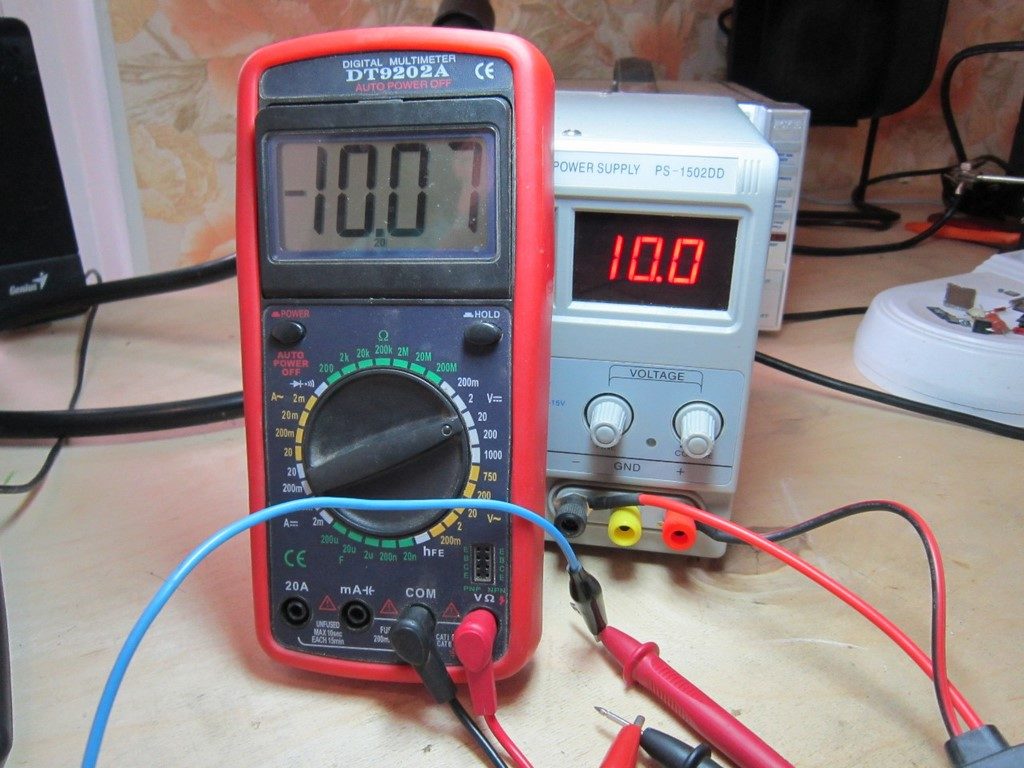

Снова подайте напряжение. Возьмите вольтметр или переведите мультиметр в режим для измерения напряжения. Измерьте питающее напряжение, прикоснувшись щупами прибора к выходным контактам коммутационного устройства. Измеренное значение напряжения запомните или запишите. Затем вычислите потребляемую мощность , умножив значение тока на величину напряжения. Если напряжение измерялось в вольтах, а ток в амперах, то мощность получится в Ваттах (Вт).

Если питание электроприбора производится от бытовой розетки электропитания, то напряжение можно не измерять и принять равным 220 Вольт (В). Если для электропитания используются элементы питания с известным напряжением, то измерение напряжения также можно не производить.

Недавно я рассказывал, почему для точного измерения мощности электроприборов, работающих от сети, нужен специальный прибор — измеритель мощности (ваттметр), а любые измерения с помощью обычных мультиметров не могут быть точными.

Свой первый измеритель мощности BEBUY я купил пять лет назад в одном из китайских интернет-магазинов. Он, как и многие другие подобные измерители, достаточно точен при измерении мощностей от десятков ватт, но на малых мощностях точность измерения снижается.

В одном из обзоров светодиодных ламп на сайте led-obzor.ru я увидел фотографию измерителя мощности, который показывал значения мощности с сотыми долями. Я спросил у автора сайта, что это за измеритель. Оказался, Robiton. У этого производителя есть две модели измерителей мощности: Robiton PM-1 и Robiton PM-2. Я попросил представителей бренда предоставить мне обе модели для пристального изучения.

Приборы не сильно отличаются по цене (PM-1 стоит 780 рублей, PM-2 белого цвета — 900 рублей, чёрного — 1000 рублей), но очень сильно отличаются по возможностям и точности измерений.

Возможности

Оба прибора включаются в евророзетку, а нагрузка, мощность которой предстоит измерять, подключаются к розетке на корпусе прибора. У обоих приборов три кнопки управления. Оба прибора способны измерять мощность до 3600 Вт.

Прибор измеряет мощность, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается.

Разрешение при измерении мощности не очень высокое, поэтому, при нагрузке 6 Вт показания прибора всё время «скачут» между 5.5 и 6.4 Вт.

Измеритель мощности Robiton PM-1 подойдёт для измерения мощности и стоимости потребляемой энергии электроприборов средней и большой мощности — компьютеров, нагревателей, чайников, холодильников, стиральных машин.

Robiton PM-2 имеет гораздо больше возможностей и более высокую точность.

Три батарейки используются для работы встроенных часов и сохранения показаний после отключения от сети.

Прибор отображает время, напряжение сети, частоту, ток, мощность нагрузки, коэффициент мощности (Power Factor), время измерения, количество энергии, которую потребила нагрузка (киловатт-часы), и стоимость потреблённой энергии. Цена киловатта настраивается с учётом дневного и ночного потребления при двухтарифном учёте. Есть возможность сбросить показания времени измерения, потребления энергии и стоимости.

В качестве источника образцового напряжения 230 В я использовал источник бесперебойного питания с чистой синусоидой APC Smart UPS 700INET в режиме работы от батарей.
Самый точный из моих мультиметров — Mastech MY65 (точность ±(0.1%+3), т.е. ±0.53 В на 230 В) показывал 231.2-232.0 В. Предположительно, источник даёт 231.5 В. Robiton PM2 честно показывал 232 В. Мультиметр UNI-T UT61E завышал показания, но его точность (±0.8%+10) это лишь ±2.84 В на 230 В.

В качестве маломощной измерительной нагрузки я использовал резистор 27 кОм 2 Вт. MY65 (точность ±(0.3%+1)) показал, что его сопротивление составляет 26950 Ом. Мощность должна быть 231.5/26950*231.5=1,9886 Вт. Robiton PM-2 показал 1.99 Вт. Идеально точно!
Robiton PM-1 показывал попеременно 1.8 и 2.0 Вт.

Кроме того я измерил мощность ламп накаливания 25 и 75 Вт. PM-1 показал 25.7 и 75.4 Вт, PM-2 — 25,95 и 75.58 Вт.

У меня была возможность сравнить результаты измерения мощности ваттметра Robiton PM-2 с результатами, полученными на дорогом лабораторном оборудовании для измерения мощности, да ещё и на нагрузке с низким коэффициентом мощности и «рваным» потреблением — светодиодных лампах. По десяти разным образцам ламп с мощностью от 3.4 до 13.8 Вт отклонения составили от 0.2% до 2.1%. Отличный результат!

Несмотря на широкий диапазон измерений, Robiton PM-2 даёт весьма точные результаты даже на малой мощности.

А что внутри?

Для того, чтобы вскрыть измерители мощности, понадобится хитрая трёхгранная отвёртка. Конструкция PM-1 состоит из двух плат.

На плате индикатора есть кнопка калибровки. Я решил не рисковать и не нажимать её.

Обратная сторона основной платы.

Конструкция Robiton PM-2.

Измеритель мощности — недорогой и полезный прибор, позволяющий узнать, сколько потребляют различные электроприборы. С помощью него можно узнать, сколько потребляет холодильник за сутки, сколько потребляет стиральная машина за одну стирку или узнать, во сколько обходится одно кипячение чайника. С помощью этого прибора можно определить, какие электроприборы в доме потребляют больше всего энергии (поверьте, это далеко не самые мощные приборы) и узнать, как экономить электроэнергию.

Из двух ваттметров Robiton я, конечно же, рекомендую Robiton PM-2 — он точнее и имеет гораздо большие возможности. опубликовано

Одним из основных понятий в электричестве является сила тока. Она определяется количеством электричества, которое проходит через проводник в течение единицы времени. Данная величина измеряется в амперах. В свою очередь, ампер равен одному кулону в секунду, где кулон определяется количеством электронов, проходящих через сечение проводника.

Очень часто приходится решать вопрос, как замерить . Это имеет большое значение для работы электрических систем, поскольку ток не должен превышать установленных значений, предусмотренных для той или иной цепи. Своевременные измерения позволяют избежать аварийных ситуаций и выхода из строя электрооборудования.

Подготовка к проведению измерений

Прежде всего, необходимо определить интервал, в котором будут проводиться измерения. Следует помнить, что мультиметр позволяет замерять не только силу тока, но и напряжение с . В соответствии с этим, у всех моделей шкала разбита на определенные сектора, предназначенные для каждой электрической системы, подлежащей проверке. Поэтому, нельзя использовать прибор, рассчитанный на 10 ампер, для измерения тока в 200 ампер. В лучшем случае все может обойтись лишь сгоревшим предохранителем. В инструкции или на самом приборе указывается максимально допустимое значение измеряемого тока.

При переходе в режим измерения силы тока, нужно переключиться на конкретную позицию постоянного или переменного тока, которому соответствуют обозначения DC и АС. Все зависит от того, какая цепь будет проверяться, и какой источник питания у этой цепи. После этого, на приборе нужно установить необходимый измерительный интервал. Чтобы полностью исключить перегорание предохранителя, верхняя граница интервала должна значительно превышать возможную силу тока. Если, при включении в цепь, прибор ничего не покажет, то максимальное значение интервала нужно опустить ниже.

В комплект мультиметра входят два кабеля. На одном конце каждого из них установлен щуп и разъем. Оба кабеля необходимо подсоединить к гнездам, соответствующим измерению силы тока. Наиболее точное их обозначение описывается в инструкции.

Проведение измерений мультиметром

Чтобы провести замеры, прибор подключается к цепи. Очень важно отсутствие в цепи переменного тока высокого напряжения. Поэтому, до того, как прикасаться к проводам, особенно оголенным, нужно отключить измеряемую цепь.

После этого, провод разрезается в наиболее удобных местах, зачищается и оба его конца подключаются к щупам. При этом, они не должны соприкасаться между собой. Затем, цепь можно включить и приступить к замерам. Таким образом, вопрос, как замерить силу тока мультиметром не представляет особой сложности. Нужно иметь определенные навыки работы с прибором и соблюдать правила электробезопасности.

Меры безопасности при работе с мультиметром

Запрещается проводить замеры при наличии мокрой окружающей среды или в условиях высокой влажности воздуха. Это связано с тем, что влага является очень хорошим проводником электрического тока. Во всех случаях рекомендуется использование защитных резиновых перчаток.

Перед началом работы нужно проверить целостность , которая может быть нарушена из-за продолжительной эксплуатации. В таких случаях очень высока вероятность удара электрическим током.

В случае поражения током, пострадавшему необходимо оказать первую медицинскую помощь. Поэтому, производить измерения лучше всего с напарником, способным подстраховать в случае возникновения нештатной ситуации.

После проведения измерений ток необходимо вновь отключить и соединить между собой разрезанные провода.

Страница 22 из 56

§ 22. Измерение мощности переменного тока
Электрическая мощность — один из важнейших режимных параметров, характеризующий расход электроэнергии за единицу времени. В цепях постоянного тока мощность зависит от силы тока, протекающего по нагрузке, и напряжения, приложенного к последней, и связана с ними простым соотношением P-U1. Поскольку имеется определенная зависимость между силой тока и напряжением (закон Ома), мощность, рассеиваемую на активном сопротивлении г, можно определить по формулам: Р-Рг, или Р=-, где Р — электрическая мощность, 1 — сила- тока, U — напряжение.
Очевидно, для измерения мощности в цепях постоянного тока можно обойтись без специальных электроизмерительных приборов (ваттметров), зная указанные соотношения. Единицей мощности служит 1 Вт, т. е. мощность, потребляемая нагрузкой при силе тока 1 А и напряжении на ней 1 В. Более крупными единицами являются киловатт (кВт) и мегаватт (МВт): 1 МВт= 1000 кВт= 1 000 000 Вт.
В цепях переменного тока такие соотношения применяют только для нагрузок с чисто активным сопротивлением (лампы накаливания, печи сопротивления, электронагревательные бытовые приборы), а при наличии в электрических цепях индуктивных и емкостных сопротивлений приходится учитывать и фазовый сдвиг между током и напряжением, выражаемый через коэффициент мощности (cos гол 9 сдвига по фазе между напряжением U и силой тока /, активную, реактивную и полную мощности можно определить по формулам:
причем активную мощность, как и в цепях постоянного тока, измеряют в ваттах, киловаттах и мегаваттах; полную мощность в вольт-амперах (В-А), киловольт-амперах (кВ-А) и мегавольт-амперах (MB-А), реактивную мощность в варах, киловарах и мегаварах.
Активное сопротивление в цепях переменного тока соответствует сопротивлению в цепях постоянного тока, но по величине может оказаться больше или меньше сопротивления постоянному току, определяемому для проводников электрического тока.
Это объясняется поверхностным эффектом, заключающимся в вытеснении переменного тока от центра проводника к его поверхности, в связи с чем как бы уменьшается эффективное сечение проводника, и дополнительными потерями в диэлектрике (диэлектрический гистерезис), стальных проводах, магнитопроводах и магнитопроводящих материалах, окружающих проводники с током (магнитный гистерезис) и, наконец, с вихревыми токами, возникающими в массивных электропроводящих конструкциях, окружающих проводник с током.
ной нагрузке фаз Pt=P2=P3 мощность связана с линейным напряжением U, линейным током / и коэффициентом мощности cos ф следующим соотношением, например для активной мощности: Р- =|ЛзС/ cos ф. Кроме того, если известна мощность одной фазы, например активная мощность Рл первой фазы, мощность трехфазного тока Р будет равна утроенному значению мощности одной фазы Я=ЗЯ1.
При пусконаладочных работах применяют как непосредственный, так и косвенный методы измерения мощности. При непосредственном измерении мощности пользуются ваттметрами, а при косвенном сначала измеряют другие величины, а затем, используя известные зависимости между этими величинами и мощностью, определяют мощность.
Для непосредственного измерения мощности обычно применяют переносные однофазные и реже трехфазные ваттметры активной мощности. При подборе ваттметра и сборке измерительной схемы необходимо учитывать соотношение между сопротивлением нагрузки и внутренним сопротивлением обмоток ваттметра (токовой и напряжения). Если сопротивление нагрузки г„ соизмеримо с сопротивлением токовой цепи ваттметра или меньше ее, ваттметр следует включать по схеме (рис. 94, а). Когда сопротивление нагрузки соизмеримо с сопротивлением цепи напряжения ваттметра или больше ее, ваттметр следует включать по схеме (рис. 94, б).
Более точные результаты можно получить, учитывая мощность, потребляемую самим ваттметром. Для этого при включении ваттметра по схеме (рис. 94, а), зная сопротивление ги цепи напряжения ваттметра и измерив напряжение U„, приложенное к нагрузке, из показаний ваттметра надо вычесть мощность, потребляемую его цепью напряжения Ри, определив ее по формуле или замерив
ги тем же прибором при отключенной нагрузке.

Рис. 94. Схемы включения ваттметра: а и б — принципиальные, в-монтажная
В)
При включении ваттметра по схеме (рис. 94, б), зная сопротивление его токовой цепи г/ и измерив силу тока /и, протекающего по нагрузке, из показаний ваттметра следует вычесть мощность Pi -Prj, потребляемую его токовой цепью.
При включении ваттметра в контролируемую цепь необходимо учитывать полярность его выводов (начала токовой обмотки и обмотки напряжения). Они обычно обозначаются звездочками. На рис. 94, в показано правильное включение ваттметра при непосредственном включении его в проверяемую цепь, а на рис. 95 — правильное включение ваттметра через измерительные трансформаторы. При правильном включении ваттметра, если мощность положительна, т. е. направлена от источника питания к нагрузке, стрелка прибора отклонится вправо, если мощность отрицательна, т. е. направлена в сторону источника питания, стрелка прибора отклонится влево.

Рис. 95. Включение ваттметров через измерительные трансформаторы:
а — через трансформаторы тока, 6 — через трансформаторы тока и напряжения
Поэтому, чтобы произвести отсчет показаний ваттметра, приходится менять местами провода, подходящие к его обмотке напряжения, а если ваттметр снабжен переключателем полярности, достаточно переключить последний в другое фиксированное положение. Обычно эти положения отмечены знаками «+» и «-». После этого стрелка ваттметра отклонится вправо, можно будет снять его показания, но записывать их следует уже со знаком «-».
Например, ваттметр для измерения мощности, протекающей по линии, был включен по схеме (рис. 96, а) и стрелка прибора ушла влево. Для снятия показаний переключили провода, подходящие к его цепи напряжения, как показано на рис. 96, б. Стрелка прибора после этого отклонилась вправо и установилась против деления 800. Однако поскольку полярность прибора мы изменили, следует записать результат измерения со знаком «-», т. е. Р=-800 Вт. Кроме того, промышленность выпускает ваттметры (обычно щитовые) не только с нулем в начале шкалы, но и посередине.

Рис. 96. Переключение цепей напряжения ваттметра для отсчета показаний
Такие ваттметры обычно устанавливают на щитах управления для измерения мощности на линиях передачи, чтобы оперативный (дежурный) персонал мог сразу определить не только величину, но и направление мощности (от шин в линию или из линии на шины подстанции).
Переносные ваттметры активной мощности обычно градуируют при коэффициенте мощности, равном единице. Предел измерения по мощности при этом равен произведению номинальных значений тока и напряжения. Например, если номинальный ток ваттметра 5 А, а номинальное напряжение 300 В, предел измерения его по мощности будет 300×5=1500 Вт. Если шкала прибора разбита на сто делений, каждое деление ваттметра (цена деления) будет соответствовать 15 Вт. Если, например, стрелка прибора остановилась против 40-го деления, то мощность, показываемая ваттметром, будет равна 15 x 40 = 600 Вт. Малокосинусные ваттметры градуируют при коэффициенте мощности, отличном от единицы. Цена деления и коэффициент мощности, при котором производилась градуировка, указываются заводом-изготовителем на шкале прибора и в его паспорте.
Косвенными методами измерения пользуются для определения полкой (кажущейся) мощности S, измеряя силу тока и напряжение, реактивной мощности, измеряя активную мощность, силу тока и напряжение после подсчета полной мощности или подсчитывая непосредственно но формуле Q=y U2P — Р2. Измерив силу тока /, напряжение U и коэффициент мощности cos ф, можно определить косвенным методом и активную мощность Р. Однако к косвенному измерению активной мощности прибегают очень редко.
Следует иметь в виду, что применение косвенных методов измерения, когда приходится пользоваться несколькими приборами, приводит к усложнению процесса измерения и увеличению его погрешности, поскольку она принимается равной сумме погрешностей всех приборов, используемых для измерения.
Коэффициент мощности при проведении пусконаладочных работ, например при определении загрузки электродвигателей, чаще измеряют косвенным методом по формуле, однако в ряде случаев применяют и метод непосредственного измерения, используя переносные фазометры.
Косвенный метод измерения мощности применяют также, когда требуется определить среднее значение мощности за длительный период времени, пользуясь счетчиками (активным для определения активной мощности и реактивным для определения реактивной мощности). Для этого разность показаний счетчика на начало и конец периода, для которого требуется определить среднюю мощность, следует разделить на длительность этого периода.
В трехпроводной сети трехфазного тока мощность измеряют обычно двумя однофазными ваттметрами или одним двухэлементным ваттметром трехфазного тока. При измерении активной мощности ваттметры включают по схеме (рис. 97). При этом, если Р, — показание первого ваттметра W1, а Р2- второго ваттметра W2, то мощность Р трехфазного тока определяется как алгебраическая сумма показаний обоих ваттметров: Р=Р1+Р2.
Показания ваттметров записывают со знаком «+», если включение их точно соответствует приведенной схеме с учетом полярности выводов и при соответствующем положении переключателя полярности. При равномерной нагрузке фаз можно установить зависимость показаний ваттметров от коэффициента мощности (рис. 98, а). Если cosφ=l, оба ваттметра всегда показывают значения, одинаковые по знаку и величине (РХ=Р2). При cosφ=0,5 показание одного ваттметра равно нулю (при индуктивной нагрузке Р1=0, при емкостной нагрузке Рг=0). При cos φ

Как замерить потребление электроэнергии мультиметром. Как узнать, сколько потребляют различные электроприборы в доме

Так как в каждом доме имеется множество электроприборов, нужно знать их потребляемую мощность. Это полезно для регулировки счетов за электроэнергию и чтобы не перегружать свою линию электропитания. Встает вопрос как рассчитать потребляемую мощность электроприбора? Максимум, который может потреблять прибор, называют номинальной мощностью. Данный показатель указан на самом приборе или в его технических документах.

Первый способ

В случаях, когда прибор не использует свою максимальную силу, его нагрузку можно рассчитывать самостоятельно. Для этого потребуется:

Метр;
Штангенциркуль;
Тестер.

Проведение измерений

Перед этим нужно изучить устройство или его документы, так как там могут быть указаны номинальное напряжение и мощность. Когда на приборе указано, что его потребляемая мощность равна 200 Вт, а напряжение 220 В, то при подключении в обычную сеть 220 В, потребление прибора будет 200 Вт. Если какой-то параметр не обозначен, нужно подключить прибор к сети и используя тестер можно найти силу тока, которая протекает по нему и его рабочее напряжение.

Чтобы понять, как рассчитать потребляемую нагрузку электроприбора, нужно провести настройку тестера в режим работы амперметром. Его нужно подсоединить последовательно к потребителю. Когда используемый прибор функционирует на постоянном токе, требуется учесть его полярность при подсоединении. Показания снимаются в амперах (ток). Потом тестер переключается в режим вольтметра и подсоединяется с соблюдением полярности, параллельно прибору. Данные показания будут выдавать вольты (напряжения).

Чтобы понять сколько ватт требует потребитель, нужно умножить получившееся напряжение на силу тока.

Когда имеется значение сопротивления пробора, что указано в документах или замерено омметром, функцию последнего может выполнять тестер. Тогда нужно измерить силу тока и напряжения. Показатель потребляемой мощности будет равен произведению квадрата силы тока на сопротивление. Когда измеряется напряжение, то потребительная нагрузка определяется как отношение квадрата напряжения к сопротивлению прибора.

Потребление электродвигателей определяется по размеру сердечника. Нужно померить его диаметр, длину и частоту вращений, а также узнать полюсное деление двигателя. Используя специальную таблицу можно понять постоянную нагрузку двигателя. Расчёт потребляемой нагрузки происходит путём умножения постоянной мощности двигателя на диаметр сердечника в квадрате, длину и синхронную частоту вращения. Полученные данные нужно умножить на .

Второй способ

Так как каждый дом имеет множество различных приборов, что питаются от розеток. Часто, в зимнее время года появляется перегрузка электросети. Последствие этого в том, что автоматические выключатели постоянно выбивает. Дабы избежать подобных ситуаций, требуется проводить подключение через стабилизатор, для этого требуется рассчитать потребляемую мощность всех подключённых приборов.

Для этого потребуется:

Калькулятор;
Фазометр;
Инструкция от электроприбора.

Проведение измерений

Следует знать, что электроприборы обладают двумя видами мощности, такими как активная и реактивная. Отличаются они тем, что активная совершает полезную работу, а реактивная нужна лишь в некоторых приборах для осуществления работы.

Полная и активная мощность имеют взаимную связь между собой. Это выражается в формуле Ра = cosφ*P, где Р показывает полную мощность, а РА – активную мощность. Cosφ – это коэффициент мощности. Определяется он фазометром, но иногда данная величина уже указана сзади корпуса или в паспортной книге прибора. Зная коэффициент мощности и величину активной мощности можно рассчитать полную мощность бытовых электроприборов.

Порой при расчетах за потребленную электроэнергию возникает недоумение, куда были израсходованы все те киловатты, за которые приходится платить довольно немалые деньги. Именно в эти моменты возникает желание проверить верность данных учета, определить мощность, потребленную домашними электроприборами. Именно поэтому сегодня мы намерены рассказать о тех способах определения, которые доступны любому квартиро- и домовладельцу.

Паспортные данные электроприборов

Мы прекрасно понимаем, что советуя взглянуть в паспорт домашних электроприборов, мы вовсе не открываем Америку. Однако, как ни странно, хозяева квартир и домов об этом забывают.

Если же паспорта не сохранились или не удается найти, то отчаиваться не стоит, поскольку существует еще 3 способа узнать, какой из домашних приборов наиболее прожорлив и сколько потребляет каждый из них.

Как определить мощность, вспомнив закон Ома

Второй способ состоит в том, чтобы определить потребляемую мощность, воспользовавшись законом Ома. Как известно, для определения мощности (Р) следует знать величину напряжения (U) и тока (A) в сети:

P = U × A

Величина напряжения известна заранее. Она составляет 220 вольт. Величину же тока можно рассчитать, воспользовавшись формулой, хорошо знакомой из школьного курса физики:

где R – величина сопротивления.

Итак, чтобы сделать необходимый расчет, потребуется измерить сопротивление, что можно сделать, воспользовавшись мультиметром.

Определение потребляемой мощности с помощью электросчетчика

Вероятно, многие из вас замечали, что на большинстве моделей современных электросчетчиков имеются световые индикаторы. Но далеко не все знают, что определенное число его вспышек (чаще всего 3200) в час соответствует одному киловатту.

При необходимости определить мощность, потребляемую каким-то домашним электроприбором, остальные приборы, имеющиеся в доме, следует отключить. Посчитав количество вспышек индикатора за 15 минут и умножив это число на 4, можно установить их количество в час. Исходя из полученной величины, можно определить и мощность заинтересовавшего вас прибора.

Без подсчетов замер потребляемой мощности можно выполнить с помощью бытового ваттметра, если он у вас имеется под рукой.

Использование токовых клещей

Определить мощность, потребляемую тем или иным прибором, можно и с помощью токовых клещей. Для этого в одном из проводов, питающих прибор, производится измерение величины тока.

Итак, мы описали вам четыре самых доступных способа, позволяющих определить мощность, расходуемую электроприборами вашего дома. Они помогут вам достоверно установить те устройства, аппетиты которых наиболее велики.

Выбирая тот или иной бытовой прибор в магазине, мы часто задаемся вопросом о том, сколько же денег нам придется заплатить за его использование. Особенно это касается обогревателя, работающего на электричестве. Иногда, пользуясь сварочным аппаратом или электродвигателем, мы даже не подозреваем о том, сколько он потребляет электроэнергии. Но как же узнать необходимые нам цифры, если данные о приборах не известны.

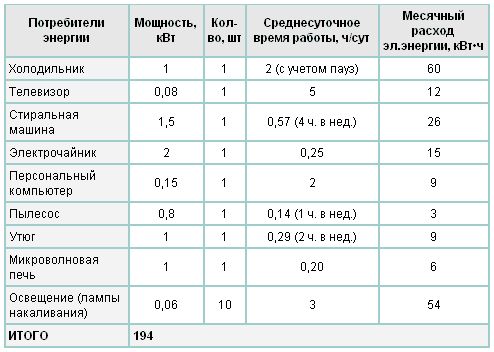

Потребляемая мощность электроприборов: таблица с показателями

Для проведения вычислений вам необходимы элементарные знания электродинамике из школьного курса, связанные с мощностью, напряжением, током. Для того, чтобы рассчитать потребляемую мощность прибора, необходимо знать величину напряжения, а также силу источника. Мощность (Р) можно высчитать посредством перемножения силы тока на показатель электрического напряжения в сети.

Силой тока принято называть величину электрического заряда, проходящего через заданную площадь сети за единицу времени. Физическая величина, характеризующаяся электрическим полем, которое создает ток – это напряжение.

Используются следующие показатели:

В качестве несистемной единицы измерения мощности иногда используют многие вольт-ампер;
В данном случае силу указывают в автоматических выключателях.

Оно верно является максимальным значением, при котором происходит срабатывание прерывателя.

Определение мощности источника питания: способы расчетов

Для получения данного показателя вам пригодится значения силы тока, обозначаемо как (I) и напряжение, записываемо как (V) источник питания. Чтобы вычислить мощность (Р) необходимо перемножить между собой эти два значения. Данная сила тока – количество заряда, которое проходит через определенную поверхность за какой-то отрезок времени. Напряжение – это переменная величина, какую характеризует электрическое поле, что создается током.

Приблизительная мощность прибора равна произведению напряжения и силы тока. Формула выглядит как Р = I х V.

Как правило:

Силу тока указывает на автоматических выключателях;
Указанное значение – это максимальная сила тока, при котором включается прерыватель;
Значение напряжения и силы тока обычно указывают на корпусе электроприбора или тэна.

Если там его нет, то следует поискать в документации к нему.

Как рассчитать потребление электроэнергии прибором

Показатель силы тока, а также напряжения некоторых распространенных электроприборов имеется в специализированных справочниках. Если у вас их нет, то дайте запрос и найдите в интернете, или онлайн-ресурсах.

Вычисляется сила тока по аналогичной формуле, как и напряжение. Для этого имеющиеся величины нужно разделить.

Например, вам нужно вычислить, какую мощность потребляет телевизор, потолочный вентилятор, или микроволновая печь, при этом, такой показатель, как их сила тока обозначена на корпусе прибора. Для возможности произвести расчет вам необходимо найти напряжение вентилятора и сопротивление. Узнать его вы можете в интернете, или у производителя. После чего, подставив в формулу значения, можно без труда вычислить мощность вентилятора.

Что нужно знать о мощности:

Мощность – это скорость преобразования, передачи или потребления необходимой энергии. Обычно, вы оплачиваете электроэнергию согласно потребленной мощности.
Измеряется мощность в ваттах (Вт).
Мощность электроприбора – это показатель энергии, который потребляет данный прибор.
Номинальная мощность – потребная величина, необходимая для правильной работы прибора.
Ток бывает постоянным и переменным. Переменный ток может изменятся по величине или направлению. Он подается по электросетям. Определение – постоянный ток не изменяется по направлению или величине. Источником такого тока можно назвать аккумулятор или батарейку.

Стартовая мощность – это единица, необходимая для того, чтобы запустить двигатель или компрессор.

Рассмотрим, как работает измеритель мощности в розетку

Если вам необходимо узнать, какой мощностью обладает тот или иной предмет, можно замерять с помощью прибора мультиметра силу тока и напряжение, а затем их просто перемножить. Есть и приборы, которые определяют и мощность. Они называются ваттметры. Показатель мощности рассчитывает встроенный калькулятор, и показатель сразу появляется на его дисплее.

Как пользоваться ваттметром и мультиметром:

Вставляем прибор в розетку 220В;
В ваттметр вставляем вилку прибора, который нам нужно замерять;
Ждем, когда на дисплее появится требуемый показатель.

На задней панели прибора есть отсек под батарейки, идущие обычно в комплекте. На пластине рядом имеется информация с характеристиками самого ваттметра, его номер, а также вилка. На внешней стороне находится дисплей. Управление осуществляется 4 кнопками, возле которых размещена розетка для подключения бытовых приборов, оборудования и техники.

Когда прибор включен, на его экране, как у счетчика, появляются 3 информационных строчки: одна графическая и две цифровые.

С помощью четвертой кнопки Value вы сможете переключить и определить следующие измеряемые параметры:

Напряжение сети;
Мощность, которую потребляет подключенное устройство;
Потребляемая прибором сила тока.

При установленном граничном показателе, относительно напряжению и току, одной из характеристик прибор будет давать сигнал. Это означает перегрузку.

Можно ли посчитать расход электроэнергии, зная примерную мощность

При самостоятельных расчетах не стоит забывать о небольшой мощности, которую потребляют некоторые устройства даже когда они не работают, но подключены к розетке. Его тоже нужно считать. Многие приборы оснащены индикатором, или у них есть светодиод, который тоже может потреблять некоторую мощность.

Осведомленность о потребляемой мощности прибора дает возможность существенно экономить электроэнергию.

Расчеты производят следующим образом:

При вычислении мощности согласно формулы вы получаете приблизительное значение.
В случае, когда вам нужен точный показатель мощности, лучше воспользуйтесь ваттметром. Любая мощность, будь то электрическая, тепловая или механическая, измеряется в ваттах. Для того, чтобы уметь экономить электроэнергию важно знать их потребляемую приборами мощность.
Для вычисления разности двух мощностей следует вычитать одно такое значение из другого.

Когда вы оплачиваете счета за электроэнергию, вы платите, в сущности, за каждый потребленный вами киловатт. Для конвертирования показателя ватт в киловатты нужно разделить один показатель в ваттах на 1000, а потом умножить значение, получившееся в киловаттах на количество отработанных прибором часов. В результате вы получите требуемое значение, существующее как (кВт-ч). Если умножить его на стоимость 1 киловатта электроэнергии, вы сможете узнать, сколько вам придется заплатить за работу прибора. К примеру, если в вашем доме или квартире всего 10 лампочек и 100 Вт – мощность, потребляемая каждой лампой, то произведя расчет мы получим 10 х 100 в итоге выйдет 1000 Вт – суммарная мощность всех ламп. Если 1000 Вт вы поделите на 1000, то получите 1 кВт. Теперь не трудно подсчитать, что если, лампочки горели на протяжении 2000 часов в год, а один киловатт в час стоит 6 руб. То, за год вам придется заплатить 12000 руб.

Электроприборы: потребляемая мощность (видео)

Мощность, которую потребляет какой-либо агрегат, можно проверить с помощью прибора ваттметра, или же высчитать самостоятельно в домашних условиях по простой формуле. Вам нужно для этого знать показатель силы тока, измеряемое в А (амперы), а также значение напряжения, учитываемое в вольтах (В). Эти важные расчеты электричества позволят вам экономить электроэнергию, а значит, и затраты на коммунальные платежи потребителя.

Запомните одно правило при измерениях: при измерении силы тока, соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на .

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А

» и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка — 1,2 Вольта. Напряжение — это понятно, а вот что такое «ток в течение часа»? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо:-)

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно , и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный — это плюс, черный — минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком «минус».

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности — это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет». Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома:-)

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение мощности — английская буква P. Единица измерения — Ватт (W, Вт). 1000 Вт = Киловатт

Единица измерения использованной электроэнергии Киловатт-час. Киловатт-час равен количеству энергии, потребляемой устройством мощностью один киловатт в течение одного часа (мощность, умноженная на время).

Сейчас много бытовой техники. В таблице (опубликована в интернете, со многими данными можно поспорить) приведены ориентировочные данные мощности, количества бытовой техники среднестатистической семьи. Указаны примерное время работы в часах и месячный расход электроэнергии.

Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Если реальный расход и примерный расчёт на много отличаются, есть повод проверить счётчик.

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

По современному счётчику электроэнергии можно узнать не только расход электроэнергии. Можно определить ещё несколько видов нужной информации.

Для примера фото шкалы одного современного счётчика:

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 — дневной, 2 — ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики учитывающие большее количество тарифов.

Показывает мощность (Р) в Ваттах.

Е — kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

6400 imp/(kW*h) Это передаточный коэффициент — количество импульсов (сколько раз загорается индикатор) в одном Киловатт*часе. Или число оборотов диска (импульсов индикатора) за которое счётчик насчитает один киловатт*час. Для данного счётчика — 6400 импульсов / КВт *час

Не все счётчики измеряют мощность. На всех обязательно указывается:

сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).

При наличии этих данных и секундомера можно определить мощность.

Есть токоизмерительные клещи? Тогда можно сравнить фактическую мощность и мощность, учитываемую счётчиком. Значит, с точностью достаточной для домашних условий, проверить счётчик.

Возникли сомнения в точности счётчика электрической энергии? Уверены в своих силах и имеете навыки работы с приборами? Тогда приступаем к замерам, расчётам и проверке счётчика.

Замеры нужно проводить при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные). Можно также включить утюг, бытовой нагреватель или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент. Реактивная нагрузка (техника с электродвигателями и трансформаторами — холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

Данные измерений 1,3 А (I = 1.3 Ампера)

Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000 220*1.3 / 1000 = 0.286 КВт (286Вт)

Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:

Pу = (3600*N)/(A*T), = (3600*16) / (6400*30) = 0,3КВт (300 Вт)

где: T — время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A — передаточное число счётчика, в нашем случае 6400; N — в нашем случае 16 импульсов за 30 секунд.

Проверим отклонения P = (Pу — Pф) / Pф = (0,3 — 0,286 / 0,286) * 100 = 1.4 %

Результат не должен превышать 10%. Нормальный результат.

Мы конечно не лаборатория. В лаборатории приборы точнее и вовремя поверяются. Наши приборы имеют погрешность, может даже недопустимую. Для «домашнего использования» можно сделать вывод — счётчик нормальный, надо проверять проводку, электроприборы.

Для проверки электроприборов и проводки лучше вызвать специалиста. Причин может быть много. Для определения и устранения основной причины требуется опыт, приборы, знания и умения.

Расчет потребляемой мощности: измерение мультиметром и формулы для расчетов

Все пользователи электроприборов прежде, чем приобрести новое устройство, желают знать, как рассчитать потребляемую мощность. Это необходимо, чтобы спланировать нагрузку на домашнюю электросеть или конкретный источник питания. Также мощность – важнейший показатель для примерного расчета затрат на электроэнергию.

Формула для определения мощности

Первое, на что надо обратить внимание, – это паспортные данные приборов. Потребляемая мощность в ваттах может быть указана и на различных табличках, прикрепленных к устройствам.

Часто показатель мощности указывается в вольтамперах (В*А). Обычно это происходит, когда потребляемая прибором энергия имеет реактивную составляющую. Тогда обозначается полная мощность электрического устройства, а она измеряется в вольтамперах.

Потребляемая мощность, указанная на электроприборе

Но не всегда эта информация доступна. Тогда на помощь приходят простая формула и измерительные приборы.

Основная формула, с помощью которой ведется расчет потребляемой мощности:

P = I * U, то есть надо перемножить напряжение и ток.

Если в паспортных данных электроприбора нет мощности, но указан ток, то ее можно узнать по этой формуле. Допустим, устройство берет ток 1 А и работает от сети 220 В. Тогда P = U * I = 1 * 220 = 220 Вт.

Измерение мощности приборами

В чем измеряется мощность

Если это обычный бытовой прибор, подключаемый в розетку, то питающее напряжение электрической сети известно – 220 В. При подсоединении к другим источникам питания берется их напряжение.

Сила тока может быть измерена:

токоизмерительными клещами;
используя тестер.

С помощью токоизмерительных клещей замеры проще, так как осуществляются бесконтактным способом на одном проводе, подходящем к нагрузке.

Существует два метода, как измерить мощность мультиметром:

Включить его в режиме измерения силы тока последовательно с электроприбором и затем рассчитать мощность по формуле. Этот способ не всегда подходит, так как может не быть возможности разорвать цепь питания устройства для подключения мультиметра;
Подсоединить мультиметр к устройству в режиме измерения сопротивления и затем определить ток по формуле I = U/R, зная напряжение. Затем посчитать мощность.

Измерение сопротивления ТЭНа мультиметром

Важно! Если измеряется сила тока бытовых электроприборов, то тестер устанавливается на измерение переменного тока.

Измеритель мощности

Проблема точного расчета энергопотребления телевизора или дисплея компьютера сводится к качеству сборки экрана, энергосберегающим функциям и к шаблонам использования оборудования конкретным пользователем. Хороший способ точно узнать потребление конкретного электроприбора – использовать специальный ваттметр для измерений мощности бытовых устройств.

Этот измерительный прибор является недорогим, но безопасным и эффективным средством определить потребляемую мощность. Ваттметр подключается непосредственно в розетку, а затем в его розеточный вход включается электроприбор.

Измерение мощности с помощью электросчетчика

Для того чтобы узнать мощность электроприбора, пользуясь счетчиком, надо отсоединить от сети все остальные устройства и посмотреть на счетчик:

Есть электронные приборы учета, которые сразу показывают, какова потребляемая мощность. Для этого надо просто воспользоваться соответствующими кнопками, найдя активную мощность;
В других электросчетчиках мигающий индикатор позволяет подсчитать количество импульсов. Например, сосчитав их за 1 минуту, надо умножить полученную цифру на 60 (получится количество импульсов за час). На приборе должно быть указано значение imp/kW*h (3200 или другая цифра). Теперь количество импульсов за час делится на imp/kW*h, и получается мощность электроприбора;
Если установлен индукционный счетчик, мощность рассчитывается в несколько этапов.

Расчет мощности по счетчикам

Расчет мощности потребления с помощью индукционного счетчика:

нужно найти на табло счетчика цифру, указывающую число оборотов диска, совершаемых за 1 кВт ч;
с помощью секундомера отсчитать, сколько вращений диск совершит за 15 секунд (можно взять и другой временной промежуток);
вычислить мощность по формуле P = (3600 x N х 1000)/(15 x n), где n – коэффициент, найденный на счетчике, N – сосчитанное число вращений диска, 15 – временной промежуток в секундах, который может быть представлен другой цифрой.

Очевидно, что мощность приборов, рассчитанных на малое потребление, измерить, пользуясь индукционным счетчиком, почти невозможно. Слишком большая погрешность измерения. Если диск вращается очень медленно, невозможно корректно учесть часть оборота. На электронном счетчике результат будет немного точнее.

В сети существуют калькуляторы для расчета мощности, куда в соответствующие окна надо ввести значения токов и напряжений и получить высчитанное значение мощности. Иногда в поле калькулятора достаточно обозначить название электроприбора. Другой вариант – воспользоваться таблицами, где указаны средние значения потребляемых мощностей для различных электроприборов.

Таблица потребляемой мощности

Потребляемая энергия

Точное значение израсходованной мощности во всей квартире или доме за определенный временной промежуток укажут данные счетчика.
Для того, чтобы продумать способы уменьшения этого расхода, служат замеры мощности конкретных электроприборов.
Способы экономии электроэнергии:

По возможности постараться не использовать старые модели холодильников, телевизоров и других бытовых электроприборов, которые рассчитаны на значительно большее потребление;
Заменить лампы накаливания на люминесцентные, а еще лучше – на светодиодные. Для сравнения: средняя лампа накаливания потребляет 60 Вт, люминесцентная – 15 Вт, а LED лампа – всего 8 Вт. При использовании 5 ламп разного типа в течение 3-х часов в день получается суточный расход: лампы накаливания – 0,900 кВт ч, люминесцентные – 0,225 кВт ч, LED лампы – 0,120 кВт ч. Экономия значительная;

Читать:

Ag3 lr41 в чем разница

Важно! Низкая мощность энергосберегающих ламп не означает плохого освещения. Их яркость практически соответствует более мощным аналогам ламп накаливания.

Большинство дисплеев телевизоров и компьютеров потребляет от 0,1 до 3 Вт электроэнергии, даже находясь в спящем режиме. Поэтому важно отключать их от сети, когда приборы не используются длительное время.

Методы расчета мощности при помощи измерений тестером дадут величины приблизительные из-за недостаточного учета реактивного мощностного показателя в электросетях переменного тока. Самым точным является измерение потребляемой мощности ваттметром для бытового пользования.

Измеряем потребляемую мощность домашних приборов

Здравствуйте коллеги, хочу рассказать вам о своем маленьком опыте по реальному измерению мощности домашних электроприборов и своего компьютера.

В итоге решил приобрести локальное (то есть вставляемое в розетку, а не в электрический щиток) устройство подсчета кВт.ч.

Выбор устройства То, что продается в магазинах моего города, мягко говоря, меня совсем не устраивало по цене (от 1к руб) да и по функционалу, посему купил у китайцев нечто EU Version Power Balance Energy Meter всего за 600р. Немного об устройстве.

Девайс позволяет замерять мощность от 1 Вт до 3кВт, хранит информацию о потреблении электроэнергии за сессию и за все время, считает стоимость израсходованной электроэнергии по заданной цене кВт.ч., показывает напряжение в сети, есть куча алярмов по превышению какого-либо порога. В общем очень удобный.

Измеряем все и вся

Лампа Первое, что я решил измерить — это насколько прибор реально показывает мощность электроприбора. Берем обычную лампу накаливания и проверяем

Мощность лампы, Вт	60	90	100
Показания прибора, Вт	60,5	89.8	101

Ага, отлично, видим, что прибор показывает точно и нет ни каких двойных стандартов в измерении мощности в РФ и Китае.

Тут сразу хочется отметить, что домашний комп у меня очень специфический и, думаю, у большинства все-таки нормальные ЭВМ. Так вот, имею supermicro x6dvl-eg, 2 х Xeon 3Ггц, 4GB ECC, 2 HDD, 500Вт FSP, radeon 5670 512Mb. Короче старая серверная мамка оставшаяся от погибшего сервера, перепаянная и возвращенная в строй.

Как определить потребляемую мощность прибора – Отделка

Расчет потребляемой мощности: измерение мультиметром и формулы для расчетов

> Теория > Как рассчитать потребляемую мощность

4 способа, позволяющие определить мощность, потребляемую электроприборами

Порой при расчетах за потребленную электроэнергию возникает недоумение, куда были израсходованы все те киловатты, за которые приходится платить довольно немалые деньги.
Именно в эти моменты возникает желание проверить верность данных учета, определить мощность, потребленную домашними электроприборами.
Именно поэтому сегодня мы намерены рассказать о тех способах определения, которые доступны любому квартиро- и домовладельцу.

Паспортные данные электроприборов

Как измерить потребляемую мощность и проверить счётчик — Электрик и электромонтажные работы Пермь. Замена электропроводки

Как измерить потребляемую мощность и проверить счётчик

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Обозначение мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

Единица измерения использованной электроэнергии Киловатт-час. Киловатт-час равен количеству энергии, потребляемой устройством мощностью один киловатт в течение одного часа (мощность, умноженная на время).

ориентировочные данные мощности, количества бытовой техники, время работы в часах и месячный расход электроэнергии.

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

Для примера фото шкалы одного современного счётчика:

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 – дневной, 2 – ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики учитывающие большее количество тарифов.

Показывает мощность (Р) в Ваттах.

Е – kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

Не все счётчики измеряют мощность. На всех обязательно указывается:
сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).
Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).
При наличии этих данных и секундомера можно определить мощность.

Замеры нужно проводить при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные).

Можно также включить утюг, бытовой нагреватель или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент.

Реактивная нагрузка (техника с электродвигателями и трансформаторами — холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

Измеряем ток:
Измеряем ток для расчётов
Данные измерений 1,3 А (I = 1.3 Ампера)
Измеряем напряжение:
Измеряем напряжение для расчётов
Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000 220*1.3 / 1000 = 0.286 КВт (286Вт)

Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:
Pу = (3600*N)/(A*T), = (3600*16) / (6400*30) = 0,3КВт (300 Вт)
где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;
A – передаточное число счётчика, в нашем случае 6400; N — в нашем случае 16 импульсов за 30 секунд.
Проверим отклонения P = (Pу – Pф) / Pф = (0,3 – 0,286 / 0,286) * 100 = 1.4 %

Результат не должен превышать 10%. Нормальный результат.

Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник — www.permelectric.ru

Расчет потребляемой мощности двигателя

В этой статье мы разберем, что такое мощность трехфазного асинхронного двигателя и как ее рассчитать.

Понятие мощности электродвигателя

Мощность – пожалуй, самый важный параметр при выборе электродвигателя. Традиционно она указывается в киловаттах (кВт), у импортных моделей – в киловаттах и лошадиных силах (л.с., HP, Horse Power). Для справки: 1 л.с. приблизительно равна 0,75 кВт.

На шильдике двигателя указана номинальная полезная (отдаваемая механическая) мощность. Это та мощность, которую двигатель может отдавать механической нагрузке с заявленными параметрами без перегрева. В формулах номинальная механическая мощность обозначается через Р2.

Электрическая (потребляемая) мощность двигателя Р1 всегда больше отдаваемой Р2, поскольку в любом устройстве преобразования энергии существуют потери. Основные потери в электродвигателе – механические, обусловленные трением. Как известно из курса физики, потери в любом устройстве определяются через КПД (ƞ), который всегда менее 100%. В данном случае справедлива формула:

КПД в двигателях зависит от номинальной мощности – у маломощных моделей он может быть менее 0,75, у мощных превышает 0,95. Приведенная формула справедлива для активной потребляемой мощности.

Но, поскольку электродвигатель является активно-реактивной нагрузкой, для расчета полной потребляемой мощности S (с учетом реактивной составляющей) нужно учитывать реактивные потери. Реактивная составляющая выражается через коэффициент мощности (cosϕ).

С её учетом формула номинальной мощности двигателя выглядит так:

Р2 = Р1 · ƞ = S · ƞ · cosϕ

Мощность и нагрев двигателя

Номинальная мощность обычно указывается для температуры окружающей среды 40°С и ограничена предельной температурой нагрева.

Поскольку самым слабым местом в двигателе с точки зрения перегрева является изоляция, мощность ограничивается классом изоляции обмотки статора.

Например, для наиболее распространенного класса изоляции F допустимый нагрев составляет 155°С при температуре окружающей среды 40°С.

В документации на электродвигатели приводятся данные, из которых видно, что номинальная мощность двигателя падает при повышении температуры окружающей среды. С другой стороны, при должном охлаждении двигатели могут длительное время работать на мощности выше номинала.

Мы рассмотрели потребляемую и отдаваемую мощности, но следует сказать, что реальная рабочая потребляемая мощность P (мощность на валу двигателя в данный момент) всегда должна быть меньше номинальной:

Именно активную мощность измеряют счетчики электроэнергии. В промышленности для измерения реактивной (и полной мощности S) применяют дополнительное оборудование. При данном способе можно не использовать приведенную формулу, а поступить проще – если двигатель подключен в «звезду», измеренное значение тока умножаем на 2 и получаем приблизительную мощность в кВт.

Расчет мощности при помощи счетчика электроэнергии

Этот способ прост и не требует дополнительных инструментов и знаний. Достаточно подключить двигатель через счетчик (трехфазный узел учета) и узнать разницу показаний за строго определенное время.

Например, при работе двигателя в течении часа разница показаний счетчика будет численно равна активной мощности двигателя (Р1).

Но чтобы получить номинальную мощность Р2, нужно воспользоваться приведенной выше формулой.

Другие полезные материалы: Степени защиты IP Трехфазный двигатель в однофазной сети Типичные неисправности электродвигателей

Как определить мощность электроприбора подручными средствами: 3 способа

При подключении нового бытового прибора необходимо узнать его мощность. Параметр важный, так как проводка в квартире может не «потянуть» слишком мощных потребителей. Но специальный прибор для измерения данной величины есть лишь у немногих людей, чаще всего связанных с электрикой на профессиональном уровне. Но определить мощность электроприбора можно и подручными средствами.

1. Мультиметр и простой расчёт

Совсем без измерительных приборов узнать мощность техники не получится. Потребуется самый простой, недорогой мультиметр, но только с режимом измерения силы тока.

Рисунок 1: Стандартный и недорогой мультиметр

Чтобы определить мощность электроприбора с помощью мультиметра, необходимо сделать следующее:

Включить на мультиметре режим «измерение силы переменного тока».
Один щуп подключить к вилке электроприбора, второй – вставить в розетку.
Провести провод от второго контакта вилки до розетки.
Включить электроприбор и замерить силу тока.

После того, как сила тока будет измерена, следует подставить значение в простую формулу: P=U*I

Где P – мощность, U – напряжение сети, а I – сила тока, которая была найдена с помощью мультиметра. Заведомо известно, что напряжение сети составляет 220 В, остаётся только умножить разницу потенциалов на силу тока. Это и будет мощность электроприбора, которая измеряется в Ваттах.

Следует также уточнить, что допуск измерения силы тока практически всех мультиметров составляет не более 10 А. Для удобства и измерения больших величин следует воспользоваться токоизмерительными клещами, стоимость которых не превышает стоимости обычного мультиметра. Сейчас продаются комбинированные модели, включающие в себя мультиметр и клещи одновременно.

Рисунок 2: Токоизмерительные клещи

2. Как узнать мощность с помощью счётчика электроэнергии?

Многие хозяева квартир и домов забывают, что электрический счётчик – это не только прибор учёта, но также точное измерительное устройство, которое поможет быстро определить мощность любого электроприбора.

Рисунок 3: Современный счётчик электрической энергии

Последовательность установки мощности с помощью стандартного электросчётчика:

Отключить все потребители в квартире. Даже самая маленькая лампа индикации на телевизоре станет причиной высокой погрешности, поэтому лучше всего отключить все приборы в квартире.
Включить в сеть только электроприбор, с которого будет считываться мощность. Время, необходимое для измерения – не более 15 минут.
Засечь, сколько раз моргнёт лампа на электрическом счётчике. Обычно возле такой лампы должна быть маркировка «А».
На лицевой панели счётчика найти следующий параметр: imp/kW*h.
Число морганий лампочки следует поделить на imp/kW*h. Получившаяся цифра и будет мощностью электрического прибора.

Всё что потребуется: 15 минут свободного времени, и при этом никакие измерительные приборы, кроме домашнего электросчётчика, не требуются.

3. Простой совет: заглянуть в паспорт электроприбора

Чтобы не придумывать велосипед, всегда можно заглянуть в паспорт на электроприбор.

Любой производитель бытовой техники обязан указать в технической документации на изделие следующие данные:

Номинальное и допустимое напряжение бытовой сети, необходимое для правильного и длительного функционирования прибора.
Частота сети.
Мощность прибора.
Потребление электроэнергии при различных режимах работы.
Вес.
Гарантийный срок.

К сожалению, нередко инструкция по эксплуатации вместе с паспортом на изделие отправляются в мусорное ведро практически сразу после покупки новинки. И тогда, чтобы узнать мощность электроприбора, следует применить 2 способа, описанных выше.

Как определить потребляемую мощность приборов

Выполняя любые действия, связанные с обслуживанием электрической цепи, будь то монтаж/ремонт электропроводки или подключение электрического прибора, необходимо зафиксировать мощность нагрузки на сеть. Чтобы определить такой макропараметр электрической сети нужно наиболее точно установить значение потребляемой мощности всех и конкретно каждого из электрических приборов.

Виды электрической мощности

Электрическая мощность является общей физической характеристикой, которая описывает скорость передачи электрической энергии. Под мощностью электрического прибора подразумевают количество энергии, которое потребляет прибор за единицу времени.

Для более простого пояснения: мощность электроприбора — количественная величина потребляемой энергии, которую пользователь оплачивает в графе «за свет». Естественно, что потребляемая мощность от «стиралки» и телефонной зарядки разная и оплата количества энергии тоже отличается.

Перед проведением электромонтажных работ необходимо предварительно узнать тип сети электропитания. Распространёнными видами являются: бытовая 2-фазная сеть (220 В), 3-фазная промышленная сеть (380 В) с частотами 50 Гц.

С понятием мощности электроприбора очень тесно связаны такие категории, как фазность и среднеквадратичное значение напряжения, которое влияет на степень нагрузки сети. Специалисты различают два основных типа нагрузок: активные и реактивные.

Активная нагрузка: электрические приборы, которые превращают электроэнергию в тепловое излучение. Например, излучающие приборы (светильники, конвекторы, обогреватели), чайники, электрические плиты (но не индукционные) и т. д.
Реактивная нагрузка: электрические агрегаты и машины, которые превращают электричество в разнообразные механические виды энергии (вращение, поступательное движение). Эти приборы отличаются высоким током включения, который необходимо учитывать при расчёте мощности. Например, стиральные машинки, перфораторы, электродвигатели и т. п.

Существуют также другие высокотехнологичные приборы, которые совмещают в себе несколько типов нагрузок, например, электрические транспортные средства. Которые, в последнее время стали подключать к обычной розетке для зарядки.

Расчёт мощности на бумаге

Узнать потребляемую мощность электрического прибора можно с помощью тех. паспорта на изделие. Производитель обязательно указывает этот параметр для каждого прибора.

Что делать если документ на изделие отсутствует? Первым из способов измерения является расчёт «на бумаге».

Для этого достаточно посмотреть на «бирку» (обычно на задней/тыльной части прибора), в которой указаны следующие параметры:

производитель и серийный номер прибора;
входное напряжение;
потребляемый ток;
в качестве бонуса — потребляемая мощность.

Если последняя величина отсутствует, её можно рассчитать: достаточно умножить напряжение сети на потребляемый ток и получим потребляемую мощность активной нагрузки.

С реактивной нагрузкой немного сложнее! Обязательно необходимо знать коэффициент мощности и номинальную нагрузку (на бирке). Например, перфоратор мощностью 2 кВт с коэффициентом 0.85 имеет реактивную нагрузку: 2000/0.85=2352 Вт.

Ваттметр

В современных магазинах продаются специальные ваттметры, которые мгновенно на дисплее отображают потребляемую мощность подключённого к сети прибора.

Усложняем электротехническую задачу: отсутствует или затёрлась информация с характеристиками прибора.

Выполняем следующие манипуляции:

отключаем все приборы в квартире/доме;
запоминаем начальное значение на дисплее электросчётчика;
подключаем прибор на один час;
отнимаем конечное от начального значение электросчётчика.

Получаем эмпирическое значение мощности потребления электрического устройства.

Токовые клещи и тестеры

Методика измерений характерна и для клещей и для тестера. Разница только в том, что мультиметр подключается в сеть, а токовые клещи заводятся за один из проводов питания прибора. Таким образом измеряем проходящий ток через прибор.

Во время проведения электрических работ необходимо помнить, что напряжение измеряется напрямую с помощью подключённых щупов в розетку. Потребляемый прибором ток измеряется через последовательное подключение к нагрузке тоже в розетку.

Зная значение напряжения сети и ток проходящий через измерительный прибор, можно с высокой точностью определить потребляемую мощность практически любого электрического устройства. Мощность равна произведению напряжения на силу тока.

Как измерить потребляемую мощность электроприбора мультиметром?

Для выбора сечения питающих кабелей и проводов при прокладке электрических сетей потребителей нужно знать, приборы какой мощности будут в них включены. Как рассчитать потребляемую мощность того или иного электрического прибора, можно узнать, разобравшись в самом понятии мощности. Для этого хватит информации из школьной программы и элементарных понятий о токе, напряжении, сопротивлении. К тому же эти знания нужны при приобретении бытовых электроприборов.

Полная мощность и ее составляющие

Электрическая мощность – это величина, отвечающая за скорость изменения или передачи электроэнергии. Полная мощность обозначается буквой S и находится как произведение действующих значений тока и напряжения. Её единица измерения – вольт-ампер (В·А; V·A).

Полная мощность может складываться из двух составляющих: активной (P) и реактивной (Q).

Активная мощность измеряется в ваттах (Вт; W), реактивная – в варах (Вар).

Это зависит от того, какой тип нагрузки включён в цепь потребления электроэнергии.

Активная нагрузка

Такой тип нагрузки представляет собой элемент, оказывающий сопротивление электрическому току. В результате чего ток выполняет работу по нагреву нагрузки, и электричество превращается в тепло. Если к батарейке последовательно подключить резистор на любое сопротивление, то ток, проходящий по замкнутой цепи, будет нагревать его до тех пор, пока батарейка не разрядится.

Внимание! В качестве активной нагрузки в сетях переменного тока можно привести пример теплового электронагревателя (ТЭНа). Тепловыделение на нём – результат работы электричества.

К подобным потребителям также относятся спирали лампочек, электроплиты, духовки, утюг, кипятильник.

Емкостная нагрузка

В качестве такой нагрузки выступают аппараты, которые могут аккумулировать энергию в электрополях и создавать движение (колебание) мощности от источника к нагрузке и обратно. Ёмкостной нагрузкой служат конденсаторы, кабельные линии (ёмкость между жилами), последовательно и параллельно соединённые в контур конденсаторы и катушки индуктивности. Усилители звуковой мощности, синхронные электрические двигатели в перевозбуждённом режиме тоже нагружают линии ёмкостной составляющей.

Индуктивная нагрузка

Когда потребителем электричества является определённое оборудование, включающее в свой состав:

трансформаторы;
трёхфазные асинхронные двигатели, насосы.

На табличках, прикреплённых к оборудованию, можно увидеть такую характеристику, как cos ϕ. Это коэффициент сдвига фаз между током и напряжением в сети переменного тока, в которую будет включено оборудование. Его ещё называют коэффициентом мощности, чем ближе cos ϕ к единице, тем лучше.

Важно! Когда в устройстве содержатся индуктивные или ёмкостные компоненты: трансформаторы, дроссели, обмотки, конденсаторы, синусоидальный ток отстаёт по фазе от напряжения на некоторый угол. В идеале ёмкость обеспечивает сдвиг фазы на -900, а индуктивность – на + 900.

Ёмкостная и индуктивная составляющие в сумме образуют реактивную мощность. Тогда формула полной мощности имеет вид:

где:

S – полная мощность (ВА);
P – активная часть (Вт);
Q – реактивная часть (Вар).

Если отобразить это графически, тогда можно увидеть, что векторное сложение P и Q будет полной величиной S – гипотенузой треугольника мощности.

Негативное воздействие реактивной нагрузки

Реактивная нагрузка не выполняет никакой полезной работы. Колебания реактивной составляющей от источника к потребителю только вызывают паразитные потери. Кроме того, промышленные предприятия обязаны платить за отпущенную им реактивную энергию. Это вызвано тем, что в большинстве своём приёмники энергии – электродвигатели и трансформаторы. Количество потреблённого электричества (кВт⋅ч) не всё идёт на полезную работу, а оплачивать нужно и её реактивную составляющую.

Решить эту проблему помогут конденсаторные компенсационные установки. Ведь если включить параллельно индуктивной нагрузке ёмкостную, то можно свести действие паразитных токов к минимуму. На подстанциях, питающих потребителей, устанавливаются такие установки.

Параметры для вычислений

Расчеты потребляемой мощности невозможно произвести, не зная следующих параметров:

силы тока, потребляемого нагрузкой – I (А);
напряжения питания, выдаваемого источником – U (В).

Если речь идёт не только об активной мощности, то нужно знать величину cos ϕ. Ее указывают на табличке, прикреплённой к прибору. В некоторых случаях необходимо знать и сопротивление нагрузки.

Формула для вычислений

Все данные, необходимые для подставления в формулу при вычислениях, можно либо измерить, либо взять из характеристик используемых приборов.

К сведению. Если в паспортных данных указана величина cos ϕ, значит, получаемое устройством электричество будет иметь реактивную составляющую. Это тоже нужно учитывать при вычислениях.

Формула для вычисления имеет вид:

где:

I – ток в амперах;
U – напряжение в вольтах;
cos ϕ – сдвиг фаз.

В случае активной нагрузки сдвиг фаз в формулу не подставляется, и она имеет вид:

Особенности вычисления

Чтобы вычислить мощность, не обладая полными данными о потребляемом токе и напряжении, можно воспользоваться средними характеристиками. Обратившись к справочникам, можно узнать, что осветительное оборудование может потреблять ток до 15 А. Максимальный ток мощных приборов доходит до 50-60 А. Коэффициент мощности, если он не указан или не известен, можно брать 0,7 – это среднее значение.

Однофазное напряжение в бытовой сети – 220 В. Его линейное значение в трёхфазных сетях равно 380 В.

Математические действия

Основная формула позволяет вычислять неизвестную величину, когда известны две других. К примеру, если известен потребляемый прибором ток I = 2 А и напряжение сети U = 220 В, то потребляемая мощность равна Р = 2*220 = 440 Вт.

К примеру, известно, что утюг потребляет 2 кВт, а напряжение в розетке – 220 В, то можно найти силу тока, на которую рассчитано сечение жил питающего шнура.

I = P/U = 2000/220 = 9,1 А.

В случае дольных величин при использовании для вычислений калькулятора полученные значения округляют до десятых единиц искомой величины.

Правила расчета потребляемой мощности

В быту, когда возникает необходимость самостоятельно определить мощность потребления электроэнергии, выполняют следующее:

определяют напряжение, необходимое для питания прибора;
узнают из паспортных данных номинальную силу тока.

Как узнать мощность электроприбора, если вообще не известен ни один параметр? Бытовые электроприборы рассчитаны на напряжение 220 В.

Чтобы определить мощность, допустимо измерить потребляемый ток. Это можно сделать с помощью прибора амперметра. Его включают в цепь последовательно, предварительно выставив самый большой предел измерений – не меньше сотни ампер. Токоизмерительные клещи помогут без особого труда измерить ток, для чего один из проводников обхватывается датчиком клещей, и показания отображаются на дисплее. Зная напряжение, умножают его на измеренный ток, получают величину потребляемой мощности.

Расчет мощности лампочек

Подбор мощности ламп накаливания зависит от желаемой величины освещённости жилого помещения. Одна лампочка мощностью 100 Вт, работая в тёмное время суток не менее 12 часов, потребляет мощность 1,2 кВт. За месяц это составит 36 кВт, за год – не менее 432 кВт. Если лампочек в квартире 10 шт., то суммарное годовое потребление составит 4320 кВт. При цене за 1 кВт электроэнергии – 5 рублей, сумма получается приличная – 21000 рублей. Поэтому замена ламп накаливания на энергосберегающие источники света: светодиодные лампы, светодиодные ленты и им подобные, позволяет экономить средства. Кроме того, снижение мощности таких лампочек не снижает величины светового потока. Пониженное напряжение питания светодиодных лент также понижает величину потребляемой мощности.
