Замена задних тормозных дисков, колодок и троса стояночного тормоза на Chevrolet Lacetti (Шевроле Лачетти).
Все работы были проведены уже почти год назад и в БЖ даже была начата статья по этому поводу, однако так и не закончена вовремя. Исправляю данную недоработку и представляю небольшой отчет по задним тормозным механизмам нашего автомобиля.
Было решено менять на своём автомобиле задние тормозные диски, тормозные колодки и колодки стояночного тормоза (ручника) вместе с тросами и направляющие задних суппортов, так сказать, если уж браться, так делать основательно.
Скриншот программы GM EPC. Задний поворотный кулак и ступица автомобиля Chevrolet Lacetti (Шевроле Лачетти). Под номером 7 задний тормозной диск GM 96549630.
Как и в случае с передними тормозами, диски я выбрал от компании TRW с артикулом DF7381.
Тормозные диски на заднюю ось для автомобиля Chevrolet Lacetti (Шевроле Лачетти) TRW DF7381 (GM 96549630).
Тормозные диски на заднюю ось для автомобиля Chevrolet Lacetti (Шевроле Лачетти) TRW DF7381 (GM 96549630).
Далее на очереди тормозные колодки и направляющие задних тормозных суппортов.
Скриншот программы GM EPC. Автомобиль Chevrolet Lacetti (Шевроле Лачетти). Задний дисковый тормоз. Под номером 2 комплект тормозных колодок GM 96405131/96800089. Под номером 3 комплект направляющих заднего тормозного механизма GM 93740287.
Подробно о подборе задник тормозных колодок я уже писал в личном блоге. Для себя я выбрал колодки с конструкционным номером GM 96800089 от компании Sangsin серии Hardron HP1257.
Комплект тормозных колодок для заднего тормозного механизма автомобиля Chevrolet Lacetti (Шевроле Лачетти) Sangsin серии Hardron HP1257 (GM 96800089).
Комплект тормозных колодок для заднего тормозного механизма автомобиля Chevrolet Lacetti (Шевроле Лачетти) Sangsin серии Hardron HP1257 (GM 96800089).
Напомню, колодки с данными артикулами устанавливаются на автомобили с 2007 года.
Направляющие брал оригинальные, то есть GM 93740287.
Комплект направляющих заднего тормозного механизма (суппорта) для автомобиля Chevrolet Lacetti (Шевроле Лачетти) GM 93740287.
Остаются тросы и колодки стояночного тормоза.
Скриншот программы GM EPC. Автомобиль Chevrolet Lacetti (Шевроле Лачетти). Стояночный тормоз (ручник). Под номером 12 трос стояночного тормоза GM 96435117 — левый; 96435119 — правый. Под номером 14 комплект колодок стояночного тормоза GM 96496764.
Колодки приобрёл от GM c артикулом 96496764.
Комплект колодок стояночного тормоза для автомобиля Chevrolet Lacetti (Шевроле Лачетти) GM 96496764.
Колодки ручника можно приобрести и не оригинальные, например от фирмы ABS с артикулом 9220, в этом случае стоимость их значительно ниже.
Следует быть осторожным при заказе данных колодок, так как поставщики с конструкционного номера GM в большинстве случаев дают неверные аналоги. Вместо колодок стояночного тормоза можно приобрести колодки для барабанного тормозного механизма.
Тросы стояночного тормоза я приобрёл так же от GM — по неведомой мне причине, стоимость сторонних брендов выше оригинала…
Правый торс стояночного тормоза для автомобиля Chevrolet Lacetti (Шевроле Лачетти) GM 96435119 (левый — 96435117).
Правый торс стояночного тормоза для автомобиля Chevrolet Lacetti (Шевроле Лачетти) GM 96435119 (левый — 96435117).
Правый торс стояночного тормоза для автомобиля Chevrolet Lacetti (Шевроле Лачетти) GM 96435119 (левый — 96435117).
Касательно самих работ можно подсмотреть здесь. Или заранее приобрести книгу по эксплуатации и ремонту автомобилей Chevrolet Lacetti (Шевроле Лачетти).
Как по мне, так очень удобно — книга всегда находится в автомобиле, а значит всегда под рукой, что уже не раз выручало!
Снятие диска тормозного механизма заднего колеса
Работу проводим при замене диска, колодок механизма стояночного тормоза, а также при снятии ступицы заднего колеса.
Толщина тормозного диска должна быть не меньше 8,0 мм.
Если на диске тормозного механизма имеются трещины, риски глубиной более 0,4 мм, волнистость или другие повреждения, его необходимо заменить.
Диски тормозных механизмов задних колес следует заменять парой, при этом необходимо заменить и тормозные колодки.
Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

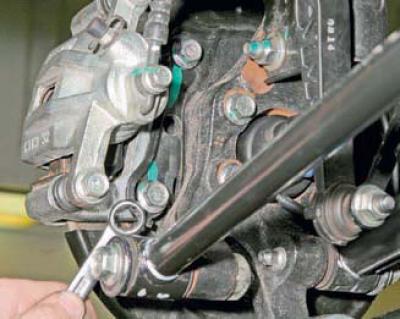

Накидным ключом «на 14» отворачиваем два болта крепления направляющей колодок к кулаку.

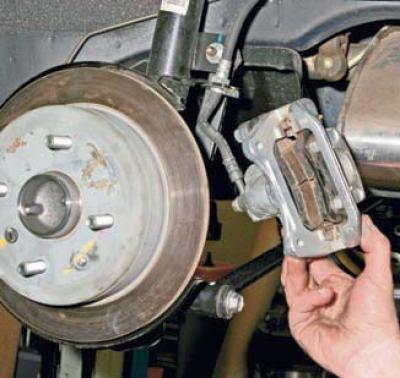

Снимаем направляющую колодок в сборе с суппортом.
Привязываем направляющую колодок с суппортом проволокой или шнуром к пружине задней подвески так, чтобы тормозной шланг не был натянут.
Металлической щеткой очищаем от грязи и коррозии головку винта крепления диска тормозного механизма к ступице заднего колеса.

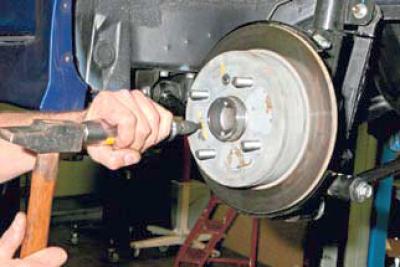

Ударной крестообразной отверткой отворачиваем винт крепления диска тормозного механизма к ступице переднего колеса…

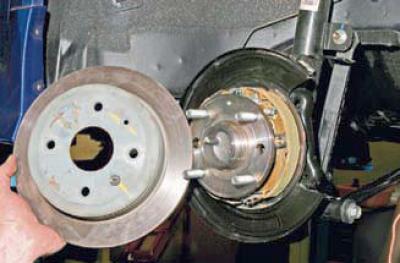

…и снимаем диск со ступицы.
На внутренней стороне диска указана минимальная допустимая толщина диска.
Устанавливаем диск тормозного механизма заднего колеса в обратной последовательности.
Руководства по ремонту Chevrolet Lacetti: замена тормозного диска тормозного механизма заднего колеса
При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.
Минимально допустимая толщина тормозного диска тормозного механизма заднего колеса – 8 мм. Если толщина одного из дисков меньше указанной, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом. Вам потребуются: отвертка с крестообразным лезвием, ключ для гаек колес.
- Снимите колесо со стороны заменяемого диска.
- Снимите суппорт в сборе (см. «Замена суппорта тормозного механизма заднего колеса в сборе с направляющей колодок»), не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга.
- Выверните винт крепления диска к ступице…
Удерживайте ступицу от проворачивания монтажной лопаткой, оперев ее на гайки крепления колеса, навинченные на шпильки, как показано на фото. Для облегчения снятия диска заднего тормозного механизма, одновременно выполняющего функцию барабана стояночного тормозного механизма, сведите колодки стояночного механизма, для чего…
…поверните диск так, чтобы отверстие для регулировки стояночного тормозного механизма оказалось внизу, и извлеките из него заглушку.
Через открывшееся отверстие отверткой с плоским лезвием вращайте зубчатый венец регулировочного устройства 13 до момента совершенно свободного вращения диска.
- …и снимите диск.
- Аналогично снимите тормозной диск тормозного механизма другого заднего колеса.
- Установите детали в порядке, обратном снятию.
Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся в результате износа диска с обеих сторон.
Тормозные диски Chevrolet Lacetti
Безопасность дорожного движения напрямую зависит от того, в каком состоянии находится тормозная система. Одними из основных ее основных элементов, непосредственно влияющих на интенсивность остановки автомобиля, являются передние и задние тормозные диски. Их чрезмерный износ или ненадлежащее состояние способны привести к уводу автомобиля в сторону или полному отказу тормозной системы. Поэтому важно следить за состоянием дисков, своевременно проводить их замену и приобретать только высококачественные расходники.
Артикул и цена на оригинальные задние и передние тормозные диски
На передней и задней оси Chevrolet Lacetti стоят различные тормозные диски. Они имеют отличающийся размер и не являются взаимозаменяемыми. Передние расходники обладают артикульным номером 96549782. Их цена составляет более 1000 рублей.
Тормозной диск, который устанавливается на заднюю ось, имеет артикул 96549630. Его цена составляет порядка 1200-1400 рублей.
Обзор хороших аналогов оригинальных тормозных дисков
У автовладельцев не всегда есть возможность приобрести фирменное изделие. В таком случае необходимо покупать хорошие аналоги оригинального расходника. Продукция от сторонних производителей, приведенная в таблицах ниже, ничем не уступает по качеству фирменным дискам, поэтому рекомендуется к установке на Шевроле Лачетти.
Таблица — Аналоги оригинальных передних тормозных дисков Lacetti.
| Фирма производитель | Артикул | Стоимость, рубль |
|---|---|---|
| ABE | C30013ABE | 650-670 |
| NIPPARTS | J3300913 | 980-1000 |
| BLUE PRINT | ADG04363 | 1000-1100 |
| TRW | DF7218 | 1100-1200 |
| PROFIT | 50102003 | 1000-1070 |
| MEYLE | 29155210005 | 1200-1300 |
Таблица — Аналоги фирменных задних тормозных дисков Лачетти.
| Бренд | Артикульный номер | Стоимость, рубль |
|---|---|---|
| ABS | 17686 | 800-850 |
| STARLINE | PB1440 | 850-900 |
| NIPPARTS | N3310909 | 870-930 |
| BOSCH | 0986479S08 | 100-1050 |
| BLUE PRINT | ADG04362 | 950-1020 |
| TRW | DF7381 | 1000-1100 |
Периодичность замены тормозных дисков
Тормозные диски на Lacetti необходимо менять каждые 45-60 тыс. км. Критерием необходимости замены является минимальная толщина, которая составляет 8 мм. Данный износ тормозного диска говорит о том, что дальнейшая эксплуатация автомобиля без установки нового расходника запрещена.
Симптомом необходимости замены диска является наличие вибрации. Она может наблюдаться как на задней, так и на передней оси. Во втором случае вибрация передается на рулевую колонку.
Требуемые для замены инструменты и материалы
Таблица — Инструменты необходимые для замены дисков.
| Инструменты и материалы | Примечание |
|---|---|
| Домкрат | Не требуется при наличии подъемника |
| Баллонный ключ | Для демонтажа колеса |
| Торцевая головка | «на 19» |
| Отвертка | Ударная либо крестообразная с прочным лезвием и рукояткой |
| Дрель | С зачистной насадкой. Как альтернативный вариант можно использовать металлическую щетку |
| Динамометрический ключ | Для контроля усилий затяжки резьбовых соединений |
| Струбцина | Для вдавливания тормозного цилиндра |
В процессе замены тормозных дисков могут потребоваться:
- проникающая смазка, например, WD-40;
- смазка на медной основе, позволяющая избежать прикипания тормозного диска к ступице и облегчающая последующий демонтаж;
- тормозная жидкость;
- ветошь.
Замена передних тормозных дисков на Chevrolet Lacetti
Для того, чтобы произвести замену передних тормозных дисков на автомобиле Шевроле Лачетти, рекомендуется воспользоваться нижеприведенной инструкцией.
- Установить под задние колеса упоры.
- Зафиксировать Lacetti ручником.
- Поддомкратить колесо на котором планируется замена тормозного диска.
- Снять колесо.
- Открутить верхний болт крепления скобы суппорта.
- Открутить болт, фиксирующий суппорт снизу.
- Демонтировать суппорт. Рекомендуется его подвесить при помощи проволоки. Следует проявлять осторожность, чтобы не повредить шланги.
- Отвернуть винт, который фиксирует тормозной диск. Шлиц болта легко сорвать. Тормозные диски работают в тяжелых условиях и постоянно греются. Из-за этого винт прикипает. Для снижения риска повреждения шлица рекомендуется обработать болт проникающей смазкой. При возможности следует использовать ударную отвертку.
- Снять старый тормозной диск.
- Зачистить остатки коррозии и прочие загрязнения, которые видны после снятия диска. В противном случае возможно появление биения. Вибрация возникнет из-за неплотного и неровного прилегания тормозного диска.
- Для снижения риска прикипания диска к ступице необходимо смазать ее смазкой на медной основе. При этом не рекомендуется попадание жидкости на шпильки крепления колесного диска. Наиболее удобно использовать смазку в аэрозольном баллончике.
- Также необходимо обработать медной смазкой внутреннюю поверхность тормозного диска, которая будет контактировать со ступицей. Это еще более минимизирует риск его прикипания.
- Установить новый тормозной диск.
- Зафиксировать диск винтом. При этом не следует слишком его затягивать, так как это усложнит последующий демонтаж.
- Вдавить тормозной цилиндр. Смонтировать суппорт.
- Собрать все в обратной последовательности.
- Проконтролировать как работают тормоза и вакуумный усилитель. При необходимости сменить тормозную жидкость или прокачать систему.
Замена задних тормозных дисков на Лачетти
Для того, чтобы заменить задние тормозные диски, требуется придерживаться инструкции, которая приведена ниже.
