Устройство и выбор гидроусилителя руля

Чем больше появляются на рынке и набирают популярности электроусилители, тем заметней на их фоне востребованность гидравлических усилителей руля. У гидравлики множество давних поклонников, что делает ее положение очень прочным и в сегодняшних условиях развития высоких технологий.

Главная составляющая гидроусилителя – его насос. Именно благодаря ему обеспечивается нужный уровень давления масла и происходит его циркуляция в системе. Далее будут рассмотрены виды гидравлических насосов, их конструктивные особенности и принципы работы.

Для чего служит насос гидроусилителя руля (ГУР)

Насос ГУР – самая сложная часть гидроусилителя. Он располагается непосредственно на двигателе транспортного средства и запускается через ременную передачу от шкива коленвала автомобиля. Описываемый насос служит для обеспечения правильной циркуляции масла в системе и сохранении давления в ней на оптимальном уровне. Если он откажет по какой-то причине, то контроль управления автомобилем утерян не будет, но на небольшой скорости выполнить поворот будет практически невозможно. Поэтому эксплуатировать транспортное средство в случае поломки насоса ГУР специалисты не советуют. В этом случае насос придется заменить или, если неисправность устранима, отремонтировать деталь.

Виды насосов

Описываемые механизмы бывают двух видов: пластинчатый или лопастной и шестеренчатый. Чаще всего на автомобилях устанавливают лопастной гидронасос. У него хорошая износостойкость и значительный КПД. Шестеренчатый насос устроен проще, но тоже демонстрирует высокую надежность.

По типу гидронасосы разделяются на регулируемые и нерегулируемые. Постоянство давления в нерегулируемом устройстве обеспечивается благодаря наличию редукционного клапана, а в регулируемом зависит от происходящих изменений в производительной части насоса. В зависимости от модификации авто на гидроусилителях могут быть установлены одноконтурные или двухконтурные насосы. Одноконтурные обслуживают непосредственно гидроусилитель руля. У них меньше мощность, проще конструкция и меньше стоимость. Двухконтурные насосы, если у автомобиля имеется гидравлическая подвеска, еще и закачивают жидкость в ее систему. Они дороже, но имеют более высокую производительность.

Насосы ГУР различают по типу привода:

• посредством приводного ремня от коленвала двигателя;
• от электродвигателя (усилитель руля, работающий на электрогидравлике).

Второй тип предпочтительней, потому что на приведение насоса в рабочее состояние мощность двигателя не тратится, а значит расход топлива меньше. Но по цене такой механизм дороже, а его работа полностью зависит от работы электрической системы транспортного средства.

У авто с ЭГУР имеются датчики поворота руля. Поэтому насос такого гидроусилителя срабатывает периодически, включаясь и выключаясь в соответствии с показаниями этих датчиков.

Устройство лопастного насоса ГУР

Лопастной насос состоит из:

• корпуса
• крышки с прорезями;
• статора;
• ротора;
• датчика увеличения числа вращений двигателя;
• уплотнительной прокладки — сальника;
• игольчатого подшипника;
• шкива;
• клапана, управляющего потоком (датчика давления).

Таковы основные элементы конструкции насоса, но в нем имеется еще и немало второстепенных деталей.

Принцип действия пластинчатого (лопастного) насоса

Насос ГУР срабатывает благодаря ременной передаче от коленвала двигателя. Его шкив крепится на валу, зафиксированном на специальном подшипнике. Ротор с лопастями в пазах насажен на вал шлицевыми соединениями. Корпус насоса гидроусилителя служит статором с имеющейся у него крышкой и распреддиском. При вращении ротора лопасти подхватывают жидкость и под давлением направляют ее в отверстия распределителя и в прорезь (канал) в крышке, откуда она попадает в клапан управления потоком и далее в напорный трубопровод.

Производительность описываемого насоса напрямую зависит от числа оборотов двигателя. В этом специфика работы такого механизма. Система ГУР устроена так, чтобы функционировать с постоянной производительностью без превышения максимально допустимого давления. Для российских авто – 60-100 бар, для иномарок – 70-125 бар.

Таким образом, насос ГУР даже на холостых оборотах мотора обеспечивает почти максимум допустимого давления. Не дает его превысить предусмотренный в нем клапан управления потоком. На самом деле, это редукционный (понижающий) клапан, сохраняющий неизменное давление в системе тогда, когда число вращений коленвала увеличивается. Можно еще сказать, что это гидравлический дроссель, срабатывающий автоматически.

Со временем конструкция этой детали была усовершенствована путем установки особого золотника. Он служит для ограничения производительности насоса. Благодаря такой модернизации появилась возможность регулировки усилия на руле в случае изменения скорости транспортного средства.

Заключение

Насос ГУР – его неотъемлемая и важнейшая часть. Он продолжает функционировать даже при пробеге авто сотен тысяч километров. Водителю остается только постоянно следить за надежностью крепления насоса, степенью натяжения ремня, возможным подтеканием жидкости.

Что такое гидроусилитель руля и как он работает

Гидроусилитель — это надежная и проверенная годами система, которая по-прежнему в почете у автопроизводителей, несмотря на наступающие электрические аналоги. Разбираемся с экспертами, что такое ГУР, как он работает и как правильно обслуживать систему, чтобы избежать поломок.

Эксперты в этом материале:

Сергей Кутузов, инженер по подготовке кадров группы компаний «Обухов» — официального представителя марок Volvo, Geely, GAC, DFM и Changan

Михаил Логинов, автоэксперт, руководитель и тренер детской команды по картингу

Что такое гидроусилитель руля

Гидроусилитель руля (ГУР) — это механическая система автомобиля, которая увеличивает усилие на руле. Благодаря гидроусилителю руль легко вращается, а водитель практически не ощущает сопротивления при повороте колес на низких скоростях и маневрировании.

ГУР перекочевал в легковой автопром с тяжелой грузовой техники в середине прошлого столетия. В наши дни усилитель руля есть на всех автомобилях: это может быть гидравлическая система или более продвинутая — электрическая.

С точки зрения комфорта самое очевидное, что делает усилитель руля, — помогает управлять авто с гораздо меньшим усилием, чем без него. Но есть у гидроусилителя и ряд других функций:

• подавление вибраций, которые водитель может ощущать на руле во время движения;
• уменьшение количества оборотов руля, благодаря чему улучшается маневренность и острота обратной связи от колес;
• повышение безопасности в случае аварийной ситуации, например при внезапном проколе колеса;
• снижение физической нагрузки водителя, особенно это актуально в условиях плотного городского трафика.

«С точки зрения конструкции, гидроусилитель — это довольно громоздкая система, но в то же время относительно дешевая в производстве. Им оснащают преимущественно бюджетные авто, но также и некоторые внедорожники», — говорит автоэксперт Михаил Логинов. Среди главных недостатков таких механизмов, по словам эксперта, можно выделить следующее:

• Риск перегрева масла в системе. Особенно когда колеса и руль удерживают в вывернутом до упора положении более пяти секунд.
• Необходимость регулярного обслуживания и проверки уровня жидкости, ее доливка.
• Отбор части мощности у мотора.

Устройство гидроусилителя руля

Гидроусилитель — это замкнутый контур, в котором под давлением циркулирует жидкость на масляной основе. В массовом сегменте распространение получили интегрированные системы, то есть встроенные в рулевой механизм, чаще реечный. В этом случае основные рабочие компоненты ГУР будут такими:

Расширительный бачок. Через него заливают жидкость и контролируют ее уровень. Для этого на корпус нанесены специальные риски, а с обратной стороны крышки прикреплен мерный щуп. Внутри бачка установлен фильтр, защищающий от попадания пыли и грязи.

Насос. Он нагнетает и поддерживает необходимое давление в магистрали. Как правило, расположен возле двигателя внутреннего сгорания и приводится в действие ремнем от коленвала. Конструкция насоса бывает разной, но чаще это лопастной механизм.

Распределитель. Установлен на рулевом валу. Воспринимает сигнал от поворота руля и усиливает его, распределяя поток жидкости в нужную полость гидроцилиндра. Состоит из вала и поворотного золотника с пазами и каналами, по которым в систему подводится рабочая жидкость. Оба эти соединены между собой через торсион (стержнем, работающим на скручивание).

Шланги. По ним рабочая жидкость гидроусилителя подводится к распределителю и гидроцилиндру. В системе предусмотрены два контура — повышенного и пониженного давления. Первый служит для подвода жидкости к рабочими узлам, второй работает в обратном направлении.

Как работает гидроусилитель руля

Когда сопротивление от поворота колес отсутствует, вал распределителя и золотник вращаются вместе, а жидкость циркулирует по замкнутому контуру. Как только водитель начинает вращать руль, усилие передается на торсион, который закручивается, и вместе с этим в распределителе открывается канал, соответствующий стороне, в которую повернули руль.

Отсюда жидкость ГУР подается в полость гидроцилиндра, разделенную на две равные части: левую и правую. Затем она перенаправляется в одну из камер, в зависимости от стороны поворота. При этом поршень двигается в сторону камеры с низким давлением, перемещая рулевую рейку.

У системы ГУР есть два основных режима работы:

1. Руль в исходном положении, движение прямо. В этом случае распределитель перенаправляет жидкость ГУР обратно в насос и ничего не происходит. Этот цикл постоянно повторяется, пока заведен мотор.
2. Руль повернут в одну из сторон. Клапан открывается, и жидкость ГУР перенаправляется. На этот раз он не возвращается к насосу, а через линии подачи жидкости попадает в одну из гидравлических камер рулевой рейки.

Неисправности гидроусилителя руля

Поскольку работа гидроусилителя напрямую связана с давлением жидкости, то и все основные поломки этого механизма во многом зависят от нее. В числе наиболее типичных неисправностей можно выделить нарушение герметичности магистрали, протекание сальников, низкий уровень жидкости или ее несвоевременная замена. Вместе с экспертом разобрали самые частые поломки и причины, по которым они возникают.

Сергей Кутузов, инженер по подготовке кадров группы компаний «Обухов», официального представителя марок Volvo, Geely, GAC, DFM и Changan:

1. Утечка жидкости

Возможными местами утечек могут быть: уплотнительные сальники рулевой рейки или трубки системы ГУР. Кроме того, по словам эксперта, к этому может приводить сквозная коррозия и микротрещины трубчатых радиаторов охлаждения масла системы ГУР, особенно если они не закрыты от внешних воздействий, например конструктивными элементами моторного отсека и радиаторами системы охлаждения.

В этом случае внешним проявлением для водителя становится рост усилия при вращении руля из-за снижения уровня масла.

2. Механический износ насоса

Проявляется, как правило, на небольших скоростях и оборотах двигателя, то есть в парковочных режимах. В этом случае, по словам эксперта Сергея Кутузова, причину стоит искать в следующем:

• неправильная эксплуатация системы ГУР. Например, принудительное удержание руля в самых крайних положениях при повышенных оборотах двигателя;
• продолжительная эксплуатация системы с низким уровнем масла.

Внешним проявлением для водителя становится резко возросшее усилие на рулевом колесе, а также характерный воющий звук от насоса (чаще от механического, чем от электромеханического).

3. Булькающие, шипящие звуки

Такие симптомы могут возникать вследствие отслоения внутренних поверхностей резиновых шлангов системы ГУР. Это приводит к снижению внутреннего поперечного сечения шланга и, как следствие, возникновению нехарактерных для системы звуков, а также росту усилия при вращении рулевого колеса.

4. Выход из строя регулирующего клапана

Эта неисправность в основном свойственна системам с переменным усилием при вращении рулевого колеса (адаптивным). Как правило, такая поломка проявляется в одинаково высоком усилии на рулевом колесе как при парковке, так и на высокой скорости. В нормальной ситуации такого быть не должно.

Советы по обслуживанию

Обслуживание гидроусилителя сводится к регулярному контролю уровня жидкости и ее качества простым визуальным осмотром, говорит Сергей Кутузов. Если уровень жидкости упал существенно, то необходимо искать место утечки — лучше в сервисном центре. Когда снижение незначительное, необходимо долить рекомендуемую производителем автомобиля жидкость до уровня. Если жидкость изменила цвет, это может указывать на ее перегрев либо долгую эксплуатацию без замены.

Вот еще несколько советов по обслуживанию системы ГУР.

• Регулярно проверяйте уровень жидкости в системе ГУР.
• Производите замену смазки в соответствии с рекомендованными производителем сроками.
• Не смешивайте в системе масла на разной основе.
• Для замены используйте жидкости от проверенных производителей.

Что заливать в гидроусилитель

Рекомендуемый интервал замены жидкости указывается в сервисной книжке автомобиля. Как правило, он колеблется в диапазоне от 40 тыс. до 60 тыс. км, что примерно соответствует 4–6 годам эксплуатации автомобиля.

«При регулярном контроле состояния жидкости и ее уровня и без чрезмерных нагрузок система может служить десятилетиями, требуя лишь периодической замены масла в системе. Скорее может наступить механический износ зубьев вала и самой рейки у реечного механизма», — Сергей Кутузов.

Для заливки жидкости используют специальные масла, которые подбирают строго в соответствии с рекомендациями производителя. Эта информация указывается на расширительном бачке или в руководстве по эксплуатации авто, в противном случае лучше обратиться в сервис или к дилеру. По составу жидкости для гидроусилителя делятся:

• на минеральные — более щадящие составы, которые чаще всего используют в гидроусилителях с уплотнителями и прокладками из обычной резины;
• синтетические — технологичные смазки с большим набором присадок, которые обеспечивают долгий срок службы и высокий диапазон рабочих температур.

От масла зависит набор функций, которые будет обеспечивать смазка. Основные рабочие характеристики, которые стоит учитывать при выборе:

• индекс вязкости;
• смазывающие свойства;
• устойчивость к температурам;
• антикоррозийные характеристики;
• стойкость к пенообразованию.

Кроме того, составы для гидроусилителя классифицируются по цвету. Каждый из них может быть при этом минеральным, синтетическим или полусинтетическим. Сегодня на рынке представлены три основных:

Всё об усилителе руля

В настоящее время невозможно представить себе автомобиль без усилителя руля. Все выпускаемые модели оснащены этим устройством. Рассмотрим назначение и виды, особенности работы гидроусилителя – самого распространенного устройства, устанавливаемого на рулевой механизм. Также обозначим положительные и отрицательные стороны ГУРа.

Виды усилителя руля

Существует три вида усилителя руля.

• Гидроусилители (ГУР).
В основе работы этих механизмов лежит гидравлическое давление. Гидроусилители работают за счет мощности двигателя. Это самый распространенный вид усилителя руля. К плюсам можно отнести надежность, высокую мощность, недорогой ремонт, отработанную конструкцию. Недостатки ГУРа – большой расход топлива, необходимость в регулярном сервисном обслуживании, чувствительность к повороту руля до упора.

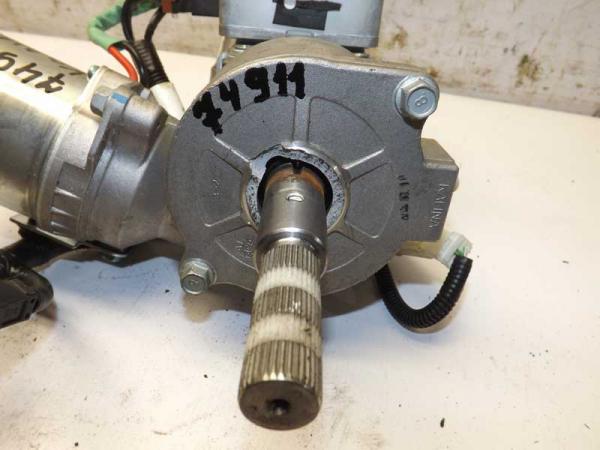

• Электроусилители (ЭУР).
Встречаются не так часто, как ГУР. Их работа полностью зависит от электронной системы автомобиля. Чаще всего встречается в дорогих моделях. Преимущества ЭУРа – экономия энергии, небольшая масса, совместимость с современными системами, несложный ремонт. К недостаткам относится тот факт, что ЭУР не настолько надежен, как ГУР.
• Электрогидроусилители.
Насос работает за счет электромотора, связанного с блоком управления двигателем.

Сегодня наиболее инновационной системой считается электроусилитель. Однако он до сих по не побил по своей популярности гидроусилители рулевого управления.

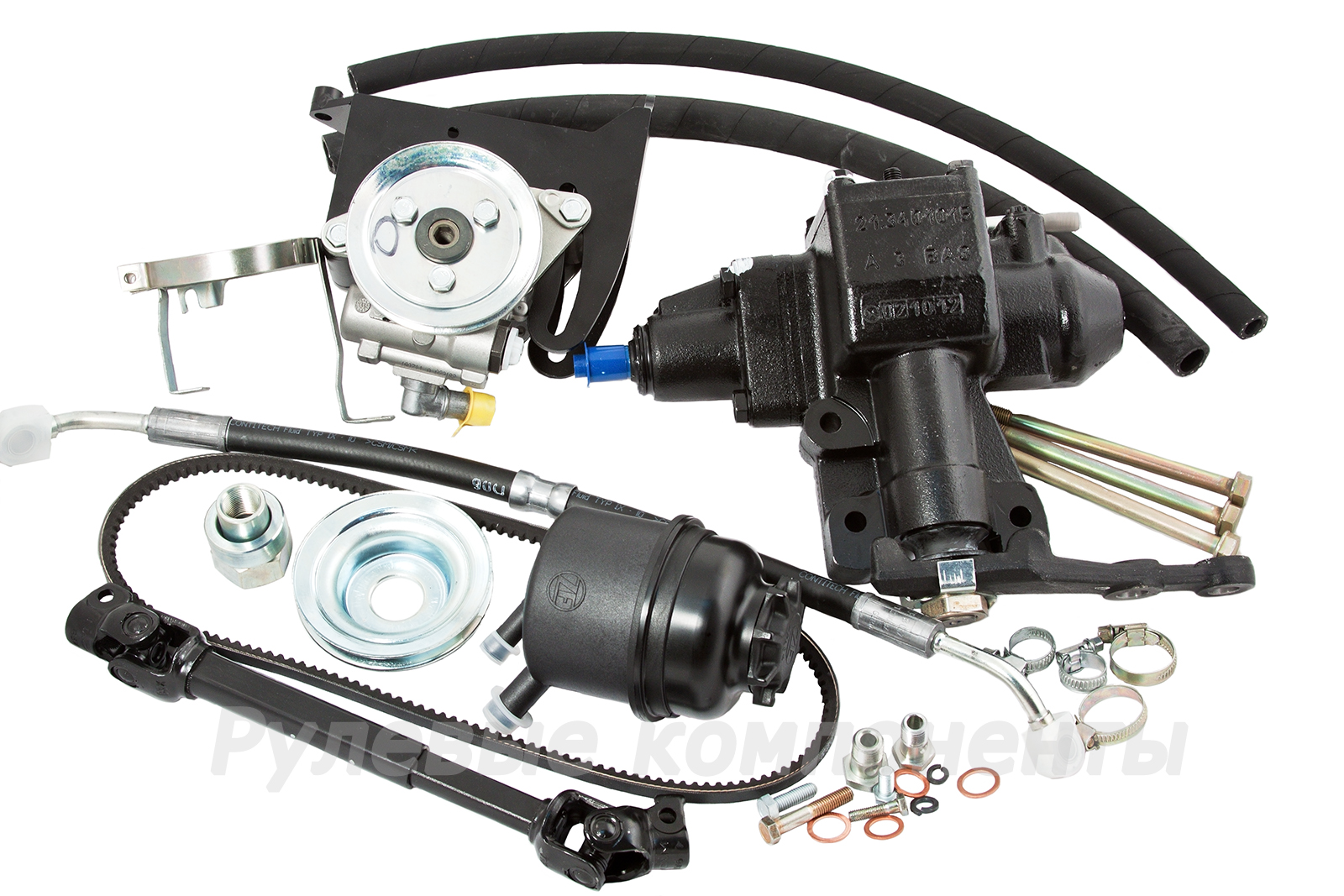

Из чего состоит усилитель руля

В состав гидравлического усилителя рулевого управления входит четыре элемента. Опишем особенности каждого из них.

1. Бачок с маслянистой жидкостью.
В бачке, расположенном в моторном отсеке, находится масло. Оно необходимо для смазывания механизмов, обеспечивающих работу всей конструкции. Нужно обязательно проверять уровень жидкости, она должна быть всегда в достаточном количестве. На бачке есть отметки минимального и максимального объема масла.
2. Насос гидроусилителя.
Он обеспечивает циркуляцию рабочей жидкости и поддерживает необходимое давление. Благодаря насосу масло подается в распределитель и в гидроцилиндр. Чаще всего используются лопастные насосы. Они могут быть регулируемыми и нерегулируемыми.
3. Распределитель гидроусилителя руля.
Он находится на рулевом приводе. Основная функция – передача рабочей жидкости в гидроцилиндр или обратно в бачок.
4. Гидроцилиндр.
Непосредственно гидроцилиндр передает усилие, которое воздействует на рулевой механизм. Это в свою очередь значительно облегчает водителю процесс управления рулевым колесом.

Все элементы усилителя соединены между собой шлангами. Шланги высокого и низкого давления помогают жидкости циркулировать между всеми элементами системы.

Как работает гидроусилитель

Рассмотрим как работает гидроусилитель рулевого управления в разных дорожных ситуациях.

1. Когда автомобиль не двигается с места, ГУР не активен. Рабочая жидкость циркулируем между бачком и распределителем.
2. ГУР начинает свою работу, когда водитель начинает поворачивать и крутить рулевое колесо. В этот момент открывается канал для поступления жидкости в гидроцилиндр. Жидкость поступает в сливную магистраль и в последующем в бачок. В результате перемещается рулевая рейка, и колеса поворачиваются.
3. Когда водитель удерживает колесо в положении поворота, то гидроусилитель работает в том же режиме, что и во время простоя автомобиля.

Одно из важнейших преимуществ ГУРа состоит в том, что даже если он перестает работать, автомобилем можно будет управлять.

Преимущества и недостатки ГУР

Продолжим тему преимуществ гидроусилителя рулевого управления. При этом нельзя не упомянуть такой жирный плюс, как облегчение управления автомобилем. Для водителя ГУР становится настоящим спасением, особенно в путешествиях на дальние расстояния по извилистым дорогам. Частые повороты при езде на машине без ГУРа – это испытание даже для опытных водителей. Придется приложить большие усилия. Но если вы управляете автомобилем с гидроусилителем руля, то это не составит большого труда.

• Водитель не утомляется, легко поворачивает рулевое колесо в любом направлении.
• Улучшается маневренность автомобиля, а значит повышается уровень безопасности водителя и пассажиров.
• Смягчаются удары от неровностей дорожного покрытия.

К минусам относится слишком большое потребление мощности авто. Расход может достигать до 7 лошадиных сил. В этом смысле расход от электроусилителя меньше. Также к недостаткам можно причислить необходимость в частом сервисном обслуживании. В частности, нужно следить за состоянием и количеством рабочей жидкости в бачке гидроусилителя.

Особенности сервисного обслуживания

Если у вас машина с гидроусилителем руля, не забывайте регулярно проходить технический осмотр. Если запустить этот вопрос и не контролировать состояние механизма, то он очень скоро выйдет из строя. Вот основные моменты, которые требуют внимания.

• Периодически нужно менять масло в бачке. Рекомендуют это делать 2-3 раза в год, если пробег составляет не более 20 тысяч км. Если машина используется чаще, то жидкость тоже нужно менять почаще.
• Одним из показателей того, что рабочую жидкость надо менять, является горелый запах.
• Если бачок прозрачный, то нужно внимательно осмотреть его. Посторонние частицы внутри говорят о том, что пора заменить масло, физические свойства содержимого уже не соответствуют требованиям.

Итак, гидроусилитель – наиболее распространенное устройство на выпускаемых автомобилях. Он ценится в первую очередь за то, что даже при его поломке машиной можно будет управлять. Механизм значительно облегчает жизнь водителю, особенно если речь идет о большегрузных автомобилях. Однако следует помнить о том, что для стабильной работы системы необходим постоянное наблюдение и контроль. Водитель должен ухаживать за всеми компонентами механизма.
