Предохранитель прикуривателя форд куга 2 где находится

19

Предохранители и реле Ford Kuga 2, 2011 — 2019

В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Расположен в правой части моторного отсеке.

Фото — пример.

В салоне

Находится под бардачком.

Общий вид блока.

В багажном отделении

Находится за нишей шасси со стороны пассажира.

Фото — пример исполнения.

Перегорел предохранитель прикуривателя. Ценообразование Ford.

Доброго времени суток!
На днях перегорел у меня предохранитель прикуривателя. Ну как перегорел… Я его сам спалил по глупости.
До этого я заметил, что прикуриватель перестал нагреваться до красна и стал отщелкивать раньше времени. Виной тому ослабление металлических лапок в гнезде прикуривателя. Решил я эти лапки немного зажать, под рукой оказался ключ от квартиры))) И вот полез я им в прикуриватель! эти лапы зажимать, с полной уверенностью, что они припаяны к массе, но не к плюсу. Ах как я ошибался.

Только поднес ключ и сразу пошел дымок %-)). Спонтанно вырвался мат. А так как валить не на кого, пришлось обматерить себя 🙂
Взял букварь, нашел где находится предохранитель, полез смотреть. Он расположен справа в моторном отсеке (рядом с корпусом воздушного фильтра).
Не сломайте пластиковую крышку с защелкой.

Да, так и есть, усы преда перегорели.
Встал вопрос о заказе нового. Финис номер оригинала Ford 3 819 188. Полез на сайт автодока посмотреть цену. Нехило, один предохранитель 350 руб.

Решил посмотреть замены
Tesla FJ1620A

Уже лучше — 110 руб. В три раза дешевле.

Смотрим дальше
NORD YADA 901810

Хм. Чет совсем дешево — 30 рублей. Подозрительно.

И напоследок HYUNDAI/KIA 9182038000

150 рублей.
Ну думаю Хумдай фигню ставить не будет. Заказал его.

Теперь сравним два предохранителя Ford и HYUNDAI

Перегоревший оригинал FORD

Оригинал Ford — это предохранитель фирмы LITTELFUSE
Вот он www.littelfuse.com/

Видим совершенно идентичные предохранители.
Ford 350 рублей, Хендэ 150 рублей.

Ford Kuga 2 предохранители и реле

Ford Kuga 2 го поколения выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. За это время куга 2 прошла рестайлинг и с 2016 года собиралась на заводе в России, Елабуге. В данной статье мы покажем описание блоков предохранителей и реле Форд Куга 2 со схемами и фото – примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение блоков и количество элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего форд куга 2.

Блок под капотом

Находит в левой части подкапотного пространства и закрыт защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Как снять крышку блока предохранителей

Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы – защелки.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер F15 на 20А.

Блок в салоне

Он расположен под бардачком, со стороны пассажира.

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение

p, blockquote 20,0,0,0,0 —>

Блок в багажнике

Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Фотография

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Обозначение

p, blockquote 27,0,0,0,0 —>

Руководство Форд Куга 2

Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство “скачать” либо этот материал. А если остались вопросы, задавайте их в комментарии.

Не работает прикуриватель форд куга 2

В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Расположен в правой части моторного отсеке.

В салоне

Находится под бардачком.

Общий вид блока.

В багажном отделении

Находится за нишей шасси со стороны пассажира.

Фото — пример исполнения.

Ford Kuga Club Russia (Форд Куга Клуб)
Форум клуба владельцев кроссовера

Прикуриватель: вопросы, неисправности и их решение [K2]

Прикуриватель: вопросы, неисправности и их решение [K2]

Добрый день
Подскажите, напряжение в розетке прикуривателя присутствует всегда? Не стоит что-то оставлять туда включенным на длительную парковку? Или все же после выключения зажигания через некоторое время ток выключается?

Это плохо. Привыкать вручную выключать-выдергивать потребители очень сложно для меня.

можно, у меня например регистратор отдельно выведен на блок предохранителей, выключается вместе с зажиганием

А как запитал? Можно поподробнее. Сейчас сам озаботился этой проблемой.

djwint писал(а): kosttkk
можно, у меня например регистратор отдельно выведен на блок предохранителей, выключается вместе с зажиганием

И у меня. И регистратор, и навигатор. И антирадао. Но делал не сам — электрики в автозвуковом сервисе, 500р точка.

электрики делали) все под обшивку красиво

На выходных случилась печалька. Вынимал их прикуривателя провод зарядки телефона и часть зарядки осталась в прикуривателе. Пока пытался ее вытащить пару раз током шибануло, в итоге похоже сработала защита и еще что-то, но напряжение в прикуривателе пропало. Что-то явно перегорело. Вопрос к технарям от гуманитария: что это сработало — просто предохранитель вышибло или может что-то серьезнее?
p.s. Очень плохо, что с выключением зажигания в прикуривателе остается напряжение

у меня искрило и немного током ударило. у меня в багажнике предохранителя нет, только в салоне сзади около решетки вентиляции для задних пассажиров. согласно мануалу это номер F15 -передний прикуриватель, доп гнезда электропитания. проверил напряжение сзади, все нормально зарядка (уже другая) работает.

Человек
а доставал остатки наверное отверткой?
да ничего кроме преда там сгореть не может. на то он и пред.

Человек
Предположу , может провод поплавиться,отгореть,перемкнуть + на массу.
Дополнительных защит от КЗ вроде нет .
Да звездь к электронику .Бывает новый предохранитель и не пашет !

остатки доставал практически как ем суши Разобрал обычную шариковую ручку и двумя руками — с помощью стержня и самой ручки доставал. Искрилось когда остатки зарядки попадали на контакт внутри прикуривателя.

Прикуриватель это (неправильно),более правильней в разетку 12 в, всавляется прикуриватель, отсюда имеем в машине 3 разетки, одна из них на 230В, поэтому описание, скорее называется руководство по эксплуатации должно быть в одной теме, ибо в них включается дополнительное оборудование, которое запитывается от бортовой сети, неправильная эксплуатация может привести к разряду АБ, либо к сгоранию предохранителя,часто это происходит при работе компрессора, считаю компрессор с током 9А и более нужно запитывать не от разетки 12В а кракодильчиками с АБ, я в компрессоре сразу отрезал папу разьема и припаял кракодилы, очень удобно ,в Куге1, часто сталкивались с перегоранием предохранителя при работе компрессора,чтобы избежать этого и нужны кракодилы.

Maikl писал(а): . я в компрессоре сразу отрезал папу разьема и припаял кракодилы, очень удобно ,в Куге1, часто сталкивались с перегоранием предохранителя при работе компрессора,чтобы избежать этого и нужны кракодилы.

Ещё лучше-сразу купить компрессор с зажимами на АКБ. Но и при таком подключении при накачке всегда завожу.

Р.С. «Кракодилы»-эт которые зелёные и плавают-т.е. крокодилы?

что-то,только сейчас обратил внимание:розетка прикуривателя не подсвечивается в темное время суток .как у кого?

ЕСЛИ Я СТАНУ СОВЕРШАТЬ ТЕ ПОСТУПКИ,КОТОРЫЕ ЖДУТ ОТ МЕНЯ ЛЮДИ — Я ПОПАДУ К НИМ В РАБСТВО!
Paulo Coelho*s

У меня в розетке на постоянку стоит разветвитель на 2 USB-гнезда со своим светодиодом, так что не замечал — подсвечивается или нет..))

Petrucho
наконец-то,хоть один из «кадвоечников» отозвался.Так, вынуть вечером свой агрегат » разветвитель на 2 USB-гнезда со своим светодиодом» можешь?или, намертво впаял ?

ЕСЛИ Я СТАНУ СОВЕРШАТЬ ТЕ ПОСТУПКИ,КОТОРЫЕ ЖДУТ ОТ МЕНЯ ЛЮДИ — Я ПОПАДУ К НИМ В РАБСТВО!
Paulo Coelho*s

Не могу вытащить гнездо прикуривателя. Подцепил двумя пластиковыми съемниками, в итоге съемники обломал.
Как она там держится? Помоги?

ashmat
выезжаю
там внутри, если посмотреть, есть маааленькие усики, вот их нажать нужно и потихоньку вверх вытягивать прикуриватель

Никак не получается вытащить. Вроде с руками всё нормально. Какие усики?

внутри по бокам нужно отжать одновременно с двух сторон защёлки (усики) и метал. корпус потянуть вверх.

ashmat
У меня тоже самое было. Тянул вверх, а розетка не вытаскивалась. Раскурочил все на свете.
В итоге пришлось снять нижнюю консоль с подстаканниками.
УПС, а там оказывается розетка сделана так, что её вообще не вытащищь,
т.к. на ней есть какой-то отросток, такое ощущение, что под лампочку для подсветки.
В итоге этот отросток откусил кусачками и легко вытащил розетку.

AlexanderS

откуда ее начинать снимать?

20 окт ября 2019

Так у Вас зажигалка или гнездо для питания аксессуаров? Уточните, пожалуйста. Тогда будем или удивляться или насмехаться.

Если не устраивает штатная работа прикуривателя, думаю любой автоэлектрик сможет добавить релюшку в его цепь. Ничего сложного в этом нет.

И на Куге и на ФФ3 напряжение на прикуривателе отключается после выключения зажигания .Не сразу ,но выключается.Не засекал через какой промежуток времени,но точно не разрядит акб.

Так это удобно. Чтобы колеса подкачать не надо машину заводить. У меня на ФФ2 так же было, до этого КИА бала, еще на базе Мазды, так же было, по ВАЗ молчу. Как -то считал это нормальным.

С прикуривателем Форд действительно удивляет. Такое чувство что инженеры не могут определится что им делать с прикуривателем то ли оставить с напряжением, то ли обесточить.
Езжу на фордах порядка 10 лет, начинал со второго фокуса, потом третий, сейчас на куге и плюс рабочий второй рейстайловый фокус.
Так вот на первой машине (форд фокус 2 2006 г.в.) прикуриватель всегда был под напряжением и ни когда не обесточивался. Один раз регистратор оставленный включенным, высосал аккумулятор в ноль. По последней записи регистратора было ясно что аккумулятор продержался полторы недели.
На рестайловом фокусе 2011 г.в. прикуриватель уже стал засыпать и проблем с оставленными гаджетами в автомобиле не было.
На третьем фокусе прикуриватель также засыпал.
И каково же было мое удивление, когда выяснилось что на Куге прикуриватель всегда остается под напряжением. Не знаю от куда у gray196 информация что прикуриватель засыпает, но у меня он остается всегда под напряжением. Оставленный вечером включенный регистратор продолжал работать и утром, что в свою очередь подтвердилось и видеозаписями. Если что, то у меня Куга 2015 г. в., но у друга на Куге 2014 г. в. такая же ерунда.

P.S. я конечно не вижу большой проблемы в том что прикуриватель всегда под напряжением, но при выборе из двух вариантов я бы выбрал «засыпающий» вариант.

Важные сведения о модулях BCM.

Vlad-FK2
А в каком примерно месте? Что снимать придется?
Кстати, надо для ДХО фар =12В зажигания найти под капотом, но (не надо в этом месте громко смеяться) не могу открыть крышку блока предохранителей, что справа от возд. фильтра. шатается, качается, но не открывается!. КАК ТАК_ТО? Почему эти сволочи из фомоко так сделали? Как ее открыть?

Rucobor
Там два крепления, по-моему слева или спереди и ты его должен видеть и один сзади, его можно нащупать, верхнюю часть чуть посильнее просто верх снизу пальцем причем и крышка отойдет (он по-моему в левой части сзади, соединитель корпуса и крышки, защелка короче, тебе ее нажо от нижней части отсоединить ).

Rucobor
Снять
1) левое переднее колесо
2) подкрылок

Смотри колодку которая под блоком PCM.
Распиновку нужно искать под твою комплектацию. Если Trend то от Титаниум или Титаниум+ не совпадает.

Крышка предов в двигателе — зажать дальнюю от себя (ближняя к рулю) защёлку и потянуть вверх.
Но что тебе даст снятие крышки если ты не знаешь к какому преду и чем подключаться?

Vlad-FK2
Спасибо. Посмотрел в книжку, +12 от зажигания в предах там нет. Только реле. Где там под капотом 12В зажигания поближе отыскать? В той же колодке, что под РСМ?

на вопрос где снять сигнал на повороттники — ответ получен.

+12 которые появляются при включенном зажигании помню что в нескольких предах моторах, есть.
Давно измерял, но точно помню что на синем предохр. который 15А.
Поищи тестером при включенном зажигании но не заведённом моторе.

Vasiliy Shiryaev
Что конкретно нужно на фото? У меня лежит проводка. Могу сфоткать и на машине, где все это есть.

6 окт ября 2015

vadims00733
Проводку продаешь?
Я хочу подключить BLIS, но в моей косе бамперной нет для нее проводки. Соответсвенно, хочу или найти где купить проводку по адекватной цене, или понять распиновку. Конкретно по фото интересуют фотографии отводов для BLIS-а обоих, чтобы было видно, какой провод в какой пин идет, и фотку выходного разъема косы, который соединяется с куском проводки из багажника — чтобы понять, где там провода от блиса идут:)

Vasiliy Shiryaev
Я понял. Проводка за 4,5 не самое дорогое. Вот зеркала с блисом, даже зеркальный элемент стоят прилично.
Вкратце уже объяснил — к обоим радарам идёт по 4 провода: каншина(2провода), плюс и минус. Водной проводке блиса будет не 4, а 5 проводов(2 минуса или земли),Т.е.в радар придет не 4 а 5 проводов- так система отличает левый от правого.

vadims00733
Мы с тобой на двух форумах общаемся?)))
ПО схемам я понял, и проводка до радаров адекватная — одна 4 на 4, вторая 4 на 5. Мне самое главное понять теперь, на какие 4 пина в косе из багажника надо это подать, для этого уже фотки нужны

Парни, может кто подскажет где взять «минус при постановке на охрану» от штатной сигнализации титаниум? И есть ли он вообще? Хочу поставить доп. сигу с GSM и с камерой, а для её работы нужен этот сигнал.

2 дек абря 2015

Курил на трассе зарядку для DVD плеера через прикуриватель.
Сунул провод в прикуриватель и сразу почувствовал паленый запах. В итоге прикуриватель больше не работает. Остальные прикуриватели(задний и в багажнике) работают.
У меня вопрос: сгорел сам прикуриватель или предохранитель? Из-за вони в салоне склоняюсь к тому, что сгорела розетка.

27 дек абря 2015

haz11

зачем гадать, проверь предохранитель, а дальше видно будет

Задний тоже не работает. Работает только в багажнике.
По руководству предохранитель F15. Это только для передней розетки? (нужно починить 2 салонных розетки)
Чтобы проверить, клеммы обязательно снимать?

haz11

нет не обязательно, F15 20А вроде на две розетки в салоне haz11

есть оригинальные они дороже и нужно по номеру искать и есть аналоги ничем не хуже например от компании bosch

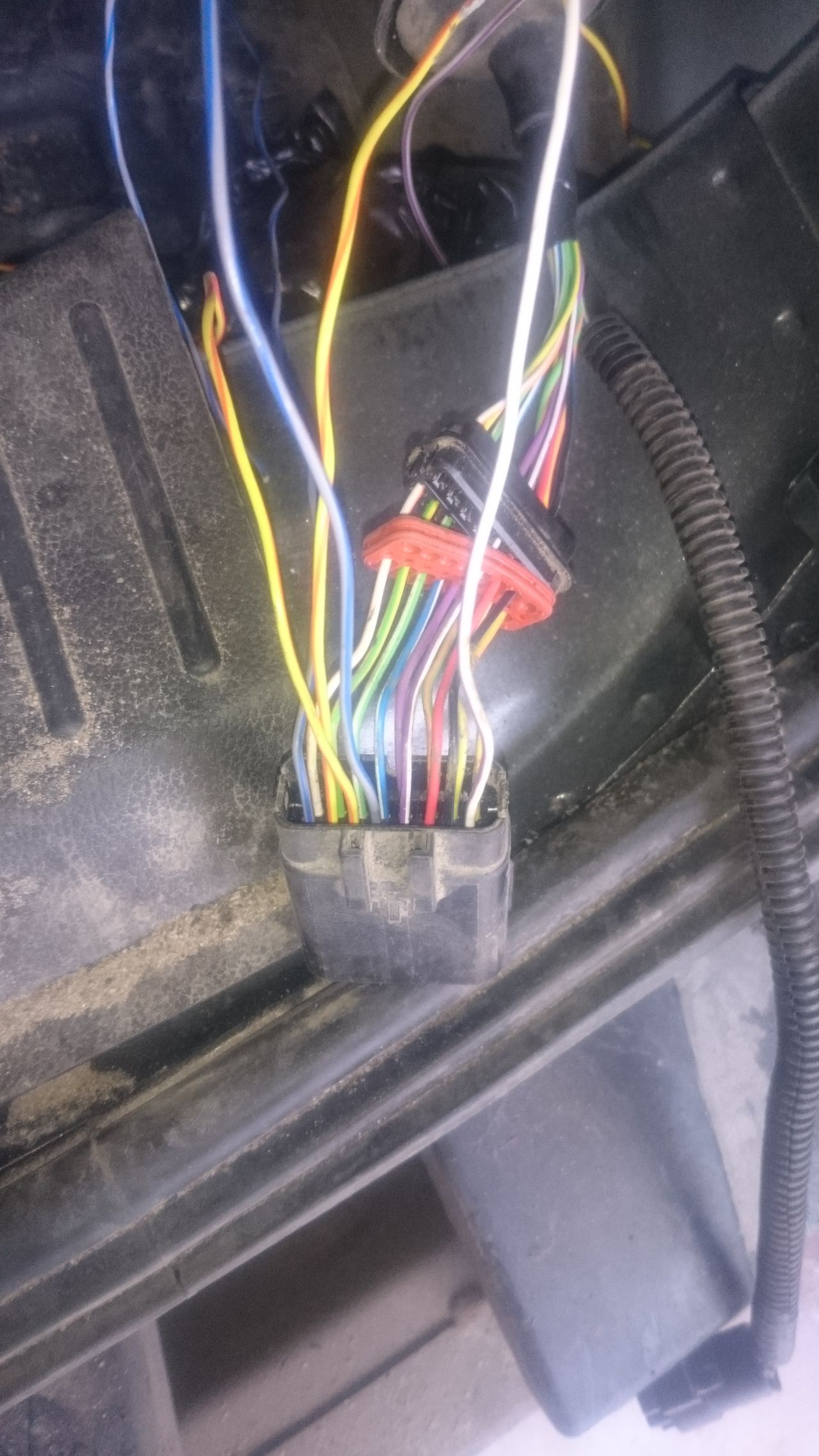

Не подскажите как достать пины из этого разъема:

есть оригинальные они дороже и нужно по номеру искать и есть аналоги ничем не хуже например от компании bosch

16 апр еля 2016

Кто сможет подсказать по блисами. В родном жгуте нет проводов, их добавил. Есть белорозовый — его на питание. И по 2 одинаковых :серо-голубой и желто-оранжевый итого 4 провода — это кан. По схеме эти 4 провода как то хитро соединяются между собой и вроде все 4 тащится в всм в 4 разных разъема. Их можно и нужно соединять вместе? Тащить в всм в 4 разъёма? Или где-то можно взять кан в районе задних предохранителей?
На фото 4 провода слева и 1 справа крайний.

Анатолий33
по поводу куги не подскажу а в фокусе блисы подключаются в «EXTENDED CAN» это отделный кан который показан на 15 странице схем фокуса
и он есть только в bcm высоких серий у меня в серии D говорит что нету

Блин. Неужели в всм тянуть?вот схема, думал попроще будет. И по объединению проводов на схеме не понял — можно или нельзя?, или нужно.

16 апр еля 2016

Там какая-то убогая логика. Кан + от обоих датчиков оба соединяются и снова раздваивается. Один идет в просто кан+, который можно где угодно взять в машине(от комплектации зависит), а второй илет в bcm в нечто под названием can-terminate кажется. Где его взять помимо bcm не знаю. Аналогично с кан-.

17 апр еля 2016

Анатолий33
Я до ВСМ тянул два провода, потом каждый возле ВСМ раздваивался и уходил в пины указанные на вышеприведенной схеме. Возле разъема заднего бампера провода тоже раздваивал. Провода (скрутив) тянул над дверями справа, там же проложил и видеокабель к камере. Плюс 12В брал от бело-фиолетового провода в районе блока предохранителей в багажнике (F29)

Неизвестно Неизвестно запись закреплена

Я задолбался такой предохранитель искать. Ни в автомаге, ни в авто49 нету. В южный порт некогда было ехать, в итоге у оф дилера купил, за 400 рэ. Я в шоке был
