Есть ли сцепление в коробке «автомат»?
Водителю на заметку
Каждый из нас хотя бы раз в жизни задавался вопросами, в чем разница между автоматической и механической коробкой передач, и есть ли сцепление на АКПП. Давайте вспомним принципы работы каждой из коробок и рассмотрим их основные отличия.
Механическая коробка передач
В автомобилях с МКПП водитель имеет в своем распоряжении сразу три педали: газа, тормоза и сцепления. Машина начинает ехать только в том случае, если водитель сначала нажмет на педаль сцепления, выберет нужную передачу, отпустит педаль сцепления и нажмет на газ. При каждом переключении передачи процедура повторяется.
Работа механической коробки в данном случае имеет довольно простой принцип: пока нажата педаль сцепления, ведомый и нажимной диски разомкнуты и вращательный момент с маховика не передается колесам. Как только педаль отпускают — диски плотно прижимаются к друг другу и машина едет.
Благодаря сцеплению обеспечивается комфортная езда как водителя, так и пассажиров. Машина маневренна, а коробка передач и маховик работают слаженно. И эта конструкция функционирует уже не одно десятилетие.
Но и в данной системе отыщутся слабые места. Со временем диски стираются и перестают плотно прилегать друг к другу. Разгоняться, тормозить и переключать передачи становится сложнее. В этом случае нужно менять комплект сцепления, купить который можно в интернете или на авторынке.
Автоматическая коробка передач
Сцепления в классическом понимании на машинах с коробкой «автомат» нет. Диски, которые бы тесно прижимались друг к другу, отсутствуют.
Но принцип переключения передач все же есть. Просто реализован он абсолютно по-другому. К тому же, не менее стар, чем механическая коробка. Автоматическая КПП была придумана более 100 лет назад.
Чтобы заставить ехать машину на АКПП, водитель нажимает педаль тормоза, переводя рычаг сцепления в положение D (drive). После нужно отпустить педаль тормоза и нажать на газ.
Работу ведомого и нажимного дисков здесь выполняет гидротрансформатор, который работает за счет трансмиссионной жидкости. Принцип не менее прост: скорость вращения маховика передается на турбины гидротрансформатора, который, в свою очередь, распределяет момент вращения на ведущие колеса.
Турбины находятся в герметичном корпусе и помещены в масло. И чем быстрее вращается маховик, тем больше вращающего импульса получают колеса.
Если одна из турбин начинает вращение, вторая его повторяет. Как только обе турбины начинают двигаться с одинаковой скоростью, они жестко сцепляются между собой.
Это мокрый тип сцепления. А масло используют, чтобы снизить трение и обеспечить стабильную работу механизма.
Таким образом, на АКПП осуществляется «автоматическое» сцепление, только без использования педалей и прижимных дисков.
Многие производители выпускают авто как на механических, так и переходят на автоматические коробки, например «Хендай»: главный цилиндр сцепления купить и заменить так же просто, как и любую другую деталь.
Есть ли сцепление на «автомате»? Разбираем техническую составляющую
Многие водители которые пересели с механики на автомат (кстати — будет полезен вот этот урок), задаются, казалось бы простым, но существенным вопросом – а есть ли на автоматической коробке передач (АКПП) сцепление? Или его там вообще не существует? И как тогда переключаются передачи …
СОДЕРЖАНИЕ СТАТЬИ
Конечно, рядовой обыватель привыкший передвигаться «строго» на механической КПП, автомат не очень то жалует. По его соображениям это реально ненадежный агрегат, вот МКПП это да! НА века. Но у механики есть не очень-то прочный узел, особенно для новичков, это сцепление, которое палится на «раз». Немного вспомним принцип работы механической «коробки»
Механика
Как мы помним там три педали, если идти справа налево – первая это «газ», средняя «тормоз» и самая крайняя это «сцепление». Для того чтобы вам тронуться, вам нужно выжать сцепление включить передачу, затем отпуская эту педаль надавливаем на «газ» и машина едет. При переключении передач, вам также нужно повторять эту процедуру.

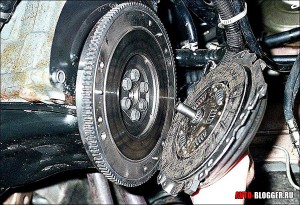

Конструкция очень проста – если хотите, то основанная на сухом трении дисков. Если утрировать — под действием своих пружин, ведомый жестко прижат к ведущему диску, за счет чего и двигается автомобиль. Но стоит вам надавить на педаль, то диски разжимаются (отходят друг от друга) и вы можете менять передачи (повышать, понижать, либо нейтральная). Эта конструкция работает уже столетие, и она действительно — прочная, но для новичков это не простой экзамен. Зачастую они просто передерживают педали при переключении – диски трутся и один менее прочный стирается.
После такого истирания – уже не существует прочной связи (прижима), диски начинают буксовать, и поэтому автомобиль теряет динамику в разгоне и просто езде (если диск совсем «убит», то может и не тронуться, просто не переключитесь).
Немного вспомнили, но как же на автомате?
Автомат
Открываем главную тайну – сцепления в классическом понимании, на автомате — конечно же НЕТ! Там нет двух сухих дисков, которые взаимодействуют друг с другом, однако принцип размыкания передач тут все же присутствует. То есть сцепление как бы есть, но оно автоматизированное, совсем другое.
Давайте теперь вспомним, как здесь мы переключаем передачи (ведь здесь всего две педали) – мы просто выжимаем «тормоз», переводим ручку АКПП в положение D (drive), отпускаем педаль и нажимаем на «газ» — все машина поехала. Но каков же принцип.
Знаете, может я многих поклонников механики разочарую, но автомат также не менее «древний», ему вот-вот наступит 100 лет.

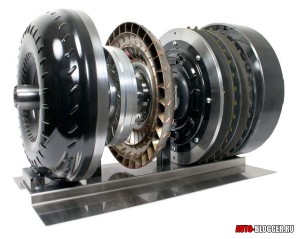

Здесь также все банально и просто, основой для работы такой трансмиссии является гидротрансформатор и в отличие от МКПП, здесь сцепление работает за счет жидкости – трансмиссионного масла, то есть как бы – мокрый тип.
Если утрировать принцип работы – представьте два вентилятора, которые работают друг напротив друга, максимально близко. Если один вращается — то он будет передавать поток воздуха другому, и тот в зависимости от оборотов также примет ту или иную скорость вращения, это и есть гидротрансформатор.

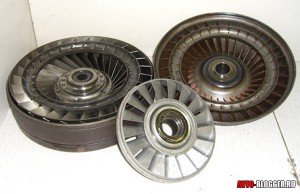

Здесь стоят две турбины, одна ведущая – вторая ведомая, они помещены в вязкую жидкость (масло) и закрыты в герметичном корпусе. Когда одна начинает вращаться — она передает вихревую энергию второй, за счет чего и происходит движение. Однако сейчас конструкцию немного усовершенствовали – после того как обороты этих турбин становятся одинаковыми, они входят в жесткое зацепление при помощи специальных муфт, которые призваны снизить потери энергии крутящего момента. Вот он принцип «классического» автомата!
Многие сейчас могут задать вопрос – а почему обязательно масло? Да все просто, воздух для таких оборотов слаб, он не передает столько энергии, вода быстрее закипит, а также будет окислять все металлические части внутри – ресурс упадет. А вот масло не только передает максимальное количество энергии, но и смазывает запчасти внутри, тем самым уберегая их от износа, вот почему так важно его вовремя менять.
Сейчас гидротрансформаторные автоматы стоят на широком круге автомобилей, но стоит отметить, что автоматических трансмиссий сейчас как минимум три – автомат, вариатор, робот. И у робота и вариатора принцип совершенно другой, но про это я напишу как-нибудь в другой раз.
Если подвести итог – классического «сухого» сцепления у автомата НЕТ! Но сцепление там присутствует при помощи турбин, специальных муфт и давления масла.
Сейчас видео версия статьи
НА этом заканчиваю, читайте наш АВТОБЛОГ.
(26 голосов, средний: 4,69 из 5)
Есть ли сцепление в автоматической коробке передач: можно ли его сжечь
Функцию сцепления на автоматической коробке передач выполняет гидротрансформатор. Именно он передает момент вращение с помощью турбины, реактора и рабочей жидкости, одновременно смазывающей механизмы.
Владелец машины с АКПП должен знать, есть ли в ней сцепление, как оно работает, и может ли выйти из строя при неправильной эксплуатации.
Есть ли сцепление в автоматической коробке
Термин «сцепление» в автомобиле подразумевает механизм, обеспечивающий связь между двигателем и КПП. В его функции входит подключение и отключение вала трансмиссии от маховика коленвала. Такой принцип работает в МКПП, где разделение мотора и коробки передач при изменении скорости обязательно.
Сцепление на АКПП в привычном понимании не предусмотрено, но размыкание передач необходимо. Оно реализуется по иному принципу с помощью гидротрансформатора. Для лучшего понимания рассмотрим разные типы трансмиссий и их особенности подробнее.
Гидротрансформатор
Механическая коробка передач
В машинах с «механикой» предусмотрено три педали: изменения скорости, торможения и разделения двигателя с КПП (сцепления). В функции последнего входит передача момента вращения от маховика коленчатого вала к КПП.
При нажатии педали два диска (нажимной и ведомый) разъединяются, а момент вращения не передается колесам. После отпускания машина начинает движение.
Приведем принцип работы механической коробки и сцепления:
- Нажатие на педаль.
- Срабатывание штока и поршня с передачей давления рабочей жидкости с главного на рабочий цилиндр.
- Перемещение вилки отключения и нажимного подшипника.
- Срабатывание сцепления и разделение дисков.
- Переключение скорости.
- Отпускание педали и возврат рабочих элементов в первоначальную позицию.
Механизм сцепления в МКПП состоит из двух дисков, которые в нормальном режиме плотно соединены между собой и вращаются одновременно.
Нажатие на педаль сцепления способствует разделению дисков и индивидуальной работе двигателя с трансмиссией. Такое взаимодействие обеспечивает комфортную езду, маневренность и слаженность.
Из недостатков — риск стирания дисков с последующим плохим прилеганием, что требует ремонта и замены изношенных деталей.
Автоматическая коробка передач
Есть ли сцепление на коробке-автомат в привычном понимании — нет. Здесь не предусмотрены диски, которые имеются в механической трансмиссии. Переключения скоростей в автоматической коробке организовано по-иному принципу, а главным элементом является гидротрансформатор.
Момент передается от маховика к турбине упомянутого узла, после чего вращение передается к колесам. Ключевую функцию берет на себя масло, уменьшающее трение и гарантирующее нормальную работу коробки.
Для начала движения на машине с автоматической коробкой водителю достаточно нажать тормоз и поставить ручку в позицию «D». Далее остается отпустить тормоз для начала движения, а для увеличения скорости нажать на акселератор.
Остальную работу в плане переключения передач делает коробка автомат с учетом скорости вращения коленвала без участия водителя и использования других педалей.
Вариатор
Немного по-иному обстоят дела в вариаторе, где момент передается непрерывно. Такие КПП могут использоваться на любом виде транспорта, в том числе мотоциклах, машинах, мотороллерах и других. Для управления предусмотрен рычаг, который по функционалу похож на ручку классической автоматической коробки.
Вариатор CVT
Во время движения электроника рассчитывает диаметр шкивов, имеющих высокий КПД. С повышением оборотов на выходе происходит сближение дисков и увеличение диаметра шкива. Одновременно уменьшается передаточное число. Процесс контролирует датчик-регулятор, отвечающий за позицию частей, зазоры и синхронизацию.
Принцип изменения передаточного числа при наборе скорости зависит от программы ЭБУ. В отличие от обычного авто, где нужно сначала раскрутить двигатель, включить сцепление и переключить скорость, в вариаторе мотор работает на одинаковых оборотах. Меняется лишь передаточное отношение.
Следовательно, сцепления в вариаторе нет, но есть муфта/фрикцион переднего хода. Этот элемент берет на себя функцию плавного переключения и может повредиться при неправильной эксплуатации. Педали сцепления в машинах с вариатором также не предусмотрено.
Реализация сцепления в АКПП — техническая составляющая
В автоматической коробке нет привычного сцепления с сухими дисками, корзиной и другими элементами. Эту функцию берет на себя гидротрансформатор АКПП. Для передачи момента он использует не трение двух дисков, как в случае с «механикой», а вихревое движение масла.
Конструктивно устройство состоит из кожуха, турбинной и реакторной части. Внутрь под давлением подается рабочая жидкость.
Во время работы мотора происходит вращение ведущего колеса и создания вихревых потоков. Ведомое колесо, внешне напоминающее винт, также начинает крутиться. С ростом скорости первого элемента возрастает вращение и второго. Ведущий элемент соединен с силовым агрегатом, а ведомый — с КПП.
Передача вращения происходит с помощью масла, которое в процессе работы теряет часть энергии. При этом трансмиссионная жидкость помогает не только в передаче момента, но и берет на себя смазывающие функции узлов автоматической коробки, защиту от появления ржавчины и износа.
Для удерживания машины с автоматической коробкой на месте достаточно нажатия тормоза без срабатывания сцепления. После его отпускания транспортное средство продолжает движение.
Гидротрансформатор на автомате в сравнении со сцеплением на «механике» имеет ряд плюсов:
Недостаток состоит в больших затратах энергии в сравнении с обычным сцеплением. Из-за этого машины с автоматической трансмиссией потребляют больше топлива.
Вопрос-ответ
В процессе эксплуатации автомобилей с автоматической коробкой возникает много вопросов, касающихся темы сцепления. Рассмотрим эти моменты подробнее.
Можно ли сжечь сцепление на автомате?
В автомобилях с автоматической трансмиссией сцепление не предусмотрено. Там эту функцию выполняет гидротрансформатор. Появление запаха горелого может свидетельствовать о повреждении фрикционов из-за неправильной эксплуатации: буксирование, попытки выехать из грязи/сугроба путем раскачки и т. д.
При неисправности гидротрансформатора появляются сложности с включением скоростей, вибрация, пробуксовка и т. д.
Фрикционы и стальные диски
Во избежание таких проблем нужно периодически проводить диагностику и ТО, соблюдать рекомендуемую периодичность замены масла, контролировать температуру в автоматической коробке и прогревать трансмиссию в холодное время года.
Есть ли педаль сцепления в АКПП?
Такой элемент предусмотрен только в машинах с механической трансмиссией. В автомобилях с роботизированной, вариаторной и классической автоматической коробкой есть только две педали: газа и тормоза.
Педаль сцепления МКПП
Как проверяется сцепление на коробке автомат?
Диагностика автоматической коробки проводится на СТО. Сначала мастер опрашивает владельца/водителя для определения симптомов. Проводится визуальный осмотр коробки передач и диагностика ЭБУ для снятия ошибок. Выполняется дефектовка коробки для определения неисправных элементов, в том числе гидротрансформатора. В дальнейшем выполняется замена узла, сборка, заливка нового масла и проверка в условиях эксплуатации.
Каждый автовладелец должен знать особенности конструкции коробки передач, установленной на его авто, так как механика отличается от вариатора и АКПП. Все эти нюансы важны, и непосредственно влияют на эксплуатацию и обслуживание.
В комментариях поделитесь знаниями и опытом в отношении сцепления в АКПП, возникающими трудностями и способами их решения. Сохраните материал в закладках, чтобы в любой момент получить доступ к полезной информации.
Работа сцепления в автоматических коробках передач
Сцепление на АКПП выполняет ту же роль, что и на механике. Эта функция позволяет переключаться передачам. Только на автомате процедура акта сцепления и конструкция отличаются от механической.
Но есть и другие виды коробок. А знаете ли вы, есть ли сцепление на вариаторе или роботе и чем отличается от коробки автомат?
Напишите в комментарии ответ.
Есть ли сцепление в автомате
Вы знаете, что в автомате работу первой педали выполняет гидротрансформатор? Появилась такая модель в начале двадцатого века. Первым производителем АКПП стал завод Форда.
Внимание! Первая коробка была хоть и механической наполовину, но в нее встроен планетарный ряд.
Второй попыткой сделать полноценные коробки автомат произошли в двадцатых годах двадцатого столетия. Разработкой автоматов на сервоприводах занималась компания General Motors. Они были полуавтоматическими, но первый шаг автоматизированию водительской работы в машине был сделан.
А первым полным автоматом стала коробка под названием «Кокталь». АКПП была ненадежной и постоянно ломалась. За разработку взялся Крайслер. Он внедрил в автомат гидротрансформатор и гидромуфту. В итоге в сороковых годах появилась полноценная автоматическая коробка переключения скоростей.
А электронный блок управления добавили в восьмидесятые годы. В то же время появились четырехступенчатые и пятиступенчатые АКПП. ЭБУ на автоматах помогало сэкономить расход топлива транспортного средства.
Сейчас почти все иностранные автомобили используют автоматическую коробку передач. Так происходит потому, что у автомата есть ряд преимуществ перед МКПП:
- простота и комфорт управления для новичков автолюбителей в том числе. Потому что нет педали сцепления. Если на МКПП недавно севший за руль автовладелец мог сжечь сцепление, удерживая ногу на педали в течение долгого времени. На АКПП этого не произойдет;
- двигатель и другие механические детали защищены от перегрузок;
- автомат по сроку службы превосходит механические коробки, при условии соблюдения профилактических мер: замена смазки, фильтра, долив масла.
Если вы знаете что-то еще из истории автоматов, то можете дополнить в комментариях. А новички автолюбители могут не сомневаться в вопросе, есть ли сцепление на автомате. Далее мы еще поговорим о видах сцепления, которые применяются на МКПП и АКПП.
Виды системы привода
Какие системы привода трансмиссии вы знаете? Многие сейчас назовут только механический и гидравлический принцип. Однако, есть еще два вида:
- электрический;
- комбинированный.
Рассмотрим каждый принцип управления сцеплением в таблице.
| Система привода | Различие |
| Механическая | Передача усилия на выжимную вилку посредством троса через нажатие на педаль |
| Гидравлическая | Два цилиндра (гидравлический и рабочий) соединены трубой высокого давления. Посредством педали приводится в движение шток гидравлики и давит на поршень на другом конце. Поршень давит на масло. Масло по трубке передается на рабочий цилиндр. Шток, который находится в последнем, давит на вилку. |
| Электрическая | Электромотор с тросом. Сцепление происходит идентично механическому приводу |
| Комбинированная | Совместное использование вышеперечисленных систем (гидромеханическое, к примеру) |
Виды сцепления
Кроме различий между приводами есть отличия и между видами сцепления на автоматической коробке передач. Но типов всего два штуки:
- сухое;
- «мокрое». Или еще называют его влажное.
В первом фрикционы коробки передач работают в воздушной среде, а в последнем в трансмиссионной жидкости.
Внимание! Сухой вид используется на механических коробках передач и на роботизрованных. В автомате эту работу выполняет гидротрансформатор, который приводит в движение смазывающая жидкость.
В автоматах масло выполняет не только пассивную роль смазки, но и является активным веществом, которое заставляет лопасти гидротрансформатора вращаться под давлением.
