Как выпаять радиодетали из плат?
Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.
Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.
Инструменты, которые нам понадобятся
Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.
Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:
- Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
- Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
- Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.
- Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
- Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.
Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.
Методы демонтажа радиодеталей из плат
Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.
Феном
Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.
Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:
- Зафиксируйте плату в устойчивом положении, учтите, что с обратной стороны вам придется орудовать пинцетом или отверткой. Радиолюбители часто используют специальные подставки для фиксации печатной платы, поэтому если вы планируете часто заниматься пайкой, следует обзавестись таким приспособлением.
- Запустите паяльный фен и разогрейте контакты выпаиваемой радиодетали. Не задерживайте поток воздуха в одной точке, особенно, если вы собрались выпаивать smd радиодетали. Постоянное перемещение нагревательного воздействия позволит избежать перегрева и выхода со строя smd компонентов. Если нужно, прогревайте участок по нескольку раз, чтобы появились признаки оплавления припоя.
- Когда олово станет пластичным, приподнимите smd микросхему и отделите ее от поверхности. Если вся деталь отделяется по частям, вытягивайте ее аккуратно, чтобы не переломить микросхему или не оторвать ножки.
С гильзой
Гильза представляет собой полую конструкцию из металла, в которую должна поместиться ножка радиодетали. Наиболее ярким представителем гильз являются насадки, крепящиеся к жалу паяльника или паяльные иголки.
Их использование актуально в тех случаях, когда вам нужно прогреть конкретный участок или воздействовать на определенную ножку. Они позволяют выпаять конденсаторы, прогревая вывод по всей окружности, из-за больших размеров, прогревать их напрямую довольно сложно. Технология пайки с помощью гильзы приведена на рисунке ниже:
Рис. 5. Технология выпаивания гильзой
Преимуществом данного метода является равномерное прогревание только оловянного слоя, вся радиодеталь не подвергается прямому воздействию паяльника. Гильза при этом выступает в роли термического распределителя относительно вывода.
Если у вас нет под рукой заводских насадок или набора иголок, их можно заменить медицинской иглой или металлической трубкой подходящего диаметра. Главное, чтобы ее можно было надеть на ножки транзистора или электрического конденсатора, который вы собираетесь выпаять.
Если вы собираетесь постоянно выпаивать элементы, будет целесообразно приобрести набор иголок, тем более что их стоимость не так уж и велика.
Процесс демонтажа радиодетали со старых плат с помощью иглы заключается в следующем:
- Наденьте иглу на ножку, размер отверстия подбирается таким образом, чтобы она легко надевалась, но не болталась, а свободно входила бы в отверстие на плате.
- Включите паяльник и разогретым жалом начните плавить припой.
- По мере размягчения начните проворачивать иглу, чтобы отделить вывод радиодетали от олова.
- Все ножки отделяются достаточно легко и остаются целыми, благодаря чему радиоэлемент останется пригодным к дальнейшей эксплуатации.
Единственное, что может препятствовать повторному использованию детали – это наличие свинцово-оловянной смеси на ножках, которая собирается полостью гильзы. Но ее довольно легко удалить разогретым паяльником.
С оловоотсосом
Данный метод позволяет выпаять радиодетали, втягивая разжиженный припой в отдельную емкость. Оловоотсос может представлять собой как шприц, так и резиновую грушу с носиком из негорючего термоустойчивого материала. Он продается в заводской комплектации, но при отсутствии такового можно сделать его самостоятельно из резиновой вакуумной груши или медицинского шприца, которые присоединяются к металлической трубке.
Он продается в заводской комплектации, но при отсутствии такового можно сделать его самостоятельно из резиновой вакуумной груши или медицинского шприца, которые присоединяются к металлической трубке.
Чтобы выпаять радиодетали оловоотсосом разогрейте место соединения паяльником, пока олово не перейдет в разжиженное состояние. Затем взведите приспособление и втяните припой из-под контакта вакуумным отсосом.
Рисунок 6: соберите оловоотсосом
При большом объеме выпаиваемых радиодеталей, трубку оловоотсоса необходимо периодически чистить. Этот метод позволяет оставить чистую плату, что весьма актуально в тех ситуациях, когда вы хотите заменить вышедшею со строя радиодеталь.
С помощью демонтажной оплетки
Демонтажная оплетка представляет собой медную проволоку маленького диаметра, собранную в плоский шлейф и пропитанную канифолью. При отсутствии заводской оплетки ее можно сделать из брони коаксиального кабеля или медного многожильного провода.
Процесс выпаивания радиодеталей заключается в следующем:
- Разогрейте паяльник до такой температуры, чтобы он легко расплавил нужный вам припой.
- Приложите к выводам радиодетали оплетку и начните разогревать ее паяльником.
- Когда олово впитается в оплетку, удалите радиодеталь с помощью пинцета.
При больших объемах пайки демонтажная оплетка расходуется в довольно большом количестве.
054-Выпаиваем SMD компоненты.
Случилась тут на днях одна неприятность – спалил дорожку питания на плате преобразователя UART-USB (на ATtiny2313). Пришлось сгоревшую дорожку заменить проводком-перемычкой. Вроде бы и работает все как надо, но этот проводок меня начал раздражать. Решил под это дело обновить платку преобразователя, так сказать проапгрейдить до версии №2. А раз микроконтроллер цел его можно выпаять и переставить на новую плату. Так как я, много постов назад, в статье про пайку SMD компонентов, обещал показать, как их выпаивать, то, заодно, и выполню свое обещание.
Отпайка (desoldering) SMD компонентов.
Конечно же, для отпайки SMD компонентов лучшим инструментом является фен, но за неимением фена приходится выкручиваться подручными средствами. Способов существует множество, начиная от изготовления специальных насадок на паяльник (чтоб греть все ножки одновременно), применения слюды, химического травления и заканчивая экзотическими методами, вроде прогрева платы вплотную приставленным мощным прожектором. В большинстве своем эти методы не отличаются особой гуманностью к плате и дорожкам. Они безбожно перегреваются и становятся плохо пригодными к повторному применению.
Для себя я выбрал способ, максимально щадящий как для платы и дорожек, так и для отпаиваемых компонентов. Кроме того, для этого способа не нужно каких-либо особенных материалов или технологий.
Материалы инструменты:
1 Специальная «оплетка» для удаления припоя. Достать не проблема – не является дефицитом. Можно заменить на пучек тонких проволочек (конечно же не окисленных);
2 Жидкий флюс. Я покупаю флюс с названием Ф5. Можно заменить на спирто-канифоль, но эффект будет похуже;
3 Игла или тонкое шило, пинцет.
Технология отпайки следующая:
1 Обильно смачиваем флюсом, как отпаиваемые ножки, так и саму «оплетку»;
2 При помощи «оплетки» и паяльника максимально удаляем припой. Для этого потребуется несколько проходов. Не экономьте «оплетку»!
3 После того, как припой максимально снят, приступаем к отрыванию ножек от дорожек. Делается это следующим способом: орудуя иглой как рычагом, слегка поддеваем ножку, опираясь на соседнюю. Большого усилия не нужно – ножки отстают очень легко с характерным щелчком. Эту процедуру проделываем со всеми ножками. Если какая либо ножка не поддается — не силуем, оставляем как есть;
4 После того, как все ножки оторваны, микросхему уже ничего не будет удерживать – просто забираем ее с платы. Если несколько ножек не оторвались от дорожек – ничего страшного захватываем корпус пинцетом (или поддеваем шилом) и аккуратно прилаживая небольшое усилие отрываем.
Как правильно паять светодиоды: что важно знать, распространенные ошибки
Она не представляет большой сложности и доступна даже начинающим радиолюбителям. Пайка светодиодов SMD отличается особенностями и правилами. Они призваны сохранить элементы и защитить их от перегрева. Несоблюдение требований приводит к потере светильников, поэтому полезно будет рассмотреть вопрос подробнее.
Пайка в заводских условиях
В заводских условиях используются другие технологии пайки, позволяющие одновременно спаять несколько плат. Специальный робот устанавливает необходимые элементы на основание, на рабочую сторону которого методом шелкографии нанесена паяльная паста. Она содержит припой и флюс, при нагреве они переходят в другую фазу и выполняют свои задачи. Флюс обезжиривает контакты и обеспечивает смачивание, а припой под действием капиллярного эффекта затекает в зазоры соединений и обеспечивает прочное соединение SMD элементов.
Процесс происходит в специальной печи, где плата выдерживается определенное время. Длительность контакта и режим нагрева подбираются таким образом, чтобы не вредить SMD светодиодам. Процедура происходит достаточно быстро и обеспечивает пайку элементов в промышленных объемах.
Важно! Повторить такую технологию в домашних условиях не получится, поскольку необходимо обладать полным комплектом оборудования и материалов. Поэтому для любителей важно освоить процесс ручной пайки SMD светодиодов с использованием обычных инструментов и материалов.
Инструменты, которые нам понадобятся
Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.
Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:
- Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https://www.asutpp.ru/payalnik-svoimi-rukami.html
- Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.
- Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.
Рис. 1. Набор иголок для пайки
- Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
Рис. 2: демонтажная оплетка
- Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.
Рис. 3. Оловоотсос
Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.
Необходимые материалы и инструменты
Для пайки SMD светодиодов потребуются:
- паяльник, обладающий нужными параметрами;
- бокорезы, пинцет, ножницы;
- монтажная игла или тонкое шило;
- припой и флюс. Подойдет обычная канифоль или специальный жидкий состав, представляющий собой спиртовой раствор. Часто используют таблетку аспирина;
- тонкая кисточка для нанесения жидкого флюса;
- лупа на регулируемой подставке (кронштейне), которой пользуются ювелиры;
- паяльный фен (компонент паяльной станции).
Обойтись без флюса не удастся, так как расплавленный припой без него не смачивает контакты и не оседает на металле. Спиртовый раствор канифоли специалисты не рекомендуют, так как он малоэффективен и оставляет несмываемый белый налет.
Выбор паяльника является важным этапом подготовки. Оптимальный вариант — паяльная станция с функцией регулировки температуры. Однако, подойдет и обычный низковольтный экземпляр с напряжением питания от 12 до 36 В и мощностью 20-30 Вт. Работать со стандартным устройством на 220 В не рекомендуется, так как их жало слишком сильно нагревается. От этого флюс испаряется быстрее, чем надо, не выполняя свою задачу в нужных пределах. Максимальная температура нагрева — 260°.
Большое значение имеет тип наконечника жала. Обычный конусный — не лучший вариант, оптимальным выбором будет т.н. микроволна. Это срезанный примерно под 45° пруток с небольшим углублением, сделанном в осевом направлении. Оно наполняется жидким припоем и позволяет эффективнее наносить материал на площадки SMD светодиода и платы. При необходимости микроволна действует как отсос излишков припоя, что позволяет избежать капель и потеков.
Оптимальный тип припоя — тонкая проволочка с канифолью внутри. Этот вид позволяет успешно паять светодиоды практически любым паяльником.
Как выпаять SMD?
Столкнулся с проблемой — нужно ВЫпаять мелкий резистор из surface mount платы микроприемника. Оказалось намного сложнее, чем впаять. Как это сделать? Рядом другие детали, вокруг фильтры и резонаторы. Разогреть один контакт вроде могу, но нужно сразу два, да еще и сдвинуть после этого!
Кусочек медной проволоки, диаметром примерно 1мм, залуживаем, кладем на деталь или вплотную вдоль неё, и капельку олова на конец паяльника. В результате олово растекается и греются обе ноги. Можно, в принципе, колечко согнуть вокруг детали – таким образом с помощью обычного паяльника легко отпаиваются даже SMD-шные микросхемы.
Столкнулся с проблемой — нужно ВЫпаять мелкий резистор из surface mount платы микроприемника. Оказалось намного сложнее, чем впаять. Как это сделать? Рядом другие детали, вокруг фильтры и резонаторы. Разогреть один контакт вроде могу, но нужно сразу два, да еще и сдвинуть после этого!
Элементарно. Зачищаем и залуживаем небольшой паяльник, набираем на него чуть припоя, касаемся одновременно обоих ножек компонента и сдвигаем его. Можно также подцепить компонент махоньким пинцетиком. Потренируйтесь на ненужной плате, и все получится .
Сообщение #4. На паяльник с толстым жалом намотать несколько витков жёсткой медной проволоки диаметром 2 – 3 мм,согнутой пополам, чтоб концы оказались как бы продолжением жала.разведя их на длину SMD – элемента, коснуться ими обоих ножек компонента для выпайки.
Конец жала паяльника несколько расплющить и разрезать повдоль пополам, под “змеинный язык”. Два конца отформовать, как удобнее. Использовать для выпайки, касаясь двух выводов одновременно.
Столкнулся с проблемой — нужно ВЫпаять мелкий резистор из surface mount платы микроприемника. Оказалось намного сложнее, чем впаять. Как это сделать? Рядом другие детали, вокруг фильтры и резонаторы. Разогреть один контакт вроде могу, но нужно сразу два, да еще и сдвинуть после этого!
Спасибо за советы — я пробовал примерно таким образом, да что-то как-то не очень. Использовал специальный маленький паяльник (со съемным жалом 3мм), на него напрессовал свернутую трубочкой латунную полоску толщиной 0.8мм или около того, конец расплющил и подточил так , что вышло в торце 4мм x 2мм. И сделал на конце “змеиный язык” или “ласточкин хвост” по длине резистора, примерно 2.5мм. Вернее, пробовал две насадки — одна просто из медной полоски толщиной 0.5 мм, с “вилкой” на конце. А другая помощнее, из латуни, как описано выше.
Вроде все замечательно — а ни хрена, припой на концах резистора и плате не плавится хоть тресни, при том, что на самом жале все жидкое. Может, надо было намного больше припоя на жало наляпать?
О том, чтобы еще чем-то сбоку поддевать, не может быть и речи — когда туда это жало суешь, ничего даже не видно. Может, нужно сначала к нему петельку из тонкой медной проволоки припаять по периметру? Так ведь проблема в том, что по торцам резистора наплывы припоя, получается вроде конуса, за который ничего не цепляется Да и тонкая медная проволока такая непрочная.
А если рядом 1мм проволоку положить, она в аккурат обе соседние детали соединит. То есть, если и не спаяет все три вмемте намертво, то уж точно отпаяет их так же, как и средний. Может, тогда уж лучше медную шапочку на него надеть?
В общем, мучался, мучался, и безрезультатно. На самом деле, по правде, под конец я-таки его сдернул, но так гнусно, что на двойку с минусом. Не знаю уж, как там это вышло, но первым отпаялся соседний с ним (ниже на фото) конденсатор, и куда-то улетел. То есть как раз то, что хуже всего — я ж его номинала не знаю! Но затем повезло — не представите, я его на старом паркетном полу нашел. Надеюсь, не электролит, потому что как он был до того ориентирован, определить уже нельзя. Припаять его назад оказалось по сравнению со всеми предшествующими мучениями просто пара пустяков.
То есть вроде как этот резистор я каким-то чудом одолел. Но это не все — мне то же самое нужно сделать еще на одном или даже 2-3 таких же. А больше я на такие подвиги неспособен, нужно придумать что-нибудь более прямолинейное. И как этого достичь?
Вот фото — этот несчастный резистор стоит горизонтально, вблизи центра, вторым в ряду из трех, которые прямо под верхним (меньшим) керамическим резонатором черного цвета. Через него еще идет граница тени от резонатора. Под резонатором другой резистор, под ним моя головная боль, а еще ниже тот конденсатор-ренегат, он коричневатый. Как этого гада резистора выпаивать, не трогая соседей?
Кстати, это Electron 6 от Hitec.
На самом деле этот резистор — просто перемычка, 0 ом. Может, его можно просто сжечь, а не выпаивать? Подать на него 0.45В с током до, скажем, 3 ампер, может он и того? Кто-нибудь знает, какой ток они держат?
Как паять SMD компоненты
Монтаж ЛЕД элементов технологически значительно отличается от подключения лампы. Пайка SMD светодиодов требует некоторого опыта и навыков. Если их нет, рекомендуется сначала потренироваться на каких-нибудь ненужных кусочках провода. Это поможет овладеть искусством пайки и позволит сохранить светодиоды в рабочем состоянии. Перед началом работы следует осмотреть поверхность платы. Если она покрыта лаком или слоем силикона, следует освободить от них токоведущие дорожки, к которым будут припаяны светодиоды.
Специфика монтажа SMD светодиодов заключается в отсутствии обычных длинных выводов. Элементы устанавливаются на плату и припаиваются к дорожкам, для чего по бокам корпусов ЛЕД приборов имеются маленькие площадки. Работа требует аккуратности и внимания. Важно помнить об опасности нагрева, максимально сокращая время прикосновения паяльника к SMD деталям. Если нет соответствующего инструмента, на жало обычного паяльника наматывают медный провод толщиной около 1 мм. Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента. Рассмотрим порядок действий детальнее:
Порядок работ
Процесс пайки состоит из следующих операций:
- удаление перегоревшего светодиода (если это необходимо);
- зачистка токопроводящих дорожек, нанесение флюса на место пайки;
- установка нового ЛЕД элемента на место;
- пайка контактов;
- очистка места пайки от остатков флюса.
Пайка SMD деталей в домашних условиях
SMD — Surface Mounted Devices — Компоненты для поверхностного монтажа — так расшифровывается эта английская аббревиатура. Они обеспечивают более высокую по сравнению с традиционными деталями плотность монтажа. К тому же монтаж этих элементов, изготовление печатной платы оказываются более технологичными и дешевыми при массовом производстве, поэтому эти элементы получают все большее распространение и постепенно вытесняют классические детали с проволочными выводами.
Монтажу таких деталей посвящено немало статей в Интернете и в печатных изданиях, в своей статье про выбор главного инструмента я уже писал немного по этой теме
. Сейчас хочу ее дополнить. Надеюсь мой опус будет полезен для начинающих и для тех, кто пока с такими компонентами дела не имел.
Выход статьи приурочен к выпуску первого датагорского конструктора
, где таких элементов 4 шт., а собственно процессор PCM2702 имеет супер-мелкие ноги. Поставляемая в комплекте
печатная плата имеет паяльную маску
, что облегчает пайку, однако не отменяет требований к аккуратности, отсутствию перегрева и статики.
Заставить жало не дрожать – невозможно
Ни один человек не способен сделать так, чтобы инструмент (любой – не только паяльник
) не подрагивал в руках. Когда-то давно я читал про мастеров, рисующих миниатюрные картины или росписи. Там была описана технология, которой они пользуются в работе. Суть ее в том, что необходимо согласовывать движения кисти с ударами сердца. От ударов сердца собственно и происходит
неизбежное
подрагивание рук.
Не нужно бороться с дрожью – это бесполезно. Нужно научиться под нее подстраиваться.
Методика “птичий клюв”
Когда птица строит гнездо, то вставляя очередную ветку, она делает короткие и множественные движения
клювом. Даже если нужно подправить уже вставленную в гнездо веточку, каждое действие птица производит совершая несколько мелких и точных движений. По правде говоря эти движения не всегда точны, но в сумме все же дают нужный результат.
Главная ошибка многих новичков в том, что они при пайке пытаются сделать длинное
и непрерывное движение. Это бесполезно. Секрет в том, что необходимо делать короткие движения (в идеале они согласовываются с ударами сердца, но специально концентрироваться на этом не нужно, – со временем это должно получится само собой).
Как припаять резистор к светодиоду
Если в вашей схеме не предусмотрено ограничение тока так называемым драйвером, то можно по-старинке воспользоваться резисторами.
Подключать напрямую в сеть светодиоды нельзя, так как кроме повышенного тока, он еще и переменный. Резистор и драйвер преобразуют ток в постоянный.
Каждому светодиоду в идеале нужен отдельный резистор. Это если диодов немного. Если их, например, сотня, как в некоторых гирляндах, или пусть даже пару десятков, придется приобрести драйвер.
Если сталкиваетесь с понятиями «резистор» и «драйвер» впервые, мы подобрали наглядные инструкции:
Резистор нужно подключать в схеме после питания и до светодиода. Паяется он просто. В главе «Особенности пайки» мы оставили видео, как паять любой контакт (см.выше). Никаких особенностей здесь нет. Единственное, в чем можно сомневаться – это выбор флюса, то есть вещества, которое очищает поверхность контакта от оксидной и/или жировой пленки. Как вариант – специальная паста.
Как безопасно выпаять транзистор, микросхему, диод
Условия пайки
Создавая рабочее место следует обратить особое внимание на его освещение. Паять радиодеталь при полусумраке нельзя. Если же зрение не позволяет четко видеть все детали, то необходимо надевать корректирующие очки.
Электронная плата должна быть четко зафиксирована в пространстве, а телу обеспечено устойчивое положение. Лучше всего работать сидя или стоя на обоих ногах, уверенно удерживая паяльник. Ведь любое неверное движение нанесет невосполнимый вред.
Технология демонтажа радиодеталей
Наконечник паяльника следует точно устанавливать на слой припоя, расположенный в гнезде одной ножки транзистора и быстро расплавлять его.
Затем в это место вводят с обратной стороны иглу и отделяют олово от ножки. Если имеется демонтажная оплетка или оловоотсос, то пользуются ими.
Когда конструкция радиодетали позволяет использовать металлический зажим для отвода тепла от корпуса, то обязательно применяют его.
Если же место для установки наконечника паяльника сильно ограничено, то работают без использования теплосъема.
В этом случае особое внимание обращают на продолжительность пребывания радиодетали при повышенной температуре.
Один из способов выпаивания SMD-элементов.
Часто приходится выпаивать (для замены) транзисторы (или сборки их), КРЕНки в ЖКшниках, микросхемы памяти. Короче, моя технология такая: Берём слюду (хотя-бы прокладку от SMR40200), прогреваем простым паяльником выводы элемента, и, потихоньку, по мере прогрева, всовываем слюду между выводами и платой. Особенно удобно так выпаивать SMDшные транзисторы в инверторах и стабилизаторы на “майне”. Хоть и есть у меня паяльная станция, но чаще пользуюсь этим методом, чтоб окружающие детали не “перенапрягать” нагревом . Попробуйте, вам понравится. Может быть, такая технология уже была описана, но я сам до неё “дошёл”. Жду отзывов.
P.S.: если не в тему, перенесите (удалите) эту писанину.
igor.gm
- 4 Авг 2012
Была уже тема , вот туда бы это все и приаттачить.
— ДВА паяльника. И разумеется набор жал по ширине. Это даже рекомендации по IPC.
Как правильно паять SMD
Как правильно паять SMD? Рано или поздно всем электронщикам приходилось сталкиваться с таким вопросом.
Бывают случаи, когда простым паяльником не подобраться к SMD элементам. В этом случае лучше всего использовать паяльный фен и тонкий металлический пинцет.
В этой статье мы с вами поговорим о том, как же правильно запаивать и отпаивать SMD. Тренироваться будем на трупике телефона. Красным прямоугольничком я показал, что мы будем отпаивать и запаивать обратно.
Для фена нужна подходящая насадка. Выбираем самую маленькую, так как отпаивать и припаивать будет маленькую smd-шку.
А вот вся конструкция в сборе.
С помощью зубочистки наносим флюсплюс на smd-шку.

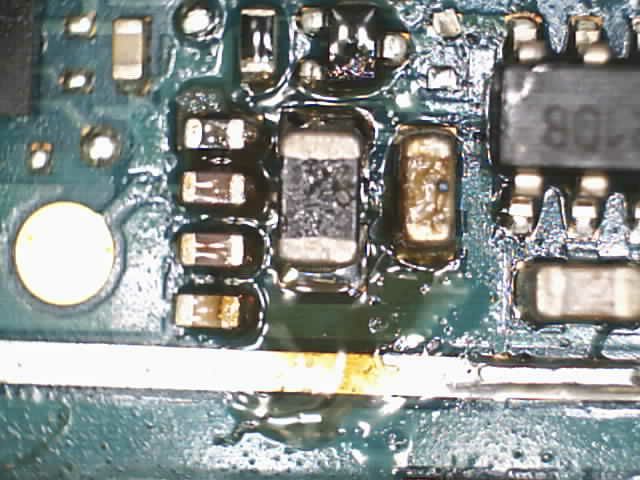

Вот так мы ее смазали.
Выставляем на паяльной станции температуру фена 300-330 градусов и начинаем жарить нашу детальку. Если припой не плавится, то его можно разбавить сплавом Вуда или Розе с помощью тонкого жала паяльника. Как увидим, что припой начинает плавиться, с помощью пицента аккуратно снимаем детальку, не задев smd-шки, которые рядом.

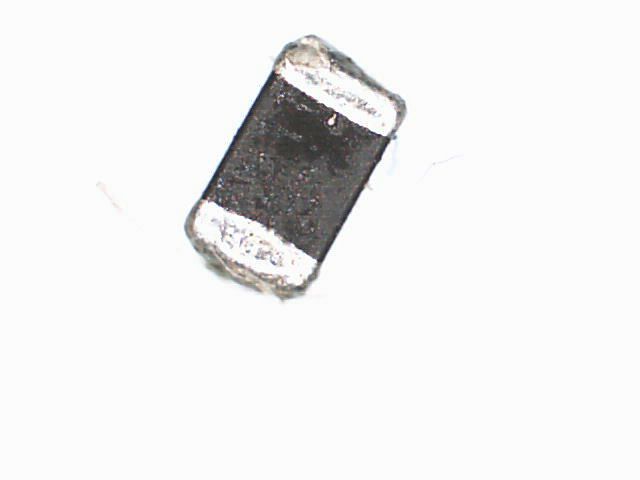

А вот и наша деталька под микроскопом
Теперь припаяем ее обратно. Для этого чистим пятачки (если вы не забыли — это контактные площадки) с помощью медной оплетки.
После того, как мы их почистили от лишнего припоя, нам нужно сделать бугорки с помощью нового припоя. Для этого на кончике жала паяльника берем совсем чуть-чуть припоя.
И делаем бугорки на каждой контактной площадке.
Ставим туда smd-детальку
И пригреваем ее феном, до тех пор, пока припой не растечется по стенкам детальки. Не забывайте про флюс, но его надо очень немного.
В заключении хотелось бы добавить, что данная процедура требует умение работать с мелкими детальками. Сразу все не получится, но кому это надо, со временем научится припаивать и выпаивать SMD-компоненты. Некоторые умельцы припаивают smd-шки с помощью паяльной пасты. Паяльную пасту я использовал при запаивании BGA микросхем в это й статье.
