Орель-101-1 Стерео
Э Эта запись лишь косвенно относится к рубрике ремонтов, поскольку ничего глобального ремонтировать не пришлось. Банальная замена высохших электролитических конденсаторов, чистка и смазка ЛПМ, и проверка характеристик с помощью измерительной кассеты, — и магнитофон, к радости хозяина, великолепно запел.
О Орель-101-1 Стерео один из немногих отечественных магнитофонов, вызывающий уважение, как за свои технические характеристики, так и за качество сборки.
«Бывалые магнитофоноводы» особенно отмечают отличное качество звучания и записи, заслуга которого еще и в применении импортной универсальной головки CANON. Для отечественного магнитофона, произведенного на оборонном заводе наличие импортного элемента — явление весьма редкое.
В Видеосюжет про Орель получился скучным, и малоинформативным, учитывая полное отсутствие комментариев от первого лица, но некоторые фото значительно раскрывают секрет популярности Орели среди меломанов.
В Вероятнее всего, инженеры Днепропетровского машиностроительного завода, разрабатывая Орель-101-1, вдохновлялись импортным изделием компании Toshiba: AUREX PC-D15
П Первое, что бросается в глаза, еще не влезая внутрь магнитофона — это его компактный размер и большой вес. Создается впечатление, что этот «малыш» весь сделан из монолитного куска металла. Железа в нем, действительно, не пожалели.
П Под крышкой нас ожидает пример того, как должно было выглядеть каждое бытовое электронное изделие. Магнитофон имеет блочную конструкцию, что значительно упрощает его обслуживание и ремонт. Все регулировочные элементы ориентированны вверх, что позволяет произвести подстройку вообще ничего не откручивая и не вынимая.

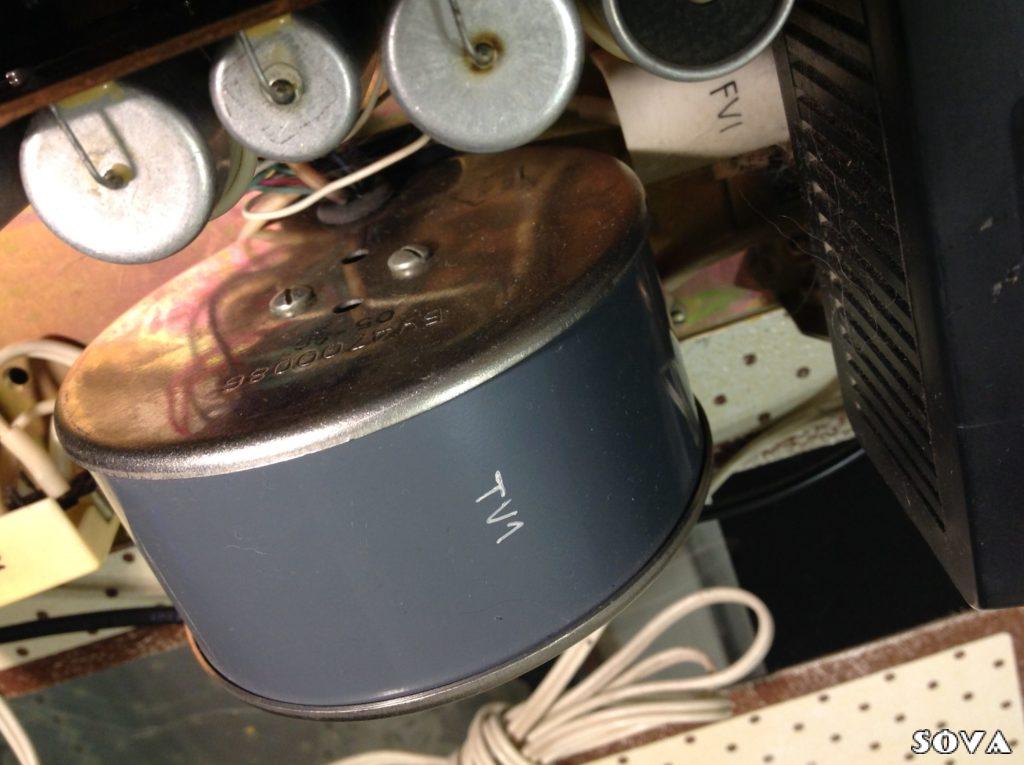

В В традиционной отечественной компоновке узлов, трансформатор располагается в дальнем углу с левой стороны, напротив ЛПМ. В Орель-101-1 инженеры поступили разумнее, разместив трансформатор максимально далеко от ЛПМ, чем ослабили влияние сетевых наводок на магнитную головку. Кроме того, применен тороидальный трансформатор, да еще и в пермаллоевом экране. Другими словами, приняты все возможные меры, чтобы сетевой фон не проникал в звуковой тракт.

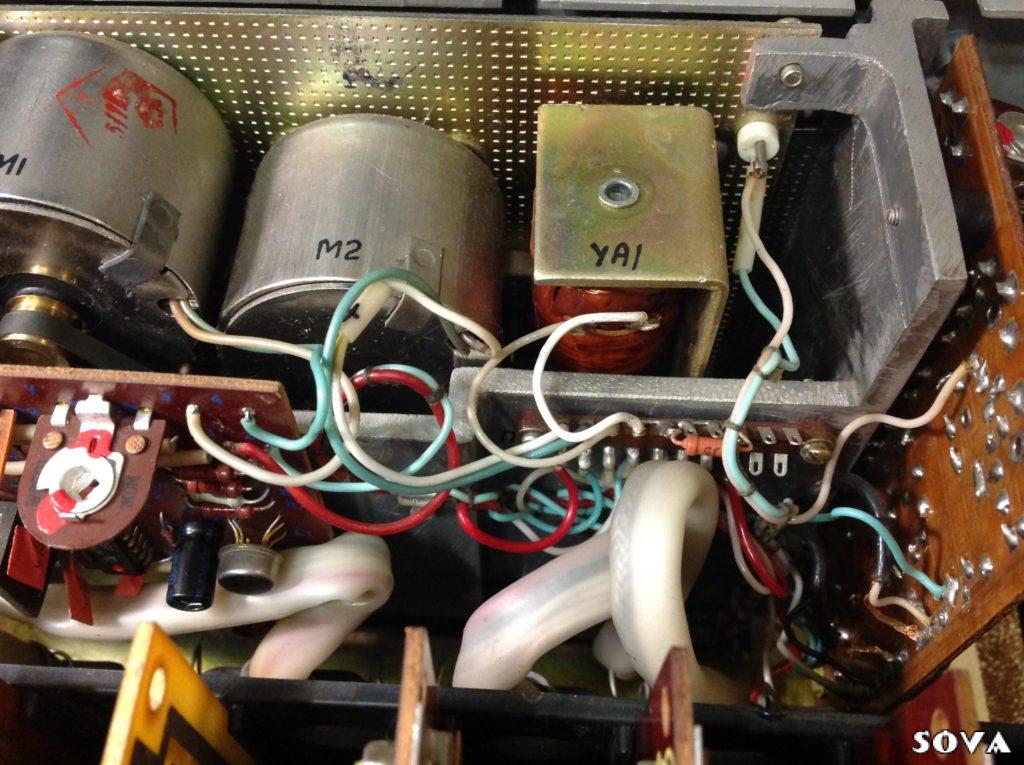

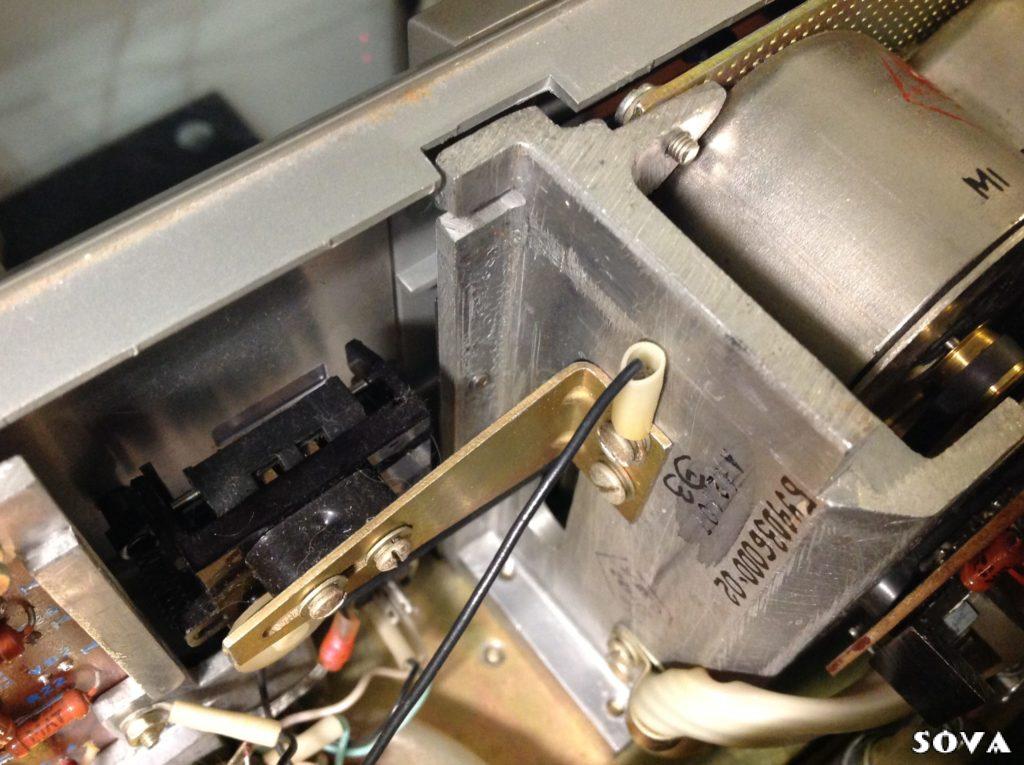

П Потрясающе монументально выглядит станина ЛПМ, выполненная из цельного фрезерованного куска алюминиевого сплава.

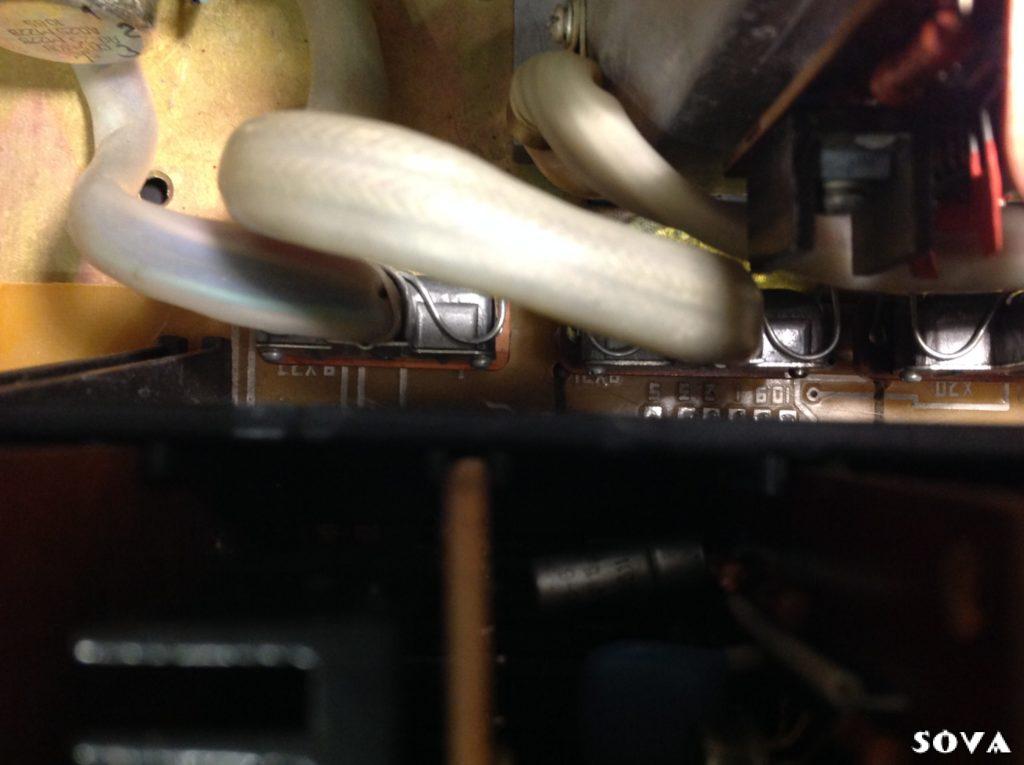

О Отдельного внимания заслуживают разъемы, примененные в магнитофоне. Во-первых, речь о разъемах, соединяющих все платы с основной платой. Контакты посеребренные, разъемы плотно крепятся к платам, крепеж покрыт тонким (!) слоем салатовой краски, исключая самопроизвольное раскручивание болтов и гаек.
Н Ну, и вот эти «воистину» военные разъемы, идущие от ЛПМ, индикатора, и регуляторов передней панели, венчают общую монументальную картину.

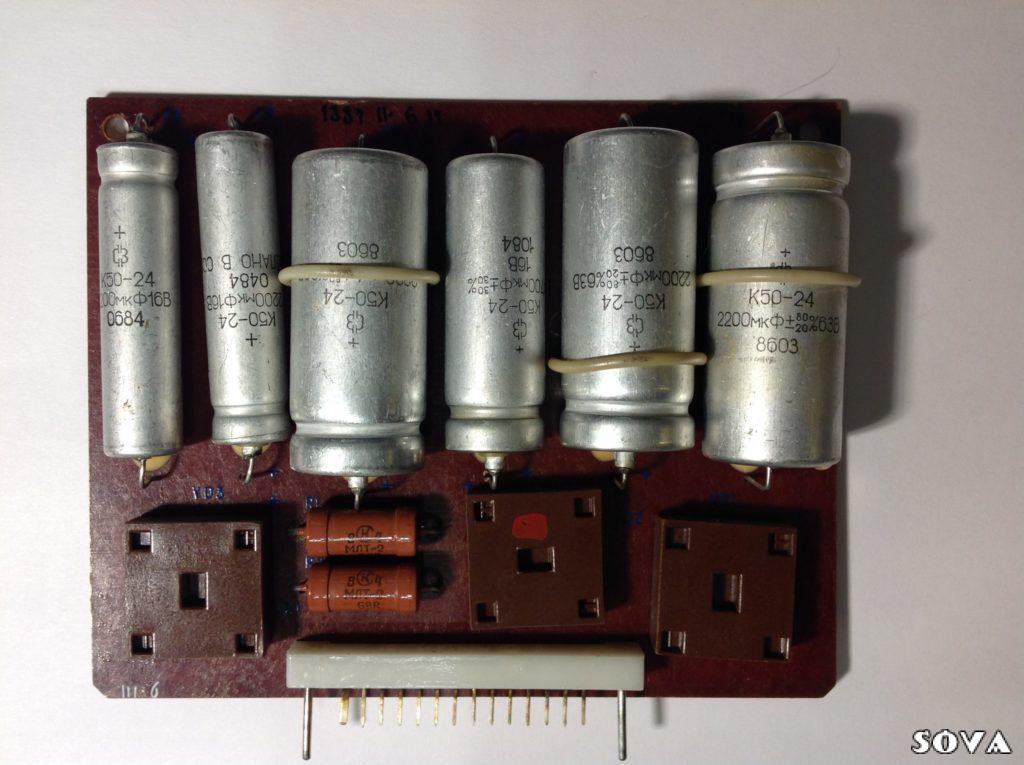

Н На фото закрался старый советский конденсатор. На самом деле их осталось несколько. Кто занимается реставрацией, или просто ремонтом старой аппаратуры, часто сталкиваются с тем, что неполярных электролитических конденсаторов нет в наличии или под рукой, а ставить последовательно, «навстречу друг другу», два полярных — «колхоз». Вот и в этом случае, несколько «неполярников» остались не заменены. Еще хуже история с аксиальными электролитическими конденсаторами. Хуже в плане «доставаемости». А в плане выживаемости — они намного долговечнее своих младших «неполярных собратьев». Вот и в этом аппарате аксиальные электролитические конденсаторы остались родные, т.к. их емкость и ESR в норме. К сожалению, так бывает редко, но на этот раз владельцу повезло. Все-таки, не все электронные компоненты в этом магнитофоне имеют военную приемку.

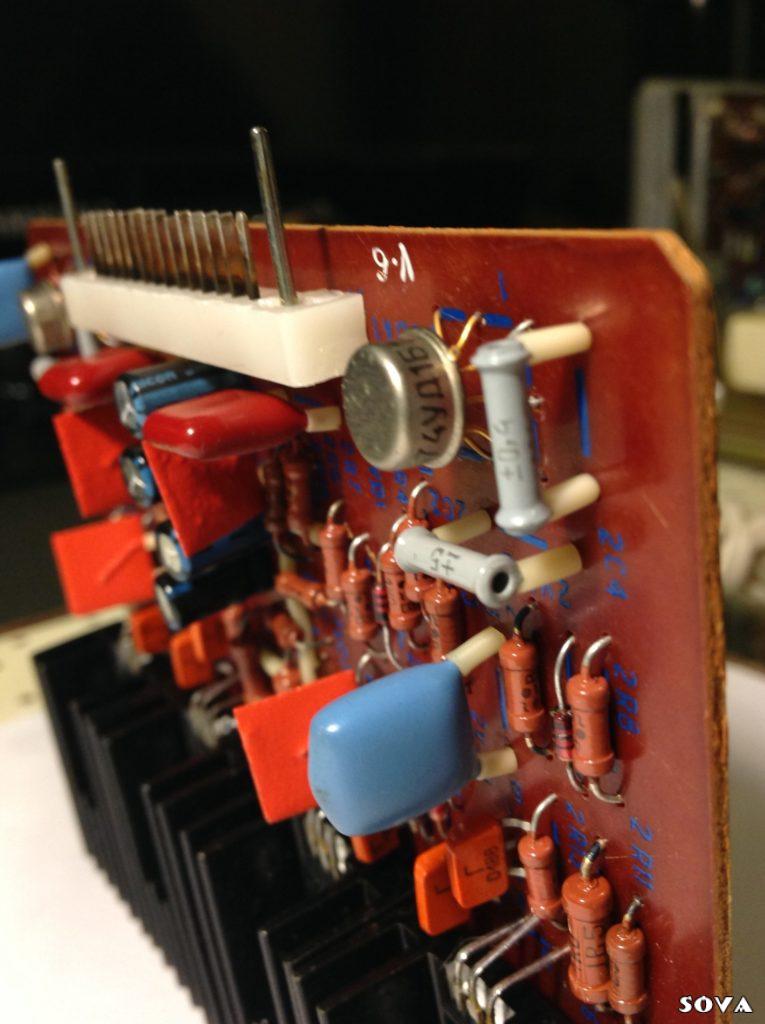

Е Еще к особенностям Орель-101-1 можно отнести применение дорогих, по сегодняшним меркам, операционных усилителей, выполненных в металле. Конечно, есть ОУ в пластике, с гораздо более выдающимися параметрами, но из отечественных одни из самых лучших уже установлены здесь. Сегодня, любители моддинга легко найдут замену этим ОУ, и смогут выжать из штатной схемотехники еще немного децибел в пользу сигнала по отношению к шуму. Но даже без этих мер Орель-101-1 прекрасно звучит.
В Выводы. Магнитофон, попавший ко мне на обслуживание был выпущен в мае 1986 года. На момент проведения профилактики ему был 31год. Наличие потертостей вокруг кнопок, наклейки возле кнопки «Сеть», и некоторых других косвенных признаков указывало на то, что магнитофон эксплуатировался, и достаточно активно. Судя по отсутствию не заводских паек — магнитофон не бывал в ремонте никогда. С точки зрения сохранности механики, в первую очередь, — он оказался в отличном состоянии. Надежность великолепная! Раздельная компоновка УВ и УЗ подталкивает к мысли несложного внедрения сквозного канала, но если уж и «влезать в этот лес», то придется начинать с механики, поскольку ее брутальность не гарантирует высокого качества. Т.е. качество высокое для своего времени, безусловно. Но по прошествии лет, появились магнитофоны с более интеллектуальной системой управления, более аккуратным обращением с лентой, с более тихими ЛПМ, и т.д. Другими словами, Орель-101-1 ценен таким, какой есть. По праву один из самых качественных, технически продуманных, и великолепно исполненных магнитофонов своего времени.

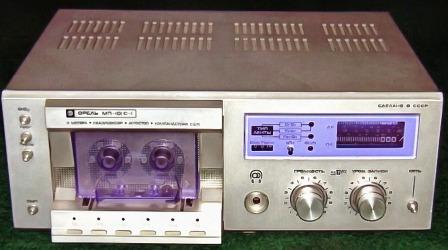

Магнитофон Орель 101-1 Стерео — дороже золота
Магнитофон Орель 101-1 Стерео — это один из немногих советских магнитофонов, который вызывает уважение, как за свои технические параметры, так и за само качество сборки.
Магнитофон Орель 101-1 Стерео
Меломаны особо отмечают превосходное качество звучания, а также записи, конечно заслуга этого всего в использовании импортной головки от CANON. Для СССР магнитофона Орель 101-1, произведенном на оборонном заводе наличие такой импортной головки — явление крайне редчайшее.
Левчук Александр Николаевич©
Кстати, Орель — это редкий советский магнитофон, где магнитная головка стоила дороже, чем сам магнитофон.
В г.Днепропетровске на машиностроительном заводе с 1952 года выпускали радиолокационные системы ПВО и в этом своём пути он достиг мирового признания. Однако, в середине 70- х годов, завод вдруг начинает выпускать уникальный магнитофон «Орель 306 стерео». Конечно в 1982 году магнитофон этот улучшили до 2-го класса, но на этом возможность усовершенствований данной модели исчерпали.

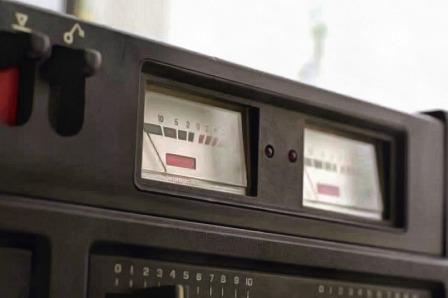

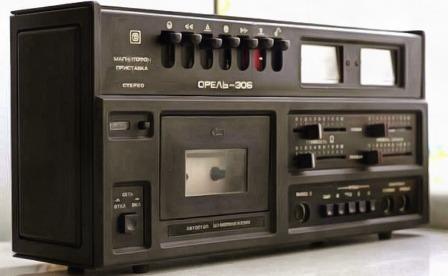

Магнитофон Орель 306
Магнитофон-приставку 1-го класса привелось разрабатывать «с самого нуля». В 1984 году завод г.Днепропетровске выпустил небольшую опытную партию магнитофонов именно первого класса с названием Орель 101 стерео.
Орель 306
Этот советский магнитофон получился уникальный.
Так что же в уникального в ОРЕЛЬ 101?
Первоклассная кассетная дека, плюс сквозной канал, пользовалась небывалым спросом.
Конечно конструкторы смотрели на будущее, ведь Орель 101 можно будет выпустить как магнитофон высшего класса. Тем не менее, СССР магнитофон прекратили выпускать, причем на стадии подготовки к большому серийному производству.

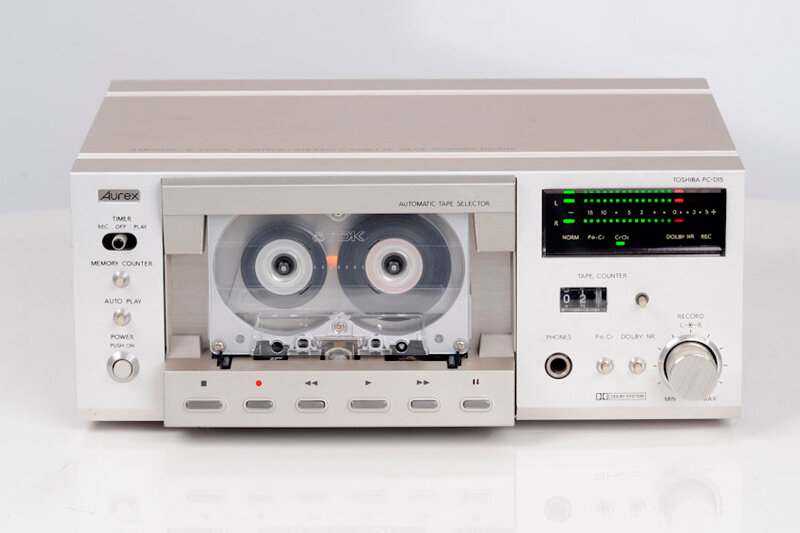

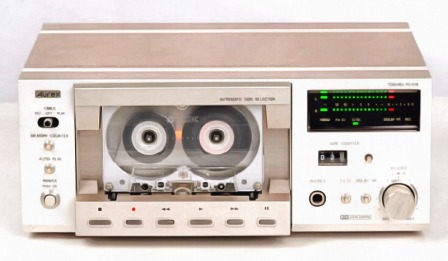

Магнитофон AUREX
Так кому магнитофон Орель так не угодил!?
Всё просто, для СССР магнитофона вместо отечественных головок со сквозным каналом, советские звукоконструкторы применяли Японские, производства фирмы AKAI.
Магнитофон Орель 101-1 внутри
В магнитофоне «Орель 101-1-стерео» — ставили совсем другой усилитель и устанавливали сендастовую головку 3Д080 «Вильма», а также сендастовую головку «CANON».
Как правильно использовать старые кассеты
Также часто устанавливали пермалоевые головки «Mitsumi» она хоть и не была такая износоустойчивая, как таже сендастовая , но звук был более мягкий и прозрачный + низкие частоты намного лучше.

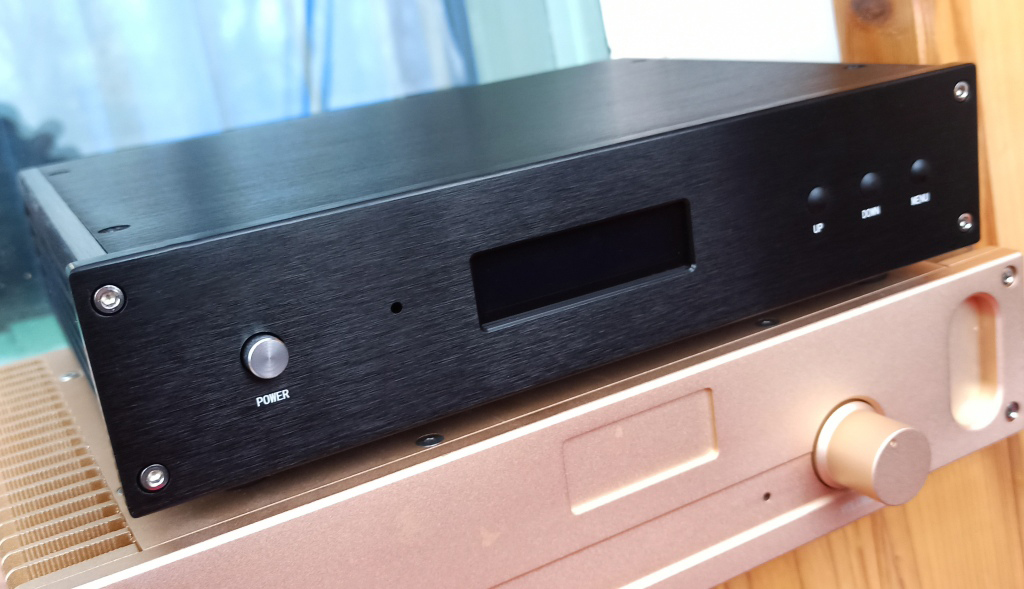

ЦАП на 1794
В рамках подготовки к производству, торгпредство СССР начала переговоры с компанией AKAI о покупке большой партии головок, но японцы наоборот запросили большую цену.
В пересчете на рубли цена закупки за 1 головку акай была 260 рублей .
Магнитофон Орель 101-1 Стерео
В СССР цена 1 грамма золота составляла 25 рублей, т.е. одна головка Акай обходилась бы СССР в 10 грамма золота. Кстати, сама головка AKAI весила меньше 6 грамм.
Тогда цена магнитофона Орель 101-1-стерео составляла бы аж 440 рублей, т.е. головка Акай стоила бы больше половины цены всего магнитофона. Поэтому и не стали продавать в СССР этот магнитофон -приставку.
ЦАП Audiophile V2 на 9038 + клон FM711
Я надеюсь, что эта статья « Магнитофон Орель 101-1 Стерео » немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы мы могли вернуться к вам.
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
Вам нужен хороший фонокорректор, новый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией приобрести хорошую звуковую технику…
Будут вопросы пишите помогу чем смогу это моя цель и программа, помогать людям найти свой звук.
Желаю удачи в поиске своего звука! На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.
Орель МП-101-с1
Приветствую Вас товарищи соклубники.Представляю Вашему вниманию очередной отечественный шедевр "магнитофоно-строения".Попал он ко мне случайно, можно сказать спас от мусорного контейнера.Его хозяин мой знакомый пообещал поискать от него литературу.Аппарат полностью исправен я лишь заменил пасик.Кому интересно пишите.
Интересная компановка плат, как в маяках, нотах, и ЭВМ)
Ну и куча пыли из 90-х в комплекте)
Комментарии 47
Тонвал у него зачетный. Большого диаметра и матовый.
Из проблем, что были у меня, накрывались транзисторы на плате управления кт315, перебился провод в контуре стирающей бошки из-за чего ГСП через раз работал, т.к. сам бошка — элемент контура. Ну и тормозную нить на валах кассетоприемников смазывать надо, иначе скрипеть начинало конкретно!
Также почти сделал для него электронный счетчик (оптопару не успел внедрить от мышки) и в задумках была идея доработать систему, чтоб поиск по паузам работал, типа при перемотке оставлять включенным УВ и электромагнит выдвигать под турель с головками, чтоб падали не до конца, но…
остался на старом месте работы в 94 году, когда уволился.
А… еще проводной пульт ДУ сделать успел на герконовой клавиатуре от оргтекста (если кто знает такой агрегат).
Я бы для ностальгии взял его, если состояние идеальное
ЗЫ
Вспомнил, еще ломалась кнопка МП7, заменил на большую, но обпиленную МП2, и менял индикатор люминисцентный (он с напыленной на него мелкосхемой управления, она-то и накрылась)
Внутрянка — военное производство!
Хотя, сама дека по уровню, как импортные середины — конца 70-х.
Знатный был аппарат. Судя по надписям от руки на платах и деталях это был побочный продукт военки.
Стоит у родителей такой. В детстве гонял за рулём ))) а сейчас кассету вставил на пробу, а он голодный (
Очень нравится кассетоприёмник открытого типа.
А на него крышечка была прикольная.
Был у меня такой лет 25 назад.
Шикарнейший звук.
Завидую)))
А под ним, что там, что то не распознал?!
Там мои старенькие Амфитоны 50 ас-022, на днях приедут новые подвесы, буду менять, потом поделюсь результатом.
Ааа, запамятовал давно их не видел у дядьки были от катушечника пели чудно помню.
симпатичный ! про качество не знаю-не могу сказать ! а вот такой у меня был-редкостное г…но .:-)))
Ну это как бы совсем другой класс.
дак понятно! но у нас что первый, что второй, что высший одни руки из жопы делали… все летело… ;-)))
симпатичный ! про качество не знаю-не могу сказать ! а вот такой у меня был-редкостное г…но .:-)))
так у ТС первоклашка, а твой 2 класса
дак это понятно! 1.2.высший ! я в своё время все перебрал-все накрывалось медным тазом… ;-)) делали в то врем на отъе…сь! ;-))
У меня Маяк 120й за восемь лет ни разу в реанимации небыл, а усилок Амфитон А1-01 частый гость больничной койки был. Два раза в год стабильно.
;-)) последней моей чашей терпения был Илеть-102…;-(( все -продал этот хлам и перешёл на Японскую деку, которая до сих пор работает! 🙂
Ну в конце 80х на японцев не сильно разживешься, именно тогда он и был у меня. А вообще отечественная техника чудеса издавала, один аппарат мог ходить безпроблемно, а другой из ремонтов не вылазить.
А если собран 31го декабря во вторую смену то это беда! 🙂
Были еще мозговыносящие дэки Вильма, страдал знакомый от такого.
все правильно написал! ;-)) квартальный план когда горел-вообще брак гнали! :-)))
Работал в 1988г на предприятии монтажником радиоаппаратуры, знаю что такое конец квартала и года. Начальство в панике, не будет плана, не будет премии, прогресивки, 13й и 14й зарплат. На коленях упрашивали в субботу выйти. У нас встречное заявление, спирт будет? Если да то выходим. Конвеер у нас веселый был, младшему 18, самому старшему 27. Бедный наш мастер Сан Саныч был с нами.
Это еще что, молодость, покарантосили с пацанами до трех ночи, утром на 7.00
на работу, на конвеер. Прихожу весь печальный и работаю. Смотрю коллега тоже в грусти, почти до утра тоже грустил. В общем посмотрел он на меня и говорит "хреновенько?" Да отвечаю. Ща будем лечится, идет и вырубает конвеер. Прибегает красный как огнетушитель Сан Саныч, и с воплями почему стоит конвеер тут же его включает. Василий не долго размышляя встает,
и с фразой"Саныч! Технология не выдерживается! Мы военку гоним, места пайки чем мыть надо? Спиртом! А мы спирто-бензинкой!"
И вырубает конвеер. Такая борьба продолжается минут 10-15, в конце концов Саныч сдается и приносит Литровую пляху от молока спиртяки.
Весь конвеер завтракает и принимается за работу. Представитель воензаказчика вообще всегда на веселе ходил, так как ему хрен откажут в дозе гормона
счастья. Там ходила спиртовая валюта. Нам, монтажникам, для промывки пайки по тех.карте должны
были выдавать спирт, а выдавали спирто-бензиновую смесь. А спиртяку
ныкали себе.
Как звучит орель 101 1
Интересное про Орель 101
Soleg: На сайте у Валерия в описании прочитал следующее: "Наличие раздельных магнитных головок записи и воспроизведения, дает возможность прослушивать записанный сигнал непосредственно во время записи." Что еще раз подтверждает, что аппарат готовился к выпуску в трех-головочном исполнении. Кто не в курсе, головок там две: ГС и ГУ, соответственно никакой возможности прослушивать записанный сигнал во время записи нет и в помине.
para bellum: мало что когда планировали. а вот скажите-есть ли там в механике место под второй маховик ?
aniv54: para bellum сейчас вскрою, посмотрю, на столе на работе стоит
Soleg: para bellum, я вообще-то о трех головках говорил, а не двухвальной протяжке. при чем здесь "второй маховик"?
para bellum: а как Вы себе представляете стабильный прижим ленты к комбинированной голове без применения закрытого тракта?За счет внутреннего кассетного что ли?
Валерий Харченко: Ребята, так было написано в каталоге "Бытовая радиоаппаратура в 1988 году", как оно часто происходило в действительности Вы сами знаете. Там же, в каталоге описана и МП "Орель-201-стерео" и тоже с 3 головками, хотя у меня есть в коллекции обе модели (правда пока я до их фотосессии не добрался) и там только по 2 головки.
para bellum: Господа,я к сожалению никогда не разбирал 101-ю Орель и механики не видел,но опыт подсказывает,что намерения поставить сквозной канал так и остались только намерениями именно из-за примененного ЛПМ.
aniv54: para bellum место под второй маховик явно не предусмотрено
para bellum: думаю что вопрос с тремя головками на этом ЛПМ можно закрыть
Soleg: очень легко себе представляю, более того, многие опытные товарищи его — ентот второй вал, вообще вырывают с корнем, потому как из-за задубевшей резины, из-за пассиков он начинает больше мешать, нежели помогать. вообще, мне кажется, что два вала это очередной маркетинговый ход, а сколько их было..
para bellum: Soleg пишет: два вала это очередной маркетинговый ход, Ага,давайте представим себе что все кассетные деки со сквозным каналом и закрытым трактом-это фуфло,сойдет и один маховик и голову стирающую оставим как в универсальном тракте широкую -да и прямой привод туфта-другое дело от презерватива резиновым кольцом пассик. А то что фетр прижима в кассете будет прижимать ленту в промежуток между сердечниками комбинированной головы так это происки империализма
aniv54: насколько помню схему Орели, там раздельные УЗ и УВ, так что применение комбинированной головки явно напрашивается, про закрытый тракт -вопрос особый, помню сколько возился на катушечнике TEAC Х1000R пока протяжку отстроил, на кассетниках вроде проблем не было
para bellum: Я не претендую,что много видел кассетников со сквозным каналом.Я понимаю что возможны аппараты с одним маховиком и комбинированной головой.Но все что проходили через меня были именно с закрытым трактом.Наверно это неспроста
VladimirAd: У нас планов было громадье, только вот выполнить руки не доходили. У меня есть гибрид, Вильма 102, должна была идти со сквозным каналом, у меня нет. Все родное кроме лентопротяжки и головы естественно. Кнопка вход-выход пластиковой пробочкой заткнута.
алпамыс: para bellum пишет: но опыт подсказывает,что намерения поставить сквозной канал так и остались только намерениями именно из-за примененного ЛПМ. А разве в Союзе выпускались комбинированные головы. Интересно сколько бы она стоила со сквозным каналом. Может какие эксклюзивные ЛПМ фирмы производили сами. Но я сравнил лентопротяжку от SONY 1996 года с ЛПМ 777 Шарпа , разница по времени большая , ЛПМ одинаковые за исключением количества движков, так двигатели в обоих стоят одной фирмы. Возможно какая-то фирма выпускала ЛПМ для разных фирм под заказ. А те уже сами придумывали ставить сквозной канал или реверс, вот два тонвала и стоят в ЛПМ.
Soleg: Наверное ) Вообще то за натяжении пленки отвечал подающий узел подкассетника, а именно его подтормаживание. Кстати, фетр кассеты именно в "промежутке" и прижимает пленку. Хотя, например, в Вильме 102 имеется отвод этого прижима, но нет "вилки" на излете ГВ. Потрясающая самоуверенность конструкторов! Орбиту 121 тоже готовили со сквозным каналом, и ЛПМ там тоже вроде не двухвальный. Хотя, надо признать 3-головочных одновальных аппаратов я тоже мало видел.
WWZ: para bellum пишет: а как Вы себе представляете стабильный прижим ленты к комбинированной голове без применения закрытого тракта?За счет внутреннего кассетного что ли? Масса дек со сквозным каналом и одним ведущим валом, навскидку: Teac A-300 Kenwood KX-2060 Technics RS-M260 Aurex PC-X60AD и множество других, так что дело не в закрытом тракте, а в качестве изготовления самого тракта вообще.
Miha_Ch: Выпускалась головка 3АВ24Н10, очень неважная по качеству,ставилась на ВИЛЬМЫ 102 ,я ее вживую не видел, но ,судя по фото, она даже не типа"сэндвич", а просто в одном корпусе, представляю какие наводки там шли при записи. Сони соням рознь. Лентопротяжки у большинства аппаратов что у импортных, что у отечественных были совершенно разные. Только у магнитол в девяностых пошли типовые. Кстати два тонвала применялись в основном для уменьшения детонации.Встречаются аппарты со сквозным каналом и с одним валом. Реально схема с двумя валами(закрытый тракт) хорошо получалась у очень немногих фирм (например у Накамичи,там валы разного диаметра)
алпамыс: Вот откуда ветер дует Более года инженеры и разработчики Nakamichi работали над конструкцией кассетной деки, которая решила бы все основные проблемы, связанные с кассетами, и при этом не уступала бы по качеству звучания катушечным магнитофонам. В 1973 году такая дека была, наконец, создана. Были значительно расширены операционные возможности деки, к которым была добавлена удобная функция автореверса. Miha_Ch пишет: схема с двумя валами(закрытый тракт) хорошо получалась у очень немногих фирм (например у Накамичи,там валы разного диаметра) у меня в Соньке такие и стоят, наверное делали по лицензии.
Серёга: 1.Уважаемые, сквозняк на кассетнике с одим валом нормальное явление. 2. Головы Вильмы 102 — 3АВ24 реально существовали (одна досталась Солегу вместе с Вильмой от меня) и "вилка" там есть. Голова пишет до 18 кил спокойно и чем она плоха знает только наверное Миха_Ч который её даже живьем не видел 3. Двухвальный ЛМП уже предполагает разные диаметры маховиков для создания натяжения и стабилизации прохода ленты именно так и сделано в В102 (маховики маркированы) а для выбора петли в каретке В102 — на подающий ролик надета качалка из фосфористой бронзы с нашлепкой из капралона — что б ленту не тереть. Между прочим у сквозняка в кассетном аппарате с комбинированной головой есть и минус — поскольку зазоры ГЗ и ГВ недалеко — четко слышно слабую реверберацию при контроле особенно при нормальном уровне, несмотря на мет пластину экрана у 3АВ24 между ГЗ и ГВ. А это и неизбежно иначе как разместить голову увеличенной ширины в стандартном окне и обеспечить при этом работу фетр прижима. Судя по бюллетеню Electronic Industry of Asia (был такой журнальчик — за валюту выписываемый в нашей бывшей конторе) ЛМП брэнды покупали у других менее известных контор но сьевших собаку на этом деле.
Miha_Ch: По паспорту 3АВ24 пишет до 14 кГц, на уровне -20дБ. Хотя Вам может просто достался удачный экземпляр. При плохой комбинированной головке сигнал с воспроизводящего блока оказывает влияние на ток записи и ток подмагничивания, делая невозможным установить оптимальные уровни. С этим явлением сталкивались пользователи дек AKAI. Поэтому инженеры Накамичи решили устранить проблему кардинально, умудрившись "впихнуть" раздельные головки в тракт.
Miha_Ch: У меня возникла идея, посетить еще раз Политехнический музей, и сфотографировать ту опытную Орель,что там стоит. На лицевой панели у нее много чего понаписали, в том числе "сквозной канал".
Soleg: Обязательно ее сфотографировать. Подтверждаю, Вильма 102 звучит очень достойно (правда, не слышал 104), по мне так это самый лучший по звуку аппарат в СССР. Никакой реверберации я не слышал, хотя у Сереги это возможно профессиональный слух такой — человек звуком профессионально занимается. Сергей, вилки там нет как нет, а есть "рога" для отвода фетрового прижима кассеты, но расположены они на расстоянии шире пленки в кассете, соответственно пленка ой, как хорошо елозит поперек головки, если принимающий ролик не того!
para bellum: Soleg пишет: если принимающий ролик не того! тогда "ф топку" такой ЛПМ.
Серёга: Это Вы фирме Макс Планк скажите А если серьезно то каретка в В 102 — юстируется в сборе (под 2 маховика) и поставляется так для ремонта ролики там точеные (латунь) шлифованные "бочкой".. впрочем это уже история. Вилки там действительно нет но штифты есть.
para bellum: Фирме "Эрнест Планк" наверное? так ЛПМ собран "по лицензии"-то есть кривыми советскими руками. Во всяком случае он явно лучше чем любимые Маяк с Вегой (не говоря уже об ужасе по имени RRR МП7210 )
алпамыс: Как обстоят дела в SONY KA333es Как видно на фото над подающим роликом стоит направляющая. Когда свой разбирал то меня удивило не то, что маховики разного диаметра а то что сами тонвалы тоже по диметру разные, хотя дека с реверсом.
Zona_Kem: алпамыс пишет: маховики разного диаметра а то что сами тонвалы тоже по диметру разные, хотя дека с реверсом. Дык маховики разного диаметра сделаны для борьбы с биениями, а если тонвалы будут одного диаметра, а маховики разного, а тянуться все это будет одним пассиком с одного двигла, то лента или в гармонь соберется или будет проскальзывать
Серёга: тьфу ты с физиком спутал. Королей я путаю с тузами. Между прочим На вильме черные ящщыки делали и спецовку типа М70.
para bellum: Серёга пишет: спецовку типа М70. у меня на работе в КБ НПО им.Козицкого такая Вильма стояла..жаль что неподъемная была
LOKER: Серёга пишет: разместить голову увеличенной ширины в стандартном окне и обеспечить при этом работу фетр прижима. а вот такая инфа интересная, для настройки кассетных Маяков закупали кассеты фирмы BASF, потом что-то не срослось в снабжении и купили японских кассет, а там прижим фетровый чуть ли не на все окошко и к родным маяковским головкам ну никак не хотел прижиматься, пришлось вручную выколупывать эти широченные прижимы и ставить от басовских кассет узенькие. Это я к тому, что у японцев может и кассеты спешиал продавались с широким фетровым прижимом для ЛПМ сквозного тракта.
алпамыс: Zona_Kem пишет: Дык маховики разного диаметра сделаны для борьбы с биениями, а если тонвалы будут одного диаметра, а маховики разного, а тянуться все это будет одним пассиком с одного двигла, то лента или в гармонь соберется или будет проскальзывать Возможно ЛПМ так и задумывался если его поставить на деку без реверса и пассик заправить по другому. А так как дека с реверсом то маховики крутятся в разные стороны и никакого участия левый не принимает участия при воспр. в прямом направлении, и наоборот. Тема пошла не в то русло. А какие проблемы поставить в Орель подходящую комб. головку, подключить в ус. записи и воспр. напрямую и поставить переключатель для контроля входа\ выхода (лучше микруху на полевиках) , с контролем сигнала индикатора разобраться. Возникает вопрос а надо ли это делать и как стабильно поведёт себя тракт прохождения ленты. Нет под рукой фотоапп. но даже видел гдето на фото лпм . При воспр. в среднее окно кассеты входит стир. и унив. головка а в меленькие окна слева и справа входят направляющие. по другим схемам в среднее головка записи и воспр. а в маленькие направляющие с вмонтированных в них головкой стирания. Вся конструкция вместе стоит на каретке, и если такую поставить на каретку в Орель то может имеет смысл повозиться.
VladimirLuk: Что самое поразительное, ОРЕЛЬ 101 — это лучший кассетный аппарат из Советского радиопрома.
para bellum: VladimirLuk пишет: Что самое поразительное, И что в этом поразительного?
алпамыс: Да вроде ничего поразительного нет. Кто нибудь заснял бы внутренности чтоб увидеть что на ширпотреб он никак не тянет. Я не забуду когда его поднесли к прилавку меня поразила не невзрачная коробка из картона а упаковка полностью из двух половинок пенопласта. Незнаю какие холодильники они выпускали по качеству но качество сборки Орели было на высоте. Кстати была у меня ранее Орель-206 , симпотичный вертикальный аппарат с большими стрел. индикаторами. Фото на сайте не присутствует.
