Би линза какие лампы ставить

Что стоит учесть при выборе би-ксеноновых линз?

Ксенон освещает дорожное полотно в среднем на 55% лучше галогеновых ламп. Но неправильная установка больше вредит водителю, чем приносит пользу — засветы, ослепления встречной полосы, неправильное преломление лучей. Решить вопрос можно установкой биксеноновых линз. Они регулируют подачу светового потока и направляют луч под нужным углом не зависимо от параметров отражателя фары. Би-линзы — это готовые модули, не требующие дополнительной настройки перед и после установки. Ниже представлены 6 факторов, на которые стоит обратить внимание перед выбором билинз.

№1 Тип линзы

• штатные;
• универсальные.

Штатные устанавливаются изначально на автозаводах, поэтому имеют стандартные монтажные размеры. Примером является продукция компаний Hella, Bosh и Koito. Если на вашем автомобиле изначально стояли линзы, то следует искать готовые модули под штатные размеры.

Универсальные билинзы предназначены для переоборудования галогеновой оптики любого автомобиля. Модели отличаются монтажными цоколями, обозначаемыми буквой H., например, H4, H7, HB3 и пр. Универсальные линзы подбираются под цоколь оптики на модернизируемом автомобиле.

Профессиональные установщики предпочитают устанавливать штатные линзы в рефлекторную оптику при помощи шпилек. Такой способ монтажа максимально надежно фиксирует модуль внутри отражателя фары. Наибольшей популярностью пользуется линза Hella 3R за счет своих высоких эксплуатационных характеристик и доступной цены.

№2 Тип лампы

Различают 3 типа ламп для би-линз:

; ;
• гибридные.

Штатные устанавливаются на заводе-автопроизводителе совместно со стандартными линзами. Маркировка их цоколей начинается с буквы D, например, D1, D2, D3, D4, D2S и пр. Стоимость хороших ламп стартует от 2000 руб. за штуку.

Универсальные лампы подбираются под различные виды билинз. Тип цоколя маркируется Н и НВ. Наиболее распространены линзы под лампу с цоколем Н1. Эти лампы гораздо доступнее штатных и могут быть заменены светодиодными аналогами, например, моделью RoundLight H1.

Гибридные ксеноновые лампы часто устанавливаются в биксеноновых линзах конкретного производителя. Они уникальны и не относятся к штатным или универсальным лампам. Встречаются сейчас крайне редко.

№3 Световые характеристики

Световые характеристики биксеноновых линз определяется поколением модулей. Рассмотрим 3 группы билинз, которые пользуются высокой популярностью благодаря оптимальному сочетанию функциональности и стоимости:

• G4 — четвертое поколение. Характеризуется отчетливой границей светотеней. При свечении имеет ярко выраженную ступеньку с границей голубоватого оттенка. Ближний свет — максимально широкий, но низкий относительно дороги. Дальний — протяженный и узкий со сниженной яркостью по бокам.
• G5 — пятое поколение. Обеспечивает широкий ближний свет. Свечение билинз доступно на удаленности 2 метров от габарита автомобиля. Свет с несколько размытой световой границей, но на качество освещенности дороги не влияет.
• Q5 — шестое поколение. Би-линзы выпускаются круглой и квадратной формы. Отличаются высоким качеством освещения — четкая граница светотени, насыщенный луч света, усиленная конструкция модуля.

Чем выше поколение, тем более долговечными являются модули. Сказывается применение более качественных материалов и электронных компонентов.

№4 Размеры

Среди водителей распространено ошибочное мнение — чем больше билинза, тем лучше уровень освещенности на дороге. Подбирать размер блока следует под оптику и габариты конкретного автомобиля. Распространенные размеры:

• 1,8 (2,0) дюйма — устанавливаются в ПТФ автомобилей и оптику мотоциклов;
• 2,5 дюйма — идеальный вариант для небольших фар машины;
• 2,8 дюйма — устанавливаются в стандартные седаны;
• 3,0 дюйма — подходят для минивенов и кроссоверов.

№5 Эстетичность

При покупке и установке биксеноновых линз не забывайте о эстетической составляющей. В комплекте со всеми моделями поставляются дополнительные элементы — маски. Именно они отвечают за улучшение внешнего вида билинз. Маска зарывает внутреннюю конструкцию, благодаря чему модули гармонично сочетаются с дизайном блока фары.

При необходимости маски докупаются отдельно. Все они различаются параметрами:

• внутренний диаметр — 1,8/2,5/2,8/3,0 дюйма;
• форма — круглые, квадратные, овальные, продолговатые;
• структура поверхности — с отверстиями, с выпуклостью, цельнолитые, с узорами и др.;
• комплектность — ангельские глазки и без них.

Многие автолюбители перед установкой красят маску в цвет машины или в контрастный тон.

№6 Производитель

Производитель определяет качество би-линз, длительность работы, эффективность применения, стоимость устройства. Бренд подбирается индивидуально. Ниже представлены производители биксеноновых линз, продукция которых пользуется популярностью во всем мире:

• Hella;
• Dixel;
• Kioto;
• Morimoto;
• Bosch.

Подытожим

Биксеноновые линзы легко устанавливаются в оптику любого авто, повышая качество освещенности, и безопасность на дороге. Подбор билинз под автомобиль — дело индивидуальное. Модели и дизайн машин существенно отличаются между собой, как и вкусы автолюбителей. Если говорить о технической составляющей, то перед выбором модуля обратите внимание на:

Тест галогена в ксеноновых би-линзах.

Это моя первая запись в блог сообщества, и даже и не знаю, подходит ли она сюда по тематике, всё таки сообщество про ксенон. Вообще я делал эти записи для своего БЖ, но потом подумал, что данная информация может быть ещё кому то интересна, поэтому решил продублировать в сообщество. Всё таки это сравнение ксенона и галогена в одних и тех же линзах.
Ну а если мимо — извиняйте, значит я прибавил немного работы модераторам))
Данной записью ни кого ни к чему не призываю, это просто для информации.

Итак, у моей машины отвратительный свет, поэтому ещё в прошлом году я решил переделать фары под биксенон. Сделать всё хотел максимально грамотно, поэтому были куплены биксеноновые линзы Които Q5 3" с алиэкспресс под цоколь D2S, оригинальные лампы D2S Оsram 66240, и блоки розжига Хелла 3. Так как свои фары курочить не хотелось, были куплены оригинальные фары с разбора. Всё это было предварительно собрано, опробовано дома, и так как я не успел доделать контроллер глазок до зимы, то всё это отправилось в чулан, до весны)))

Недавно снова взялся за фары, но тут под влиянием этой записи, появилась мысля — а что если установить галогеновые лампы в эти линзы? Отражатели линз металлические, может и выдержат, особенно если днём ездить с ПТФ или ДХО, а ближний/дальний включать только в тёмное время. Ну и если что, не такие дорогие эти линзы, в крайнем случае сгорят — куплю новые.

Для чего мне галоген в линзах: фары нексии в 100-м кузове, это и так палево, потому что в стоке никаких линз там никогда не бывало; И такая нексия и так привлекает внимание. Соответственно, шанс нарваться на лишение довольно высок. Да, зачастую можно отболтаться, но всё время ездить с риском неприятностей — не особо приятно. А так получается и свет более-менее нормальный, и проблем меньше. Ну и плюс к тому же, я не поклонник белого света, ксенон даже оригинальный 4300К очень далёк от качественного источника света в моём понимании, его плюс только в том что он яркий). Если сравнить его CRI c галогенной лампой, то станет понятно что для глаз правильнее. 🙂
(Кому интересно, загуглите CRI ксеноновой и галогенной лампы, не хочу здесь ещё и эту тему мусолить).
В общем решил попробовать, поэкспериментировать, посмотреть что из этого получится.

Сперва хотел применить лампу Н7, так её проще всего установить в цоколь D2S. Для этого достаточно обточить ей цоколь на 1мм по окружности, и проточить паз под ключ:

Лампочка Philips, самая обычная. Я проточил аж 4 паза, чтоб проверить, влияет ли разное положение лампы на итоговый свет. Как выяснилось — практически не влияет.

Но помимо цоколя, у лампы Н7 ещё и напыление на колбе, которое для линз под лампы D2S совершенно лишнее, я попробовал убрать его лезвием, но не сильно в этом преуспел:

Видно что всё убрать у меня не получилось, да и под напылением стекло матовое((
Поэтому я решил попробовать ещё что нибудь, и понял что гораздо более правильный выбор — лампа Н1, и вот почему.

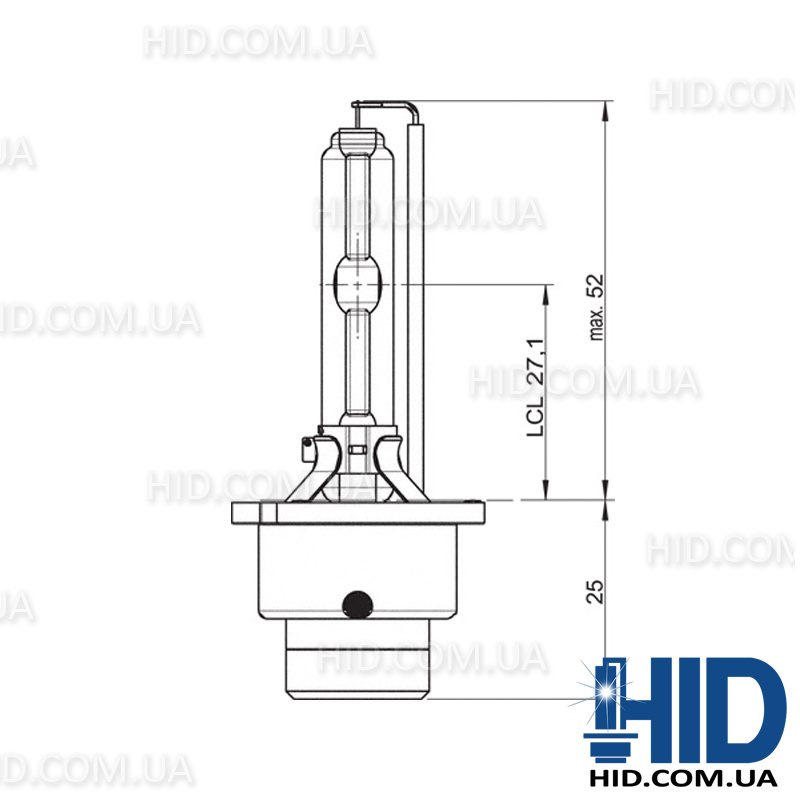

Вот чертёж лампы D2S:

По нему видно, что центр светящейся колбы находится на расстоянии 27.1мм от посадочой плоскости.

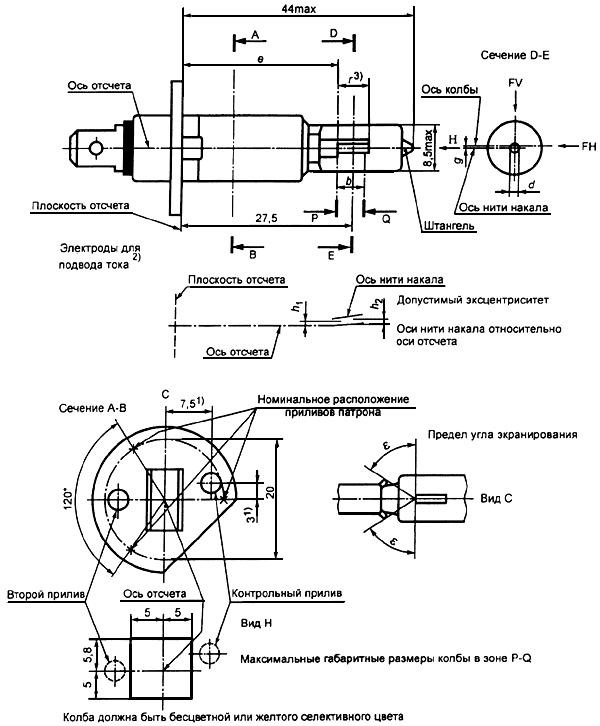

А вот лампа Н1:

У неё это расстояние 27,5мм. Получается, если сделать шайбу-переходник под лампу Н1 толщиной 0.4мм, то центр спирали как раз и окажется там где надо, и никакого гемора. Торец колбы у Н1 не затемнён, и ещё один приятный бонус — лампы Н1 гораздо дешевле ламп Н7))

Для проверки была куплена одна лампочка Osram NIGHT BREAKER UNLIMITED +110% Н1, пользуясь вышеприведённым чертежом лампы, я быстренько накидал в проге Sprint-Layout чертёж переходной шайбы, и после перенёс этот чертёж фоторезистом на полосу жести толщиной 0,5мм:

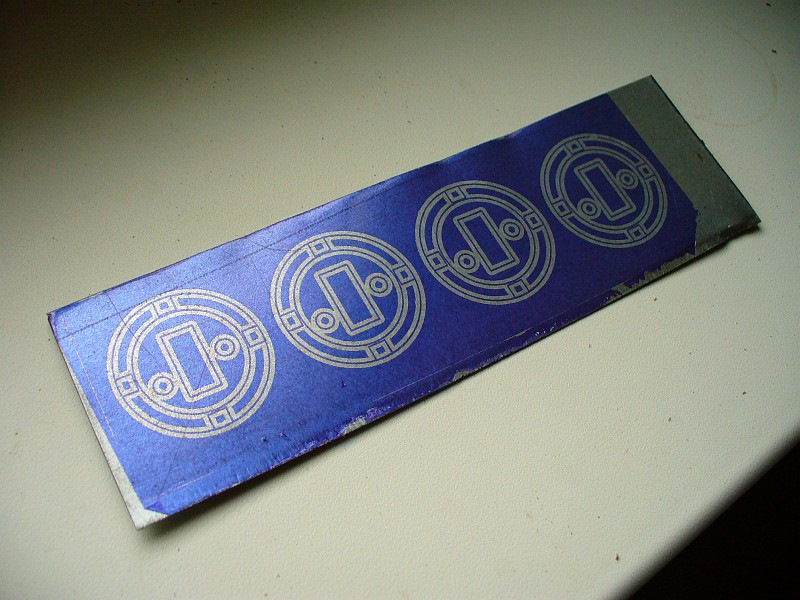

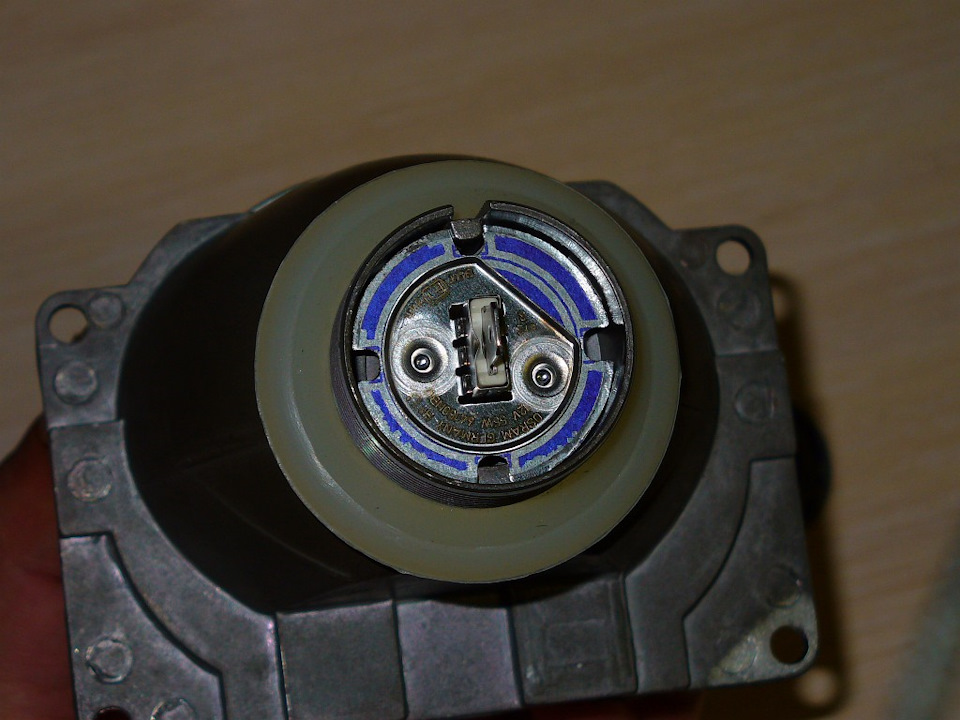

Вырезал получившиеся шайбы, и лампочка села как положено:

Специально сделал в переходнике 4 паза под ключ, чтоб пробовать разное положение лампы, но в итоге оказалось что поворот лампы в цоколе практически никакого влияния на свет не оказывает. Можно ставить в любом положении.

Если кому надо, вот чертёж переходника в формате Sprint Layout: dropmefiles.com/UtYjF

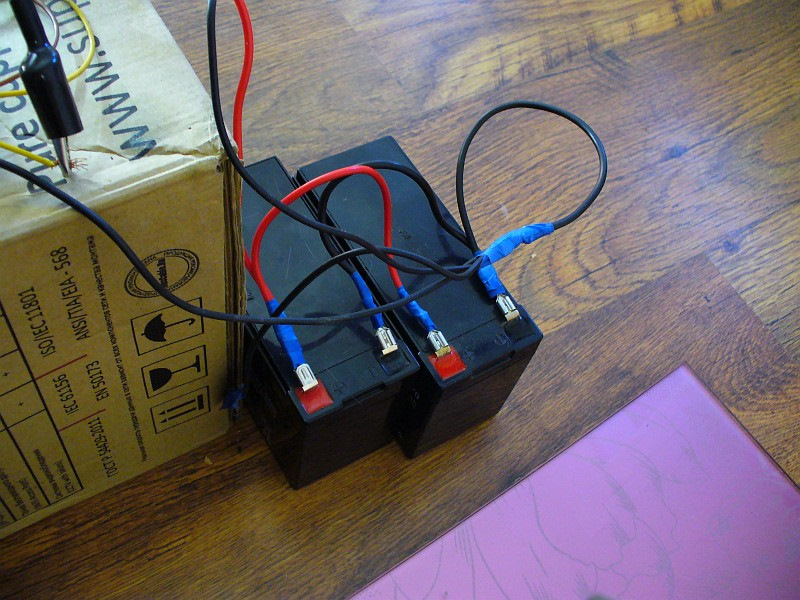

Для питания ламп, использовал два акумулятора от ИБП, соединённые параллельно:

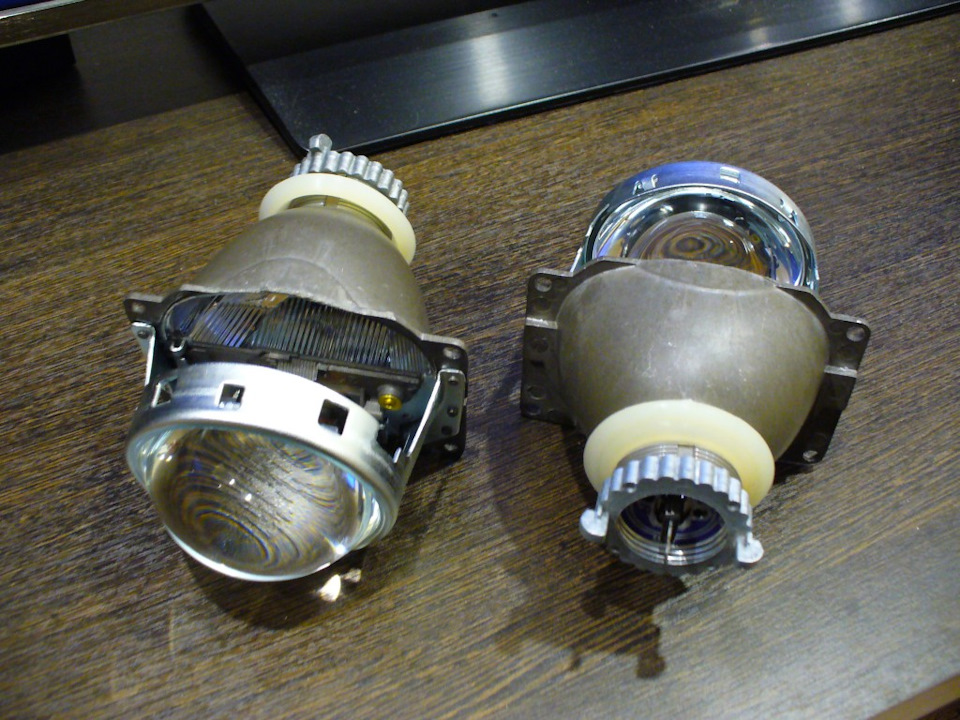

Для того чтоб сравнивать было удобнее, запитывал сразу две линзы, параллельно, и сводил свет обеих линз на стену, одну над другой.

upd. Как верно написали в коментах, свет ксенона на моих фото получился сине-белый, чего в реале нет. Это мой древний фотик так передает оттенки(( Поэтому я решил подкорректировать все фото, одинаково, чтоб они выглядели ближе к тому, как видят глаза. Я чуть добавил красного, и убавил синий, на всех фотках одинаково.
Ниже я приложу оригинальные фото, чтоб не было сомнений.

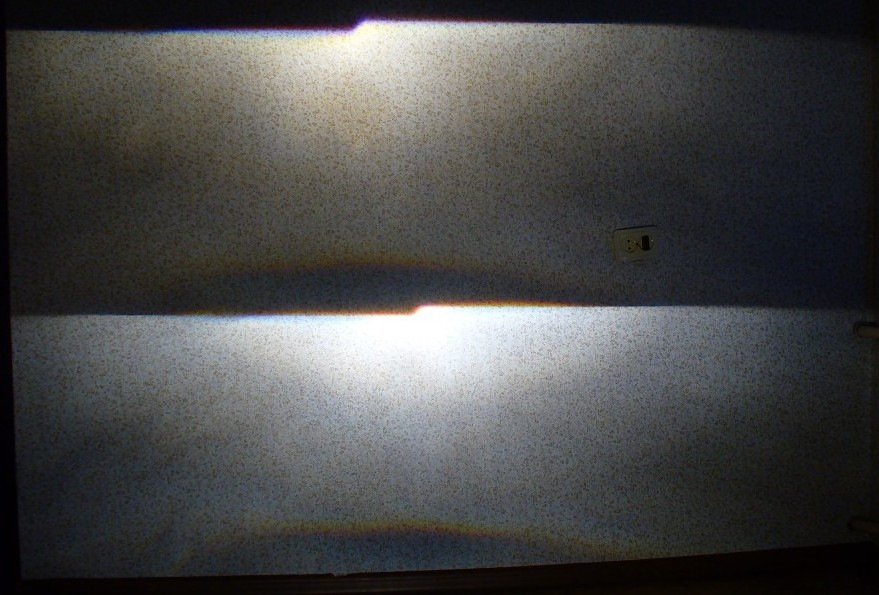

И вот что из этого получилось. Первое фото:

Сверху ксеноновая лампа Osram 66240, снизу галогенка Osram Night Breaker Н1. Видно что СТГ практически одинаковая, как и светораспределение. Ксенон белее и ярче, но честно говоря, не сказать чтоб уж прям так на много. Тем более что на лампе Н1 тут всего 12.3В, что конечно же маловато. На машине будет 13.5В, а это даст существенный прирост яркости.

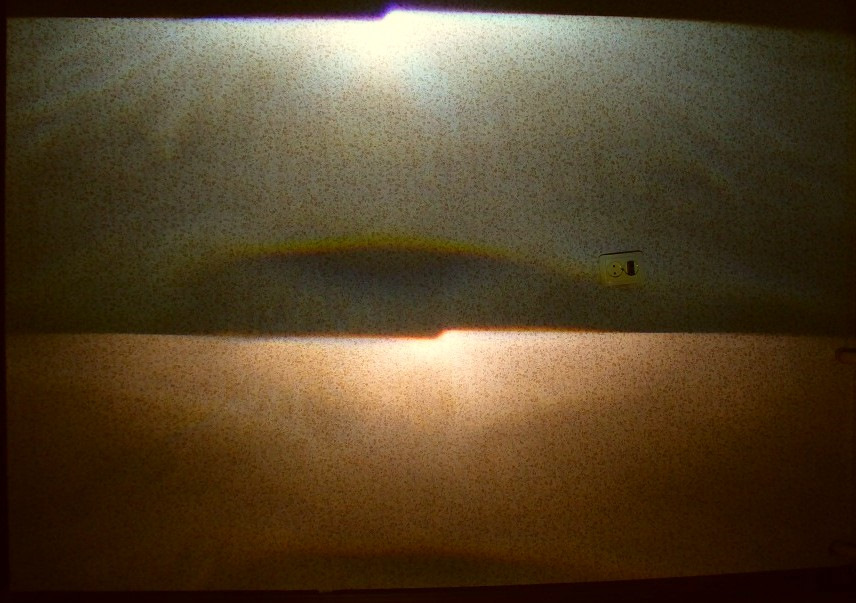

Сверху лампа Philips Н7, снизу Night Breaker Н1. Видно что у Н7 под галкой тёмное пятно, ну и вообще светораспределение гораздо хуже.
Хотя СТГ и здесь в порядке.

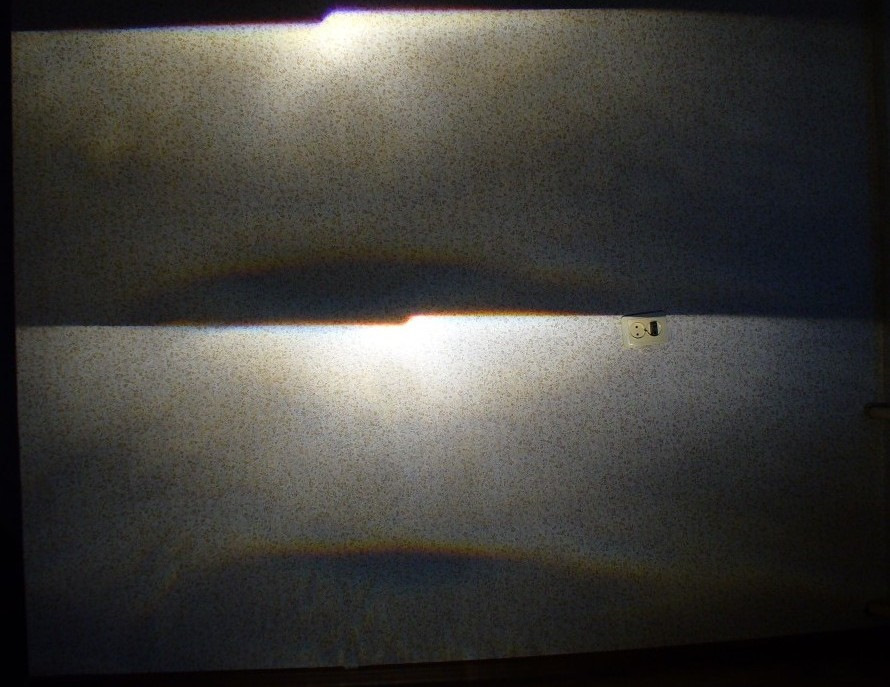

Ну и последнее фото:

Сверху лампочка Н1 купленная в Ашане за 90рублей, (с понтом Bosch)), а снизу Night Breaker Н1 за 400р. Ну конечно же видно что Осрам ярче, но явно не в 4 раза)))

Вот фото без обработки, в том же порядке:

…
По нагреву: да, линза с ксеноном греется гораздо меньше.
Если через 10 минут после включения отражатель линзы с ксеноном можно трогать, то через такое же время после включения галогенки — температура отражателя градусов 80…90, палец обжигает хорошо.

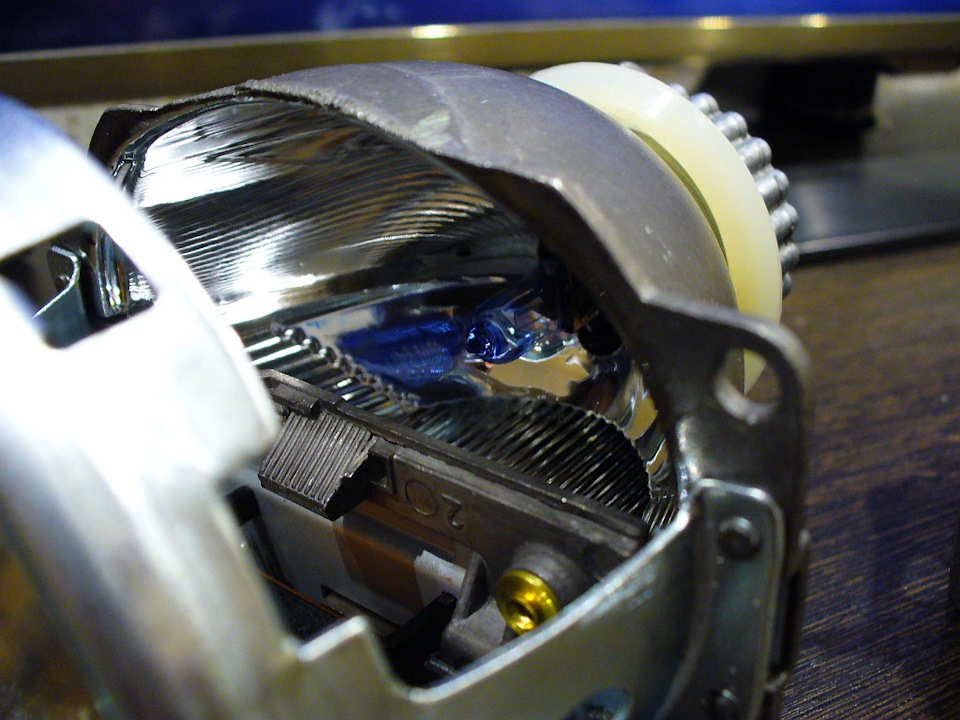

И что более неприятно, когда я после всех экспериментов стал проверять отражатели, я обнаружил в отражателе линзы где стояла лампочка Osram Night Breaker, прямо над лампочкой пятно! Причём выглядело это так, как будто отражатель помутнел((
Но мало ли что, решил попробовать потереть это место ватной палочкой, аккуратно — и оказалось что это налёт! 8(
Вытащил лампу, попшыкал на отражатель мистер мускулом, промыл водой, (повторил несколько раз), после чего выдул все капельки и просушил феном — и на отражателе никаких следов не осталось. Снова сверкает как новый.О как.
Снова поставил Night Breaker, включил, и оставил на 25 минут. Через 25 минут выключил, и проверил — отражатель был чистый.
Моя версия — видимо на лампе было что-то, может следы пальцев, может ещё что, и видимо при включении от нагрева "это" испарилось, и образовало налёт на отражателе. Хотя я лампу за колбу не трогал, так как знаю что этого нельзя делать.
Для себя я решил что теперь всегда перед установкой новой лампы, я её перед этим буду обжигать вне фары, пару минут, и только потом вставлять в фару.
…
Вот такой получился результат, может кому то будет полезно. 🙂
Всем удачи, и светлых дорог!

…
Upd. Упаковал линзу в фару, одел стекло, подключил питание и оставил так на час. По факту, горела лампа чуть больше часа, где то час и десять минут, выключил, и как остыла глянул на отражатель — никаких следов нет.
Это радует. 🙂

Можно ли ездить с нештатными светодиодными линзами в 2023 году?

Одной из популярных услуг автотюнинга для улучшения внешнего вида и функциональности является тюнинг оптики. Однако не все изменения в оптике могут быть законными, и владельцы автомобилей зачастую интересуются, можно ли ставить другие линзы в фары, и какие последствия ждут их в случае нарушения правил.

Хотя штрафовать за тюнинг оптики не будут, если ваши фары никого не слепят и хорошо освещают дорогу, инспекторы ГАИ могут останавливать вас чаще и будут более внимательны к вашему транспортному средству. И вопрос «какая причина остановки?» может стать обычной рутинной процедурой.

В данной статье мы рассмотрим, что говорит закон о тюнинге фар, какую неофициальную позицию занимают инспекторы ГАИ по этому вопросу, и почему все больше автолюбителей предпочитают светодиодные лампочки для своих автомобилей.

Можно ли ставить линзы в фары?

Согласно законодательству РФ, установка линз в автомобильные фары не запрещена, но при этом есть определенные требования, которым необходимо следовать.

Сначала стоит отметить, что при замене стандартных фар на фары с линзами, водитель должен убедиться, что они соответствуют требованиям Российского законодательства и сертифицированы.

Также необходимо, чтобы линзы не изменяли характеристики светового потока, а также не ослепляли других участников движения. В противном случае, установка линз в фары может быть квалифицирована как нарушение Правил дорожного движения и водителю грозит штраф. Советуем не проводить подобные эксперименты самостоятельно, а обращаться за тюнингом оптики в профессиональные мастерские.

Таким образом, установка линз в фары возможна, но необходимо следовать определенным требованиям, чтобы избежать нарушений Правил дорожного движения и штрафов. Рассмотрим эти условия подробнее.

?

Можно ли ставить светодиодные лампы в фары с галогеновым отражателем?

Использование светодиодных фар может быть легальным в двух случаях: установка на заводе и установка на автомобили с аналогичной моделью, где такие фары устанавливаются заводом. Вариант установки на автомобиль без предусмотренной заводом возможности уже влечет за собой ответственность и штраф.

Современные автомобили зачастую оснащены рефлекторными фарами, которые могут работать с LED лампами. Однако, на рынке существуют китайские LED лампы, которые не имеют СТГ (свето теневой границы) и могут слепить встречных автомобилистов.

С другой стороны, дорогие лампы, такие как Philips, обладают хорошей СТГ и не сильно слепят встречную машину. Несмотря на это, в соответствии с законом РФ, на упаковке таких ламп написано, что они не предназначены для дорог общего пользования. Тем не менее, практика показывает, что ГАИ уже не наказывает за использование таких лампочек.

Можно ли ставить би галогенные линзы в фары с галогеновым отражателем?

В 2023 году запрещено устанавливать би-галогенные линзованные лампы на автомобиль. Однако, если фары вашего автомобиля изначально предусматривают возможность установки линзованных ламп (отмеченных маркировкой HCR), то вы можете использовать такие лампы вместо двухрежимных. То есть, если ваш автомобиль уже имеет комплектацию бигалогеном, вы можете использовать линзованные лампы.

Ответственность за установку линз в штатные фары

Если в результате установки линз в штатные фары автомобиль стал представлять угрозу для безопасности дорожного движения или нарушает правила эксплуатации транспортных средств, владелец автомобиля может быть привлечен к ответственности.

На данный момент установлено, что нарушением считается одновременно не тот цвет огней и не тот режим работы фар.

По закону, инспекторы ГИБДД имеют право проверять техническое состояние автомобиля, в том числе и его освещения. Если будет выявлено, что линзы в фарах изменяют характеристики светового потока, владелец автомобиля может быть оштрафован и принужден убрать недопустимые изменения.

Кроме того, в случае ДТП, возможно, что владелец автомобиля может быть привлечен к гражданской или административной ответственности, если будет доказано, что изменения в световом потоке были причиной происшествия.

Какое наказание за тюнинг оптики в 2023 году?

Если водитель нарушает правила относительно маркировки линз, ему грозит штраф в размере 500 рублей по части 1 статьи 12.5 КоАП РФ. Кроме того, водителю будет выдано постановление, в котором будет указано, что он должен устранить данную неисправность в течение 10 дней. Если он этого не сделает, то учет его автомобиля будет аннулирован.

Но следует уточнить, что наказание грозит только тем, кто устанавливает ксеноновые и диодные лампы незаконно. На многие автомобили с завода сейчас устанавливается диодная или ксеноновая оптика, поэтому владельцы таких автомобилей могут ездить, не опасаясь получить штраф.

Однако, сумма штрафа может быть выше и зависеть от конкретных обстоятельств нарушения и решения суда. Наказание за тюнинг оптики может быть дополнительно усугублено, если нарушение привело к созданию аварийной ситуации на дороге, например, из-за плохого освещения дороги или слепящих фар. В таких случаях возможны серьезные штрафы, а также лишение прав на вождение транспортных средств на определенный срок.

Как легально улучшить свет автомобиля?

Официальный ответ Госавтоинспекции дает два варианта легального улучшения освещения автомобиля:

1. Если на автомобиль не устанавливалась ксеноновая или светодиодная оптика при производстве, то можно приобрести фары для ксенона или светодиодов и заменить ими стандартные фары, оформив это как переоборудование автомобиля.
2. Если автомобиль изначально оборудован ксеноновой или светодиодной оптикой, то нужно купить фары, совместимые с ксеноном или светодиодами. Если выбран ксенон, то автомобиль также должен быть оборудован омывателем фар.

Важно отметить, что в обоих случаях необходимо приобретать оптику, соответствующую требованиям законодательства РФ и имеющую соответствующую маркировку.

Маркировка led линзы и фар

Маркировка LED линзы и фар является важным инструментом для определения ее характеристик и соответствия стандартам. Обычно она состоит из нескольких букв и цифр, которые определяют производителя, модель, тип линзы или фары, ее характеристики и классификацию. Вот краткое описание основных элементов маркировки:

• Литера E, которая означает, что линза или фара соответствует европейским стандартам качества и безопасности.
• Число после литеры E обозначает номер страны, которая выдала сертификат соответствия. Например, Е4 соответствует сертификату, выданному в Германии.
• Буква или цифра после литеры E и номера страны обозначает тип линзы или фары. Например, ECE R112 обозначает светодиодную фару с линзой.
• Буква или цифра после типа линзы обозначает класс фары или линзы. Например, класс A обозначает фару дальнего света, а класс B — фару ближнего света.
• Другие символы или буквы могут использоваться для указания других характеристик линзы или фары, таких как цвет свечения, мощность, эффективность и т.д.

В России классификация определяется ГОСТом, который регулирует параметры освещения, уровень освещенности дорог и другие характеристики, важные для безопасности на дороге.

Аннулирование регистрации авто

При выявлении нештатной оптики ГИБДД может наложить штраф, а также забрать техпаспорт и свидетельство о регистрации автомобиля на рассмотрение. После проведения экспертизы и установления факта несоответствия оптики требованиям производителя автомобиля, регистрация автомобиля может быть аннулирована.

Важно: после вынесения предписания у вас будет 10 дней, чтобы устранить несоответствие. Только в случае, если водитель игнорирует предписание и за 10 дней не предоставляет авто на повторный осмотр, то ГИБДД может автоматически снять регистрацию.

Лишение прав за нештатную оптику

Лишение прав за установку нештатной оптики в 2023 году не предусмотрено, однако, такая практика существовала до 2019 года.

Однако заметим, что это может стать отягчающим обстоятельством в случае аварии.

Лишение прав на управление транспортными средствами может быть назначено в случае нарушения Правил дорожного движения, связанного с использованием нештатной оптики. Например, если вы установили линзы, которые создают блики и слепят водителей на встречной полосе, и именно это стало одной из причин аварии, то в этом случае речь может идти о лишении прав.

Какой ксенон лучше ставить в линзы

Линзы биксенон, или просто линзованные фары, относятся к высокоэффективному классу световых приборов. С такими линзами освещается поверхность дорожного полотна на значительном расстоянии. По сравнению с обыкновенными фарами, у них лучшая фокусировка светового пучка, позволяющая основной поток света направлять в нужном направлении, не допуская рассеивания. Это прекрасно видно на приведённой фотографии, где линза используется на правом снимке.

Сравнения обыкновенного (слева) и линзового (справа) освещения

Особенности и виды линзованных фар

Базовая конструкция у линзованных фар одинакова, а отличаются они по типам ламп, используемым в них:

• Галогеновые. Такие лампы устанавливались на первое поколение фар. Луч света, испускаемый ими, равномерней, чем в фарах с отражателями, что говорит в их пользу. Однако есть и негатив — резкая граница между тьмой и светом.
• Линзованные, в которых используют ксеноновые лампы с повышенной яркостью и более продолжительным, относительно галогенных, сроком эксплуатации.
• Светодиодные — самый новый источник света в автомобильных фарах. Если им не наносить физических повреждений, то срок эксплуатации будет практически неограничен.

Дополнительный тип — так называемые «Ангельские глазки», или Hallo. Они используются в фарах, устанавливаемых на BMW и многих других моделях. Это своеобразная визитная карточка линзованных фар, несмотря на то что в самих ореолах линзовые технологии не применяют.

Ангельские глазки

Устройство и принцип работы биксеноновых и обычных ксеноновых линз

Для сравнительного анализа качества ксеноновых и биксеноновых линз надо разобраться в их особенностях.

Начнём с ксенона. Внутри этих ламп присутствует инертный газ и нет нити накаливания. Принцип работы прост, как всё гениальное. Газ начинает светиться из-за прохождения по нему разряда высокого напряжения. Главный плюс конструкции — минимальное расходование энергии для более качественного освещения.

Биксеноновая лампа — разновидность классического ксенона. Главное отличие — наличие механизма для изменения направления излучения. В его роли выступает металлическая шторка. Она перемещается с помощью электромагнита, так открываются разные зоны билинзы.

Устройства биксенона

Отличие биксенона — есть два режима работы фар: ближний и дальний. В конструкциях могут быть различия. В некоторых для переключения используются подвижные электроды, перемещающиеся во внутреннем пространстве колбы. В других эту цель достигают специальными шторками.

Достоинства и недостатки

Положительным в ксеноне считается высокий световой поток и защищённость устройства. Недостаток один, но достаточно весомый — высокая стоимость. Два режима работы — безусловный плюс биксенона. Помимо этого, шторки исключают ослепление от встречных машин.

Какой лучше ставить

Однозначного ответа на вопрос, какой ксенон лучше, нет, по той простой причине, что основная масса предлагаемых торговой сетью моделей китайского производства. Дальше покажем, почему это не очень хороший выбор. Но другого выбора нет, и мы выбрали из продаваемых в Москве наилучшие экземпляры, как нам кажется.

Решать, что из перечисленных нами экземпляров лучше установить на собственный автомобиль — ксенон или светодиод — личное дело каждого. Мы же даём модели, что понравились нам.

Почему не стоит ставить китайский ксенон

В интернете такое большое число плохих отзывов про эту продукцию из Китая, что мы решили потратиться, купить один комплект и провести его детальную ревизию. Начнём с того, что корпус блока розжига изготовлен из пластика, который крепится к металлическому основанию посредством четырёх защёлок. Эта же пластина используется для охлаждения, а значит, устройство будет перегреваться. На входе отсутствует предохранитель.

Колба закреплена в держателе так ненадёжно, что не верится, что её можно будет отрегулировать. Поэтому световое пятно имеет неправильную форму, в результате чего страдают водители встречного транспорта. При включении лампа загорается неравномерным, мерцающим светом, меняющим цвет. Срок эксплуатации данной продукции настолько непродолжителен, что она не успевает окупить потраченные на неё средства. Всё это заставило нас усомниться в применении китайской продукции на автомобиле.

Как установить своими руками

Установка ксенона в линзованные фары начинается с отсоединения плюсовой клеммы аккумулятора, не забывая, что в момент запуска потребляется напряжение 23 тыс. вольт. При установке линзованного ксенона стоит избегать касания колбы руками без перчаток. Если сделать этого не получилось, то обезжирьте её поверхность спиртом. Дальше можно приступать к замене.

Сначала с фары снимается защитная крышка.

Снятие защитной крышки

После отключения контактных проводов вытаскиваем старую лампу.

Вытаскиваем старую лампу

Иногда, чтобы это сделать, потребуется отжимать пружинку, фиксирующую лампу. Очень аккуратно извлеченную из упаковки новую ксеноновую лампу надо вставить в отверстие.

Отверстие для лампы

На некоторых моделях авто аккумулятор придётся убирать, так как он помешает сделать замену. К установленным лампам подключаем провода от блока розжига.

Подключаем провода от блока розжига

Далее, в заглушках фар надо будет сделать отверстия, через которые протянуты провода. В зависимости от того, из какого материала изготовлены заглушки, для этого используют либо ножницы, либо сверло. Диаметр должен быть не менее 25 мм.

Вырезаем отверстие ножницами

Остаётся установить блок розжига так, чтобы расстояние от него до лампочки позволяло без натяжения разместить провода.

Установка блока розжига

На заключительном этапе выполняется соединение проводов, перепутать которые почти невозможно, так как они определённого цвета.

Схема подключения

Предлагаем вашему вниманию две схемы подключения биксенона, оставляя право выбора за вами:

1. С диодом. Эту простую схему по силам собрать практически каждому, хотя бы шапочно знакомому с базовыми основами электрики. Иногда, после окончания монтажа лампа горит, а переключения режимов не происходит. Дело тут в положении экрана, который находится в положении дальнего свечения при включении ближнего света. Чтобы это исправить, достаточно изменить полярность диода.

Естественно, собирать надо 2 схемы по количеству фар. После проверки правильности соединений выполняем подключение штыревой колодки к штатной бортовой, снятой с предыдущей лампы.

1. С электромагнитным реле. В этой схеме, сложнее предыдущей, для подключения лампы используется реле. Чтобы её собрать, необходимо умение читать схемы. Но зато она надёжней той, что показана в первом пункте.

Подключаем по алгоритму диодного варианта.

Часто задаваемые вопросы

В интернете найдётся множество вопросов, относящихся к установке и использованию биксенонов. Мы отобрали часто встречающиеся и постарались дать на них полноценные ответы.

Можно ли ставить светодиодные лампы в ксеноновые линзы

Ставить светодиодные лампы в линзы, конечно, можно, но стоит ли это делать? Форма распределения света в светодиодных отличается от ксенона. Смысл есть поставить их в противотуманные фонари.

Плохо светит ксенон в линзах — возможные причины

Перечень причин, что выявляют, штатный ли используемый ксенон:

• лампы долго эксплуатируются;
• некачественный продукт или контрафакт;
• тип фар не предназначен для установки ксенона;
• неправильно выполнена регулировка оптики;
• фары покрыты грязью;
• неправильно подобран номинал;
• недостаточное напряжение.

Законно ли это

Штатным ксеноном считается тот, установка которого предусмотрена заводом-изготовителем. То есть лампа должна быть не только сертифицирована, но и прописана в сопроводительных документах автомобиля. Только тогда у правоохранительных органов не возникнет претензий к автовладельцу. За установку нештатного ксенона законодательством предусмотрено наказание в виде штрафа, а до июня 2019 года водителя без разговоров лишали водительского удостоверения.
