Самостоятельная диагностика OBD2 (ELM327)
Прикупил давненько себе такой девайс под названием ELM 327, версия 1.5 именно на наши авто, стоила она тогда рублей 500 с Алиэкспресс) Для айфонов нужна с wifi )
OBD2 Bluetooth адаптер предназначен для самостоятельной диагностики автомобиля. С помощью него в домашних условиях можно:
-Читать диагностические коды ошибок, как стандартные, так и специальные коды производителя, а также отображать их значение (в базе данных приведены более 3000 кодов различных ошибок)
-Производить очистку ошибок и выключать MIL (надпись "Check Engine" на приборной панели).
-Отображать значения различных датчиков, включая обороты двигателя, состояние топливной системы, опережение зажигания и многое другое…
Для него есть много программ как для андроида так и для компьютера/ноутбука:
Андроид:
VAZ 1.4.apk
OBD Авто Доктор
ScanMaster Lite
OpenDiag
ПО для Windows:
PCMscan 2.4.12 rus
ProScan 5.9 rus
OpenDiag 1.4
Я пользуюсь именно OpenDiag на андроиде, скрины будут ниже)
Подключение)
Подключились)
И понеслись
Расход на 100-ку показывает только в пути)
Наверное самое приятное на диагностике)
Расшифровка кодов:
Р0030 Нагреватель датчика кислорода до нейтрализатора, обрыв цепи управления
Р0031 Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на массу
Р0032 Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на борт. сеть
Р0036 Нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления
Р0037 Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на массу
Р0038 Нагреватель датчика кислорода после нейтрализатора, замыкание цепи управления на борт. сеть
Р0102 Цепь датчика массового расхода воздуха, низкий уровень сигнала
Р0103 Цепь датчика массового расхода воздуха, высокий уровень сигнала
Р0112 Цепь датчика температуры воздуха, низкий уровень сигнала
Р0113 Цепь датчика температуры воздуха, высокий уровень сигнала
Р0116 Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона
Р0117 Цепь датчика температуры охлаждающей жидкости, низкий уровень сигнала
Р0118 Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала
Р0122 Цепь датчика положения дроссельной заслонки, низкий уровень сигнала
Р0123 Цепь датчика положения дроссельной заслонки, высокий уровень сигнала
Р0130 Датчик кислорода до нейтрализатора неисправен
Р0131 Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала
Р0132 Цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала
Р0133 Цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси
Р0134 Цепь датчика кислорода до нейтрализатора неактивна
Р0136 Датчик кислорода после нейтрализатора неисправен
Р0137Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала
Р0138 Цепь датчика кислорода после нейтрализатора, высокий уровень сигнала
Р0140 Цепь датчика кислорода после нейтрализатора неактивна
Р0141 Датчик кислорода после нейтрализатора, нагреватель неисправен
Р0171 Система топливоподачи слишком бедная
Р0172 Система топливоподачи слишком богатая
Р0201 Форсунка цилиндра 1, обрыв цепи управления
Р0202 Форсунка цилиндра 2, обрыв цепи управления
Р0203 Форсунка цилиндра 3, обрыв цепи управления
Р0204 Форсунка цилиндра 4, обрыв цепи управления
Р0217 Температура двигателя выше допустимой
Р0230 Неисправность цепи реле бензонасоса
Р0261 Форсунка цилиндра 1, замыкание цепи управления на массу
Р0263 Неисправность драйвера форсунки 1
Р0264 Форсунка цилиндра 2, замыкание цепи управления на массу
Р0266 Неисправность драйвера форсунки 2
Р0267 Форсунка цилиндра 3, замыкание цепи управления на массу
Р0269 Неисправность драйвера форсунки 3
Р0270 Форсунка цилиндра 4, замыкание цепи управления на массу
Р0262 Форсунка цилиндра 1, замыкание цепи управления на бортовую сеть
Р0265 Форсунка цилиндра 2, замыкание цепи управления на бортовую сеть
Р0268 Форсунка цилиндра 3, замыкание цепи управления на бортовую сеть
Р0271 Форсунка цилиндра 4, замыкание цепи управления на бортовую сеть
Р0272 Неисправность драйвера форсунки 4
Р0300 Обнаружены случайные/множественные пропуски воспламенения
Р0301 Цилиндр 1, обнаружены пропуски воспламенения
Р0302 Цилиндр 2, обнаружены пропуски воспламенения
Р0303 Цилиндр 3, обнаружены пропуски воспламенения
Р0304 Цилиндр 4, обнаружены пропуски воспламенения
Р0326 Цепь датчика детонации, выход сигнала из допутимого диапазона
Р0327 Цепь датчика детонации, низкий уровень сигнала
Р0328 Цепь датчика детонации, высокий уровень сигнала
Р0335 Цепь датчика положения коленчатого вала неисправна
Р0336 Цепь датчика положения коленчатого вала, выход сигнала из допустимого диапазона
P0337 Датчик положения коленвала, замыкание на массу
P0338 Датчик положения коленвала, обрыв цепи
P0340 Неисправность датчика положения распределительного вала
Р0342 Цепь датчика фаз, низкий уровень сигнала
Р0343 Цепь датчика фаз, высокий уровень сигнала
Р0346 Цепь датчика фаз, выход сигнала из допустимого диапазона
Р0351 Катушка зажигания цилиндра 1 (1-4), обрыв цепи управления
Р0352 Катушка зажигания цилиндра 2 (2-3), обрыв цепи управления
Р0353 Катушка зажигания цилиндра 3, обрыв цепи управления
Р0354 Катушка зажигания цилиндра 4, обрыв цепи управления
Р0363 Обнаружены пропуски воспламен., отключена топливоподача в неработающих цилиндрах
Р0422 Эффективность нейтрализатора ниже порога
Р0441 Система улавливания паров бензина, неверный расход воздуха через клапан продувки адсорбера
Р0444 Клапан продувки адсорбера, обрыв цепи управления
Р0445 клапан продувки адсорбера, замыкание цепи управления на массу или бортовую сеть
Р0480 Реле вентилятора, обрыв цепи управления
Р0481 Неисправность цепи вентилятора охлаждения 2
Р0500 Датчик скорости автомобиля неисправен
Р0506 Система холостого хода, низкие обороты двигателя
Р0507 Система холостого хода, высокие обороты двигателя
Р0511 Регулятор холостого хода, цепь управления неисправна
Р0560 Напряжение бортовой сети ниже порога работоспособности системы
Р0562 Напряжение бортовой сети, низкий уровень
Р0563 Напряжение бортовой сети, высокий уровень
Р0601 Контроллер системы управления двигателем, ошибка контрольной суммы ПЗУ
Р0615 Дополнительное реле стартера, обрыв цепи управления
Р0616 Дополнительное реле стартера, замыкание цепи управления на массу
Р0617 Дополнительное реле стартера, замыкание цепи управления на бортовую сеть
Р0627 Реле бензонасоса, обрыв цепи управления
Р0628 Реле бензонасоса, замыкание цепи управления на массу
Р0629 Реле бензонасоса, замыкание цепи управления на бортовую сеть
Р0645 Реле муфты компрессора кондиционера, обрыв цепи управления
Р0646 Реле муфты компрессора кондиционера, замыкание цепи управления на массу
Р0647 Реле муфты компрессора кондиционера, замыкание цепи управления на борт. сеть
Р0650 Лампа индикации неисправности, цепь управления неисправна
Р0654 Тахометр комбинации приборов, цепь управления неиспрана
Р0685 Главное реле, обрыв цепи управления
Р0686 Главное реле, замыкание цепи управления на массу
Р0687 Главное реле, замыкание цепи управления на бортовую сеть
Р0691 Реле вентилятора, замыкание цепи управления на массу
Р0692 Реле вентилятора, замыкание цепи управления на бортовую сеть
P1102 Низкое сопротивление нагревателя датчика кислорода
P1115 Неисправная цепь нагрева датчика кислорода
P1123 Богатая смесь в режиме холостого хода
P1124 Бедная смесь в режиме холостого хода
P1127 Богатая смесь в режиме Частичная Нагрузка
P1128 Бедная смесь в режиме Частичная Нагрузка
P1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
P1136 Богатая смесь в режиме Малая Нагрузка
P1137 Бедная смесь в режиме Малая Нагрузка
P1140 Измеренная нагрузка отличается от расчета
P1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
P1171 Низкий уровень СО потенциометра
P1172 Высокий уровень СО потенциометра
Р1301 Цилиндр 1, обнаружены пропуски воспламенения, критичные для нейтрализатора
Р1302 Цилиндр 2, обнаружены пропуски воспламенения, критичные для нейтрализатора
Р1303 Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора
Р1304 Цилиндр 4, обнаружены пропуски воспламенения, критичные для нейтрализатора
P1386 Ошибка теста канала детонации
P1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
P1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
P1426 Цепь управления клапана продувки адсорбера обрыв
P1500 Обрыв цепи управления реле бензонасоса
P1501 КЗ на массу цепи управления реле бензонасоса
P1502 Короткое замыкание на +12В цепи управления реле бензонасоса
P1509 Перегрузка цепи управления регулятора холостого хода
P1513 Цепь регулятора холостого хода короткое замыкание на массу
P1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
P1541 Цепь управления реле бензонасоса обрыв
Р1570 Иммобилизатор, цепь неисправна
Р1602 Контроллер системы управления двигателем, пропадание напряжения питания
Р1606 Цепь датчика неровной дороги, выход сигнала из допустимого диапазона
Р1616 Цепь датчика неровной дороги, низкий уровень сигнала
Р1617 Цепь датчика неровной дороги, высокий уровень сигнала
Р2301 Катушка зажигания цилиндра 1 (1-4), замыкание цепи управления на борт. сеть
Р2303 Катушка зажигания цилиндра 2 (2-3), замыкание цепи управления на борт. сеть
Р2305 Катушка зажигания цилиндра 3, замыкание цепи управления на борт. сеть
Р2307 Катушка зажигания цилиндра 4, замыкание цепи управления на борт. сеть
Как подключить elm327 к ваз 2114
Уважающий себя водитель всегда следит за техническим состоянием авто. Следует отметить, что систематические посещения мастеров можно с легкостью исключить, диагностируя неисправности машины самостоятельно. Помощником в этом станет автосканер серии elm327, который в последние годы становится все более популярным у пользователей.
Адаптеры на базе чипа elm327 для автомобилей лада (ваз) 2114
Существует несколько разновидностей:
- ELM327 Bluetooth;
- ELM327 Wi-Fi;
- ELM327 USB.
Эти устройства поддерживают работу не только с отечественными авто, но и с машинами импортного производства (после 1996г.).
Еlm327 на ваз 2114 позволяет автовладельцу выполнять:
- диагностику и сброс ошибок;
- контроль и анализ показаний основных приборов и датчиков;
- мониторинг текущего состояния авто.
Сканер elm 327 прост в использовании, справится с ним сможет даже начинающий автолюбитель.
Elm327 на ваз 2114: инструкция по использованию
На примере Ваз 2114 2012 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия продемонстрируем, как работает диагностический сканер elm 327 с разъемом OBD II Bluetooth.
Как правило, устройство поставляется вместе с диском, на котором имеется специальная программа на русском языке для полноценной диагностики автомобиля.
Еlm 327 Bluetooth функционирует на Android версии не ниже, чем 4.2(на более низких версиях соединения не будет). Для полноценного сканирования подойдет любое устройство на таких платформах.
Перед началом работы пользователь должен установить на смартфон/планшет программу для взаимодействия с автосканером, которая обязательно прилагается к устройству. Именно эта программа и будет анализировать состояние автомобиля, быстро находя источники возможных проблем.
Сам процесс сканирования состояния автомобиля при помощи ELM327 Bluetooth предполагает последовательное выполнение следующих действий:
- Прибор вставляется в разъем (в ВАЗ 2114 он находится внизу). После этого на устройстве должна загореться лампочка.
- Включается зажигание автомобиля.
На мобильном устройстве (смартфоне/планшете):
Далее происходит соединение
В процессе соединения важно, чтобы на экране мобильного устройства машинка (в верхнем углу экрана) перестала моргать и горела постоянно.
После проведения полного тестирования авто следует извлечь elm327 для ваз 2114 из разъема.
При помощи автосканера можно самостоятельно выявить более 3-х тысяч кодов ошибок, среди которых будут результаты исследований по следующим направлениям:
- Состояние топливной системы.
- Расход топлива.
- Давление топлива.
- Уравновешивание топлива (долгосрочное).
- Краткосрочные данные топлива.
- Положение ДЗ (дроссельной заслонки).
- Обороты двигателя в рабочем состоянии и на холостом ходу.
- Температура охлаждающей жидкости.
- Давление во впускном коллекторе.
- Скорость воздухопотока.
- Температура воздуха в момент впуска и пр.
Эти и другие параметры подробно анализируются программой при помощи сведений, полученных с автосканера Elm 327. Результатом тестирования станет подробный отчет, выведенный программой на экран смартфона/планшета. В нем будут указаны все имеющиеся в данном автомобиле коды ошибок.

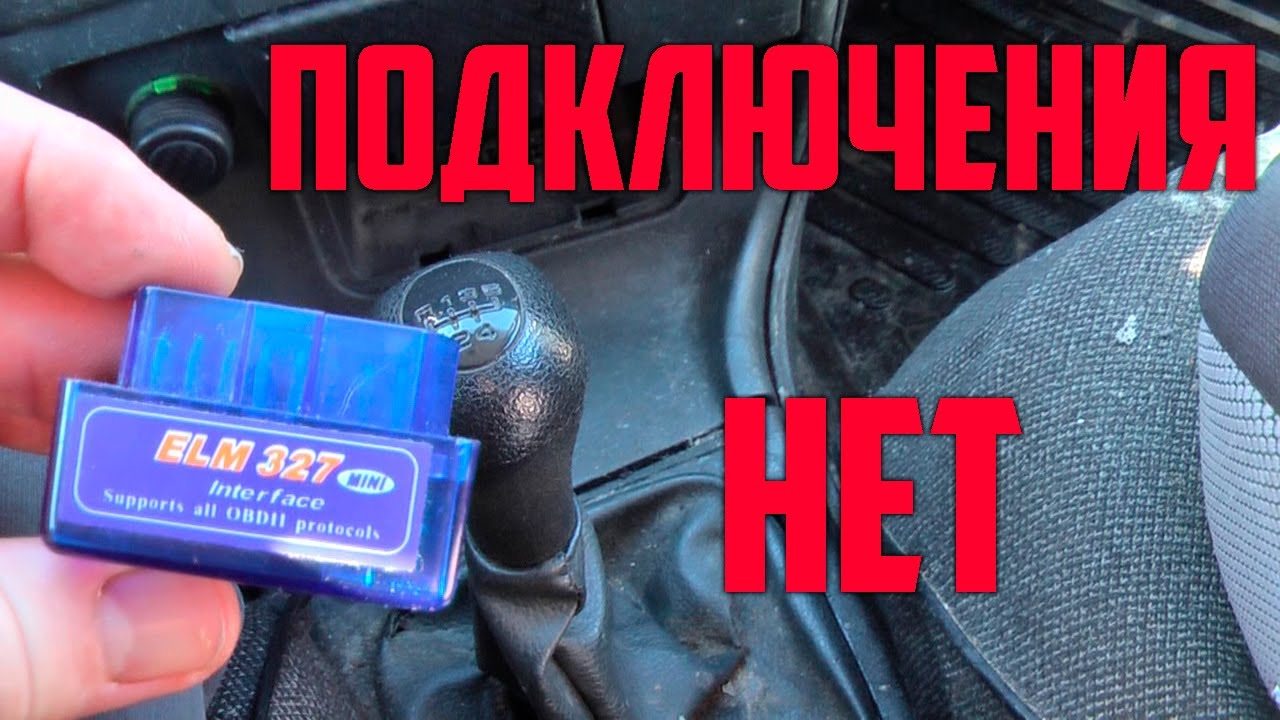

Elm 327 не подключается к эбу (электронным блоком управления): что делать?
Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти. В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.
Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.
Для любителей — 3 из 5
Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.
У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:
1. Где находится разъем для диагностики у ВАЗ-2114
Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.
Фото расположения колодки:
Про ЭБУ и его расположению написано в статье «Диагностика ВАЗ 2114» . Далее представлена распиновка разъема OBD2 и назначение контактов электронных блоков управления, которые ставились на Четырнадцатые модели ВАЗ.
Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:
Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.
Тип разъема №2 — 12-ти контактный прямоугольный разъем:
Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем
2. Распиновка OBD1 — 12 PIN (GM12)
Описание:
OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.
Марки и года:
Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.
Доступ и расположение:
Распиновка:
* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.
Пример на фото:
Выводы и их назначение:
| Вывод | Цвет | Назначение |
|---|---|---|
| A | Масса | |
| B | L-линия диагностики (не всегда разведена) | |
| D | СО-потенциометр (не всегда разведена) | |
| G | Управление бензонасосом | |
| H | Питание +12В (не всегда разведена) | |
| M | K-линия диагностики |
3. Распиновка OBD2 — 16 PIN
Описание:
OBD2 коннектор в форме трапеции, состоит из 16 контактов.
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
Доступ и расположение:
Распиновка:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Меньшая сторона трапеции | |||||||
Пример на фото:
Выводы и их назначение:
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
Правильная схема соединения 12 PIN колодки с адаптером 16 PIN
4. Распиновка ЭБУ ВАЗ 2114
Прошивка ЭБУ осуществляется со снятием блока с автомобиля и применение загрузчиков, работающих с процессором ЭБУ и ОЗУ через BSL-режим.
Для установки салонной электроники, которая работает через CAN шину, а так же при ремонте и замене ECU, требуется знать его распиновку. PDF файлы с распиновкой некоторых ЭБУ представлены ниже.
Назначение контактов:
5. Выбор диагностического оборудования для ВАЗ 2114
Вопрос по подбору сканеров для диагностики и прошивки уже разбирался в статье «Диагностика ВАЗ 2114». Для более подробного изучения вопроса рекомендуется прочитать следующие материалы на сайте:
6. Рекомендованные статьи для владельцев ВАЗ 2114, 2113
Рекомендуемые программы для адаптеров и сканеров ВАЗ 2114
Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2114
Scan Tool Pro – адаптер для ВАЗ 2114 c 2002 г.в
Расшифровка кодов ошибок ВАЗ 2114
Обзоры OBD2 адаптеров для автодиагностики
Автодиагностика ВАЗ 2114 своими руками
Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.
Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.
Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля. Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля. Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ. В подобных случаях когда Ваш автомобиль имеет специфический блок работать с которым та или иная программа отказывается, Вам может придти на помощь ручная прописка строки инициализации для программы.
Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: – Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 – Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 – Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 – Toyota GT86 ATSP6 nATAL nATSH7E0 – Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 – Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 – Toyota Celica ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00 – Toyota Vitz 01.2002 ATSH8213F1 ATIB96 ATIIA13 – Fiat Pre-OBD ATSH 8110F1 – Nissan Custom ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Mitsubishi MUT ATSP0 ATAL ATIB10 – Tiggo Delphi MT20U ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 – Delphi MR240 ATSP5 ATAL ATSH8111F1 ATWM8111F13E – Siemens ACR167 KWP ATSP5 ATAL ATSH8111F1 81 – Sirius D42 ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI – ВАЗ Январь ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00 – ВАЗ Bosch MP7 ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI – ВАЗ Bosch 7.9.7 ATFI ATAL – УАЗ ME17.9.7 ATSP5 ATAL ATSH8110F1 ATFI – Opel KWP2000 ATSP5 ATAL – Japan Domestic Market Nissan ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Japan Domestic Market Nadia / Harrier ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00 – Январь 5.1.1 ATSP5 ATIB10 ATSH8110F1 ATST10 ATSW00 – Январь 7.2 Евро 2 atal atsp5 atib10 atsh8110f1 atst32 atsw00 atfi – ВАЗ Ителма/Автэл М73 Е3 ATSP5 ATAL ATSH8110F1 ATSW00 – УАЗ Патриот Bosch m17.9.7 ATZ ATSP5 ATIB10 ATSH8110F1 ATSW00 – SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 atib10 atsh8101f3 atst32 atsw00 – BYD F3 ATSP5 ATSH8111F1 ATSW00 – Тойота Passo KGC1 (1KR-FE) atsp5 atsh8110f0 atfi – Тойота Сиента по ABS atsp4 atal atib96 atiia29 atsh8129f1 atst32 atsw00 – ABS Lifan солано (wanxiang) ATSP5 ATSH8128F1 ATWM8028F1021080 ATFI – OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 – GREATWALL Delphi MT20U2_EOBD atal atib10 atsp5 atsh8111f1 atst10 atsw00
С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:
Распиновка разъема для диагностики авто. Как найти разъем и провести подключение к ЭБУ. Для правильного подключения к авто необходимо знать распиновку разъема для диагностики Вашего авто, об этом пойдет речь в нашем сегодняшнем выпуске.
1. Где находится разъем для диагностики у ВАЗ-2114
Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.
Фото расположения колодки:
Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:
Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.
Тип разъема №2 — 12-ти контактный прямоугольный разъем:
Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем
Описание:
OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.
Марки и года:
Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.
* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.
| Вывод | Цвет | Назначение |
|---|---|---|
| A | Масса | |
| B | L-линия диагностики (не всегда разведена) | |
| D | СО-потенциометр (не всегда разведена) | |
| G | Управление бензонасосом | |
| H | Питание +12В (не всегда разведена) | |
| M | K-линия диагностики |
Описание:
OBD2 коннектор в форме трапеции, состоит из 16 контактов.
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Меньшая сторона трапеции |
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
Правильная схема соединения 12 PIN колодки с адаптером 16 PIN
Распиновка и где находится диагностический разъем ВАЗ-2112
Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?
Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила
На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем. В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее проведению.
Лада 2114 2007, 81 л. с. — аксессуары
obd2, GM12 (, ),
obd2 Lada 2109, 2110, 2111, 2112, 2113, 2114, 2115, , , , , :
obd2, GM12 , :
Расположение разъема и его особенности
На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.
Место расположения на ВАЗ 2114
На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.
Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).
Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.
4. Распиновка ЭБУ ВАЗ 2114
Прошивка ЭБУ осуществляется со снятием блока с автомобиля и применение загрузчиков, работающих с процессором ЭБУ и ОЗУ через BSL-режим.
Для установки салонной электроники, которая работает через CAN шину, а так же при ремонте и замене ECU, требуется знать его распиновку. PDF файлы с распиновкой некоторых ЭБУ представлены ниже.
Когда необходима диагностика?
Умение самостоятельно выполнять диагностику автомобиля позволит:
- быстро выявить неисправности автомобиля;
- получить необходимую информацию с датчиков;
- изменить настройки;
- сэкономить на посещение СТО.
Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.
5. Выбор диагностического оборудования для ВАЗ 2114
Диагностика ВАЗ – Это просто!
Что есть свеженького? 15.03.2021
Замена и ремонт катушки зажигания на ваз 2114 8 клапанов
Содержание Где находится катушка зажигания на ВАЗ 2114?Проверка модуля зажигания мультитестером6 признаков…
Как правильно подключить ELM 327 к ВАЗ 2114 — пошаговая инструкция
Привет! Меня зовут Евгений, и я готов поделиться с тобой информацией о подключении ELM327 к ВАЗ 2114. Это очень полезное устройство, которое позволяет считывать и анализировать диагностические данные автомобиля. В данной статье я расскажу тебе о том, как подключить ELM327 к ВАЗ 2114.
Шаг 1: Подготовка
Первым шагом необходимо убедиться, что у тебя есть ELM327 сканер и соответствующее приложение на смартфоне или компьютере. Также важно убедиться, что ключ автомобиля находится в положении «Выключено».
Шаг 2: Подключение
1. Найди разъем OBD-II в салоне автомобиля. Обычно он располагается под рулевой колонкой.
2. Вставь коннектор ELM327 в разъем OBD-II.
3. Включи зажигание автомобиля, не запуская двигатель.
4. Установи приложение на своем смартфоне или компьютере, которое совместимо с ELM327 сканером. Существует множество приложений для разных операционных систем, таких как Android и iOS.
5. Запусти приложение и выполните подключение к ELM327 через Bluetooth или Wi-Fi, в зависимости от модели сканера.
Шаг 3: Использование
1. После успешного подключения, приложение должно показать доступные функции сканера. Некоторые из них включают чтение и сброс ошибок, отображение данных с датчиков, измерение параметров и многое другое.
2. Выбери нужную функцию и следуй инструкциям приложения для получения результатов. Обрати внимание, что все функции могут быть доступны не на всех моделях автомобилей.
Как подключить елм 327 к ваз 2114
Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: – Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 – Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 – Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 – Toyota GT86 ATSP6 nATAL nATSH7E0 – Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 – Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 – Toyota Celica ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00 – Toyota Vitz 01.2002 ATSH8213F1 ATIB96 ATIIA13 – Fiat Pre-OBD ATSH 8110F1 – Nissan Custom ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Mitsubishi MUT ATSP0 ATAL ATIB10 – Tiggo Delphi MT20U ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 – Delphi MR240 ATSP5 ATAL ATSH8111F1 ATWM8111F13E – Siemens ACR167 KWP ATSP5 ATAL ATSH8111F1 81 – Sirius D42 ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI – ВАЗ Январь ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00 – ВАЗ Bosch MP7 ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI – ВАЗ Bosch 7.9.7 ATFI ATAL – УАЗ ME17.9.7 ATSP5 ATAL ATSH8110F1 ATFI – Opel KWP2000 ATSP5 ATAL – Japan Domestic Market Nissan ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Japan Domestic Market Nadia / Harrier ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00 – Январь 5.1.1 ATSP5 ATIB10 ATSH8110F1 ATST10 ATSW00 – Январь 7.2 Евро 2 atal atsp5 atib10 atsh8110f1 atst32 atsw00 atfi – ВАЗ Ителма/Автэл М73 Е3 ATSP5 ATAL ATSH8110F1 ATSW00 – УАЗ Патриот Bosch m17.9.7 ATZ ATSP5 ATIB10 ATSH8110F1 ATSW00 – SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 atib10 atsh8101f3 atst32 atsw00 – BYD F3 ATSP5 ATSH8111F1 ATSW00 – Тойота Passo KGC1 (1KR-FE) atsp5 atsh8110f0 atfi – Тойота Сиента по ABS atsp4 atal atib96 atiia29 atsh8129f1 atst32 atsw00 – ABS Lifan солано (wanxiang) ATSP5 ATSH8128F1 ATWM8028F1021080 ATFI – OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 – GREATWALL Delphi MT20U2_EOBD atal atib10 atsp5 atsh8111f1 atst10 atsw00
Чип elm327 ВАЗ 2114 — универсальный контролер вашего авто
Адаптеры на базе чипа elm327 для автомобилей лада (ваз) 2114
- ELM327 Bluetooth;
- ELM327 Wi-Fi;
- ELM327 USB.
- диагностику и сброс ошибок;
- контроль и анализ показаний основных приборов и датчиков;
- мониторинг текущего состояния авто.
Elm327 на ваз 2114: инструкция по использованию
- Прибор вставляется в разъем (в ВАЗ 2114 он находится внизу). После этого на устройстве должна загореться лампочка.
- Включается зажигание автомобиля.
- включается Bluetooth;
- в настройках для сопряжения вводится пароль «1234»;
- находится и включается ранее установленная программа диагностики.
- Состояние топливной системы.
- Расход топлива.
- Давление топлива.
- Уравновешивание топлива (долгосрочное).
- Краткосрочные данные топлива.
- Положение ДЗ (дроссельной заслонки).
- Обороты двигателя в рабочем состоянии и на холостом ходу.
- Температура охлаждающей жидкости.
- Давление во впускном коллекторе.
- Скорость воздухопотока.
- Температура воздуха в момент впуска и пр.
Elm 327 не подключается к эбу (электронным блоком управления): что делать?
Чип elm327 ВАЗ 2114 — универсальный контролер вашего авто
Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: – Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 – Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 – Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 – Toyota GT86 ATSP6 nATAL nATSH7E0 – Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 – Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 – Toyota Celica ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00 – Toyota Vitz 01.2002 ATSH8213F1 ATIB96 ATIIA13 – Fiat Pre-OBD ATSH 8110F1 – Nissan Custom ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Mitsubishi MUT ATSP0 ATAL ATIB10 – Tiggo Delphi MT20U ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 – Delphi MR240 ATSP5 ATAL ATSH8111F1 ATWM8111F13E – Siemens ACR167 KWP ATSP5 ATAL ATSH8111F1 81 – Sirius D42 ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI – ВАЗ Январь ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00 – ВАЗ Bosch MP7 ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI – ВАЗ Bosch 7.9.7 ATFI ATAL – УАЗ ME17.9.7 ATSP5 ATAL ATSH8110F1 ATFI – Opel KWP2000 ATSP5 ATAL – Japan Domestic Market Nissan ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Japan Domestic Market Nadia / Harrier ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00 – Январь 5.1.1 ATSP5 ATIB10 ATSH8110F1 ATST10 ATSW00 – Январь 7.2 Евро 2 atal atsp5 atib10 atsh8110f1 atst32 atsw00 atfi – ВАЗ Ителма/Автэл М73 Е3 ATSP5 ATAL ATSH8110F1 ATSW00 – УАЗ Патриот Bosch m17.9.7 ATZ ATSP5 ATIB10 ATSH8110F1 ATSW00 – SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 atib10 atsh8101f3 atst32 atsw00 – BYD F3 ATSP5 ATSH8111F1 ATSW00 – Тойота Passo KGC1 (1KR-FE) atsp5 atsh8110f0 atfi – Тойота Сиента по ABS atsp4 atal atib96 atiia29 atsh8129f1 atst32 atsw00 – ABS Lifan солано (wanxiang) ATSP5 ATSH8128F1 ATWM8028F1021080 ATFI – OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 – GREATWALL Delphi MT20U2_EOBD atal atib10 atsp5 atsh8111f1 atst10 atsw00
- Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
- Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.
Диагностика автомобиля с помощью телефона
Ваз 2114 нет связи с контроллером
Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.
Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля. Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля. Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ. В подобных случаях когда Ваш автомобиль имеет специфический блок работать с которым та или иная программа отказывается, Вам может придти на помощь ручная прописка строки инициализации для программы.
Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: – Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 – Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 – Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 – Toyota GT86 ATSP6 nATAL nATSH7E0 – Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 – Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 – Toyota Celica ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00 – Toyota Vitz 01.2002 ATSH8213F1 ATIB96 ATIIA13 – Fiat Pre-OBD ATSH 8110F1 – Nissan Custom ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Mitsubishi MUT ATSP0 ATAL ATIB10 – Tiggo Delphi MT20U ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 – Delphi MR240 ATSP5 ATAL ATSH8111F1 ATWM8111F13E – Siemens ACR167 KWP ATSP5 ATAL ATSH8111F1 81 – Sirius D42 ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI – ВАЗ Январь ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00 – ВАЗ Bosch MP7 ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI – ВАЗ Bosch 7.9.7 ATFI ATAL – УАЗ ME17.9.7 ATSP5 ATAL ATSH8110F1 ATFI – Opel KWP2000 ATSP5 ATAL – Japan Domestic Market Nissan ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00 – Japan Domestic Market Nadia / Harrier ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00 – Январь 5.1.1 ATSP5 ATIB10 ATSH8110F1 ATST10 ATSW00 – Январь 7.2 Евро 2 atal atsp5 atib10 atsh8110f1 atst32 atsw00 atfi – ВАЗ Ителма/Автэл М73 Е3 ATSP5 ATAL ATSH8110F1 ATSW00 – УАЗ Патриот Bosch m17.9.7 ATZ ATSP5 ATIB10 ATSH8110F1 ATSW00 – SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 atib10 atsh8101f3 atst32 atsw00 – BYD F3 ATSP5 ATSH8111F1 ATSW00 – Тойота Passo KGC1 (1KR-FE) atsp5 atsh8110f0 atfi – Тойота Сиента по ABS atsp4 atal atib96 atiia29 atsh8129f1 atst32 atsw00 – ABS Lifan солано (wanxiang) ATSP5 ATSH8128F1 ATWM8028F1021080 ATFI – OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 – GREATWALL Delphi MT20U2_EOBD atal atib10 atsp5 atsh8111f1 atst10 atsw00
С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:
Диагностика ВАЗ 2114, 2113 своими руками
Диагностика по моделям авто Комментариев нет 23 июля 2019 Просмотров: 18322 Рейтинг:
Время прочтения
Сложность материала:
Для профи — 4 из 5
Перед выполнением диагностики необходимо точно знать, какого года выпуска ваш ВАЗ-2114, и какой ЭБУ стоит на машине.
- С 2003 по 2005 год выпускались с моторами 1.5л Euro-2.
- С 2008 на автомобили стали ставить новый блок управления (М73) Euro-3.
- C 2007 года на автомобиль начал комплектовать бортовым компьютером.
- С 2011 года заменили блок управления (М74 с CAN шиной). Автомобиль стал выполнять требования Euro-4. Прошивки I414DE06 и I414DE07 в 2011 и 2012 годах позволили устранить проблемы с работой двигателя на новом ЭБУ.
Материал подойдёт владельцам автомобилей: ВАЗ 2114, ВАЗ 2113 любого года выпуска.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики ВАЗ 2114, 2113 любого года выпуска. В статье вы найдёте полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.
Автор сайта elm327-obd2.ru
1. Методы компьютерной диагностики ВАЗ 2114 и ЭБУ
Проверка электронных систем Лады 2114 выполняется двумя способами:
Внимание:
Первый метод позволяет выявить неисправность без дополнительного оборудования. Блок самостоятельно определит дефект, отобразив ошибку на табло. Сканер дает возможность для глубокого анализа систем управления.
Таблица применения электронных модулей на ВАЗ 2114
| Модель ЭБУ | Двигатель |
|---|---|
| Январь – 4, без ДК, потенциометр, 1-4 серийная версия | 8, 16 клапанов |
| GM EFI-4, 2111, с ДК | — |
| GM EFI-4, 2111, с дк (ЕВРО-2) | — |
| Январь-5.1.1, без ДК, СО | 8,16 клапанов (фазированный, синхронный, параллельный впрыск) |
| Итэлма, без ДК, СО | — |
| Bosch M1.5.4 | аналогичные |
| Bosch 7.9.7 Е-2 серия 1 | 1.5 литра, 8-клапанов (экспорт) |
| Bosch 7.9.7 Е-2 тюнинг | — |
| Январь 7.2 Е-2, 1-3 серии | 1.5 литра, 8-клапанов |
| Ителма, дк, Е-2 1-3 версии | — |
| Bosch 7.9.7 Е-2 1-2 серии (в первой проблемы с ПО) | 1.6 литра |
| Bosch 7.9.7+ Е-2 1-2 версии | — |
| Bosch 7.9.7 Е-3, Е-4 | — |
| Январь 7.2 Е-2 1-3 серии | — |
| Итэлма 7.2 Е-2 1-3 версии | — |
| Итэлма 7.2+ Е-2 (новая аппаратная часть) | — |
| Январь 7.3 (М73) Е-3 (Итэлма, Автел), 1-3 серии | 1.6 литра |
| Январь 7.4 (М74) Е-4 (Итэлма, Автел) | 1.6 литра |
Перед сервисом обязательно уточните тип и серию ЭБУ, чтобы правильно подобрать оборудование и софт для диагностики
Возможности ЭБУ на ВАЗ 2114:
Bosch M7.9.7 (Евро-2, Евро-3).
Расположение ЭБУ:
Модуль управления расположен под центральной консолью торпеды, за магнитолой. Для доступа к ЭБУ необходимо открутить несколько винтов боковой панели со стороны пассажирского сиденья. Крышка отсоединяется и открывается вид на корпус компьютера. С передней стороны подходит жгут проводов к колодке. Любые работы с блоком стоит проводить только на отключенном аккумуляторе.
К слову, снятие ЭБУ необходимо только при прошивке контроллера или его замене.
Чип тюнинг и прошивка ЭБУ ВАЗ 2114:
Для примера рассмотрим прошивку I204DO57. Предназначена для блока Январь 7.2. Относится к версии 3, с исправленными ошибками обогащения смеси. ПО оптимизировано для езды с небольшим расходом топлива.
Существует чип-версия I203EL36 (Январь 7.2 Fast). Неклассическое ПО, оснащенное таблицей доработанных калибровок. Данный тип предназначен для более динамичной езды, с оборотами до 10000.
2. Способы диагностики ЭБУ и ошибок на ВАЗ 2114 через OBD2
Рассмотрим примеры сервиса машины разными способами.
Загорелся Check Engine на Четырнадцатой?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Самодиагностика ВАЗ 2114:
ЭБУ позволяет осуществить диагностику самостоятельно. Для этого:
- Удерживать кнопку одометра.
- Перевести ключ зажигания на «1».
- Отпустить кнопку. Стрелки приборов начнут движение.
- Одноразово нажать клавишу одометра. На табло высветится версия ПО.
- Повторить нажатие клавиши.
На экране появятся коды. Для расшифровывания можно использовать таблицу UEr.
Ранние модели блоков управления коммутируются по средствам VAG адаптером с интерфейсом K-Line. Некоторые модели ВАЗ оснащались разъемом на 12 пинов. Классическая колодка не подойдет, нужно использовать кабель переходник или K-Line в корпусе OBD1.
Сервис по CAN-шине производится по схожему принципу. С модуля транслируются основные данные о состоянии датчиков, их показателей. Для коммутации используются соответствующие сканнеры. После подключения, информация считывается с ОЗУ модуля управления.
Обзоры диагностических сканеров для ВАЗ 2114
Читай подробные статьи по обзору автосканеров, в том числе совместимых и с ВАЗ 2114.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Запись ПО контроллера автомобиля Лада 2114 можно производить с помощью загрузчика CombiLoader. Программа поддерживает большинство процессоров, устанавливаемых на вазовские ЭБУ.
Программатор в аппаратной части представляет собой адаптер, с колодкой на 55 или 81 контакт. Для коммутации OBD2 можно приобрести дополнительные шнуры, типа M74_CAN или M124.
3. Инструкция по диагностике ВАЗ 2114, 2113 через OBD2 разъем своими руками через ноутбук или смартфон
Определить, где находится OBD2 разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для ВАЗ 2114 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2114»
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2114»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114, 2113
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
Диагностика датчиков ВАЗ 2114 инжектор 8 и 16 клапанов
Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.
Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.
Лямбда зонд
Сканер считывает текущие значения работы кислородного датчика. По показателям программы, например OpenDiag, можно судить о состоянии узла:
- рабочий – 0,007-0,7 В;
- требуется замена – выше 0,8 В.
График не должен иметь разрывов, зависаний амплитуды.
Датчик дроссельной заслонки
На экране программы отображаются процентные значения положения. Полностью открытая заслонка – 100%. Коды неисправности: Р0122, Р0123.
Другие датчики и их диагностика через OBD2
На автомобиле так же доступен сервис:
- Электронный газ (при наличии);
- Фиксатор детонации;
- Датчик положения КВ и РВ;
- Диагностика ДМРВ;
- Датчик скорости;
- Датчик холостого хода;
- Датчик температуры охлаждающей жидкости;
- Датчик температуры двигателя;
- Датчик давления масла;
- Датчик давления воздуха;
- Датчик давления Топлива;
- Другие датчики и их диагностика через OBD2.
Не видит ЭБУ ВАЗ 2114 – что делать, частые причины
Ситуация возможна, если определенные модели ЭБУ считывать ELM327. Существует конфликт протоколов, диагностическая программа не может подобрать правильную конфигурацию связи. Выход:
- попробовать другое ПО;
- выполнить подключение другим сканером.
Модели оборудования, типа ВМ9213, позволят решить конфликт.
Диагностика АБС через OBD2 разъем
Методика проверки системы ABS аналогична. Показания считываются с тормозного блока. Выводы можно сделать на основании отображаемых данных. Более деталбная диагностика АБС, допустима, если предусмотрена CAN шина и электронный модуль ABS.
- скорость вращения колес;
- режим клапанов системы;
- статус нагнетателя.
Данные выводятся для каждого колеса.
Диагностика ошибок и расшифровка
В режиме самостоятельной диагностики, модуль отображает на экране кодовое значение ошибки в одно или двузначном режиме. Стоит отметить, что значения ошибок могут складываться. Пример: ошибка 5 означает наличие кода 4 и 1 в памяти контроллера.
Сканирование внешней аппаратурой позволяет глубже проанализировать работу систем машины. Прибор считывает ошибки из памяти и отображает их в трех и четырехзначном виде. Пользуясь таблицей кодов можно быстро определить дефектный узел.
Диагностика двигателя через OBD2 — ВАЗ 2114
Анализ электронной цепи Лады зависит от используемого сканера и сервисного ПО. Большую часть датчиков возможно продиагностировать самостоятельно. Расшифровка, сброс ошибок выполняются по аналогичной схеме: программа считывает память контроллера, дефект устраняется, код стирается из ПЗУ. Анализ параметров возможен и в режиме езды.
Для подробного изучения датчиков и систем управления двигателем ознакомьтесь с документацией ниже.
