Куда идут провода от генератора ваз 2114

Составляющие компоненты этой модели, как и на всех генераторных установках стандартны: ротор, обмотка, статор, диодный блок и реле-регулятор. Неисправность каждого из элементов легко исправляется сменными деталями.

Более мощный вариант для 2114 – ПРАМО-Электро 2114-3701984 на 100 Ампер.

Он также отечественного производства, но ценится за более высокую мощность вырабатываемого тока. Устанавливался в разные года выпуска автомобиля.

Лучший, по мнению многих владельцев ВАЗ генератор BOSCH с артикулом 21700-3701010-13.

Схема подключения генератора на ВАЗ 2114

При необходимости замены деталей понадобится схема подключения генератора ВАЗ 2114 (инжектор). На картинке ниже представлена подробная схема со всеми компонентами системы.

Представленная схема включает в себя следующие компоненты:

• Генератор;
• Монтажный блок предохранителей и реле;
• Замок зажигания;
• Контрольная лампа заряда аккумулятора;
• Аккумулятор;
• Комбинация приборов.

К кратком виде схем подключения работает следующим образом:

1. При запуске двигателя напряжение передается на регулятор напряжения ГУ.
2. Подключенная в электрическую цепь контрольная лампа отключается в момент подачи напряжения на генератор.
3. Через диодный мост на генератор подается напряжение.
4. Наличие предохранителей в монтажном блоке защищает цепь.

Обмотка генератора защищена предохранителем F16. На фото ниже представлено точное расположение предохранителя в монтажном блоке нового образца.

Далее рассмотрим характеристики генераторной установки в 2114.

Характеристики генератора на ВАЗ 2114

4 признака выхода из строя генератора

Эксплуатация автомобиля без генераторной установки продлится недолго, т.к. на поддержания работы мотора наличие электроэнергии необходимо. Подробно рассмотрим признаки поломок:

1. Если на приборной панели горит лампа сигнализатора заряда – в системе подзарядки есть неполадки (это может случиться при обрыве проводки, неисправности внутри ГУ или по причине попадания влаги);
2. Недозаряд аккумулятора. Если Вы наблюдаете быструю разрядку аккумулятора при том, что его ресурс не израсходован – проверьте наличие заряда. Перезаряд аккумулятора (проявляется в кипении электролита) – также явный признак наличия неисправности;
3. Тусклые фары, медленные дворники, плохой обдув печки (даже на максимальной скорости) – сигнал о недостатке электроэнергии в сети;
4. Шумы при работе генератора (грохот внутри корпуса; шум подшипника и т.д.).

Зачастую поломка установки происходит из-за банального износа деталей (в частности щеточного узла). Ускорить процесс износа может постоянное использование множества электроприборов, неправильно обслуживание или попадание влаги в конструкцию. Правильная эксплуатация и своевременное обслуживание агрегата – залог его долгой и бесперебойной работы.

Сколько вольт и ампер должен выдавать генератор ВАЗ 2114?

В связи с этим многим владельцам интересно, сколько ампер выдаёт генератор ВАЗ 2114. Если на машине стоит штатная деталь, то он рассчитан на 90 А. А ответом на вопрос, сколько вольт должен выдавать генератор на ВАЗ 2114, станет – не менее 13-13,2 В. В среднем это значение равно 13,6 В. Но это – при полной нагрузке. При выключенных потребителях оно значительно выше.

Какой генератор установлен на ВАЗ 2114?

Разобравшись с тем, какое напряжение должен выдавать генератор на ВАЗ 2114, стоит понять, что за устройство его вырабатывает. На этом отечественном хэтчбеке установлен с завода трёхфазный генератор типа 94.3701. Он состоит из неподвижной обмотки или статора, ротора, подшипников ротора, крыльчатки, шкива для надевания ремня. Также у него есть диодный мост или выпрямитель, регулятор напряжения и корпус.

С завода на машину ставили устройства российского производства марки КЗАТЕ. Также на некоторых авто последних годов выпуска можно встретить штатные немецкие Bosch. Несмотря на то, что отечественные генераторы при должном уходе могут эксплуатироваться сравнительно долго, более надёжными считаются детали зарубежного производства. Поэтому при замене многие владельцы покупают изделия этого или иного иностранного бренда. Кроме того, иногда ставятся более мощные генераторы. Их приобретают, например, любители автозвука, так как заводские не рассчитаны на столь серьёзную нагрузку.

Как измерить напряжение генератора?

Зная, какое напряжение должен выдавать генератор, также необходимо уметь его измерить. Ведь в противном случае будет невозможно понять, что оно слишком низкое или запредельно высокое.
Есть два способа измерения напряжения. Первый – очень простой, но неточный. Бортовой компьютер авто показывает вольтаж. Поэтому можно просто посмотреть на его показания. К сожалению, они нередко бывают заниженными. А потому ориентироваться на эти данные для точной диагностики генератора не стоит. Кроме того, иногда на бортовом компьютере напряжение скачет под нагрузкой. Но это не всегда повод для поиска неисправности. Возможно, какой-либо из потребителей слишком мощный или подключен неправильно. Или же это – просто погрешность прибора.
Второй способ даёт максимально точный результат. Для этого потребуется мультиметр и помощник. Замер выполняется в следующей последовательности:

• Включить зажигание и удостовериться, что все сигнальные лампы на приборной панели загорелись в штатном режиме;
• Завести машину и проверить, что индикатор аккумулятора погас. Если значок АКБ горит, значит, неисправен генератор, аккумулятор или проблемы с проводкой;
• Прогреть автомобиль до рабочей температуры и включить все имеющиеся электропотребители;
• Взять мультиметр и установить на нём режим вольтметра;
• Попросить помощника поддерживать обороты мотора в пределах 3500;
• Мультиметр подключают к аккумулятору;
• Оценить результат измерений. Если всё в порядке, мультиметр покажет примерно 13-13,2 В или чуть больше. Если показания ниже, неисправен генератор либо АКБ.

Далее следует провести такую же проверку с выключенными потребителями. При исправном генераторе вольтметр покажет около 14,5-14,7 В.

Чтобы продиагностировать генератор, нужно подключить мультиметр к его выводам. На приборе должны появиться значения в пределах 14-14,3 В. Затем следует попросить помощника прибавить обороты мотора. Напряжение исправного генератора не должно прыгать более, чем на 0,5 В. Если оно меняется или изначально было ниже либо выше положенного, узел нуждается в ремонте.

Перезаряд аккумулятора

Иногда при поломке генератора наблюдается перезаряд аккумулятора. Это можно заметить не только при проведении измерений мультиметром, но и показаниям бортовика. А при сильном превышении установленного напряжения возможен выход из строя различного электрооборудования или выкипание аккумулятора. Также при этом фары могут светить ярче обычного, а на приборной панели – постоянно гореть индикатор заряда АКБ. Это и есть основные симптомы перезаряда.
Он возникает чаще всего из-за неисправности регулятора напряжения. Эта деталь на ВАЗ 2114 легко меняется своими руками.

А определить точное наличие проблемы поможет диагностика АКБ и генератора, описанная выше.

Генератор выдаёт низкое напряжение

Чаще всего это происходит из-за выхода из строя регулятора напряжения или диодного моста. Но также напряжение может быть низким из-за короткого замыкания в обмотке статора, износа подшипников и некоторых иных поломок генератора. Но, прежде чем ремонтировать или менять его, нужно убедиться, что проблема именно в генераторной установке. Иногда похожие симптомы вызывает неисправный аккумулятор или плохая проводка, окислившиеся клеммы. Кроме того, в автомобиле может быть мощное дополнительное электрооборудование, такое, как дорогая магнитола, усилитель, сабвуфер. Следует убедиться, что оно исправно и подключено правильно. А, возможно, генератору просто не хватает мощности при таких потребителях.

Автоматический замок багажника ВАЗ 2113, 2114, 2115 Если возникает необходимость открыть багажник на автомобиле Ваз 2113, то приходится глушить двигатель, выходить на ул.
Подробнее.

Подсветка днища автомобиля своими руками Захотелось как в крутых фильмах установить неоновую подсветку на автомобиль. А так как нам никто в этом не запрещает.
Подробнее.

Что находится под капотом Ваз 2113 Думаю важно, чтобы автомобиль выглядел красиво не только снаружи, но и изнутри. Я имею ввиду то, что находится под ка.
Подробнее.

Прямоток Ваз 2113 Прямоток Ваз 2113 — что дает данная установка? Кроме мощного звука двигателя и красивого вида доработка может привест.
Подробнее.

Как покрасить литые диски Почему все цвета на литых дисках такие однообразные? Вот к примеру у меня Ваз 2114 белого цвета, а белых дисков вообщ.
Подробнее.

Тюнинг боковых зеркал и установка зеркал заднего вида на . Содержание статьи: Установка зеркал заднего вида на Ваз 2113 Тюнинг боковых зеркал ВАЗ 2114 1. Установка зеркал задне.
Подробнее.

Всем доброго времени суток.
Хочется поделиться своей доработкой. Решение сделать дубляж пришло после установки в автомобиль автозвука, так как появились просадки напряжения.
Изначально я дубляж ставил на родной генератор 80А, и зарядка была 14.1 стабильной, максимальный просад был 13.9 .
Без дубляжа на родном генераторе зарядка была 13.6, максимальный просад был 12.5 .
Потом родной генератор сломался. Диодный мост пришел в негодность, я решил не ремонтировать старый, а купить новый.
Выбор пал на генератор с большим амперажом .
В итоге мной был куплен генератор 120А, за 4100.
Он полностью стоковый, становится на родное место без всяких доработок.
После его установки я попробовал подключить его без дубляж. Но зарядка была 13.8, но не стабильная. Скакала с 13.8 до 13.2 .
И я решил оставить дубляж. Если кто-то будет вам говорить что из-за дубляжа испортиться генератор или что-то будет аккумулятору. Не верьте. Всё это бред.
Я езжу с ним уже 1.5 года и горя не знаю. Никаких проблем.
Итак начнем :
У меня были провода КГ-35 (они же у меня идут на питание усилителей. От аккумулятора в багажник) из них я решил и делать.
Необходимо 2 провода, один ➕ и один ➖ .
Минусовой провод должен быть длиннее.
Я точно не помню размер, но примерно скажу :
-плюсовой ➕ (130см)
-минусовой ➖(140см).

Плюсовой провод подключаем к шпильке которая идёт от генератор. К ней подключены остальные провода.
Минусовой провод подключен к регулировосному болту.

Проводил всё аккуратно через стяжки. Нигде ничего не трёх.

Красный провод подключаем к плюсовой клемме аккумулятора. Чёрный провод к минусовой клемме.

Также было принято решение заменить минусовой провод который идёт от клеммы на кузов. Так как родной был очень тонкий.
Ну вот в принципе ничего сложного. 15 минут работы. И всё шикарно. Всем спать за внимание. Подписывайтесь на страницу, ставьте лайки. Всем пока.

Ваз 2114, от куда идет провод на регулятор напряжения на генераторе?
Почему на него подается 4 вольта вместо 14 вольт?
регулятор напряжения выключается и генератор перестает заряжать аккум. Так же не должно быть.

сажусь в машину, завожу. Все нормально. Напряжение в сети 14 вольт. генератор работает и заряжает аккумулятор. на приборной панели, лампочка аккума не горит. меряю провод который возбуждает регулятор напряжения, на него нормально подается 14 вольт.
через некоторое время на приборной панели загорается лампочка аккума (и начинает гореть в пол накала). Напряжение в сети падает до 11.5 вольт (то есть то что дает аккумулятор) меряю напряжение на проводе который питает регулятор напряжения на генераторе, на него всего подается 4 вольта. И соответственно этот регулятор не дает генератору заряжать аккумулятор. Я и подумал, что питает регулятор напряжения? почему не идет 14 вольт а только 4 вольта по тому проводу который питает регулятор напряжения.

из щитка приборов с контрольной лампы акб по коричневобелому проводу, скорее у тя фляга засвистела и ты поставил светодиоды в приборку, и не 14в там должно быть, а 11-12в, вот тебе схема

Что такое фляга? ни одного светодиода не стоит и изменений с авто ни каких не проводилось. Что за щетка приборов?

ВАСЯ БАКИН Искусственный Интеллект (258413) ЩИТОК приборов в салоне где спидометр, тахомерт и прочее, лампа акб в щитке горит или нет при вкл зажигании?

да на регулятор подается 14 вольт, для возбуждения регулятора на него подается 14 вольт на регулятор идет провод (я его померил и в нем 4 вольта вместо 14), от куда подается эти 14 вольт на регулятор?

ПОМОР Искусственный Интеллект (106250) 1 — АКБ. 2 — Генератор. 3 — Монтажный блок. 4 — замок зажигания. 5 — Лампа заряда АКБ на приборной панели.

так и должно быть, все относительно, смотря где и как мерять

сначала проверка клемм акума и гены со стартёром и затем если не помогло -замена конт группы замка зажигания

Если ты уже менял интегральный РР и это не помогло, то пока генератор не поменяешь, проблема не исчезнет. Межвитковое или кз на массу в якоре при нагревании.

напряжение на регулятор подается с выхода генератора.
но
этот провод длинный а значит причин много.
с генератора- в щиток -схема щитка -разворачивается и опять к генератору на возбуд.. через плату ..схему тебе дали.

На то он и регулятор напряжения.. в зависимости от нагрузки он подаёт напряжение от 14 до 0 вольт.
11-12 вольт скорее всего что то с аккумулятором

не снимая генератор меняешь регулятор напряжения в простонородие называют шоколадка и всё будет норм работать, ну если руки не кривые всё самому можно сделать а так да к электрику денег коль много)

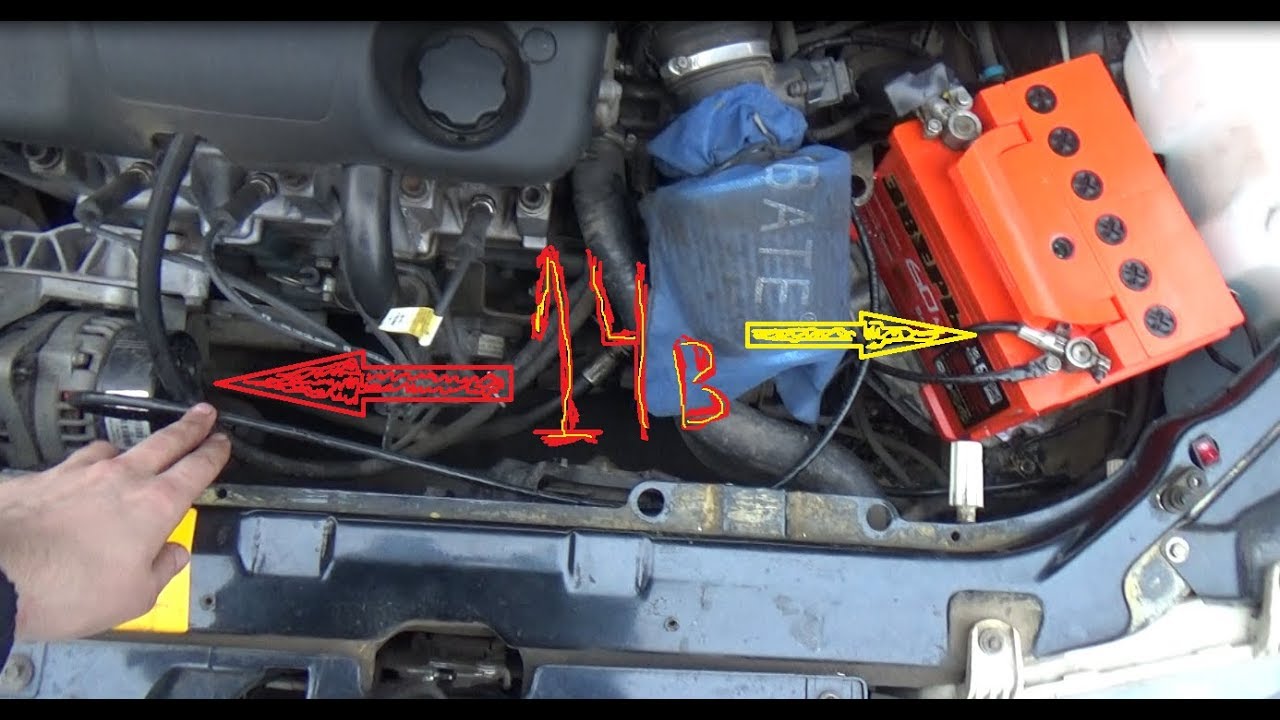

Какие провода идут на генератор ВАЗ 2114 и как их подключить?

ВАЗ 2114 — это популярный автомобиль, который часто требует технического обслуживания. Помимо регулярной замены масла и фильтров, иногда необходимо проверить или заменить провода генератора. Провода на генераторе играют важную роль в передаче электричества и поддержании нормальной работы автомобиля. В этой статье я расскажу о том, какие провода использовать для генератора ВАЗ 2114.

Провод с генератора к аккумулятору

Первый провод, который идет на генератор ВАЗ 2114, соединяет его с аккумулятором. Этот провод отвечает за передачу заряда от генератора к аккумулятору, чтобы заряжать батарею автомобиля во время работы двигателя.

Обычно этот провод имеет красный цвет и подключается с одной стороны к выходу генератора, а с другой стороны к плюсовому (+) полю аккумулятора. Провод должен быть достаточно гибким, чтобы удобно проходить соединениями и не ограничивать движение других элементов автомобиля.

Провод с генератора к датчику зарядки

Второй провод, который идет на генератор ВАЗ 2114, соединяет его с датчиком зарядки. Датчик зарядки контролирует процесс зарядки аккумуляторной батареи и помогает поддерживать оптимальное напряжение в системе электропитания автомобиля.

Этот провод обычно имеет белый цвет и подключается с одной стороны к выходу генератора, а с другой стороны к соответствующему контакту на датчике зарядки. Провод должен быть надежно закреплен, чтобы избежать непредвиденных обрывов контакта, которые могут привести к сбою в работе генератора.

Помните, что провода генератора ВАЗ 2114 должны быть в хорошем состоянии, без повреждений, износа или коррозии. При необходимости замените провода на новые, соблюдая правильные цветовые коды и качество материалов. Это поможет обеспечить эффективную работу генератора и поддержание нормального заряда аккумулятора.

Схема подключения генератора ВАЗ 2113, 2114, 2115

На автомобили ВАЗ 2113, 2114, 2115 устанавливается несколько генераторов как отечественного так и иностранного производства. Помимо этого для установки на 2113, 2114, 2115 подойдут генераторы с других моделей переднеприводных автомобилей ВАЗ.

Электрическая схема подключения этих генераторов практически одинакова. На примере генератора 5102.3771 посмотрим как можно его подключить в бортовую сеть.

Схема подключения генератора автомобилей ВАЗ 2113, 2114, 2115

Схема подключения генератора на автомобиле ВАЗ 2114 (2113, 2115)

Описание схемы подключения генератора автомобилей ВАЗ 2113, 2114, 2115

Напряжение для возбуждения генератора при запуске двигателя подводится через замок зажигания на его вывод D (D+ регулятора напряжения).

В электрическую цепь включена контрольная лампа в комбинации приборов, которая должна гаснуть после пуска двигателя, и подсоединенный параллельно ей дополнительный резистор.

После пуска двигателя напряжение в обмотку генератора подается от трех дополнительных диодов, установленных в диодном мосту.

Цепь защищена предохранителем F16 (15А) установленном в монтажном блоке реле и предохранителей.

Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

1. Электронасос топлива.
2. Форсунки в топливной рампе.
3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.
3. Топливоподача.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Питание (аккумуляторная батарея и генератор).
7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

1. Обмотка статора (неподвижной части).
2. Роторная обмотка (возбуждения).
3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
4. Замыкаются силовые контакты, и начинает вращаться ротор.
5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

1. Роторная обмотка возбуждения.
2. Контактные кольца на роторе.
3. Подшипники.
4. Передняя и задняя крышки.
5. Статорная обмотка.
6. Регулятор напряжения.
7. Шкив с крыльчаткой.
8. Диодный блок.
9. Конденсатор.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

1. Корпус из пластика и металла.
2. В основе схемы находится микроконтроллер.
3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

1. Положения дроссельной заслонки.
2. Положения коленчатого вала.
3. Фаз (положения распредвала).
4. Скорости (находится на тросике спидометра).
5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
6. Давления.
7. Детонации.
8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.
