В чем измеряется диаметр колеса

Диаметр шин: характеристика и основные размеры

Каждый автовладелец сталкивается с выбором покрышек для автомобиля. Это может быть смена сезонности (летние, зимние), плановая замена или смена шин с целью улучшения каких-либо характеристик. Прежде, чем приступать к выбору, каждый владелец должен знать, как правильно подбирать покрышки для своего авто – это значит, не только понимать, какие характеристики требуются, но и такие параметры, как наружный диаметр шины и подходящие размеры колеса (рекомендованные к установке).

Диаметр и размеры

Современный рынок предлагает огромное количество шин разных типоразмеров для любых условий. Но для каждого автомобиля есть свои допустимые размеры диаметра покрышки. Чтобы узнать, какая подойдёт на автомобиль, нужно воспользоваться инструкцией по эксплуатации машины (если стоит заводская резина) или воспользоваться маркировкой, которая наносится на шины.

Маркировка

Наносится на каждую покрышку, и содержит в себе всю информацию. Примером можно взять 205/55/R16 94HXL:

• 205 – показатель обозначает ширину покрышки в миллиметрах;
• 55 – соотношение высоты к ширине. В рассматриваемом варианте, величина равна 55%. Если значение отсутствует – значит, величина составляет 80-82% (используется на лёгком коммерческом транспорте).

Важно: если автовладелец решит установить более широкие шины (допустим 215/55), то это будет означать, что резина будет выше.

• R – означает, что шина радиального типа. Существует диагональная конструкция (обозначается при маркировке – D), используемая в современном мире довольно редко. Объясняется тем, что характеристики при эксплуатации ниже, чем у радиальной.
• 16 – внутренние диаметр колеса (в дюймах). Если необходимо перевести значение в сантиметры, то стоит помнить, что 1 дюйм, равен 2.54 сантиметрам, и вычисляется умножением.

Внимание: значение используется для подбора дисков. Для дисков, 16 – наружный (посадочный) диаметр. Радиус всего колеса – это другая величина.

• 94 – возможная нагрузка на одно колесо составляет около 670 кг. Значение показывает возможную нагрузку.
• H – максимальная скорость, которую можно развивать на покрышках (индекс скорости).
• XL – шина сделана с усиленным каркасом, и имеет запас прочности на случай «перегруза» авто.

Чтобы посчитать максимальную нагрузку, которую транспорт сможет перевозить – нужно умножить значение по индексу грузоподъёмности на количество колёс.

Обозначения на покрышке

Существует множество маркировок, которые могут дать дополнительную информацию о шине, вплоть до номера инспектора на заводе-производителе. Можно расшифровывать значения полностью, но основные параметры, которые помогут дать информацию при подборе – описаны выше.

Размер и диски

Чтобы осуществить правильный подбор диаметра и типоразмера шин необходимо обратиться к специалисту, или к рекомендациям производителя, чтобы узнать подходящие значения для конкретной машины. Среди всех диаметров зимних шин и летних можно выделить самые популярные: R19; R18; R17; R16; R15; R14.

Важно: необходимо соблюдать рекомендации – если типоразмер будет не соответствовать, то возможно, что покрышка, при движении будет задевать кузов, или, из-за смещения центра тяжести некоторые показатели будут ухудшаться, возможно, быстрое стирание резины, при установке шин с неправильным вылетом.

Как измеряется диаметр

Когда необходимо подобрать диски для определённого размера шин, то можно воспользоваться таблицей:

Стоит отметить, что в таблице указаны не все значения по подбору – существуют диски от 3 дюймов и больше, но всё напрямую зависит от радиуса колеса, которое будет выбрано для конкретного автомобиля. Поэтому необходимо опираться, прежде всего, на рекомендации производителя автомобиля, или на комментарии специалиста.

Изменение типоразмера

Некоторые автовладельцы специально изменяют радиус колёс, и подразделяются такие изменения на несколько категорий:

• Увеличение ширины – допустимо увеличение этого показателя не более, чем на 24мм, но только с сохранением прежней высоты. Иначе колесо будет тереться об кузов, что быстро приведёт его в негодность. Примером будет взят диаметр шины R15 с размерностью 185/65. После увеличения, характеристики будут составлять 195/65 (24мм – максимальная величина расширения, средняя — 12). После этого уменьшится тормозной путь, и автомобиль станет ехать немного мягче, но цена на покупку новых покрышек возрастёт.
• Высота – установка немного увеличит проходимость, но увеличивать показатель намного – нельзя. Это приведёт к быстрому стиранию покрышек о кузов автомобиля.
• Вылет колеса – часть автовладельцев стремится увеличить ширину диска, и получается, что колесо оказывается немного выступающим из арки. Такое изменение губительно для машины, и быстро приведёт к выходу из строя подвески. Оптимальный вылет колеса регламентируется заводом-производителем, и менять его не рекомендуется.

• Наружный диаметр диска – автовладельцы, иногда стремятся увеличить диаметр диска, и в качестве покрышек используют низкопрофильную резину. Например, при диаметре шины R16 и типоразмером 195/60 оно подойдёт для замены колеса с характеристиками 185/65 и 15 радиусом – в этом случае придётся пожертвовать ходовыми характеристиками и плавностью хода. Бывают случаи, когда уменьшение диаметра приводит к улучшению ходовых характеристик машины, а именно – увеличению мягкости работы подвески. Но в этом будут и минусы – на высоких скоростях автомобиль может потерять курсовую устойчивость.

Итог подводится следующий: при выборе новых колёсных дисков и шин, оптимальным решением, будет подбор, основанный на заводских рекомендациях. Для изменения параметров шин нужно отчётливо представлять, чем это может грозить при эксплуатации автомобиля.

Ставить и выбирать изменённые покрышки самостоятельно, без консультации со специалистом не рекомендуется, и может привести к выходу из строя всего автомобиля.

Как узнать размер колесного диска автомобиля

Автолюбители меняют диски автомобиля по разным причинам: вынужденным – когда комплект износился, обнаружился дефект или неисправность, или по своему желанию – если захотелось улучшить внешний вид автомобиля, сделать его более роскошным или привлекательным. При выборе дисков недостаточно ориентироваться только на собственный вкус, стоит учесть множество параметров, начиная с размера. Как узнать размер диска автомобиля и разобраться в других его характеристиках, рассмотрим в этой статье.

Базовый размер дисков – это основная характеристика колеса, которая ставятся на транспортное средство на автомобильном заводе и соответствуют классу машины, условиям технологии и проведенным инженерами тестам на прочность.

Автомобиль выпускают с завода с такими штатными параметрами колесных дисков:

1. Ширина диска (обода) в дюймах.

2. Диаметр диска – основная характеристика. Измеряется без учета кромок обода, указывается в дюймах от 12 до 24. Диаметры диска и шины, которую будут на него устанавливать, должны совпадать. От диаметра диска зависит ширина профиля шины: она должна соответствовать конфигурации колесной арки и техническим параметры производителя.

3. Параметры кромки обода , необходимого для надежного крепления шины. Обозначаются буквенными символами J, JJ, JK, K, L, B, P и D. Соответствуют форме кромки. Эта маркировка используется для дисков всех легковых авто, независимо от марки и модели.

4. Буква x в маркировке значит, что у диска неразъемная конструкция, то есть, что он состоит из одного элемента. Разбираемый обод обычно используется для грузовых машин и автобусов.

5. Буквой H обозначается индекс конструкции хампов – это служебная характеристика. Хампы – кольцевые выступы вдоль всей окружности диска. Они нужны для установки на диск бескамерной шины, и не на всех дисках они есть. Этот параметр может маркироваться как Н – одинарный, когда хампы проходят с одной колесной стороны, Н2 – двойной, если хампы расположены с обоев краев, или Х – усеченный. Пример маркировки диска с хампами: 6.0J*17 H2 ET38 d65.1 5*112.

6. Вылет диска, ЕТ указывает расстояние от места крепления диска к ступице до центральной линии колеса в миллиметрах. Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

7. Сверловка или разболтовка диска (PCD) – диаметр посадочного отверстия диска, на котором располагаются крепежные болты. Измеряется в миллиметрах по центрам отверстий под крепежи. Размеры этого показателя варьируются от 50 до 120 мм, в зависимости от марки, модели и класса авто. С этим параметром указывают количество отверстий для болтов – их может быть от 3 до 8, в зависимости от модели автомобиля.

8. Диаметр отверстия под ступицу* – d или DIA . Указывается в миллиметрах.

*Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось.

Дополнительно на диске указывают:

Величину наибольшей загруженности. Ее ставят на дисках пикапов, минивенов и других предназначенных для транспортировки грузов автомобилей. Примеры маркировки этого показателя: Max Load 2000Lb (наибольшая нагрузка – 2000 фунтов, 910 кг при переводе), Max Load 930 kg (наибольшая нагрузка 930 кг);

Параметры SAE. TUV, ISO или Ростест, обозначающие, что изделие прошло необходимую сертификацию после ряда испытаний и в полном объеме отвечает предъявляемым международным и российским требованиям стандартов. Эти буквы выбиваются обычно на спицах диска;

Товарный знак или наименование производителя;

Служебную информацию изготовителя.

Как расшифровать параметры колесного диска? Пример

Разберем характеристики диска, которые указываются в маркировке на всех оригинальных заводских дисках. Например, у нас в распоряжении диск с такими обозначениями: 6Jх15 4/98 58.6 ET35

Что значит каждый параметр в этой маркировке:

1. 6 – ширина обода в дюймах;

2. J – конфигурация кромки (похожа по форме на букву J);

3. х – диск не разбираемый;

4. 15 – диаметр в дюймах;

5. 4/98 – 4 отверстия под крепежные болты, диаметр посадочного отверстия (PCD) – 98мм;

6. 58.6 – диаметр отверстия под ступицу равен 58,6 мм;

7. ЕТ35 – вылет диска равен 35 мм. Здесь он положительный.

Как определить размеры литых дисков и штамповки

На каждом заводском диске автомобиля, литой он или штампованный, стоит маркировка с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, основные параметры – ширина, диаметр, вылет и т.д. – не просматриваются, то диск можно измерить самостоятельно и восстановить маркировку. Предлагаем инструкцию, как провести замеры.

1. Ширина диска. Чтобы ее определить, поверните диск боком к себе и рулеткой или линейкой измерьте расстояние между закраин изделия. Обратите внимание: ставьте измерительный инструмент не на закраины (кромки) диска, а меряйте между их внутренними поверхностями. Чтобы не запутаться, посмотрите рисунок ниже. Затем полученное расстояние разделите на 25.4 мм для перевода в дюймы.

2. Диаметр дисков измеряют также без учета их закраин – по посадочному месту, куда устанавливают шину. Поставьте рулетку или линейку так, чтобы она проходила через центр диска, и измерьте диаметр по крайним точкам. Полученные данные следует поделить на 25,4 мм для получения результата в дюймах.

Обратите внимание: в маркировке шин есть параметр с буквой R. Некоторые считают, что этот показатель означает радиус. Говоря о дисках, тоже иногда ошибочно называют диаметр радиусом. Это неверно. Сама буква R обозначает конструкцию шины – радиальную.

3. Вылет диска, ЕТ. Его измерить чуть сложнее. Чтобы это сделать, нужно положить диск на землю плашмя, наложить на него рейку из дерева. Затем поставить линейку или расположить рулетку перпендикулярно от привалочной плоскости изделия до рейки и измерить промежуток в миллиметрах (параметр B). Для расчета еще понадобится измерить ширину диска (параметр А). В этом случае меряем ширину по ободьям – кромкам диска, а не как в пункте № 1. Вычисляем вылет по формуле: ET = A-B/2.

4. PCD (Pitch Circle Diameter) , диаметр посадочного отверстия по центрам крепежных отверстий. По-другому – разболтовка или сверловка. Приведем пример измерения PCD на диске с 5-ю крепежными отверстиями:

Сначала измеряем линейкой или штангенциркулем расстояние от внутренней кромки крепежного отверстия до ближнего края центрального отверстия. У нас вышло 20 мм.

Затем меряем расстояние от внешней кромки крепежного отверстия до дальней кромки отверстия под ступицу. Получили 92 мм.

Складываем эти два показателя – 20+92=112. Выходит, в этом случае параметр PCD равен 5*112, где 5 – количество болтов.

5. Диаметр отверстия под ступицу, DIA/d. Размер центрального отверстия просто измеряется линейкой, рулеткой или лучше штангенциркулем от края до края. Не забудьте расположить измерительный прибор так, чтобы он проходил через центр.

Как еще можно определить размеры диска

Самый оптимальный и безопасный вариант при замене дисков – не отходить от их конфигурации, прописанной автомобильным производителем. Иногда автовладельцы покупают диски с рук, и зачастую сами продавцы не знают их истинных размеров – здесь есть большой риск промахнуться с параметрами. Неправильно подобранный размер изделий часто приводит к скорому изнашиванию ступиц, суппортов, системы тормозов и других частей подвески автомобиля – все это может привести к дорогостоящему ремонту.

Можно узнать размер подходящих для автомобиля дисков на нашем сайте в конфигураторе. По шагам нужно выбрать бренд, модель, год выпуска, модификацию автомобиля. На странице появится информация о вашей модели авто, размеры подходящих ей дисков и варианты изделий. Здесь же указано наличие дисков и можно сделать заказ.

Даже если оказалось, что на складе нет подходящих вариантов, в колл-центр подскажут альтернативы дисков с допустимыми для вашего авто отклонениями в характеристиках.

Еще один способ определить размер дисков для вашего авто – обратиться к специализированным ресурсам, где можно ввести известные вам данные об автомобиле и система выдаст подходящие для него параметры для дисков, шин и т.д.

Если вы не знаете точный размер дисков, подходящих для вашего автомобиля, специалисты колл-центра BlackTyres помогут разобраться с характеристиками и подобрать по необходимости нужный комплект. Достаточно знать марку, модель своего автомобиля, год его выпуска, и менеджеры предложат несколько вариантов, которые подойдут вашему транспортному средству, и устроят вас по всем параметрам.

В многообразии изделий можно запутаться, здесь специалист будет как раз вашим проводником. Если хотите приобрести штампованные диски – не должно быть никаких расхождений со штатными размерами, нужно брать те, которые рекомендует завод-изготовитель авто. Если предпочтете литые, то тут вариаций по параметрам будет больше из-за разнообразия форм этих изделий. Под контролем менеджера можно подобрать литые диски с допустимыми отклонениями в диаметре, вылете, размере ступицы. При этом, если автомобиль на гарантии, на нее никак не повлияет установка подходящих, правильно подобранных дисков с разрешенными отклонениями от штатных характеристик.

Заключение

Мы советуем не экономить на безопасности и заказывать диски в проверенных местах – у официальных дилеров автомобильных брендов. В BlackTyres можно быть уверенным в качестве товара и в том, что диски точно подойдут по размерам. Важное преимущество таких покупок: если диски подобраны грамотно, автомобиль не снимут с гарантии.

Как определить диаметр колеса велосипеда

Чаще всего он всплывает в случае, если пробилась покрышка или нужна новая резина на колесо старого велосипеда. И на вопрос продавца «Какое колесо у Вашего велосипеда?» в голову приходит только один ответ: «круглое».

Прежде всего, нужно определиться с понятием диаметр колеса.

Для большинства обычных людей это диаметр колеса по внешней (наружной) границе покрышки.

Но есть еще понятие посадочный размер обода – это диаметр самого обода или покрышки по внутренней границе.

Поэтому, было бы неплохо сначала разобраться в принятых в мире системах маркировки покрышек, чтобы разговаривать с продавцом веломагазина на одном языке. Об этом можно почитать в статье «Велосипедные покрышки: размеры, типы маркировки и взаимозаменяемость» на нашем сайте.

Для краткости приведем здесь рисунок с пояснениями, что измеряется в каждой системе маркировки. Поэтому важно понимать, что мы меряем и что хотим найти.

Итак, методы определения диаметра колеса велосипеда в дюймах и миллиметрах:

1. Самый простой и надежный. На старой покрышке, установленной на велосипеде, должен быть написан ее диаметр в дюймах или миллиметрах.

При подборе новой резины, ориентируйтесь на него. В случае отсутствия шины с точно такой же маркировкой, посмотрите на таблицу взаимозаменяемости и подберите нужный размер в другой маркировке.

Если новая шина нужна чуть шире или уже – сверьтесь с таблицей ширины покрышки и обода.

Если сомневаетесь – поговорите с продавцом. Он подскажет, подойдет ли она для Вас как с точки зрения размеров, так и с точки зрения протектора, стиля езды и по каким дорогам хотите кататься.

Это можно сделать через измерение радиуса и умножить его на два.

Для младших школьников, читающих эту статью, напоминаю, что один диаметр состоит из двух радиусов.

Только мерить нужно строго от центра втулки, а не от её краев. Измеряя, велосипед должен стоять вертикально, а рулетку, прикладывая один конец к земле держать то же строго вертикально, а не вдоль спиц колеса. Только такой замер даст правильное значение.

Таким же образом можно сразу измерить и сам диаметр колеса. Главное точно определить его верхний срез. Для этого можно взять уровень и приложить его к верху покрышки, и, держа его строго горизонтально, определить по рулетке нужный размер.

После этого переводим его из мм в дюймы. Для этого делим его на 25,4 (1 дюйм = 25,4 мм) и вычисляем размер в дюймах. Результат можно округлить до стандартных дюймовых размеров колес.

Например, если в результате измерений получается 720 мм, делим на 25,4 и получаем 28,346 дюйма. Значит, скорее всего, реальный размер колеса, с учетом точности вычислений, 28”.

В принципе, точно так же можно измерить и диаметр обода.

Только обратите внимание на разницу между тем, что измеряется рулеткой снаружи и посадочным размером обода.

А зная её, легко вычислить диаметр. Для этого длину окружности в миллиметрах нужно разделить на число «Пи» (3,14). Получив диаметр в мм, разделите его на 25,4 и получите диаметр в дюймах. Аналогично предыдущему пункту результат придется округлить до ближайшего целого числа в дюймах. Чем точнее все измерения, тем точнее результат и меньше округления.

Измерение параметров диска

Если вы не нашли данных параметры диска на ваш автомобиль, вы можете сами их измерить. Чтобы правильно подобрать диск нужно знать шесть основных параметров диска:

Но чтобы измерять не все параметры, часть из них можно прочитать в инструкции по эксплуатации по вашему автомобилю или на запасном колесе, если машина укомплектована литым (из алюминиевого сплава) полноразмерным запасным колесом (таким же, как и все остальные колёса, которые стоят на машине).

Для этого нужно вынуть колесо из багажника и прочитать надписи на внутренней стороне диска.

Если же у вас машина укомплектована «докаткой», то необходимо снять одно колесо с машины, если там стоят «литые» диски.

На обычных «стальных» дисках, как правило, изнутри не написаны параметры диска и маркируются они по внутреннему заводскому коду, который позволяет узнать параметры диска только у официального дилера автомобиля или производителя дисков.

Осмотрим внимательно надписи на «литом» диске изнутри. На большинстве литых дисков указывается три параметра, это «вылет», «ширина диска» и «диаметр диска».

1 Диаметр диска

Диаметр диска можно прочитать на маркировки боковине покрышки, которая, для примера, выглядит так: 205/55 R16 . Число, которое стоит после буквы R и обозначает диаметр диска в дюймах.
В нашем примере диаметр равен 16 дюймам (буква R на боковине покрышки обозначает не радиус, как многие думают, а радиальную конструкцию корда).

А также диаметр может быть написан на внутренней маркировке диска, рядом с шириной.

2 Ширина диска

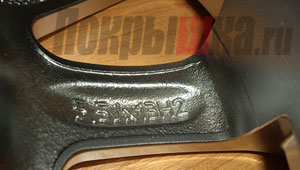

Ширина диска обычно обозначается вот так: 5,5J х 13 или 5 1/2J х 13 , где 5 и 1/2 — значение ширины диска – 5,5 дюймов, а 13 – диаметр диска в дюймах.

3 Вылет диска (ЕТ)

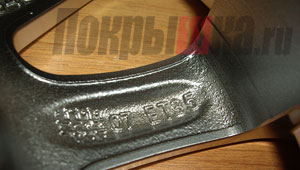

Вылет диска (или как его ещё называют «вынос диска») обычно обозначается двумя буквами ET или надписью OFFSET и далее идут параметры выноса, например, ET35 или OFFSET 35 , где 35 – это значение вылета в миллиметрах.

Если эти параметры нашлись на диске, то нам остаётся узнать только три параметра:

4 Количество крепёжных отверстий под болты или гайки

Это отверстия в центральной части диска, с помощью которых колесо крепится к машине.
Посчитать количество этих отверстий не составляет проблем, обычно их бывает – 3 , 4 , 5 или 6 .

5 Диаметр, на котором расположены эти крепёжные отверстия (PCD)

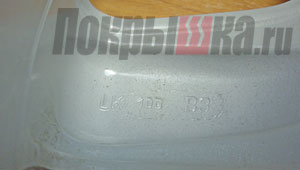

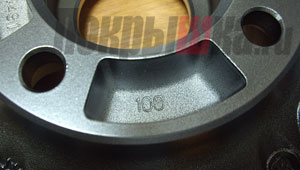

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках:

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках:

Как рассчитать PCD:

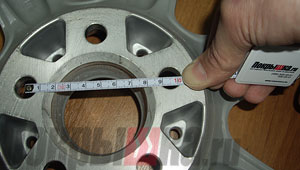

• У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
  PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек, умноженное на коэффициент 1,051 . В нашем случае: 95х1,051=100 мм

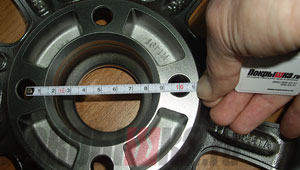

• У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
  PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек.
  В нашем случае – тоже 100 мм.

Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112), и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у Вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

• 98 – LADA, Alfa-Romeo, Citroen, Fiat, Lancia, Peugeot, Seat, Skoda.
• 100 — Audi, BMW, Cooper, Chevrolet, Chrysler, Citroen, Daewoo, Daihatsu, Fiat, Honda, Hyundai, Jeep, Kia, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Proton, Renault, Rover, Seat, Skoda, Subaru, Suzuki, Toyota, Volkswagen.
• 108 — Audi, Citroen, Ford, Jaguar, Land Rover, Mazda, Peugeot, Renault, Saab, Volvo.
• 110 — Fiat, Opel, Saab, Alfa-Romeo.
• 112 — Audi, Chrysler, Ford, MCC-Smart, Mercedes-Benz, Seat, Skoda, Volkswagen.
• 114.3 — Chevrolet, Chrysler, Citroen, Jeep, Daewoo, Daihatsu, Dodge, Fiat, Ford, Honda, Hyundai, Kia, Lexus, Land Rover, Mazda, MCC-Smart, Mitsubishi, Nissan, Peugeot, Renault, Rover, Subaru, Suzuki, Toyota, Volvo.
• 115 — Chevrolet, Chrysler, Opel.
• 118 — Citroen, Fiat, Nissan, Opel, Peugeot, Renault.
• 120 — BMW, Hyundai, Volkswagen.
• 120.7 — Jaguar.

Грузовые и внедорожники:

• 127 — Jeep.
• 130 — Audi, Citroen, Fiat, Mercedes-Benz, Nissan, Opel, Peugeot, Porsche, Renault, Volkswagen.
• 139.7 — Jeep, Daihatsu, Ford, GMC, Hyundai, Isuzu, Kia, Lada-Niva, Mazda, Mitsubishi, Nissan, Opel, SsangYong, Suzuki, Toyota.
• 150 — Lexus, Toyota.
• 160 — Ford, Opel, Renault.
• 161 — Mercedes-Benz, Volkswagen.
• 165.1 — Land Rover.
• 170 — Opel, Renault.
• 180 — Ford.
• 205 — Mercedes-Benz, Volkswagen.

6 Диаметр отверстия под ступицу (DIA)

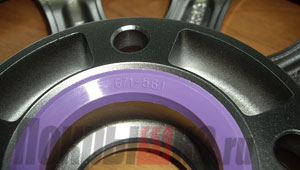

На многих дисках центральное отверстие под ступицу имеет больший диаметр, чем ступица и диск центруется специальным пластиковым кольцом (на фото переходное кольцо 67,5мм на 56,1 мм).

Если же колесный диск оригинальный (или обычный стальной), то на нем нет переходного кольца, и он центруется центральным отверстием самого диска. Его также можно тоже измерить обычной линейкой или Штангенциркулем.

Дополнительную информацию по маркировке дисков вы можете узнать у специалиста по тел: +7 (495) 995-80-40.
