Отзыв: Реле напряжения ДС Электроникс RBUZ D63t — Как ремень безопасности — может никогда не пригодиться, а может однажды спасти все!
Последний мой отзыв, такому полезному электроприбору, как розетка с таймером SYSTEC TG-14A оказался интересным большому числу читателей, так что сегодня — продолжая тему ремонта — хочу вам представить еще один электроприбор, без сомнения необходимый в электрораспределительном щите каждого современного дома или квартиры — реле контроля напряжения «RBUZ D63t» от украинского производителя «DS Electronics»!
Что означает сие странное название прибора? На украинском рынке данная линейка товаров производителя реализуется под торговой маркой «ZUBR». По этому же наименованию можно попасть и на сайт — копию российского, но с украинским доменом первого уровня — линейки товаров. Может быть для защиты от обвинения со стороны своих патриотов, может быть, чтоб российский потребитель не связывал продукцию с Украиной (я о месте производства, скажем, узнал только когда начал писать этот отзыв), при выходе на наш рынок торговую марку начали писать справа-налево. А может просто занято у нас на рынке такое торговое название было.
В общем это не важно.
А важно то, для чего это устройство служит! Не секрет, что наши электрические сети далеки от совершенства, и подаваемая в дома и квартиры электрическая энергия не всегда соответствует ГОСТу. Напряжение может гулять верх и вниз, как из-за изношенности и плохого обслуживания оборудования сбытовых компаний, так и возможных резких скачков напряжения при авариях, напримем при обрыве ноля или попадании нулевого провода на одну из фаз. Так же возможно поступление в вашу, скажем квартиру повышенного напряжения при перекосе фаз! Да, несмотра на то, что в самой квартире бытовая проводка однофазная, напряжение в фазе конкретной вашей квартиры может зависеть от потребителей, висящих на других фазах, идущих в другие квартиры.
Вот чтобы домашние электроприборы не сгорели разом и все, если на входе в вашу квартиру окажется не 220 вольт, а 380, и следует устанавливать в квартирный щиток подобное устройство — реле контроля напряжения. Оно постоянно измеряет напряжение в линии на входе в квартиру и сравнивает его с заданными пользователем значениями. При их превышении, реле отключает подачу питания на автоматы щита, а значит и обесточиваетпотребителей за ними. Это ведь лучше, чем менять сгоревшие блоки питания во всех электронных потребителях, и покупать сгоревшие простейшие электроприборы!?
Мы такое реле приобрели и смонтировали в процессе замены всех квартирной электропроводки при недавнем ремонте.
Реле упаковано вот в такою веселенького голубого цвета коробочку. На передней плосткости ее распечатано красочное изображение содержимого — не ошибетесь. Другие грани повествуют о гарантии от производителя в 5 ЛЕТ(!), наименованиях и адресах производителя на Украине и импортера в России. На нижней грани коробки присутствует наклейка с характеристиками данного реле напряжения.

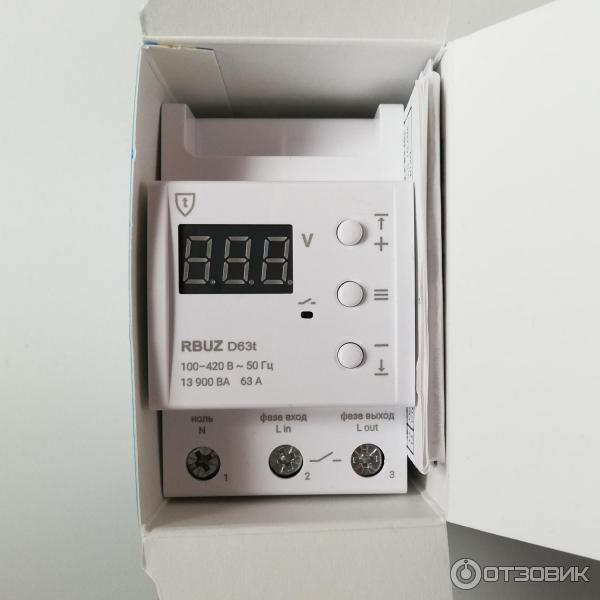

В самой коробке реле упаковано без затей. В комплекте поставки только прибор,
технический паспорт устройства, включающий в себя инструкцию по установке и эксплуатации,

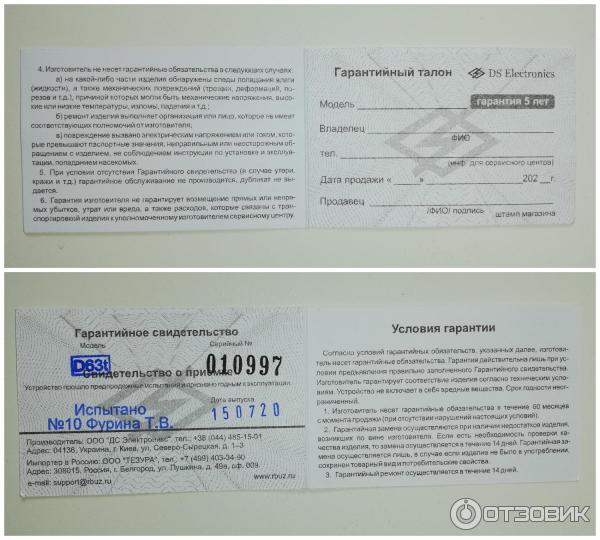

и гарантийный талон/гарантийное свидетельство.
Благодаря Инструкции с установкой реле в квартирный электрощит справится даже хозяин жилища с минимальными знаниями об электротехнике и устройстве щитка. Также в ней даются полные технические данные реле, описываются случаи в которых оно защищает от перенапряжения вашу электросеть, и подробно расписывается процесс задания параметров срабатывания на обестачивание сети и включение питания обратно.
Интерфейс устройства максимально прост и понятен.

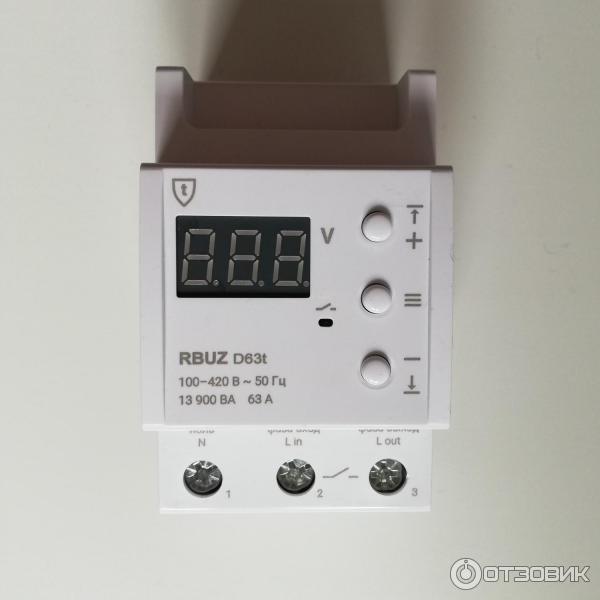

На передней панели есть трехзначный цифровой индикатор в обычном режиме отображающий текущее значение напряжения в сети. При изменении настроек этот же индикатор демонстрирует буквенно-цифровые обозначения выполняемых настроек. Сами настройки или запрос отображения других показателей осуществляются тремя кнопками справа от индикатора. Подробно процесс взаимодействия с устройством описан в инструкции по эксплуатации (см. выше).
Вы задаете верхний и нижний предел срабатывания реле, и время в течение которого оно должно восстановить подачу энергии после срабатывания. Последний тайминг важен для таких устройств, как например холодильники.

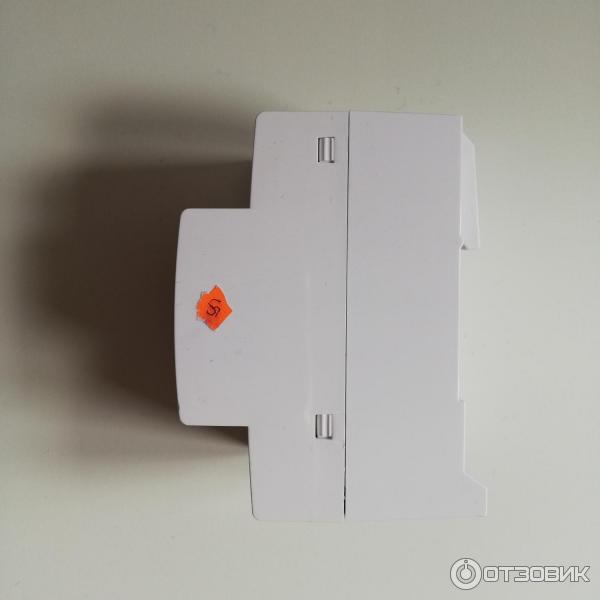

Боковые стенки устройства ничем не примечательны.
Здесь вы только можете увидеть защелки на которых сообран корпус устройства. При желании в сети без проблем можно найти подробное описание подобного реле с разборкой. На одной из боковых сторон присутствует какая-то нелепая наклейка. Возможно оставшаяся от внутреннего нормоконтроля.
На задней стенке устройства распечатаны его краткие характеристики, страна производства и адрес интернет-страницы производителя, дата выпуска и серийный номер. Последний же вписан и в гарантийное свидетельство.
По краям верхней части корпуса отформованы зубцы, которыми реле сажается на стандартную 35 мм DIN-рейку. По ширине реле занимает на ней место трех стандартных модулей по 18 мм (это хорошо видно на последнем фото внизу). Снизу по центру корпуса ребе расположен один подпружиненный зубец, фиксирующий реле на рейке защелкиванием. Тут же в задней стенке устройства прорезаны отверстия для его естественного охлаждения.
Контактная группа устройства состоит из трех винтовых зажимных клемм.
Размеры отверстий позволяют использовать провода сечением до 16 «квадратов».
Вот так выглядит реле смонтированное в щите. Как видите обычные показания для электроэнергии, подающейся в нашу квартиру, далеки от номинальных 220 или 230 вольт.
С номиналом, кстати, также есть некоторая путанница. Согласно ГОСТ 29322-2014 «Напряжения стандартные», введеному в действие в качестве национального стандарта РФ с 1 октября 2015 г., номинальным напряжением для однофазной сети с частотой 50 Гц является 230 вольт. При этом наибольшее и наименьшее допускаемое напряжение питания — 253 и 207 вольта. То есть ГОСТ допускает колебания в +-10% от номинального значения. Значит, если на вашей технике есть значок РосСтандарта, она без проблем должна работать в наших сетях. Если конечно те сами стандартам отвечают! ))
Однако, есть еще ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения» в котором русским по белому указано, что «в электрических сетях низкого напряжения стандартное номинальное напряжение электропитания Unom=220 В (между фазным и нейтральным проводниками для однофазных и четырехпроводных трехфазных систем). И, согласитесь, для всех это значение как-то более привычно.
Вот и реле напряжения «RBUZ D63t» от ДС Электроникс изначально настроено на отклонение в +-10% от значения в 220 В, то есть на отключение при достижении меньшего значения в 198 В или бОльшего в 242. Как видите на последнем фото, это практически предельная верхняя величина для нашей сети: за первый день с новым реле в квартире электричество оно нам отключило десяток раз. Пришлось верхнюю планку поднимать до более позднего ГОСТовского значения в 253 вольта.
Очень удобно, что у реле есть память на последние 50 аварийных срабатываний. Если срабатывание реле произошло когда вас не было дома или ночью, вы можете позднее посмотреть на каких значениях это случилось.
Если вы думаете нужно ли вам такое устройство или нет, сначала нужно промониторить что собственно вам подается в квартиру от снабжающей организации. Если у вас постоянно пониженное или повышенное напряжение, которое не тянут некоторые потребители, или постоянно скачущее за рамки +-10 % от номинала, нужно или разбираться со сбытовиками, или выбирать и устанавливать стабилизатор напряжения. Потому что данное реле, хоть и предохранит ваши электроприборы от выхода из строя, но замучает вас постоянными отключениями всей электротехники.
Это устройство все-таки последняя защита при возникновении аварийных ситуациях, а не постоянных косяках с подающимся напряжением. Такой вот казус получается: если в целом с питающей ваше жилище сетью все в порядке, значит это реле вам необходимо! ))
Ну а у нас оно без нареканий отработало уже 8 месяцев. И, как мне кажется, 3464 рублей (в официальном интернет-магазине производителя на день написания отзыва) за собственное спокойствие небольшие деньги. А если случится аварийная ситуация эти деньги многократно окупятся отсутствием ремонта поврежденной техники и потерями времени на выбивание правды из коммунальщиков и споры с ними вплоть до судебных.
А на сегодня это все! Спасибо за внимание к моим отзывам и до новых встреч!
Реле напряжения RBUZ D63t с термозащитой на DIN рейку
Реле контроля напряжения рбуз предназначено для защиты техники и оборудования от скачков напряжения в сети, а также от повышенного или пониженного напряжения в сети.
Реле напряжения рбуз rbuz работает следующим образом: потребитель устанавливает верхнюю и нижнюю границу напряжения, при выходе за которую реле напряжения отключит напряжение и, соответственно, все приборы, подсоединенные к реле контроля напряжения, также отключатся. При восстановлении напряжения в заданные границы, реле автоматически включит напряжение электросети, и приборы продолжат свою работу.
Реле напряжения 220в RBUZ D63t предназначено для защиты всего дома или квартиры. Оно устанавливается на DIN-рейку рядом с вводным автоматом или счетчиком в щитке.
Корпус однофазного реле напряжения RBUZ (ZUBR) выполнен из самозатухающего пластика, что обеспечивает безопасность.
RBUZ D63t оснащен дисплеем, который показывает текущее напряжение в сети, а также при нажатии кнопок показывает настройки верхней и нижней границы напряжения.
Также в реле напряжения 220в для дома на DIN-рейку установлена лампочка-индикатор, которая сигнализирует о подаче напряжения на нагрузку.
Реле контроля напряжения RBUZ D63t оснащен термозащитой, которая отключит прибор, если температура внутри корпуса станет слишком высокая.
Реле контроля напряжения RBUZ D63t выполнены из качественных комплектующих, что подтверждает большой гарантией 5 лет и сертификатом качества. Производятся однофазные реле напряжения RBUZ в Украине.
Посмотрите видео об обогревателях и магазине ГреемВас
• Надежная защита от скачков напряжения.
• Большой гарантийный срок.
• Информативный дисплей.
• Простое управление.
• Реле контроля напряжения RBUZ D63t.
• Инструкция.
• Гарантийный талон.
Достоинства:
• Защита всего дома от повышенного или пониженного напряжения и от скачков напряжения.
• Гарантия 5 лет.
• Индикатор включения нагрузки.
Недостатки:
• Занимает достаточно много места на DIN-рейке.
Комплектация реле напряжения RBUZ на DIN рейку
Клемы для подключения реле напряжения RBUZ на DIN рейку
Ассортимент реле напряжения RBUZ на DIN рейку
Пример использования реле напряжения RBUZ на DIN рейку
Что такое реле напряжения RBUZ, и зачем оно нужно?
Реле напряжения это прибор, который защищает электротехнику от повышенного или пониженного напряжения, а также от резких скачков напряжения.
Где устанавливается реле контроля напряжения RBUZ D63t, и какой порядок установки?
RBUZ D63t устанавливается на DIN-рейку рядом с вводным автоматом или счетчиком в щитке. Автоматический выключатель устанавливается перед реле RBUZ.
Какой мощности приборы можно подключить к реле напряжения RBUZ D63t?
Реле напряжения РБУЗ Д63т рассчитано на суммарную мощность подключаемых приборов 13900 Вт.
В чём отличие модели RBUZ D63 от RBUZ D63t?
RBUZ D63t есть термозащита, в RBUZ D63 её нет. Термозащита позволяет контролировать перегрев реле напряжения внутри реле и при необходимости отключать напряжение. Перегрев может происходить, например, от плохого контакта подсоединенных к реле проводов.
Способно ли реле напряжения RBUZ D63t заменить стабилизатор напряжения?
Нет, реле контроля напряжения RBUZ D63t не может заменить стабилизатор, так как это абсолютно разные приборы. Стабилизатор применяется для выравнивания напряжения в сетях, где напряжение постоянно пониженное или повышенное, а реле напряжения используется в сетях со стабильным напряжения для предотвращения аварийных ситуаций с оборудованием.
При отключении электроэнергии сохраняются ли настройки в RBUZ (ZUBR) D63t?
Да, все настройки сохраняются в энергонезависимой памяти реле напряжения 220в для дома RBUZ D63t.
Чем отличается реле напряжения от реле тока?
Реле тока контролирует количество электрического тока потребляемое подключенным оборудованием, и в случае превышения установленного параметра отключит потребителей, а реле напряжения отключает нагрузку при аварийных ситуациях в сети при увеличении или уменьшении параметров напряжения больше или меньше установленных пределов в том числе и скачкообразных.
У меня к дому подходит 3 фазы, могу ли я использовать однофазное реле контроля напряжения на DIN-рейку RBUZ D63t?
Да, можно. Можно подключить на каждую фазу реле напряжения RBUZ D63t.
Можно использовать реле контроля напряжения 220В для дома РБУЗ с автоматом сила тока, которого, меньше чем сила тока реле напряжения?
Номиналы вводного автомата и реле напряжения должны совпадать. Но в крайнем случае можно использовать реле напряжения с номиналом, превышающем номинал автомата.
Можно использовать реле контроля напряжения 220В для дома РБУЗ с автоматом сила тока, которого, больше чем сила тока реле напряжения?
Использование реле напряжения с номиналом меньше, чем номинал стоящего перед ним вводного автомата не допускается.
Почему реле напряжения RBUZ называются иногда Зубрами или ZUBR?
Изначально реле производились под именем ZUBR (Зубр), но в России эта торговая марка была зарегистрирована за другим производителем, занимающимся электроинструментами. Поэтому для России было изменено название на RBUZ. При этом на Украине эти же реле по прежнему называют ZUBR. Сейчас в России на неофициальном уровне можно встретить все названия: RBUZ, ZUBR, Зубр, а некоторые наши клиенты эти реле называют даже Арбузами.
Неужели на Украине может производиться современная и надежная электроника?
Конструкция терморегуляторов очень современная и выполнена по всем современным российским и европейским стандартам. Схемотехника основана на элементной базе известных американских и европейских брендов. Реле напряжения очень надежны и в обязательном порядке проходят тестирование перед продажей. Процент брака и отказов реле напряжения RBUZ не превышает процент брака у именитых зарубежных производителей бытовой техники и электроники.
Куда обращаться если реле контроля напряжения рбуз все-таки сломается?
По любым гарантийным случаям Вы можете обратиться в нашу компанию. Также Вы можете отправить терморегулятор непосредственно производителю в Белгород.
Какая гарантия на реле напряжения RBUZ D 63t?
Гарантия 5 лет с момента покупки.
Помощь в выборе Вы можете получить бесплатную профессиональную консультацию по выбору инфракрасных обогревателей, позвонив по телефону Наш специалист подробно расскажет о всех особенностях товара и посоветует оптимальную для ваших условий модель. Также Вы можете самостоятельно рассчитать необходимую мощность обогревателей у нас на сайте: «РАСЧЕТ МОЩНОСТИ»
Заказ Для покупки выбранных Вами товаров Вы можете воспользоваться удобной формой on-line заказа на сайте или позвонить нашим менеджерам по телефону 8(495)125-1070. Для Вашего удобства на сайте есть возможность заказать звонок. В верхнем правом углу нажмите кнопку «ЗАКАЗАТЬ ЗВОНОК», укажите номер телефона, и наши менеджеры обязательно Вам перезвонят. Заказы принимаются ежедневно с 9 до 21 часов
Оплата Мы принимаем как наличную так и безналичную оплату. Для выставления счета, присылайте свои реквизиты на почту info@greemvas.ru
Доставка У нас одни из самых низких цен на доставку товара по Москве. Мы доставляем товар по всей России. Подробнее вы можете узнать «ЗДЕСЬ»
Гарантия Мы полностью несем все гарантийные обязательства по товару У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.
D63t реле напряжения для чего
Однофазное реле напряжения с термозащитой
Реле напряжения RBUZ D25-63t предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает подачу нагрузки. Реле применяются в однофазных сетях переменного тока (230В). Дополнительно оснащено термозащитой.
Высокая точность измерения TrueRMS
RBUZ Dt с высокой точностью измеряет напряжение и выключает нагрузку до того, как скачок напряжения негативно повлияет на подключенные электроприборы. Принцип действия TrueRMS алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.
Профессиональная модель выключения нагрузки
Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Повышенная безопасность благодаря термозащите
Реле напряжения RBUZ D(t) оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80С. Для продления срока службы контактов реле и уменьшения их искрения, коммутация нагрузки осуществляется максимально близко к переходу синусоиды напряжения через ноль.
Задержка включения нагрузки
После стабилизации напряжения активируется отсчет времени до подачи нагрузки. Время задержки можно установить от 3 до 600с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.
Удобство в управлении
Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. С его помощью вы легко установите верхний и нижний предел допустимого напряжения.
Простая установка
Монтаж реле напряжения происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
Однофазное реле напряжения с термозащитой
Реле напряжения RBUZ D25-63 (t) предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает подачу нагрузки. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.
Высокая точность измерения TrueRMS
RBUZ Dt с высокой точностью измеряет напряжение и выключает нагрузку до того, как скачок напряжения негативно повлияет на подключенные электроприборы. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.
Профессиональная модель выключения нагрузки
Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Повышенная безопасность благодаря термозащите
Реле напряжения RBUZ D (t) оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С. Для продления срока службы контактов реле и уменьшения их искрения, коммутация нагрузки осуществляется максимально близко к переходу синусоиды напряжения через ноль.
Задержка включения нагрузки
После стабилизации напряжения активируется отсчет времени до подачи нагрузки. Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.
Удобство в управлении
Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. С его помощью вы легко установите верхний и нижний предел допустимого напряжения.
Простая установка
Монтаж реле напряжения происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
Технические характеристики RBUZ Dt
Категория продукции:Реле напряжения
Способ монтажа:На DIN-рейку
Количество фаз:1 ф. (230 Вольт)
Проф. задержка отключения:Есть
Нижний предел напряжения:120-210 В
Верхний предел напряжения:220-280 В
Номинальная мощность нагрузки:13 900 ВА
Время отключения нагрузки при снижении напряжения:не более 1,2 с
Время отключения нагрузки при превышении напряжения:не более 0,04 с
Номинальный ток нагрузки:63 А (макс. 80 А в течение 10 мин.)
Время задержки включения нагрузки:3-600 с
Напряжение питания:100-420 В
Потребление тока:не более 76 мА
Сечение провода:не более 16 мм²Масса:0,21 кг ±10%
Габаритные размеры (Ш х В х Г):53 х 85 х 70 мм
Количество коммутаций под нагрузкой, не менее:10 000 циклов
Количество коммутаций без нагрузки, не менее:500 000 циклов
Степень защиты по ГОСТ 14254:IP20
Мощность, ВА:больше 10 000
Комплект поставки:реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
