Как подключить преобразователь с 24 на 12

Преобразователь напряжения 24в > 12в made in China

Попросили (заказали) у меня сделать коробочку которая брала бы 24в и выдавала бы 12в при токе 20 ампер. Такие штуки используют дальнобойщики и все у кого на борту 24в, а нужно подключать 12 вольтные устройства.
Электроникой я занимался плотно но наткнулся тут в китайском интернет магазине на уже готовый преобразователь 24v-12v, алюминиевый корпус и надпись 30а меня заинтересовали.
И правда зачем пару дней ваять что то когда можно купить готовое куда дешевле чем выйдет если делать самому.
Конечно же я поразмышлял может ли это быть обманом и сделал такие выводы:
1. Я бы смог уместить преобразователь 24-12в 30 ампер на выходе в такого размера корпус.
2. Я бы смог обеспечить разумную температуру корпуса при максимальной выходной мощности 12в*20а = 240 Ватт
Ну если я бы смог то уж Китайцы тем более при промышленном производстве и тем более бы смогли.
У меня уже был опыт заказа разной подобной электроники (термометры, вольтметры, PWM модулятор) в Китае и устройства мне понравились.
Итак, оплата, месяц ожидания и заветная коробочка у меня в кармане. Вроде всё складывается удачно, отдам коробочку, получу за неё 3000руб, минус мои 600, в итоге я в плюсе на 2400руб и никакой возни.
Но… что то легковата эта коробочка… конечно же у меня хватает мозгов чтобы не впарить человеку что угодно не убедившись что он будет доволен.
Вскрываем… и тут начался ужас !

Я честно говоря присел от неожиданности. Это не преобразователь ! это дерьмо ! это полное дерьмо !

Это натуральный обман, затем следует два десятка непечатных нецензурных выражений.

Просто полный ахтунг ! такого обмана я не видел даже на Черкизовском рынке во времена Лужкова.
Итак, что мы имеем:
1. Плата из гетинакса. Уж не знаю почему но китайцы его используют до сих пор. Толи текстолит у них считается приносящим беды, то ли экономия 20 центов это существенная прибыль, но факт остаётся фактом. Ладно, мы видели гетинакс и в неплохих автомагнитолах содержащих мощные DSP процессоры и кучу элементной smd базы. гетинакс пережить можно.
2. Собственно сам преобразователь это ШИМ LM2576, вот так то господа. Для тех кто не знает LM2576 обеспечивает на выходе ток 3 ампера, имеет корпус ТО220, ток ограничения встроенного ключа в районе 5,5ампер. Ничего не имею против этой микросхемы, мне она очень нравится даже несмотря на то что её тактовая частота 52кГц, но простите, мне обещали на выходе коробочки 30 ампер, а по факту всего 3 ампера.
Рядышком припаяна LM7812, это линейный стабилизатор на 12в 0,5 ампера, якобы дополнительный выход для питания чего то там еще.
3. Дроссель размером меньше двухрублёвой монеты, провода (меди) на нём кот наплакал.
4. Конденсаторы крохотного размера и номинала, да еще и неизвестного производителя.
5. Какая либо защита отсутствует кроме интегрированной в микросхему ограничения тока внутреннего ключа.

Вот так господа, в итоге за 600 рыб я приобрёл просто позорную шнягу.
Будьте бдительны ! перед покупкой подобного посоветуйтесь на профильных форумах.
По сути за 600 руб я купил только более менее добротный алюминиевый корпус (отрез О-образного алюминиевого профиля) с неважными крышками по бокам.
Естественно отдавать это человеку который ждёт от меня добротного устройства категорически противопоказано, а значит придётся пару дней плотно повозиться с паяльником.

Как подключить преобразователь с 24 на 12

• Магнитные антенны
• Врезные антенны
• Антенны Anli
• Базовые антенны
• Антенные мачты
• Для портативных раций
• ТВ и Радио антенны

• Для автомобильных антенн
• Для уличных антенн и мачт

• Тангенты для автомобильных раций
• Громкоговорители
• Рамки для автомобильных раций
• Гарнитуры и ларингофоны
• Тангенты для портативных раций
• Аккумуляторы
• Зарядные устройства для раций
• Портативные антенны
• Прочее
• Разветвители прикуривателя

• Комплекты мобильного интернета
• Комплекты с репитером
• Модемы и роутеры
• Репитеры GSM, 3G, LTE
• Комплекты усиления
• Антенны комнатные
• Антенны уличные

• Провод питания
• Радиочастотный кабель
• Переходники и пигтейлы
• Разъемы для RG-58
• Разъемы для 5D-FB
• Разъемы для RG-213
• Разъемы для 8D-FB
• Телевизионные разъемы
• Прочие разъемы

• Комплекты цифрового ТВ
• Цифровые приставки
• Телевизионные антенны
• Кронштейны и крепления
• Телевизионный кабель
• Разъемы, сплиттеры, переходники

• Блоки питания
• Преобразователи

Преобразователь напряжения с 24 В на 12 В

Преобразователь напряжения с 24 В на 12 В — важное и в некоторых случаях необходимое устройство. Особенно актуален преобразователь для грузовых автомобилей, бортовая сеть которых чаще всего имеет напряжение 24 В, тогда как подавляющее большинство автоэлектронных устройств (рации, видеорегистраторы, радар-детекторы и т.д.) рассчитаны на питание от сети с напряжением 12 В. В этом случае понижающий преобразователь напряжения с 24 В на 12 В будет жизненно необходим.

Подбирать преобразователь напряжения с 24 В на 12 В необходимо исходя из подключаемых потребителей, при этом следует оставлять запас и не эксплуатировать его «на всю катушку». Классическая автомобильная радиостанция с выходной мощностью передатчика до 10 Вт при напряжении питания 13,5 В потребляет ток не более 3 А, следовательно для её питания подойдет недорогой преобразователь напряжения ПН 24/12 12 А. Он рассчитан на работу с нагрузкой до 160 Вт (ток 12 А), а оставшегося запаса вполне хватит на несколько других устройств маломощных устройств — видеорегистратор, навигатор и радар-детектор.

Если же вы планируете дополнительно подключать хорошую автомагнитолу или телевизор, то однозначно следует выбирать более мощные преобразователи, такие как ПН 24/12 20 А или ПН 24/12 30 А. Все вышеперечисленные преобразователи напряжения имеют

10% запас по мощности до автоматического выключения, а также дополнительные защитные механизмы.

Существуют и другие виды преобразователей напряжения, предназначенные для подключения различной электроники в салоне автомобиля:

Преобразователь напряжения можно приобрести в наших магазинах в Челябинске и Магнитогорске, а также купить с доставкой в города России. Компания РеалРадио осуществляет доставку раций и радиооборудования транспортными компаниями, а также Почтой России наложенным платежом в города:
Анапа, Архангельск, Астрахань, Барнаул, Белгород, Белогорск, Бийск, Биробиджан, Благовещенск, Брянск, Великий Новгород, Владимир, Волгоград, Волжск, Волжский, Вологда, Воронеж, Димитровград, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Магадан, Магнитогорск, Миасс, Мурманск, Набережные Челны, Нижний Новгород, Нижний Тагил, Нижневартовск, Новый Уренгой, Новокузнецк, Новороссийск, Новосибирск, Омск, Орёл, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уссурийск, Уфа, Чебоксары, Череповец, Чита, Шахты, Энгельс, Якутск, Южно-Сахалинск, Ярославль.

Перечень городов, в которые производится доставка преобразователей напряжения, постоянно пополняется.

Также мы осуществляем доставку преобразователей напряжения транспортной компанией Деловые линии в следующие города: Абакан, Адлер, Братск, Бугульма, Владивосток, Волгодонск, Дзержинск, Забайкальск, Иркутск, Новомосковск, Улан-Удэ, Ухта, Хабаровск.
В города Армавир, Буденновск, Нальчик, Невинномысск, Нефтекамск, Нижнекамск, Пятигорск, Северодвинск, Сызрань — компанией ПЭК. В города Березники, Нефтеюганск, Ноябрьск, Ханты-Мансийск — компанией Экспресс-Авто. В города Альметьевск, Ачинск, Ишимбай, Кипарисово, Комсомольск на Амуре, Лабытнанги, Нерюнгри, Петропавловск-Камчатский, Рубцовск, Усть-Илимск — компанией ЖелДорЭкспедиция.

В города Белоярский, Белорецк, Верхняя Салда, Глазов, Губкинский, Каменск-Уральский, Качканар, Коротчаево, Красноуральск, Кунгур, Кушва, Лангепас, Невьянск, Приобье, Радужный, Салават, Стрежевой, Туймазы, Урай, Междуреченский, Надым, Озерск, Пионерский, Пуровск, Бузулук, Пелым, Покачи, Прокопьевск, Пурпе, Югорск, Северск, Серов, Сибай, Соликамск, Сухой лог, Чайковский, Чусовой, Октябрьский, Симферополь, Тобольск, Ишим, Когалым, Шадринск, Нягань, Сарапул, Южноуральск — компанией КИТ.

Доставка преобразователей напряжения возможна в любые населенные пункты Почтой России наложенным платежом или EMS Почтой, например: Алапаевск, Артёмовский, Асбест, Балаково, Берёзовский, Богданович, Верхняя Пышма, Заречный, Ивдель, Ирбит, Камышлов, Карпинск, Кировград, Краснотурьинск, Красноуфимск, Лесной, Нижняя Салда, Нижняя Тура, Новоуральск, Первоуральск, Полевской, Ревда, Североуральск, Сысерть, Щелкун, Тавда, Верещагино, Нытва, Лысьва, Красновишерск, Александровск, Краснокамск, Очёр, Полазна, Чернушка, Горнозаводск, Добрянка, Гремячинск, Кудымкар, Губаха, Яйва, Викулово, Ярково, Нижняя Тавда, Ялуторовск, Казанское, Боровский, Ромашево, Голышманово, Тарманы, Винзили, Большое Сорокино, Богандинский, Упорово, Уральск, Омутинское, Бердюжье, Абатское, Антипино, Исетское, Туртасе, Норильск, Салехард, Воркута, Воткинск.

Компания РеалРадио следит за новинками в области радиосвязи и рада предложить самые современные средства связи для выполнения любых задач. Профессиональная радиосвязь – наша специализация!

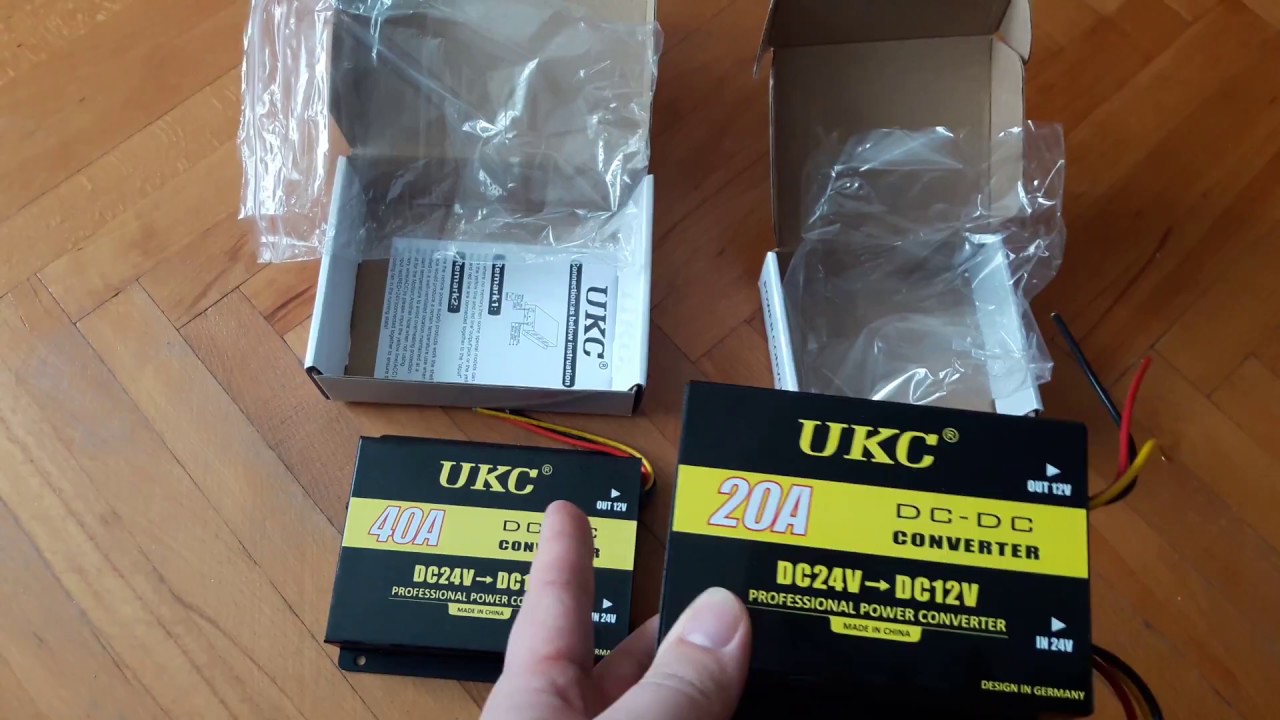

Как правильно подключить преобразователь 24-12: Полезные инструкции и советы

Преобразователь 24 12 – это электронное устройство, которое позволяет подключать и использовать электрические устройства, предназначенные для работы от напряжения 12 вольт, в автомобилях с напряжением 24 вольта. Это особенно полезно, если у вас есть автомобиль большегруз или спецтехника, которые обычно работают от напряжения 24 вольта.

Выбор преобразователя 24 12

Перед тем, как приступить к подключению преобразователя, необходимо правильно выбрать подходящую модель. При покупке преобразователя обратите внимание на его характеристики, особенно на мощность (ватты) и максимальный выходной ток (амперы). Выберите модель, которая сможет обеспечить достаточную мощность для работы ваших устройств.

Также проверьте, что выбранный преобразователь имеет необходимые защитные функции, например, от перегрузки, короткого замыкания или перенапряжения. Это поможет защитить ваши электрические устройства и автомобиль от возможных повреждений.

Подключение преобразователя 24 12

Процесс подключения преобразователя 24 12 может немного различаться в зависимости от конкретной модели и типа автомобиля, но в целом он осуществляется следующим образом:

1. Определите место установки преобразователя. Обычно он размещается вблизи аккумулятора или в багажном отделении.
2. Отключите зажигание автомобиля и отсоедините клеммы аккумулятора. Это необходимо для обеспечения безопасности при работе с электрическими компонентами.
3. Подключите провода преобразователя к клеммам аккумулятора. Обычно это делается с помощью соединительных зажимов.
4. Подключите провода от устройств, которые вы хотите запитать от преобразователя, к соответствующим выходным клеммам преобразователя. Обратите внимание на правильную полярность подключения (+ и -).
5. Убедитесь, что все соединения надежно закреплены и хорошо изолированы, чтобы избежать короткого замыкания или обрыва проводов.
6. Проверьте работу подключенных устройств, включив зажигание автомобиля.

Важно помнить, что при подключении преобразователя 24 12 необходимо соблюдать меры безопасности, работая с электрическими компонентами автомобиля. Если у вас возникли сомнения или вопросы относительно подключения, рекомендуется обратиться к профессиональному автомеханику или специалисту.

Часто задаваемые вопросы

1. Как подключить преобразователь 24V к 12V?

Для подключения преобразователя 24V к 12V вам понадобятся следующие шаги:

1. Откройте капот автомобиля и отсоедините отрицательный (-) кабель от аккумулятора.
2. Найдите проводку, идущую от генератора и аккумулятора к системе электрического питания автомобиля.
3. Подключите положительный (+) вывод преобразователя к кабелю от генератора или аккумулятора, который носит 24V.
4. Подключите отрицательный (-) вывод преобразователя к заземлению автомобиля или непосредственно к отрицательному кабелю от аккумулятора.
5. Убедитесь, что все соединения крепко закреплены и проверьте, что преобразователь работает в соответствии с его спецификациями.
6. Если всё подключено правильно, закройте капот автомобиля и протестируйте систему.

2. Какой преобразователь нужен для подключения 24V устройств к 12V автомобилю?

Для подключения 24V устройств к 12V автомобилю вам понадобится преобразователь напряжения, который способен преобразовать 24V постоянного тока в 12V постоянного тока. Выбирайте преобразователь с нужной выходной мощностью и убедитесь, что он подходит для вашего автомобиля и требуемых параметров.

3. Как проверить работу преобразователя 24V на 12V?

Чтобы проверить работу преобразователя 24V на 12V, выполните следующие действия:

1. Подключите преобразователь к определенному источнику 24V питания, например, аккумулятору автомобиля, или использовать внешний источник 24V.
2. Подключите нагрузку, которую вы хотите питать от преобразователя, к выходу преобразователя 12V.
3. Включите преобразователь и убедитесь, что нагрузка получает необходимое напряжение и работает должным образом.

Если нагрузка не работает или получает неправильное напряжение, проверьте соединения и убедитесь, что преобразователь настроен и установлен правильно.
