Отзыв: Мультиметр стрелочный Ц4315 — Очень ограниченное применение.

Самые первые подобные приборы появились, надо думать, с появлением первой радиоаппаратуры, которую как то надо было ремонтировать.
Первым массовым прибором, который шел не по распределению в мастерские и на предприятия, его можно было уже купить населению, был ТТ-1, (тестер технический, первая модель), который выпускался с 1947 года.
Среди радиолюбителей самым широко распространенным прибором была «цешка», авометр Ц 20. Она выпускалась с 1958 го года до конца 80-х. Она стоила недорого, около 20 руб советскими деньгами и этот прибор можно было купить практически в любом магазине, торгующем радиотоварами. Очень удачным оказался прибор, его и сейчас можно увидеть в работе. Даже некоторые профессиональные электрики, особенно старой, советской закалки, других приборов не признают.
Наверное, нужно чуть определиться в терминах. Тестер — прибор для проверки, тестирования. В простейшем случае это индикаторная отвертка с неоновой лампочкой, например, для поиска фазы, или элементарная прозвонка для поиска обрыва из лампочки и батарейки, хотя тестер может иметь и намного более сложное устройство. Чаще всего, по назначению тестеры не определяют числовое значение какого-то параметра, ими проверяют по принципу: «да» — «нет», годен — не годен. Авометр — это уже измерительный прибор, комбинация в одном приборе амперметра, вольтметра и омметра, из начальных букв которого и возникло название прибора. По сути, и тестер ТТ — 1 был авометром, просто название «авометр» возникло позднее.
Сейчас часто встречается название «мультиметр», от слова мульти — много. Современные приборы часто имеют дополнительные возможности измерения, например, емкостей, температур и прочее — это уже не авометр, а действительно мультиметр ( от «много» и «измеряю». Хотя эти понятия на практике иногда произвольно применяют по отношению к любому прибору. Можно даже услышать, правда редко, когда мультиметр обзывают «цешкой». Дело в том, что по классификации приборам в СССР присваивались буквенно — цифровые обозначения. Названия амперметров начинались с буквы А, вольтмеров — с буквы В, генераторы — Г, . осциллографы обозначались буквой С, Комбинированные приборы для измерения токов напряжений и сопротивлений — Ц. Например, Г3-33, — генератор, 3 — низкочастотный, 33 — порядковый номер разработки. Ц 20 — авометр, 20 модель. Первоначально я назвал Ц4315 «комбинированным аналоговым электроизмерительным прибором», но модератор возвернул с просьбой уточнить. Ну что же, пусть будет мультиметр. Тем более, что прибор измеряет не только амперы, вольты и омы, но и емкости.

У первых моделей коммутация, (переключение диапазонов измерения) осуществлялось штекерно -гнездовым способом. На корпусе прибора большое количество гнезд, в которые вставляются, в зависимости от предела измерения или его вида, вилки проводов щупов. В последующем стали применять переключатели.
Не все так однозначно. Это уже на любителя. Иногда при переключении с предела на предел приходится ручку переключателя вращать чуть ли не на пол оборота, и отключать прибор от цепи, чтобы не сжечь при «перескакивании» ненужных режимов.

Тем, кому по роду деятельности приходилось целый день трещать переключателем, это, пожалуй, надоедало. Иногда быстрее переставить вилку.
Именно «цешка» Ц4315 вкупе с «осликом» С1-49 и самодельной измерительной техникой составляли когда-то основу моей «радиолаборатории», с помощью которых были отремонтированы сотни телевизоров, приемников, магнитофонов, создавались самодельные электронные штуковины.
Первым, правда, у меня был самодельный приборчик, сделанный на основе сгоревшего вольтметра на 300 вольт, презентованного пацану электриком в качестве игрушки, повезло, что «ушло в обрыв» добавочное сопротивление, голова оказалась живой, потом Ц 20. Последним был Ц43101, с электромеханической защитой от перегрузки, (прибор отключался, если его ошибочно включить не по делу), теоретически его нельзя сжечь, но оказалось, нам все по плечу. ) В нем уже стоял операционный усилитель для повышения внутреннего сопротивления и линейности шкалы переменного тока. Жаль приборчик. Ухитрился спалить ему головку, несмотря на защиту.

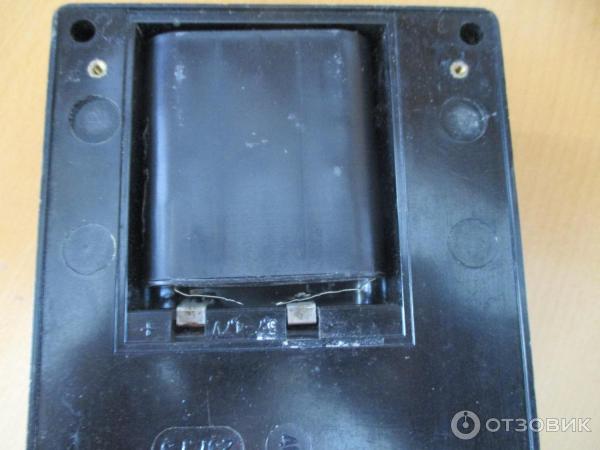

Авометр Ц4315 — это уже профессиональный прибор, по тем временам недешевый (он стоил 55 рублей, что составляло около половины месячной зарплаты инженера). Прибор шел в алюминиевом чемоданчике со съемной крышкой, с 2-мя застежками и кожаной ручкой для переноски. В большом отделении лежал сам приборчик с инструкцией и схемой, в малом — щупы с проводами. Чтобы прибор не повреждался, верхняя крышка изнутри была оклеена поролоном. Изготовлялись они, (серия 43ххх) в братской тогда Украине на приборостроительном заводе «электроизмеритель» в Житомире. Шли даже на экспорт в ряд соцстран. Подобные приборы и сегодня в интернете можно купить, и на барахолке и на Авито б. у, начиная с 300 руб. Качество и погрешность измерений последних никто не гарантирует, конечно. Плюсом ко всему, у приборчика на настоящий момент еще один серьезный минус: для его питания шла плоская или как ее звали «квадратная» батарейка типа 3336, (КБС-Л 05).

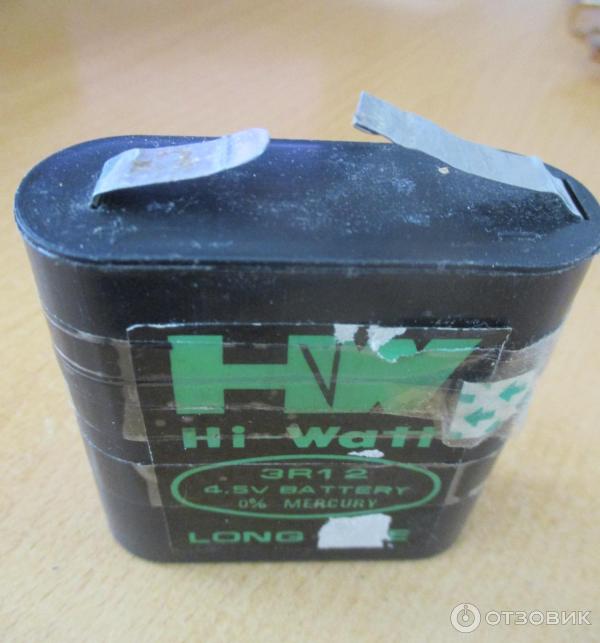

Сейчас такую днем с огнем не найти. Нет, их выпускают, но видимо в небольших объемах, и в продаже их вряд ли встретишь. На Алике такие есть, ( маркировка 3R12 ), но стоят они неразумно дорого, одна такая батарейка обойдется по цене дешевого мультиметра серии 83х, например 832-го. Если надумаете восстанавливать — проще купить холдер, (держатель), на Алике под 3 доступных «пальчиковых» батарейки формата AA.

2 гнезда прибора, они видны на первом фото, рассчитаны под стандартную приборную вилку, но можно и зажимать зачищенные провода, обернув вокруг зажима, или снабдить их вилочными наконечниками. Третье, среднее гнездо, рассчитано только под вилку, но практически не используется. Оно применяется лишь при измерении емкостей конденсаторов. Измерение производится с использованием сетевого напряжения 220 вольт 50 Гц, по сопротивлению на этой частоте, по приведенной на нижней крышке схеме.

Понятно, что такой способ измерения хлопотен и опасен как самому прибору, так и тому, кто рискнет заняться подобным измерением. Я за все время пользовался этим режимом, наверное, не больше пары раз.

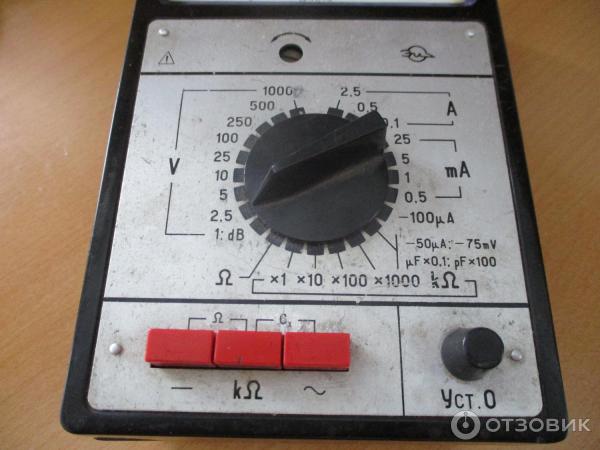

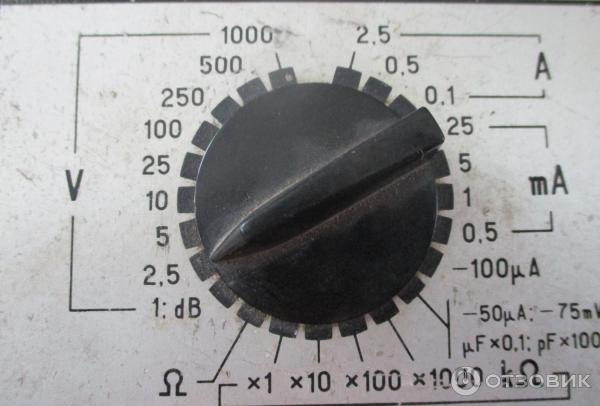

Кроме поворотного переключателя режимов, у прибора есть клавишный переключатель режимов на советском переключателе П2К с тремя кнопками. Они здесь, видимо для дам, красные. Бывают черные и белые, я бы предпочел, но этот дизайнерский изыск ни на что не влияет. Вверху — корректор нуля головки, (под отвертку).

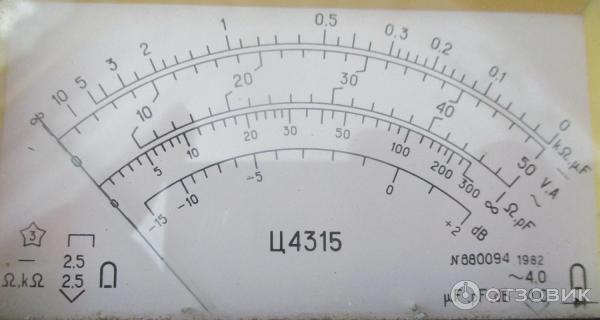

Надо сказать, переключатели не очень надежные изначально. С годами могут быть окисленными контакты. Можно попробовать пшикнуть спреем — очистителем контактов. В крайнем случае — разобрать и почистить. Новые такие найти будет трудновато. Нажатием на левую кнопку мы включаем прибор в режим измерения на постоянном токе, (вольты, миллиАмперы), это вторая сверху шкала средняя — омметр, килоОмы, самая верхняя шкала, правая — измерения на переменном токе, третья сверху шкала. При одновременно нажатых левой и средней кнопках прибор переходит в режим омметра на Омах. Дело в том, что здесь омметр на килоомах работает по традиционной последовательной схеме. Чем меньше сопротивление, тем больше протекающий ток, тем сильнее отклоняется стрелка. Ноль у такой шкалы справа, установка нуля осуществляется при замкнутых щупах регулятором. При разомкнутых щупах стрелка стоит в начале шкалы, «на бесконечности» величины сопротивления. Это самая верхняя шкала. Шкала килоом резко нелинейна, и идет наоборот, слева относительно бОльшие сопротивления, справа — малые.

На омах прибор измеряет по параллельной схеме. При разомкнутых щупах стрелка в этом случае уходит вправо до последнего деления, и устанавливается «на бесконечность» четвертой сверху шкалы тем же регулятором. Измеряемое сопротивление в этом случае включается параллельно измерителю. Если замкнуть щупы, ток снизится до нуля. Чем меньше сопротивление, тем сильнее оно будет шунтировать схему, тем меньшим будет ток. Здесь более привычно. Ноль в начале шкалы, чем больше сопротивление, тем сильнее отклонится стрелка. Такая, параллельная схема омметра лучше подходит для измерения малых сопротивлений, чем последовательная, и встречается далеко не в каждой «цешке».
Если нужно измерить емкость, одновременно нажимаются средняя и правая кнопка. Кнопки с зависимой фиксацией. Нажимая вторую, первую нужно придерживать, иначе выскочит, выключится. Или обе одновременно. Измерения производятся по той шкале, что и Омы. На шильдике имеются надписи. Схемы подключения прибора и некоторые его параметры указаны ни нижней крышке, закрывающей батарейный отсек. Чтобы его снять, нужно отвернуть 3 винтика. они на фото выше.

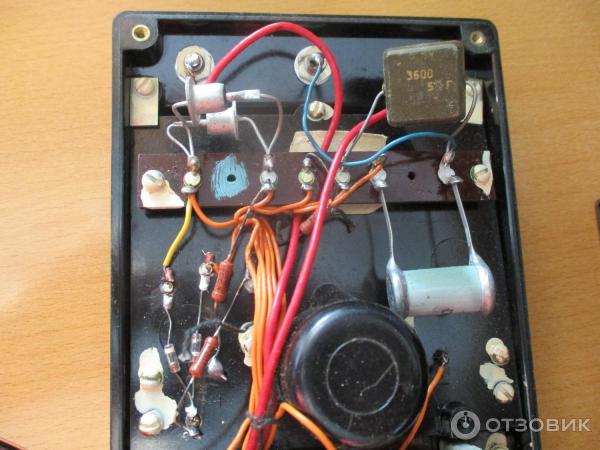

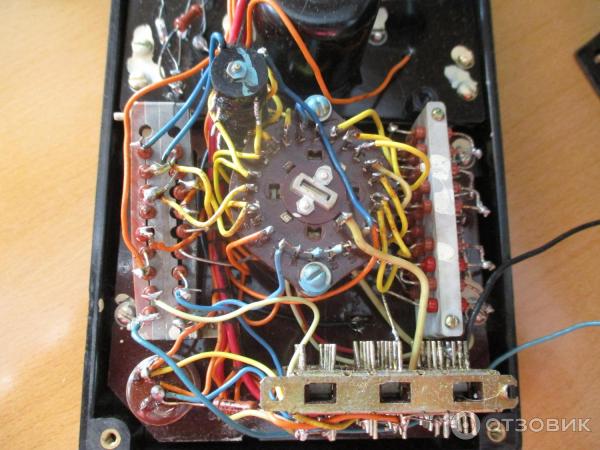

Напоследок взглянем на его требушки. Для того, чтобы «располовинить» прибор, нужно вывернуть 4 утопленных болтика по углам, на том же фото. При этом крышку — шильдик снимать не обязательно.

Мы видим, что монтаж деталей прибора навесной, все делалось вручную, отсюда и такая цена в свое время. Есть детали, которые сейчас уже давно не выпускаются: коричневый конденсатор КСО, (слюдяной опрессованный), правый верхний угол. Такие конденсаторы имеют очень высокую стабильность и хорошие частотные характеристики на высоких частотах. Конденсатор КБГ- И в фарфоровом корпусе, фольга — бумага — масло, в герметичном корпусе, (там же, ниже). Среди бумажных они отличаются малым тангенсом потерь и очень популярны у аудиофилов даже сегодня, (вместе с бескислородной мелью и радиолампами. )
Диоды типа Д9 (германиевые в стеклянном корпусе), (левый нижний угол), выпрямительные для измерений на переменном токе. Для защиты головки параллельно ей встречно установлены два кремниевых импульсных диода Д220 Д, (верхний левый угол), они внешне похожи на кремниевые Д226. В более поздних моделях ставили
Д103, Д104, Д108 в стеклянном корпусе, (не очень критично).
Если напряжение на головке превысит 0,6 В при неправильно выбранном пределе измерений, они открываются, шунтируя головку и защищая ее от перегрузки.

Резисторы — обычные МЛТ 0,5 с допуском +\- 5%. Для экономии места в основном они установлены в колодках вертикально. Это недопустимо много. Чтобы повысить точность, обычно подбирали их из двух. Например, нужен резистор 10 кОм. Брали ближайший номинал из стандартных, 9,2 кОм и последовательно с ним ставили такой, чтобы общее сопротивление было равно 10. Допустим, допуск — 10%. Если оно у него оказывалось, скажем, 9,1 — ставили добавочно 920 Ом с тем же допуском. 9,2 — 840. Если 9,3 — 680 и т. д. Можно подобрать и точнее, так как сопротивление последних тоже «плавает». У каких побольше, у каких поменьше. Это лишь пример для пояснения методики, математикой заниматься не хочется. Полученной точности в 1% было достаточно — меньшее отклонение стрелки уже не заметно, хотя по этой методике можно подобрать и с большей точностью, добавляя, например, третий резистор. Это позволяло обходиться «ширпотребовскими» дешевыми резисторами. Схему и инструкцию можно при желании найти и скачать в интернете.

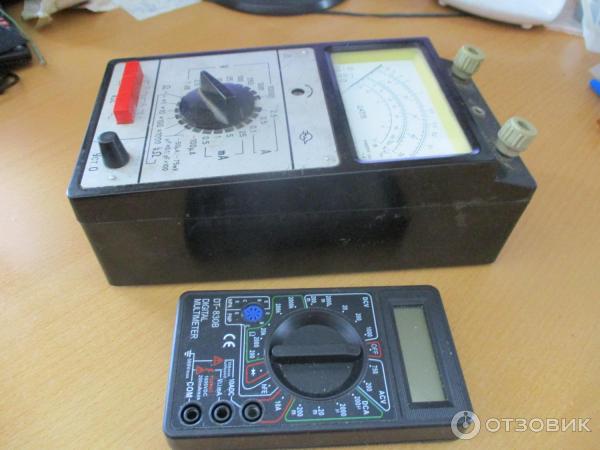

Конечно, ручная работа по подбору сильно усложняет и делает дороже изделие. Надо сказать, стрелочные приборы сейчас применяются редко. Они уступают по габаритам, часто точности, они дороже цифровых. Имеют более низкое внутреннее сопротивление — для работы стрелочного измерителя нужна какая-то мощность, отбираемая от измеряемой цепи. Прибор, даже имеющий неплохое для них внутреннее сопротивление, например, в 20 кОм на Вольт, ( на пределе в 2 вольта оно будет 40 кОм), если им измерять напряжение на резисторе, скажем в 1 Мом что типично для сеток ламп, очень сильно зашунтирует его, исказит результат измерения так, что он будет недостоверен. В случае амперметра, чтобы получить достаточное для отклонения стрелки прибора падение напряжения, приходится брать сопротивление шунта относительно высоким, что исказит результаты измерения тока в цепи. 20 ком на вольт у этого прибора — это высокий показатель для стрелочников. Головка чувствительная, на 50 мкА. У Ц 20, например, головка вдвое менее чувствительная, и внутреннее сопротивление всего 10 кОм на Вольт на постоянном токе и около 2 кОм/В на переменном. В этом плане электронные вольтметры — амперметры лучше. Они для работы почти не отбирают мощность от измерительной цепи.

Стрелочные приборы хуже подходят для работы с транзисторами. Напряжения в 4,5 Вольт часто маловато для открытия p-n переходов, 9 вольт современных цифровых в этом случае лучше. Не зря большинство мультиметров работает от «Кроны».
Некоторые, особенно те, кто работал со «стрелочниками» еще в СССР, уверяют, то они точнее. Это не так, если не брать в расчет дешевые, порой поддельные приборы, халтуру. С точностью до десятых — сотых долей вольта таким прибором уже не измерить, а на верхних пределах уже и до целых вольт.
В старой советской аппаратуре применялись резисторы с допуском плюс минус 5%, отклонения напряжений в норме допускались из за этого в плюс минус 20%, при этом устройство работало нормально. При ремонте такой техники точности прибора было за глаза. А вот для литиевого аккумулятора, например, перезаряд на 20% будет уже смертелен.
Тем более — приборы давних годов выпуска. Магнитная система головок имеет свойство размагничиваться, резисторы меняют свои параметры, особенно сильно если прибор хранился в сыром неотапливаемом месте. Окисляются дорожки в них и они увеличивают сопротивление, особенно высокоомные, вплоть до обрыва.
Иногда, чтобы восстановить такой прибор, требуется полностью перебирать делители. Кропотливый ручной труд. Причем квалифицированный. Отсюда и высокая цена поверенных, отрегулированных приборов, (около 20 000 стоят в интернете такие, с хранения, поверенные, на специализированных сайтах).
Преимущество стрелочных приборов, пожалуй, лишь в том, что они интегрируют показания за счет инерции стрелки. У цифровика мельтешение цифрочек иногда не дает считать результат.
Ну и наглядность. Даже боковым зрением при настройке видно — вверх или вниз ползет стрелка. Например, при настройке по максимальному сигналу. Или, например, проверка омметром переменного сопротивления. У стрелочника при вращении ручки стрелка ползет плавно, если нет обрывов и шумов. На цифровом наблюдать за мельканием цифр будет куда сложнее, хоть график рисуй или записывай.
Но сейчас есть цифровые приборы с псевдо аналоговой шкалой. Над обычным цифровым дисплеем у них есть «шкала» похожая на таковую у стрелочных приборов. Подороже такие стоят, правда. Но в таких случаях чаще всего будут вполне достойной заменой стрелочным. Ничего не поделаешь. Техника устаревшая. Но я отхватил такой на Авито за три сотни. Ну, не мог пройти мимо.
Почти не пользуюсь — есть несколько современных цифровых. Скорее, ностальгия. Когда — то такой прибор был бы предметом зависти радиолюбителей. А сейчас — скорее как музейный экспонат, хотя еще жив, курилка, и вполне работоспособен. Этакая «бандура» габаритами 115 х 215 х 90 мм и весом около 1,5 кг. По сравнению с современными карманными. Не надо судить строго. Выпуск 1982 года, 40 лет прошло. Какой из теперешних сможет похвастаться этим? А ведь они тоже через еще 40 лет будут считаться музейными экспонатами даже самые навороченные.
Попадется на глаза, куча воспоминаний. Наверное, не более того.
Благодарю тех, у кого хватило терпения.

Комбинированный прибор Ц4315

Комбинированный прибор Ц4315
Прнбор предназначен для измерения тока и напряжения в цепях постоянного н переменного токов, сопротивления постоянному току, емкости н относительного уровня переменного напряжения.

Входное сопротивление прибора равно 20 кОм/В при измерении постоянного н 2 кОм/В переменного напряжений. Прнбор выпускается в модификациях: Ц4315 — для работы при температуре окружающего воздуха -10. +40°С и относительной елажностн до 80 % и Ц4315Т — для работы в помещениях в условиях как сухого, так и влажного тропического климата при температуре окружающего воздуха —5. +45°С н относительной влажности до 95%.
В приборе применен магнитоэлектрический измерительный механизм на растяжках ПлСр-20-0,25 при натяжении $0±:5 г с внутрирайонным магнитом- Ток полного отклонения 42,5 мкА, сопротивление рамки не более 635 Ом; она содержит 370. 460 витков провода ПЭВ-1 0,03.
Для питания прибора Ц4315 использована батарея 3336, для Ц4315Т — 3336T,
При изменении уровня передачи переменного напряжения на других пределах, кроме 1 В, к показаниям прибора по шкале «dB* необходимо прибавлять поправочные числа, указанные в табл. 1.

Сопротивление всех резисторов, за исключением R27 н R29, должно соответствовать указанному в перечне элементов к электрической принципиальной схеме прибора (табл. 47).
Сопротивление резистора R29 изменяют при регулировке прибора на постоянном токе, причем суммарное сопротивление измерительного механизма RH н резистора R29 (б омах) определяют по формуле

Рис.1. Схема электрическая принципиальная комбинированного прибора Ц4315 (вариант 1)

Рис.2. Схема электрическая принципиальная комбинированного прибора Ц4315 (вариант 2)

Прибор Ц 4315
методическая разработка по теме

Комбинированный прибор ампервольтомметр Ц 4315 предназначен для измерения напряжения и силы постоянного тока, действующего, значения напряжения и силы переменного тока синусоидальной формы, а также величины сопротивления постоянному току, емкости и уровня передачи переменного тока напряжения.

1. ПОРЯДОК РАБОТЫ С ПРИБОРОМ

2.1 Измерения силы тока и напряжения.

При измерении на постоянном или переменном токе необходимо нажать кнопку соответственно «-» или «», при этом галетный переключатель пределов измерения установить в положении, соответствующее ожидаемому значению измеряемой величины.

Прибор подключить к исследуемой цепи и произвести отсчет измеряемой величины по шкале «-V, A» или « V, A».

ПРИ РАБОТЕ С НАПРЯЖЕНИЕМ ВЕЛИЧИНОЙ БОЛЕЕ 36 V переключать и отключать прибор необходимо при выключенном напряжении в исследуемой цепи. Запрещается переключать прибор под током. При измерении величин напряжении прибор подключается параллельно цепи протекания тока, а величин тока – прибор подключается последовательно в разрыв цепи протекания тока (см. рис. 1)

1. Измерение величин сопротивлений до 300 Ом.

Установить переключатель рода работ в положении «» одновременным нажатием кнопок «-» и «к». Переключатель пределов измерения установить в положение «». Ручкой установка нуля омметра стрелку прибор установить на отметку «∞» шкалы «», подсоединить к зажимам прибора измеряемый резистор и произвести отсчет показаний по шкале «».

2.3 Нажать кнопку «к», переключатель пределов измерения установить в одно из положений «к», затем, замкнув провода накоротко, ручкой установки нуля омметра установить строку на нулевую отметку шкалы «к». Разомкнуть провода и присоединить измеряемый резистор. Отсчет показаний производителя по шкале «к».

2.4 Измерение величин сопротивлений до 5000 «к». (5Мом).

Дополнительным источником питания служит батарея напряжением постоянного тока 34..44, которая минусом подключается к зажиму «*», а к другому зажимом плюсом. Переключатель пределов измерения установить в положение «к х 1000». Ручной установки нуля омметра стрелку установить на нулевую отметку шкалы «к». Плюс батареи отключить от зажима и между ним и зажимом подключить измеряемый резистор.

Отсчет показаний производится по шкале «к».

2.5 Измерения емкости конденсатора.

Источником питания служит сеть переменного тока частотой 50Гц напряжением 220В. Переключатель рода работ установить в положение «Ск» одновременным нажатием кнопок «к». и «». Переключатель пределов измерения установить в положение «MF x 0.1».

Сеть подключить к зажимам прибора и ручной установки нуля установить стрелку не нулевую отметку шкалы «mF». Отключить прибор от сети. Конденсатор (кроме электрического) подключить к зажиму «*» и гнезду «mF» и подключить прибор к сети. Отсчет показаний производится по шкале «mF».

Для измерения малых емкостей, при подключенном приборе к сети, ручкой установки нуля установить стрелку на «∞» шкалы «pF». Отключить прибор от сети. Отсоединить проводник от зажима «pF», затем между этим зажимом и отсоединенным проводником установить конденсатор. Подключить прибор к сети и прозвести отсчет показаний по шкале «pF».

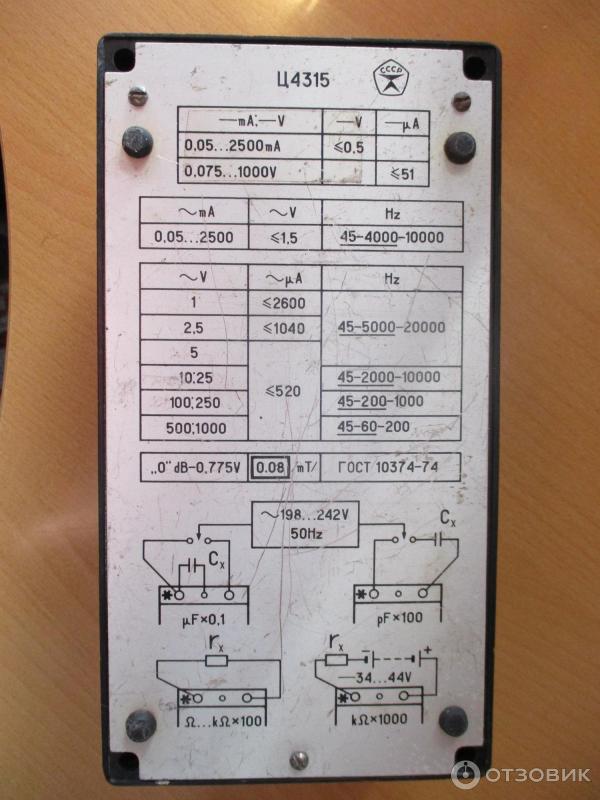

Примечание: Для измерения величин сопротивления и емкости, схемы подключения прибора в измеряемой цепи показаны на задней стенке тестера.

2.6 Измерения уровня передачи переменного напряжения.

При измерении на пределе I V отсчет производится непосредственно по шкале «dB»

По подготовке прибора Ц 4315 к работе

” в зависимости от рода измеряемого тока или напряжения. Переключатель пределов измерения установить в положение, соответствующие значению измеряемого тока и напряжения. Измерительными проводами подключить прибор к контактам измеряемой цепи.

Произвести отсчет измеряемой величины по шкале с обозначением "-" или "

" в зависимости от рода измеряемого тока или напряжения с учетом положения переключателя пределов измерения.

Измерение сопротивления на пределах 5,50,500 кОм

1. Нажать кнопку с обозначениями "к ".

2. Переключатель пределов измерения установить в одно из положений (х1,х10,х100).

3. Концы измерительного шнура замкнуть накоротко и ручкой "УСТ.О" установить стрелку прибора на нулевую отметку шкалы "к ".

4. Разомкнуть концы измерительного шнура и подключить к ним измеряемое сопротивление.

5. Снять показания прибора по шкале "к " с учетом положения переключателя пределов измерения.

Измерение сопротивления на пределе 300 Ом

1. Одновременно нажать две кнопки с обозначением " ".

2. Переключатель пределов установить в положение “ ”

3. Ручкой "УСТ.0."установить стрелку на " " шкалы " ".

4. Подключить к клеммам прибора измеряемое сопротивление и по шкале " " снять показания прибора.

Измерение емкости

1. Переключатель пределов измерения установить в положение «х0,1», «PFx100»

2. На переключателе рода работы нажать 2 кнопки "Сх"

3. К клеммам " " и " " подключить сеть питания 190:245 В.

4. Вращением ручки "уст.О" установить стрелку прибора на нулевую отметку шкалы "к ", " ".

5. Измеряемую емкость подключить к клемме "*" и гнезду “ “.

6. Произвести отсчет показаний прибора по шкале "к ", “ ” (верхняя шкала) с учетом множителя пределов измерения.
