Что такое магазин сопротивления и где его используют
Магазин сопротивления — это комбинация высокоточных резисторов, которые расположены внутри блока и образуют набор диапазонов сопротивления, которые постепенно увеличиваются (как правило, с шагом в 10).
Магазины сопротивления можно купить тут, они имеют различную точность и диапазон точности, поэтому лучше выберите тот, который соответствует потребностям.
Где используется магазин сопротивления?
Магазин сопротивления может применяться для калибровки RTD-передатчика. RTD использует сигнал, который зависит от изменения сопротивления, в качестве датчика. Это изменение сопротивления имеет эквивалентное значение по температуре. Нужно определить сопротивление температуры, которое будет смоделировано в передатчике RTD.
Калибровки тестера изоляции. Поскольку тестер изоляции требует аналогового сигнала сопротивления (а не цифрового от калибратора процесса), вы можете использовать десятичный магазин сопротивления в качестве нагрузки для тестера изоляции. Тестер изоляции генерирует напряжение и ток, которые проходят через коробку сопротивления, и отображать рассчитанное значение сопротивления. В целях проверки значение сопротивления должно совпадать с показаниями тестера изоляции и должно находиться в пределах допуска, указанного изготовителем.
Для калибровки измерителя удельного сопротивления. Еще одно важное применение десятилетнего блока сопротивления — это калибровка измерителя или контроллера удельного сопротивления. Это прямое моделирование сопротивления в измерителе удельного сопротивления. Используйте необходимое сопротивление в соответствии со спецификацией производителя. Это еще называют сухой калибровкой. Некоторые измерители удельного сопротивления также используют датчик RTD для контроля температуры.
Для проверки или калибровки омметра или мультиметра. Если магазин сопротивления имеет высокую точность, вы можете использовать ее для калибровки омметра или диапазона сопротивления мультиметра. Настройка очень проста – это прямое подключение блока сопротивления к порту или датчику омметра или мультиметра.
Калибровки измерителя проводимости. Проводимость противоположна сопротивлению. Большинство датчиков имеют электрическую схему, которая преобразует удельное сопротивление в проводимость, поэтому удельное сопротивление от источника сопротивления можно использовать для калибровки измерителя проводимости. Большинство измерителей или контроллеров проводимости имеют одинаковую настройку калибровки с функцией удельного сопротивления.
Магазин сопротивлений

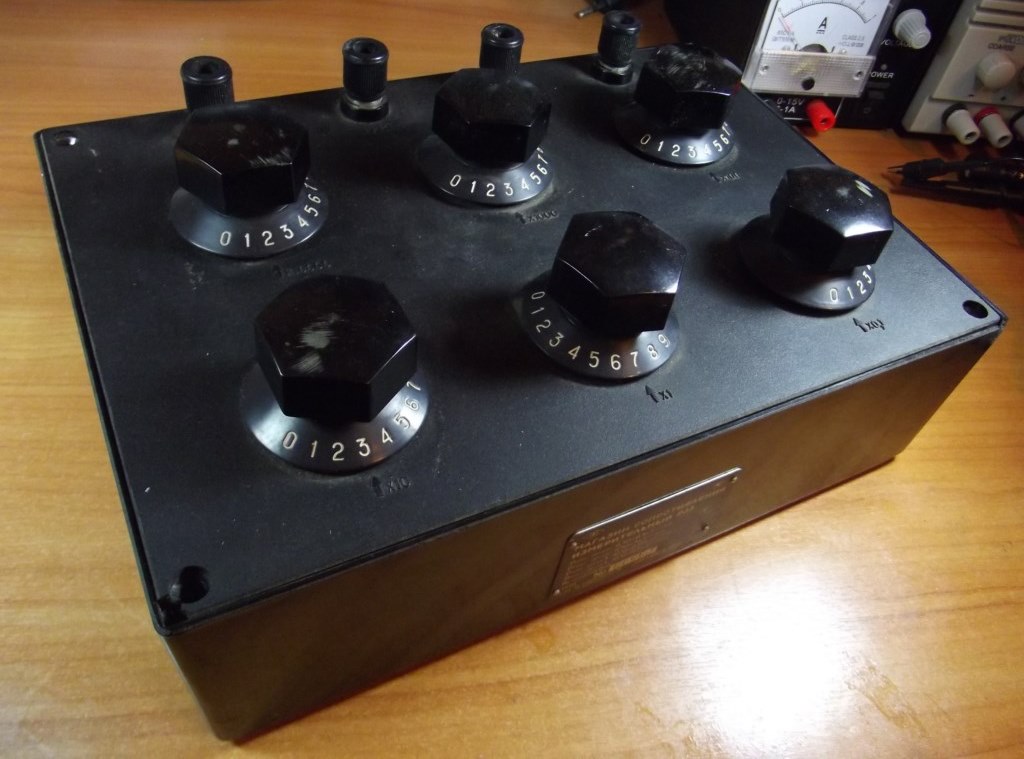

Почти все магазины сопротивлений выглядят одинаково. Мой магазинчик выглядит вот так:

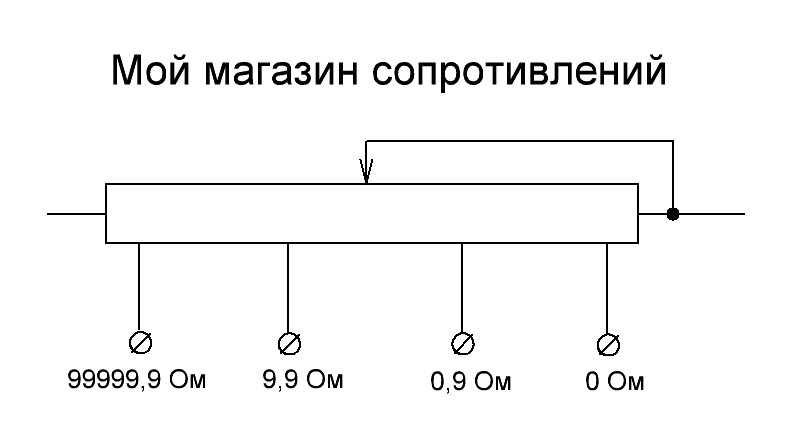

А вот его упрощенная схемка:

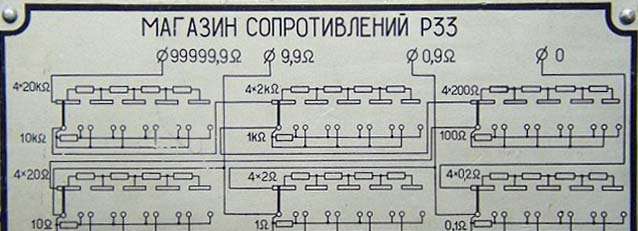

Кстати, он советский. Брал в каком-то интернет-магазине очень дешево. Сейчас цену то и не вспомню. Вот его табличка с параметрами:

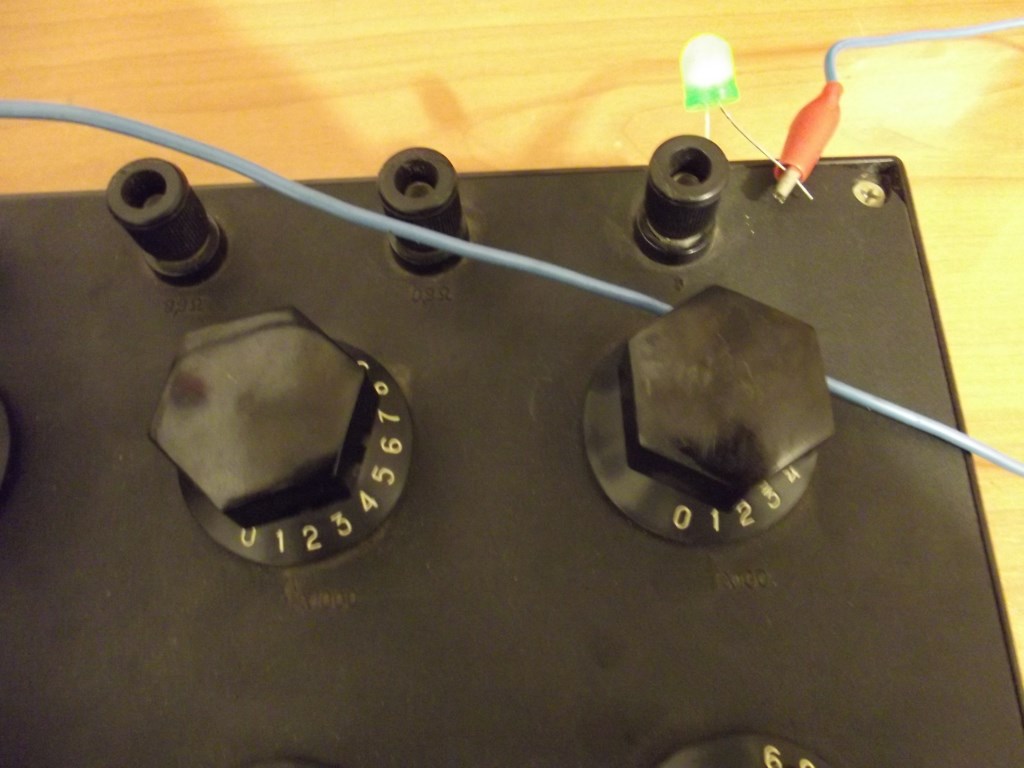

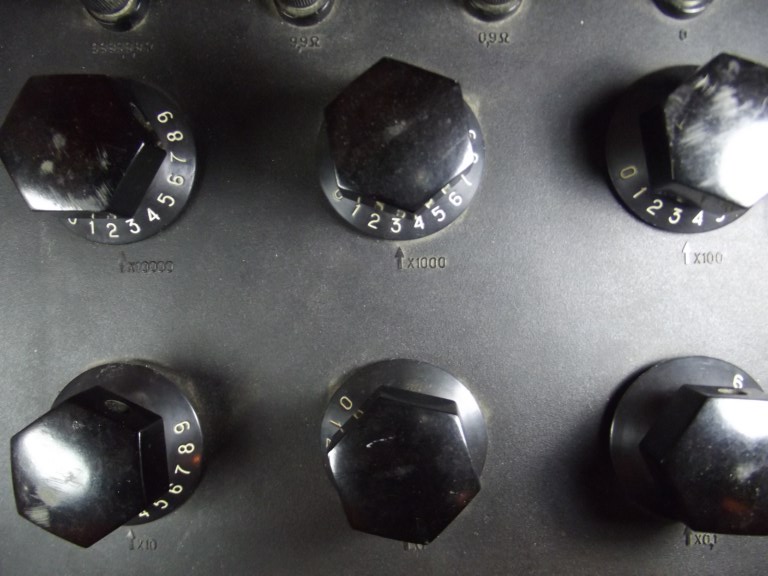

Давайте рассмотрим его поближе. Здесь мы видим 6 крутилок. Они называются галетные переключатели
Принцип работы магазина сопротивлений
Принцип работы магазина сопротивлений основан на галетных переключателях, или в народе — галетниках. Вот их схемотехническое обозначение:
В данный момент можно сказать, что проводок под №1 соединен с проводком под №2.
Но как только мы повернем крутилку галетника на один щелчок, то схема примет вот такой вид:
Здесь мы уже видим, что проводок под №1 соединен с проводком под №3.
Еще крутанем на один щелчок, и уже увидим следующую картину:
Проводок под №1 соединился с проводком под №4 ну и так далее для следующих комбинаций.

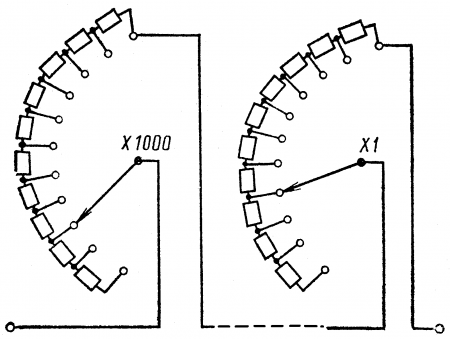

Примерная схема магазинов сопротивлений выглядит вот так:
Короче говоря, в магазине сопротивлений заложен принцип последовательного соединения резисторов. А как вы помните сопротивление между точками А и В
Схема этого магазина сопротивления немного хитрая,но принцип тот же:
Что внутри магазина сопротивлений

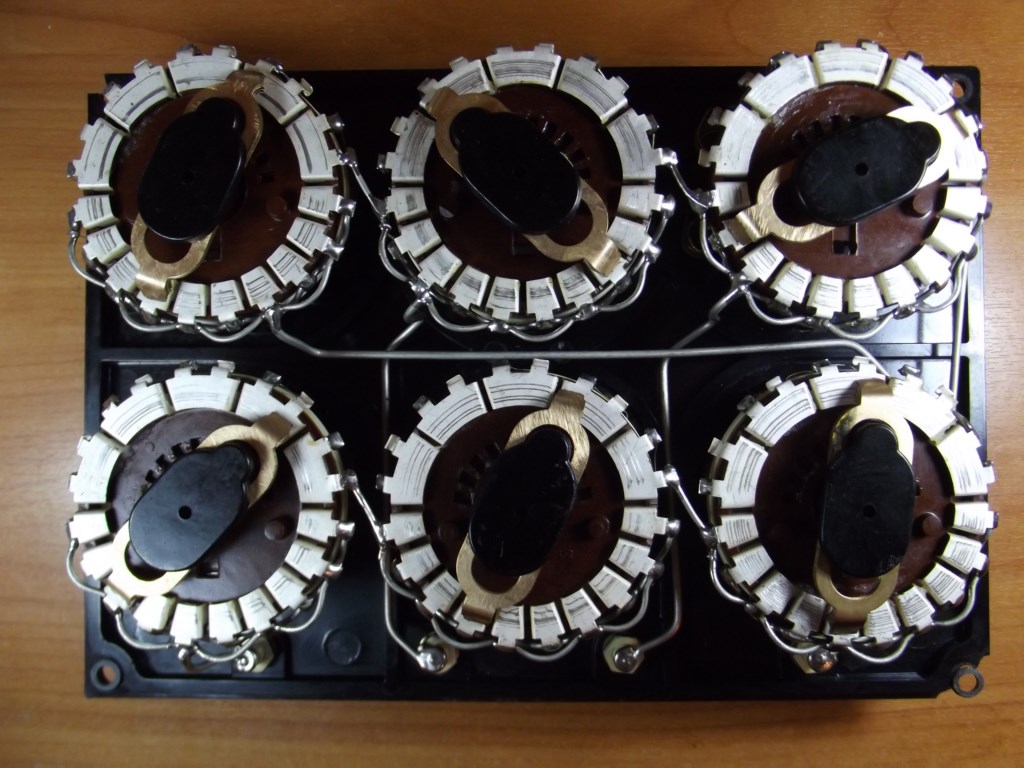

Давайте рассмотрим потроха нашего магазина сопротивлений, в надежде увидеть там целую кучу резисторов. Вскрываем, а там…

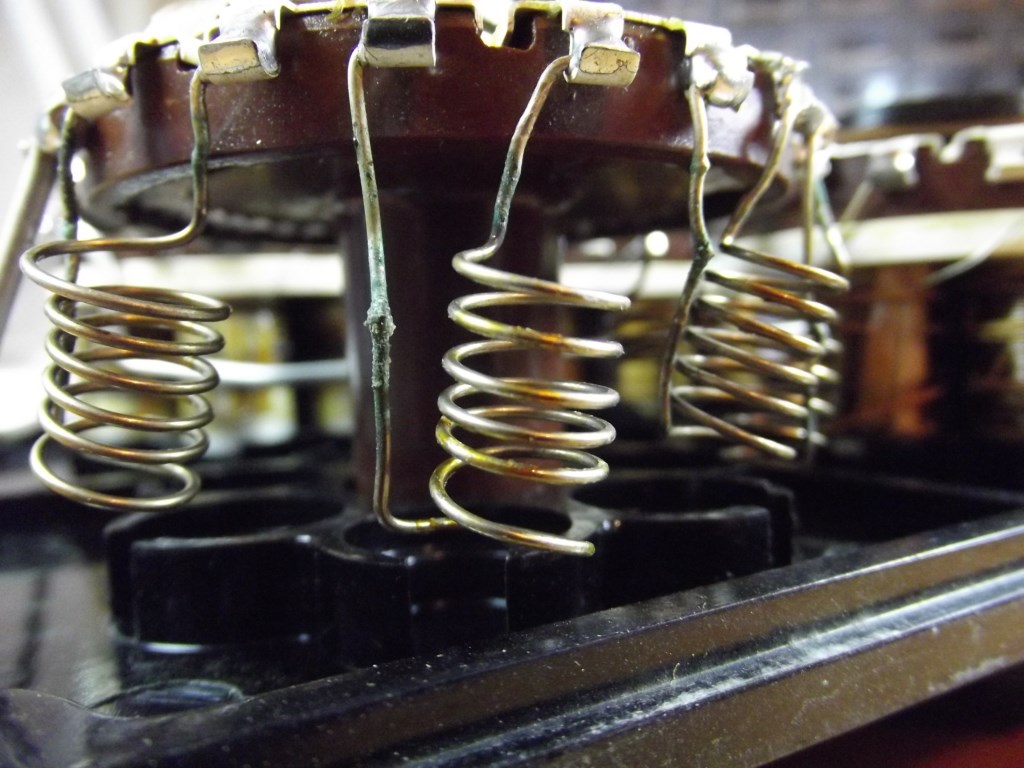

«А где же резисторы?» — спросите вы. А кто сказал, что провод не обладает сопротивлением?
Вспоминаем формулу, чему равняется сопротивление провода:

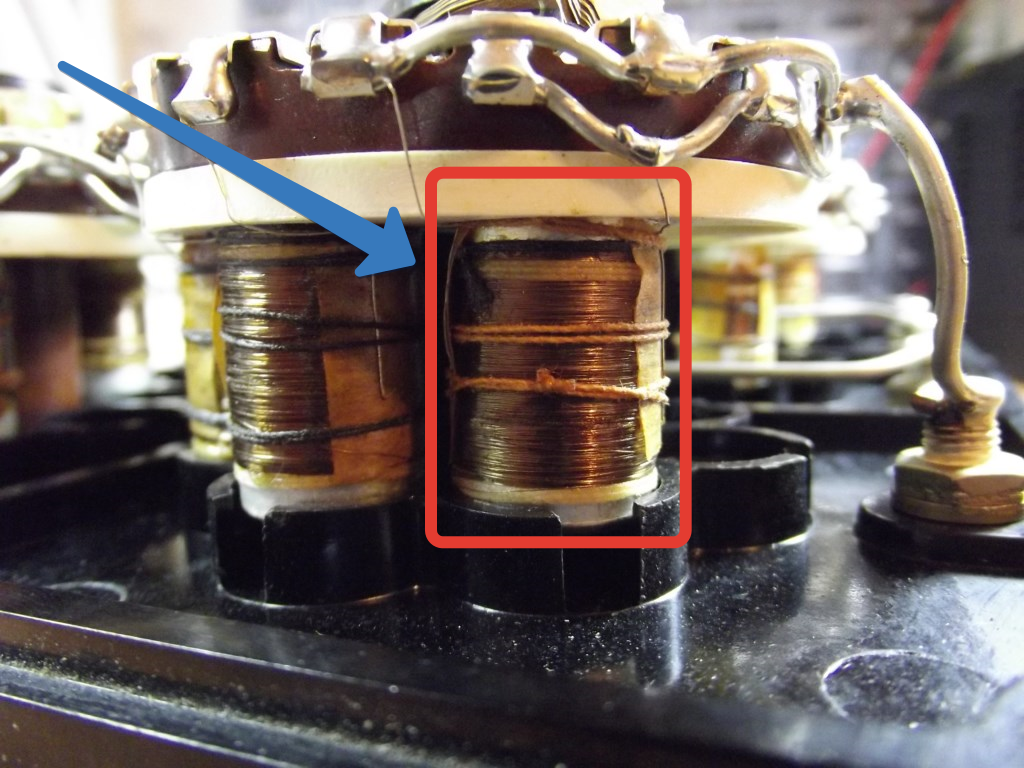

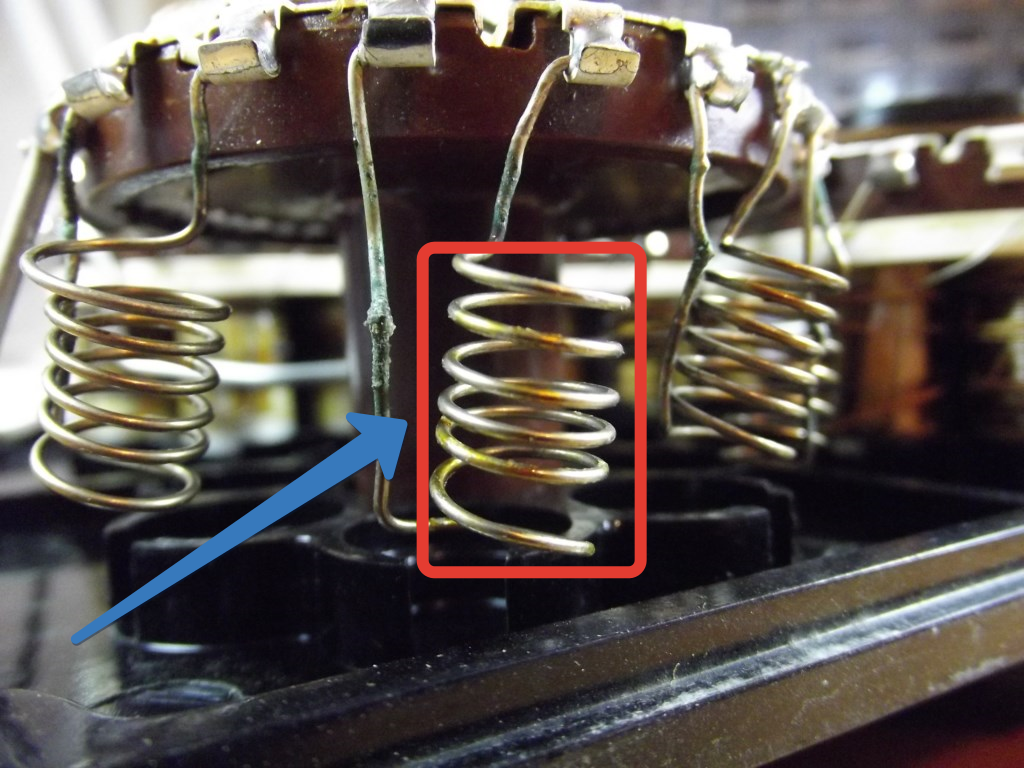

Следовательно, маленькое сопротивление, в нашем случае 0,2 Ом, достигается тем, что резистор делают из толстого проводка маленькой длины:
А вот эти резисторы на 20 Килоом делают из тонкого длинного проводка
Если размотать такой резистор, я думаю, его длина будет метров 40-50, в отличие от резистора номиналом в 0,2 Ом.
Итак, почему резисторы в этом магазине сопротивлений сделаны из провода? Не проще ли было поставить вместо проволочных резисторов простые резисторы МЛТ? Да и места бы занимали меньше… Кстати, некоторые магазины сопротивлений делают из простых резисторов и получается ничуть не хуже.
Дело все в том, что погрешность простых резисторов, даже если брать из высокоточного ряда, будет все равно велика. Так как мой магазин сопротивлений является измерительным (можно даже сказать эталонным), поэтому резисторы здесь намотаны из провода.
Применение магазина сопротивлений
Существуют схемы, в которых есть вот такой резистор со звездочкой:
Вы, наверное, часто видели его, когда занимались конструированием схем, взятых из книг или интернета. В описании на схему даже оговаривается его номинал. Но дело все в том, что этот номинал приблизительный. Более точный номинал такого резистора должен подбираться, чтобы схема работала правильно.
Чаще всего такой резистор можно увидеть в схемах усилителей, в измерительных схемах, в схемах блока питания и тд. И чтобы не перебирать номиналы резисторов и впаивать их в схему один за другим, здесь как раз на помощь приходит магазин сопротивлений. Поставив его вместо резистора со звездочкой и правильно подобрав номинал сопротивления, можно потом впаять постоянный резистор.
Вот простой пример использования магазина сопротивления 😉
Задача такая. У меня есть светодиод. Мне его надо запитать от 12 Вольт. Если цеплять напрямую, то светодиод сразу же сгорит. Как вы знаете, светодиод — это радиоэлемент, свечение которого зависит от силы тока, протекающего через него. Поэтому вопрос: «Какое напряжение надо подавать на светодиод, чтобы он светил и долго работал?» — не корректен. Но чтобы этого добиться, нам надо правильно подобрать резистор. Вот тут как раз на помощь приходит магазин сопротивлений.
Собираем простую схемку:

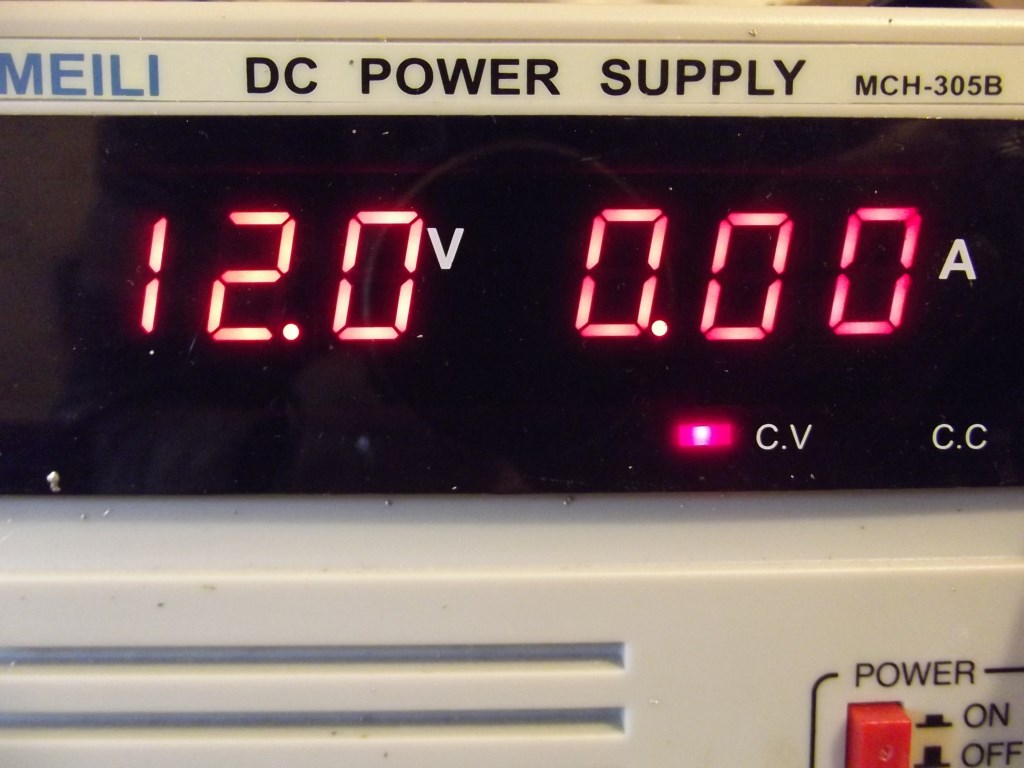

Итак, выставляю на блоке питания 12 Вольт:

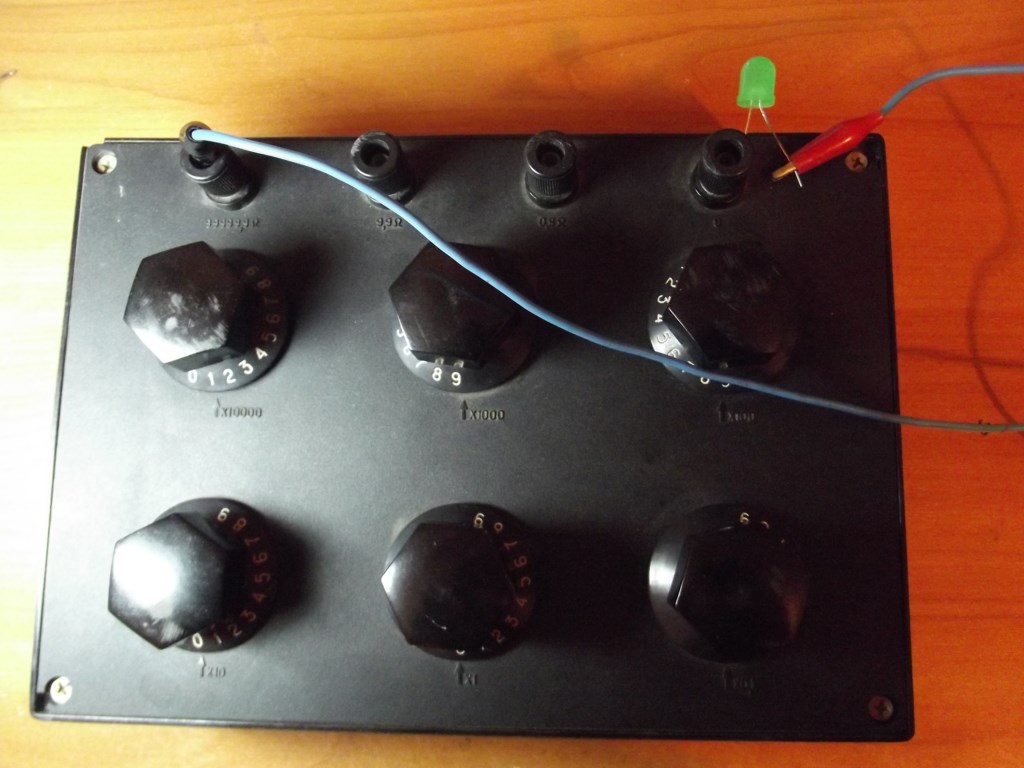

Ставлю галетники на самое высокое сопротивление, чтобы не спалить светодиод, а потом постепенно буду уменьшать значение сопротивления, добиваюсь умеренного свечения светодиода:
Смотрю на крутилки. Получилось 1,1 Килоом. Ну все, резистор подобрали ;-). Теперь можно впаивать постоянный. Это можно было бы, конечно, сделать с помощью простого переменного резистора, но главный козырь магазина сопротивлений — это точность.
Заключение
Минус этого магазина сопротивления в том, что с ним можно работать только на постоянном токе. На переменном токе он покажет большую погрешность, так как для переменного тока эти проволочные резисторы превратятся в катушки индуктивности. А как ведет себя катушка в цепи переменного тока, можно прочитать здесь. То есть для переменного тока сопротивление каждого проволочного резистора будет больше, в зависимости от частоты переменного тока. Следовательно, погрешность при замере нужного номинала резистора будет очень большая.
Как пользоваться магазином сопротивлений? (фото)
Есть магазин сопротивлений МСР-60М. Как узнать какое сопротивление поставлено?
Вот к примеру здесь какое стоит?
Также поясните пожалуйста как самом определять сопротивление.
Добавил по чётче немного, но тоже не фонтан (другого нет) .
Магазин сопротивления: назначение и применение прибора, а также его технические характеристики
Виды сварки
В начале статьи хотелось бы более подробно остановиться на определении инструмента. Итак, магазин сопротивления – это резистор, в котором очень точно выставлены номиналы сопротивления, конструкция прибора представляет собой декады, состоящие из электрических резисторов, расположенных в определенной последовательности. Внешне все магазины сопротивления выглядят более-менее одинаково, отличия есть только по техническим характеристикам. Основные различия заключаются в количестве декад, типе коммутационной системы и удельном сопротивлении элементов прибора.
Узнать больше информации про магазины сопротивления можно по ссылке – https://amtorg.com.ru/magazin-soprotivleniya-r4834.
Классификация магазинов сопротивления:
Если за основу классификации брать количество декад, то существуют одно декадные и многодекадные магазины сопротивления. Если, к примеру, взять модель Р4831, то она имеет 8 резисторных декад в составе моста, таким образом относится к многодекадной классификации.
Применение магазина сопротивления году
Применяться данной устройство начало давно, еще в 1980 году. На данный момент прибор применяется для калибровки передатчиков. Так, например, в RDT-передатчике за основу принципа действия взято изменения сопротивления, которое равнозначно значению по температуре. Моделируется сопротивление температуры, которое подается в сигналом в датчик.
Также магазин сопротивления применяется в процессе калибровки тестера изоляции. Для тестера применяется аналоговый сигнал сопротивления, для которого применяется десятичный магазин сопротивления. Тестер производит ток и проводит его сквозь прибор. Положительным результатом теста будет являться одинаковое значение сопротивления и в тестере изоляции, и в коробке сопротивления.
Применения магазина сопротивления также распространено среди проверки омметра или мультиметра с последующей калибровкой. Процесс настройки достаточно прост – необходимо напрямую подключить юлок сопротивления к датчику, либо порту мультиметра, либо омметра.
