Предохранитель 6т1 на сколько ампер

8

Маркировка стеклянных предохранителей 6т901

На одном предохранителе:
19T
W
2
Запись расположена на металлической части, тремя частями и «вдоль» образующей стеклянного цилиндра.

На другом предохранителе:
T4AL250V
Запись расположена на металлической части, «цельно» и перпендикулярно образующей стеклянного цилиндра.
Кстати, такой предохранитель вижу первый раз. У него посредине «нити» капелька-шарик, диаметром примерно полтора мм.

Как «по моим», непрофессиональным предположениям, первый предохранитель на 2 Ватта
и 0,01 А. «В общем чушь» какая-то получается.
А со вторым более-менее понятно, 4 ампера и грубо говоря 880 Вт. Только тут другая ерунда получается. Зачем телевизору на микросхемах 880 Вт и причём тут «алюминий»?
Кстати 1-ый предохранитель сгорел моментально. А второй стоит до сих пор. «Правда телек молчит». После «долгого стояния» и включения в сеть вроде бы начинается какое-то «движение электричества», где-то полторы — две секунды, потом всё прекращается. Только слабое подмигивание светодиодного индикатора включения, после прекращения подачи напряжения.
«Вот такие пироги».

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.

Плавкие предохранители делятся на следующие типы:

1. слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

• 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
• 4х15
• 5×20
• 6×32
• 7х15
• 10х30

2. вилочные (для защиты электрических цепей автомобилей)

3. пробковые (встречаются в жилом секторе, до 63 ампер)

• DIAZED (самые распространённые в СССР)
• NEOZED

• типоразмер 000 (до 100 ампер)
• типоразмер 00 (до 160 ампер)
• типоразмер 0 (до 250 ампер)
• типоразмер 1 (до 355 ампер)
• типоразмер 2 (до 500 ампер)
• типоразмер 3 (до 800 ампер)
• типоразмер 4а (до 1250 ампер)

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

• плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Маркировка плавких предохранителей

Первая буква означает диапазон защиты:

• a — частичный диапазон (только защита от токов короткого замыкания)
• g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
• h — высокая разбивная способность (трубки сделаны из белой или серой керамики)

Вторая буква означает тип защищаемого оборудования:

• G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
• L — защита кабелей и распределительных устройств
• B — защита горного оборудования
• F — защита маломощных цепей
• M — защита цепей электродвигателей и отключающих устройств
• R — защита полупроводников
• S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
• Tr — защита трансформаторов

Вставки плавкие (предохранители) стеклянные ВПБ, ВПТ

Вставки плавкие (предохранители) ВПБ6-5 – ВПБ6-38 (быстродействующие) и ВПТ6-1 – ВПТ6-33 (замедленного времени срабатывания) обеспечивают защиту цепей постоянного и переменного тока от воздействий пиковых перегрузок или коротких замыканий. Рабочее напряжение вставок ВПБ6-5 – ВПБ6-23, ВПТ6-1 – ВПТ6-33 достигает 250В, ВПБ6-37 – ВПБ6-38 – 600В. В зависимости от серии изготавливаются номиналами от 0,16А до 5А.

Металлические контакты размещены на торцевых сторонах стеклянного цилиндрического корпуса, предотвращающего разбрызгивание при перегорании размещенной внутри легкоплавкой вставки.

Перегорание вставки происходит при протекании токов, превышающих номинальные значения. Замена отработанной вставки возобновляет проводимые характеристики цепи.

Конструктивной особенностью плавких вставок ВПБ6-5 – ВПБ6-38 является время срабатывания – не более 0,3 с при номинальном токе 5А. Вставки ВПТ6-1 – ВПТ6-33 – замедленного времени срабатывания до 1,7 с.

Применяются стеклянные вставки ВПБ и ВПТ в радиоэлектронной аппаратуре широкого применения, обеспечивая безопасность сетей при пиковых нагрузках и токах короткого замыкания.

Устанавливаются с помощью специализированных держателей:

• для вставок ВПБ6-5 – ВПБ6-13, ВПТ6-1 – ВПТ6-2 применимы держатели ДВП4-2, ДВП6, ДП1-М, держатели на панель серии ZH, на провод серии S1058, S1060, на плату серии NF и др.;
• для ВПБ6-37 – ВПБ6-38 и ВПТ6-27 – ВПТ6-33 – ДВП8.

Детальные характеристики, габаритные размеры плавких вставок ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33 значатся в таблицах. Расшифровка маркировки приведена ниже.

Гарантия работы плавких вставок ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33, поставляемых нашим предприятием, составляет 2 года. Это подкрепляется соответствующими документами по качеству.

Окончательная цена на вставки ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Маркировка стеклянных предохранителей 6т901

ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ СИЛОВЫЕ НИЗКОВОЛЬТНЫЕ

Общие технические условия

Low-voltage power fuses. General specifications

Постановлением Государственного комитета СССР по стандартам от 18 сентября 1986 г. N 2704 срок действия установлен с 01.01.88

Ограничение срока действия снято Постановлением Госстандарта от 29.10.92 N 1465

Настоящий стандарт распространяется на плавкие предохранители на номинальный ток от 2 до 2500 А, номинальное напряжение переменного тока до 1000 В и постоянного тока до 1200 В, устанавливаемые в комплектные устройства и предназначенные для защиты при перегрузках и коротких замыканиях силовых и вспомогательных цепей электроустановок промышленных предприятий, общественных и жилых зданий, изготовляемые для нужд народного хозяйства и экспорта и номинальное напряжение до 3000 В для защиты полупроводниковых устройств.

Виды климатических исполнений — У3, УХЛ3, Т3, Т5, М3, М4, ОМ3, ОМ4 по ГОСТ 15150-69.

Стандарт полностью соответствует СТ СЭВ 3242-81, Рекомендациям СЭВ по стандартизации РС 5124-75, РС 5125-75, РС 5126-75, Публикациям МЭК 269-1 и МЭК 269-4.

Термины, применяемые в стандарте, соответствуют ГОСТ 17703-72, ГОСТ 18311-80, ГОСТ 16504-81, ГОСТ 27.002-89 и приложению 1 к настоящему стандарту.

1.1. Предохранители подразделяют:

— по виду плавких вставок в зависимости от диапазона токов отключения на типы:

g — с отключающей способностью в полном диапазоне токов отключения;

a — с отключающей способностью в части диапазона токов отключения;

— по виду плавких вставок в зависимости от быстродействия:

небыстродействующие (типы a и g);

быстродействующие (типы aR и gR);

— по наличию и конструкции основания:

с калиброванным основанием;

с некалиброванным основанием;

на основаниях комплектных устройств;

на проводниках комплектных устройств;

— по способу присоединения внешних проводников к выводам предохранителя:

с передним присоединением;

с передним и задним (универсальным) присоединением;

— по конструкции плавкой вставки:

с разборной плавкой вставкой (со сменными плавкими элементами);

с неразборной плавкой вставкой (с несменными плавкими элементами);

— по наличию указателя срабатывания и бойка:

с указателем срабатывания и бойком;

с указателем срабатывания;

без указателя срабатывания и бойка;

— по наличию свободных контактов:

2.1. Номинальное напряжение предохранителей с плавкими вставками типов а и g следует выбирать из ряда:

110, 220, 440 В — для постоянного тока;

220, 380, 660 В — для переменного тока.

Номинальное напряжение предохранителей с плавкими вставками типов аR и gR следует выбирать из ряда:

115, 220, 345, 440, 600, 750, 1000, 1200, 1500, 2400, 3000 В — для постоянного тока;

220, 380, 500, 660, 800, 1000, 1250, 1600, 2000, 3000 В — для переменного тока.

Номинальное напряжение свободных контактов следует выбирать из ряда:

110, 220 В — для постоянного тока;

220, 380 В — для переменного тока.

Номинальное напряжение предохранителя представляет собой наименьшее значение из номинальных напряжений его частей: держателя предохранителя и плавкой вставки.

Номинальное напряжение предохранителя следует выражать:

— при переменном токе — действующим значением периодической составляющей тока синусоидальной формы номинальной частоты;

— при постоянном токе при наличии пульсации — средним значением.

2.2. Номинальная частота предохранителей должна соответствовать ГОСТ 6697-83.

2.3. Номинальный ток предохранителей при верхнем рабочем значении температуры воздуха должен соответствовать ГОСТ 6827-76.

Номинальные токи следует выбирать из ряда:

10; 25; 31,5; 63; 100; 160; 250; 400; 630; 800; 1000; 1250; 1600; 2000; 2500 А — для держателей (или оснований) предохранителя;

2; 4; 6,3; 10; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500 А — для плавких вставок.

Номинальный ток предохранителя определяется номинальным током установленной в нем плавкой вставки.

Номинальный ток предохранителя, плавкой вставки и держателя предохранителя следует выражать:

— при переменном токе — действующим значением периодической составляющей тока синусоидальной формы номинальной частоты;

— при постоянном токе при наличии пульсации — средним значением.

Номинальный ток держателя (или основания) предохранителя представляет собой наибольший номинальный ток плавкой вставки, которая предназначена для использования в нем.

2.4. Условное обозначение серий и типов предохранителей должно быть установлено в стандартах или технических условиях на предохранители конкретных серий и типов.

2.5. Пример записи условного обозначения предохранителей при заказе и в документации другого изделия должен быть установлен в стандартах или технических условиях на предохранители конкретных серий и типов.

3.1. Предохранители изготовляют в соответствии с требованиями настоящего стандарта, ГОСТ 12434-93*, ГОСТ 24682-81, стандартов или технических условий на предохранители конкретных серий и типов; предохранители для районов с тропическим климатом — ГОСТ 15963-79, для районов с холодным климатом — ГОСТ 17412-72, предохранители в химостойких исполнениях — ГОСТ 24682-81 по рабочим чертежам, утвержденным в установленном порядке.

* На территории Российской Федерации действует ГОСТ 12434-83, здесь и далее по тексту. — Примечание изготовителя базы данных.

Предохранители, предназначенные для экспорта, должны соответствовать также требованиям заказа-наряда внешнеторговых организаций.

3.2. Требования к конструкции

3.2.1. Габаритные, установочные и присоединительные размеры предохранителей, габаритные размеры плавких вставок и держателей предохранителей должны соответствовать чертежам, приведенным в стандартах или технических условиях на предохранители конкретных серий и типов.

3.2.2 Внешний вид предохранителей, плавких вставок и держателей должен соответствовать контрольным образцам, утвержденным в установленном порядке.

3.2.3. Масса предохранителей не должна превышать значения, установленного в стандартах или технических условиях на предохранители конкретных серий и типов.

3.2.4. Конструкция предохранителей должна обеспечивать их работоспособность в любом положении в пространстве, кроме положения под плоскостью закрепления, если в стандартах или технических условиях на предохранители конкретных серий и типов не установлено конкретное рабочее положение.

3.2.5. Степень защиты предохранителей от воздействия окружающей среды следует обеспечивать оболочкой и выбирать по ГОСТ 14255-69.

3.2.6. Конструкция контактов предохранителя должна обеспечивать прочное удержание плавкой вставки от перемещения ее под действием собственного веса и электродинамических сил, возникающих при токах перегрузки и короткого замыкания, а также при допустимых механических воздействиях. При этом не должен также нарушаться электрический контакт между основанием и держателем плавкой вставки, держателем плавкой вставки и плавкой вставкой, плавкой вставкой и основанием.

Механическую износостойкость контактов плавкой вставки и держателя предохранителя должны устанавливать в стандартах или технических условиях на предохранители конкретных серий и типов.

3.2.7. Основные размеры выводов предохранителей — по ГОСТ 21242-75.

3.2.8. Выводы предохранителей с плавкими вставками типов aR и gR, устанавливаемых без собственного основания непосредственно на проводниках комплектного устройства, должны обеспечивать присоединение к ним медных или алюминиевых проводников с кабельными наконечниками или шин с сечением в пределах:

мм — для проводников из меди и ее сплавов;

мм — для проводников из алюминия и его сплавов.

Выводы остальных предохранителей должны допускать присоединение внешних проводов и кабелей с диапазоном сечений, установленных в ГОСТ 12434-93 с учетом диапазона номинальных токов плавких вставок каждого типоразмера.

3.2.9. Плавкие вставки предохранителей с наполнителем должны быть полностью заполнены наполнителем и их конструкция должна исключать возможность утечки наполнителя при транспортировании и эксплуатации предохранителя.

3.2.10. Конструкция держателя (или основания) предохранителя должна обеспечивать невозможность установки в нем плавких вставок на номинальные токи более номинального тока основания.

3.2.11. Конструкция предохранителя должна обеспечивать его монтаж без применения специального инструмента.

3.2.12. Держатель предохранителя и плавкая вставка должны быть сконструированы таким образом, чтобы при непрерывном пропускании номинального тока при установленной в предохранителе плавкой вставке на номинальный ток, равный номинальному току держателя предохранителя, температура частей предохранителя не превышала допустимых значений.

3.2.13. Плавкая вставка должна быть сконструирована таким образом, чтобы она могла:

— непрерывно пропускать постоянный и переменный (при номинальной частоте) ток любого значения, но не более номинального;

— выдерживать нормированные циклические токовые нагрузки;

— отключать электрическую цепь в течение времени, не превышающем указанное на время-токовой характеристике отключения; при этом преддуговое время должно быть не меньше указанного на преддуговой время-токовой характеристике;

— обеспечить неплавление плавкого элемента при любом токе, равном и меньшем условного тока плавления;

— обеспечить плавление плавкого элемента при любом токе, равном или превышающем условный ток плавления;

— выдерживать перегрузки в соответствии с перегрузочной характеристикой.

3.2.14. Предохранители должны быть сконструированы таким образом, чтобы отключать электрическую цепь при токах отключения в пределах: от условного тока плавления — для предохранителей с плавкими вставками типов g и gR или от наименьшего тока отключения, установленного в стандартах или технических условиях на предохранители конкретных серий и типов, для предохранителей с плавкими вставками типов а и аR — до наибольшего тока отключения.

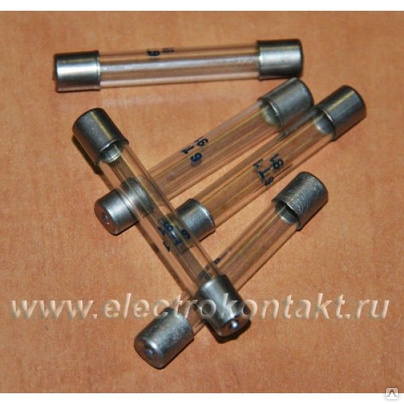

Предохранители 6 Т1 на 1А

Наличными, Безналичный расчёт
Транспортной компанией
Вставки плавкие (предохранители) ВПБ6-1 – ВПБ6-42 (быстродействующие) и ВПТ6-1 – ВПТ6-34 (замедленного времени срабатывания) обеспечивают защиту цепей постоянного и переменного тока от воздействий пиковых перегрузок или коротких замыканий. Рабочее напряжение вставок ВПБ6-1 – ВПБ6-26, ВПТ6-1 – ВПТ6-13 достигает 250В, ВПБ6-27 – ВПБ6-42 – 600В. В зависимости от серии изготавливаются номиналами от 0,15А до 10А. Металлические контакты размещены на торцевых сторонах стеклянного цилиндрического корпуса, предотвращающего разбрызгивание при перегорании размещенной внутри легкоплавкой вставки. Перегорание вставки происходит при протекании токов, превышающих номинальные значения. Замена отработанной вставки возобновляет проводимые характеристики цепи. Конструктивной особенностью плавких вставок ВПБ6-1 – ВПБ6-42 является время срабатывания – не более 0,3 с

Источник: Вставки плавкие (предохранители) стеклянные ВПБ, ВПТ » АС Энергия

Предохранитель 6т1 на сколько ампер

Блог, присвячений оглядам музичних альбомів, апаратурі Hi-Fi і Hi-End та близько музичних тем. /// Blog about Hi-Fi/Hi-End Appliance, new musical albums and musical themes.

пʼятниця, 20 грудня 2013 р.

Обозначения плавких предохранителей

Каждый из нас однажды сталкивался с проблемой обозначения плавких предохранителей зарубежных производителей.

Привожу небольшую компиляцию, найденную мною в Сети в разных местах.

T — с временной задержкой (медленные)
F — быстрые
A — Амперы
L — низкая разбивная способность (трубки сделаны из стекла)
H — высокая разбивная способность (трубки сделаны из белой или серой керамики)
V — Вольты

То есть, керамические предохранители перед номером содержат букву H (латинскую аш)

Например, T8AH250V — это медленный восьмиамперный керамический предохранитель на 250 Вольт.

Классификация по МЭК:

FF — сверхбыстрые, успевают защитить некоторые полупроводники от перегрузки, при токе 2 номинала горят за 50 мс

F — быстрые (стандартные), 1с

M — средние

SB или T — от английского Slow Blow или немецкого Trage — медленные. 2 номинала держат 1 минуту, 10 номиналов — 100 мс. Разумеется, предохранители с маркировкой «T» встречаются только в аппаратуре немецких производителей.

Предохранитель 6т1 на сколько ампер

Должны быть преды на входе сетевого питания.

Да есть, но они рабочие. Сгорел только этот, на плате. Заменил на 2 Ампера, всё работает. Спасибо.

Предохранители (Плавкие вставки) — классификация, маркировка и характеристики
http://www.nordtech.ru/fuses.htm

Керамические предохранители (Плавкие вставки) типов D1, D2, D3, D01, D02, NV /NH и цилиндрические предназначены для защиты силовых, сигнальных и управляющих электрических цепей и схем и цепей электродвигателей от перегрузок и коротких замыканий.
Керамические предохранители (Плавкие вставки) классифицируются по номинальному току, напряжению (чаще всего 250, 400, 500, 690в), типу (геометрическим размерам). Подробные характеристики различных типов предохранителей приведены ниже.

Одной из важнейших характеристик керамического предохранителя (плавкой вставки) является временная характеристика срабатывания.
По временной характеристике срабатывания предохранители (плавкие вставки) выпускаются четырех видов:
сверхбыстрые (Ultra rapid), быстрые (Quick acting), стандартные (Standart fuses) и с временной задержкой или замедленные (time-lag, slow acting). . 1. — предохранители (плавкие вставки) с временной задержкой (медленные / time-lag, slow acting) — как правило предназначены для защиты цепей электродвигателей, имеющих большие пусковые токи, маркировка aM, TDZ или стилизованное изображение улитки;
2.- предохранители (плавкие вставки) без временной задержки (Standart fuses) — маркировка gG/gL, gTr
3.- предохранители (плавкие вставки) с уменьшенным временем срабатывания (Quick acting) — маркировка F, flink — применяются как правило в цепях управления ;
4.- предохранители (плавкие вставки) с уменьшенным временем срабатывания (Сверхбыстрые / ultra rapid). — маркировка uberflink, silized, FF, gR, aR, gS, DZ либо графическое изображение диода — применяются как правило для защиты полупроводниковых приборов и интегральных схем.

Маркировка gG в общем случае говорит о том, что данное устройство предназначено для применения в области отключающей способности, от англ "General purposes" — общего назначения.
Первая буква а или g означает:
a — Предохранители (плавкие вставки) для защиты от токов короткого замыкания (частичный диапазон).
g — Предохранители (плавкие вставки) для защиты от токов короткого замыкания и перегрузки (полный диапазон).

Вторая буква описывает тип защищаемого оборудования:
L — Предохранители (плавкие вставки) для защиты кабелей и распределительных устройств.
B — Предохранители (плавкие вставки) для защиты горного оборудования.
M — Предохранители (плавкие вставки) для цепей электродвигателей и отключающих устройств.
R — Предохранители (плавкие вставки) для защиты полупроводников.
Tr — Предохранители (плавкие вставки) для защиты транформаторов.

Например: gG/gL — защита линейных цепей от перегрузки и короткого замыкания, aM — защита цепей электродвигателей от короткого замыкания(замедленные), gR — защита полупроводников от короткого замыкания и перегрузки (быстрые).
Производители Предохранителей (плавких вставок)
Предохранители (плавкие вставки) типов D1, D2, D3, D01, D02, NV/NH и цилиндрические выпускают почти все крупные международные концерны, работающие в Европе, в том числе SIBA, SIEMENS, ABB. Также подобные предохранители выпускаются:
— LITTELFUSE Ltd.- американская компания, имеет производство в Европе.
— Wilhelm PUDENZ GmbH — Германия.
— Groupe Carbone Lorraine — Франция.
— Ferraz Shawmut — Франция.
— Legrand — Франция.
— ETI — Польша, и многие другие.

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.

Плавкие предохранители делятся на следующие типы:

1. слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

• 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
• 4х15
• 5×20
• 6×32
• 7х15
• 10х30

2. вилочные (для защиты электрических цепей автомобилей)

• миниатюрные
• обычные вилочные

3. пробковые (встречаются в жилом секторе, до 63 ампер)

• DIAZED (самые распространённые в СССР)
• NEOZED

4. ножевые (до 1250 ампер)

• типоразмер 000 (до 100 ампер)
• типоразмер 00 (до 160 ампер)
• типоразмер 0 (до 250 ампер)
• типоразмер 1 (до 355 ампер)
• типоразмер 2 (до 500 ампер)
• типоразмер 3 (до 800 ампер)
• типоразмер 4а (до 1250 ампер)

5. кварцевые

6. газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

• плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Как узнать на сколько ампер предохранитель?

Вставки плавкие (предохранители) стеклянные цилиндрические

Теги: предохранитель стеклянный, fused glass, предохранитель стеклянный 5х20, fuse 5kv, плавкая вставка стекло, предохранитель стеклянный 5х20, маркировка предохранителей стеклянных, предохранитель 5а стеклянный, предохранитель плавкий стеклянный, предохранитель 2а стеклянный, предохранители стеклянные трубчатые, предохранитель стеклянный 6х30, стеклянный предохранитель 1а, предохранитель стеклянный 10а, предохранитель стеклянный 3а, импортные стеклянные предохранители, стеклянный предохранитель 6 3 x32mm 15а, предохранитель для микроволновки, предохранитель свч, купить предохранитель 5 kv для микроволновки, h520pt, h630pt, предохранитель 5kv, предохранитель 5kv свч, предохранитель высоковольтный 5kv, предохранитель 5kv 0 8 a, предохранитель 5kv 0 75 a, предохранитель 6 40, предохранители 5 20, предохранители 5 x 20, предохранитель 6 30, предохранитель 10,35 38, предохранитель s1014, предохранитель s1020, предохранитель s1022. Купить оптом и в розницу, доставка по России ТК «Деловые Линии» и «СДЭК» — Москва (МСК), Санкт-Петербург (СПБ), Екатеринбург (ЕКБ), Новосибирск, Нижний Новгород, Ростов-на-Дону, Воронеж, Челябинск, Казань, Пермь, Краснодар, Уфа, Красноярск, Самара, Саратов, Омск, Ярославль, Чебоксары, Ставрополь, Рязань, Ижевск, Пенза, Тула, Томск, Иркутск, Тюмень, Калининград, Киров, Тольятти, Брянск, Волгоград, Новокузнецк, Тверь, Смоленск, Барнаул, Калуга, Владивосток, Кемерово, Липецк, Ульяновск, Владимир, Мытищи, Хабаровск, Оренбург, Орёл, Иваново, Курск, Саранск, Белгород, Йошкар-Ола, Мурманск, Тамбов, Великий Новгород, Люберцы, Сургут, Петрозаводск, Астрахань, Кострома, Подольск, Набережные Челны, Сочи, Сергиев Посад, Вологда, Архангельск, Курган, Старый Оскол, Чита, Серпухов, Миасс, Красногорск, Нижний Тагил, Королёв, Магнитогорск, Одинцово, Волжский, Балашиха, Химки, Махачкала, Череповец, Раменское, Псков, Великие Луки, Улан-Удэ, Пушкино, Новочеркасск, Обнинск, Таганрог, Вяземский, Нижневартовск, Северодвинск, Дубна, Арзамас, Пятигорск, Благовещенск, Жуковский, Ивантеевка, Волгодонск, Бийск, Щелково, Фрязино, Бердск, Абакан, Коломна, Рыбинск, Муром, Нальчик, Новороссийск, Сыктывкар, Южно-Сахалинск, Ковров, Долгопрудный, Домодедово, Стерлитамак, Ангарск, Чехов, Ухта, Каменск-Уральский, Котельники, Владикавказ, Ногинск, Братск, Гатчина, Александров, Железногорск, Железногорск, Истра, Павлово, Петропавловск-Камчатский, Ступино, Якутск, Воскресенск, Дмитров, Димитровград, Малоярославец, Саров, Озёрск, Туапсе, Альметьевск, Выборг, Балаково, Северск, Алексин, Магадан, Электросталь, Армавир, Норильск, Лобня, Апатиты, Нефтекамск, Глазов, Ейск, Электроугли, Дзержинск, Кстово, Новомосковск, Сарапул, Комсомольск-на-Амуре, Орск, Нижнекамск, Невинномысск, Нефтеюганск, Клинцы, Видное, Орехово-Зуево, Энгельс, Новоуральск, Лыткарино, Березники, Каменск-Шахтинский, Сафоново, Новочебоксарск, Новый Уренгой, Междуреченск, Кирово-Чепецк, Елец, Салават, Сызрань, Сосновый Бор, Тихвин, Покров, Прокопьевск, Дзержинский, Железнодорожный, Красноармейск, Солнечногорск, Чайковский, Находка, Воркута, Россошь, Луховицы, Наро-Фоминск, Выкса, Всеволожск, Ревда, Усть-Илимск, Белореченск, Дедовск, Клин, Реутов, Руза, Балахна, Уссурийск, Бахчисарай, Ржев, Сортавала, Красноярск, Новорильск

Последние события

Типы и расшифровка маркировки плавких предохранителей

Плавкий предохранитель — компонент силовой электроники одноразового действия, выполняющий защитную функцию. Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока.

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой. Плавкие предохранители делятся на следующие типы:

• слаботочные вставки (для защиты небольших электроприборов до 6 ампер) 3х15 (первая цифра означает внешний диаметр, вторая — длину вставки)
• 4х15
• 5×20
• 6×32
• 7х15
• 10х30

миниатюрные

DIAZED (самые распространённые в СССР)

типоразмер 000 (до 100 ампер)

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

• плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Корпуса плавких предохранителей обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов предохранителей с малыми номинальными токами используются специальные стекла. Корпус плавкой вставки обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с контактами плавкой вставки, указатель срабатывания, свободные контакты, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Маркировка плавких предохранителей

• первая буква означает диапазон защиты a — частичный диапазон (только защита от токов короткого замыкания)
• g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)

• вторая буква означает тип защищаемого оборудования G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
• L — защита кабелей и распределительных устройств
• B — защита горного оборудования
• F — защита маломощных цепей
• M — защита цепей электродвигателей и отключающих устройств
• R — защита полупроводников
• S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
• Tr — защита трансформаторов

Типы предохранителей защищающие от короткого замыкания и перегрузки.

Позистор.

Таблицы расшифровок блока предохранителей Volkswagen Passat B3

Плавкие предохранители защищают электрические цепи только от токов короткого замыкания, в то время как термобиметаллические и позисторы защищают цепи от перегрузки.

Позистор представляет из себя полупроводниковый терморезистор, сопротивление которого изменяется при нагреве. При протекании тока по позистору происходит его нагрев прямо пропорциональный проходящему току, то есть чем больше ток тем больше нагрев. При достижении определённой температуры, точки Кюри, сопротивление возрастает в насколько десятков раз. Позистор сделан из титанатбариевая керамика с примесью редкоземельных элементов. Применяются такие предохранители на иностранных автомобилях в цепях электродвигателей.

Термобиметаллические предохранители

Термобиметаллические предохранители раньше широко применялись для защиты электрических цепей с большим потреблением тока. В настоящее время их устанавливают в основном в цепи электродвигателей. Действие этих предохранителей основано на прогибе биметаллической пластины при прохождении по ней тока. Как и в случае с позистором, при прохождении тока по пластине она нагревается и при достижении определённой температуры пластина резко прогибается и размыкает контакты. При этом рвётся цепь от источника питания к потребителям или месту короткого замыкания. Возврат предохранителя в рабочее положение производится при охлаждение пластины автоматически или при нажатии кнопки.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

Предохранитель 6-Т1 Кросна-Электро г.Москва Electr 842

Предохранитель 6-Т1 . Стеклянный предохранитель серии Т1 — имеет внешний вид в виде стеклянной колбы с металлической опрессовкой по краям , соединённые нитью — проходящей через колбу . Эти клемы по краям , являются контактами . Когда нить внутри колбы перегорает , значит предохранитель пора менять .

• Показать адрес

Наши преимущества

ООО «Электроконтакт» участник многих выставок электротехнической тематики.

У нас всегда в наличии электрические контакты к контакторам, контакторы на различное напряжение и коммутируемый ток, так же другое электротехническое оборудование.

По запросу мы предоставим Вам подробную техническую информацию на русском языке, чертежи, каталоги и прайс-листы. Мы проконсультируем Вас по вопросам применения по всему спектру поставляемого оборудования.
