Как подключить стартер ваз 2107

Кнопка Start-stop. Месяц спустя. Реле стартера.

Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки.
К примеру у меня установлен стартер СТ-221.

Большинство 2107 после 1988 имеет следующее подключения стартера

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Историческая справка
С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35.3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер "50" стартера соединялся красным проводом через монтажный блок с выводом "50" выключателя зажигания лада классика.
* Для стартера СТ-221.

Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя.

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания

После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле.

Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от "За рулем" его нет). И заводится она действительно с пол пинка.

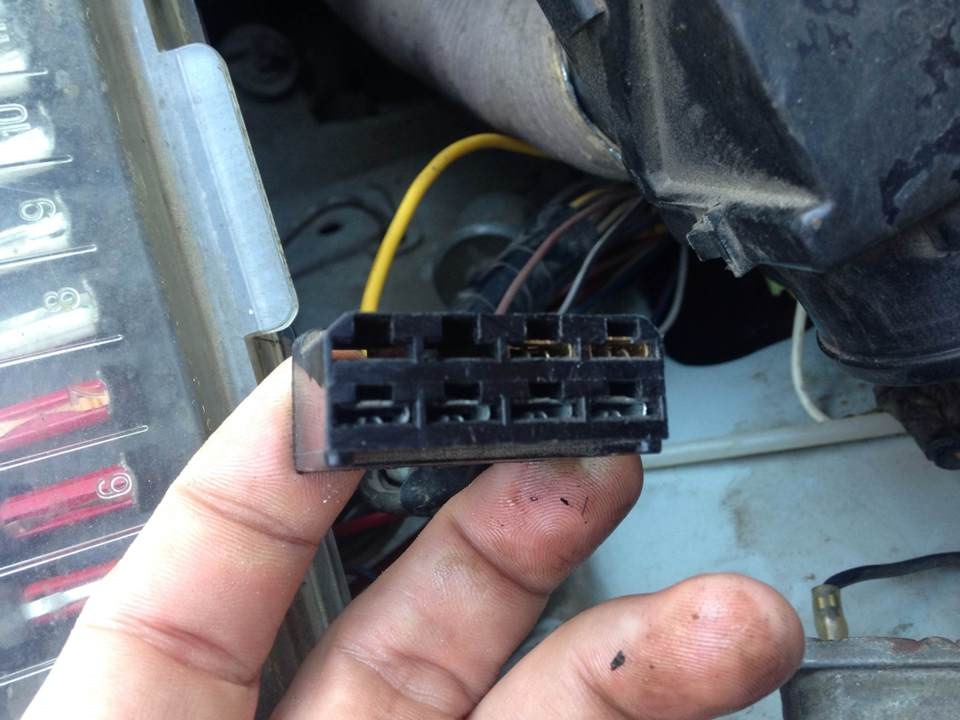

Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый

Дополнительно в моей ситуации реле устанавливаем на крыло.

Схема подключения реле следующая:
86 — красный который раньше шел на стартер,
85 — черный масса (у меня был синий)
87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый)
30 — Красный провод который идет на стартер.

К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле.

Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео "похолодало :-(" автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать.

К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания.

Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея

Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉

Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то сигнала не будет =), приехали отключили массу. Пришли через 5 часов, включили массу завелись, приехали отключили массу — сигнала от контроллера нет. А R-fid метку положите дома чтобы не потерять не дай Бог. У кого как и у меня метка — спите спокойно. А кто только думает о кнопке присмотритесь к более дешевой версии но с авто запуском уже.

P/S. Не пинайте меня сильно =). Лучше когда Вы знаете об этом и можете предупредить чем жить в неведении 😉

Схема соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

Стартер 35.3708 устанавливается на автомобили ВАЗ 2105, 2107 с 1986 года. До этого применялся стартер СТ-221. У стартера 35.3708 торцовый коллектор, у СТ-221 цилиндрический. Они различаются устройством задней части и обмотками статора.

Основные технические характеристики стартера 35.3708

Номинальная мощность — 1,3 кВт

Потребляемая сила тока при номинальной мощности — 290 А

Потребляемая сила тока в заторможенном состоянии — 550 А

Потребляемая сила тока на холостом ходу — 60 А

Схема электрических соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

Схема электрических соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— В настоящее время на автомобилях ВАЗ 2105, 2107 применяются стартеры 4216.3708-02 и 5722.3708.

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

1. генератор;
2. аккумуляторная батарея;
3. шунтовая катушка обмотки статора;
4. стартер VAZ 2105;
5. сериесная катушка обмотки статора;
6. удерживающая обмотка тягового реле;
7. втягивающая обмотка тягового реле;
8. реле включения стартера;
9. монтажный блок;
10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

1. стартер;
2. генератор;
3. аккумуляторная батарея;
4. втягивающая обмотка тягового реле;
5. выключатель зажигания;
6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы – оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ – инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Устройство стартера ВАЗ-2106 и ВАЗ-2107

На автомобилях ВАЗ-2106, ВАЗ-2107 и других классических моделей Жигулей устанавливают стартер 35.3708 (СТ 221), который представляет из себя 4-ех полюсный электромотор постоянного тока смешанного возбуждения с четырьмя щетками. Управляется стартер дистанционно специальным электромагнитным втягивающимся реле. С маховиком двигателя стартер соединяется и разъединяется устройством через зубчатый венец.

Стартер находится в подкапотном пространстве справа от двигателя. Крепится к картеру сцепления 3-я болтами. Между горячей приемной трубой выпускной системы двигателя и стартером устанавливается термоизоляционный защитный экран.

↑ Схема подключения стартера ВАЗ-2106

1 – генератор; 2 – батарея аккумуляторная; 3 – стартер; 4 – выключатель зажигания; Р1 – обмотка тягового реле втягивающая; Р2 – обмотка тягового реле удерживающая.

↑ Принцип работы стартера ВАЗ 2106 и 2107

Крышки стартера притянуты к корпусу 2-мя болтами. В обеих крышках (задней и передней) крышках имеются втулки из бронзографита, выполняющие роль подшипников вращения. В них на валу вращается якорь стартера, от которого через привод вращение передается на закрепленный на коленчатом вале маховик.

↑ Тяговое реле

Втягивающее реле при подаче напряжения на электродвигатель стартера приводит в зацепление шестерни редуктора привода и зубчатый венец маховика. Поворачивая ключ зажигания автомобиля в положение «стартер» на втягивающую и удерживающую обмотки тягового реле подается напряжение. Когда контакты тягового реле замкнутся, питание на втягивающей обмотке отключается.

↑ Обгонная муфта

На приводном валу находится роликовая обгонная муфта, соединенная с шестерней привода, которая передает однонаправленное вращение двигателю. После запуска двигателя муфта размыкается, что предохраняет стартер от поломок от повышенной скорости крутящегося д.в.с.

↑ Устройство стартера ВАЗ-2106 и ВАЗ-2107

Стартер ВАЗ-2106 устройство

1 — крышка (сторона привода); 2 – кольцо стопорное; 3 – ограничительное кольцо; 4 – шестерня привода; 5 – роликовая обгонная муфта; 6 – поводковое кольцо; 7 – заглушка резиновая; 8 – приводной рычаг; 9 – якорь реле; 10 – обмотка тягового реле удерживающая; 11 –обмотка тягового реле втягивающая; 12 –болт реле стяжной; 13 –пластина контактная; 14 – крышка реле; 15 – болты контактные; 16 – коллектор; 17 – щетка; 18 – втулка на валу якоря; 19 – крышка (сторона коллектора); 20 – кожух; 21 – шунтирующая катушка обмотки статора; 22 – корпус; 23 – крепежный винт полюса статора; 24 – якорь; 25 – обмотка якоря; 26 – кольцо промежуточное.
