Как проверить катушки зажигания ниссан альмера g15

Двигатель работает не ровно на холостом ходу

Всех Приветствую!
Поделюсь своим наблюдением и решение данной проблемы >>> Nissan Almera G15 >>> Двигатель работает не ровно на холостом ходу
Сразу оговорюсь много, что написано на эту тему!
Поэтому в описании и решении моей проблемы речь не пойдет о :
— Пропуске зажигания
— Дроселе
— Неисправности свечей зажигания
— Неисправности катушки зажигания и т.п.
Откровенно говоря в сети и на драйве не искал есть ли похожие случаи.
Но считаю мой случай в какой то мере уникальный. Поэтому делюсь с сообществом Drive2
Примерно на 67000-68000 км пробега заметил, что на холостом ходу моя Алька стала работать не ровно, машину как бы потряхивает, хотя обороты не плавают, нечто похожее как будто бы мотор подтраивает но не прям в явном виде и не постоянно. В движении и на разгон данный фактор не влиял, машина ехала и ускорялась нормально. По первости от части сам себя успокаивал и в какой то мере немного забивал лишь стоя на светофоре задавал сам себе вопросы :
"может показалось и почему то есть, то нет вибрации" (дрыганья)
"а может это бензин плохой?!"
"а может это свечи или где то подсасывает воздух, тогда почему обороты не плавают и на приборке не загорается ошибка check engine?!"
"возможно катушка умирает?!"
В общем какое то время я ездил так, пока со временем и пробегом (+ — 2000 км) вибрации на холостом ходу не стали проявляться все чётче. А при запуске двигателя на холодную ощутимо и явно потряхивало >>> И как то в одно такое утро и запуск, я сказал СТОП, хватит строить догадки, ждать когда что то произойдет плохое или загорится лампочка, так не должно быть.
Решил поехать не в какой ни будь сервис на диагностику двигателя, а к официальному дилеру. В надеже что дилер же знает машину, различные скорее всего подобные обращения были, не думаю, что у меня у одного такая проблема только возникла. Среди недели отогнал к Официальному Дилеру машину пояснил проблему мастеру приемщику. Далее поехал на работу, по прошествии примерно часа мне позвонил мастер от Дилера сказал:
"мы подключились провели диагностику ничего не выявили!"
в свою очередь я уже дилеру начинаю говорить :
"и что это вибрации это норма, ?",
"Значит примерно до 67000 км пробега машина работала нормально, а потом вдруг начала троить и нет на скане ошибок?" "Да такого не должно Быть!"
и далее в разговоре Я начал не боюсь этого слова говорить и учить >>> "давайте пойдем по цепочке, свечи, катушка, подсос воздуха, проверяйте смотрите в конце концов работайте!"
После примерно двух — двух с половиной часов снова звонок от Дилера приезжайте забирайте авто на месте обсудим проведенную диагностику. Еду и понимаю, что ничего они не сделали и ничего они не нашли сейчас расстанусь с 1900 руб за диагностику и все.
По приезду так и получилось мастер приемщик выдал лист в котором была указана сумма и инфо о проведении диагностики в ходе которой не было выявлено пропусков зажигания, свечи в норме, подсоса воздуха нет в дроселе и все. В свою очередь мастер добавил:
"Ну это на всех Альмерах так, с возрастом и пробегом, покатайтесь посмотрите может проявится сильнее вибрации, приезжайте будем еще смотреть" Про себя думаю больше ни нагой к вам или только "пасти Вас волков" — 1900 р содрали, а по сути ничего не сделали. Остались у меня после большие сомнения в проведенной диагностике и компетенции сервиса Дилера!
Какое то непродолжительное время еще ездил и парился на этот счет, менял заправки и бензин 95 на 92 и наоборот но все напрасно.
Подошло время заменить стойки стабилизатора и здесь для себя я сделал неожиданное открытие случайно обратив внимание на подушку коробки и двигателя. (Правильное название опора силового агрегата)
Ей мягко говоря пришел конец см. фото.

И тут я сопоставил ощущения свои подключил догадки и пришел к мнению, а ведь дело не в ДВС может быть, а в ней в опоре!
По началу �� эммм, а как это менять? ��
А сколько это может стоить ? Потом придя в чувства решил, а фигня всего то заменить "резиночку" наверно не дорого будет.

Далее пошел в местный магазин запчастей по vin коду и по наличию оригинала не нашлось. Аналоги также не подтягивались в программе сказал продавец.
Думаю ну кабздец когда я еще найду время и залезу под нее? Теперь нужно еще ехать в другой магазин ! ��
Потом пришло на ум и попросил продавца посмотреть аналоги от Logan и Largus (фактически это одна база и детали подходят друг от друга только разница в цене)
И да подходит! и есть в наличии! Сейчас принесут, вы посмотрите. Запчасть вынесли и я сделал новое для себя открытие порванная резинка в опоре продается только в сборе, это целая прям запчасть! ��
Стоимостью 1950 р
Деваться не куда беру!
Далее по замене оказалось все просто и без особого сложного инструмента!
Там всего три болта которые держат эту опору.

Головкой на 18 отворачиваем болт и ослабеваем болт крепления опоры кронштейна к картеру коробки передач.
Далее снимаем кронштейн опоры.
Затем отворачиваем болт крепления опоры к подрамнику
И снимаем опору
И всеееее ! ��
Ставим новую опору и производим сборку в обратном порядке.
Фото прикладываю.

После проведенной работы вибрация ушла как при холодном запуске так и при работе на холостом ходу. Также подмечу, что опора какими то стуками себя ранее не выдавала и данное проявление было скорее похоже на все связанное с двигателем но не как с опорой. Хотя это конечно не исключено и подтвердилось опытном путем после замены.
Дилеру привет ✋
В очередной раз убеждаюсь Дилер может только масло менять, а на что то по серьезней их не заставишь работать или если найдут причину, что редкость то объявят не скромный ценник за свою работу.
На этом конец мойей истории.
Всем Альмероводам на заметку мой случай.

Как проверить катушку зажигания ниссан альмера классик

Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Сопротивление первичной обмотки составляет 0,2–3,0 Ом, вторичной — 5–20 кОм. Соотношение витков первичной и вторичной обмоток (коэффициент трансформации) составляет 1:100.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Причины неисправности катушек зажигания

• Внутренние короткие замыкания. Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления.
• Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
• Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
• Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.

Симптомы неисправности катушки зажигания

Неисправность может проявляться следующим образом:

• Двигатель не запускается. .
• Плохое ускорение или потеря мощности.
• Блок управления двигателем переходит в аварийный режим. .
• Сохраняется код неисправности OBD2.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

• Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
• Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Ноль означает, что в катушке внутреннее короткое замыкание. Чрезмерно высокое сопротивление означает, что в катушке обрыв. Дважды все проверьте, сравните измерения с исправной катушкой.

Проверка вторичной обмотки катушки с диодом

Если в катушку зажигания встроен высоковольтный диод для подавления искры, невозможно измерить сопротивление вторичной обмотки.

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

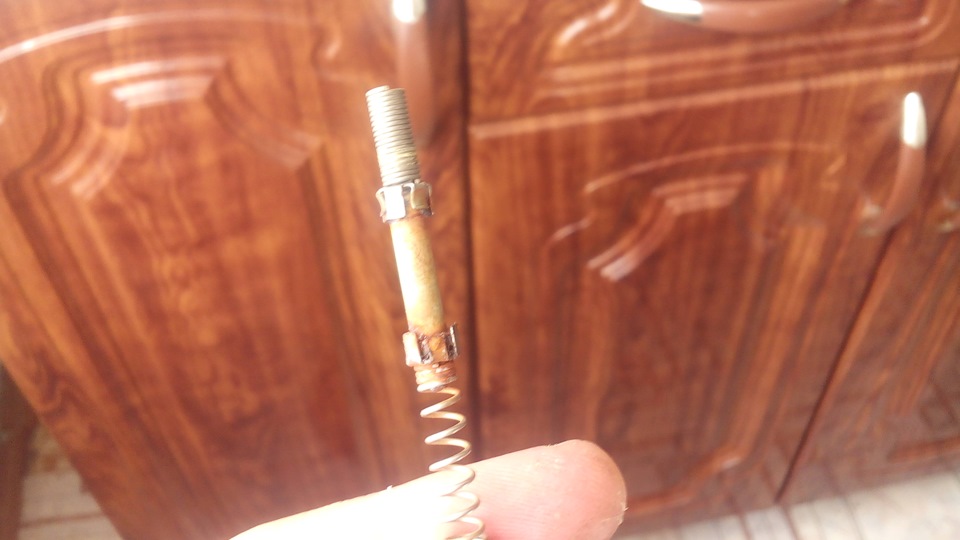

Всем привет) Начну с того, что в конце апреля я помыл дрыгатель, спустя некоторое время начал замечать что слегка начала подтупливать машинка на низких оборотах, иногда подергиваться, сопоставив эти явления с мойкой подкапотного пространства я первым делом решил проверить что у меня там в свечных колодцах, потому как после мойки я их не продувал и при мойке закрыл только АКБ. Как оказалось зря, потому что в свечных колодцах влага присутствовала, ну естественно я все продул, просушил, и все вроде бы нормализовалось, и тут как то я наткнулся на пост в интернете, как на наших Альках разбирали катушки зажигания, а внутри механизм был весь в окиси и ржавчине, но заниматься мне этим было некогда, а сегодня вот решился) Сразу скажу что не бойтесь разбирать катушку — потерять или сломать что то я считаю там невозможно. Механизм внутри исключительно прост, впрочем на фото все видно

Вот что примерно мы видим внутри каждой катушки. На лицо плохой контакт и как факт не правильная работа системы зажигания

Чистка производилась набором надфилей и мелкозернистой наждачной бумагой.

Сама по себе машинка всегда заводилась изумительно, и в моем случае предпосылок к тому чтобы лезть в катушки у меня не было никаких, полез я исключительно ради интереса, потому как знал что там такое может быть.
Как результат после успешного ремонта в машинке всегда с десяток лошадей прибавляется, а если серьезно, то определенно возросла динамика на низких оборотах, а про подергивания я забыл уже давно, думаю может и расход упадет, но это уже по результатам дальнейших наблюдений, которые я описываю в постах спустя примерно 1-3 месяца)
И да, теперь я твердо убежден что катушки лучше при мойке изолировать тем же пакетом например, а тот же генератор в этом особо не нуждается — все таки класс изоляции позволяет нам этого не делать, но опять же, это мое убежденное мнение)
Всем удачи и ровных дорог, жду комментариев))

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Под термином пробой катушки зажигания или свечного наконечника понимается пробой в наиболее слабом месте корпуса или изоляции провода вследствие уменьшения сопротивления, происходящий в короткие промежутки времени. Это механическое повреждение которое ведет за собой появление трещин или оплавление. На поверхности корпуса место пробоя выглядят как черные, выгоревшие точки, продольные дорожки или белые трещины. Такие места прошива искры особенно опасны при влажной погоде. Данная неисправность ведет не только к нарушению воспламенения смеси, но и полном выходе из строя модуля зажигания.

Зачастую такие места не трудно заметить визуально, но порой требуется проверка катушки зажигания, при чем не мультиметром или осциллографом, а простым приспособлением из двух проводков. При выявлении поврежденного участка как правило полностью меняют деталь, хотя иногда получается и отсрочить замену при помощи изоленты, герметика или эпоксидного клея.

Что такое пробой катушки зажигания и его причины

Устройство катушки зажигания

Интересной причиной выхода из строя наконечников катушки зажигания является тот факт, что при замене свечи зажигания в некоторых случаях автовладельцы по неосторожности или неопытности могут порвать их гидроизоляцию. Это может привести к попаданию под них влаги и появлению проблем с эксплуатацией двигателя. Противоположный случай заключается в том, что когда автовладелец чересчур плотно затягивает верхние гайки свечных стаканов, то возникает риск, что в корпус последних начнет проникать моторное масло из двигателя. А это масло вредно для резины, из которой сделаны наконечники катушек.

Также причиной того, что искровой пробой идет вне цилиндра являются неправильно выставленные зазоры на свечах зажигания. Особенно это актуально, если зазор увеличен. Естественно, что искра в данном случае пагубно влияет как на корпус свечи, так и на резиновый наконечник катушки зажигания.

Симптомы неисправности катушки зажигания

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Как проверить катушку на пробой

Проверить пробой катушки зажигания можно одним из 5-ти способов, но как правило, рядовой автовладелец имеет возможность воспользоваться лишь тремя из них. Первый — визуальный осмотр, ведь часто место пробоя бывает заметным на глаз; второй проверка мультиметром, а третий, причем самый надежный быстрый метод, если визуально ничего не заметно — использовать простейший тестер системы зажигания (его легко сделать своими руками).

Диагностика системы зажигания

Рекомендации по диагностике системы зажигания (свечи, провода, катушки, модуль). Инструкция как производится проверка узлов зажигания автомобиля своими руками
Подробнее

Для проверки работы системы зажигания в первую очередь имеет смысл воспользоваться программой для считывания ошибок из ЭБУ. Обычно в таких случаях он показывает ошибки из групп P0300 и P0363, указывающие на пропуски зажигания в каком то из цилиндров. Однако учтите, что в данном случае ошибки могут быть вызваны не только неисправными катушками или свечными наконечниками. Поэтому для того, чтобы убедиться, что неисправность именно с одной из них, имеет смысл переставить проблемный узел на другой цилиндр, стереть ошибки из памяти ЭБУ и провести диагностику снова.

Если проблема именно в катушке (речь именно об индивидуальной), то ситуация с ошибками повторится, но с указанием уже другого цилиндра. Правда когда это именно пробой катушки, причем такой что появляются пропуски, то вы и так сможете понять по троению двигателя, увидеть глазом пробитую дорожку изолятора или даже услышать ухом характерное потрескивание. Иногда в темное время суток, кроме треска, можно также увидеть появляющуюся искру.

Визуальный осмотр

Замер параметров

Самодельный тестер искры

Самый интересный и надежный метод, как проверить пробой катушки зажигания, заключается в использовании специального самодельного пробника. Он помогает когда визуально дефект не видно, проверка сопротивления обмоток проблемы не выявила, а возможности воспользоваться осциллографом нет. Для изготовления искрового тестера вам понадобится:

Последовательность процесса изготовления состоит из следующих шагов:

Как определить пробой катушки зажигания тестером искры

После того, как был изготовлен самодельный тестер по поиску места пробития, непосредственно процедуру необходимо выполнять по следующему алгоритму:

Поиск пробоя с помощью самодельного тестера

1. Подсоединить испытываемую катушку зажигания к свече в сделанном тестере.
2. На соответствующей форсунке (где была отсоединена катушка) отсоединить разъем с тем, чтобы топливо не залило в процессе испытания свечной колодец.
3. Провод с креплением “крокодил” присоединить на минусовую клемму аккумуляторной батареи или же просто на “массу”.
4. В шприце установить зазор около 1. 2 мм.
5. Запустить двигатель. После этого в корпусе шприца между искрой и проволокой появится искра.
6. Зачищенным концом второго провода (подключенного параллельно) нужно поводить по корпусу катушки. Если на нем имеет место пробитие, то между корпусом и концом провода появится искра, которую можно хорошо видеть. Это дает возможность не только убедиться в ее наличии, но и определить место ее появления для дальнейшего устранения неисправности.
7. Повторять для всех катушек по очереди, не забывая при этом отключать и подключать соответствующие топливные форсунки.

Метод проверки является простым и универсальным. С его помощью можно не только найти место, где искра “шьет” по корпусу, но и определить общее рабочее состояние непосредственно катушки зажигания.

Делается это путем регулирования зазора между электродом свечи и проволокой на поршне шприца. На начальном этапе устанавливается минимальный зазор со значением около 1. 2 мм и постепенно увеличивается. Значение зазора, при котором пропадает искра зависит от объема двигателя, типа и состояния системы зажигания и прочих факторов. В среднем же для двигателей с объемом около 2 литров и менее расстояние, при котором должна пропасть искра составляет около 12 мм, однако это условно. В целом же при проверке всех индивидуальных катушек зажигания можно попросту сравнить их работу между собой и выявить неисправный элемент при его наличии.

Как устранить пробой

Изолирование поврежденной катушки

Самым интересующим автовладельцев вопросом в данном контексте является — как устранить пробой инжекторной катушки зажигания? В самом простом случае, то есть, если есть небольшой пробой искры на корпус (а это самый распространенный вариант поломки), — после локализации этого места нужно с помощью изоляционных материалов (изоляционной ленты, термоусадки, герметика, эпоксидного клея или подобных средств, в некоторых случаях используют даже лак для ногтей, однако лак должен быть только бесцветным, без всяких красок и добавок), выполнить изоляцию места (пути) пробоя. Дать универсальный совет невозможно, все зависит от конкретной ситуации.

При выполнении ремонта необходимо обязательно почистить и обезжирить место электрического пробоя перед нанесением на него защитного изоляционного слоя. Это повысит значение сопротивления получившейся изоляции. Если при повреждении изоляции и пробоя в катушке появляется жидкость (обычно от поврежденного уплотнителя), то имеет смысл дополнительно воспользоваться диэлектрической смазкой.

Мойте двигатель только в случае, если уверены в качестве уплотнителей на свечных колодцах, чтобы внутрь них не попала вода. В противном случае ушлые дилеры могут обмануть вас и рекомендовать заменить узел зажигания.

Напоследок пару слов о профилактических мерах, которые позволят избавиться от неприятностей и эксплуатировать катушку очень долго и без проблем. Самая простая мера в данном контексте — использование термоусадки подходящего (большого) диаметра, которую нужно нанести на поверхность наконечника катушки зажигания. Процедура несложная, главное подобрать термоусадку подходящего размера и диаметра, а также иметь под рукой фен (желательно строительный) или какую-либо газовую горелку. Однако перед нанесением термоусадки не забудьте очистить и обезжирить рабочую поверхность наконечника. Данную процедуру также можно использовать не как профилактическую, а вполне себе ремонтную меру.

Как проверить катушки зажигания ниссан альмера g15

— Неправильно установлен момент зажигания.
— Происходит подсос воздуха в системе вакуумного усиления тормозов.
— Неисправность свечей зажигания. Стоит отметить, что данная проблема является наиболее распространенной, так как свечи зажигания нужно менять после прохождения автомобилем каждые 20 000 километров (этот показатель зависит от рекомендаций, которые дают конструкторы каждому автомобилю).
— Пробой высоковольтного провода, который подходит к свече зажигания.
— Неисправность установленного конденсатора.
— Нарушение герметичности системы в районе впускного коллектора.
— Появление прогара одного из поршня, клапана.
— Поломка поршневых колец, их деформация и износ также приводят к появлению данной проблемы.
— Неправильная регулировка клапанов газораспределения.
— Большая степень износа рокера.
— Пробой установленной прокладки ГБЦ.
— Любой вид износа (затвердение, пробой, разрушение) маслосъемных колпачков.
— При неправильной регулировке карбюратора также может произойти нарушение работы цилиндров.
— Состояние установленного вала трамблера, подшипника поворотной пластины.
— Засорение воздушного фильтра.
— Потеря герметичности мембраны вакуумного регулятора опережения зажигания.
— Использование неподходящих свечей (учитываются не только размеры, но и другие параметры этого элемента) к данному двигателю.

Троение двигателя — определение, под которым следует понимать сбой в работе ДВС, когда один или несколько цилиндров не работают частично или полностью. Если сказать иначе, процесс сгорания топливно-воздушной смеси в отдельных цилиндрах нарушается, что вызывает нестабильную работу мотора на холостом ходу, под нагрузкой и на переходных режимах.

Троение двигателя проявляется в виде усиленных вибраций силового агрегата, двигатель заметно теряет мощность. Могут наблюдаться пропуски зажигания, которые сопровождаются сильными хлопками в выпускной системе. Мотор может троить как изредка, так и постоянно, только на холостых или под нагрузкой, на холодную, на горячую и т.п. Далее мы намерены ответить на вопрос, что такое троение двигателя, а также рассмотреть основные причины, по которым мотор начинает троить.

Почему мотор начинает троить

Троение двигателя является нарушением сгорания смеси в цилиндрах, которое сопровождается явным усилением вибрации. Обратите внимание, появление вибраций ДВС не обязательно является троением, так как существует целый ряд других причин, по которым двигатель сильно вибрирует.

Основные неисправности, в результате чего двигатель троит:

-подача недостаточного или избыточного количества топлива в цилиндр;
-подача недостаточного или избыточного количества воздуха;
-неисправности системы зажигания, раннее или позднее зажигание;
-износ или поломка мотора, которая сопровождается снижением компрессии;

Другими словами, мотор начинает троить в результате несоответствующего состава топливно-воздушной смеси, несвоевременного поджига смеси или отсутствия возможности поджечь заряд, а также нарушения условий нормального сгорания смеси в результате механического износа или поломок самого двигателя.
На основании этих данных можно сузить круг поиска и количество систем для диагностики. Начинать проверку следует с топливной системы и инжектора, затем проверяется подача воздуха на впуске и система зажигания. В отдельных случаях троение двигателя может быть также результатом сбоя одного из датчиков ЭСУД.

Двигатель троит: нарушено зажигание топливно-воздушной смеси

Наиболее частой причиной, которая заставляет мотор троить, является позднее или раннее зажигание, а также слабая искра свечи зажигания. На начальном этапе следует выкрутить свечи зажигания для детального осмотра. Если заметны повреждения изолятора или другие дефекты, тогда свечу следует заменить.

В случае с поврежденным изолятором хорошо видно место повреждения, так как данный участок чернеет. Также следует обратить внимание на состояние центрального электрода и оценить зазор бокового электрода.
Далее необходимо проверять свечные провода. Косвенным признаком, указывающим на данный элемент, является эпизодическое троение мотора в условиях повышенной влажности (дождь, сырость и т.д.). После прогрева и выхода мотора на рабочую температуру симптомы могут полностью исчезать.

Начинать следует с осмотра колпачка свечи и самого высоковольтного провода. Данные элементы имеют изоляцию из резины, которая имеет свойство со временем пересыхать и растрескиваться, в результате чего провод начинает пробивать.
Также высоковольтный провод или колпачок часто повреждается во время выполнения сервисных или ремонтных работ в подкапотном пространстве. Добавим, что место пробоя визуально можно не обнаружить. В этом случае лучше проверить данный элемент системы зажигания одним из доступных способов.
Если со свечами и проводами все в порядке, тогда виновником того, что двигатель троит, может быть катушка зажигания. На моторах с отдельными катушками на каждую свечку данное явление особенно сильно распространено. Чтобы проверить катушку зажигания необходимо выкрутить свечу, приложить к массе и запустить двигатель. Обратите внимание, резьба свечи должна плотно касаться массы, колпачок должен быть плотно надет на свечу. Игнорирование этих правил может привести к выгоранию катушки или коммутатора. Хорошая искра с характерным треском будет являться свидетельством исправности катушки, отсутствие искры укажет на необходимость замены катушки.

Что касается электронного распределителя зажигания (коммутатора), данный элемент ломается не часто. Для проверки свечи надежно крепят на массу, затем к ним подключают колпачки, после чего один человек крутит мотор стартером, а другой оценивает силу искры на свечах.

Троение мотора: неполадки с подачей воздуха

Недостаточная подача воздуха на впуске или избыточное его количество также может вызывать троение по цилиндрам. Система подачи воздуха может потерять герметичность и двигатель начинает подсасывать лишний воздух. ЭБУ не учитывает этот подсос, в результате стабильность работы нарушается.

Проверить воздушную систему достаточно просто. Необходимо плотно перекрыть впускную трубку рядом с воздушным фильтром, после чего накачать воздух для создания давления около ½ атмосферы, после чего искать место утечки. В случае если давление не падает, тогда система герметична. Появление шипящего звука выходящего воздуха позволяет определить проблемный участок, через который мотор подсасывает лишнее.

Нехватка воздуха зачастую возникает по причине загрязненного воздушного фильтра, который потерял пропускную способность. Фильтр необходимо снять и оценить работу двигателя после снятия. Также воздуха может быть недостаточно в том случае, если дроссельная заслонка забита или возникли неполадки в данном узле. Указанный элемент требует обязательной очистки и проверки. Делать это желательно на каждом плановом ТО параллельно замене моторного масла, фильтров и т.д.
Еще одной причиной троения двигателя может оказаться ДПДЗ, ДМРВ или другой датчик, который подает неверный сигнал в ЭБУ. Блок управления в такой ситуации не знает, на какой градус реально открыта заслонка, сколько воздуха фактически поступило в двигатель и т.д. На основе неправильных данных «мозги» не могут точно рассчитать оптимальный состав топливно-воздушной смеси применительно к динамично изменяющимся режимам работы ДВС.

В этом случае следует просмотреть показания датчиков и считать ошибки сканером, который подключается в диагностический разъем автомобиля. Затем значения нужно сравнить с номинальными. Отклонения от нормы в показаниях воздухорасходомера или датчика положения дроссельной заслонки приводят к тому, что двигатель начинает троить.

Троение по цилиндрам: неисправна система питания

Во время проверки системы питания следует обратить внимание на следующие нюансы:

-давление топлива;
-подсос воздуха;

Давление горючего напрямую зависит от исправности электрического бензонасоса, который на современных инжекторных авто находится в топливном баке. В устройстве может быть забита сеточка-фильтр бензонасоса, могут возникать проблемы с электромотором топливного насоса или подачей питания на насос. Также стоит проверить клапан-регулятор давления в топливной рампе. Низкое давление в системе топливоподачи нередко является причиной троения.

Следующим шагом будет являться проверка инжекторных форсунок. Данный элемент имеет свойство забиваться, в результате чего снижается пропускная способность, нарушается форма факела распыла и т.д. Также не следует исключать выход самой форсунки из строя. Для очистки и проверки форсунок можно воспользоваться промывочным стендом, на котором через устройство прокачивается специальная промывочная жидкость и подается питание. В таких условиях имитируется работа форсунки на двигателе, оценивается производительность и т.д.

Также можно проверить и почистить форсунки самому. Для этого через устройство также прокачивается жидкость (например, очиститель карбюратора). Электропитание подается через простую схему с лампочкой от клеммы АКБ.
Исправная форсунка не должна течь в закрытом состоянии. Также инжектор должен своевременно открываться при подаче электрического импульса. Не допускается, чтобы форсунка лила топливо, так как от качества распыла зависит эффективность последующего сгорания заряда в цилиндре.

Если давление топлива и сам инжектор в порядке, тогда следует проверить ЭБУ. Блок управления сам по себе выходит из строя редко, но такое возможно. Чаще это происходит в тех случаях, когда менялась заводская прошивка при установке ГБО или мотору делали программный чип-тюнинг. Непрофессиональные манипуляции с топливными картами могут приводить к тому, что ЭБУ переливает горючее и заливает свечи зажигания.

Снижение компрессии в цилиндрах

Падение компрессии указывает на неисправность двигателя или его износ. Один или несколько цилиндров частично или полностью не работают, так топливо и воздух подаются, но смесь не сжимается должным образом. В этом случае нормального сгорания не происходит. Падение компрессии возникает по причине прогара поршней или клапанов, сильного износа поршневых колец и других дефектов БЦ, ГБЦ или элементов ГРМ.

В этом случае необходимо промерить компрессию в двигателе, после чего агрегат разбирается для детальной диагностики и ремонта. В завершении хотелось бы добавить, что эксплуатация мотора с неработающим цилиндром запрещена, так как езда с такой неисправностью приводит к возникновению целого ряда дополнительных проблем, что значительно усложняет и делает дороже последующий ремонт.

Как проверить катушку зажигания

Принцип работы катушки зажигания

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Как проверить катушки зажигания ниссан альмера g15

Катушка зажигания Ниссан Альмера Н16 преобразует низковольтное напряжение в высоковольтное. Низковольтное напряжение поступает на катушку от аккумулятора или генератора. Преобразование происходит в обмотках катушки.

Катушка зажигания Ниссан Альмера N16 1,5 л с каталожным номером 22448-6N000 стоит около 4000 рублей. Такая катушка подходит на автомобили 2004 года. На 1,8 л нужна катушка 22448-6N010. Цена её примерно такая же. Аналоги этих катушек можно купить в среднем за 1500-3000 рублей.

Купить катушку зажигания Альмера Н15 1997г можно за 2500 рублей. Катушка зажигания Альмера Н15 производится такими фирмами, как Bremi, Huco, ERA и др.

Катушка зажигания Ниссан Альмера Классик продается как в комплекте (модуль зажигания), так и на каждый цилиндр.

Как проверить?

Проверить катушки можно двумя способами: с помощью искры (проверка производится вдвоем) или омметра.

Чтобы проверить искру, нужно на заглушенном моторе:

1. Высоковольтный провод отсоединить от свечи зажигания.
2. Выкрутить свечу.
3. Подсоединить провод к выкрученной свече.
4. Коснуться свечой металлической части двигателя.
5. Включить зажигание. Если есть искра, система зажигания работает.

Более правильным будет измерить сопротивление обмоток катушки омметром. Щупы омметра подсоединяют поочередно к контактам первичной и вторичной обмотки.

На старых двигателях при неисправности нужно проверить также добавочное сопротивление.

Признаки неисправности

Неисправность катушки зажигания можно определить по следующим признакам:

• Автомобиль дергается при движении.
• На корпусе появились механические повреждения.
• Отсутствует искра, автомобиль не заводится.

Замена

При неисправности катушки она обычно меняется целиком. Замена производится при выключенном зажигании. Процедура замены не представляет сложности, особые условия также не требуются, поэтому её можно произвести самостоятельно.

При их наличии можно отдельно заменить наконечники катушек зажигания Альмера. В продаже их найти сложно, чаще используют детали б/у.

Иногда причина неисправности, как и у всего электрооборудования, кроется в предохранителе. Предохранитель катушки зажигания 10А находится под капотом.

Причины неисправности

Катушка зажигания является, что называется, больным местом Ниссан Альмера. Катушки расположены близко друг к другу, что ухудшает циркуляцию воздуха и способствует дополнительному нагреву. Негативно сказывается на работе катушек использование некачественных свечей, поэтому выбирать их следует более тщательно.

Если катушки горят систематически, проблему стоит искать в других частях электрической сети автомобиля.

Пробой катушки зажигания

Под термином пробой катушки зажигания или свечного наконечника понимается пробой в наиболее слабом месте корпуса или изоляции провода вследствие уменьшения сопротивления, происходящий в короткие промежутки времени. Это механическое повреждение которое ведет за собой появление трещин или оплавление. На поверхности корпуса место пробоя выглядят как черные, выгоревшие точки, продольные дорожки или белые трещины. Такие места прошива искры особенно опасны при влажной погоде. Данная неисправность ведет не только к нарушению воспламенения смеси, но и полном выходе из строя модуля зажигания.

Зачастую такие места не трудно заметить визуально, но порой требуется проверка катушки зажигания, при чем не мультиметром или осциллографом, а простым приспособлением из двух проводков. При выявлении поврежденного участка как правило полностью меняют деталь, хотя иногда получается и отсрочить замену при помощи изоленты, герметика или эпоксидного клея.

Что такое пробой катушки зажигания и его причины

Остановимся вкратце на том, что такое пробой катушки, на что он влияет и как визуально выглядит. В первую очередь следует напомнить, что сама катушка — это трансформатор, имеющий две обмотки (первичную и вторичную), изолированные друг от друга. Под определением пробоя понимают физическое явление, когда из-за повреждения первичной и/или вторичной обмоток катушки часть электрической энергии попадает не на свечу, а на корпус. Это приводит к тому, что свеча зажигания работает не на полную мощность, соответственно, двигатель начинает «троить», теряется его динамика.

Устройство катушки зажигания

Причин пробоя катушки зажигания может быть много — повреждение изоляции одной или обоих обмоток, повреждение корпуса наконечника, повреждение его резинового уплотнителя (из-за чего внутрь попадает вода, по которой и «шьет» электричество), наличие грязи на корпусе (аналогично с водой, по ней проходит ток), повреждение (окисление) электрода в наконечнике. Однако чаще всего проблема заключается в «шитом» изоляторе, и следовательно, для устранения проблемы это место нужно локализовать и заизолировать.

Интересной причиной выхода из строя наконечников катушки зажигания является тот факт, что при замене свечи зажигания в некоторых случаях автовладельцы по неосторожности или неопытности могут порвать их гидроизоляцию. Это может привести к попаданию под них влаги и появлению проблем с эксплуатацией двигателя. Противоположный случай заключается в том, что когда автовладелец чересчур плотно затягивает верхние гайки свечных стаканов, то возникает риск, что в корпус последних начнет проникать моторное масло из двигателя. А это масло вредно для резины, из которой сделаны наконечники катушек.

Также причиной того, что искровой пробой идет вне цилиндра являются неправильно выставленные зазоры на свечах зажигания. Особенно это актуально, если зазор увеличен. Естественно, что искра в данном случае пагубно влияет как на корпус свечи, так и на резиновый наконечник катушки зажигания.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

• Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
• При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
• «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
• В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

• Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
• Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
• Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
• Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
• Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Как проверить катушку на пробой

Проверить пробой катушки зажигания можно одним из 5-ти способов, но как правило, рядовой автовладелец имеет возможность воспользоваться лишь тремя из них. Первый — визуальный осмотр, ведь часто место пробоя бывает заметным на глаз; второй проверка мультиметром, а третий, причем самый надежный быстрый метод, если визуально ничего не заметно — использовать простейший тестер системы зажигания (его легко сделать своими руками).

Диагностика системы зажигания

Рекомендации по диагностике системы зажигания (свечи, провода, катушки, модуль). Инструкция как производится проверка узлов зажигания автомобиля своими руками
Подробнее

Для проверки работы системы зажигания в первую очередь имеет смысл воспользоваться программой для считывания ошибок из ЭБУ. Обычно в таких случаях он показывает ошибки из групп P0300 и P0363, указывающие на пропуски зажигания в каком то из цилиндров. Однако учтите, что в данном случае ошибки могут быть вызваны не только неисправными катушками или свечными наконечниками. Поэтому для того, чтобы убедиться, что неисправность именно с одной из них, имеет смысл переставить проблемный узел на другой цилиндр, стереть ошибки из памяти ЭБУ и провести диагностику снова.

Если проблема именно в катушке (речь именно об индивидуальной), то ситуация с ошибками повторится, но с указанием уже другого цилиндра. Правда когда это именно пробой катушки, причем такой что появляются пропуски, то вы и так сможете понять по троению двигателя, увидеть глазом пробитую дорожку изолятора или даже услышать ухом характерное потрескивание. Иногда в темное время суток, кроме треска, можно также увидеть появляющуюся искру.

Визуальный осмотр

Следующий способ, как определить пробой катушки зажигания — ее демонтаж и визуальный осмотр. Как показывает практика, на корпусе катушки обычно не сложно найти тот самый «путь» пробоя, по которому «шьет» искра. Или же стоит обратить внимание на сколы, выбоины, нарушение геометрии в корпусе катушки, которых раньше не было.

Замер параметров

Есть два обязательных метода проверки состояния катушки зажигания — проверка «на искру» и проверка сопротивления изоляции обеих обмоток (низкого и высокого напряжения). Для измерения параметров понадобится рабочая свеча зажигания и мультиметр с возможностью замера сопротивления изоляции. Но надежнее всего воспользоваться тестером генерации искры, только с небольшой доработкой, чтобы можно было водить проводником по корпусу катушки и искать то слабое место изоляции, которое пробивает.

Самодельный тестер искры

Самый интересный и надежный метод, как проверить пробой катушки зажигания, заключается в использовании специального самодельного пробника. Он помогает когда визуально дефект не видно, проверка сопротивления обмоток проблемы не выявила, а возможности воспользоваться осциллографом нет. Для изготовления искрового тестера вам понадобится:

• медицинский одноразовый 20-ти кубовый шприц;
• два куска гибкого медного провода (ПВ3 или похожий) с площадью поперечного сечения 1,5…2,5 мм² с длиной каждого около полуметра;
• небольшое крепление типа «крокодил»;
• заведомо исправная свеча зажигания (можно взять рабочую б/у);
• кусочек термоусадки диаметром немного больше общего диаметра имеющегося медного провода;
• маленький кусочек гибкой проволоки;
• электрический паяльник;
• ручная или электрическая ножовка (болгарка);
• термопистолет с заранее заряженным в него силиконом;
• шуруповерт или электрическая дрель со сверлом диаметром 3…4 мм.
• монтажный нож.

Последовательность процесса изготовления состоит из следующих шагов:

1. С помощью монтажного ножа необходимо удалить со шприца его «носик», куда одевается игла.
2. Ручной ножовкой или болгаркой необходимо надрезать на свече резьбу таким образом, чтобы удалить часть корпуса, на который эта резьба нанесена. В результате в нижней части свечи останется лишь электрод.
3. В верхней части корпуса шприца необходимо проделать отверстие такого диаметра, чтобы туда можно было вставить обработанную заранее свечу зажигания.
4. Пропаять с помощью термопистолета по кольцу место соединения свечи и корпуса пластикового шприца. Делать это тщательно, чтобы сделать хорошую гидравлическую и электрическую изоляцию.
5. Поршень шприца в его передней и задней частях необходимо просверлить с помощью шуруповерта.
6. В просверленное отверстие в нижней части необходимо продеть подготовленные ранее два куска гибкого медного провода. К противоположному концу одного из них нужно с помощью паяльника припаять подготовленное крепление «крокодил». Противоположный конец второго провода нужно слегка зачистить (около 1 см или менее).
7. В аналогичное отверстие в верхней части нужно вставить подготовленную металлическую проволоку.
8. Приблизительно посередине поршня медные провода и проволоку соединить между собой в единый контакт (спайку).
9. Место соединения проволоки с проводом нужно пропаять с помощью термопистолета для механической крепости и надежности контакта.
10. Вставить поршень обратно в корпус шприца таким образом, чтобы проволока в верхней части поршня находилась на некотором расстоянии от электрода свечи зажигания (расстояние будет в дальнейшем регулироваться).

Как определить пробой катушки зажигания тестером искры

После того, как был изготовлен самодельный тестер по поиску места пробития, непосредственно процедуру необходимо выполнять по следующему алгоритму:

Поиск пробоя с помощью самодельного тестера

1. Подсоединить испытываемую катушку зажигания к свече в сделанном тестере.
2. На соответствующей форсунке (где была отсоединена катушка) отсоединить разъем с тем, чтобы топливо не залило в процессе испытания свечной колодец.
3. Провод с креплением “крокодил” присоединить на минусовую клемму аккумуляторной батареи или же просто на “массу”.
4. В шприце установить зазор около 1. 2 мм.
5. Запустить двигатель. После этого в корпусе шприца между искрой и проволокой появится искра.
6. Зачищенным концом второго провода (подключенного параллельно) нужно поводить по корпусу катушки. Если на нем имеет место пробитие, то между корпусом и концом провода появится искра, которую можно хорошо видеть. Это дает возможность не только убедиться в ее наличии, но и определить место ее появления для дальнейшего устранения неисправности.
7. Повторять для всех катушек по очереди, не забывая при этом отключать и подключать соответствующие топливные форсунки.

Метод проверки является простым и универсальным. С его помощью можно не только найти место, где искра “шьет” по корпусу, но и определить общее рабочее состояние непосредственно катушки зажигания.

Делается это путем регулирования зазора между электродом свечи и проволокой на поршне шприца. На начальном этапе устанавливается минимальный зазор со значением около 1. 2 мм и постепенно увеличивается. Значение зазора, при котором пропадает искра зависит от объема двигателя, типа и состояния системы зажигания и прочих факторов. В среднем же для двигателей с объемом около 2 литров и менее расстояние, при котором должна пропасть искра составляет около 12 мм, однако это условно. В целом же при проверке всех индивидуальных катушек зажигания можно попросту сравнить их работу между собой и выявить неисправный элемент при его наличии.

Как устранить пробой

Что касается вопроса о том, как устранить возникшую поломку, то тут есть два варианта — быстрый («полевой») и медленный («гаражный»). В последнем случае все просто — желательно полностью поменять катушку, особенно, если пробой значительный. Что касается быстрого ремонта, то для этого используют либо изоленту, либо клей.

Изолирование поврежденной катушки

Самым интересующим автовладельцев вопросом в данном контексте является — как устранить пробой инжекторной катушки зажигания? В самом простом случае, то есть, если есть небольшой пробой искры на корпус (а это самый распространенный вариант поломки), — после локализации этого места нужно с помощью изоляционных материалов (изоляционной ленты, термоусадки, герметика, эпоксидного клея или подобных средств, в некоторых случаях используют даже лак для ногтей, однако лак должен быть только бесцветным, без всяких красок и добавок), выполнить изоляцию места (пути) пробоя. Дать универсальный совет невозможно, все зависит от конкретной ситуации.

При выполнении ремонта необходимо обязательно почистить и обезжирить место электрического пробоя перед нанесением на него защитного изоляционного слоя. Это повысит значение сопротивления получившейся изоляции. Если при повреждении изоляции и пробоя в катушке появляется жидкость (обычно от поврежденного уплотнителя), то имеет смысл дополнительно воспользоваться диэлектрической смазкой.

Ну и в самом тяжелом случае можно, конечно же, установить новую катушку. Можно оригинал или не оригинал — зависит от цены. Многих автовладельцев спасают так называемые «разборки», то есть, места, где можно купить запчасти от разобранных автомобилей. Там они дешевле и вполне можно найти качественные комплектующие.

Напоследок пару слов о профилактических мерах, которые позволят избавиться от неприятностей и эксплуатировать катушку очень долго и без проблем. Самая простая мера в данном контексте — использование термоусадки подходящего (большого) диаметра, которую нужно нанести на поверхность наконечника катушки зажигания. Процедура несложная, главное подобрать термоусадку подходящего размера и диаметра, а также иметь под рукой фен (желательно строительный) или какую-либо газовую горелку. Однако перед нанесением термоусадки не забудьте очистить и обезжирить рабочую поверхность наконечника. Данную процедуру также можно использовать не как профилактическую, а вполне себе ремонтную меру.

Также для профилактики желательно поддерживать корпус катушки, да и другие элементы двигателя, в чистом виде с тем, чтобы по грязи и пыли не было «прошиваний» искры. А при замене свечей всегда использовать диэлектрическую смазку для свечей.

Как проверить катушку зажигания: 3 проверенных способа

Представляет собой соединение двух обмоток. Одна состоит из малого числа витков утолщенной проволоки, первичная обмотка, принимающая низковольтные электрические импульсы (12В). Вторичная густо обвита проволокой малого сечения, образующей высоковольтный ток ( до 35000В). Посредством высоковольтной проводки, этот ток подается на трамблер, затем на свечные электроды. Там образуется дугообразный разряд и появление искры.

В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Все время, пока прерыватель в замкнут (двигатель на малых оборотах), по первичной катушке проходит электричество, впустую его нагревая. Поэтому, в цепь катушки включают резистор, который уменьшает силу тока (за счет увеличения сопротивления). Когда прерыватель в разомкнутом положении (на повышенных оборотах), нагревание совсем незначительное. При первом запуске мотора, для увеличения энергии искры свечей, резистор блокируется прерывателем (уменьшая сопротивление, тем самым, увеличивая силу тока).

Кстати, когда нужно завести двигатель, когда аккумулятор «сел», нужно просто заблокировать резистор, проволочной перемычкой.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

1. Не имеющие контакта.
2. Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

1. Общие.
2. Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

1. Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
2. Сухими (залитыми компаундом).

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

• Нестабильная работа двигателя (иногда на конкретных оборотах).
• Нагревание самого элемента.
• Запах гари, исходящий от катушки.
• Проблемы с запуском двигателя в дождливую погоду.
• Падение мощности при резком нажатии на педаль газа.
• Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Причины выхода из строя катушки зажигания

Рассмотрим причины, почему выходит из строя катушка зажигания.

Естественный износ

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.

Электрический пробой

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Перегрев

В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт. С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Видео: Как определить неисправную катушку зажигания

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Замена

Индивидуальные катушки зажигания следует менять на аналогичные модели, иначе могут быть проблемы с моментом зажигания. Сдвоенные и общие катушки зажигания также желательно ставить в соответствии со справочными данными и каталогами оборудования, тем более типоразмеров катушек зажигания не так много.

Опытные автоэлектрики часто заменяют катушки зажигания импортных автомобилей на отечественные жигулевские, и вполне успешно. Это никак не отражается на ходовых качествах автомобиля.

Заводская катушка от Ladы стоит в два-три раза дешевле бэушной родной или китайской новой. Если возникла проблема с катушкой зажигания можно покопаться в интернете и найти, чем ее можно заменить. Только при этом в большинстве случае приходится перекоммутировать разъем подключения к катушке. Это лучше доверить специалисту.

Чтобы катушка зажигания прослужила дольше, выполняйте следующие правила:

• регулярно (лучше на границе сезонов) протирайте высоковольтные провода;
• следите, чтобы на катушку не попадала влага и маслянистые жидкости;
• проверяйте качество разъема катушки, он не должен искрить и греться;
• регулярно меняйте свечи зажигания;
• она должна быть закреплена прочно на штатном месте, а не болтаться;
• при малейшем подозрении на неисправность катушки зажигания (пропуски зажигания и др.) следует немедленно ее протестировать.

Помните, неисправная катушка зажигания приводит к неравномерной работе, повышенным нагрузкам, механическим биениям, что, в конечном счете, уменьшает ресурс двигателя.

Видео — катушка зажигания ВАЗ и ее возможные неисправности:

Советы

Для того, чтобы катушка проработала дольше, соблюдайте правила:

• устанавливайте устройство на штатные крепления;
• не загромождайте место устройства, обеспечивая хорошую вентиляцию;
• следите за чистотой на корпусе;
• своевременно (перед началом каждого сезона эксплуатации) проверяйте свечи и высоковольтные провода.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Если же у хозяина нет никаких знаний и опыта (либо есть, но недостаточно для проведения серьезных проверок), решение данной проблемы лучше всего доверить специалисту. Хотя на сегодняшний день в сети интернет можно найти множество информации буквально по любому вопросу. Поэтому, если начальные знания у Вас есть, с видеороликом и инструкцией к ней Вы ознакомились, можно попробовать проверить катушку зажигания и вручную. Тем более, все основные моменты процесса подробно описываются на видео. Если все же есть сомнения – можно заказать услугу у мастера – профессионала. Выбор всегда остается только за Вами!

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.
