Простая настройка сложных LC-фильтров
Высокочастотные LC-фильтры обычно настраивают, наблюдая его АЧХ на экране характериографа или осциллографа, снабженного специальной приставкой — генератором качающейся частоты, и добиваясь совпадения ее формы с требуемой Но что делать, если в лаборатории радиолюбителя нет упомянутых приборов?
Как известно, LC-фильтры, даже самые сложные, представляют собой комбинации обыкновенных последовательных и параллельных колебательных контуров. Если значения резонансной частоты каждого контура известны из описания фильтра или найдены расчетным путем, то для настройки фильтра в целом следует настроить каждый контур в резонанс по отдельности. А для этого достаточно иметь генератор сигналов, перестраиваемый в нужном частотном диапазоне, и высокочастотный вольтметр.
Для настройки каждый контур временно отделяют от других элементов фильтра. Например, ячейку фильтра, показанную на рис. 1, можно разделить на два последовательных (L1C1 и L3C3) и один параллельный (L2C2) контуры. Резонансную частоту контура можно вычислить по известной формуле
где f0 — резонансная частота, Гц; L — индуктивность, Гн; С — емкость, Ф.
Учитывая, что на своей резонансной частоте параллельный колебательный контур имеет максимальное сопротивление, а последовательный — минимальное, в первом случае его соединяют с измерительными приборами — генератором G1 и вольтметром PV1 — по схеме, изображенной на рис. 2, а во втором — на рис. 3. L1 и С1 — элементы настраиваемого контура.
Номинал резистора R1 выбирают в десять и более раз превышающим реактивное сопротивление контурного конденсатора или катушки на резонансной частоте, равное
иначе минимум показаний вольтметра, по которому производится настройка, будет недостаточно острым. Я чаще всего применял резистор номиналом 2 кОм.
Генератор необходим с малым выходным сопротивлением (этому требованию удовлетворяют почти все измерительные генераторы сигналов) а вольтметр — с большим входным сопротивлением. При отсутствии достаточно высокочастотного вольтметра его можно заменить осциллографом. Входная емкость прибора, с учетом соединительного кабеля, должна быть во много раз меньше емкости контурного конденсатора, иначе она заметно изменит резонансную частоту контура.
Для уменьшения входной емкости можно воспользоваться выносным пробником или делителем напряжения 1:10, входящим в комплект многих высокочастотных вольтметров и осциллографов Если чувствительность измерителя достаточно высока, его влияние на резонансную частоту контура можно уменьшить, подключая к резистору R1 через конденсатор небольшой емкости и даже через еще один резистор большого сопротивления.
Настроив генератор на частоту, заведомо отличающуюся от ожидаемой резонансной частоты контура изменением амплитуды сигнала генератора выбором предела измерения вольтметра добиваются как можно больших показаний последнего, не превышающих, однако, нескольких сотен милливольт. Затем, изменяя частоту генератора, находят ту, при которой показания прибора PV1 минимальны. Это и есть резонансная частота контура.
Первоначально она, конечно, отличается от требуемой. Если в большую сторону, придется увеличивать емкость конденсатора или индуктивность катушки (или значения обоих величин одновременно), если в меньшую — уменьшать их В тех случаях, когда имеется возможность плавно изменять емкость или индуктивность (например, катушка имеет подстроечник), удобнее установить на генераторе частоту, равную требуемой резонансной, и добиться минимума показаний вольтметра, вращая подстроечник отверткой из изоляционного материала.
В диапазоне от звуковых частот до нескольких мегагерц описанным способом можно настраивать LC-фильтры любой сложности, причем точность их настройки будет не хуже, чем с помощью характериографа или осциллографа с приставкой На более высокой частоте начинают сильно сказываться паразитные емкость и индуктивность как соединительных проводов, так и измерительных приборов. Здесь, настраивая контуры по отдельности, можно выполнить лишь предварительную настройку фильтра, которую впоследствии придется уточнить.
Автор: С. Ильенко, г. Мариуполь, Украина
Мнения читателей
- александр / 08.06.2018 — 14:13
Как не сжечь генератор сигналов при настройке резонансной частоты параллельного LC-контура?
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Что такое резонансный контур
Физический эффект, получивший название резонанс (от французского resonanse — откликаться), наблюдается в системах, состояние которых носит колебательный (повторяющийся) характер. Колебания могут быть механическими, звуковыми, электромагнитными. Все эти процессы описываются схожими математическими уравнениями. Классическим примером является резонанс в колебательном контуре, возникающий при определённых условиях.
Суть явления
Резонанс может возникнуть только в системе, где происходит колебательный (повторяющийся с определённой частотой ω) процесс. Кроме частоты, основной характеристикой колебаний является амплитуда А.
Эффект резонанса возникает, когда на физическое тело или систему тел оказывается внешнее воздействие (механическое, акустическое или электрическое), но при условии, что частота внешнего фактора совпадает с собственной частотой системы. Если внутреннее трение или сопротивление невелико, то происходит резкий рост амплитуды вынужденных колебаний.
Резонансный эффект может иметь и негативный, катастрофический характер. На картинке ниже приведены два хрестоматийных примера, когда были разрушены мостовые конструкции.
В электроцепях также возможен вред от незапланированного резонанса. Например, если электроцепь предварительно не рассчитывалась на функционирование в условиях резонанса, то существует большая вероятность аварии: либо от скачка электронапряжения возникнет пробой изоляции, либо большой электроток нагреет электропровода до температуры воспламенения.
Индуктивно-ёмкостной LC-контур
На таком явлении, как резонанс основывается вся современная радиосвязь. Базовая двухэлементная схема состоит из индуктивности L и ёмкости C. Данная схема получила название колебательного контура (КК) или LC-контура. В такой электроцепи при пренебрежимо малом активном сопротивлении R возникают свободные электромагнитные колебания.
Формула для собственной резонансной частоты колебаний в контуре имеет следующий вид:
Данное уравнение является следствием формулы для периода колебаний в контуре, полученной английским физиком У. Томсоном в 1853 г.
Поскольку круговая частота ω0 связана соотношением с периодом Т:
то отсюда следует формула для определения резонансной частоты колебательного контура:
Величина электротока при вынужденных колебаниях достигает максимума, когда частота внешнего электронапряжения ωвн сравнивается с собственной частотой КК, то есть при выполнении условия ωвн=ω0.
Резонанс колебаний LC-контура проявляется в виде резкого скачка амплитуды электротока, когда частота внешнего переменного электронапряжения ωвн совпадает с собственной частотой колебательного контура ω0.
Передаваемая мощность будет максимальной при условии, что электронапряжение и сила электротока совпадают по фазе. В механических колебаниях (например, качели или маятник) эффект резонанса наступает при совпадении внешней силы (аналог электронапряжения) по фазе со скоростью (аналог электротока).
Что происходит в КК
Процессы, происходящие в КК можно рассмотреть на примере.
Изображенный на рисунке резонансный индуктивно-ёмкостной контур без внешнего воздействия работает следующим образом:
- Сначала происходит зарядка конденсатора С (фрагмент б).
- В электроцепи течёт синусоидальный электроток I (фрагмент в).
- Происходит разрядка конденсатора C через катушку индуктивности L.
- В катушке появляется ЭДС самоиндукции, направленная навстречу электротоку.
- После полной разрядки конденсатор начинает снова заряжаться от энергии, накопленной в катушке (фрагмент г). Но при этом полярность на обкладках конденсатора изменится на противоположную.
- Процесс повторятся заново, но происходит с постепенным затуханием, так как всегда имеются потери на излучение и нагрев активного сопротивления у катушки и проводов.
- Для поддержания постоянного колебательного процесса необходим внешний источник электроэнергии.
Существенным параметром LC-контура является добротность Q, от которой зависит амплитуда резонанса. Чем больше добротность КК, тем медленнее будет проходить процесс затухания.
Последовательный и параллельный КК
При использовании внешнего источника электроэнергии контур может быть подключён последовательно либо параллельно. Когда внешний источник, ёмкость и индуктивность соединены параллельно, возникает резонанс электротоков. Резонанс в последовательном варианте включения — это резонанс электронапряжений LC-контура.
Радиосвязь и резонанс
Резонансный эффект нашёл своё применение при создании радиосвязи. От антенн передающих радиостанций распространяется переменный радиосигнал, который воспринимают антенны радиоприёмников. Каждая станция работает на своей частоте, в связи с чем встаёт задача селекции — настройки приёмника на требуемую частоту. С приёмной антенной индуктивно связан КК.
Благодаря электромагнитной индукции в катушке контура возбуждается переменная ЭДС определённой частоты и электротоки такой же частоты. Но ощутимого увеличения электротока можно добиться лишь при условии возникновения резонанса.
Поиск — настройка на конкретную радиочастоту осуществляется с помощью переменного конденсатора, изменение ёмкости которого позволяет «найти» частоту нужной радиостанции.
Кроме использования в аппаратуре радиоприёмников резонанс применяется для стабилизации частоты в схемах, генерирующих сигналы переменного электротока, в полосовых и режекторных (заграждающих) фильтрах, усилителях и различных устройствах автоматики.
Параллельный колебательный контур
В прошлой статье мы с вами рассмотрели последовательный колебательный контур, так как все участвующие в нем радиоэлементы соединялись последовательно. В этой же статье мы рассмотрим параллельный колебательный контур, в котором катушка и конденсатор соединяются параллельно.
Параллельный колебательный контур
Идеальный колебательный контур
На схеме идеальный колебательный контур выглядит вот так:
Реальный колебательный контур
В реальности у нас катушка обладает приличным сопротивлением потерь, так как намотана из провода, да и конденсатор тоже имеет некоторое сопротивление потерь. Потери в емкости очень малы и ими обычно пренебрегают. Поэтому оставим только одно сопротивление потерь катушки R. Тогда схема реального колебательного контура примет вот такой вид:
R — это сопротивление потерь контура, Ом
L — индуктивность, Генри
Принцип работы параллельного колебательного контура
Давайте подцепим к генератору частоты реальный параллельный колебательный контур
Что будет, если мы подадим на контур ток с частотой в ноль Герц, то есть постоянный ток? Он спокойно побежит через катушку и будет ограничиваться лишь сопротивлением потерь R самой катушки. Через конденсатор ток не побежит, потому что конденсатор не пропускает постоянный ток. Об это я писал еще в статье конденсатор в цепи постоянного и переменного тока.
Давайте тогда будем добавлять частоту. Итак, с увеличением частоты у нас конденсатор и катушка начнут оказывать реактивное сопротивление электрическому току.
Реактивное сопротивление катушки выражается по формуле
а конденсатора по формуле
Более подробно про это можно прочитать в этой статье.
Если плавно увеличивать частоту, то можно понять из формул, что в самом начале при плавном увеличении частоты конденсатор будет оказывать бОльшее сопротивление, чем катушка индуктивности. На какой-то частоте реактивные сопротивления катушки XL и конденсатора XC уравняются. Если далее увеличивать частоту, то уже катушка уже будет оказывать большее сопротивление, чем конденсатор.
Резонанс параллельного колебательного контура
Очень интересное свойство параллельного колебательного контура заключается в том, что при ХL = ХС у нас колебательный контур войдет в резонанс. При резонансе колебательный контур начнет оказывать большее сопротивление переменному электрическому току. Еще часто это сопротивление называют резонансным сопротивлением контура и оно выражается формулой:
Rрез — это сопротивление контура на резонансной частоте
C — собственно сама емкость конденсатора
R — сопротивление потерь катушки
Формула резонанса
Для параллельного колебательного контура также работает формула Томсона для резонансной частоты как и для последовательного колебательного контура:
F — это резонансная частота контура, Герцы
L — индуктивность катушки, Генри
С — емкость конденсатора, Фарады
Как найти резонанс параллельного колебательного контура на практике

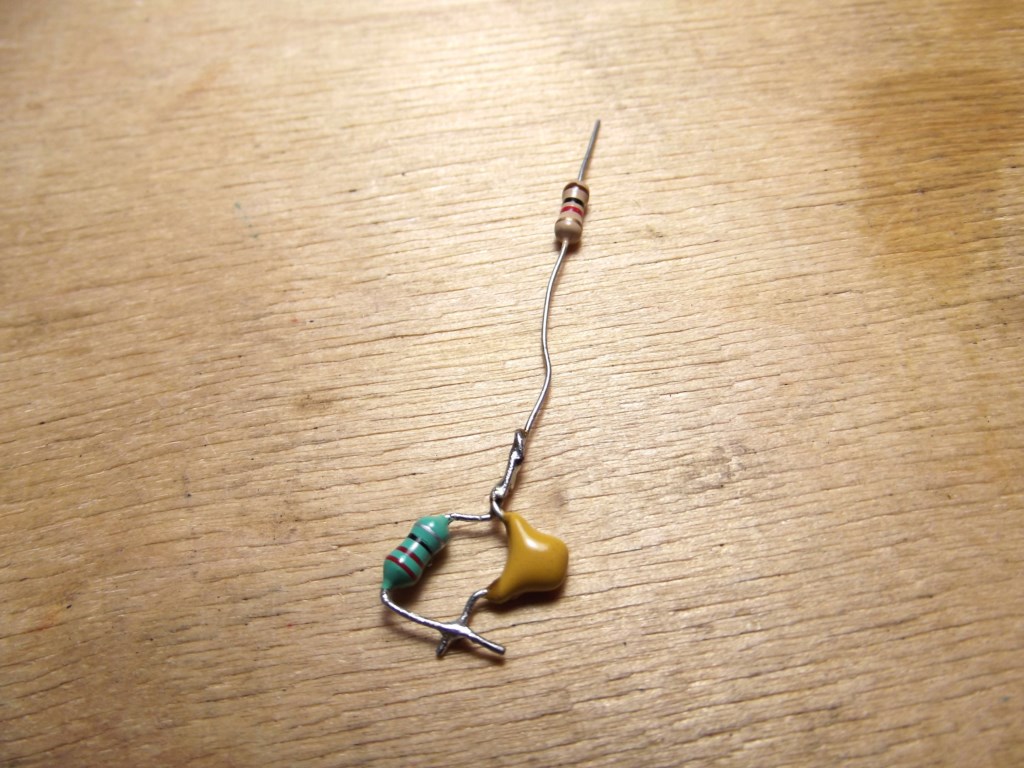

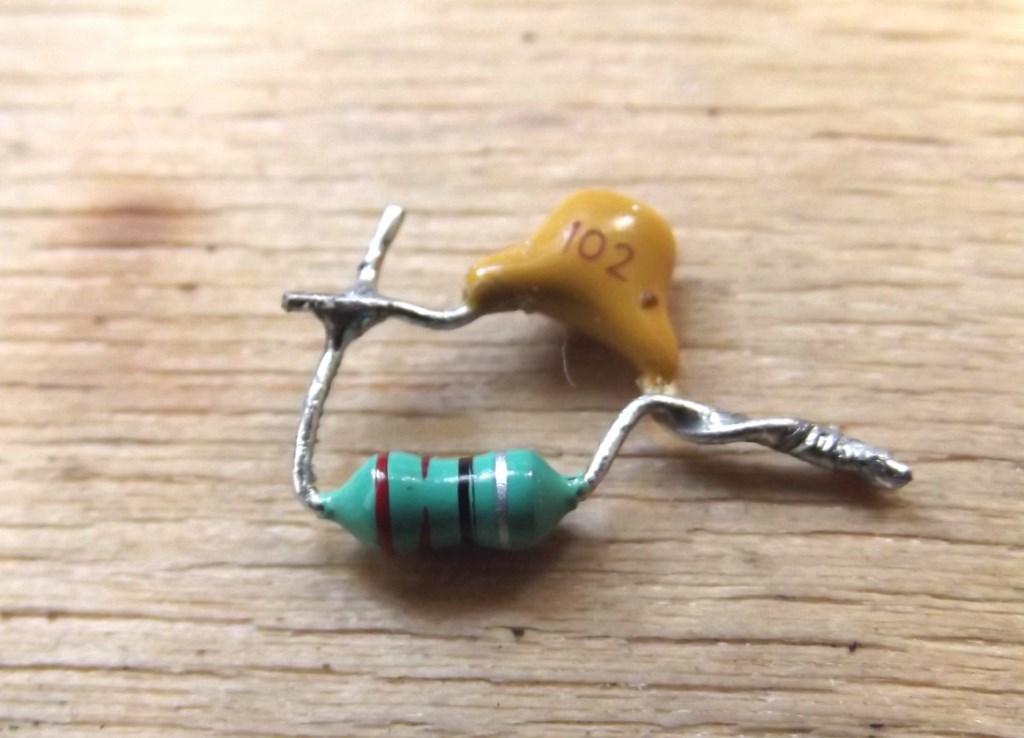

Ладно, ближе к делу. Берем паяльник в руки и спаиваем катушку и конденсатор параллельно. Катушка на 22 мкГн, а конденсатор на 1000пФ.

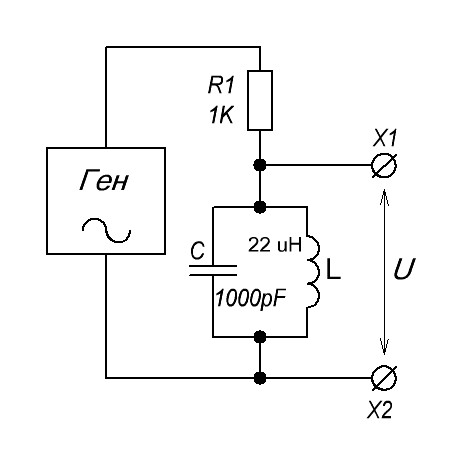

Итак, реальная схема этого контура будет вот такая:
Для того, чтобы все показать наглядно и понятно, давайте добавим к контуру последовательно резистор на 1 КОм и соберем вот такую схему:
На генераторе мы будет менять частоту, а с клемм X1 и X2 мы будем снимать напряжение и смотреть его на осциллографе.
Нетрудно догадаться, что у нас сопротивление параллельного колебательного контура будет зависеть от частоты генератора, так как в этом колебательном контуре мы видим два радиоэлемента, чьи реактивные сопротивления напрямую зависит от частоты, поэтому заменим колебательный контур эквивалентным сопротивлением контура Rкон.

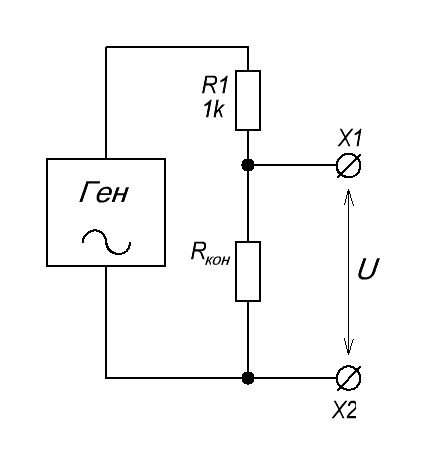

Упрощенная схема будет выглядеть вот так:
Интересно, на что похожа эта схема? Не на делитель ли напряжения? Именно! Итак, вспоминаем правило делителя напряжения: на меньшем сопротивлении падает меньшее напряжение, на бОльшем сопротивлении падает бОльшее напряжение. Какой вывод можно сделать применительно к нашему колебательному контуру? Да все просто: на резонансной частоте сопротивление Rкон будет максимальным, вследствие чего у нас на этом сопротивлении «упадет» бОльшее напряжение.
Начинаем наш опыт. Поднимаем частоту на генераторе, начиная с самых маленьких частот.
Как вы видите, на колебательном контуре «падает» малое напряжение, значит, по правилу делителя напряжения, можно сказать, что сейчас у контура малое сопротивление Rкон
Добавляем частоту. 11,4 Килогерца
Как вы видите, напряжение на контуре поднялось. Это значит, что сопротивление колебательного контура увеличилось.
Добавляем еще частоту. 50 Килогерц
Заметьте, напряжение на контуре повысилось еще больше. Значит его сопротивление еще больше увеличилось.
Обратите внимание на цену деления одного квадратика по вертикали, по сравнению с прошлым опытом. Там было 20мВ на один квадратик, а сейчас уже 500 мВ на один квадратик. Напряжение выросло, так как сопротивление колебательного контура стало еще больше.

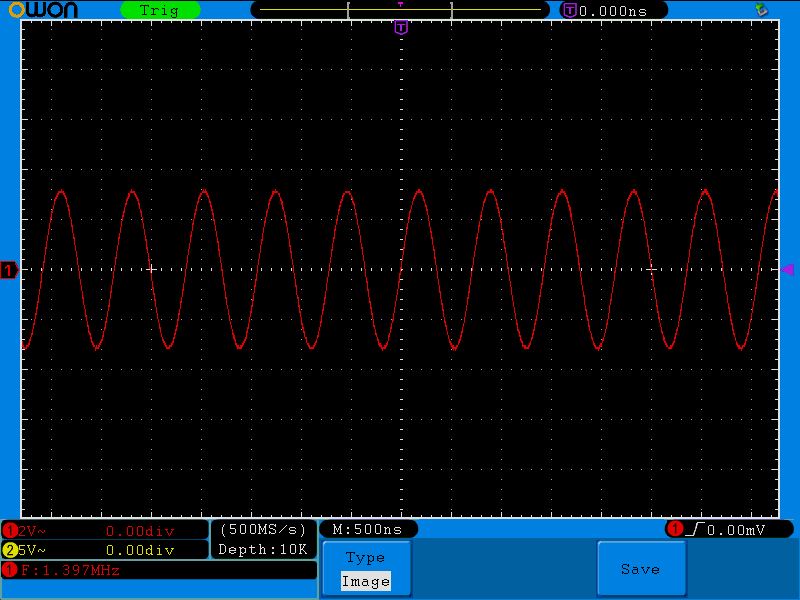

И вот я поймал такую частоту, на которой получилось максимальное напряжение на колебательном контуре. Обратите внимание на цену деления по вертикали. Она равняется двум Вольтам.
Дальнейшее увеличение частоты приводит к тому, что напряжение начинает падать:
Снова добавляем частоту и видим, что напряжение стало еще меньше:
Что происходит на резонансной частоте в параллельном колебательном контуре
Давайте более подробно рассмотрим эту осциллограмму, когда у нас было максимальное напряжение с контура.
Что здесь у нас произошло?
Так как на этой частоте был всплеск напряжения, следовательно, на этой частоте параллельный колебательный контур имел самое высокое сопротивление Rкон. На этой частоте ХL = ХС. Потом с ростом частоты сопротивление контура снова упало. Это и есть то самое резонансное сопротивление контура, которое выражается формулой:
Резонанс токов

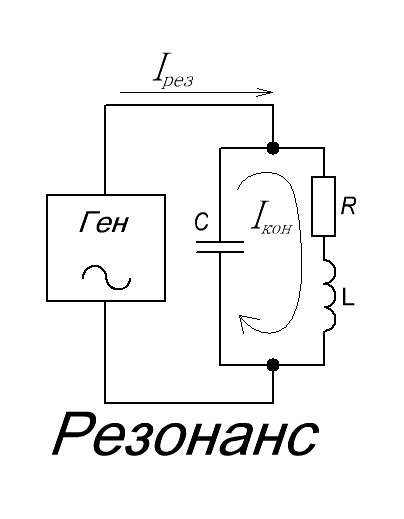

Итак, давайте допустим, мы вогнали наш колебательный контур в резонанс:
Чему будет равняться резонансный ток Iрез ? Считаем по закону Ома:
Но самый прикол в том, что у нас при резонансе в контуре появляется свой собственный контурный ток Iкон , который не выходит за пределы контура и остается только в самом контуре! Так как с математикой у меня туго, поэтому я не буду приводить различные математические выкладки с производными и комплексными числами и объяснять откуда берется контурный ток при резонансе. Именно поэтому резонанс параллельного колебательного контура называется резонансом токов.
Добротность параллельного колебательного контура
Кстати, этот контурный ток будет намного больше, чем ток, который проходит через контур. И знаете во сколько раз? Правильно, в Q раз. Q — это и есть добротность! В параллельном колебательном контуре она показывает во сколько раз сила тока в контуре Iкон больше сила тока в общей цепи Iрез
Если сюда еще прилепить сопротивление потерь, то формула примет вот такой вид:
R — сопротивление потерь на катушке, Ом
Применение параллельного колебательного контура
Параллельный колебательный контур применяется в радиоприемном оборудовании, где надо выделить частоту какой-либо станции. Также с помощью колебательного контура можно построить различные резонансные фильтры.
Генераторный пробник для предварительной проверки частоты настройки колебательных контуров
Радиоприемники, радиопередатчики, антенны
Генераторный пробник (ГП) предназначен для предварительной проверки частоты настройки колебательных контуров, входящих в резонансные системы (PC) аппаратуры частотного уплотнения линий связи В-2, В-2-2, KNK- 6 и др., при их ремонте.
Настроить LC контур в резонанс
Он может быть также весьма полезен широкому кругу радиолюбителей, экспериментирующих с различными резонансными системами, для определения резонансных частот акустических систем, темброблоков, устройств частотной коррекции магнитофонов, предварительной настройки контуров радиоприемников. Определение частоты настройки многозвенных узкополосных резонансных систем универсальным методом с помощью генератора и вольтметра весьма трудоемко.
При использовании для той же цели измерителя иммитанса Е7-15 необходимо сначала отсоединить контурный конденсатор от катушки индуктивности, затем раздельно измерить индуктивность и емкость и лишь затем рассчитать резонансную частоту. К тому же и тот, и другой способы предполагают пайки на плате, что крайне нежелательно. С помощью генераторного пробника проверка частоты настройки резонансного контура (РК) осуществляется в режиме генерации, т.е. сразу, с достаточной для ремонта точностью определяется необходимый параметр. При этом измерение проводится без выпаивания элементов контуров.
Проверяемый резонансный контур включают с помощью двух щупов с игольчатыми наконечниками в цепь положительной обратной связи (ПОС) усилителей ГП, превращая их в генераторы. Схемотехника усилителей для проверки РК как на резонансе напряжений (параллельный контур), так и на резонансе токов (последовательный контур) подобрана таким образом, что в частотном диапазоне вышеперечисленной аппаратуры единственной реактивностью, определяющей частоту генерации, является сам испытываемый резонансный контур.
Схема генератора пробника для LC колебательного контура
Принципиальная электрическая схема генераторного пробника показана на сайте. Основой генераторе для испытаний резонансного контура на резонансе напряжений является усилитель на VT1, VT2 со структурой общий коллектор – общая база со 100%-ной ПОС. Подсоединение к такому усилителю параллельного резонансного контура создает условия для генерации на его резонансной частоте.
Особенностью данной схемы является использование VT1, VT2 в режиме насыщения. В этом режиме наблюдается очень высокая зависимость коэффициента усиления от амплитуды сигнала, которая, в свою очередь, зависит от добротности резонансного контура. Колебания возникают очень мягко, их амплитуда мало зависит от частоты подключенного контура (при транзисторах, указанных на схеме, до 40-50 МГц).
Основой генератора, служащего для испытаний резонансного контура с резонансом токов, является двухкаскодный усилитель на VT3, VT4 со структурой общая база – общий коллектор и непосредственной связью между транзисторами. Он имеет низкие входное и выходное сопротивления, хорошо согласующиеся с сопротивлением последовательного резонансного контура, и одинаковые фазы напряжений на входе и выходе, что при соединении входа с выходом реактивным сопротивлением создает условия для самовозбуждения усилителя на частоте резонансного контура. Схема работоспособна вплоть до 12 – 15 МГц.
Дополнительные возможности схемы подробно описаны в [1]. В отличие от [1] при отборе кварцевых резонаторов индикатором работоспособности и активности служит напряжение питания генераторов, поступающее с эмиттера VT11, в алгоритме: менее яркое свечение VD2 – меньшее напряжение на клеммах XS2, XS5 – более активный резонатор. С помощью генераторного пробника в режиме проверки последовательного резонансного контура можно также измерять емкость. При использовании магазина емкостей по результатам измерений можно составить таблицу частота-емкость.
Поскольку добротность проверяемых контуров может существенно различаться, будет разной и амплитуда колебаний, возникающих в резонансномконтуре. При достаточно больших ее значениях может произойти насыщение магнитопроводов, когда рабочая точка кривой намагниченности сместится на нелинейную часть петли гистерезиса материала сердечника, изменяя величину резонансной частоты РК. В конечном итоге это приводит к ошибкам при ее определении. В определенной степени искажения показаний могут происходить (при неизменном коэффициенте усиления и изменяющейся в больших пределах добротности резонансного контура) и в активных элементах.
Для устранения данного явления в состав пробника введено [2] усиленная автоматическая регулировка уровня генерируемого сигнала (YA- РУГС). На VD1 собран амплитудный детектор, на VT5 – усилитель постоянного тока (УПТ), а на VT7, VT9 – компаратор. Разностный сигнал с компаратора поступает на базу второго УПТ на VT11. Через переход эмиттер-коллектор VT11 напряжение источника питания подается на генераторы, изменяя напряжение их питания инверсно добротности испытываемого резонансного контура, тем самым поддерживая амплитуду выходного сигнала практически постоянной.
Диапазон изменения напряжения УАРУГС (при питании от источника 9 В) от 3 до 7 В. Индикатором величины УАРУГС служит светодиод VD2. При необходимости точного измерения этой величины к клеммам XS2, XS5 подсоединяют измерительный магнитоэлектрический прибор или авометр. При использовании цифрового частотомера (ЦЧ) сигнал генераторного пробника нужно дополнительно усилить и согласовать с его низкоомным (обычно 50 Ом) входом. Для этого служит усилитель-ограничитель на VT8. На VT7 и VT10 построены согласующие эмиттерные повторители, минимизирующие влияние на генераторы самого ограничителя и ЦЧ.
В полосе частот 0,2-300 кГц его коэффициент усиления по напряжению около 50, выходное напряжение имеет прямоугольную форму и амплитуду около 1,5 В, что позволяет использовать для совместных измерений с генераторным пробником практически любой цифровой частотомер. При необходимости измерения резонансного контура с резонансными частотами выше 300 кГц формирователь можно выполнить по схеме [3], уверенно работающей в диапазоне до 50 МГц. При этом необходимо минимизировать длину соединительных щупов и конструктивную емкость входных гнезд XS1.
В практике ремонта сложных PC для восстановления работоспособности аппаратуры не всегда бывает достаточно проверить резонансную частоту. Часто необходимо обнаружить контур, у которого при нормальной резонансной частоте по тем или иным причинам сильно отличается величина добротности, что вызывает значительную неравномерность амплитудно-частотной характеристики в полосе пропускания.
С достаточной для практики точностью при определенном навыке такой контур можно обнаружить, сравнивая при прочих равных условиях напряжения УАРУГС (косвенное измерение добротности) для одинаковых контуров в нормально работающей аппаратуре (образцовой) и ремонтируемой. Аналогично можно проверять и трансформаторы модуляторов и смесителей, сверяя их параметры с образцом по частоте конструктивного резонанса и добротности. Например, исправные силовые трансформаторы имеют частоту конструктивного резонанса около 45-50 Гц.
Конструкция. Генераторный пробник собран в металлическом корпусе размерами 110x64x34 мм (от конденсатора МБМ 4 мкФх600 В). Переключатель S1 установлен на печатной плате и вместе с ней через удлиняющие втулки крепится к передней панели винтами М3 таким образом, чтобы арматура кнопки S1 не выходила в отжатом состоянии за плоскость передней панели. Там же укреплены гнезда для подключения частотомера, подачи питания и измерения напряжения УАРУГС. После настройки генераторный пробник переднюю панель соединяют с корпусом пайкой.
Детали. Транзисторы, указанные на схеме, могут быть с любым буквенным обозначением. Германиевые транзисторы можно заменить кремниевыми с граничной частотой от 30 МГц и выше. Резисторы типа МЛТ-0,125 – 0,5, разъемы XI, Х2, Х4, Х5 – любые малогабаритные, ХЗ типа СР-50. Конденсаторы С2, С6, С7 типа К50-6, остальные – КМ. Настройку генераторного пробника начинают с установки режимов генераторов таким образом, чтобы обеспечивалась надежная генерация в диапазоне изменения питающего напряжения УАРУГС, т.е. от 3 до 7 В. После этого подключают в цепь ПОС усилителей самый низкодобротный контур, имеющийся в аппаратуре.
Например, в приемниках В-2-2 это контур LI 1С16 на частоту 300 Гц. В общем случае можно рекомендовать использовать в качестве испытательного резонансного контура (ИРК) магнитную головку от кассетного магнитофона с таким конденсатором, чтобы генерируемая частота находилась в пределах 10-12 кГц, причем при настройке режима генератора на VT1, VT2 головку и конденсатор соединяют параллельно, а генератора на VT3, VT4 – последовательно. Колебания должны быть устойчивыми и не иметь срывов при изменении напряжения питания в диапазоне 3-7 В. Необходимый режим подбирают резисторами R1 и R2.
Настройку УАРУГС начинают с установки режима светодиодного индикатора. В зависимости от примененного светодиода подбором резистора R17 при напряжении питания 7В устанавливают ток через VD2 3-5 мА. Далее приступают к установке напряжения УАРУГС. Для этого подключают эмиттер VT11 к одному из усилителей (без испытываемого контура) и индикатору УАРУГС. Вращением движка потенциометра R17 проверяют регулировку. Напряжение должно регулироваться в пределах от 2 до 7 В. Устанавливают напряжение 7 В. При подключении ИРК напряжение должно уменьшаться, что заметно по уменьшению яркости VD2.
Подключая резонансного контура с различной добротностью, наблюдают за постоянством уровня сигнала по электронному осциллографу. Усилитель-ограничитель настраивают подбором резисторов R12 и R13 с помощью образцового генератора сигналов и осциллографа, подавая на базу VT6 синусоидальный сигнал такого уровня, чтобы при увеличении амплитуды наблюдалось симметричное двустороннее ограничение в полосе частот 0,3-300 кГц на уровне 1,3-1,5 В.
