Модель: Volkswagen Golf Golf 7, MK 7, Golf VII — Годы 2012-2019
Часть: Комбинация приборов
эксплуатация: Как снять комбинацию приборов Фольксваген Гольф 7?

Для того, чтобы снять панель приборов Фольксваген Гольф 7, необходимо отсоединить пластиковые накладки, которые окружают автомагнитолу и вентиляционное отверстие слева от панели приборов. После снятия этих двух крышек можно будет отвинтить нижние винты, крепящие приборную панель. Таким образом, деталь можно извлечь из корпуса, отсоединив разъем в задней части. После снятия старой комбинации приборов можно будет подключить новую, зафиксировав ее винтами внутри ее корпуса.

часто задаваемые вопросы

• Golf 2008-2012 — От чего зависят проблемы с приборной панелью Volkswagen Golf 6?прочитать ответ
• Golf 2008-2012 — Что означает загоревшаяся лампа EPC на Volkswagen Golf?прочитать ответ
• Golf 2012-2019 — Что означает оранжевый индикатор двигателя на Volkswagen Golf 7?прочитать ответ
• Golf 2019-2026 — Какие проблемы возникают с инфотейнментом Golf 8?прочитать ответ
• Golf 2003-2008 — Что означает лампа неисправности двигателя на Volkswagen Golf Mk5?прочитать ответ
• Golf 2012-2019 — Что означает ошибка системы Start & Stop на Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — Что означает желтый индикатор обслуживания на Volkswagen Golf 6?прочитать ответ
• Golf 2008-2012 — Что означает лампа неисправности двигателя на Volkswagen Golf 7?прочитать ответ
• Golf 2019-2026 — Почему на Volkswagen Golf VIII нет функции голосового управления?прочитать ответ
• Golf 1997-2003 — Что означает контрольная лампа выхлопных газов на Volkswagen Golf 4?прочитать ответ
• Golf 2008-2012 — Почему загорелась лампочка каталитического нейтрализатора на Volkswagen Golf VI?прочитать ответ
• Golf 1997-2003 — Что означают сигнальные лампы на Volkswagen Golf 4?прочитать ответ
• Golf 2008-2012 — Что делать, если загорелась лампочка Check Engine на Volkswagen Golf?прочитать ответ
• Golf 2012-2019 — Что означают желтые огни на Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — На что указывает стоп-сигнал Volkswagen Golf 6?прочитать ответ
• Golf 1997-2003 — Почему загорается лампочка подушки безопасности Фольксваген Гольф 4?прочитать ответ
• Golf 2012-2019 — Для чего нужна система Start and Stop на Golf 7?прочитать ответ
• Golf 2012-2019 — Что делать, если в Фольксваген Гольф неисправна AdBlue?прочитать ответ
• Golf 2012-2019 — Что означают красные огни на комбинации приборов Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — Что означают желтые или оранжевые огни на Volkswagen Golf 6?прочитать ответ

Как сохранить свечи

Вот видеоурок, объясняющий, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам нужно: карманный ключ с трещоткой на 10 мм, медная смазочная трубка и карманный свечной ключ на 16 мм. Сначала отсоедините клипсы, крепящие воздушный короб. Теперь у вас есть доступ к свечам. Карманом на 10 мм ослабьте болт крепления катушки зажигания и извлеките саму катушку; гнездом свечного ключа на 16 мм открутите и выньте свечу зажигания. Нанесите немного медной смазки на его головку, затем вкрутите его обратно в корпус и снова вставьте катушку зажигания. Снова отпустите болт катушки и снова прикрепите зажимы воздушной камеры.

Снять облицовку передних стоек

Совсем не тривиальная задача. На драйве есть записи, но мне не хватило. Снял 10 мин назад, но ипался долго, подушка все же рядом.

Начнем. В любой непонятной ситуации скидываем плюс акб.

Для начала верх стойки расшатывалчтобы получить хоть какой-то просвет.

Это было не сложно.

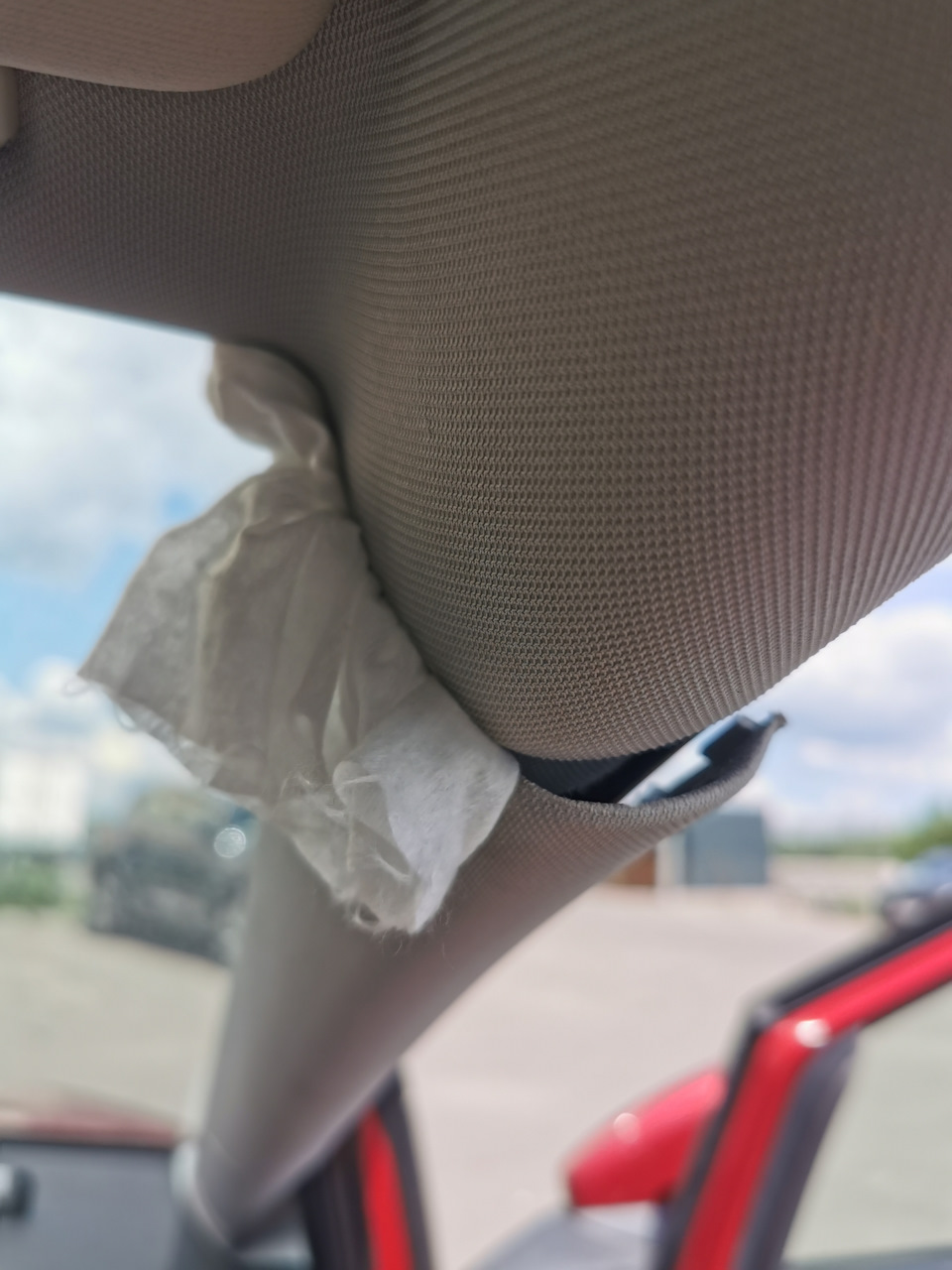

Просвет сверху

Далее боль и тоска. Долго тыркался, стоит крепко как в марте.

По итогу решил действовать через "лаз между подушкой и металлом стойки".

Вот тут

Отлично подошел металлический сьемник крепежа.

Такой

Вставлял между кузовом и пластиковым держателем защелки.

Немного давим, защелка немного выскакивает, до "усиков".

Так все 3 защелки (самая нижняя без усов).

Получаем накладку сдвинутую до усов, на 1/2 хода до отщелкивания.

После работы сьемником

На усах она стоит мертво. Поэтому ход выбрал самый простой.

Тонкой отверткой выбиваем металлические защелки из пластиковых держателей на облицовке, в кузове длинная прорезь, места для хода защелки много. Выбивал 2, нижняя без усов, сама вышла.
Далее просто уверенно и крепко тянем облицовку вверх. Не повредите потолок.
Ура.

Оборудование салона Volkswagen Golf VII / Golf GTI с 2012 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Volkswagen Golf VII , давление в шинах Volkswagen Golf VII , неисправности Volkswagen Golf VII , подготовка к зиме Volkswagen Golf VII , тормоза Volkswagen Golf VII , масляный фильтр Volkswagen Golf VII , топливный фильтр Volkswagen Golf VII , фильр салона Volkswagen Golf VII , регулировка фар Volkswagen Golf VII , номер кузова Volkswagen Golf GTI , давление в шинах Volkswagen Golf GTI , неисправности Volkswagen Golf GTI , подготовка к зиме Volkswagen Golf GTI , тормоза Volkswagen Golf GTI , масляный фильтр Volkswagen Golf GTI , топливный фильтр Volkswagen Golf GTI , фильр салона Volkswagen Golf GTI , регулировка фар Volkswagen Golf GTI

1. Оборудование салона

1. Передняя панель.
2. Перчаточный ящик.
3. Центральная консоль.
4. Облицовка рулевой колонки.
5. Накладка передней панели со стороны водителя.

Снятие и установка верхней облицовки пространства для ног со стороны водителя

Снятие

1. Выкрутить винт -3-.

2. Извлечь верхнюю облицовку пространства для ног со стороны водителя -1- из кронштейна -2- и снять её.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка вещевого ящика со стороны водителя

Снятие

1. Открыть вещевой ящик со стороны водителя -1- в -направлении стрелки-.

2. Высвободить вещевой ящик со стороны водителя -1- из верхней защёлки и извлечь вниз из передней панели -2-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка накладки передней панели со стороны водителя

Снятие

1. Снять боковую накладку передней панели со стороны водителя.

2. Снять верхнюю облицовку пространства для ног со стороны водителя.

3. Снять облицовку центральной консоли.

4. Снять вещевой ящик со стороны водителя.

5. Выкрутить винт -2- сбоку.

6. Выкрутить винт -3- снизу.

7. Выкрутить винты -4- и -5-.

8. Отсоединить накладку передней панели -1- от защёлок передней панели -стрелки- и снять с передней панели.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка накладки комбинации приборов

Снятие

1. Разблокировать рычаг механизма регулировки положения рулевого колеса.

2. Вытянуть рулевое колесо до упора на себя, отжать рулевую колонку до упора вниз и зафиксировать.

3. Высвободить накладку комбинации приборов -2- с помощью клина -3409- из крепления комбинации приборов -1—стрелки A-.

4. Высвободить накладку комбинации приборов -2- из крепления на верхней части облицовки рулевой колонки -3—стрелки В- и снять ее.

Установка

Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка верхней части облицовки рулевой колонки

Снятие

1. Разблокировать рычаг механизма регулировки положения рулевого колеса.

2. Вытянуть рулевое колесо до упора на себя, отжать рулевую колонку до упора вниз и зафиксировать.

3. Высвободить накладку комбинации приборов с помощью клина -3409- из крепления комбинации приборов -стрелки A-.

4. Высвободить верхнюю часть облицовки рулевой колонки -1- из крепления нижней части облицовки рулевой колонки -стрелка B- и -стрелка C-. Для этого провернуть соответствующим образом рулевое колесо.

5. Отсоединить верхнюю часть облицовки рулевой колонки от нижней части облицовки рулевой колонки и снять вместе с накладкой комбинации приборов.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка нижней части облицовки рулевой колонки

Снятие

1. Снять верхнюю часть облицовки рулевой колонки.

2. При необходимости извлечь из замка зажигания ключ.

3. Выкрутить винты -1- из нижней части облицовки рулевой колонки. Для этого провернуть соответствующим образом рулевое колесо.

4. Снять нижнюю часть облицовки рулевой колонки -2- с рулевой колонки.

5. На автомобилях с системой санкционирования доступа и пуска двигателя без ключа зажигания отсоединить электрический разъём считывающей катушки иммобилайзера -D2-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка верхней облицовки пространства для ног со стороны переднего пассажира

Снятие

1. Выкрутить винты -1-.

2. Отсоединить верхнюю облицовку пространства для ног со стороны переднего пассажира -2- от передней панели и центральной консоли и снять её.

Установка

Примечание:
— Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
— Винты -1- оставить при этом затянутым от руки.

Установка осуществляется в обратной последовательности.

Перчаточный ящик

Снятие и установка ручки открывания перчаточного ящика

Снятие

1. Открыть перчаточный ящик.

2. Выкрутить винт -1- и извлечь ручку отпирания -2- из крышки перчаточного ящика.

Установка

Установка осуществляется в обратной последовательности.

Примечание:
Ручка отпирания крышки перчаточного ящика: 1,5 Н·м.

Сервисное положение крышки перчаточного ящика

Установка в сервисное положение

1. Открыть крышку перчаточного ящика -2-.

2. Отжать упоры -1- крышки перчаточного ящика -2- вверх -стрелки А-.

3. Одновременно с этим открыть крышку перчаточного ящика -2- дальше -стрелка В-. При этом осторожно извлечь зубчатую рейку демпфирующего механизма из самого механизма.

Возврат из сервисного положения

1. Медленно закрывая крышку перчаточного ящика, осторожно направить при этом зубчатую рейку демпфирующего механизма внутрь механизма.

2. Закрывая крышку перчаточного ящика дальше, защелкнуть её заднюю часть за упоры.

Снятие и установка демпфирующего механизма крышки перчаточного ящика

Снятие

1. Привести крышку перчаточного ящика в сервисное положение (см. выше).

2. Отсоединить разъём выключателя освещения перчаточного ящика -E26- от демпфирующего механизма -1-.

3. Провернуть демпфирующий механизм -1- на 90° (1/4 оборота) по часовой стрелке -стрелка- и снять с перчаточного ящика -2-.

4. Продвинуть зубчатую рейку -1- в -направлении стрелки-, разблокировать её и снять с крышки перчаточного ящика.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка вещевого ящика

Снятие

1. Снять боковую накладку передней панели со стороны переднего пассажира.

2. Снять верхнюю облицовку пространства для ног со стороны переднего пассажира.

3. Снять облицовку центральной консоли со стороны переднего пассажира.

4. При наличии снять блок управления электронной информационной системы 1 -J794-.

5. Выкрутить винт -стрелка 1- сбоку.

6. Открыть крышку перчаточного ящика и выкрутить винты -стрелки 2-.

7. Отсоединить перчаточный ящик от креплений передней панели и отвести от неё настолько далеко, чтобы стал доступен шланг охлаждения перчаточного ящика.

8. Снять с перчаточного ящика шланг его охлаждения.

9. Отсоединить от перчаточного ящика имеющиеся электрические разъёмы, свободно разложить направляющие проводов и снять перчаточный ящик.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка крышки перчаточного ящика

Снятие

1. Снять перчаточный ящик.

2. Положить перчаточный ящик на мягкую поверхность.

3. Привести крышку перчаточного ящика в сервисное положение.

4. Выбить шарнирные пальцы -1- слева и справа с помощью выколотки в -направлении стрелки В-.

5. Снять крышку перчаточного ящика с перчаточного ящика.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка отсека для хранения в облицовке потолка

Снятие

1. Выключить зажигание.

2. Извлечь из зажимов и снять заглушку -1- отсека для хранения в облицовке потолка -3-.

3. Снять передний плафон освещения салона -WX1- -2-.

4. При необходимости снять накладку внутреннего зеркала заднего вида.

5. Выкрутить винты -1-.

6. Извлечь отсек для хранения в облицовке потолка -2- из усилительной рамки в облицовке потолка -3-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Солнцезащитные козырьки

Примечание:
На рисунках изображены детали и узлы со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.

1. Солнцезащитный козырек.
2. Опора солнцезащитного козырька (от солнцезащитного козырька не отсоединяется).
3. Центральная опора солнцезащитного козырька.

Снятие и установка солнцезащитного козырька

Примечание:
Ниже описаны работы по снятию и установке солнцезащитного козырька со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Откинуть солнцезащитный козырёк вперёд.

2. При помощи плоской отвертки осторожно поддеть рассеиватель фонаря -1- косметического зеркала в месте с выемкой -стрелка-.

3. Отсоединить электрический разъём.

4. Отсоединить солнцезащитный козырёк -2- от центральной опоры -1-.

5. Открыть заглушку -3- опоры солнцезащитного козырька.

Примечание:
Во время проведения следующих действий обращать внимание на то, чтобы клещи-съёмник -VAS 6427- размещались посредине фиксирующих скоб.

6. С помощью клещей-съёмника -VAS 6427- высвободить переднюю фиксирующую скобу -3- опоры солнцезащитного козырька -1- из крепления в кузове.

7. Держать солнцезащитный козырёк с натягом – во избежание непроизвольного обратного защёлкивания фиксирующей скобы.

8. С помощью клещей-съёмника -VAS 6427- высвободить заднюю фиксирующую скобу -3- опоры солнцезащитного козырька -1- из крепления в кузове.

9. Осторожно извлечь солнцезащитный козырёк -2- с опорой -3- вниз из крепления в кузове и удалить транспортировочный блокиратор.

10. Вытянуть вперёд приклеенный к облицовке потолка жгут проводов. Отсоединить электрический разъём и снять солнцезащитный козырёк.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

1. Обмотать электрический разъём куском вспененной клейкой ленты в один слой.

2. Ухватиться одним пальцем за выемку в фонаре освещения макияжного зеркала. Немного оттянуть облицовку потолка вниз.

3. Задвинуть электрический разъём между облицовкой потолка и поперечиной крыши примерно на 6 см назад.

4. Защёлкнуть переднюю фиксирующую скобу опоры солнцезащитного козырька в креплении кузова.

5. Защёлкнуть заднюю фиксирующую скобу опоры солнцезащитного козырька в креплении кузова.

6. Проверить, чтобы обе фиксирующие скобы защёлкнулись в кузове полностью.

7. Дальнейшая установка осуществляется в обратной последовательности.

Снятие и установка центральной опоры солнцезащитного козырька

Примечание:
Ниже описаны работы по снятию и установке центральной опоры солнцезащитного козырька со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Отсоединить солнцезащитный козырёк от центральной опоры и отвернуть его в сторону.

2. Повернуть центральную опору солнцезащитного козырька -1- примерно на 90° (1/4 оборота) против часовой стрелки -стрелка-.

3. Снять центральную опору солнцезащитного козырька -1- движением вниз.

Установка

Установка осуществляется в обратной последовательности.

Потолочные поручни

Примечание:
На рисунках изображены детали и узлы переднего левого потолочного поручня. Изображение для остальных потолочных поручней аналогичны.

1. Кронштейн крепления потолочной ручки.
2. Распорка (скрепляется с потолочной ручкой).
3. Панель потолка.
4. Потолочная ручка.
5. Болты, 2 шт. (момент затяжки: 4,5 Н·м).

Снятие и установка потолочных поручней

Примечание:
Ниже приведено описание снятия и установки левого переднего поручня на потолке. Работы по снятию и установке остальных потолочных поручней проводятся аналогичным образом.

Снятие

1. Откинуть потолочный поручень -1- вниз и открыть заглушки -2-.

2. Откинув потолочный поручень -1- вниз, вдавить съёмник -T10517- до упора в левую фиксирующую скобу -стрелка-.

3. Осторожно потянуть за потолочный поручень со стороны левой фиксирующей скобы -1-.

4. Тем же способом расцепить правую фиксирующую скобу.

Примечание:
Таким образом, фиксирующие скобы -2- потолочных ручек -1- высвобождены из креплений в кронштейнах потолочных поручней.
Следующее действие необходимо только в том случае, если нужно снять потолочный поручень. Для снятия облицовки потолка достаточно только отсоединить потолочные поручни от креплений в кузове.

5. Отсоединить боковые фиксаторы -2- с обеих сторон.

6. Движением вниз извлечь потолочный поручень -1- из распорки -3-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Примечание:
Проверить, чтобы обе фиксирующие скобы защёлкнулись в кронштейне потолочного поручня полностью.

Снятие и установка кронштейнов крепления потолочных поручней

Примечание:
Ниже приведено описание снятия и установки кронштейна левого переднего потолочного поручня. Работы по снятию и установке кронштейнов остальных потолочных поручней проводятся аналогичным образом.

Снятие

1. Снять панель потолка.

2. При наличии отсоединить направляющую электропроводки -1- от кронштейна потолочной ручки -3-.

3. Выкрутить болты -2- и снять кронштейн потолочной ручки -3-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Центральная консоль

Центральная консоль комплектации Basis:

1. Передние кронштейны для крепления облицовки центральной консоли в пространстве для ног слева и справа.
2. Облицовка центральной консоли в пространстве для ног слева и справа.
3. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
4. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
5. Вставка центральной консоли.
6. Передний вещевой отсек центральной консоли.
7. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
8. Накладка центральной консоли слева и справа.
9. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
10. Передняя пепельница (вариант комплектации).
11. Защитный колпачок слева и справа (вставить в центральную консоль).
12. Болт, 2 шт. (момент затяжки: 6 Н·м).
13. Центральная консоль.
14. Кронштейн позади механизма переключения передач для центральной консоли.
15. Шумоизоляция механизма переключения передач.
16. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
17. Накладка панели управления и индикации.

Центральная консоль комплектации Komfort:

1. Передние кронштейны для крепления облицовки центральной консоли в пространстве для ног слева и справа.
2. Облицовка центральной консоли в пространстве для ног слева и справа.
3. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
4. Болт, 2 шт. (момент затяжки: 1,5 Нм).
5. Вставка центральной консоли.
6. Передний вещевой отсек центральной консоли.
7. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
8. Накладка центральной консоли слева и справа.
9. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
10. Передняя пепельница (вариант комплектации).
11. Болт, 2 шт. (момент затяжки: 6 Н·м).
12. Защитный колпачок слева и справа (вставить в центральную консоль).
13. Задняя панель центральной консоли.
14. Болт, 2 шт. (момент затяжки: 6 Н·м).
15. Центральная консоль.
16. Кронштейн позади механизма переключения передач для центральной консоли.
17. Шумоизоляция механизма переключения передач.
18. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
19. Накладка панели управления и индикации.

Снятие и установка задней панели центральной консоли

Снятие

1. Отодвинуть передние сиденья в крайнее переднее положение.

2. Движением назад отсоединить заднюю панель -1- от центральной консоли -2-.

3. Движением вверх отсоединить заднюю панель -1- от центральной консоли -2—стрелка- и снять её.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка облицовки центральной консоли в пространстве для ног

Примечание:
Ниже описаны работы по снятию и установке облицовки центральной консоли в пространстве для ног со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Выкрутить винт -3-.

2. Вытянуть облицовку центральной консоли в пространстве для ног -1- из креплений в центральной консоли -2- движением вниз и снять её.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка накладки панели управления и индикации

Снятие

Подцепить накладку панели управления и индикации -1- и снять её с панели управления и индикации -2-.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка переднего вещевого отсека центральной консоли

Снятие

1. Снять накладку панели управления и индикации (см. выше).

2. Отсоединить передний вещевой отсек -1- от центральной консоли -2—стрелка A-.

3. Отсоединить передний вещевой отсек -1- от центральной консоли -2- движением назад -стрелка В-.

4. При наличии отсоединить от переднего вещевого отсека разъём.

Установка

Примечание:
— Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
— Обратить внимание на правильное положение направляющего выступа переднего вещевого отсека центральной консоли.

Установка осуществляется в обратной последовательности.

Снятие и установка облицовки центральной консоли

Примечание:
Ниже описаны работы по снятию и установке облицовки центральной консоли со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Снять накладку панели управления и индикации.

2. Выкрутить винт -2-.

3. Сначала отсоединить облицовку центральной консоли -1- в зоне панели управления и индикации движением в -направлении стрелки А- от центральной консоли -3-.

4. Отсоединить облицовку центральной консоли -1- от центральной консоли -3—стрелка В- и снять её.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка вставки центральной консоли

Снятие

1. На автомобилях с роботизированной с трансмиссией с двойным сцеплением перевести рычаг переключения передач в положение „D/S“.

2. Выключить зажигание.

3. Осторожно отсоединить чехол рычага/селектора переключения передач от центральной консоли и вывернуть его наизнанку вверх.

4. Снять передний вещевой отсек со стороны водителя.

5. Снять накладки центральной консоли слева и справа.

6. Выкрутить винты -2-.

7. Отсоединить вставку центральной консоли -1- от центральной консоли движением вверх.

Примечание:
Вставку центральной консоли можно отделить от центральной консоли только при приложении относительно большого усилия.

8. Осторожно приподнять вставку центральной консоли и отсоединить от неё электрические разъёмы.

9. Потянуть вставку центральной консоли вперёд, пока не высвободится направляющий выступ -3-, и осторожно снять через рычаг/селектор переключения передач.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка центральной консоли

Снятие

Автомобили с центральной консолью в исполнении Komfort

1. Снять заднюю панель центральной консоли.

Продолжение для всех автомобилей

2. Снять вставку центральной консоли.

3. Снять облицовку центральной консоли в пространстве для ног слева и справа.

4. Снять панель управления и индикации.

Автомобили с центральной консолью в исполнении Komfort

5. Выкрутить винты -1- центральной консоли -2-.

Продолжение для всех автомобилей

6. Снять заглушки -1- с левой и с правой стороны центральной консоли -3-.

7. Выкрутить винты -2- центральной консоли -3- слева и справа.

8. Выкрутить винты -1- центральной консоли -2- слева и справа.

9. Выкрутить винты -2- центральной консоли -1-.

10. Приподнять сзади центральную консоль -1- и движением назад извлечь её из передней панели.

11. Осторожно снять центральную консоль -1- через рычаг/селектор переключения передач.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Обивка передней двери

Примечание:
На рисунках изображены детали и узлы обивки передней двери со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.
Изображение деталей и узлов приведено для пятидверного автомобиля. Изображение для трехдверного автомобиля аналогично.

1. Обивка двери.
2. Контрольная лампа блокировки центрального замка -K133- (только на двери водителя).
3. Втулка для установки контрольной лампы блокировки центрального замка -K133- (только на двери водителя).
4. Облицовка механизма управления наружным зеркалом заднего вида.
5. Пистон, 2 шт. (повреждённые или деформированные пистоны заменить).
6. Регулятор положения наружных зеркал -EX11- с клавишей запирания дверей из салона со стороны водителя -E308-.
7. Болт, 2 шт. (момент затяжки: 4,5 Н·м).
8. Верхняя часть оболочки дверной ручки.
9. Светоотражатель.
10. Панель управления стеклоподъёмниками в двери водителя -E512-.
11. Пистон (трехдверная версия: 7 шт., пятидверная версия: 6 шт. – из них верхний левый – фиксатор удара -стрелка-; вставить в облицовку; повреждённые или деформированные пистоны заменить).
12. Декоративная накладка.

Снятие и установка обивки передней двери

Примечание:
Ниже приведено описание снятия и установки обивки передней двери со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.
Снятие и установка показаны для пятидверного автомобиля. Работы по снятию и установке для трехдверного автомобиля проводятся аналогичным образом.

Снятие

1. Выключить зажигание и все электропотребители и извлечь ключ зажигания из замка.

2. Поддеть верхнюю часть накладки ручки -1- с помощью клина -3409- и извлечь её из гнёзд в облицовке двери.

3. Выкрутить винты -1-.

4. Для разблокирования провернуть пистон -1- с помощью рожкового гаечного ключа (SW 10) в -направлении стрелки- на 90° (1/4 оборота).

Примечание:
Пистон -стрелка- разблокирован.

5. Извлечь пистоны -2- крепления облицовки двери -1- из гнёзд с помощью клиньев -T10383-. Пистон -3- уже разблокирован.

Примечание:
На пятидверном автомобиле верхний левый пистон -стрелка- используется как фиксатор удара. Он автоматически разблокируется при извлечении обивки двери из молдинга уплотнителя стекла.
На трехдверном автомобиле пистон-фиксатор удара не устанавливается. Все пистоны обивки двери должны быть разблокированы, как описано.

6. Извлечь обивку двери -1- из молдинга уплотнителя стекла движением вертикально вверх. При этом на четырехдверном автомобиле пистон-фиксатор удара -стрелка- разблокируется автоматически.

7. Отсоединить электрические разъёмы от облицовки двери -1- в соответствии с комплектацией автомобиля.

8. Отсоединить трос -1- от механизма привода внутренней ручки двери.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Внимание:
Ввести пистоны в обивку передней двери.
Перед установкой обивки двери убедиться, что все распорные пистоны находятся в положении -1-!
Запрещается пытаться крепить обивку двери пистонами, находящимися в положении -2-!

Обивка задней двери

Примечание:
На рисунках изображены детали и узлы обивки задней двери со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.

1. Обивка двери.
2. Клавиша заднего стеклоподъёмника со стороны водителя -E711- (только в автомобилях с электроприводом стеклоподъёмников).
3. Болт, 2 шт. (момент затяжки: 4,5 Н·м).
4. Рукоятка стеклоподъёмника (только в автомобилях с ручным приводом стеклоподъёмников).
5. Верхняя часть оболочки дверной ручки.
6. Светоотражатель.
7. Пистон, 6 шт. (вставить в облицовку; повреждённые или деформированные пистоны заменить).

Снятие и установка обивки задней двери

Примечание:
Ниже приведено описание снятия и установки обивки задней двери со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

Автомобили без электрических стеклоподъёмников

1. Снять рукоятку вращения механического стеклоподъёмника.

Продолжение для всех автомобилей

2. Выключить зажигание и все электропотребители и извлечь ключ зажигания из замка.

3. Поддеть верхнюю часть накладки ручки -1- с помощью клина -3409- и извлечь её из гнёзд в облицовке двери.

4. Выкрутить винты -1-.

5. Снять светоотражатель.

6. Для разблокирования провернуть пистон -1- с помощью насадки Torx T30 в -направлении стрелки- на 90° (1/4 оборота).

7. Извлечь пистоны -2- крепления облицовки двери -1- из гнёзд с помощью клиньев -T10383-. Пистон -3- уже разблокирован.

8. Извлечь обивку двери -1- из молдинга уплотнителя стекла движением вертикально вверх.

9. Отсоединить электрические разъёмы от облицовки двери -1- в соответствии с комплектацией автомобиля.

10. Отсоединить трос -1- от механизма привода внутренней ручки двери.

Установка

Примечание:
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Внимание:
Ввести пистоны в обивку передней двери.
Перед установкой обивки двери убедиться, что все распорные пистоны находятся в положении -1-!
Запрещается пытаться крепить обивку двери пистонами, находящимися в положении -2-!

Панель приборов — снятие и установка

Предупреждение! Ознакомьтесь с требованиями мер предосторожности, касающихся работ с надувной подушкой безопасности.

2. Снимите блок подушки безопасности с рулевого колеса.

3. Снимите рулевое колесо.

4. Снимите облицовку рулевой колонки.

5. Снимите щиток приборов.

6. Снимите, поддев пластмассовым клином, декоративные накладки с панели приборов.

7. Демонтируйте переднюю часть центральной консоли.

8. Снимите с панели приборов боковые крышки.

9. Демонтируйте вещевой ящик.

Внимание! Перед отсоединением штекера надувной подушки безопасности пассажира уберите возможный электростатический заряд, коснувшись замка двери или кузова.

10. Отсоедините штекер подушки безопасности пассажира.

11. Вывинтите внизу два болта и снимите блок подушки безопасности переднего пассажира с панели приборов.

12. Снимите накладку радиоприемника и блока выключателей отопителя.

13. Извлеките центральный дефлектор обдува салона.

14. Снимите с панели приборов динамики.

15. Снимите нижнюю накладку панели приборов в проеме с водительской стороны.

16. Снимите облицовку с передней стойки.

17. Извлеките блок выключателей отопителя/кондиционера

18. Снимите радиоприемник/блок навигационной системы.

19. Вывинтите четыре болта и извлеките опорную раму блока выключателей отопителя/кондиционера, а также радиоприемника/навигационной системы из монтажного отсека.

20. Вывинтите два болта внутримонтажного отсека на центральной консоли.

21. Отсоедините правый и левый воздуховоды от боковых дефлекторов салона.

22. Вывинтите один шуруп под левым дефлектором и два шурупа — под правым.

23. Высвободите панель приборов из опорной рамы, а также из креплений возле ветрового стекла и, действуя вместе с помощником, снимите её и вытащите из салона.

Установка панели приборов выполняется в последовательности, обратной снятию.

Предупреждение! При подсоединении аккумулятора в салоне не должно быть пассажиров.
