Наружное освещение
Примечание: замена ламп приведена в главе «Руководство по эксплуатации».
Регулировка фар
Подготовка к регулировке фар
1. Проверьте узлы фар на отсутствие неисправностей, коррозии, дефектов элементов. Устраните неисправности до начала регулировки.
2. Доведите давление в шинах до номинальной величины.
3. (Если установлен переключатель корректора фар) Установите переключатель корректора фар в положение «0».
4. Оставьте двигатель поработать на режиме 2000 об/мин для полной зарядки аккумуляторной батареи.
5. Если топливный бак не полон, то положите в багажное отделение груз из расчета 0,8 кг на каждый литр топлива.
6. Оставьте в автомобиле только одного водителя, либо положите на его место груз массой 55 кг.
7. Тщательно протрите рассеиватели фар.
8. Определите центр фары, для которой будет производиться регулировка.
Модели с едиными лампами дальнего и ближнего света.
Модели с раздельными лампами дальнего и ближнего света.
9. Регулировку пучка света фар следует производить с использованием соответствующих светотехнических приборов с соблюдением требований инструкции изготовителя данных приборов.
Примечание: в случае наличия в Вашем регионе специальных требований, относящихся к светотехническим приборам автомобилей, отрегулируйте положение фар в соответствии с данными требованиями.
10. Установите автомобиль на ровной горизонтальной площадке так, чтобы расстояние от центра фары до светотехнического прибора составляло 1 м, как показано на рисунке.
11. Общие рекомендации при регулировке.
- Во избежание деформации пластикового рассеивателя фары головного света не закрывайте фару более чем на три минуты.
- При проведении регулировки одной из фар убедитесь, что другая фара отключена путем отсоединения разъема.
- При подсоединении разъема фары после завершения регулировки убедитесь, что не сбита настройка фары.
Примечание: если из-за наружного освещения трудно определить светотеневую границу пучка света фар, используйте занавес или дополнительный экран для уменьшения влияния наружного освещения.
Регулировка света фар (по европейским стандартам)
1. Проверьте правильность расположения пучка света фар на экране.
а) Проверьте наличие четкой светотеневой границы и асимметричного изображения пучка относительно вертикальной линии.
б) В вертикальном направлении пучок света фар должен быть ниже горизонтальной линии «Н» на указанную величину.
Номинальное значение — 7 мм
в) В горизонтальном направлении угол, под которым наклонная линия пучка света фар пересекает вертикальную линию «V», должен соответствовать номинальному значению.
Номинальное значение — 15°

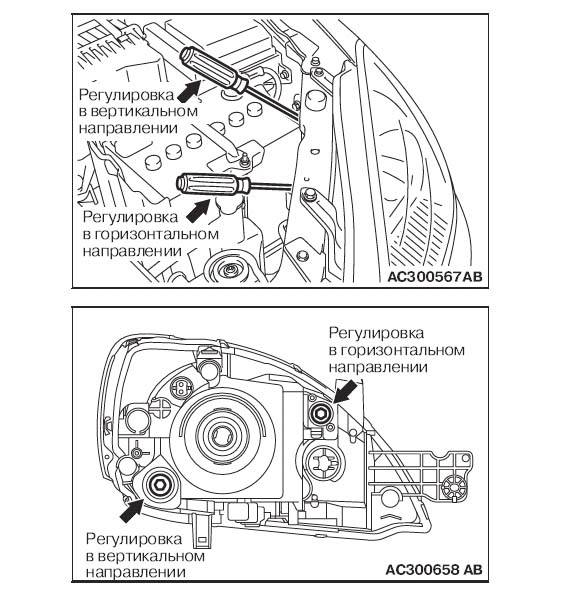

2. Для регулировки положения пучка света фар поочередно вращайте соответствующие регулировочные винты.
Модели с едиными лампами дальнего и ближнего света.
Модели с раздельными лампами дальнего и ближнего света.
Измерение яркости фар
1. Установите автомобиль на ровной горизонтальной площадке так, чтобы расстояние от центра фары до светотехнического прибора составляло 1 м.
2. Включите фары ближнего света и, выполняя требования инструкции изготовителя прибора, измерьте, с помощью фотометра, величину яркости света фар головного света и проверьте, что измеренная величина соответствует номинальному значению.
Предельно допустимое значение — не менее 6400 Кандел
— При измерении яркости света поддерживайте частоту вращения коленчатого вала двигателя не менее 2000 об/мин, чтобы аккумуляторная батарея находилась в заряженном состоянии.
— Если для измерения яркости света используется люксметр, то необходимо произвести пересчет его показаний в единицы измерений фотометра по следующей формуле:
- I — яркость света, Кандел (cd),
- Е — освещенность, (lux),
- R — расстояние в метрах от фары до люксметра.
Регулировка передних противотуманных фар
Подготовка к регулировке передних противотуманных фар
1. Проверьте узлы передних противотуманных фар на отсутствие неисправностей, коррозии, дефектов элементов. Устраните неисправности до начала регулировки.
2. Доведите давление в шинах до номинальной величины.
3. Оставьте двигатель поработать на режиме 2000 об/мин для полной зарядки аккумуляторной батареи.
4. Если топливный бак неполон, то положите в багажное отделение груз из расчета 0,8 кг на каждый литр топлива.
5. Оставьте в автомобиле только одного водителя, либо положите на его место груз массой 55 кг.
6. Тщательно протрите рассеиватели противотуманных фар.
7. Определите центр передней противотуманной фары, для которой будет производиться регулировка, как показано на рисунке.
8. Установите автомобиль на ровной горизонтальной площадке так, чтобы расстояние от центра передней противотуманной фары до экрана составляло 3 м, как показано на рисунке.
9. Покачайте автомобиль в горизонтальном направлении (влево-вправо) для получения устойчивого положения.
10. Трижды покачайте автомобиль в вертикальном направлении, прилагая усилие к капоту или переднему бамперу для стабилизации состояния передней подвески.
11. Нанесите четыре линии на экране для регулировки.
а) Расположите вертикальную линию так, чтобы она совпадала с центральной линией автомобиля (продольной осью автомобиля).
б) Измерьте расстояние (высоту) от центра передней противотуманной фары до площадки и отметьте полученную величину на экране. Данная горизонтальная линия будет использоваться в качестве справочной линии при вертикальной регулировке.
Регулировка передних противотуманных фар
1. Проверьте соответствие расположения пучка света противотуманных фар на экране норме.
а) В вертикальном направлении пучок света фар (светотеневая граница) должен быть расположен в указанном диапазоне ниже горизонтальной линии «Н» на указанную величину.
Номинальное значение — 6 см (1,15°)
б) В горизонтальном направлении пучок света фар должен располагаться параллельно направлению движения автомобиля.
Примечание: регулировка противотуманных фар в горизонтальном направлении не предусмотрена. В случае отклонения пучка света фар от номинального расположения проверьте правильность крепления фары и отсутствие дефектов креплений.
2. Для регулировки положения пучка света противотуманных фар в вертикальном направлении вращайте регулировочный винт.
Внимание: при регулировке обязательно прикройте другие лампы (осветительных приборов), на которых не производится регулировка.
Снятие и установка фар
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие фар».
Снятие фар. 1 — фара в сборе, 2 — фара, 3 — патроны с проводкой в сборе.
Установка деталей производится в порядке, обратном снятию.
После завершения установки деталей выполните регулировку фар.
Снятие и установка датчика освещенности
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие датчика освещенности».
Снятие датчика освещенности. 1 — крышка датчика освещенности, 2 — датчик освещенности.
При снятии деталей обратите внимание на операцию снятия датчика освещенности.
Привяжите к разъему датчика освещенности шнур достаточной длины, обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким, и затем извлеките датчик освещенности с верхней стороны панели приборов.
Установка деталей производится в порядке, обратном снятию.
Проверка датчика освещенности
Если фары включаются, когда чувствительная сторона датчика освещенности прикрыта рукой и подрулевой комбинированный переключатель наружного освещения находится в положении «AUTO», то датчик освещенности исправен. Если фары не включаются, то замените датчик освещенности.
Снятие и установка передних противотуманных фар (универсал)
Перед началом снятия деталей снимите декоративную решетку переднего бампера.
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие передней противотуманной фары».
Снятие передней противотуманной фары. 1 — передняя противотуманная фара в сборе, 2 — крышка, 3 — лампа, 4 — передняя противотуманная фара, 5 — кронштейн крепления передней противотуманной фары.
При снятии деталей обратите внимание на операцию снятия лампы передних противотуманных фар.
Перед снятием лампы передней противотуманной фары отстегните пружину крепления лампы.
Установка деталей производится в порядке, обратном снятию.
После завершения установки деталей установите декоративную решетку переднего бампера.
Снятие и установка выключателей передних противотуманных фар
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие выключателя передних противотуманных фар».
Снятие выключателя передних противотуманных фар. 1 — накладка панели приборов со стороны водителя, 2 — выключатель передних противотуманных фар.
Установка деталей производится в порядке, обратном снятию.
Проверка выключателя передних противотуманных фар
Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.
Таблица. Проверка выключателя передних противотуманных фар.
Снятие и установка боковых указателей поворота
1. С помощью специального инструмента подденьте боковой указатель поворота и снимите его с панели переднего крыла.
- а) Вставьте боковой указатель поворота в панель переднего крыла.
- б) Нажав на боковой указатель поворота, закрепите его с помощью защелки.
Снятие и установка заднего комбинированного фонаря
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие заднего комбинированного фонаря».
Снятие заднего комбинированного фонаря (седан) 1- задний комбинированный фонарь в сборе, 2 — задний комбинированный фонарь, 3 — патроны с проводкой в сборе, 4-лампа.
Снятие заднего комбинированного фонаря (универсал). 1 — задний комбинированный фонарь в сборе, 2 — задний комбинированный фонарь, 3 — патроны с проводкой в сборе, 4 — лампа.
−Установка деталей производится в порядке, обратном снятию.
−(Универсал) При установке деталей обратите внимание на операцию установки заднего комбинированного фонаря в сборе.
При установке заднего комбинированного фонаря надежно затяните все винты крепления.
Снятие и установка дополнительного стоп-сигнала
- а) Снимите верхнюю отделку задней двери.
- б) Отсоедините разъем дополнительного стоп-сигнала.
- в) Отсоедините шланги омывателя стекла задней двери.
Снятие дополнительного стоп-сигнала (универсал). 1 — спойлер (снимите форсунку омывателя стекла задней двери), 2 — дополнительный топ-сигнал.
Снятие дополнительного стоп-сигнала за задним стеклом (седан). 1 — патрон в сборе с лампой, 2 — патрон, 3 — лампа, 4 — дополнительный стоп-сигнал в сборе, 5-держатель патрона, 6 — верхняя крышка дополнительного стоп-сигнала, 7 — нижняя крышка дополнительного стоп-сигнала, 8 — дополнительный стоп-сигнал.
Снятие дополнительного стоп-сигнала на спойлере (седан). 1 — спойлер, 2 — дополнительный стоп-сигнал.
(Модели седан с дополнительный стоп-сигналом на спойлере) При снятии деталей обратите внимание на операцию снятия дополнительного стоп-сигнала.
Привяжите к разъему дополнительного стоп-сигнала шнур достаточной длины, обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким, и затем аккуратно извлеките дополнительный стоп-сигнал.
Установка деталей производится в порядке, обратном снятию.
- а) Установите верхнюю отдели задней двери.
- б) Подсоедините шланги омывателя стекла задней двери.
- в) Подсоедините разъем дополнительного стоп-сигнала.
Снятие и установка ламп подсветки номерного знака
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие ламп подсветки ножного знака».
Снятие ламп подсветки номерного знака (седан). 1 — рассеиватель лампы подсветки номерного знака, 2 — уплотнение, 3 — корпус лампы подсветки номерного знака, 4 — лампа подсветки номерного знака, 5 — патрон лампы, 6 — жгут проводов.
Снятие ламп подсветки номерного знака (универсал). 1 — рассеиватель лампы подсветки номерного знака, 2 — уплотнение, 3 — корпус лампы подсветки номерного знака, 4 — лампа подсветки номерного знака, 5 — патрон лампы, 6 — жгут проводов.
Установка деталей производится в порядке, обратном снятию.
Снятие и установка фонаря освещения моторного отсека
1. Нажмите на фиксаторы фонаря освещения моторного отсека, как показано на рисунке и снимите фонарь.
2. Установка деталей производится в порядке, обратном снятию.
Снятие и установка лампы подсветки пола
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие лампы подсветки пола».
Установка деталей производится в порядке, обратном снятию.
Снятие лампы подсветки пола. 1 — выключатель лампы подсветки пола (снимите нижнюю отделку панели приборов со стороны водителя), 2 — разъем лампы пола, 3 — лампа подсветки пола.
Проверка выключателя лампы подсветки пола
Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.
Таблица. Проверка выключателя.
Снятие и установка выключателя аварийной сигнализации
Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие выключателя аварийной сигнализации».
Снятие выключателя аварийной сигнализации (модели с системой MMCS). 1 — панель управления отопителем и кондиционером в сборе, 2 — выключатель аварийной сигнализации.
Снятие выключателя аварийной сигнализации (модели без системы MMCS). 1 — панель управления отопителем и кондиционером в сборе или накладка магнитолы, 2 — отделка комбинации приборов, 3 — центральная отделка панели приборов, 4 — выключатель аварийной сигнализации.
Установка деталей производится в порядке, обратном снятию.
Проверка выключателя аварийной сигнализации
Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.
Регулировка света фар Mitsubishi Lancer 9
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
