Как подключить теайс сс3 без включения зажигания

ГУ Teyes работает без включенного зажигания и без ключа в замке.

Сразу после установки ГУ Тейес www.drive2.ru/l/586259875881845701/
стало понятно, что на парковке, например ожидая кого нибудь, посмотреть/послушать/ поюзать интернет не получится. Обязательно зажигание включено и ключ в замке. Наличие малолетнего внука — любителя смотреть на Ютубе ролики про Марс и обожающего нажимать и поворачивать всякие кнопки/ крутилки, сподвигло на небольшую переделку.

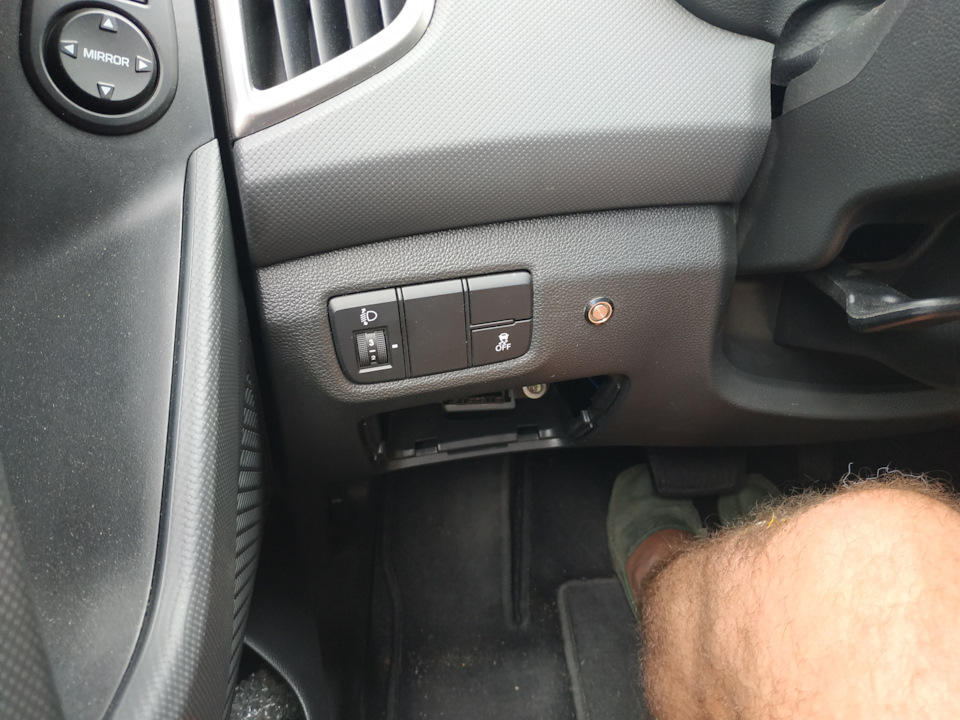

Фото в бортжурнале Hyundai Creta (1G) Любитель Ютюба.

Было решено подать на провод питания АСС дополнительно постоянный "+".
Далее на картинках реализация и итоговое видео.

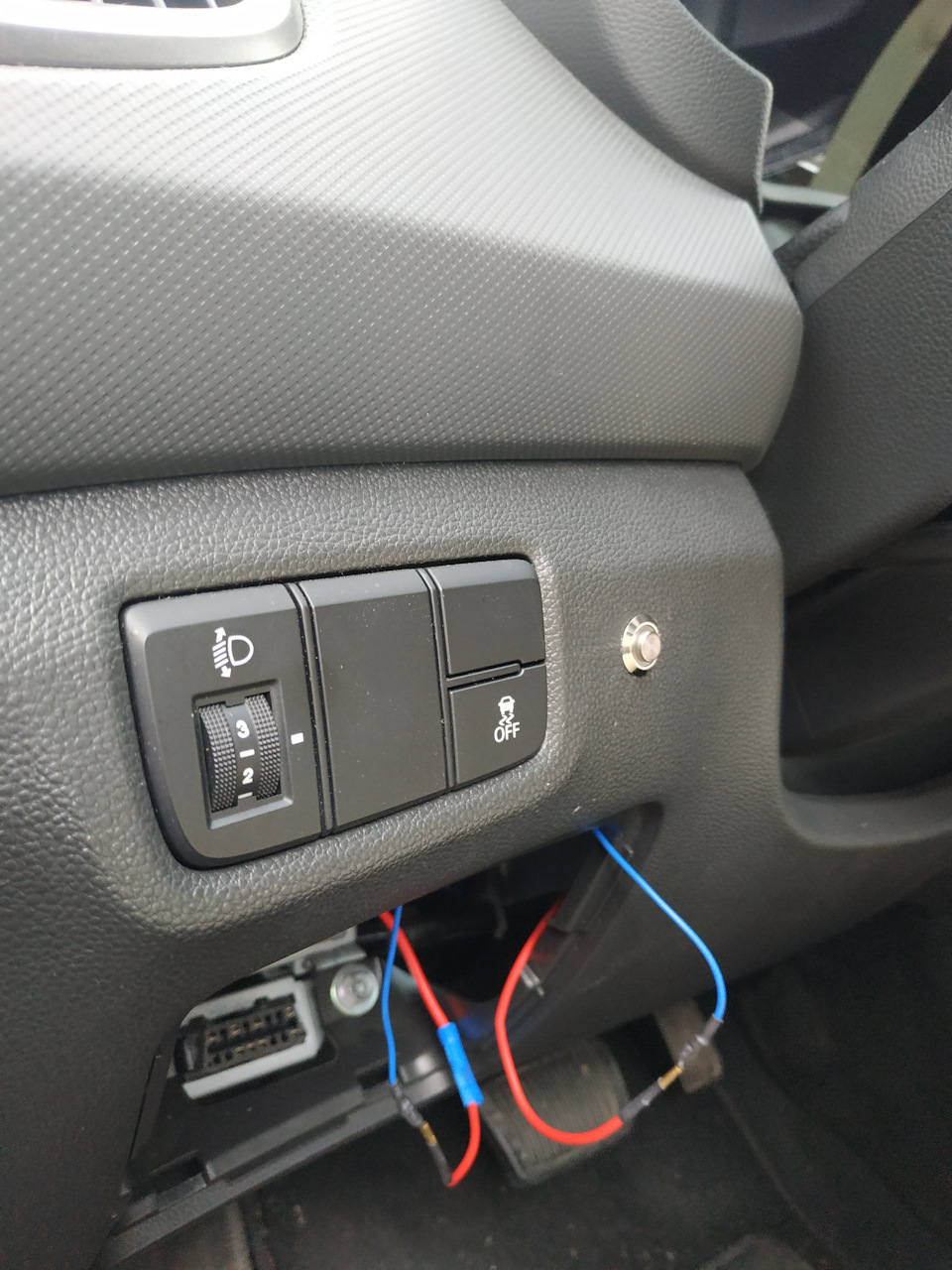

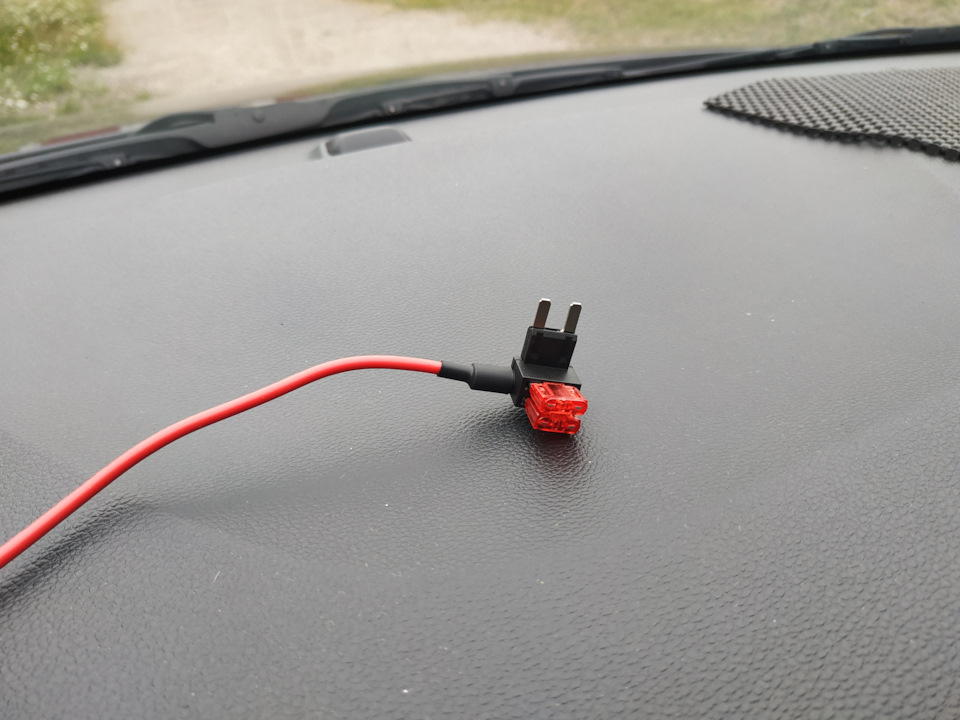

Фото в бортжурнале Hyundai Creta (1G) Врезка к проводу АСС Подключение к блоку предохранителей … с помощью специального провода с АЛИ, защищённого предохранителем Кнопка с фиксацией на панели. Фото в бортжурнале Hyundai Creta (1G) Проверка работоспособности. Обратите внимание — ключа нет, Тейес работает. Кнопка отжата, ГУ на стоянке выключен.

Теперь когда заводишь машину, ГУ включается автоматически, как и было.

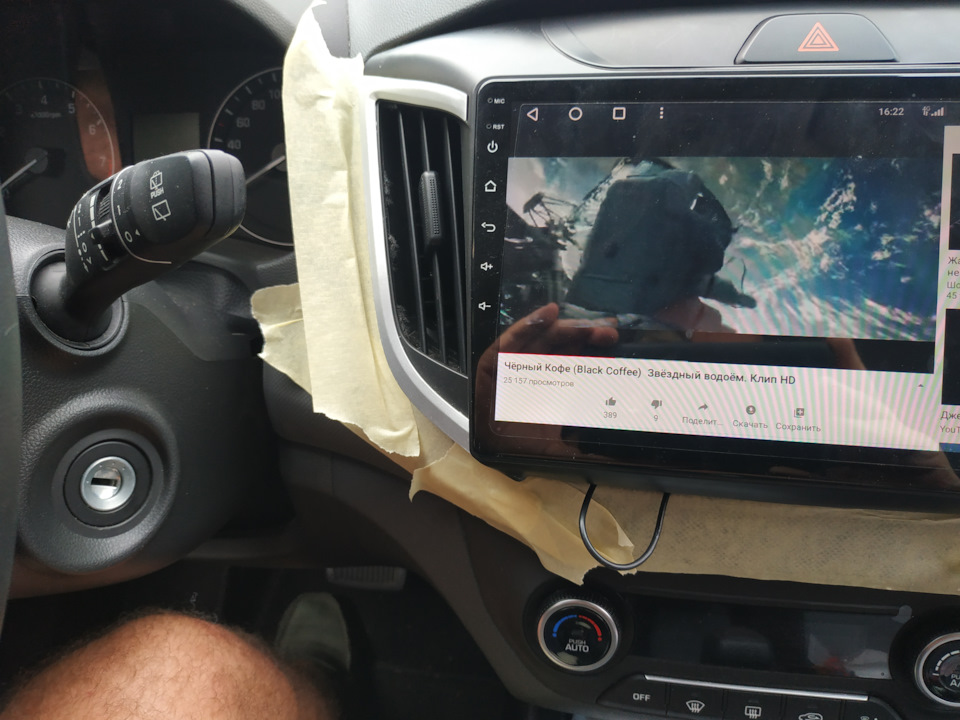

Когда зажигание выключено, можно нажатием кнопки включить/ выключить ГУ.

Более того, если открыть водительскую дверь при включенном ГУ и без ключа в замке раздается сигнал тревоги. После выключения ГУ кнопкой — сигнал пропадает! ��

Как включить магнитолу teyes без зажигания

1.По умолчанию, после выключения автомобиля, головное устройство переходит в спящий режим в течение 25 секунд. Сила потребления тока составляет 4-6 мА. Если в течение 3 дней автомобиль не заводится, то магнитола переходит в состояние полного отключения питания. После 3 дневной стоянки автомобиля, при запуске ГУ происходит перезагрузка. Если после отключения автомобиля не прошло 3 дня, то включение магнитолы происходит в течение нескольких секунд выходом из «спящего режима».

2.В состоянии «спящего режима» энергопотребление ГУ очень низкое, и составляет4-6 мА. К тому же, если снижается электрическое напряжения системы автомобиля, магнитола автоматически переходит из «спящего режима» в полное отключение. Как правило, это происходит на старых автомобилях, или автомобилях с разряженной аккумуляторной батареей.

3.Если Вы хотите чтобы головное устройство каждый раз отключалось полностью, то можете войти в заводские настройки (пароль 168) и в первом разделе отключите «режим сна». При такой настройке после выключения двигателя автомобиля, через 1 минуту устройство перейдет в режим полного отключения, без потребления электроэнергии.

4.После 50 запусков автомобиля, магнитола способна автоматически сделать одну перезагрузку. Тем самым повышается производительность системы после долгой работы.

2.Что делать если не получается соединить телефон с ГУ по Bluetooth и не переносятся телефонные контакты?

Если после установления Bluetooth соединения не получается перенести контакты телефонной книги на автомагнитолу, для синхронизации Вам необходимо включить данную настройку.

3.Для усиления сигнала радио на автомобиле Lada VESTA в комплектации SW необходимо подключить питание антенны.

Когда мы проектировали каркас устройства, мы старались изучить мнение многих пользователей и пришли к решению расположения вентилятора охлаждения снаружи корпуса. Вентилятор имеет срок эксплуатации, который составляет порядка 30000 часов, а также в результате длительной эксплуатации способен накапливать пыль. Используя внешний вентилятор, нет необходимости разбирать корпус ГУ, очень легко можно произвести чистку или если необходимо замену вентилятора.

Кроме того, когда вентилятор находится снаружи, он не занимает внутреннее пространство, повышает эффективность вентиляции и улучшает характеристики отвода тепла.

Не стоит беспокоиться о сроке службы вентилятора. Согласно простому подсчету, если пользоваться автомобилем 6 часов в день, то при сроке эксплуатации 30000 часов, теоретический срок службы вентилятора составляет 13,69 лет.

Вентилятор оказывает влияние снижение температуры процессора. После его установки температура снижается примерно на 10-20 градусов. В ходе проведенного испытания, при громкости музыки 25 и непрерывной работе устройства 5 часов, температура стабильно держалась на уровне 60 градусов. При тех же самых условиях тестирования, но без вентилятора, температура составила 70 градусов.

7.Как настроить воспроизведение видео . Пишет видео не доступно во время движения для вашей безопасности.

9.После того как Вы настроили CANBUS, как выключить значок парктроников и парковочные линии? Что делать, если кнопки перелистывания треков, регулирования громкости перепутаны, а парковочные линии перевернуты?

11.Перестали работать сенсорные кнопки слева ,(включение,домой,назад,громкость + и -) из за чего такое может быть? Может их где -то нужно настроить?

В настройках проверьте, включен или нет режим усилителя.

Если в настройках усилитель подключен, но при этом вентилятор не вращается, тогда на контрольном проводе усилителя (соответствует разъему А1) Вам необходимо проверить напряжение, должно быть 12 V. Если на проводе нет напряжения 12 V, тогда необходимо красный питающий провод вентилятора соединить с проводом ACC, а черный с массой GND. Если после подачи 12V вентилятор не вращается, тогда, скорее всего сам вентилятор вышел из строя. В таком случае, для замены вентилятора охлаждения, Вам необходимо связаться с нашей службой поддержки на Aliexpress.

Подавляющее большинство SIM-карт обладают стандартной толщиной, однако в России есть мобильные операторы, карты которых немного потоньше. Скорее всего, Вы используете такую карту, поэтому она неплотно входит в слот и контакт периодически отходит. Способ решения проблемы: попробуйте к SIM карте приклеить кусочек липкой ленты (бумагу, скотч), чтобы добавить ей нужную толщину.

Когда в настройках выставлены максимальные значения яркости экрана, иногда могут возникать непроизвольные выключения и включения экрана. В случае обнаружения данной проблемы, установите настройки подсветки экрана в соответствии с данной пошаговой инструкцией. Данной настройкой необходимо немного уменьшить яркость дисплея.

Автомобили Nissan X-Trail и Qashqai в последнем кузове имеют 3 вида комплектаций. Провода подключения и CanBus для данных комплектаций разные. Пожалуйста, посмотрите приведенную инструкцию по настройке CanBus и соединению проводов.

Чем больше газ, тем сильнее шум в магнитоле — такая проблема встречается у многих магнитол, но далеко не со всеми моделями автомобилей так случается. Для решения проблемы Вам необходимо установить волновой фильтр к плюсовому и минусовому проводам в кабеле питания устройства.

Вы можете связаться с продавцом, и он вышлет Вам волновой фильтр бесплатно.

Что делать если после обновления ПО не работает видеорегистратор?
Каким образом происходит отключение питания устройства и переход в «спящий режим».
Что делать если не получается соединить телефон с ГУ по Bluetooth и не переносятся телефонные контакты?
Для усиления сигнала радио на автомобиле Lada VESTA в комплектации SW необходимо подключить питание антенны.
Активация перелистывания треков в сторонних приложениях

В последней версии программного обеспечения по умолчанию уже реализована функция пролистывания треков при помощи клавиш руля в сторонних приложениях. Пожалуйста, скачайте последнюю версию ПО.

Если Вы столкнулись с какой-либо неразрешимой проблемой, Вы можете попробовать восстановить заводские настройки на устройстве. Нажмите здесь, чтобы посмотреть как это сделать.

Как долго магнитола выключается? Вот например, глушишь машину, потом спустя час заводишь а магнитола как будто выходит из спящего режима а не включается полностью с логотипом загрузки и надписи teyes

Если при движении автомобиля не воспроизводится видео, то необходимо в вкладке «общие настройки» включить функцию «настройки тормоза».

Nissan Qashqai J10 и J11 отличаются. На J10 не нужен CANBUS, нужно лишь произвести определенные настройки в магнитоле и можно пользоваться кнопками руля.

Вы можете посмотреть видео здесь.

Если в Вашей машине установлен штаный усилитель, вам необходим CANBUS. Вам необходимо подключить CANBUS и соединить провод AMP-C. После чего настроить CANBUS. Если в Вашем автомобиле нет штатного услителя, вам не надо производить настройки CANBUS.

1. На магнитоле в настройках включено USB 2.0

2. Приложение Carplay обновлено до последней версии.

Вы можете изменить заставку (для этого долго нажимайте на пустом месте на экране) и поставить изображение из галереи обоев или со съемного носителя. Можно установить живые обои. Вы также можете перенести на главный экран необходимые Вам ярлыки. На модели СС2 есть возможность выбрать экран с предыдущих моделей.

Если после сопряжения Bluetooth не получается перенести контакты телефонной книги на автомагнитолу, для синхронизации Вам необходимо включить данную настройку.

Откройте Настройки->Системные настройки->Параметры разработчика. Введите пароль 168. В трех пунктах: Анимация окон, Анимация переходов и длительность анимации — выберете значение 0,5.

1. После выключения зажигания ГУ автоматически переходит в спящий режим. При этом, то, что было на экране, сохраняется до следующего включения. Например, перед уходом в спящий режим были включены Яндекс-карты, то после последующего включения ГУ они продолжат работу.

2. Создавая устройство, разработчики в первую очередь думали о безопасности пользователей. Представим такую ситуацию: водитель после включения зажигания хочет немедленно дать задний ход, но из-за автоматически запускающихся приложений переключение ГУ в режим камеры заднего вида задержится, либо будет воспроизводится с помехами. Это может привести к трудностям в управлении автомобилем, поэтому пока что мы решили отказаться от функции автозапуска приложений.

1.Пожалуйста, убедитесь, что в устройстве Вы выбрали верные настройки CUNBUS. Сравните с картинкой (но выберите свою модель):

Как зайти в настройки CANBUS? Посмотрите обучающий видеоролик:

2.Проверьте по схеме, CUNBUS должен быть подключен в разъем C:

После того как Вы настроили CANBUS, как выключить значок парктроников и парковочные линии? Что делать, если кнопки перелистывания треков, регулирования громкости перепутаны, а парковочные линии перевернуты?

Пожалуйста, посмотрите на картинку и выберете подключение для Вашей модели машины

Потом также нужно будет выбрать соответствующие настройки CANBUS

Вам необходимо провести обужение сенсорных кнопок экрана.

Есть две причины, из-за которых Вы можете столкнуться с подобной проблемой:

1.Проверьте, правильно ли подключен провод для заземления камеры. Переведите мультиметр в режим измерения сопротивления (как на картинке), и замерьте сопротивление. Чем меньше значение, тем лучше.

Сравните с картинкой:

2.Машины некоторых немецких и американских марок при запуске двигателя выдают очень нестабильное напряжение, что ведет к плохой работе камеры заднего вида и мерцанию изображения. Для того, чтобы решить это проблему, Вам необходимо установить волновой фильтр. Свяжитесь с продавцом, и если Ваша машина действительно в нем нуждается, то мы бесплатно отправим Вам волновой фильтр.

В последних версиях прошивок ГУ Teyes приложение OBD уже установлено.
Если вы хотите скачать установочный файл приложения, вы можете сделать это по данной ссылке.

Перед выполнением подключения к OBD сканеру, отключите соединение Bluetooth с Вашим телефоном, если он был подключен ранее к магнитоле. Подключите его обратно после соединения магнитолы с OBD адаптером.

Найдите в автомобиле диагностический разъем и подлючите OBD адаптер Teyes.

Войдите в приложение «Телефон-Bluetooth» и выполните поиск OBD адаптера.
Соединение со сканером выполняется всего один раз.
Все следующие соединения с OBD сканером будут производиться автоматическими.

Если по периметру экрана появилась серо-белая окантовка, необходимо произвести настройку параметров монитора.

Так как в настоящее время в производстве ГУ применяются несколько видов мониторов, пожалуйста, установите оптимальное соотношение цветов и яркости.

1. По умолчанию, после выключения автомобиля, головное устройство переходит в спящий режим в течение 25 секунд. Сила потребления тока составляет 4-6 мА. Если в течение 3 дней автомобиль не заводится, то магнитола переходит в состояние полного отключения питания. После 3 дневной стоянки автомобиля, при запуске ГУ происходит перезагрузка. Если после отключения автомобиля не прошло 3 дня, то включение магнитолы происходит в течение нескольких секунд выходом из «спящего режима».

2. В состоянии «спящего режима» энергопотребление ГУ очень низкое, и составляет4-6 мА. К тому же, если снижается электрическое напряжения системы автомобиля, магнитола автоматически переходит из «спящего режима» в полное отключение. Как правило, это происходит на старых автомобилях, или автомобилях с разряженной аккумуляторной батареей.

3. Если Вы хотите чтобы головное устройство каждый раз отключалось полностью, то можете войти в заводские настройки (пароль 168) и в первом разделе отключите «режим сна». При такой настройке после выключения двигателя автомобиля, через 1 минуту устройство перейдет в режим полного отключения, без потребления электроэнергии.

4. После 50 запусков автомобиля, магнитола способна автоматически сделать одну перезагрузку. Тем самым повышается производительность системы после долгой работы.

Часто задаваемые вопросы

2.Что делать если не получается соединить телефон с ГУ по Bluetooth и не переносятся телефонные контакты?

3.Для усиления сигнала радио на автомобиле Lada VESTA в комплектации SW необходимо подключить питание антенны.

Машины некоторых корейских и японских марок изначально снабжены USB 1.1. Однако в комплект ГУ Teyes SPRO входит 3 разъема USB 2.0, поэтому советуем Вам использовать их. Скорость передачи данных USB 2.0 намного выше, чем у 1.1., и, — что самое важное. — регистратор Teyes X5 будет работать с ГУ Teyes только через соединение USB 2.0.

Как переключаться между USB 1.1 и 2.0:

13.После того как Вы настроили CANBUS, как выключить значок парктроников и парковочные линии? Что делать, если кнопки перелистывания треков, регулирования громкости перепутаны, а парковочные линии перевернуты?

14.Как долго магнитола выключается? Вот например, глушишь машину, потом спустя час заводишь а магнитола как будто выходит из спящего режима а не включается полностью с логотипом загрузки и надписи teyes

Здравствуте! Все верно, магнитола переходит в спящий режим для того чтобы загрузка происходила быстро (но при этом напряжение аккумуляторной батарее не теряется. Если напряжение опустится, то магнитола автоматически отключится) Эту функцию Вы можете отключить (посмотрите данные фото)

16.Как настроить воспроизведение видео . Пишет видео не доступно во время движения для вашей безопасности.

17.На машине Мазда 6 GH подключил CANBUS, однако отображение климата контроля, открытых дверей не работает, кнопки руля не настраиваются. Что делать?

2.Проверьте по схеме, CUNBUS должен быть подключен в разъем C:

18.При включении камеры заднего вида на экране ГУ изображение не стабильное, картинка иногда дрожит и полосит. С чем это связано?

Есть две причины, из-за которых Вы можете столкнуться с подобной проблемой:

1.Проверьте, правильно ли подключен заземлительный провод камеры. Переведите мультиметр в режим измерения сопротивления (как на картинке), и замерьте сопротивление. Чем меньше значение, тем лучше.

Сравните с картинкой:

Здравствуйте! Вы можете изменить заставку (для этого долго нажимайте на пустом месте на экране) и поставить изображение из галереи обоев или со съемного носителя. Можно установить живын обои. Вы также можете перенести на главный экран необходимые Вам ярлыки. Интерфейс как у MAX CC на SPRO не доступен. Возможно, в будущем появится возможность полностью менять вид главного экран SPRO.

20.Сегодня получил на Солярис 4/64, первый раз запустил все ок работает интернет и Яндекс навигатор. Пару часов стояла заглушена, потом сел завел во всех приложениях есть интернет, а в Яндекс навигаторе нет, входит в мой аккаунт но не грузит карты, показывает направление от GPS но ни пробки ни карты не грузит. Переустанавливал Яндекс навигатор, очищал кеш прилодения, просто перезагружали ГУ, удалял добавленный WiFi и добавлял по нлвой, без изменений, даже просто в браузере есть интернет. В чем может быть проблема ?

Есть 2 способо решения проблемы:

1. В настройках включите передачу данных по сети интернет для приложения Яндекс-карты

Нажмите здесь, чтобы посмотреть подробности.

2. Восстановите заводские настройки

Нажмите здесь, чтобы посмотреть подробности.

1.Чем больше газ, тем сильнее шум в магнитоле — такая проблема встречается у многих магнитол, но далеко не со всеми моделями автомобилей так случается. Для решения проблемы Вам необходимо установить волновой фильтр к плюсовому и минусовому проводам в кабеле питания устройства.

Вы можете связаться с продавцом, и он вышлет Вам волновой фильтр бесплатно.

22.На машине Nissan Qashqai J11(2017 г.в.) подключил CANBUS, однако отображение климат-контроля, открытых дверей не работает, кнопки руля не настраиваются. Что делать?

Пожалуйста, посмотрите на картинку и выберете подключение для Вашей модели машины

Потом также нужно будет выбрать соответствующие настройки CANBUS

Здравствуйте! Qashqai j10 и J11 отличаются. На j10 не нужен CANBUS, нужно лишь произвести определенные настройки в магнитоле и можно пользоваться кнопками руля.

Вы можете посмотреть видео здесь:

24.Перестали работать сенсорные кнопки слева ,(включение,домой,назад,громкость + и -) из за чего такое может быть? Может их где -то нужно настроить? Заранее СП!АСИБО

Здравствуйте! Вам необходимо провести обужение сенсорных кнопок экрана. Пожалуйста, посмотрите данное видео

Здравствуйте! Если в Вашей машине установлен штаный усилитель, вам необходим CAN BUS. Вам необходимо подключить CANBUS и соединить провод AMP-C. После чего настроить CANBUS. Если в Вашем автомобиле нет штатного услителя, вам не надо производить настройки CANBUS

По общим вопросам Вы можете обратиться у списку часто задаваемых вопросов или проконсультироваться со службой клиентской поддержки. По сложным техническим вопросам Вы можете связаться напрямую с китайскими инженерами в WhatsApp по номеру:

+86 136 8496 4012
+86 189 2939 1445

Так как техническая служба TEYES состоит из граждан KHP, могут быть некоторые задержки в общении. Но в нашей компании также есть профессиональная команда переводчиков, которая помогает в переводе технических вопросов на русский язык. Спасибо за Ваше понимание и поддержку.

1. На магнитоле в настройках включено USB 2.0

2. Приложение Carplay обновлено до последней версии.

1. По умолчанию, после выключения автомобиля, головное устройство переходит в спящий режим в течение 25 секунд. Сила потребления тока составляет 4-6 мА. Если в течение 3 дней автомобиль не заводится, то магнитола переходит в состояние полного отключения питания. После 3 дневной стоянки автомобиля, при запуске ГУ происходит перезагрузка. Если после отключения автомобиля не прошло 3 дня, то включение магнитолы происходит в течение нескольких секунд выходом из «спящего режима».

2. В состоянии «спящего режима» энергопотребление ГУ очень низкое, и составляет4-6 мА. К тому же, если снижается электрическое напряжения системы автомобиля, магнитола автоматически переходит из «спящего режима» в полное отключение. Как правило, это происходит на старых автомобилях, или автомобилях с разряженной аккумуляторной батареей.

3. Если Вы хотите чтобы головное устройство каждый раз отключалось полностью, то можете войти в заводские настройки (пароль 168) и в первом разделе отключите «режим сна». При такой настройке после выключения двигателя автомобиля, через 1 минуту устройство перейдет в режим полного отключения, без потребления электроэнергии.

4. После 50 запусков автомобиля, магнитола способна автоматически сделать одну перезагрузку. Тем самым повышается производительность системы после долгой работы.

1. По умолчанию, после выключения автомобиля, головное устройство переходит в спящий режим в течение 25 секунд. Сила потребления тока составляет 4-6 мА. Если в течение 3 дней автомобиль не заводится, то магнитола переходит в состояние полного отключения питания. После 3 дневной стоянки автомобиля, при запуске ГУ происходит перезагрузка. Если после отключения автомобиля не прошло 3 дня, то включение магнитолы происходит в течение нескольких секунд выходом из «спящего режима».

2. В состоянии «спящего режима» энергопотребление ГУ очень низкое, и составляет4-6 мА. К тому же, если снижается электрическое напряжения системы автомобиля, магнитола автоматически переходит из «спящего режима» в полное отключение. Как правило, это происходит на старых автомобилях, или автомобилях с разряженной аккумуляторной батареей.

3. Если Вы хотите чтобы головное устройство каждый раз отключалось полностью, то можете войти в заводские настройки (пароль 168) и в первом разделе отключите «режим сна». При такой настройке после выключения двигателя автомобиля, через 1 минуту устройство перейдет в режим полного отключения, без потребления электроэнергии.

4. После 50 запусков автомобиля, магнитола способна автоматически сделать одну перезагрузку. Тем самым повышается производительность системы после долгой работы.

Если вы столкнулись с какой-либо неразрешимой проблемой, Вы можете попробовать восстановить заводские настройки на устройстве. Нажмите здесь, чтобы посмотреть как это сделать.

Как зайти в настройки CANBUS? Посмотрите обучающий видеоролик: Как зайти в настройки CANBUS

Если возникли трудности в поиске своего автомобиля,то попробуйте найти его тут

2.Проверьте по схеме, CUNBUS должен быть подключен в разъем C:

Пожалуйста, посмотрите на картинку и выберете подключение для Вашей модели машины

Потом также нужно будет выбрать соответствующие настройки CANBUS

Вам необходимо провести обужение сенсорных кнопок экрана.

Есть две причины, из-за которых Вы можете столкнуться с подобной проблемой:

Сравните с картинкой:

1) Найдите в автомобиле диагностический разъем и подлючите OBD адаптер Teyes

2) Войдите в приложение «Телефон-Bluetooth» и выполните поиск OBD адаптера.

3) Соединение со сканером выполняется всего один раз.

4) Все следующие соединения с OBD сканером будут производиться автоматическими.

Teyes Community / Сообщество Teyes

Teyes Community / Сообщество Teyes запись закреплена

Серёжа Серёжа

Дмитрий Сущевский

Сергей Соломатин

Дмитрий Сущевский

Аркадий Хазов

Юрий Федоров

Если есть режим acc то в сон будет уходить! Если его нет в любом положении будет жрать. Сам столкнулся на новой Гранте, замок без асс, что в положении выкл, что в сон, за 2 дня сжирала аккумулятор в ноль, пока кнопку не поставил!

Александр Чечерин

Юрий Федоров

У меня к магнитоле 2 провода питания. Красный постоянный + для сохранения настроек, желтый при включённом зажигании подаёт +на включение. Я желтый подключил на красный чтобы магнитола всегда была включена и на разрыв между желтым и красным кнопку поставил, приехал домой отключил!

Как выключить магнитолу Teyes

В современных автомобилях магнитола играет важную роль в обеспечении комфортного путешествия.

Содержание:

Teyes — это бренд, производящий автомобильные мультимедийные системы. го выделяют многие автолюбители, и на то есть ряд причин.

Во-первых, это качество звука. Поскольку компания использует передовые технологии для его обработки, звучание получается четким и мощным. Во-вторых, это возможность поддерживать видео-файлы и даже фотографии, благодаря USB-портам, лотам SD-карт и Bluetooth-соединению. Третье — наличие навигации. Многие модели Teyes имеют встроенную систему навигации GPS. Они обеспечивают точные карты и навигацию, что помогает легко ориентироваться на дороге и достичь пункта назначения.

Также, многие магнитолы Teyes поддерживают функцию подключения к смартфону через Bluetooth или USB. Это позволяет использовать голосовые команды, принимать и совершать вызовы, отправлять сообщения и воспроизводить музыку прямо со смартфона.

Однако, несмотря на все преимущества, иногда возникает необходимость полностью выключить магнитолу, например, если нужно сэкономить заряд аккумулятора или водитель просто не хочет использовать ее функции в данный момент.

Настройки экрана магнитолы Teyes

Перед тем как рассмотреть способы выключения магнитолы Teyes, давайте познакомимся с настройками экрана, которые вам понадобятся.

Вход в режим настроек.

Чтобы получить доступ к настройкам магнитолы Teyes, откройте главное меню и найдите пункт «Settings» или «Настройки». Обычно он представлен значком шестеренки.

Регулировка яркости.

В разделе настроек экрана вы можете регулировать яркость для достижения наиболее комфортного вида отображения. Найдите опцию «Brightness» или «Яркость» и используйте слайдер для изменения уровня яркости.

Выключение экрана.

Некоторые модели магнитол Teyes позволяют выключить экран полностью для экономии энергии. В настройках найдите опцию «Screen Off» или «Выключить экран» и активируйте ее.

Выключение магнитолы Teyes

Существует несколько способов выключения магнитолы Teyes, которые можно использовать в зависимости от модели и настроек устройства.

Выключение с помощью кнопки питания.

В большинстве моделей магнитол Teyes есть физическая кнопка питания, которую можно использовать для выключения устройства. Обычно она расположена на передней панели магнитолы. Просто удерживайте ее нажатой в течение нескольких секунд, пока устройство полностью не выключится.

Выключение через приложение.

Некоторые модели магнитол Teyes можно связать с мобильным приложением, которое предоставляет дополнительные функции управления. В этом приложении обычно есть опция выключения системы. Скачайте его на мобильный телефон и откройте, найдите соответствующую функцию выключения и активируйте ее.

Выключение через режим сна.

Некоторые магнитолы Teyes имеют специальный режим «Сон» или «Spro», который позволяет устройству перейти в энергосберегающий режим. В этом режиме магнитола будет потреблять минимальное количество энергии, но останется включенной. Чтобы войти в режим «Сон» или «Spro», найдите соответствующую опцию в настройках или на главном экране.

Помните, что точные настройки и функции могут различаться в зависимости от модели магнитолы Teyes, поэтому рекомендуется обратиться к инструкции по эксплуатации вашего устройства для получения более подробной информации о выключении и настройках.

Будьте внимательны при выключении магнитолы Teyes, чтобы не повредить устройство. Следуйте указаниям производителя и наслаждайтесь ее комфортным использованием в автомобиле.

Зачем нужно выключать магнитолу

Есть несколько важных причин, почему это стоит делать:

Экономия энергии. Выключение магнитолы после использования поможет сэкономить энергию автомобильной аккумуляторной батареи, особенно если он не используется в течение продолжительного времени.

Предотвращение несанкционированного доступа. Если оставить устройство включенным, кто-то может попробовать получить доступ к вашей системе и использовать ее функции без вашего разрешения. Отключение поможет предотвратить такую возможность и защитить вашу конфиденциальность и безопасность.

Удлинение срока службы. Регулярное отключение магнитолы может помочь продлить ее срок службы.

Меньшая нагрузка на систему автомобиля. Это особенно важно в случае старых машин с менее мощной электрической системой, где постоянная работа магнитолы может привести к проблемам с электроснабжением.

Возможные ошибки

Сброс настроек

Сброс настроек может происходить из-за того, что клема, находящаяся в ключе зажигания может быть окислена. Это может происходить вследствие нарушения изоляции свинцовых контактах или проводов.

Сброс настроек также может происходить из-за неисправности предохранителя в машине. Для устранения этой проблемы необходимо проверить все предохранители. В салоне и под капотом нужно осмотреть все линии подключения, они должны быть под напряжением, даже при отсутствии ключа зажигания.

Из-за этого при отключении магнитолы у нее могут сбиваться настройки. В большинстве моделей существует провод, который отвечает за сохранение настроек. Но именно из-за него возникает большинство проблем, в том числе связанные с потерей напряжения.

Слышны щелчки при выключении

Периодические щелчки при работе мотора или выключении могут возникать из-за разных неисправностей. Для решения этой проблемы необходимо изучить как работает энергосистема в автомобиле. Из-за того, что там возникают скачки напряжения при выключении — проявляются помехи в виде щелчков.

Изначально магнитола имеет защиту от таких перепадов, но иногда происходят небольшие сбои из-за выхода гасителя помех.

Заключение

Отключение магнитолы может потребоваться по разным причинам : от возникновения неполадок и принудительного обновления, до экономии энергии транспорта. Зачастую магнитола очень сильно сажает аккумулятор, поэтому при активном пользовании необходимо следить за тем, чтобы при выходе из автомобиля на устройство не подавалось питание. Поэтому важно знать как это правильно сделать и не тратить заряд.

Как подключить теайс сс3 без включения зажигания

Много ребят ко мне обращаются с вопросами по установке, настройке и использованию. Поэтому решил создать отдельный пост в бортжурнале с подробным пояснением и описанием всех моментов, с которыми может столкнуться будущий владелец.
Teyes + Touareg NF/FL
+ подогрев руля = работает
+ подогрев лобового стекла = работает
+ подходит для замены как RCD-550, так и RNS-850 (нужно выбрать нужный вариант проводки на Али при заказе)
+/– сигнал Радио ловит слабее, чем штатная магнитола (критично для жителей области)
– не поддерживается круговой обзор 360º
– не поддерживается управление таймером автономки
По комплектации
+ адаптер радиоантенны
+ переходник для камеры ЗХ fakra-RCA
+ переходник для обхода блока динамических линий (актуально только для Touareg выпуска до середины 2016г, т.к. позже ставились камеры без данного блока. С новой камерой, сохраняются заводские линии)
+ Canbus Box (сверяйте при получении, должен быть Hiworld с указанием модели «Touareg 2011-2017» или «Touareg 2017» и количество пинов должно быть 20 шт. Распространены случаи ошибок при комплектации. Как правило, с 2021 года Canbus Box идут со свежей прошивкой, поэтому обновлять не нужно)
+ Антенна GPS
+ Антенна GSM
+ Антенна 5ггц WiFi
+ Дополнительно жгут проводов (только в комплекте CC3) для выносной sim-карты и RCA линейных выходов для стороннего усилителя.
+ Подарочная камера (которую по желанию можно установить спереди)
+ Переходная рамка (у которой нужно подпилить основания нижних креплений, чтобы магнитола стала на свое место)
– нет внешнего микрофона (а он нужен).
Рекомендую купить
+ Два внешних микрофона: микрофон VAG + микрофон 3.5мм
+ Камеру ЗХ в ручку багажника (у кого нет вообще) – ссылка (берите «Вариант D»)
+ Двойную USB розетку (для встраивания в верхний ящик) — ссылка (USB 2.0 будет достаточно, т.к. USB 3.0 магнитолой не поддерживается)

Установка
1. Снятие RCD-550 можно найти в интернете (не включайте зажигание, с отключенной кнопкой подушки безопасности, иначе получите ошибку подушек).
2. Сборка рамки и проводов Teyes интуитивно понятен, трудно что-то перепутать.
3. Подключение PIN to PIN — тоже нужно постараться, чтобы что-то перепутать.
4. Комплектную антенну GPS и GSM рекомендую спрятать в правой стойке, а 5ггц WiFi можно приклеить в шахте магнитолы.

Настройка – Кнопка-Снежинка
Первым рекомендую вывести плавающую «кнопку-снежинку» на экран, для быстрого доступа панели климата Меню -> приложение Ассистент:
Отображать кнопку =вкл
Автозапуск =вкл
Протокол кондиционирования =вкл
*сначала может появиться обычная кнопка, но если пару раз поменять настройка Canbus она превратится в снежинку
Настройка – Canbus
Эта настройка отвечает за считывание информации с бортового компьютера машины, а так же управлением настройки
Настройки -> Устройство -> Настройки Canbus:
Hiworld = Volkswagen = Touareg = VW2017

Настройки магнитолы под Touareg
Настройки -> Завод -> Код 168 -> Доп.параметры:
Отображать парктроники =вкл
Отображать линии заднего хода =вкл
Отображать панель климат-контроля =выкл (иначе будет постоянно вылезать и раздражать)
Отображать открытие/закрытие дверей =выкл (на приборке отображается, зачем дублировать?)
Инверсия переключения треков =вкл (т.к. на руле перепутаны перекл. кнопки < > вперед-назад)

Настройки -> Завод -> Код 168:
Отключение ГУ =сон
Монокуляр 360 =выкл
Активация 360 =выкл (отключает кнопку «360» при движении задним ходом, магнитола не поддерживает Area View 360º)

Настройки -> Общие:
Подсветка =по времени и Время =по GPS (яркость экрана будет меняться от Захода до Заката. Не забудьте отрегулировать яркость экрана днем и ночью) Цвет кнопок -> красный =5 / синий =0 / зеленый =0 (кнопки будут светится тусклым белым светом, как на приборке и в верхней строке магнитолы. Кажется это наиболее оптимально, т.к. красный не совпадает с общей подсветкой кнопок)

Откл. синхронизации контактов
ВАЖНО ! — если у вас Android телефон, выполните отключение синхронизации контактов. За магнитолой было замечено удаление контактов из телефонной книги у владельцев Android телефонов. Инженеры Teyes утверждают, что уже починили этот баг в новых прошивках, но пользователи жалуются. По своей сути, эта синхронизация не нужна, т.к. телефонная книга загружается по Bluetooth в магнитолу.
Настройки -> Личное -> Аккаунты -> [ваш аккаунт] -> Синхронизация аккаунта:
Контакты = выкл

Доработки
Основная часть работ была описана в первом посте, когда я еще устанавливал сс2 с Android 8.1. Там есть фото, как и где я установил USB розетку , номер VAG плавника-антенны GPS+GSM , ссылки на переходники и провода и т.д. Так же, есть мой отдельный пост по установке поршаковского сабвуфера в нишу запаски — ссылка для перехода

Теперь новенькое
Установка микрофона
Бюджетный способ установки внешнего микрофона. Ссылки на два микрофона приведены вверху статьи. Из этих двух микрофонов делаем один – разбираем корпуса микрофонов. VAG-овский открывается канцелярским ножом, а китайски нужно аккуратно распилить. Затем заменить в корпусе VAG микрофон на китайский с 3.5мм разъемом. Рекомендую заложить маленький кусочек поролончика (ветро-фильтра) в корпус, чтобы убрать высоко-частотные шумы. Поролончик должен быть свободным, не нужно его пресовать иначе снизите чувствительность микрофона.

После этого, я ооочень рекомендую отключить встроенный микрофон — иначе качественный звук будет перебиваться встроенным микрофоном. Для этого нужно отщелкнуть маленькую крышку сзади магнитолы и отключить плату подсветки кнопок. Заклеиваем два верхних контакта скотчем и собираем обратно.

Замена камеры на AHD 720p

У меня была штатная камера ЗХ старого образца, с разрешением 680х400. Соблазнился купить китайскую и скажу, что не пожалел (ссылка приведена вверху). Купил «вариант D» угол обзора одинаковый, а качество превосходное. Детализация лучше, машины вдалеке на парковке теперь видны, а в ночное время светочувствительность раза в три выше. В общем, если ваша машина выпуска до середины 2016г — рекомендую. При установке нужно отрезать два контрольных провода: белый и зеленый — которые отвечают за статические линии и переключение на AHD 720 сигнал. Питание камеры можно прокинуть от розетки 12 вольт в багажнике – камера будет всегда включена, когда авто заведено + в новой прошивке CC3 она работает как видео-регистратор

Настройка камеры ЗХ

Мой опыт настройки камеры привел меня к следующей формуле:
1) Немного корректирую яркость, цвет и контраст до значений на фото 1, затем захожу в Настройка линий
2) В Настройках линий, перед началом делаю Сброс настроек
3) Первым действием — увеличиваю параметр Угол обзора, до тех пор, пока дальняя желтая линия станет на чуть-чуть выше полоски разделения кнопок "Высота камеры" и "Угол камеры"
4) Вторым действием — уменьшаю параметр Высоты камеры, так чтобы 4 зеленых черточки выглядывали над окном настроек.
5) Последним, остается подкорректировать Горизонтальное смещение (я ориентируюсь по выпуклым полоскам хромированной накладки) и Ширину (ставлю ползунок ровно между кнопками "Стиль 1" и "Стиль 2")

Правильная фаза динамиков
99% что во всех комплектных переходниках перепутан "+" и "-" на динамики. Это трудно определить на слух, но при правильной распиновке фаз динамиков, басы играют более чисто и "пружинисто". При неправильном подключении, катушка динамика работает в обратную сторону (во внутрь двери). Для проверки распиновки потребуется тестер. Если накинуть иглы тестера плюс на плюс и минус на минус: при правильной распиновке, будет положительное значение, а при неправильной распиновке – отрицательное. Поправить это не трудно, достаточно взять скрепку и на переходнике поменять местами провода + <=> –. Перед тем как вставлять обратно — советую немного отогнуть язычок фиксации на самом пине:

Замена аудио-усилителя (хирургия)
Звук у CC3 на порядок выше, чем у штатной балалайки RCD-550, но тем не менее его можно доработать. Кстати, когда я ставил свою предыдущую ГУ CC2 жене в Golf Plus вместо 1 din Pioneer, я понял, что Teyes не дотягивает до уровня Pioneer. Был куплен и перепаян аудио усилитель Pioneer PA2030A 4x60w вместо TDA7851L 4x45w. Думаю найти и купить такой усилитель на просторах интернета у вас не составит труда, а перепаять его можно в любой мастерской по ремонту мобилок. Результат? — Да, он есть! Пропали искажения звуков от середины громкости и штатные динамики перестали «пердеть» на басах. 60w — это то, что нужно! При желании и свободном времени, следующим этапом будет шумка + замена динамиков — но пока не уверен в этом. Мои настройки эквалайзера с TDA 7851L и Pioneer PA 2030A (на задний ряд уменьшен уровень низких частот, т.к. у меня стоит сабвуфер).

Установка чипа CarPlay (хирургия)
На самом деле это сомнительная опция, можно не ставить, т.к. возможности Teyes магнитолы достаточно широки. Функционально iPhone ничем новым магнитолу не дополнит. А в ГУ выпущенных с 2021-го этот чип уже имеется на борту. Ну а у меня руки чесались его припаять.
Лайфхак, для тех у кого чип CarPlay — Как включить раздачу интернета с ГУ, чтобы она не выключалась после сна? Нужен любой iPhone со свежей версией ПО (

от iOS 13 и выше).
1) Сделать один раз сопряжение iPhone и ГУ через приложение CarLink.
2) Затем на телефоне разъединить подключение и отключить автоматическое подключение.
3) Далее в Настройки -> Сеть -> Точка доступа: включить точку доступа и поменять имя сети и пароль
Теперь можно подключаться любым телефоном к ГУ по wifi и магнитола будет всегда раздавать интернет (в штате, перезагрузка или сон магнитолы, выключали раздачу). Так как у меня оригинальная VAG антенна-плавник на крыше, прием сигнала на порядок выше. В командировках по трассе магнитола заметно лучше держит связь, чем телефон — поэтому я пользуюсь данной функцией.

Цвет кнопок (хирургия)

Со стоковой платой подсветки кнопок нет возможности добиться нужного цвета и яркости, который бы совпадал с подсветкой кнопок автомобиля. Подпаяв конденсаторы SMD 0603 (0803 -тоже подойдут) 1000пФ прямо на выводы транзисторов можно настроить нужный насыщенный цвет и яркость от 0 до 100%.

Датчики Teyes TPMS

У меня установлен заводской VW TPMS, но в машину жены и другу поставили Teyes-овский TPMS. Нареканий нет, по функционалу больше чем заводские – контролируют не только давление, но и температуру. Это может быть полезным, в случае если суппорт подклинивает и греет ступицу. Так же, они разборные, для замены батареек, чего нет в заводских.

Видео-регистратор Teyes X5
Обычный регистратор, с возможностью настройки и управления с магнитолы. Кто включает Teyes Vision на главном экране (для деток), бонусом будут отображаться препятствия перед 3D машинкой. В общем, от регистратора я много не ожидал, он как огнетушитель или аптечка в машине – необходимы. Правда хотелось бы функцию распознавание знаков.
*Признаю только одну полезную функцию ADAS в регистраторе — звуковое оповещение о начале движения, когда в пробке (или на светофоре) авто спереди поехало вперед (помогает, если я этим временем залипаю в телефоне).

OBD II
У меня есть и 1-е и 2-е поколение. Если с первым могут работать сторонние программы, то второе у меня не получилось подружить. Штатная программа OBD толком ничего полезного не даст, кроме напряжения сети. Она даже не видит ошибок. А вот купил я ELM 327 v1.5 Bluetooth — довольно мощное устройство на уровне VCDS, показывает и стирает ошибки, программирует (правда я не рискую программировать по BT). И для меня самое полезное — отображает температуру масла АКПП, а Тиайс-овский OBD первого поколения этого не читал. Очень удобно на трассе при нагрузках или при поездке по пескам следить за этими показателями, т.к. на приборке данные по температуре ОЖ сильно сглаживается (от 75ºс — 120ºс).

Программные доработки
Ну это уже знакомо для вас — модифицированные патчи приложений Автомобиль и Парктроников + Бутанимация. Патчи освежил под новые версии прошивок 2021 года для SPRO Plus / CC2 Plus / CC3. Но вот есть небольшой нюанс — если для SPRO+ и CC2+ эти патчи на новые прошивки 2021г ставятся без проблем, то с CC3 не так все просто! Компания Teyes, толи хотела защитить свое ПО, толи добавить супер удобную функцию обновления по воздуху через приложение FOTA для CC3 — в итоге после чего, не возможно установить любые патчи (кроме официальных) – устройство CC3 уходит в бутлуп. Если вы планируете поставить мои модифицированные патчи на CC3 — то вам нужно скачать актуальную новую прошивку Vincent Vega Edition от Gordgelin:

MOD CC3 No FOTA 15.06.2021 — скачать
MOD CC3 No FOTA 24.07.2021 — скачать
MOD CC3 No FOTA 01.12.2021 — скачать
MOD CC3 Vincent Vega Edition 15.01.2022 — перейти на страницу скачивания

В мод прошивке CC3 no FOTA:
+ Прошивка перенесена на старый формат разделов для возможности её модификации
+ Отсутсвует FOTA и вшит ROOT
+ Удалены приложения: TPMS, Google Maps, YouTube и Spotify
+ Увеличен список приложений для установки в PIP окно
+ В эфирном радио убран АМ диапазон
+ Корректная работа оповещений антирадаров
+ Bluetooth звонилка не на весь экран
+ Исправлена проблема с невозможностью активировать камеру заднего вида на некоторых устройствах.
+ Частично исправлена работа новых версий Яндекс Навигатора в окне рабочего стола старого интерфейса СС3
+ Заменена стандартная галерея на QuickPic

Модифицированные патчи:
Для SPRO Plus + CC2 Plus + CC3 mod no FOTA (или СС3 Vincent Vega Edition).
! ВАЖНО ! — не ставьте патчи на стоковые прошивки СС3 2021г и новее — будет бутлуп.

Автомобиль & Парктроники
от 24.07.2021г — скачать
от 01.12.2021г — скачать
от 15.01.2022г — скачать

Иконки только для CC3 mod no FOTA (или СС3 Vincent Vega Edition) (для SPRO+ и CC2+ не подходят)
от 24.07.2021г — скачать
от 01.12.2021г — скачать
от 15.01.2022г — скачать

Стоковый Teyes TPMS для MOD CC3 CC3 mod no FOTA (или СС3 Vincent Vega Edition) — скачать
*он вырезан в мод прошивке CC3, для тех у кого TPMS другого производителя
Google Maps v.10.48.2 — скачать
*устанавливать обычно, как APK. Он отсутсвует в мод прошивке CC3, рекомендую установить эту версию + через Play Market отключить автообновление. Это последняя версия Карт, в которой осталась функция «Запустить навигацию» без маршрута

Предыдущие версии патчей для прошивок 2020 года смотрите в прошлой записи бортжурнала — Обновление Teyes CC2 на CC3 в Touareg NF
Видео новой анимации в стиле VW+Touareg+Dynaudio:

Teyes Схема Подключения

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Подключаем через тюльпан разъем камеру к проигрывателю.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Но у них есть свои нюансы при подключении видеокамер.

Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу. Для этого 12В подается на 2 провода — красный и синий.
Инструкция по установке автомагнитолы в Hyundai Solaris ( Видео от клиентов)

Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание. Камера заднего вида О полезности данного оборудования нет необходимости рассказывать.

Задавай скорее свой вопрос на форуме и в конце поста оставь пометку: «Я от Михал Иваныча». Провода от камеры старался уложить в заводскую гофру.

Как выбрать камеру Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется.

Также купил и поставил симку Tele2 для интернета. Обычно камеру подключает к задним фонарям.

В случае, когда комплект имеет свой регистратор — выбираем место его установки, подключаем к сети и камерам; проверяем соединения согласно схеме установки, включаем аккумулятор; настраиваем параметры работы камер.

ГУ Teyes Настройка кнопок руля или настройка CAN-модуля

FakeHeader

Будем осваивать новинку в планах поставить переднюю камеру. Сообщение отредактировал drerix — В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует — цена или качество.

Почему к этой модели, потому что она наиболее распространена. Поэтому если у вас есть на борту сложные штатные системы безопасности, обмена данными и так далее, работающими по CAN шине, подумайте о том, можно ли вам обойтись без подключения ГУ к этой шине.

В роли источника выступает любой из фонарей заднего хода. Как и где должна устанавливаться Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида.

К usb подключил жёсткий диск на 1tb с музыкой и видюхами.

Вроде получилось более менее нормально.

Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать.

Где взять питание для видеокамеры?
Подключение камеры заднего вида

Другие товары

Как выбрать камеру Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Поэтому если у вас есть на борту сложные штатные системы безопасности, обмена данными и так далее, работающими по CAN шине, подумайте о том, можно ли вам обойтись без подключения ГУ к этой шине.

Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Схема подключения разъемов кабеля камеры к автомагнитоле Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы. Как выбрать камеру Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется.

Остается только протестировать систему в движении и, если необходимо, внести поправки. Подключение камеры заднего хода авто к ноутбуку Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. По видам месту и способу установки различают несколько типов обзорных камер заднего вида: Камеры штатной установки.

Передний левый плюс-минус; 7 и 8. Как и где должна устанавливаться Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Задавай скорее свой вопрос на форуме и в конце поста оставь пометку: «Я от Михал Иваныча». Осуществляем прокладку соединяющего камеру и ГО кабеля.

Будем осваивать новинку в планах поставить переднюю камеру. Спустя пару недель приехала и камера. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.

Ну да ладно. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

Второй подводится к лампам заднего хода. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.

Как и где должна устанавливаться Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее.
Radio RED_BORisoff для «ГУ» Teyes CC2

1 комментарий для “Teyes Схема Подключения”

Добрый всем день! Я попал на нерабочую магнитолу, очень жалко, пока жду что ответит тех поддержка, но чувствую попадание на бабки, т.к. скорее всего они запросят обратную пересылку, что совсем не дешево. Суть еще в том, что я так же заказал регистратор и CANBUS, вот теперь нах.. они мне. Вообщем одни отрицательные эмоции по поводу этой магнитолы.

Часто задаваемые вопросы по магнитолам Teyes

+86 136 8496 4012
+86 189 2939 1445

➤ Активация перелистывания треков в сторонних приложениях В последней версии программного обеспечения по умолчанию уже реализована функция пролистывания треков при помощи клавиш руля в сторонних приложениях. Пожалуйста, скачайте последнюю версию ПО.

➤ Как подключить CANBUS к Nissan Qashqai J10? Nissan Qashqai J10 и J11 отличаются. На J10 не нужен CANBUS, нужно лишь произвести определенные настройки в магнитоле и можно пользоваться кнопками руля.
Вы можете посмотреть видео здесь
