входной RFI-фильтр (фильтр радиопомех)

При переключении силовых ключей инвертора возникают, так званные, индустриальные помехи, которые в широком спектре частот в виде электромагнитных колебаний излучаются в окружающую среду и в виде высокочастотных электрических сигналов проникают в сеть питания. Наличие высокочастотных сигналов в сети питания отрицательно влияет на работу электронной аппаратуры, которая подключена к этой сети.

Повышение помехоустойчивости, а, следовательно, надежности любого электронного устройства может быть достигнуто путем уменьшения восприимчивости его узлов к индустриальным помехам, с одной стороны, и уменьшения помехообразования и сферы действия помех преобразователя частоты, с другой стороны. Для уменьшения помехообразования преобразователя частоты применяют такие схемотехнические решения и алгоритмы работы, которые снижают уровень генерируемых помех, используются оптимальный выбор и оптимальная топология силовых электронных ключевых элементов и оптимизируется их режим работы. Используется грамотное взаимное расположение элементов и узлов, разделение силовой и управляющей части, экранирование ключевых элементов, заземление и т.п.

Следует отметить, что некоторые мероприятия, позволяющие уменьшить уровень радиопомех силовой преобразовательной техники, могут привести к уменьшению КПД. Например, для уменьшения спектра радиопомех при переключении силового IGBT-транзистора необходимо увеличить время переключения (сформировать «пологий» фронт), что автоматически ведет к увеличению динамических потерь и снижению КПД. Поэтому идут на компромисс, а для снижения уровня радиопомех используют входной RFI-фильтр (входной фильтр радиопомех), который устанавливают на входе преобразователя частоты.

Входные фильтры радиопомех могут поставляться как отдельное устройство и как опция, которая учитывается при заказе, и преобразователь частоты Данфосс поставляется с вмонтированным входным RFI-фильтром.

Следует обратить внимание на то, что кабель, которым подключают электродвигатель к преобразователю частоты, тоже излучает радиопомехи. Для уменьшения уровня излучения радиопомех экранируют этот кабель, а если и это не помогает, то используют выходной sin-фильтр (синусоидальный фильтр)

Электромагнитная совместимость при использовании преобразователей частоты

Обобщенно, силовая часть любого преобразователя частоты (далее ПЧ) состоит из выпрямителя, звена постоянного тока и инвертора (рис.1). Выпрямитель преобразует переменное напряжение питающей сети в постоянное напряжение. Он может быть управляемым или неуправляемым, неуправляемые выпрямители, как правило, преобладают на мощных преобразователях. Для сглаживания выпрямленного напряжения в цепь постоянного тока включена батарея конденсаторов большой емкости. В момент включения ПЧ, конденсаторы шины постоянного тока заряжаются через цепь предварительного заряда (резистор), чем обеспечивается ограничение уровня пускового тока ПЧ. В некоторых преобразователях частоты ток заряда конденсаторов шины постоянного тока ограничивается с помощью управляемого входного моста. К шине постоянного тока ПЧ подключен автономный инвертор напряжения, который преобразует постоянное напряжение в напряжение переменного тока требуемой частоты. С силовых IGBT транзисторов ПЧ на двигатель поступает широтно-модулированное напряжение со скважностью, определяемой заданием на электропривод. Диоды обратного тока транзисторов предохраняют инвертор от воздействия ЭДС самоиндукции, возникающей при коммутации.

Рис.1 Силовая часть преобразователя частоты (сервопривода)

Данная схема формирования выходного напряжения преобразователей частоты посредством широтно-импульсной модуляции является оптимальной, но зачастую влечет за собой потребность в решении некоторых проблем связанных с влиянием преобразователей на питающую сеть, двигатель и другие приборы.

Напряжение питания должно быть идеальной формы синуса с постоянной частотой и амплитудой. Такая нагрузка как шестипульсный выпрямитель генерирует гармоники тока, которые влияют на входное напряжение выпрямителя. В результате происходит отклонение от идеальной формы синуса, что является нежелательным в электрической сети и допустимо лишь в определенной степени. Влияние гармоник тока можно определить по коэффициенту нелинейных искажений THD (%).

На рисунке ниже приведены примеры линейной и нелинейной (искаженной гармоническими колебаниями) форм синусоид

Рис.2 Формы нормальной и искаженной синусоид напряжения

Особое внимание стоит уделять уровню гармоник при построении многоприводных систем, что позволит избежать потерь в питающих кабелях, нагрева трансформаторов, появлению акустического шума.

Для решения задач совместимости преобразователей частоты с другим оборудованием существует ряд дополнительных устройств, рассмотрим каждое из них поподробнее.

1. Сетевые дроссели (AC-реакторы)

Снижение уровня гармоник может быть достигнуто последовательным включением в цепь питания преобразователя частоты сетевого дросселя. При этом ожидаемое снижение коэффициента THD при установке дросселя представлено на рис.3.

Величина гармоник тока зависит от общего индуктивного сопротивления, состоящего из сетевого дросселя и входного индуктивного сопротивления сети. Сетевые дроссели можно не использовать, если входное индуктивное сопротивление сети достаточно велико. На практике часто бывает, что параметры сети, к которой подключаются индивидуальные приводы, не известны. Поэтому рекомендуется всегда использовать сетевой дроссель, подключенный последовательно с преобразователем.
К дополнительным достоинствам сетевых дросселей можно отнести их способность к подавлению кратковременных колебаний в сети вызванных перезарядами в конденсаторах. К недостаткам — их влияние на снижение уровня напряжения на шине постоянного тока.

Рис.3 Уровень THD при установке сетевого дросселя

2. Дроссели шины постоянного тока (DC-реакторы)
DC-реакторы подключаются последовательно в шину постоянного тока ПЧ. Они как и AC-реакторы хорошо влияют на снижение гармонических колебаний вызванных работой преобразователей. Ожидаемое снижение THD при использовании дросселя шины постоянного тока показано на рис.4.

Рис.4 Уровень THD при установке DC-реактора

В отличие от сетевых дросселей, дроссели шины постоянного тока ни как не влияют на снижение кратковременных колебаний в сети, однако они так же не оказывают влияния на снижение напряжения на шине постоянного тока ПЧ.
DC-реакторы, как правило, являются неотъемлемой частью современных ПЧ и входят в базовую комплектацию приводов многих производителей.

3. Фильтры подавления радиопомех (RFI фильтры)
Преобразователи частоты это источники радиопомех. Радиопомехи возникают вследствие переключения IGBT транзисторов выходного каскада с высокой частотой (до десятков кГц). Источниками излучения помех являются кабели, соединяющие ПЧ с двигателями, сами двигатели, а так же преобразователи частоты. Излучение радиопомех, как правило, может быть уменьшено применением металлических кожухов и экранов.
В случае с кабелями, излучение возникает между фазами, а также между фазами и землей и зачастую одновременно. Данные высокочастотные колебания проникают и в питающую сеть, что может отрицательно повлиять на работу электронной аппаратуры, которая подключена к этой же сети. Для снижения уровня радиопомех со стороны питания преобразователя частоты, применяются RFI-фильтры (фильтры радиопомех). Многие производители выпускают преобразователи частоты со встроенными RFI-фильтрами.
В некоторых случаях, особенно если в силовых цепях питания электрооборудования присутствуют устройства защитного отключения (УЗО), применение преобразователей частоты с RFI-фильтрами может быть невозможно ввиду того, что через RFI-фильтры есть утечка небольших токов на «землю». Как раз утечку таких небольших токов на землю и контролируют УЗО. Поэтому производители ПЧ почти всегда предусматривают возможность отключения встроенного в преобразователи частоты RFI-фильтра.

4. Дроссели двигателя (du/dt)
Данные дроссели предназначены для защиты двигателей от пиков напряжения, возникающих при работе преобразователей частоты. Пики напряжения — результат работы IGBT транзисторов с высокой частотой (десятки кГц), при этом значение du/dt может достигать 12кВ/мс (в соответствии со стандартом VDE0530, в зависимости от типа мотора, допустимый du/dt — 500-1000В/мс). Величина пульсаций напряжения зависит от несущей частоты преобразователей частоты, длины и типа кабеля.
Быстрое время нарастания напряжения характеризуется дополнительными потерями мощности и нежелательным нагревом в кабелях и двигателе, а так же может привести к пробою или ускоренному старению изоляции, особенно это касается старых моделей двигателей, не предназначенных для работы с преобразователями частоты. Выходные фильтры своей индуктивностью вместе с емкостным сопротивлением кабелей питания двигателей уменьшают емкостные токи заряда/разряда в кабелях питания двигателей, ограничивают градиент напряжения du/dt а также абсолютные значения пиков перенапряжения на клеммах двигателя (рис.5). Du/dt фильтры рекомендуется использовать при небольшой длине кабеля двигателя (до 100-150 метров), в противном случае лучше использовать синусные фильтры.

Рис.5 Эффект при установке du/dt дросселя

5. Синусные фильтры (sin-фильтры)
Синусные фильтры представляют собой комбинацию емкостных и индуктивных элементов. Данные фильтры имеют ряд преимуществ перед du/dt дросселями, так как высокая несущая частота преобразователя частоты практически полностью поглощается фильтрами и на выходе получается полностью синусоидальное напряжение, что позволяет значительно увеличивать длину кабельных линий от ПЧ до двигателя и избавиться от использования экранированного кабеля.
Синусный фильтр уменьшает износ и потери в двигателе, а так же снижает его аккустический шум, вызванный гармоническим составом сигнала. Так же установка данного фильтра необходима при наличии трансформатора между преобразователем частоты и двигателем (например, при использовании двухтрансформаторной схемы). Форму напряжения на выходе преобразователя частоты при установке sin-фильтра можно посмотреть на рис.6.

Риc.6 Форма напряжения на выходе преобразователя частоты

К недостаткам применения синусных фильтров можно отнести их немалые габариты, большой вес и стоимость, иногда соизмеримую со стоимостью ПЧ. Однако в применениях, где требуется установка ПЧ на значительном удалении от двигателя (150 метров и более) такие затраты оправданы, так как суммарные потери полезной мощности в кабелях могут оказаться значительно дороже.

Источники бесперебойного питания — не защита от помех!

Типичной ошибкой подавляющего большинства пользователей является установка источника бесперебойного питания (ИБП) в качестве универсального помехозащитного устройства.

У маломощных ИБП единственным средством защиты от импульсных перенапряжений служит в большинстве случаев маленький фильтр, защищающий телевидение и связь от помех, возникающих при работе самого ИБП, и варистор.

В ИБП большой мощности защита от сетевых перенапряжений и помех обычно вообще не предусмотрена, иногда поставляется отдельно и стоит очень дорого. Зачастую в качестве защиты от помех поставщики ИБП предлагают THD- и RFI-фильтры, а также разделительные трансформаторы.

Содержание

Что такое THD- и RFI-фильтры, разделительные трансформаторы?

THD-фильтр (фильтр гармоник) защищает сеть электропитания от так называемых гармоник низшего порядка, искажающих сетевое напряжение при работе самого ИБП. Применяется в слабых электросетях, где включение мощного ИБП может буквально изрезать синусоиду сетевого напряжения. RFI-фильтр (фильтр радиопомех) защищает сеть электропитания от радиопомех, генерируемых высокочастотным инвертором самого ИБП. Применяется на объектах, критичных к уровню радиопомех (телецентр и т.п.).

Разделительный трансформатор служит преимущественно для обеспечения электробезопасности при работе бестрансформаторных ИБП. Любой обычный трансформатор по своему устройству является разделительным трансформатором (первичная и вторичная обмотки изолированы друг от друга). Если разряд молнии попал на вход трансформатора подстанции, то защитит ли трансформатор электронное оборудование от поражения? Ответ всем пострадавшим от молнии известен — нет! Обычный разделительный трансформатор не может быть устройством защиты от перенапряжений.

Мощные ИБП топологии on-line имеют байпасы (обходные контуры), которые при перегрузках и в иных, опасных для «жизни» ИБП ситуациях, спасая их, соединяют защищаемое оборудование непосредственно с сетью электропитания, в обход ИБП. В последнее время для многих ИБП большой мощности питание нагрузки через байпас является приоритетным режимом, такое решение используется для повышения КПД ИБП (прим. редактора). При этом вся «грязь» из сети электропитания попадает на нагрузку.

Отметим несколько типичных случаев поведения ИБП под воздействием помех из сети электропитания.

Примеры из практики

В центре Москвы у мощных ИБП самопроизвольного менялся уровень выходного напряжения и происходил переход на аккумуляторную батарею при номинальном входном напряжении. Причина — самопроизвольное перепрограммирование схемы управления ИБП под воздействием импульсных помех, возникающих при работе схем включения натриевых ламп для освещения улиц.

ИБП работал от сети электропитания с тиристорным электроприводом и переходил на аккумуляторную батарею при номинальном напряжении сети электропитания. Причина: периодические импульсные помехи, возникавшие вследствие работы в сети тиристорного преобразователя, приводили к срабатыванию датчика снижения напряжения ИБП (при этом коэффициент нелинейных искажений в сети электропитания не превышал допустимые для ИБП 5%). Необходимо отметить, что подобная ситуация возникала у наших заказчиков неоднократно, с ИБП разных производителей. Чем «умнее» контроллер ИБП, тем в большей степени он оказывается чувствителен к искажениям напряжения сети электропитания.

Локальная вычислительная сеть (ЛВС), получавшая электропитание по полнопроточной схеме от мощного ИБП, в дневное время работала удовлетворительно, а в ночное время неоднократно давала отказы в работе, в том числе сопровождавшиеся выходом из строя оборудования. Причина: сброс нагрузки в энергосистеме в ночное время сопровождался увеличением напряжения на 10. 15%, при этом ИБП, защищая свою силовую схему, переходил на байпас и оставлял ЛВС без защиты от помех и превышения напряжении питания. В крупных промышленных центрах при использовании мощных ИБП следует считаться с возможностью длительной работы нагрузки ИБП через байпас, то есть без надлежащей защиты СВТИ ЛВС от помех по сети электропитания.

Разряд молнии в землю на удалении 200 метров от вычислительного центра в Иваново вывел из строя несколько десятков персональных компьютеров, мониторов и принтеров, защищенных ИБП. Характер повреждения — многочисленные пробои и повреждение компонентов, в блоках питания взорвались проводники печатных плат. При этом компьютеры бухгалтерии, защищенные трансфильтрами «ЭМСОТЕХ», сохранили работоспособность.

Пожар в магазине «Детский мир» и одновременное с ним самовозгорание защищенных с помощью ИБП компьютеров в Политехническом музее Москвы из-за перенапряжения в сети электропитания являются общеизвестными фактами.

На одном из крупных предприятий Санкт-Петербурга мощный ИБП воздействием перенапряжений был выведен из строя в первые недели эксплуатации, оставив без резервного электроснабжения большой ВЦ.

В здании РАО ЕЭС России произошла авария ИБП мощностью 30 кВА. Экспертиза повреждений, возникших в результате аварии, показала следующее: перенапряжение (наиболее вероятно — разряд молнии) привело к пробою каркаса дросселя по цепи «обмотка — магнитопровод» (каркас пластмассовый с электрической прочностью не менее 6 кВ). Искровым разрядом была повреждена изоляция проводников обмотки, что привело к возникновению межвиткового замыкания с последующим перегревом и разрушением дросселя и выходом из строя ИБП. Процесс повреждения изоляции перенапряжением и межвитковое замыкание были существенно разнесены во времени. Изоляция была повреждена в грозовой период, а межвитковое замыкание возникнуть позднее, в период интенсивной работы ИБП от аккумуляторной батареи.

На одном из крупных нефтеперерабатывающих заводов коммутационное импульсное перенапряжение возникло из-за однофазного короткого замыкания и привело к несанкционированному включению байпаса мощного ИБП, сбою в его работе, возрастанию до опасных пределов напряжения на конденсаторах инвертора и аварийной остановке ИБП на 10-15 секунд. Так как ИБП обеспечивал электроэнергией нагрузку по I особой категории, то ущерб от аварии был многомиллионным.

ИБП — это защита от исчезновения напряжения и провалов напряжения, на долю которых приходится не более 5. 10% всех сбоев в работе электронного оборудования, и которые обыкновенно не выводят электронику из строя. Основная доля сбоев в работе компьютеров и их повреждений (до 95%) приходится на незаметные невооруженным взглядом импульсные помехи.

Переоценка помехозащитных свойств ИБП может стоить дорого. В Тюмени разряд молнии вблизи от вычислительного центра вывел из строя около 100 компьютеров и их периферийное оборудование. Защита компьютеров обеспечивалась ИБП. Все ИБП (около 50 штук) вышли из строя, часть из них воспламенилась, несколько штук буквально взорвались с разрушением металлического корпуса.

Для сведения проектантов и знатоков электротехники

Промышленные ИБП (категория исполнения С3) западных производителей выдерживают по входу и выходу перенапряжения в соответствии с IEC 62040-2, табл. 6. Согласно этому стандарту ИБП по входу и выходу переменного тока может выдерживать без повреждений (сбои в работе допускаются) радиопомехи до 10 В с частотой 0,15-80 МГц; наносекундные импульсные помехи до 2 кВ; микросекундные импульсные перенапряжения (1/50 мкс, 8/20 мкс) до 1 кВ в цепи «провод-провод» и до 2 кВ в цепи «провод-земля». Причем испытания на микросекундные импульсные перенапряжения проводятся в отношении ИБП с током более 63 А.

Параметры имитатора для испытаний ИБП описаны в IEC 60950-1, табл. 1. Согласно этим нормам емкость конденсатора имитатора составляет 1 мкФ, а импеданс имитатора равен 40 Ом. То есть ток в цепи «провод-провод» ограничен значением 25 А, а в цепи «провод-земля» значением 50 А. Для целей грозозащиты следует ориентироваться на значения тока 20000 А и более. После сравнения этих значений не требуется доказывать тезис о необходимости защиты ИБП от перенапряжений.

Насколько серьезной должна быть защита?

Конденсатор имитатора для испытаний ИБП по IEC 60950-1 емкостью 1 мкФ, заряженный до 1 кВ (цепь «провод-провод») и до 2 кВ (цепь «провод-земля») имеет энергию соответственно 0,5 Дж и 2 Дж. Импульс тока от разряда молнии 20 кА (10/350 мкс) имеет энергию около 100 000 Дж. То есть схема защиты от грозовых перенапряжений, установленная до ИБП, должна уменьшить энергию перенапряжения по цепи «провод-провод» в 200 000 раз и по цепи «провод-земля» в 50 000 раз.

Для того чтобы ИБП на протяжении всего срока эксплуатации исправно выполнял свою основную функцию — защищал нагрузку от чрезмерного снижения и исчезновения напряжения в сети электропитания, он должен быть надежно защищен по входу с помощью комплексных помехозащитных устройств.

Статья подготовлена специалистами ЗАО «ЭМСОТЕХ» и размещена на сайте с их любезного разрешения.

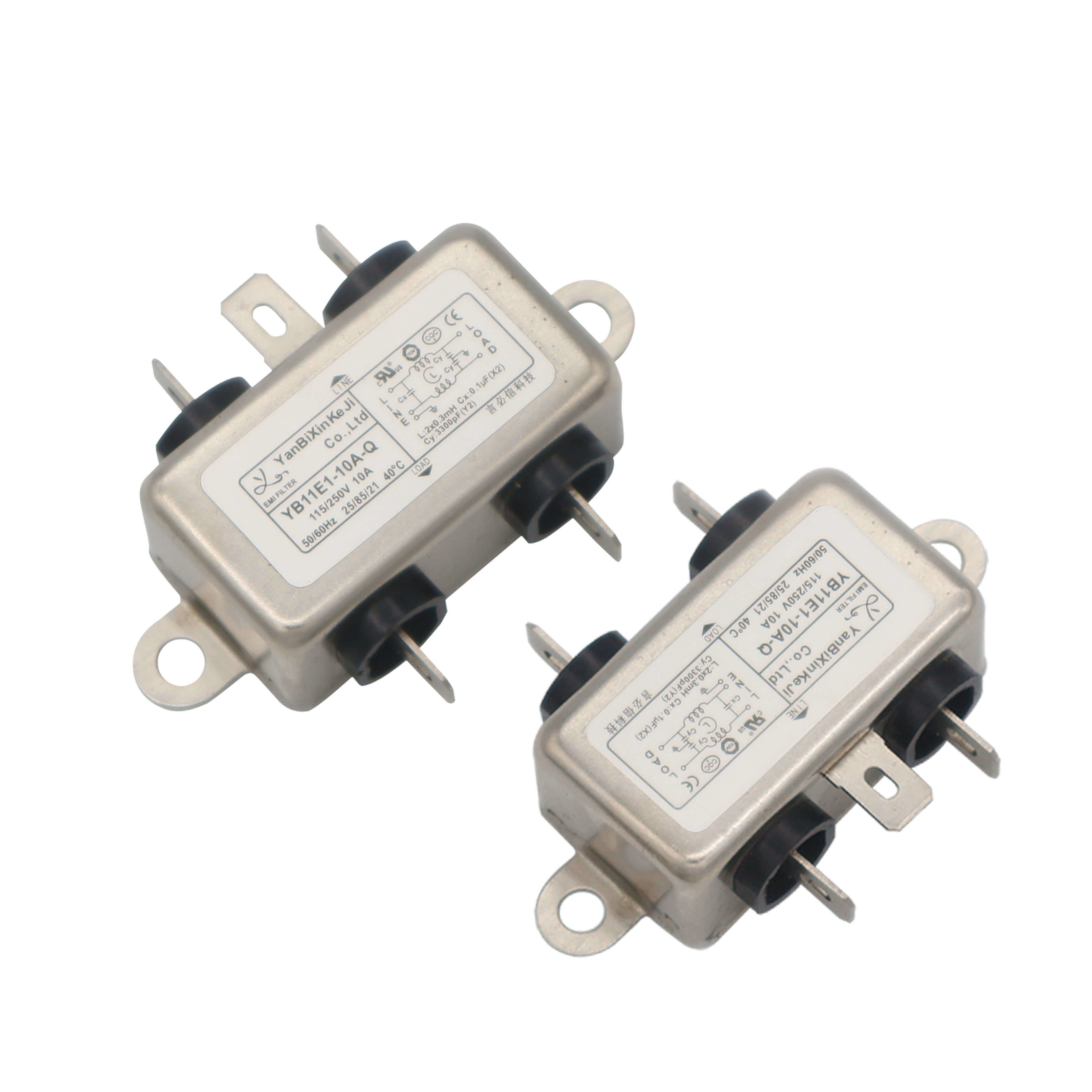

Что фильтр EMI/RFI?

Фильтр EMI также вызвал фильтр RFI электрический прибор/цепь. Смогите уменьшить высокочастотный электромагнитный шум на линии электропередач и сигнальной линии. Этот шум типично в 9KHz к диапазону изменения частот 10GHz. И он может ухудшить или предотвратить передачи сигнала и/или запланированное представление электрического/радиотехнической аппаратуры. Более низкие частотные составляющие шума EM могут плотно сжать качество силы также.

Высокочастотный шум произведен разнообразие электрическим и электронными устройствами как электронные контроли, моторы, электропитания, цепи часов, инверторы, приборы, микропроцессоры, электронные устройства, etc.

Применения фильтра EMI/RFI:

Наш выбор фильтров линии электропередач EMI/RFI включает однофазные фильтры и трехфазные фильтры в ассортименте стилей и конфигураций для того чтобы соотвествовать ваши специфические.

Наши фильтры EMI/RFI собраны, конструированы, и испытаны для обеспечения самых лучших качества и представления для любого применения линии электропередач, включая:

Возможности дизайна YBX бесподобные, новаторские решения, и посвящение к гарантии удолетворения потребностей клиента самые высококачественные фильтры EMI для ваших потребностей. Наши фильтры RFI/EMI самый лучший выбор для главной безопасности фильтра линии электропередач, дизайн, и представление.

Что EMI/RFI?

EMI (электромагнитное взаимодействие) также вызван RFI (взаимодействием радиочастоты). EMI и RFI радиация или кондукция энергии радиочастоты (или излишний электронный шум) произведенные электрическим и электронные устройства на уровнях. Это мешает с деятельностью смежного оборудования. Диапазоны изменения частот большинств заботы 10kHz к (проведенному) 30MHz и 30MHz к (излучаемому) 1GHz.

Хотя EMI и RFI терминам часто использованы взаимозаменимо. EMI фактически любая частота электрического шума, тогда как RFI специфическое подмножество электрического шума на спектре EMI.

Что причиняет EMI/RFI?

Общедоступные источники включают компоненты как переключая электропитания, реле, моторы и следы. Эти приборы найдены в большом разнообразии оборудования используемом в промышленных, медицинских, полотняных товарах, и строя оборудовании HVAC.

Что типы EMI | RFI?

• Проведенный RFI выпущен от компонентов и оборудования через шнур линии электропередач в сеть линии электропередач AC. Это проводило RFI может повлиять на представление других приборов на такой же сети.
• Электрическое или электронное устройство испускают RFI в 2 путях: Излучаемый RFI испущен сразу в окружающую среду саму от оборудования.

Что влияния EMI/RFI на вашей электрической системе?

Если вы изредка испытываете взаимодействие с вашей телефонной системой, мониторами компьютера мелькать, вопросами надежности с компьютерными сетями, ошибками инструментирования, или дурно вести себя электроника, то вы самое правоподобное испытывая EMI/RFI в вашей электрической окружающей среде. EMI/RFI может wreak havoc с вашими электроникой, компьютерами, и телефонами, делая ваше рабочее место трудной работать внутри. В виду того что большинств машины имеют радиотехнические схемы контроля, они могут стать трудными для того чтобы контролировать или ненадежный.

Как вы уменьшаете влияния EMI/RFI?

В зависимости от вашего применения, много путей уменьшить влияния EMI/RFI. Для проведенного EMI/RFI, вы можете выбрать от большого ряда фильтров EMI/RFI.

Что конфигурации цепи EMI | Фильтры RFI?

Типичные типы EMI | Фильтры RFI конструированы для специфического типа сигнала и приборов в который они будут установлены. Широкое разнообразие в приборах и оборудовании которые извлекают пользу из фильтровать EMI требует ряд стандартных решений, так же, как ширь возможностей изготовления на заказ. Последователи немного типов EMI | Фильтры RFI.

Трехфазные фильтры

Трехфазные фильтры подобны однофазным фильтрам за исключением того, что фильтр конструирован для того чтобы фильтровать 3 сигнал/линии электропередач для трехфазных систем силы и мотора. Некоторые трехфазные фильтры которые также включают фильтровать на нейтральной линии для применений которые требуют ее. Трехфазные фильтры полезны как главные фильтры входного сигнала для промышленного оборудования, механических инструментов, машинного оборудования и систем автоматизации. В зависимости от проведения утечки фильтра, они могут даже быть использованы с некоторыми медицинскими службами и оборудованием.

Однофазные фильтры

Однофазный EMI | Фильтр линии электропередач RFI конструирован для линий электропередач AC или DC с положительным или отрицательный, или двойной, путь сигнала/силы. Этот тип фильтра установлен в линию с силой/сигнальными линиями, позволяющ сигналам DC и AC пройти без амортизации, пока тяжело ослабляющ сигналы от 10kHz к 30MHz. Эти типы фильтров использованы в однофазных приводах мотора, электропитаниях, конторских машинах, и оборудовании теста и измерения, среди других применений. Некоторые однофазные фильтры оптимизированы для специфических применений, как их представление DC, требования к медицинского оборудования, требования к техники безопасности на производстве, и другие стандарты.

Фильтры DC

Фильтры DC конструированы специфически для фильтровать силу и линии управления DC. Это смогло быть для защищая панелей солнечных батарей, фотовольтайческий поручать/преобразовывающ системы, зарядку аккумулятора и подготовляющ системы, мотор DC приводы и инвертор/конвертеры. Однако подобный EMI AC | Фильтры RFI, EMI DC | Фильтры RFI оптимизированы для проходить только сигналы DC и типично расклассифицированы для более высоких напряжений тока и течений DC. Эти фильтры полезны в предотвращении преждевременных вызревания и защиты панелей солнечных батарей должных к проведенным излучениям, как течения помех HF и утечки.

Состоящ из сети множественн-порта пассивных компонентов аранжированных как двойной низкопроходный фильтр, фильтр EMI/RFI ослабляет энергию радиочастоты к допустимым уровням, пока позволяющ частоту силы настоящую пройти до конца с небольшое или никакое амортизации. Их функция, существенно, поглотить шум и предотвратить ее от входа или выходить вашего оборудования. Выбор самого соответствующего фильтра линии электропередач EMI/RFI можно наиболее хорошо основать на типе электропитания или входного комплексного сопротивления оборудования и режиме обижая шума EMI/RFI.
