Tq2 l2 5v как работает
TQ2-L2-5V Panasonic Electric Works, TQ2-L2-5V Datasheet
. Note: 1 This value can change due to the switching frequency, environmental conditions, and desired reliability level, therefore it is recommended to check this with the actual load. (SX relays are available for low level load switching [10 µ – DC]) Remarks * Specifications will vary with foreign standards certification ratings. .
Page 2
. Notes: 1. Specified value of the pick-up, drop-out, set and reset voltage is with the condition of square wave coil pulse. 2. Standard packing: Tube: 50 pcs.; Case: 1,000 pcs case transistor drive circuit recommend to use 4.5 V type relay. 4. AgPd stationary contact types available for high resistance against contact sticking. When ordering, please add suffix “–3” like TQ2-12V- .
Page 3
. TQ2S -L-1.5V-Z TQ2S -3V-Z TQ2S -L-3V-Z TQ2S -4.5V-Z TQ2S -L-4.5V-Z TQ2S -5V-Z TQ2S -L-5V-Z TQ2S -6V-Z TQ2S -L-6V-Z TQ2S -9V-Z TQ2S -L-9V-Z TQ2S -12V-Z TQ2S -L-12V-Z TQ2S -24V-Z TQ2S -L-24V-Z TQ2S -48V-Z Nominal operating current ( 10 93.8mA 46.7mA 31mA 28.1mA 23.3mA 15.5mA (Initial) 11 .
Page 4
. Single side stable 14 9 .551 .354 0.5 0.25 2.54 7.62 .020 .010 .100 .300 Direction indication .012 (Deenergized condition) 10.-(2) Influence of adjacent mounting Tested sample: TQ2SA-12V, 6 pcs Pick-up voltage 0 –10 10 Drop-out voltage 0 – .039 .079 .118 .157 .197 .
Page 5

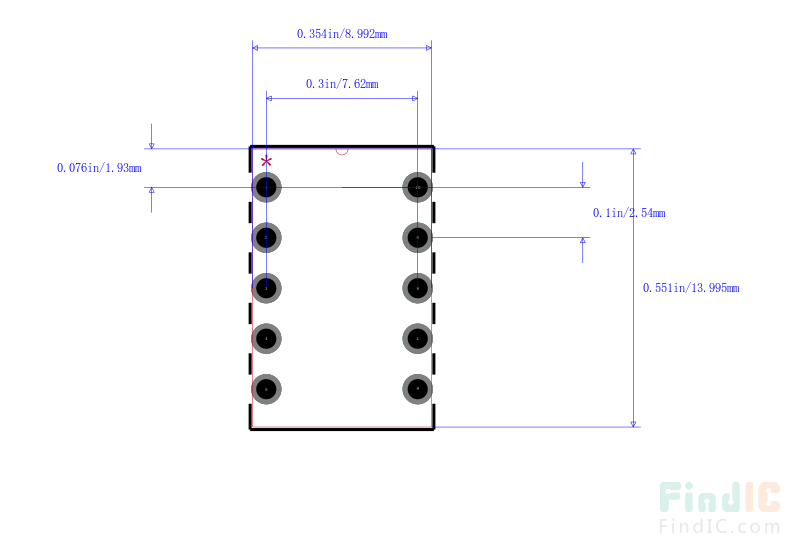

Form C External dimensions Standard PC board terminal 4.75 .187 0.4 5 0.2 .016 .197 .008 3.5 .138 0.25 .010 5.08 .200 Self-clinching terminal 4.75 .187 0.4 5 0.2 .016 .197 .008 3.5 .138 0.25 .010 5.08 .
TQ2-L2-5V
TQ2-L2-5V Промышленные/Универсальные Реле Характеристики
Signal Relay 5VDC 1A DPDT( (14mm 9mm 5mm)) THT
1 A Rated Current, 110 VDC, 125 VAC Rating Voltage, Low Profile Relay
* Surge voltage withstand: 1500 V FCC Part 68
* Sealed construction allows automatic washing
* Self-clinching terminal also available
* M.B.B. contact types available
2 Form C contact. Gold-clad silver contact material. 0.039 » mounting hole diameter.
Digi-Key:
RELAY TELECOM DPDT 1A 5VDC
RS Components:
Relay,Latching,DPDT-NO/NC,Ctrl-V 5DC,PCB
Mouser:
Low Signal Relays — PCB 1A 5VDC DPDT 2 COIL LATCHING PCB
Arrow:
Electromechanical Relay 5VDC 125Ohm 1A DPDT (14x9x5)mm THT General Purpose Relay
Allied Electronics:
Relay; Low Profile; 2 Form C; 200 mW (Nom.); Gold-Clad Silver
Jameco:
Small PC Mount Relay DPDT 5VDC
Avnet:
Electromechanical Relay DPDT 1A 5VDC 125Ohm Through Hole
Chip1Stop:
Electromechanical Relay DPDT 1A 5VDC 125Ohm Through Hole
TME:
Relay: electromagnetic; DPDT; Ucoil:5VDC; 0.5A/125VAC; 1A/30VDC
Newark:
Signal Relay, DPDT, 5 VDC, 1 A, TQ Series, Through Hole, Latching Dual Coil
MASTER:
Signal Relay 5VDC 1A DPDT(14x9x5)mm THT
Electro Sonic:
Signal Relay 5VDC 1A DPDT(14x9x5)mm THT
Win Source:
Telecom Relay DPDT (2 Form C) Through Hole
TQ2-L2-5V Datasheet PDF
- TQ2-L2-5V Datasheet PDF 12 Страница, 215 KB 2009-03-30 Посмотреть
- TQ2-L2-5V Другой технические данные PDF 19 Страница, 720 KB 2004-05-18 Посмотреть
- TQ2-L2-5V Каталог товаров 1 Страница, 242 KB 2018-01-19 Посмотреть
TQ2-L2-5V Аналоги More replace part
образ модель Производители Название продукта Тип описание PDF сравнить
TQ2-L2-5V
Panasonic Промышленные/Универсальные Реле ток Signal Relay 5VDC 1A DPDT( (14mm 9mm 5mm)) THT ток
TQ2-L2-5V-1 Panasonic Промышленные/Универсальные Реле Полная замена Основные рабочие параметры и функциональные характеристики согласованы, а терминалы и пакеты согласованы, замена не требует модификации существующей схемы RELAY TELECOM DPDT 1A 5V TQ2-L2-5V и TQ2-L2-5V-1 аналог
TN2-L2-5V
Panasonic Промышленные/Универсальные Реле Похоже вместо Функциональные характеристики согласованы, и некоторые из основных параметров согласованы, но электрические характеристики компонентов несколько отличаются Electromechanical Relay DPDT 1A 5VDC 125Ω Through Hole TQ2-L2-5V и TN2-L2-5V аналог
MC25134
TQ2-L2-5V Сопутствующие товары
образ модель Производители Название продукта пакет описание цена PDF
LMR2-12DL Rayex — 12V DC DPDT Relay
TQ2-5V
Panasonic Промышленные/Универсальные Реле DIP Signal Relay 5VDC 1A DPDT( (14mm 9mm 5mm)) THT
TQ2-L2-3V
Panasonic Промышленные/Универсальные Реле DIP Signal Relay 3VDC 1A DPDT( (14mm 9mm 5mm)) THT
TQ2-L2-12V
Panasonic Промышленные/Универсальные Реле DIP Signal Relay 12VDC 1A DPDT( (14mm 9mm 5mm)) THT
TQ2-4.5V
Panasonic Промышленные/Универсальные Реле DIP Signal Relay 4.5VDC 1A DPDT (14mm 9mm 5mm) THT
TQ2SA-L2-12V
Panasonic Промышленные/Универсальные Реле SMD/SMT Signal Relay 12VDC 2A DPDT (14mm 11.5mm 5.6mm) SMD
TQ2-24V
Panasonic Промышленные/Универсальные Реле DIP Signal Relay 24VDC 1A DPDT( (14mm 9mm 5mm)) THT
TQ2-L2-24V
Panasonic Промышленные/Универсальные Реле DIP Electromechanical Relay DPDT 1A 24VDC 1.92KΩ Through Hole
TQ2SA-5V
Panasonic Промышленные/Универсальные Реле — Signal Relay 5VDC 2A DPDT( (14mm 11.5mm 5.6mm)) SMD
TQ2SA-L-5V
TQ2-L2-5V параметры（5V 125Ω 40mA）, TQ2-L2-5V datasheet на русском PDF и TQ2-L2-5V схема включения, Скачать вручную（12，215KB）. Ты можешь использовать TQ2-L2-5V даташит на русском поиск датчик TQ2-L2-5V характеристики схема подключения и TQ2-L2-5V Промышленные/Универсальные Реле характеристики. понимать TQ2-L2-5V схема включения как работает и TQ2-L2-5V Описание какие на русском. TQ2-L2-5V чем заменить: TQ2-L2-5V аналог отечественный и TQ2-L2-5V аналоги. FindIC Может предоставить TQ2-L2-5V купить, TQ2-L2-5V reference manual на русском.

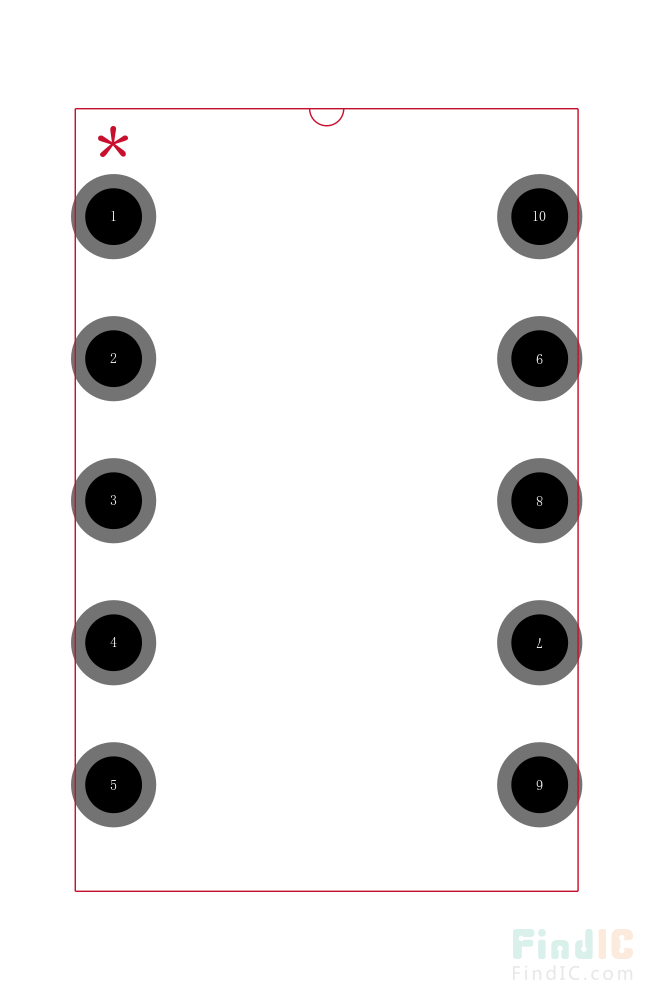

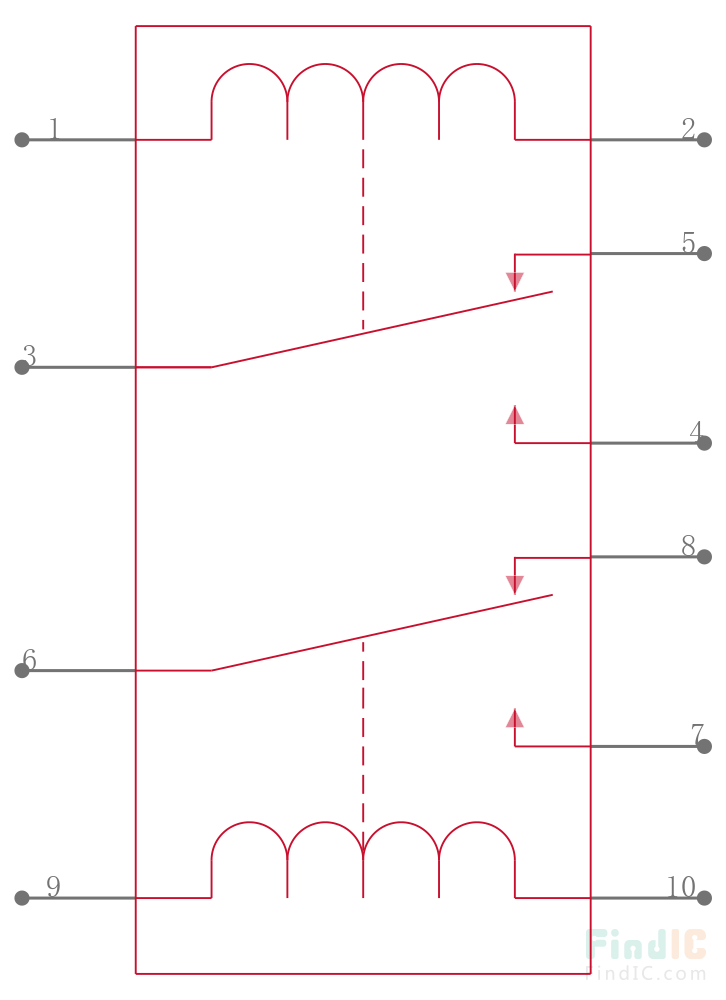

Реле tq2 l2 5v распиновка
Значения напряжений срабатывания, отпускания, включения и выключения при наличии импульса прямоугольной формы на катушке.
Стандартная упаковка: Туба: 50 шт.; Коробка: 1,000 шт.
При управлении реле транзистором с питанием 5V, мы рекомендуем использовать реле с рабочим напряжением 4.5V.
4 перекидных контакта
| Тип реле | Номи-нальное напря-жение, V DC | Напря-жение срабаты-вания, V DC (макс.) | Напря-жение отпус-кания, V DC (мин.) | Номи-нальный рабочий ток, mA ( ± 10%) | Сопро-тивление катушки, ohm ( ± 10%) | Номинальная мощность по катушке, mW | Макс. допустимое напряжение, V DC | |
| С контактами под пайку | С контактами под запрессовку | |||||||
| TQ4-3V | TQ4H-3V | 3 | 2.25 | 0.3 | 93.8 | 32 | 280 | 4.5 |
| TQ4-4.5V | TQ4H-4.5V | 4.5 | 3.38 | 0.45 | 62.2 | 72.3 | 280 | 6.7 |
| TQ4-5V | TQ4H-5V | 5 | 3.75 | 0.5 | 56.2 | 89 | 280 | 7.5 |
| TQ4-6V | TQ4H-6V | 6 | 4.5 | 0.6 | 46.5 | 129 | 280 | 9 |
| TQ4-9V | TQ4H-9V | 9 | 6.75 | 0.9 | 31.1 | 289 | 280 | 13.5 |
| TQ4-12V | TQ4H-12V | 12 | 9 | 1.2 | 23.3 | 514 | 280 | 18 |
| TQ4-24V | TQ4H-24V | 24 | 18 | 2.4 | 11.7 | 2,056 | 280 | 36 |
| TQ4-48V | TQ4H-48V | 48 | 36 | 4.8 | 8.3 | 5,760 | 400 | 57.6 |
2. Поляризованное с 1 катушкой
| Тип реле | Номи-нальное напря-жение, V DC | Напря-жение вклю-чения, V DC (макс.) | Напря-жение выклю-чения, V DC (мин.) | Номи-нальный рабочий ток, mA ( ± 10%) | Сопро-тивление катушки, ohm ( ± 10%) | Номинальная мощность по катушке, mW | Макс. допустимое напряжение, V DC | |
| С контактами под пайку | С контактами под запрессовку | |||||||
| TQ4-L-3V | TQ4H-L-3V | 3 | 2.25 | 2.25 | 66.6 | 45 | 200 | 4.5 |
| TQ4-L-4.5V | TQ4H-L-4.5V | 4.5 | 3.38 | 3.38 | 44.4 | 101.2 | 200 | 6.7 |
| TQ4-L-5V | TQ4H-L-5V | 5 | 3.75 | 3.75 | 40 | 125 | 200 | 7.5 |
| TQ4-L-6V | TQ4H-L-6V | 6 | 4.5 | 4.5 | 33.3 | 180 | 200 | 9 |
| TQ4-L-9V | TQ4H-L-9V | 9 | 6.75 | 6.75 | 22.2 | 405 | 200 | 13.5 |
| TQ4-L-12V | TQ4H-L-12V | 12 | 9 | 9 | 16.7 | 720 | 200 | 18 |
| TQ4-L-24V | TQ4H-L-24V | 24 | 18 | 18 | 8.3 | 2,880 | 200 | 36 |
3. Поляризованное с 2 катушками
| Тип реле | Номи-нальное напря-жение, V DC | Напря-жение вклю-чения, V DC (макс.) | Напря-жение выклю-чения, V DC (мин.) | Номи-нальный рабочий ток, mA ( ± 10%) | Сопро-тивление катушки, ohm ( ± 10%) | Номинальная мощность по катушке, mW | Макс. допустимое напряжение, V DC | |
| С контактами под пайку | С контактами под запрессовку | |||||||
| TQ4-L2-3V | TQ4H-L2-3V | 3 | 2.25 | 2.25 | 133 | 22.5 | 400 | 4.5 |
| TQ4-L2-4.5V | TQ4H-L2-4.5V | 4.5 | 3.38 | 3.38 | 88.9 | 50.6 | 400 | 6.7 |
| TQ4-L2-5V | TQ4H-L2-5V | 5 | 3.75 | 3.75 | 80 | 62.5 | 400 | 7.5 |
| TQ4-L2-6V | TQ4H-L2-6V | 6 | 4.5 | 4.5 | 66.6 | 90 | 400 | 9 |
| TQ4-L2-9V | TQ4H-L2-9V | 9 | 6.75 | 6.75 | 44.4 | 202.5 | 400 | 13.5 |
| TQ4-L2-12V | TQ4H-L2-12V | 12 | 9 | 9 | 33.3 | 360 | 400 | 18 |
| TQ4-L2-24V | TQ4H-L2-24V | 24 | 18 | 18 | 16.7 | 1,440 | 400 | 36 |
Значения напряжений срабатывания, отпускания при наличии импульса прямоугольной формы на катушке.
Стандартная упаковка: Туба: 50 шт.; Коробка: 1,000 шт.
При управлении реле транзистором с питанием 5V, мы рекомендуем использовать реле с рабочим напряжением 4.5V.
Возможно исполнение контактов с покрытием AgPd, устойчивых к залипанию. При заказе, пожалуйста добавляйте суффикс «-3», например: TQ2-12V-3.
2. С контактами с безразрывным переключением
| Тип реле | Номи-нальное напря-жение, V DC | Напря-жение срабаты-вания, V DC (макс.) | Напря-жение отпус-кания, V DC (мин.) | Номи-нальный рабочий ток, mA ( ± 10%) | Сопро-тивление катушки, ohm ( ± 10%) | Номинальная мощность по катушке, mW | Макс. допустимое напряжение, V DC | |
| С контактами под пайку | С контактами под запрессовку | |||||||
| TQ2-2M-3V | TQ2H-2M-3V | 3 | 2.4 | 0.3 | 66.7 | 45 | 200 | 4.5 |
| TQ2-2M-4.5V | TQ2H-2M-4.5V | 4.5 | 3.6 | 0.45 | 44.4 | 101 | 200 | 6.7 |
| TQ2-2M-5V | TQ2H-2M-5V | 5 | 4 | 0.5 | 40 | 125 | 200 | 7.5 |
| TQ2-2M-6V | TQ2H-2M-6V | 6 | 4.8 | 0.6 | 33.3 | 180 | 200 | 9 |
| TQ2-2M-9V | TQ2H-2M-9V | 9 | 7.2 | 0.9 | 22.2 | 405 | 200 | 13.5 |
| TQ2-2M-12V | TQ2H-2M-12V | 12 | 9.6 | 1.2 | 16.7 | 720 | 200 | 18 |
| TQ2-2M-24V | TQ2H-2M-24V | 24 | 19.2 | 2.4 | 8.3 | 2,880 | 200 | 36 |
- Значения напряжений срабатывания, отпускания при наличии импульса прямоугольной формы на катушке.
- Стандартная упаковка: Туба: 50 шт.; Коробка: 1,000 шт.
- При управлении реле транзистором с питанием 5V, мы рекомендуем использовать реле с рабочим напряжением 4.5V.
- Возможно исполнение контактов с покрытием AgPd, устойчивых к залипанию. При заказе, пожалуйста добавляйте суффикс «-3», например: TQ2-12V-3.
- Поляризированные реле с 1 или 2 катушками также доступны по запросу.
TQ2-L2-5V, реле 2 Form C 5В
Информация для заказа
Номенклатурный номер 212066645
| Производитель | Panasonic |
| Конфигурация контактов | 2 Form C (2 переключающих контакта) |
| Катушка: напряжение срабатывания,В | 5 |
| Катушка: Тип напряжения | DC |
| Катушка: ток, мА | 0 |
| Наименование | Цены, руб. с НДС | Условие поставки |
Наличие | Купить |
|---|---|---|---|---|
| TQ2-L2-5V, реле 2 Form C 5В Panasonic 212066645 |
от 100 — 149.46 от 70 — 155.97 от 40 — 162.49 от 10 — 169.00 от 1 — 190.00 |
под заказ цена ориентировочная |
нет |
Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.
Цены указаны с учетом НДС со склада в Москве
Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru
Посмотреть еще
Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru
Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.
- Банковским переводом
- Электронными деньгами Яндекс.Деньги
- Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
- Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
- Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)
Мы работаем с разными грузовыми компаниями:
- экспресс-доставка Major Express
- Деловые линии
- ТК Энергия
- почта России
- терминалы доставки InPost
Забрать заказ можно в наших офисах:
- Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
- Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
- С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)
Платан проводит строгую политику в области качества поставляемой продукции:
