Как подтянуть рулевую рейку на митсубиси рвр

Ревизия рулевой рейки

Всем привет!

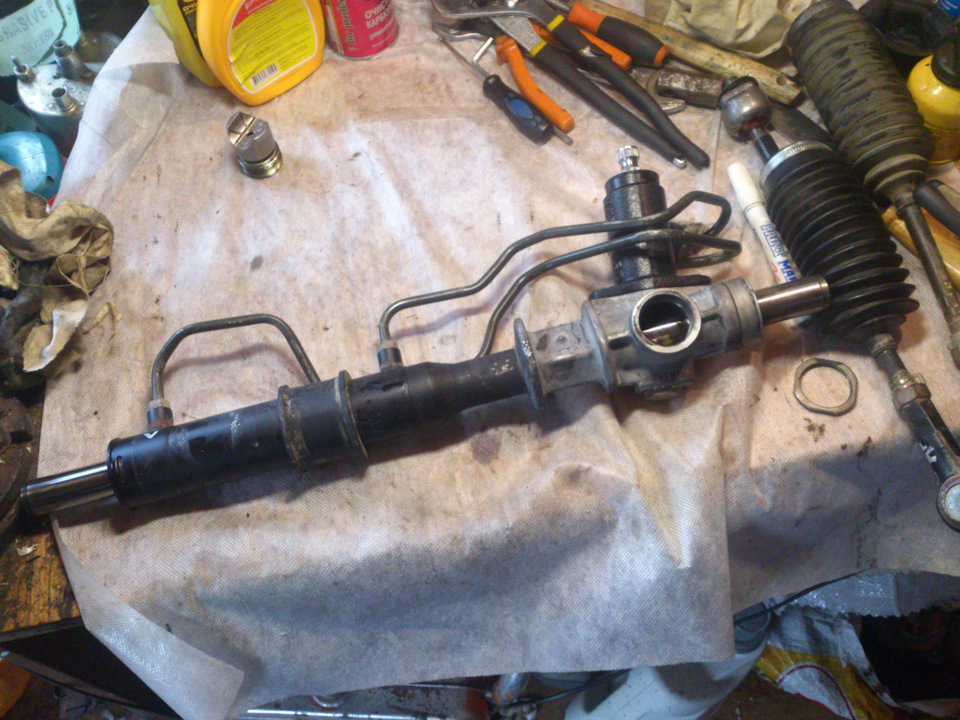

Добрался до рулевой рейки. Была пару лет (а может и 1,5 года) назад установлена контрактная рулевая рейка, по причине потекшей старой. Покатался я на ней немного и эта зараза начала стучать, сперва грешил на наконечники или тяги, но звук доносился изнутри.
Итак для начала нужно все хорошенько отмыть ибо где-то сопливило жижу и все вокруг засрало

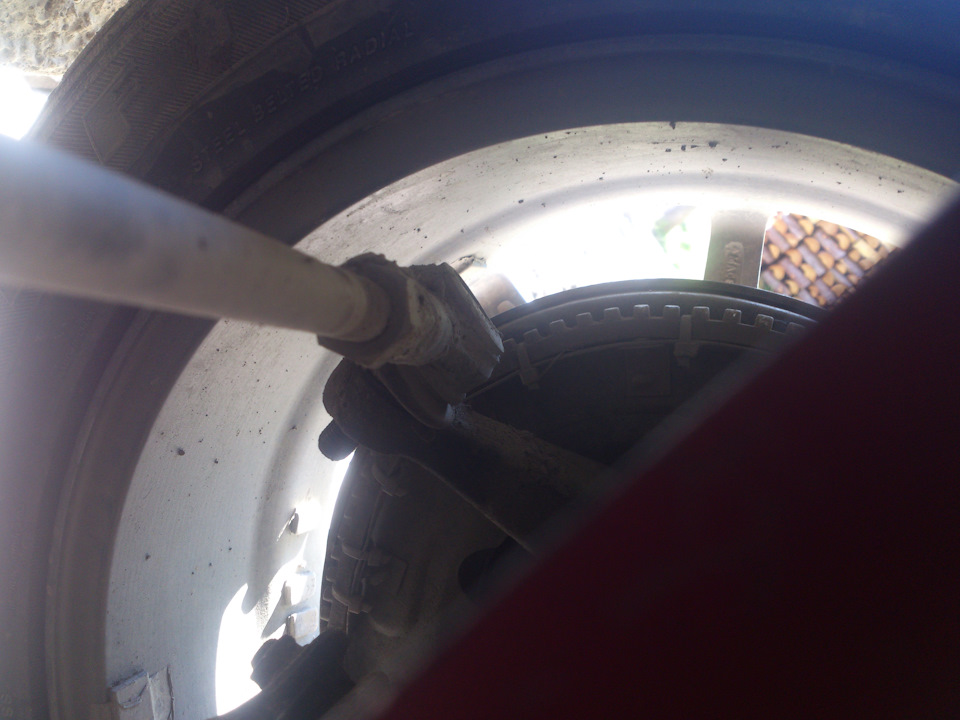

Для снятия рейки потребуется снять наконечники со ступиц

Открутить 2 хомута крепления рейки к кузову (4 болта)

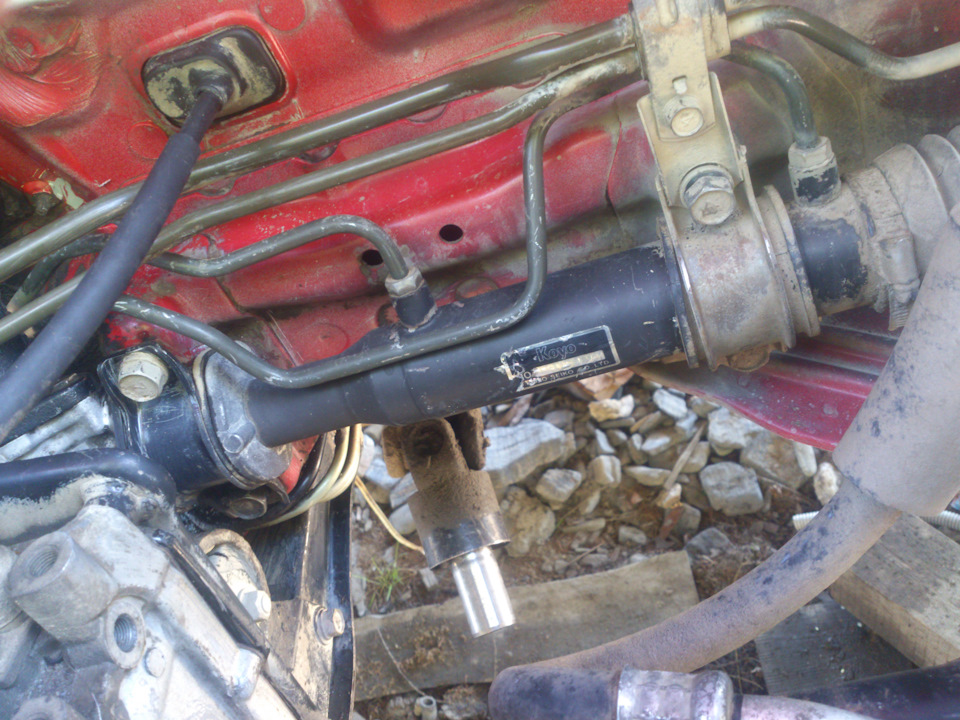

Так же отсоединить рулевой карданчик и для удобства изъятия открутить пыльник из салона (3 болта на 10)
Далее откручиваем 2 трубки подачи и обратки, перед этим нужно слить жижу либо подставить снизу емкость т.к. жижи вытечет прилично. После можно вытаскивать рейку вправо по ходу движения.
По большей части причиной стука является слабый прижим штока к червячному валу. Прежде чем регулировать я решил сперва разобрать и проверить состояния внутренностей.

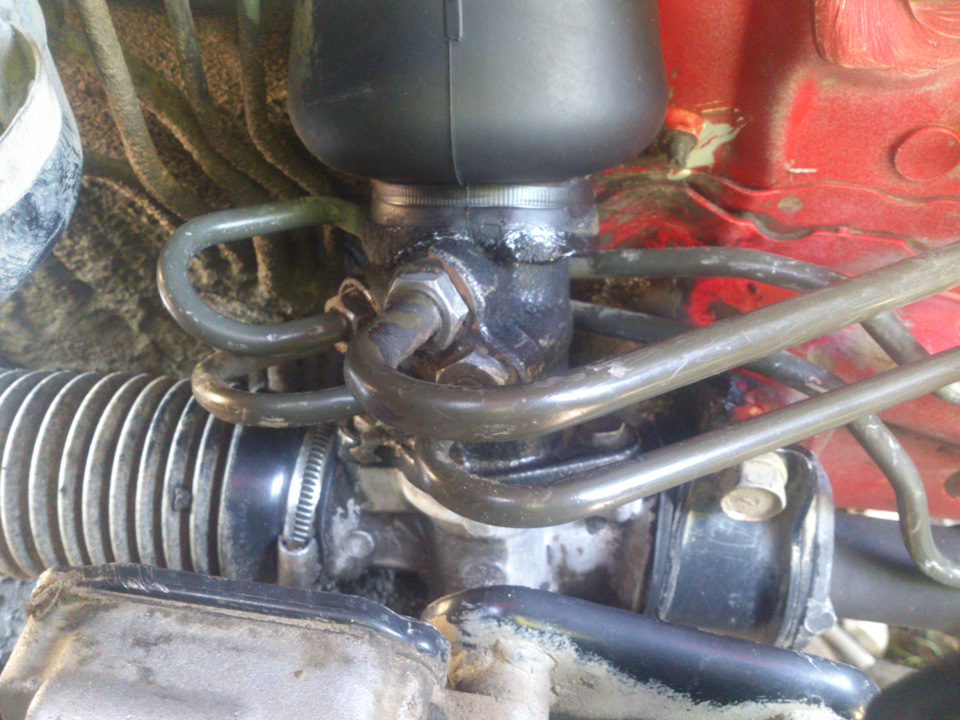

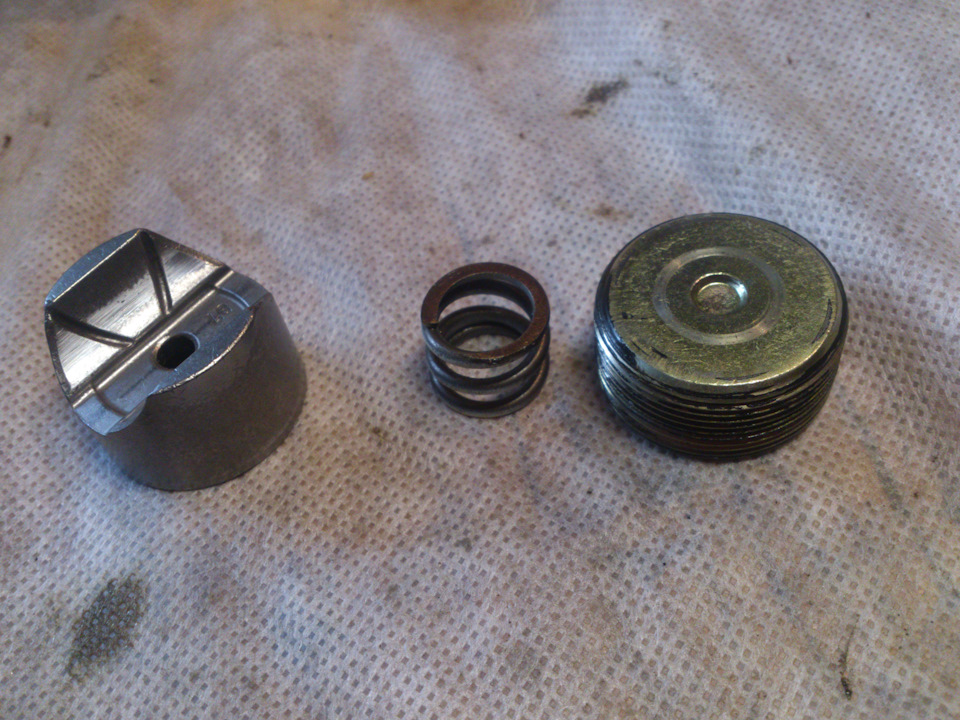

Снимаем прижимной цилиндрик, для этого ослабляем контрогайку подходящим ключом и выкручиваем регулировочный винт. Можно взять болт (сколько не помню) накрутить на него пару гаек, зажать их и шляпкой болта выкрутить винт. У меня нашлась подходящая головка аля ссср, похожая на маленький свечной ключ.

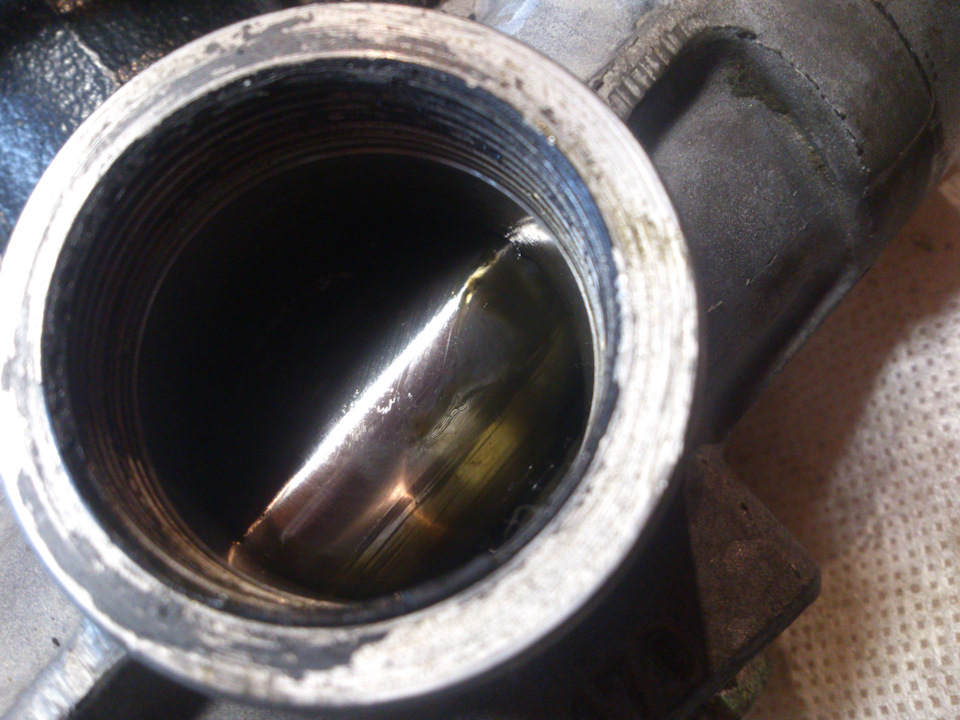

Критичного износа не было

Перед этим открутил тяги от рейки, предварительно пометив лево, право.

Тут тоже все в норме

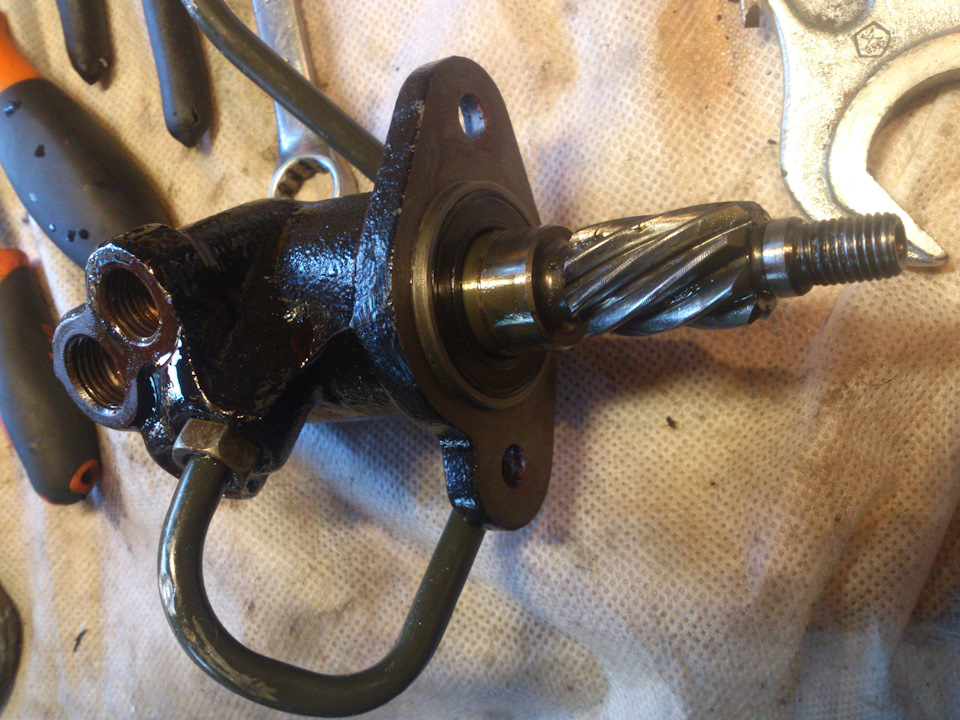

Грязи внутри не было, кроме потемневшей заводской смазки. Далее для того чтобы снять корпус с червяком нужно открутить нижнюю пробку, под которой видим гайку, удерживающую червячный вал, откручиваем ее и можно снимать корпус.

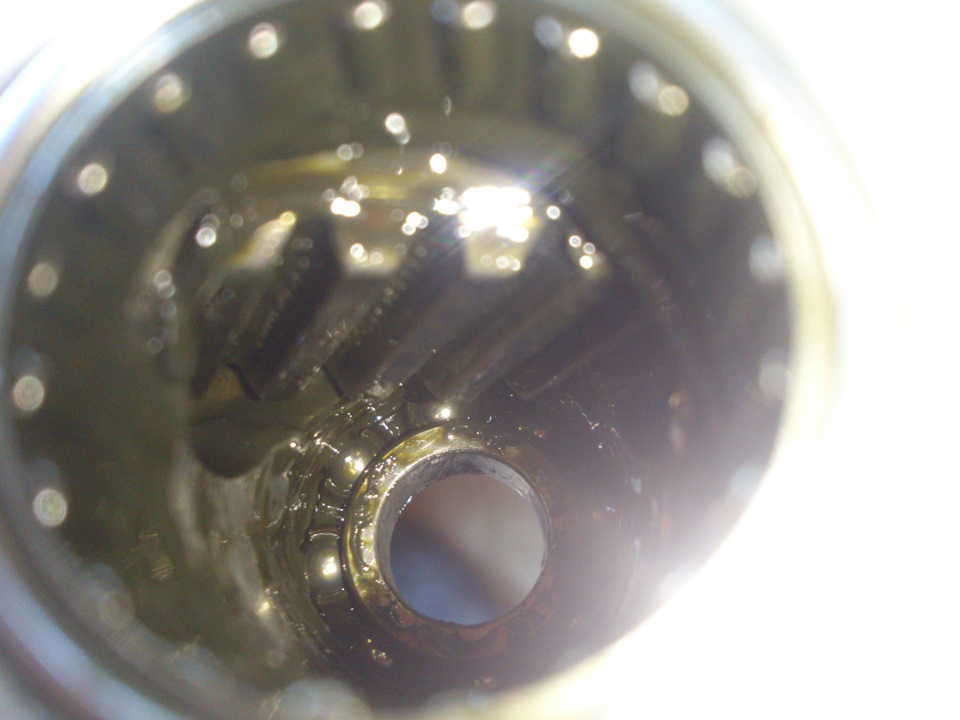

тут шлицы тоже в порядке Шлицы на штоке тоже норма, подшипники живые

Раз внутри все в порядке, то необходимо просто отрегулировать прижим штока к валу. Собираем все обратно предварительно смазав.
Регулировку прижима осуществляем путем прокручивания вала (пасатижами или чем будет удобно) до тех пор пока шток не будет свободно ходить, при этом не должно быть люфтов.
При сборке пользуемся книгой и тянем все по мануалу.

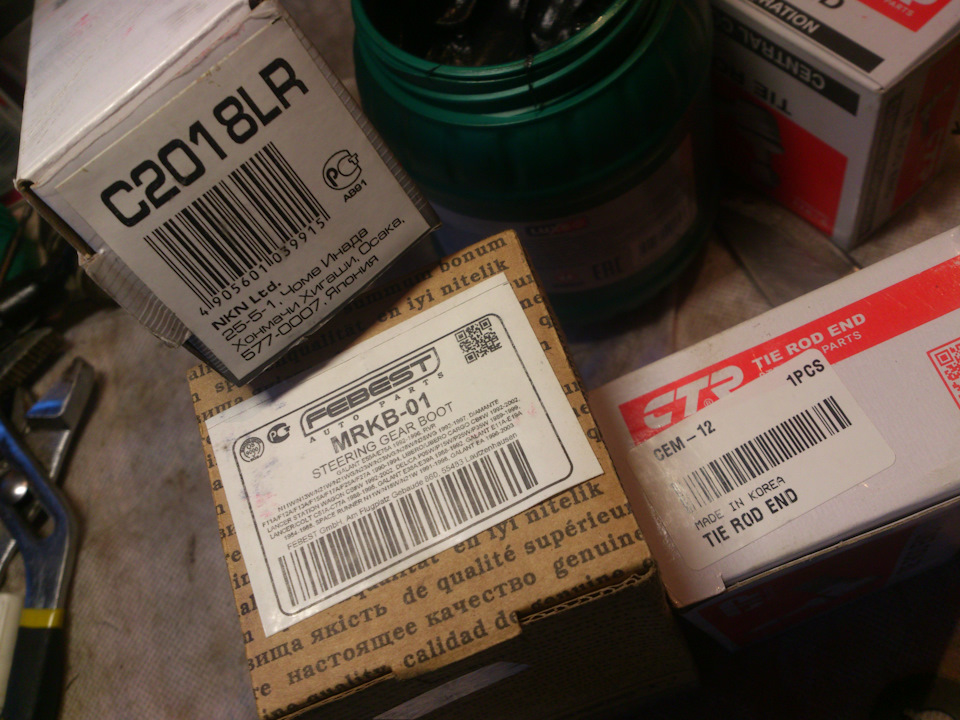

Одна тяга уже стояла новая, решил сразу махнуть вторую! а так же в процессе смазки плохо себя чувствовал один наконечник и был хоть и целый, но уже уставший пыльник тяги.

Сверху номерок тяги Lynx. Справа наконечник. Посередине пыльник тяги. Готово!

Позже еще прикупил уплотнительные колечки на трубки, еще не менял.

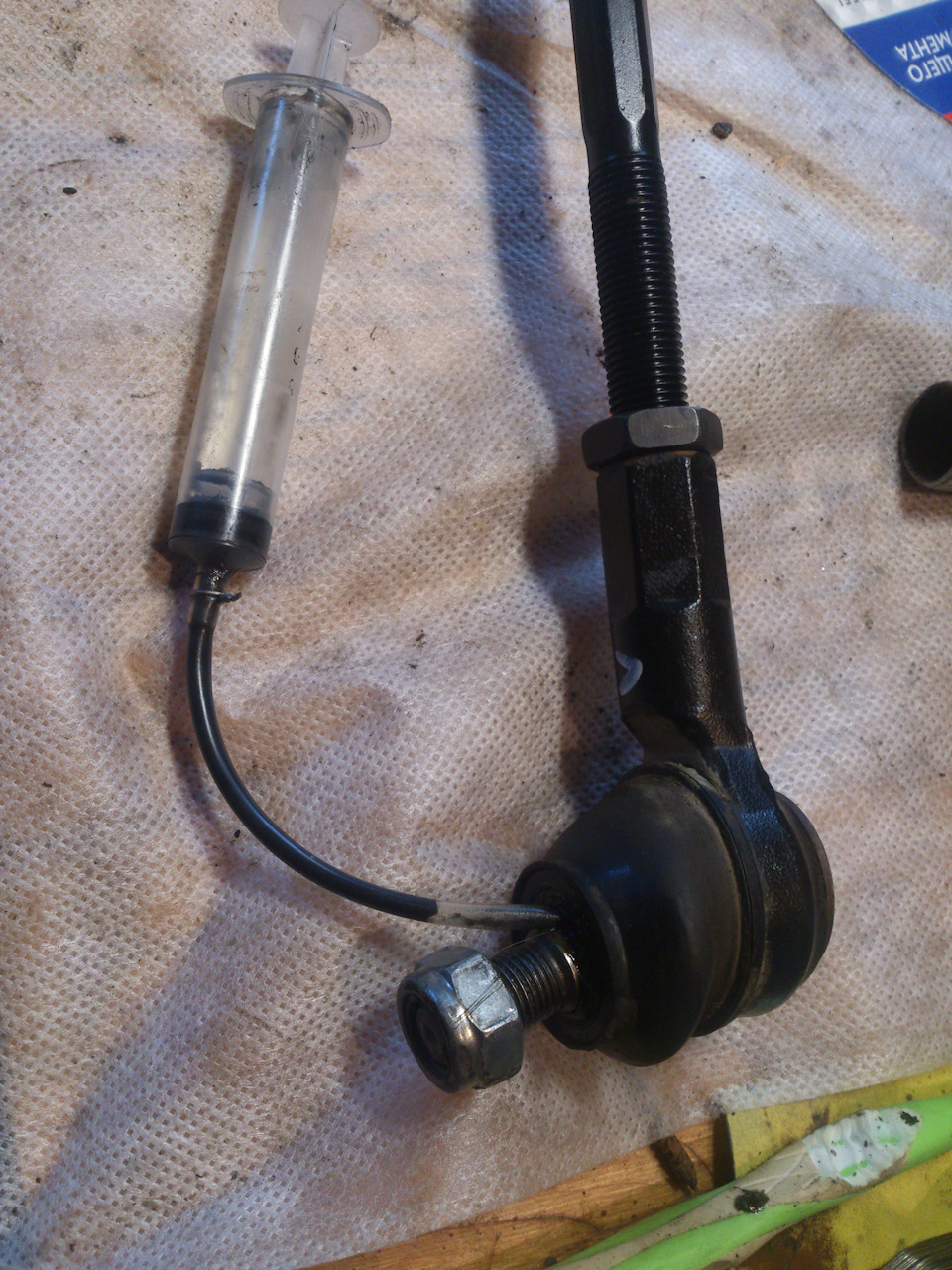

Набиваем свежей смазки в наконечники

не раз проверенный способ

Центральное положение у меня было сбито, поэтому подсчитал количество оборотов и выставил рейку в центр отметив белым маркером. Потом с помощью отца одевал рулевой карданчик так чтобы руль был по центру. Все равно ехать на развал-схождение, там тягами выставлю колеса ровно) Рейка на месте осталось залить новую жижу и прокачать систему!

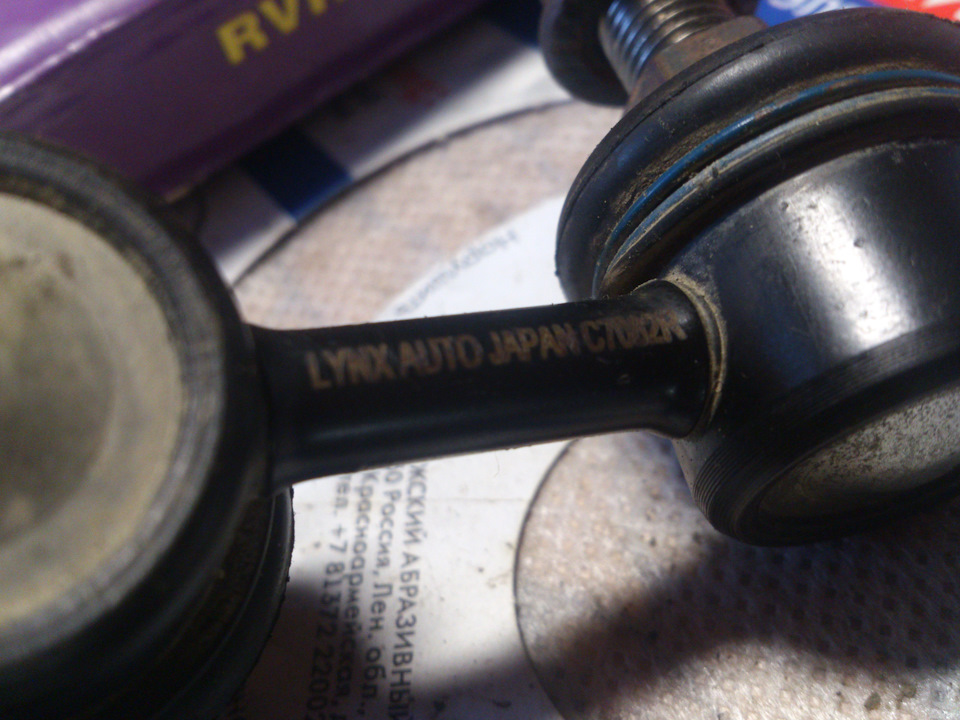

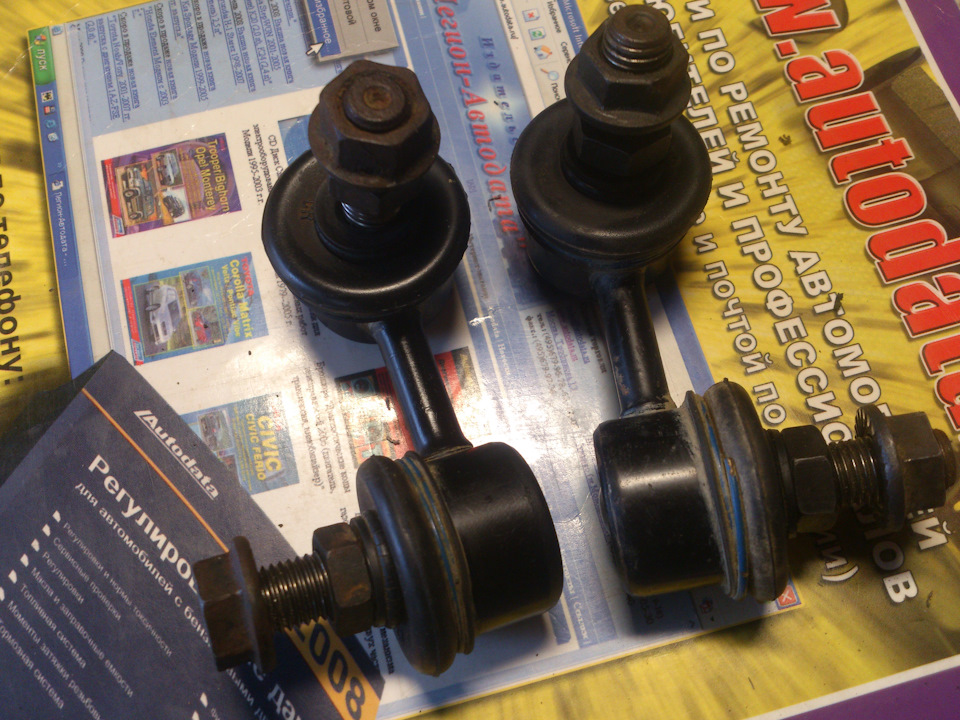

Кстати снял линки, которые фирмы Lynx (C7082R, C7082L). Запись о них была. Чувствуют они себя после года эксплуатации вполне еще хорошо))

Набью их свежей смазочкой и верну на место, думаю минимум на пол года точно их хватит, а может и больше)
Всем езды без стуков!
