Форумы сайта "Отечественная радиотехника ХХ века"

Обладателям "Эстония-3,3М.4" посвящается

Обладателям "Эстония-3,3М.4" посвящается

#1 Непрочитанное сообщение Алекс2819 » 11 мар 2016, 20:08

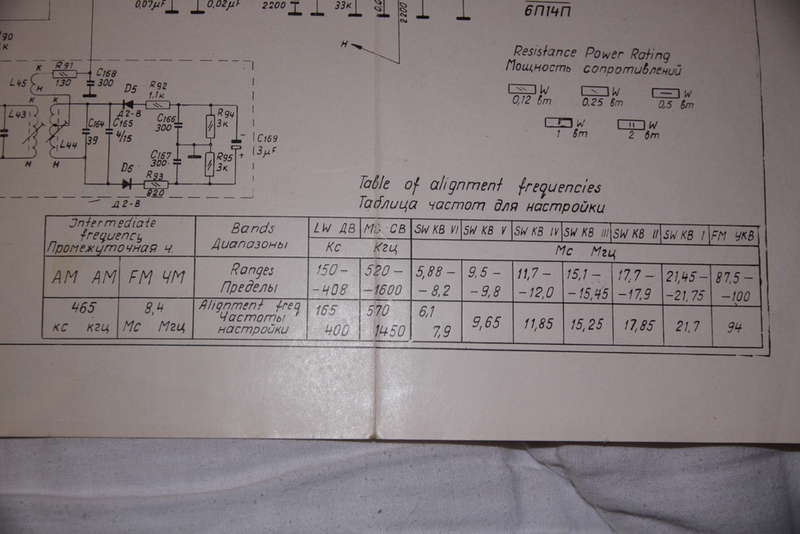

Предлагаю общественности результаты изысканий по «перетяжке» УКВ блока от «Эстония-3,3М,4″.Родной блок УКВ реализован на двух 6Ф1П , одна-двухкаскадный УВЧ, вторая-гетеродинный преобразователь и усилитель ПЧ. Задача- перестроить блок на диапазон 87,5-108 Мгц и для полного использования диапазона перейти на ПЧ=10,7 Мгц. Потратил на решение этой задачи несколько дней и сдался. Реализация гетеродина и смесителя на одном триоде (гетеродинный преобразователь ГП) и сопутствующие этому схемотехническому решению мостовые схемы»двойного моста» приводят к жуткому геморрою при настройке блока, все функционирует нормально порознь, а вместе не собрать. А так как очень хотелось ,то решил вопрос кардинальным образом- родной блок на «молекулы», и на его базе реализовал схемотехнику блока УКВ по классической схеме -каскод+гетеродин+смеситель. Основанием послужила статья в «Радио» №7/1959 года «Высококачественный УКВ-блок». Схема в прикрепленном файле. Что на выходе:
-частотный диапазон 87,5-105,0 Мгц;
-шкала достаточно линейна (в таблице на схеме приведена зависимость частоты от угла поворота штока настройки блока);
По конструктиву: катушки L6,L5,L2 от блока УКВ, количество витков уменьшено до 4, катушка L1-1 и L1-2 без переделки от родного блока. Фильтр ПЧ на 10.7 Мгц готовый, от транзисторного УПЧ. Нувистор 6С52Н можно заменить на 6С51Н с корректировкой питающих напряжений.

Re: Обладателям "Эстония-3,3М.4" посвящается

Спасибо! Интересно и полезно.
Была на форуме тема в прошлом года «Экспортные радиоприемники PUNANE RET», там выкладывалась схема этого блока с буржуйским диапазаном

Радиола сетевая ламповая »Эстония-3М»

Радиола сетевая ламповая «Эстония-3М» с I-кв 1964 года выпускал Таллинский завод «Пунане-РЭТ». Радиола высшего класса Эстония-ЗМ предназначена для приёма программ радиовещания в диапазонах ДВ, СВ, КВ и УКВ, а также для проигрывания грампластинок на скорости 33, 45 и 78 об/мин. Имеется гнездо для записи фонограмм на магнитофон. Запись производится с выхода детекторов или УНЧ. Кроме того, имеется гнездо для включения стереоприставки. Радиола Эстония-ЗМ это восьмидиапазонный супергетеродин со встроенной поворотной магнитной антенной для работы на СВ, ДВ диапазонах и встроенным диполем для работы в УКВ. В радиоле применено 12 радиоламп типа: 6Ф1П, 6К4П, 6И1П, 6Н2П, 6П14П, 6Ж1П, 6Е1П и 6 полупроводниковых диодов. Предусмотрена АРУ, ограничение амплитуды ПЧ в УКВ-ЧМ, плавная регулировка тембра НЧ и ВЧ, регулировка полосы ПЧ и 5 клавишный регистр тембра. Выпускалась радиола как в настольном, так и в напольном оформлении. Диапазоны: ДВ, СВ, KB-1 50,8. 76 м, KB-2 48. 50,8 м, KB-3 40,55. 43,2 м, KB-4 28,85. 34,3 м, KB-5 24,8. 26,4 м, УКВ 4,11. 4,56 м волн. Чувствительность на ДВ, СВ, KB 50 мкВ, УКВ 5 мкВ. Избирательность в АМ диапазонах 60 дБ. При приёме радиола воспроизводит полосу частот в АМ диапазонах 60. 6000 Гц, ЧМ — 60. 15000 Гц, при работе ЭПУ 60. 10000 Гц. Потребляемая мощность при приёме 90 и 105 Вт при работе ЭПУ. Габариты радиолы 850х350х360 мм. Вес 32 кг. С 1964 по 1966 год включ. выпущено 59224 экз. радиол.

Эстония-стерео. Проигрыватель, радиола, АС

716

Полная статья на сайте.
Изготовитель: завод Пунане-РЭТ, г Таллин, выпуск с 1970 года.

Выходная мощность каждого канала УНЧ: 4 Вт
Напряжение питания: 127 В и 220 В
Потребляемая мощность от сети: 160 Вт
Размеры стереорадиолы (ШхВхГ): 790х270х340 мм
Размер проигрываетля (ШхВхГ): 450х165х330 мм
Размеры одной АС (ВхШхГ): 895х375х350 мм
Вес радиолы: 25 кг
Вес проигрывателя: 10 кг
Вес одной АС: 20 кг

718

В комплект стереорадиолы входил проигрыватель виниловых дисков и пара АС по одноименному названию Эстония-стерео. Радиола имеет 7 диапазонов волн, поворотную магнитную антенну, внутренний УКВ диполь. плавную регулировку полосы пропускания с положением “местный прием”, плавную регулировку тембра по низким и высоким частотам, ступенчатую регулировку тембра с положениями “речь-музыка”, электронно-моторную настройку и автоматическую подстройку на принимаемую станцию. Регулируемая полоса позволяет уменьшить уровень помех при приеме. “Местный прием” улучшает качество звучания на длинных и средних волнах.

717

  • Сообщения 3,876
  • Реакции 2,086
  • Репутация 112
  • 21 Сен 2019
  • #2

Отреставрированные АС. Перетяжка ткани на лицевой панели.

estoniya_stereo loudspeakers ldsound.ru (3).jpg

estoniya_stereo loudspeakers ldsound.ru (4).jpg

  • 25 Мар 2020
  • #3
Дмитрий Большаков
  • 25 Мар 2020
  • #4
  • 25 Мар 2020
  • #5
  • 25 Мар 2020
  • #6
Юрий Робертович
  • 26 Мар 2020
  • #7

К сожалению, на ДВ, СВ, КВ сейчас нечего сушать, УКВ у нас один Маяк.
Вот колонки Симфонии, Эстонии это ВЕЩЬ. LDS, даже лучше новых!

Малая мощность, и с такой АС, не понимаю. Переделывал родной РР-шник, 6п14п в триоде, и 6н1п взамен 6н2п, остальное с тембрами выкусил, и всё. Ватта 3-3,5, хватало, с СД до опупения.
Мои СЕ 6с4с и 3вт, комната 30 кв. метров, никогда не поднимаю больше 0,5-0,7 громкости, и то когда гости были.

  • 26 Мар 2020
  • #8
yes1111
  • 24 Дек 2020
  • #9

Владею сабжевым аппаратом с 2018 года (выпуск 1971 г.). Приемник комплектный, но нерабочий. АС были внутри нетронутые (до меня вообще не разбирались). Корпуса тоже практически в идеале, но радиоткань слегка печальна. Головки в идеальном состоянии, как только что с завода. Но пришлось повозиться со щелями в корпусе и с его дребезжанием (тряпки с клеем ПВА решили этот вопрос целиком и полностью). Пока что использую просто в режиме усилителя, до бОльшего руки не доходят. Вообще, собираюсь полностью неспешно отреставрировать корпус радиолы, поменять вколхоженные бывшим хозяином китайские переменные резисторы на громкости и тембре на штатные, лампы на новые, и оживить приемник. Оживление будет проходить в этапа: 1) возвращение к оригинальной заводской схеме с устранением найденных неисправностей, и 2) переделка в верхний УКВ-диапазон и стереодекодер с пилот-тоном. Соответственно, в ходе 2-го этапа родной блок УКВ и стереодекодер будут демонтированы и бережно помещены на хранение, а взамен уже приобретены для экзекуций сменный УКВ-блок и плата стереодекодера для использования в качестве донора. Переделку блока УКВ и стереодекодера я мыслю по образу и подобию экспортного варианта "Симфонии", выпускавшегося под названием "Rigonda Bolshoi". При этом блок УКВ будет переделан, а плата стереодекодера изготовлена заново в виде реплики по схеме "Rigonda Bolshoi" (колхозить в такой аппарат подобные устройства на современной элементной базе я считаю вандализмом).

Насчет звучания. Если вкратце — то сначала не заметил в нем ничего выдающегося. Даже почти пожалел, что купил и приволок эту бандуру. А потом, по истечении пары-тройки часов прослушивания, меня, что называется, "накрыло". Внезапно обнаружил массу новых нюансов и подробностей на записях, затертых с детства буквально до дыр — в частности, на классических альбомах Pink Floyd. Просто раньше оно где-то замыливалось и тонуло, а тут вдруг проявилось со всей ясностью и очевидностью. Такое впечатление, как будто смотришь через свежевымытое окно. Или. что прочистил уши. Потрясающе звучат винтажные записи 60. 70-х годов — в частности, оцифровки старого винила, включая даже советский. Никогда раньше не мог себе представить, что эти пластинки записывались настолько здорово. В принципе, отлично играет практически все, что было выпущено вплоть до середины 90-х (рок, джаз, оркестровая музыка, старая эстрада) — т.е., до повального нашествия вусмерть задолбанных компрессией уродцев эпохи "войны громкости". Впрочем, последние звучат омерзительно на всем, кроме дешевых мыльниц.

В целом — звучание какое-то очень легкое, абсолютно ненагружающее и завораживающее. В том смысле, что хочется слушать еще и еще. Из замеченных недостатков самый большой — это что после нее уже просто не хочется слушать что-то другое. Уши просят именно "того самого" звука. Уточню, что сказанное относится именно к родным АС, подключенным к родному же ламповому усилителю (2-тактный ультралинейный УМЗЧ на паре 6П14П в каждом канале). До этого много лет слушал такие же АС совместно с УМЗЧ "Веги-108-стерео". Казалось, что неплохо. Да и по мощности, вроде бы, попадало нормально: 10 Вт номинальной мощности на 4 Ома — это, как раз, где-то 5 . 6 Вт на 8 Ом. Но, как выяснилось в сравнении — не то, абсолютно не то. Недавно вот снова подключил их к "Веге" — и убедился, что звук и рядом не лежал. В смысле — даже на одном гектаре.

Эстония-3М

Радиола сетевая ламповая *Эстония-3М* с I-кв 1964 года выпускал Таллинский завод *Пунане-РЭТ*. Радиола высшего класса **Эстония-ЗМ** предназначена для приёма программ радиовещания в диапазонах ДВ, СВ, КВ и УКВ, а также для проигрывания грампластинок на скорости 33, 45 и 78 об/мин. Имеется гнездо для записи фонограмм на магнитофон. Запись производится с выхода детекторов или УНЧ. Кроме того, имеется гнездо для включения стереоприставки. Радиола **Эстония-ЗМ** это восьмидиапазонный супергетеродин со встроенной поворотной магнитной антенной для работы на СВ, ДВ диапазонах и встроенным диполем для работы в УКВ. В радиоле применено 12 радиоламп типа: 6Ф1П, 6К4П, 6И1П, 6Н2П, 6П14П, 6Ж1П, 6Е1П и 6 полупроводниковых диодов. Предусмотрена АРУ, ограничение амплитуды ПЧ в УКВ-ЧМ, плавная регулировка тембра НЧ и ВЧ, регулировка полосы ПЧ и 5 клавишный регистр тембра. Выпускалась радиола как в настольном, так и в напольном оформлении. Диапазоны: ДВ, СВ, KB-1 50,8…76 м, KB-2 48…50,8 м, KB-3 40,55…43,2 м, KB-4 28,85…34,3 м, KB-5 24,8…26,4 м, УКВ 4,11…4,56 м волн. Чувствительность на ДВ, СВ, KB 50 мкВ, УКВ 5 мкВ. Избирательность в АМ диапазонах 60 дБ. При приёме радиола воспроизводит полосу частот в АМ диапазонах 60…6000 Гц, ЧМ — 60…15000 Гц, при работе ЭПУ 60…10000 Гц. Потребляемая мощность при приёме 90 и 105 Вт при работе ЭПУ. Габариты радиолы 850х350х360 мм. Вес 32 кг. С 1964 по 1966 год включ. выпущено 59224 экз. радиол.
