Что такое сайлентблоки в автомобиле

11

Сайлентблоки: что это такое в машине, принцип работы, за что отвечают, виды, стоимость, как заменить

Сайлентблоки — это отдельные конструктивные элементы, по внешнему виду напоминающие обычную втулку или кусок шланга. Резинометаллические шарниры надёжно вставлены и зафиксированы в металлическую обойму.

Сайлентблок вместе с амортизатором снижают вибрацию и уровень шума при движении автомобиля по некачественным дорогам, которых в России немало. Эти упругие детали также применяют в велосипедах и мотоциклах.

Располагается элемент в верхних и нижних рычагах передней подвески, в заднем соединении рулевого механизма с тягой. Несмотря на простоту своего устройства, сайлентблок очень важен для автомобиля. Поэтому, если в автомастерской вам рекомендуют их заменить, то не думайте, что вас просто хотят «развести». Прочтите статью, и вы будете полностью владеть информацией про сайлентблоки автомобиля.

Этот элемент важен для безопасности автомобиля при его эксплуатации, обеспечивает комфорт водителя. Износ элемента выявляют на плановом техническом осмотре, в таких случаях требуется замена.

В статье подробно расскажу, что такое сайлентблоки, принцип работы, устройство, какие виды бывают, как выявить неисправность и заменить, а также обзор лучших производителей. Обещаю, будет интересно!

Что такое сайлентблок, за что он отвечает

В переводе с английского сайлентблок переводится как тихий блок — «silent block». Как выглядит и как устроен этот элемент автомобиля, знают не все владельцы авто, хотя без них поездка на машине была бы очень некомфортная.

Идея о создании единой конструкции металла с резиной, которая будет уменьшать вибрации и ударные нагрузки при перемещении автомобиля, появилась в голове у Вальтера Крайслера, в честь которого и названа одноимённая фирма. Но имя того, кто разработал деталь, утеряно.

В февраля 1932 года в автомобиле New Finer Plymouth впервые установили резинометаллические шарниры в подвеске мотора, что вызвало немало радости – вибрации стало гораздо меньше. Через 20 лет шарниры уже устанавливали на всех моделях автомобилях повсеместно. Интересно, что самый первый резинометаллический шарнир был и первым сайлентблоком, потому что он был неразборным — резиновая вставка была неподвижна.

New Finer Plymouth 1932 года

В машинах сайлентблок обеспечивает выполнение упругое соединение узлов подвески и защиту кузова при движении, ударах и вибрации. За счёт работы конструктивного элемента повышается комфорт использования транспортного средства для водителя и пассажиров.

Этот элемент позволяет предупредить ранний износ других, более дорогостоящих элементов. Модуль используется для поглощения воздействия нагрузок, образующихся в процессе движения транспортного средства, передаваемых на кузов и несущие части ходовой подвески.

Резинометаллические шарниры (РМШ) часто называют сайлентблоками, но если изучить терминологию, это не совсем неверно. Вообще резинометаллические шарниры бывают разборными и неразборными. Так вот, сайлентблок – это неразборный РМШ с двумя металлическими втулками, между которыми находится эластичная резиновая (каучуковая) или полиуретановая вставка-демпфер. Втулку и вставку «садят» на клей или вулканизируют, а затем проводят процедуру прессовки. Деталь получается надёжная, которая может выдержать до 100 тыс. км пробега.

Сайлентблоки устанавливаются между кузовом и элементами подвески, чтобы уменьшить шум и передаваемую вибрацию. Такая технология позволяет увеличить несущую способность и повысить ресурс узла. В этом и состоит различие между сайлентблоками и резинометаллическими шарнирами.

В обычном РМШ неподвижность резины обеспечивается с помощью преднатяга и радикального сжатия в процессе монтажа. Со временем это состояние нарушается, элемент выходит из строя и издаёт характерные звуки — пищание. А состояние сайлентблока невозможно проконтролировать таким образом, он будет «молчать» до последнего. Даже при появлении внешних признаков износа проскальзывания, писки и другие звуки не появляются. В результате происходит моментальный обрыв резинки.

Чаще всего сайлентблоки устанавливаются в передней подвески машины для крепления рычагов и стабилизатора поперечной устойчивости (тяги).

Как выглядит стабилизатор поперечной устойчивости

За что отвечает сайлентблок?

1. Связывает узлы подвески транспортного средства.
2. Уменьшает шумность внутри автомобиля во время движения.
3. Поглощаются вибрации и удары на кузов при езде по плохим дорогам.
4. Увеличивается устойчивость автомобиля.
5. Защита дорогих деталей от быстрого износа.

Установка сайлентблоков снижает конечную стоимость автомобилей – благодаря им не такие строгие правила к посадке деталям.

Принцип работы сайлентблока

При движении машина подвергается воздействию различных негативных факторов (толчки, колебания, нагрузки, вибрации). В точках крепления деталей подвески возникает сила трения, в результате чего эксплуатационная способность ухудшается. Предотвратить подобное изменение призваны пластичные сайлентблоки. Принцип их действия заключается в снижении трения между деталями ходовой, в поглощении вибраций и толчков во всех направлениях. То есть упругий элемент гасит колебания.

Когда шарнир подвергается скручиванию, то его разрушения не происходит, это связано с верным расчётом узла. Чаще всего сайлентблоки подвергаются вращению между обоймами из металла, но иногда его используют на изгиб, когда упругую деталь ставят на рычаги подвесок с вертикально ориентированной осью.

Посмотрите, как работает сайлентблок в движении на Honda CRV:

Если резинометаллический шарнир устанавливают в траверсах и проушинах крепления деталей трансмиссии, то он здесь выполняет роль своеобразной прокладки между ними и кузовом автомобиля.

Из-за очень плотного соединения элементов происходит ограничение ненужных движений рычага. Зазоров нет, а поэтому снижается вибрация и стуки при перемещении автомобиля.

А сколько сайлентблоков в задней и передней подвеске автомобиля? Если посчитать всё количество, то в передней подвеске их будет более 8, и более 12 в задней. Всё зависит от марки и модели транспортного средства. Отмечу, что стойки стабилизатора, втулки, резинки реактивных тяг не являются сайлентблоками.

Расположение сайлентблока в автомобиле влияет на то, как может работать эта деталь. Она может работать:

1. За счёт кручения втулки.
2. Растягивая или сжимая втулку.

В подвесках Макферсон часто применяют 2 разных сайлентблока: один скручивается, а другой соединяет кузов с рычагом, придавая жёсткость конструкции.

Сайлентблок, который устанавливается на передний рычаг, в большинстве случаев необходим для снижения вибрации на колёса. А задний сайлентблок уменьшает вероятность перекоса рычагов.

В зависимости от используемых материалов, сайлентблоки бывают полиуретановыми и резиновыми. При делении с поправкой на конструктивные особенности различают:

• конструкции с одной втулкой. Это классический неразборный элемент;
• с двумя втулками;
• с технологическими отверстиями в резине для вращения. Это необходимо для работы рычагов на скручивание.
• с крепёжными внутренними проушинами под болт. Такие детали несимметричны;
• из резины без металлических деталей. В этом случае деталь крепится при помощи клея к элементам подвески;
• плавающие сайлентблоки. Они не шарнирные, а шаровые. Их плюс в способности обеспечивать плавность хода, скоростное преимущество, динамику разгона, торможение и повышении управляемости транспортного средства. А минус – это ускоренный износ внутренней пластмассовой втулки. Эти сайлентблоки устанавливают в поворотных кулаках задней подвески.

Какие бывают сайлентблоки в зависимости от жёсткости крепления:

• обеспечивающими допустимое колебание подвески;
• допускающими большой диапазон движений.

Основным фактором, на который стоит обращать внимание при выборе детали является материал изготовления. Именно он обеспечивает качество детали и позволяет дать оценку по основным критериям: качество, долгий срок службы, надёжность. При выборе сайлентблока надо учитывать характер и интенсивность эксплуатации автомобиля.

Несмотря на перечисленные рекомендации, мастера советуют рассматривать именно полиуретановые сайлентблоки. Единственный недостаток, выявляемый при их сравнении с резиновыми – высокая стоимость. Но она компенсируется сниженным износом.

В производстве сайлентблоков применяется два материала, отличающихся лучшей амортизацией и способностью гашения вибраций, передаваемых на кузов. Это резина и полиуретан. Перед выбором качественной детали стоит изучить особенности каждого типа.

Резиновые

Только в последние 10 лет автовладельцы озадачились вопросом, какие сайлентблоки лучше, резиновые или полиуретановые. До этого момента использовался только один материал — резина, и существенных проблем не было.

Резина, по сравнению с полиуретаном, имеет ряд преимуществ:

• стоимость примерно в 2-3 раза ниже, чем у полиуретана;
• не требуется обслуживания и смазки;
• мягкость – резина оптимальна для любителей размеренной и комфортной езды.

Тем не менее, для отдельных регионов России резиновые сайлентблоки не являются лучшим выбором. Резина плохо реагирует на колебание температурных отметок и может растрескиваться на морозе.

Ключевой недостаток сайлентблоков из данного материала – пониженная безопасность. Уровень этого показателя напрямую зависит от жёсткости материала — эластомера. Если она высокая, управляемость возрастает. Также резиновый упругий элемент может поскрипывать и быстро изнашивается. Чтобы уменьшить износ, не следует перегружать машину, ездить менее агрессивно, исключить попадание масла и химических материалов.

Эластомер, который обладает лучшими свойствами для уменьшения вибраций, делают из природного каучука.

Полиуретановые

Мастера-ремонтники часто рекомендуют своим клиентам замену резиновых сайлентблоков полиуретановыми. Это улучшит работу подвески и управляемость машины. Такая популярность этих упругих деталей обусловлена следующими преимуществами:

• продлённый срок службы по сравнении с резиной в 5 раз и более (примерно 200 тыс. км пробега). Отмечу, что возможно это просто рекламный ход, так как это никто не проверял, но они точно прослужат в 2 раза дольше;
• лучше себя «ведут» на плохом дорожном покрытии;
• отсутствие реакции на контакт маслом и химией, которой поливают дороги зимой;
• возможность повышения жёсткости подвески;
• при правильной установке лучше поглощаются удары и вибрации, снижается шум;
• нет эффекта «выжимания», который присутствует в резиновых деталях.
• долговечность, надёжность и безопасность.

Но, материал назвать идеальным нельзя. Часто в процессе эксплуатации автовладельцы выявляют некоторые недостатки:

• существенное увеличение показателей жёсткости;
• плохое прилегание к втулкам;
• отслаивание полиуретана;
• высокая стоимость.

Наличие перечисленных недостатков не позволяет назвать полимерный материал идеальным для изготовления сайлентблоков. По некоторым критериям он уступает проверенной временем резине, по отдельным – превосходит её.

Какие сайлентблоки лучше: полиуретановые или резиновые

Для улучшения управляемости и динамики, надо ставить полиуретановые сайлентблоки. А если вы предпочитаете спокойную размеренную езду, то лучше установить резиново-металлические элементы.

В своём большинстве автовладельцы сейчас стараются ставить именно полиуретановые сайлентблоки, аргументируя свой выбор их повышенной прочностью и надёжностью. Безусловно, резина также не лишена этого недостатка, но его компенсирует сниженная в 2-3 раза стоимость материала.

При рассмотрении преимуществ полимерного материала, они становятся его же недостатками. Повышенная твёрдость, усиливающая безопасность, изменяет характер езды, делая её более жёсткой. Сниженная пластичность усиливает нагрузки и заставляет сайлентблок срабатывать в местах, где резина не реагирует.

Внимание! Назвать РМШ из полиуретана оптимальным выбором – невозможно. Завышенная стоимость не компенсируется устойчивостью к износу, потому что за равную сумму изделия из резины можно заменить 2-5 раз.

Посмотрите видео про два теста полиуретановых сайлентблоков, думаю вам будет интересно.

Где находятся сайлентблоки

Места установки сайлентблоков и их количество зависит от конструктивных особенностей конкретной модели машины. Как правило, их устанавливают:

• в нижних и верхних рычагах передней подвески;
• на поперечных рычагах в местах крепления к кузову;
• в местах соединения стабилизатора поперечной устойчивости к рычагу;
• в нижней части амортизационных стоек для крепления к ступице;
• в местах крепления торсионной балки к кузову;
• в точках крепления реактивных тяг;
• на опорных балках двигателя внутреннего сгорания и коробки передач (КПП);
• у соединения рулевого механизма и тяги.

Конструктивный элемент часто используют для крепления амортизаторов, коробки передач и двигателя. Состояние всех компонентов следует внимательно контролировать. Если машина начала реагировать на поворот руля с небольшой задержкой, стоит провести проверку резинометаллических шарниров.

Признаки неисправностей

Сайлентблоки являются расходным материалом ходовой части автомобиля, обеспечивающих безопасность эксплуатации транспорта. Они заметно повышают комфорт езды и управляемость. Состояние РМШ стоит периодически контролировать, а также знать эталонные (предельные) ресурсы этой важной запчасти.

Чаще всего износостойкость расходного материала определяется в километрах пробега. По хорошим дорогам качественная деталь способна прослужить до 100 тыс. км. Эти показатели для России требуют значительной поправки. Проверять состояние сайлентблоков стоит каждые 50-60 тыс. км. Но на практике сайлентблок ломается редко.

Своевременно выявить необходимость проведения работ по замене детали помогают такие признаки:

• машина неустойчива в управлении;
• поворот рулевого колеса заметно замедляется;
• со стороны подвески при движении по дорожному покрытию низкого качества исходят шумы;
• направление движения нестабильное, автомобиль ведёт в сторону. Чем хуже дорога, тем сильнее машину «бросает»;
• рулевое колесо вибрирует;
• возникают скрипы и другие посторонние шумы;
• износ покрышек происходит неравномерно, характерно быстрое стирание резины с одной из сторон;
• показатели развала-схождения не соответствуют нормальному состоянию.

Пренебрегать необходимостью регулярной проверки и своевременной замены элемента не следует. От него в полной мере зависит безопасность вождения.

Возникшая неисправность может стать причиной резкого увода машины на скорости, что обернётся плачевными последствиями.

Как проверить сайлентблоки

Определить техническое состояние сайлентблоков можно на эстакадах, подъёмниках или при помощи смотровой ямы. Для проведения работ нужно иметь общее представление о внешнем виде детали и её размерах. Для диагностики необходимы специальные инструменты, а если их нет в наличии, лучше обратиться на СТО.

Проводя проверку сайлентблока, оценивают его состояние, подтверждают или опровергают целостность детали. Согласно эталону, исправный элемент не должен иметь разрывов и зазоров в соединениях.

Общий порядок диагностики включает:

1. Автомобиль устанавливают на эстакаду и подготавливают к визуальному осмотру, детали очищают от грязи и пыли.
2. Проводится визуальная оценка состояния.
3. Снимают шаровые опоры.
4. Оценивают состояние деталей, работа которых связана с сайлентблоками. Смотрят, как себя «ведёт» левый мост и задняя балка.
5. Расшатывая рычаг подвески, и возврата его в исходное положение, оценивают отпружинивание. Если оно присутствует, сайлентблок в порядке.
6. Если деталь порвана, то рычаги ставятся немного криво.
7. Проводится оценка положения втулки. Она не должна свободно вращаться.
8. Осматривают сам сайлентблок, исключают присутствие стуков внутри самой детали, уточняют, нет ли трещин и других деформаций на его поверхности.
9. При помощи монтажной лопатки исключают люфт сайлентблока Если он обнаружен, требуется экстренная замена детали.

Процедура диагностики сайлентблоков проста для профессионалов. Новички часто допускают ошибки, связанные с недостаточными знаниями конструкции автосредства.

Внимание! Несвоевременная замена расходников чревата последствиями. Водитель может потерять управление при движении. Не исключены поломки переднего рычага, разрушения мест крепления сайлентблоков.

Посмотрите полезное видео, как проверить ходовую часть автомобиля.

Как продлить жизнь сайлентблоков

Сайлентблок не является упругим элементом подвески, эластомер не должен быть загружен при средней загрузке транспортного средства. Чтобы избежать неоправданного усилия не следует оставлять машину надолго с перегруженными элементами подвески и вывешенными колёсами, это причиняет им вред. Зимой нельзя допускать сильной раскачки.

При замене элемента положение стоит чётко выверить, потому что жёсткость балки заметно различается по радиусу. Не все знают, для чего красные вставки в сайлентблоках – именно на них стоит ориентироваться при проведении монтажа. Нельзя допускать попадания масла и других едких веществ на поверхность, они разрушают резину и полимеры.

Есть ещё один примитивный совет, позволяющий продлить срок службы сайлентблока. За ним нужно ухаживать, регулярно удаляя загрязнения и лишнюю влагу. Под воздействием неблагоприятных условий, износостойкость уменьшается, что может стать поводом для внепланового ремонта. Пыль может попасть в микротрещины, что ускорит износ детали, а застывшая вода может спровоцировать разрыв сайлентблока.

На пользу пойдёт периодическое использование узкопрофильных смазок, предназначенных для восстановления поверхностного слоя резины. Но применять специальные смазки для устранения скрипов нельзя: это вредит резине и его прилеганию к металлической обойме.

Посмотрите интересное видео про все причины, почему быстро выходят из строя сайлентблоки:

Причины выхода из строя и что ломается в сайлентблоке

Визуально представить критическую поломку металлической детали автомобиля – довольно сложно, потому нарушение сайлентблока — это чаще всего разрыв резиновой части элемента. Качественные сайлентблоки не нуждаются в уходе, поскольку в них нет смазки. Среди причин, способных привести к неисправности выделяют:

1. Продолжительная эксплуатация. Происходит естественный износ резины или полиуретана. Элемент утрачивает эластичность и начинает растрескиваться, возникают стуки и скрипы. Дополнительно может быть отслоение резины от металла, поскольку вулканизация имеет свой срок работы. В итоге втулка скользит по металлической обойме, стирается, что приводит к зазорам.
2. Химическое воздействие. Разрушение происходит из-за попадания масла и химикатов, которые разъедают эластомер.
3. Неправильная установка в посадочное место. Отмечу, что причина преждевременного появления неполадок — когда болты перетянуты или зафиксированы с недостаточным усилием. Может ослабнуть посадка металлических обойм в проушинах и на осях.
   Важно правильно устанавливать сайлентблоки
4. Неверная затяжка болтов. Запомните, затягивать болты следует тогда, когда автомобиль стоит на всех колёсах, а не находится на весу. Если не следовать этому правилу, то при опускании машины вниз резина скрутится и в скором времени порвётся. В некоторых автосервисах так и делают, чтобы клиент приехал к ним снова на замену.
5. Тяжёлые условия эксплуатации. Если нагружать автомобиль слишком сильно, то эластомер нагревается, «устаёт» и разрушается в разы быстрее. Тоже самое относится и к механическому воздействию.

Неисправный сайлентблок просто прекращает выполнение своих основных функций. Обнаружить проблему можно довольно просто – по характерному звуку. При езде с большой амплитудой движения, удары будут весьма ощутимыми.

Последствия несвоевременной замены

Медлить с заменой сайлентблоков не следует, потому что заметно снижается безопасность и комфорт использования транспортного средства. При существенном износе, автомобиль начнёт уходить в сторону, сам подруливать, ускорится износ покрышек.

Также сайлентблоки при ненадёжном присоединении могут вести к разрушению посадочных мест крепления шарниров и деформации в подвеске. Это повысит стоимость ремонта, поскольку дополнительно придётся покупать и устанавливать передний рычаг подвески в сборе, что выйдет в несколько раз дороже, чем замена сайлентблоков.

Сломанный рычаг подвески

На практике даже самые дорогие сайлентблоки, содержащие лучшую резину, не смогут выдержать более ста тысяч километров пробега. Каучук отходит от металлической обоймы и проворачивается. Это может нарушить геометрию кузова, вызвать непредсказуемый занос, снизить дорожный просвет. Водитель может ощутить удар подвески о неровности дорог. Резкое снижение управляемости – самое опасное последствие несвоевременной замены сайлентблока.

Обязательно проверяйте состояние сайлентблоков каждый раз при техническом обслуживании ходовой.

Как правильно заменить сайлентблок

При проведении замены неисправного элемента конструкции потребуются определённые инструменты:

• ключ для съёма рычага подвески и балки;
• специальный пресс;
• съёмник сайлентблоков.

Внимание! Изначально стоит выбрать качественные сайлентблоки, которые будут куплены на замену.

После установки и фиксации транспортного средства на подъёмнике обеспечивается разборка элементов. Сайлентблок задней балки меняют по такому алгоритму:

• снимают подвеску балки;
• открепляют трос ручника;
• освобождают скобу крепления шлангов тормозной системы, расположенных на кронштейнах;
• снимают старый сайлентблок балки при помощи съёмника;
• проводят чистку места установки от пыли и других загрязнений;
• наносят графитную смазку на место установки;
• обеспечивают монтаж новой детали, фиксируя её без зазоров с помощью гидравлического пресса или пневмоинструмента. Иногда применяют кувалду, но лучше этого избегать, чтобы не деформировать деталь. Процедура прессовки — это самая сложная часть работы;
  Как происходит процесс прессовки сайлентблока
• снятые для монтажа элементы устанавливают обратно, соблюдая последовательность;
• после проведённых работ обязательно восстановить развал колёс и углы схождения.

Замена сайлентблока передней балки обеспечивается с соблюдением тех же принципов.

Если элемент конструкции прикручивают болтами, а не запрессовывают, его демонтаж обеспечивают откручиванием. При проведении монтажа надо обращать внимание на положение детали, потому что размещать её произвольно недопустимо. Если у элемента есть перегородки, он функционирует в двух положениях. При игнорировании нормативных правил, нагрузка распределится неравномерно и сайлентблок быстро выйдет из строя.

Первое и самое главное – сайлентблок нужно затягивать в момент, когда автомобиль находится на ровной поверхности, то есть, когда опущен с подъёмника. Связано это с тем, что когда транспортное средство располагается на возвышенности, затянуть болты и гайки ходой в правильном положении практически невозможно. Детали будут находиться не в том положении. После того как машина будет опущена, резиновая втулка скрутится как в нагруженной позиции. Соответственно, она будет находиться в рабочем состоянии всегда, даже без нагрузок. Такая ошибка при замене опасна преждевременным износом расходника. Только такой способ затяжки является самым правильным.

Менять сайлентблоки нужно только в сборе, потому что этот элемент неразборный. Но иногда эта деталь уже изначально входит в недешёвые узлы подвески, поэтому при износе сайлентблока надо менять всю конструкцию целиком.

В видеоролике — простой способ замены сайлентблоков в автомобиле, не требующий специального оборудования и доступный каждому автовладельцу.

Цена и рейтинг лучших производителей сайлентблоков

На основании наблюдений автовладельцев и экспертных мнений можно составить рейтинг лучших брендов-производителей сайлентблоков. Он позволит автовладельцам понять приблизительный разбег стоимости и сделать правильный выбор.

ТОП лучших производителей сайлентблоков:

1. TRW. Страна производитель – США. Компания на рынке с 1901 года. Средняя цена – 1500 р.
2. Lemförder. Хорошая немецкая марка, в среднем цена 1000 руб.
3. Swag. Ещё одна немецкая фирма. Цена невысокая, от 500 р.
   Сайлентблок рычага Swag
4. CTR. Неплохая японская компания. Средняя цена 500 руб.
5. Febest. Немецкая компания, занимающаяся производством сайлентблоков и других комплектующих для автомобилей с 1999 года. Средняя цена – 1300 р.
6. VTR. Финский бренд основан в 2007 году. Средняя цена сайлентблоков – 1000 р.
7. Sidem. Популярная бельгийская компания, продукция которой распространена более чем в 80 странах мира. На рынке с 1933 года. Средняя цена товара – 1200 р.
8. FEBI. Немецкий производитель. Средняя цена сайлентблоков – 1700 р.
9. SAT. Китайская компания с широким ассортиментом продукции. Занимается производством деталей для популярных автомобилей с 2000 года. Цена товара – демократичная, купить полиуретановый сайлентблок можно за 600 р.
10. Точка Опоры. Российский производитель, выпускающий запчасти для отечественных и зарубежных автомобилей с 2000 года. Средняя цена детали – 800 р.
11. СЭВИ. Страна производитель – Россия. Цена сайлентблока от 500 р.
12. JIKIU. Японский производитель, выпускающий сопутствующую продукцию для автомобилей среднего бизнес класса. Средняя цена детали – 1800 р.
13. MASUMA. Японский производитель, на рынке товаров с 2004 года. Средняя цена сайлентблока – 1600 р.

При выборе нужной марки сайлентблока, можно просмотреть форумы именно про свой автомобиль.

Сайлентблок в автомобиле это классическая втулка (резинометаллический шарнир), где эластичная часть соединена с внутренней и внешними обоймами при помощи клея или вулканизацией. Элемент располагается в нижних и верхних рычагах передней подвески и в заднем соединении рулевого механизма с тягой.

Устройство детали простое, не имеет особенностей, но износ элемента является показанием для экстренной замены. Эксплуатация ТС без сайлентблока становится некомфортной для пассажиров и водителя, снижается общая безопасность автомобиля.

Что такое сайлентблоки в подвеске автомобиля и зачем их менять

На украинских дорогах детали подвески живут недолго. В отечественных условиях сайлентблоки можно отнести к расходным материалам, которые относительно часто нуждаются в замене.

Сайлентблок – это резиново-металлический шарнир, который имеет внешнюю и внутреннюю металлические втулки, пространство между которыми заполнено резиной. На самом же деле сайлентблоками называют детали, которые не всегда подпадают под такую классификацию. Поэтому попробуем разобраться, какие бывают сайлентблоки.

Классические

Классический сайлентблок действительно состоит из двух металлических втулок и резины. Однако существуют варианты без внешней или без внутренней обоймы, непосредственно контактирующие резиновой частью с рычагами подвески. Также сайлентблок может состоять из двух частей, которые соединяются между собой одним болтом или шпилькой. Делается это в том числе для легкости монтажа. Существуют также маслонаполненные (или гидравлические) сайлентблоки – у них в резиновой части есть капсула с жидкостью. Такие обычно применяют для повышения комфорта и сохранения управляемости автомобиля.

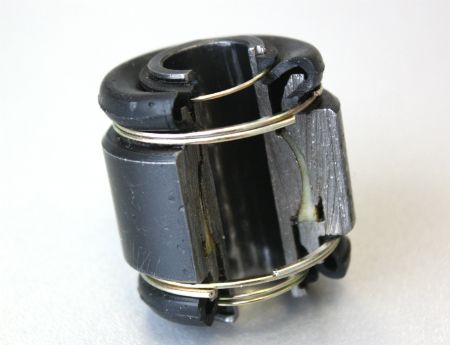

Гидравлический (маслонаполненный) сайлентблок на первый взгляд не всегда легко отличить от обычного

Тюнинг

Обычно тюнинг подвески включает в себя установку полиуретановых сайлентблоков. Вместо резины в них используется полиуретан. Он может быть как жестче заводских резиновых изделий, так и мягче – на заказ могут изготовить сайлентблок любой твердости. Но, как правило, полиуретановые сайлентблоки делают жесткими, тогда они служат дольше и положительно влияют на управляемость авто, жертвуя комфортом.

Полиуретановые сайлентблоки обычно делают с добавлением ярких красителей. Они могут быть любого цвета

Плавающие

Плавающими сайлентблоками называют шарниры, внутри которых имеется шаровое соединение. По сути, это гибрид сайлентблока и шаровой опоры. Главные преимущества таких сайлентблоков – большой ход на скручивание и постоянное расстояние между внешней и внутренней обоймами. Их, как правило, используют в автомобилях, где очень важна точная управляемость и во внедорожниках с большим ходом подвески (где эластичности классических сайлентблоков недостаточно).

Внутри плавающего сайлентблока вместо резины шаровой шарнир

Ресурс и замена

Долговечность сайлентблоков зависит от огромного количества факторов. Прежде всего это качество самих сайлентблоков, качество дорог, на которых эксплуатируется автомобиль, исправность других элементов подвески, манера управления, температура окружающей среды, правильность установки и другие факторы.

Даже качественным сайлентблокам можно сильно уменьшить срок службы, если их неправильно установить или при сильном морозе “поймать” несколько крупных ям. Изношенные амортизаторы также сильно ускоряют выход из строя сайлентблоков. Также не лучшим образом влияет на ресурс сайлентблоков привычка резко стартовать со светофора и изо всех сил бить по педали тормоза.

Обычно при разрушении сайлентблоков подвеска начинает издавать посторонние звуки, ухудшается управляемость, автомобиль может тянуть в одну сторону при ускорении, а в другую – при торможении. При эксплуатации авто с поврежденными сайлентблоками часто наблюдается сильный износ резины по внутренней или внешней части протектора.

На простых бюджетных автомобилях сайлентблоки надлежащего качества служат достаточно долго

На подавляющем большинстве бюджетных авто с передним приводом и классическим MacPherson в передней подвеске сайлентблоки служат около 40–50 тыс км. Это при нормальной эксплуатации на украинских дорогах. У осторожных водителей ресурс может достигать даже 100 тыс км. В задней подвеске (балке) бюджетных авто ресурс сайлентблоков обычно переваливает за 100–150 тыс км.

Другое дело многорычажные подвески премиальных автомобилей. Здесь ресурс сайлентблоков может быть значительно меньше, а меняют их, как правило, вместе с рычагами подвески. Стоит это значительно дороже, но за хорошую управляемость и комфорт не грех и заплатить.

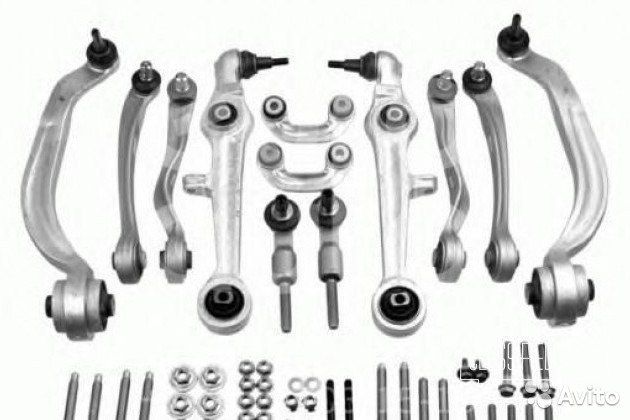

Для примера – в Audi A6 (С5) передняя подвеска состоит из восьми рычагов, каждый из которых имеет один или несколько сайлентблоков

Менять самостоятельно или ехать на СТО?

Чтобы самостоятельно поменять сайлентблоки, нужно иметь определенный опыт аналогичных работ и соответствующий инструмент. Обычно для замены сайлентблоков, кроме стандартного набора инструментов, нужен пресс. В наиболее запущенных случаях может понадобиться болгарка, сварочный аппарат и даже кислородный резак. Конечно, сайлентблоки можно заменить молотком или кувалдой, но это не всегда хорошо заканчивается. Именно поэтому лучшим вариантом будет обратиться к профессионалам.

Что такое сайлентблоки. Конструкция и правильная замена

«Салейнблок», «сайленблок» — о, сколько ошибочных вариантов названия этой детали можно встретить! А слышать их приходится часто: сайлентблоки (они же «сайленты» или просто резинки рычагов) заставляют автомобилистов поломать не только язык, но и голову. То потрескались, то заскрипели, то развалились и застучали. Давайте разберёмся, что это за странные детали подвески, чем они отличаются и как правильно их менять.

Конструкция сайлентблоков

Дословный перевод термина Silent Block — тихий шарнир, и он в полной мере отражает суть конструкции этой детали. Сайлентблоки — это резинометаллические шарниры, упруго соединяющие узлы подвески машины. Ключевое отличие сайлентблоков от других типов шарниров (например, шаровых) в том, что они обеспечивают подвижность соединяемых деталей без трения, только за счёт эластичности резины. Это увеличивает срок их службы и делает хорошими виброизоляторами, позволяя гасить колебания от неровностей дороги. То есть сайлентблоки играют важную роль в плавности хода автомобиля.

Классический сайлентблок имеет две металлические обоймы: наружную и внутреннюю, прочно соединённые между собой эластомером (резиной) при помощи вулканизации. Но встречаются и сайлентблоки более простой открытой конструкции без наружной обоймы. Они дешевле, но рассчитаны на меньшие нагрузки и более требовательны к качеству запрессовки.

Сайлентблоки, используемые в подвеске, работают преимущественно на кручение: деталь вращается на небольшой угол вокруг их оси. Если сайлентблок дополнительно работает на сжатие или изгиб, в эластомере делают технологические углубления или сквозные отверстия, чтобы обеспечить ему большую подвижность. Такие сайлентблоки установлены, например, в нижних косых рычагах передней подвески.

«Плавающие сайлентблоки», которые встречаются в ступичных узлах, на деле сайлентблоками не являются — ведь внутри них установлен подвижный шаровой шарнир, — но ошибочное название прижилось. Формально нельзя отнести к сайлентблокам и втулки стабилизатора, у которых нет металлических обойм и присутствует трение (при работе стабилизатор проворачивается внутри). Зато подушки и опоры двигателя конструктивно являются сайлентблоками в полной мере, но их так никто не называет. Как обычно, реалии жизни немного ушли от точных инженерных терминов.

Сколько всего сайлентблоков установлено в автомобиле? Больше, чем вы думаете. Сайлентблоки используются почти в каждом элементе подвески: в рычагах и тягах, в балках и креплениях редукторов, в рулевой рейке и даже в амортизаторах.

Когда нужно менять сайлентблоки

Ресурс сайлентблоков зависит от многих факторов: характеристик эластомера, качества запрессовки, условий эксплуатации. Оригинальные сайлентблоки способны отработать на хороших дорогах более 100 000 км. А некачественные аналоги, установленные с грубыми ошибками, могут развалиться и через 100 км… Но чаще встречается некое среднее значение ресурса: от 20 000 до 60 000 км, в зависимости от количества ям на дорогах и стиля езды.

Основные признаки выхода сайлентблоков из строя: посторонние звуки и стуки в подвеске, валкость и рыскание машины, вибрации. При таких симптомах нужно срочно заехать на диагностику подвески в автосервис, где машину осмотрят на подъёмнике. Сайлентблоки дефектуют по двум ключевым критериям:

1. Визуальные дефекты. Глубокие трещины в резине, структурные расслоения, отрыв эластомера от металлической обоймы — всё это очевидные признаки выхода сайлентблока из строя.
2. Наличие люфта. К детали прикладывают нагрузку (обычно с помощью монтажки) и смотрят на работу сайлентблока. Если в нём есть биение и свободный ход, сайлентблок подлежит замене.

Как правильно менять сайлентблоки

Замена сайлентблоков довольно трудоёмка, поскольку они плотно запрессованы в силовые элементы подвески. На многих моделях машин производители вообще перестали предусматривать замену сайлентблоков как отдельных элементов, предлагая менять весь узел (рычаг, тягу) в сборе, что сильно бьёт по карману автовладельцев. Но на помощь приходят запчасти-аналоги: сайлентблоки от сторонних производителей есть почти на любой автомобиль.

Установка новых сайлентблоков начинается с правильного извлечения старых. Для этого нужен гидравлический пресс или мощные тиски, а также подходящие по размеру оправки для выпрессовки сайлентблоков. После удаления старых шарниров требуется тщательно зачистить деталь от ржавчины, удалить металлические заусенцы и частицы абразива — посадочное место для сайлентблока нужно сделать идеально ровным, гладким и чистым. Кстати, его нужно замерить: диаметр посадочного места должен быть на 0,2–0,5 мм меньше наружной обоймы сайлентблока, чтобы она надёжно зафиксировалась при запрессовке благодаря упругой деформации. Если посадочное место больше (так бывает после нескольких перепрессовок сайлентблоков), придётся заменить всю деталь в сборе, поскольку сайлентблок не будет надёжно держаться в ней.

Сайлентблоки с технологическими полостями в резине нужно располагать под расчётным углом, чтобы правильно распределить нагрузку. На рычагах и самих сайлентблоках обычно есть подсказки — метки, которые нужно совместить перед установкой. Если меток нет, придётся обратиться к технической документации машины или использовать в качестве образца оригинальную деталь с запрессованным на заводе сайлентблоком.

Чтобы облегчить запрессовку, на сайлентблоки наносят смазку. Особенно важно смазать сайлентблоки без внешней обоймы, чтобы не повредить эластомер. Как правило, используют нейтральный к резине силикон, а иногда смазку вообще заменяют мыльным раствором — ведь смазка нужна только для запрессовки, а не для работы шарнира.

Важный нюанс: крепёжные болты сайлентблоков затягиваются только под расчётной нагрузкой. Для этого автомобиль опускают колёсами на землю, либо подпирают деталь снизу, имитируя нагрузку. Если не выполнить эту процедуру и затянуть болты «в воздухе», то при выезде машины из бокса сайлентблоки уже будут под нерасчётным углом, из-за чего прослужат очень недолго.

Резина или полиуретан

С завода в качестве эластомера в сайлентблоках используется только резина — она обеспечивает оптимальную работу подвески, эффективно гася вибрации. Важно отметить, что резина качественных и дорогих сайлентблоков выполнена из натурального природного каучука, о чём свидетельствуют буквы NR (Natural Rubber), выгравированные на ней. В доступных аналогах используют более дешёвые эластомеры: синтетические каучуки и смеси каучука с полиуретаном, характеристики которых уступают каучуку натуральному.

В качестве альтернативы запчастям-заменителям нередко устанавливают сайлентблоки из полиуретана. Это не бесспорное решение: полиуретан не обеспечивает сравнимой с каучуком эластичности, и подвеска, как правило, становится жёстче. Есть и другие минусы: полиуретан обладает плохой адгезией с металлом (отрыв эластомера от обоймы — самая частая причина поломки таких сайлентблоков), в нём невозможно сделать технологические полости (шарнир не будет эффективно работать на изгиб). Тем не менее, многие автомобилисты успешно используют полиуретановые сайлентблоки, считая их более надёжным решением, чем синтетический каучук.

Из какого бы материала ни были сделаны сайлентблоки, помните о ключевых ошибках при их замене: плохой подготовке посадочного места, неправильном расположении в рычаге и затяжке болтов без нагрузки. Если устанавливать сайлентблоки правильно, не нарушая технологию, то они прослужат достаточно долго даже на российских дорогах.

Доступ к сервису временно запрещён

С вашего IP-адреса одновременно поступает очень много запросов.
Такое поведение показалось подозрительным, поэтому мы временно закрыли доступ к сайту.
Возможно, на вашем устройстве есть программы, которые отправляют запросы без вашего ведома.

Что мне делать?

Напишите в службу поддержки через форму обратной связи.
Подробно опишите ситуацию — поможем разобраться, что случилось, и подскажем, как действовать дальше.
