Пошаговая инструкция как снять решетку радиатора и фары на новом TLC200.
Небольшая предистория.
Это дополнение получилось само собой. Сдуру купил диодные лампы поворотников MTF вместо родных желтых галогенок и полез ставить их с обманками. Лампочки не попали в фокус рассеивателя и светили точечно и тускло по сравнению со штатными. Полез снимать, царапая руку в узком проеме, но при вытаскивании, новая лампа выпала из патрона и осталась лежать в фаре…
Посмеявшись открывшимся перспективам, полез демонтировать пол-машины и доставать ее, ну и заодним решил наглядно для всех запечатлеть технологию снятия решетки радиатора и демонтажа фар, мало ли кто нибудь захочет сам поменять сигналы, лампочки или еще чего.

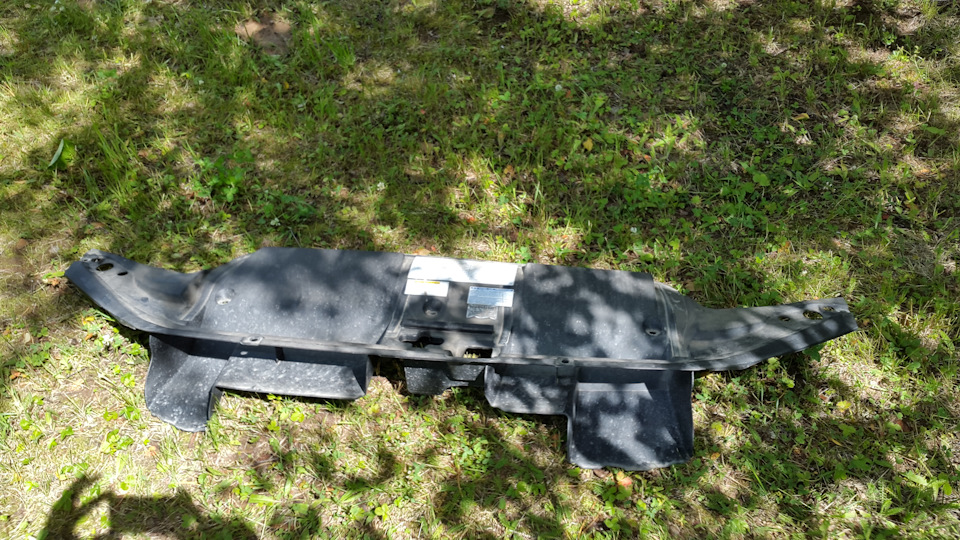

Итак, открываем капот и из верхней пластиковой накладки достаем все клопы.
Чтобы их достать, надо сначала поддеть отверкой среднюю часть кверху или, что проще, надавить пальцем на эту среднюю часть до упора и после этого клоп отверкой достается очень легко.
И ключом на 10 откручиваем верхнее крепление решетки радиатора из трех винтов.
А снизу отверкой достаем клопы, поддевая сначала вверх среднюю часть.

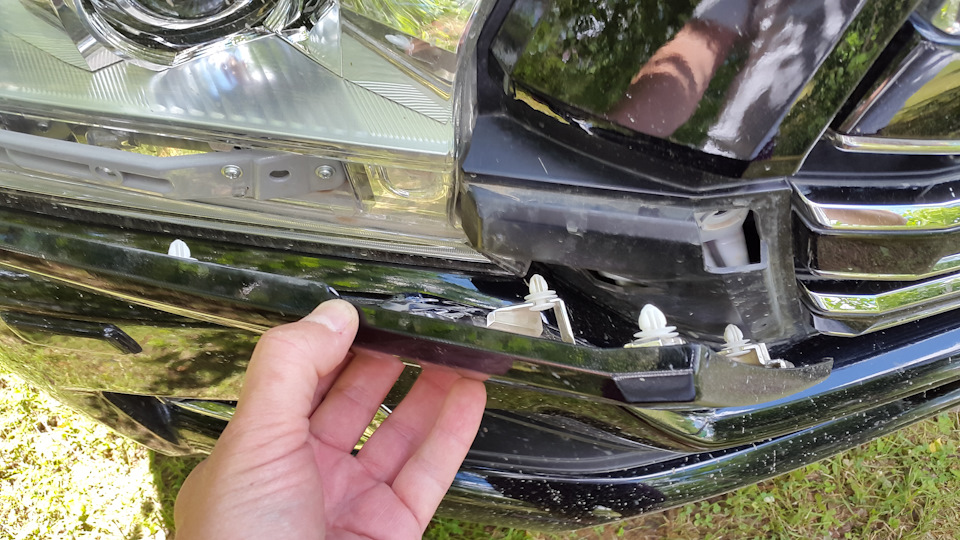

Беремся за "усы" решетки и отрываем их движением на себя с обеих сторон.
Дергаем несильно решетку на себя, затем отсоединяем пластиковые крепления решетки к бамперу движением кверху каждое.
И вытаскиваем решетку из пазов на себя.

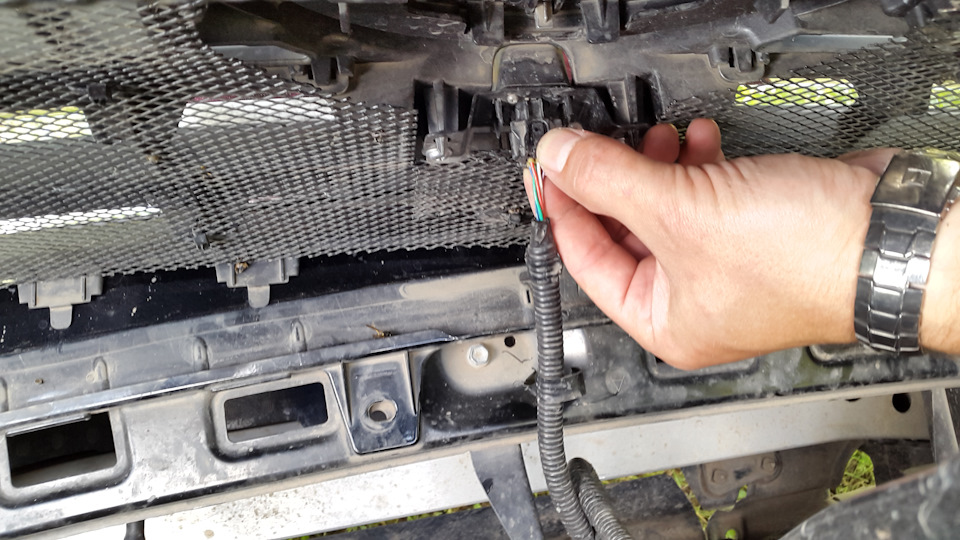

Отсоединяем фишку камеры, поддев кверху зацеп тонкой отверкой.
Решетка отсоединена.
Далее откручиваем три верхних болта крепление у каждой фары.
И третье под резинкой спряталось.

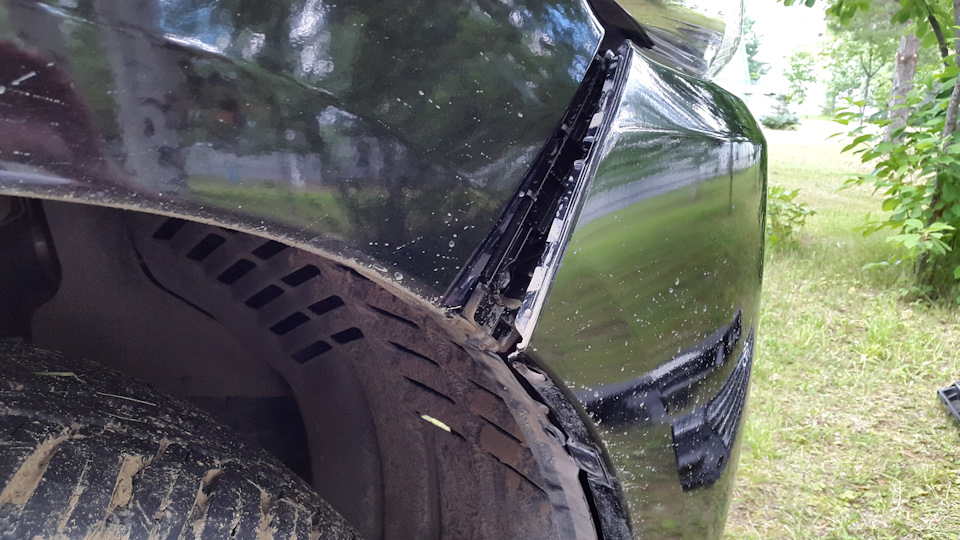

Берем ключ Т9 звездочка и переходим к арке колес, где выкручиваем три винтика крепления защиты арок, освобождая бампер.

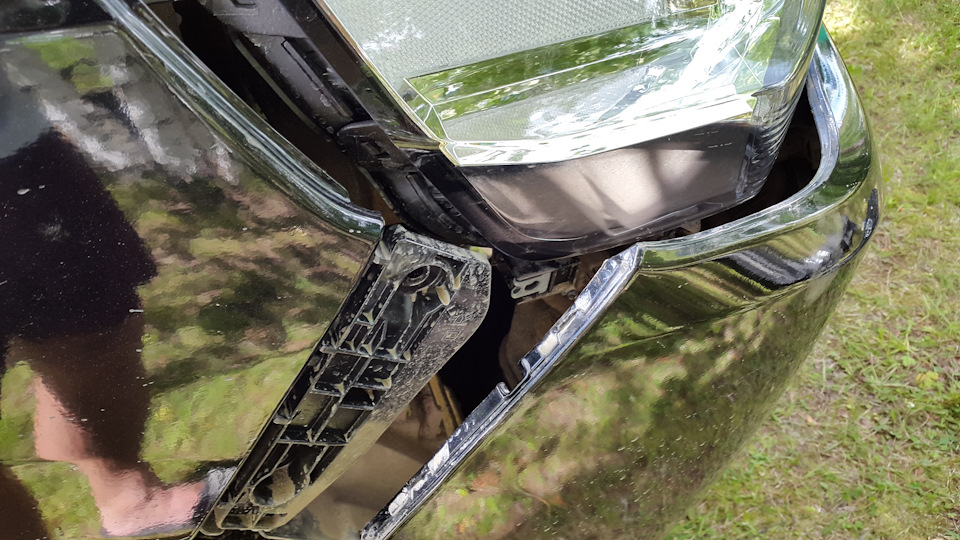

Несильно дергаем бампер на себя, снимая его с пластиковых креплений.
Нас интересует вот этот четвертый болт крепления фары.

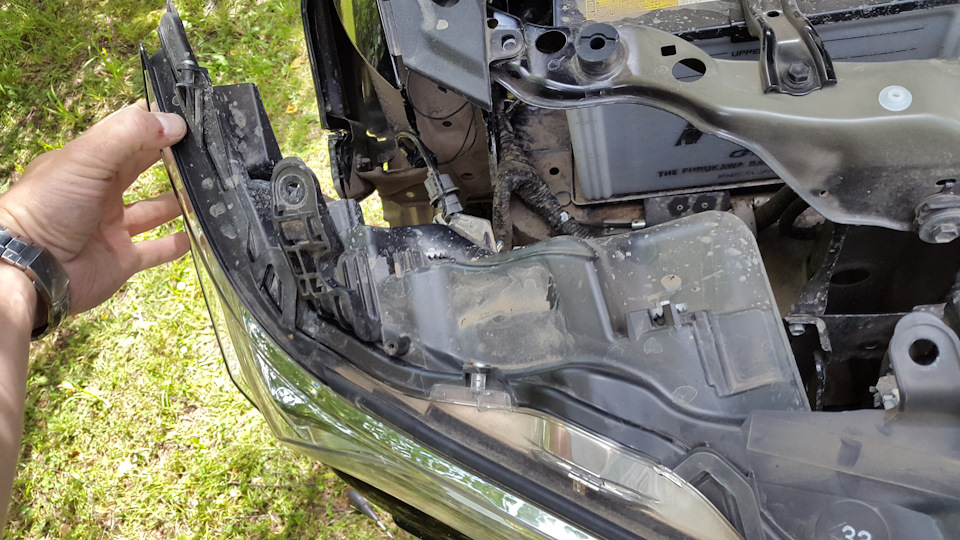

И достаем фару, выводя ее снизу из зажимов переднего бампера.
Отсоединяем фишки и все, фара снята.
А я, потреся фару, достал злостного виновника всей этой разборки.
Обратно, кстати, намного быстрее все собрать в хронологически обратном порядке.
Переделал еще в ожидании будущего выпуска Тайванцами светодиодных задних туманок, штатные.
Тумана у нас практически не бывает, поэтому потребности в задних противотуманных фарах ни разу не испытал. Решил их них дополнительные габариты сделать. Для этого кинул провод от зеленого провода плюса габаритов левой фары заднего крыла на общую фишку туманок и партроников под накладкой заднего бампера. Плюс туманок — розовый провод. Обрезал туман, заизолировав до лучших времен и подключил плюс габарита.
Для того чтобы лампочки при этом светились неярко, купил бесцокольные PW21W двухнитиевые и все контакты в ней перевернул пальцами на 360 градусов, каждый на другую сторону цоколя лампы, чем было штатно. Получилось, что на месте контактов толстой нити оказались контакты габаритов.
Светит ровно и стильно. Хоть толк от фонарей появился.
Как снять решетку радиатора land cruiser 200
Группа: Пользователи 4wd.ru
Сообщений: 6
Регистрация: 20.9.2010
Пользователь №: 13323
Группа: Джиперы
Сообщений: 839
Регистрация: 30.11.2009
Возраст: 46
Из: Мурманская обл
Пользователь №: 10781
в замене решетки ничего сложного нет
1.снять защиту сверху — около 6ти клипс
2.открутить 3 болта на решетке сверху
3. отстегнуть клипсы внизу решетки на соединении с бампером используя отвертку
занимает у меня минут 15.
2000 как то негуманно отдавать.
Группа: Джиперы
Сообщений: 138
Регистрация: 14.1.2007
Возраст: 49
Из: Москва
Пользователь №: 2981
Группа: Пользователи 4wd.ru
Сообщений: 6
Регистрация: 20.9.2010
Пользователь №: 13323
Группа: Пользователи 4wd.ru
Сообщений: 13
Регистрация: 10.5.2011
Пользователь №: 15431
Группа: Пользователи 4wd.ru
Сообщений: 6
Регистрация: 20.9.2010
Пользователь №: 13323
Решетка Bentley style черная мелкоячеистая пластиковая. Обод у нее черный тоже.
Снятие и установка декоративной решетки радиатора
13.11 Снятие и установка декоративной решетки радиатора / Toyota Land Cruiser
Снятие и установка декоративной решетки радиатора
Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.
Как снять решетку радиатора на Ленд Крузер 200, инструкция
Для некоторых автовладельцев решетка радиатора — часть внешнего вида авто, для других — защитная конструкция. Отсутствие компонента может привести к попаданию камней и других предметов в устройство, что чревато перегревом или переохлаждением двигателя.
Подготовка к ремонту
Решетка радиатора — часть кузова автомобиля, которая защищает и пропускает воздушные массы к двигателю. Функции компонента:
- защищает от внешних факторов;
- обеспечивает приток прибору воздуха;
- охлаждает тормоза;
- способствует вентиляции в салоне.
Перед проведением ремонта необходимо использовать защитные чехлы. Потребуются такие накладки:
- пленка на руль;
- защита для ручки селектора;
- чехол на водительское сиденье;
- защита на коврик.
Также устранить возможность повреждения помогут магнитные накладки на крылья авто и специальный чехол для бампера.
Как сменить конструкцию
Руководство по ремонту, экспликации этой модели Тойота рекомендует убрать бампер, чтобы снять решетку радиатора. Владельцы этой модели, опираясь на опыт и знания, нашли упрощенный метод демонтажа.
Снимаем решетку радиатора Land Cruiser 200 2008-го года выпуска по следующей инструкции:
- Открыть капот автомобиля.
- Нажать на центр 6-7 клипс, вытащить их.
- Снять накладку панели.
- Открутить 3 самореза с помощью торцевой головки диаметром 10 мм.
- Поднять конструкцию вверх.
- Отсоединить разъем для видеокамеры.
- Плоской отверткой освободить прибор от бампера, открыв нижние защелки.
- Снять решетку радиатора на Ленд Крузер 20
Важно последовательное выполнение строго по указанной инструкции.
Основные инструменты
Для снятия решетки радиатора необходим следующий набор инструментов:
- два вида отверток;
- набор головок накидного типа.
Можно использовать гаечные ключи при отсутствии головок, но это усложнит процедуру.
Самостоятельно снять конструкцию под силу каждому автовладельцу — достаточно проявить терпение и аккуратность. Важно помнить, что от качества работы зависит функциональность и внешний вид машины.
