Где находятся конденсаторы км. Конденсатор: применение и виды

Уважаемые пользователи интернета! Присылайте свои фотографии и заметки о том, где и в каких приборах Вы встречали радиодетали, содержащие драгметаллы.

Перечень списаных и подлежащих утилизации приборов, различных блоков и узлов радиосвязи, с содержанием драгметалла в радиодеталях и радиоэлектронных компонентах в своем составе, просто огромен. Еще со времен распада Советского Союза, когда развалилось все и вся, когда в стране царил хаос и неразбериха, не выплачивались зарплаты и многие, чтобы заработать хоть какие — нибудь деньги и прокормить семью, приносили домой и затем разбирали на радиодетали с драгметаллом различные списаные электронные устройства с институтов и организаций. До сих пор такие приборы еще пылятся и ждут своей участи в гаражах, на дачах, а порой и на открытом воздухе, покрывшись коррозией. Ну что ж, начнем с самого распространенного.

Сразу скажем, что практически все радиодетали находятся на платах. Транзисторы КТ-803, КТ-808, КТ-809, КТ-812, КТ-908, КТ-912 находятся, обычно, в задней части приборов на алюминиевых радиаторах, транзисторы КТ-911, 2Т-911Б располагаются на алюминиевой основе, для отвода тепла, на плате.

Переключатели 11П 3Н крепятся к корпусу, а резисторы ПТП, ПП3-41, ПП3-43, ПП3-47 могут располагаться на металлической основе внутри блока или крепиться к корпусу прибора.

Поэтому сначала надо найти и разобрать прибор или блок, снять платы, а уже после этого добывать радиодетали с драгметаллом. Надо быть готовым к этому. Бытует мнение, что в телевизорах производства СССР находится много ценных радиодеталей. На самом деле, и в большинстве случаев, найти там можно несколько штук конденсаторов КМ5 зеленого цвета, реже КМ6 рыжего цвета. А также несколько транзисторов КТ-203, которые стоят по 5 -6 рублей. Возможно, если телевизор 60-70-х годов, стоит обратить внимание на лампы.

Времени на разборку такого телевизора можно затратить прилично, неговоря уже про размеры и вес самого телевизора. По радиолам, ламповым приемникам, магнитофонам аналогичная ситуация. Достаточно много конденсаторов КМ6 рыжего цвета, реже зеленого цвета в советских видеомагнитофонах серии ВМ. Также там встречаются желтые и синие керамические конденсаторы К10-17.

Рекордсменами по содержанию драгоценных металлов конечно являются вычислительные комплексы, АТС и специальные электронные устройства, изготовленные в СССР.

Но, к сожалению, такие вычислительные комплексы в наше время большая редкость. Так что размышления, где их найти, можно оставить и забыть. Самое главное в этом деле — это внимательность. Радиодетали порой могут находиться в неприметных металлических коробках и блоках. Если Вы нашли металлический короб с такими разъемами:

Значит Вы находитесь на верном пути и разборку, с целью извлечения радиодеталей, можно начинать. Также стоит обратить внимание на такие детали и компоненты с белыми контактами:

Много радиодеталей с драгметаллом находится в измерительных, вычислительных приборах, таких как: высокочастотные генераторы, частотомеры, синтезаторы частот, электронные вольтметры, осциллографы и другие приборы. Плотность населения в таких электронных устройствах очень высокая. Но все равно у них надо снимать защитные корпуса и смотреть, что находится внутри. Иногда практически ничего.

Измерительные устройства и приборы, перечисленные выше, начальных серий и первых модификаций практически не содержат радиодеталей с драгметаллом. Эти устройства отличаются большими размерами (как самого корпуса, так и отдельных ручек, переключателей, других деталей) и весом.

В таких приборах находятся мощные трансформаторы — это отчасти и объясняет большой вес изделия. Поэтому при разборке таких устройств сначала лучше заглянуть в таблицу содержания драгметаллов в приборах , чтобы иметь первоначальное представление о том, какой прибор Вы нашли и что можно добыть из него.

Иногда можно встретить приборы и устройства, на которые не поднимется рука. Они мало содержат драгметалла внутри, но как изделие, представляют ценность для радиолюбителей. Поэтому всегда можно попробовать найти такого человека, который купит данный прибор в рабочем состоянии. Или просто не ломать его. С точки зрения радиолюбителя, разборка приборов и сдача радиодеталей на лом в скупку, воспринимается крайне негативно и по этому поводу можно услышать много нелестных слов.

Радиолюбители с большим стажем относятся к радиодеталям совершенно по-другому. Для них каждая радиодеталь представляет настоящую ценность, будь то микросхема или транзистор, и порой воспринимается как воодушевленный предмет. Нынешнее же молодое поколение, в большинстве случаев, воспринимает радиотехнику и радиоэлектронику производства СССР, как золотоискатель русло реки.

Все права защищены 2012 — 2020г.

Все материалы данного сайта являются объектами авторского права (в том числе дизайн). Запрещается копирование, распространение, в том числе путём копирования на сайты в сети интернет или любое иное использование информации и объектов без предварительного согласия правообладателя.

Абсолютно везде пестрят объявления “скупка радиодеталей”, “куплю радиодетали дорого”, “куплю советские транзисторы, микросхемы, конденсаторы и бла бла бла…”. Но зачем, кому они нужны эти устаревшие микросхемы, крупногабаритные транзисторы, лампы, конденсаторы?

Думаю, большинство уже в курсе – драгоценные металлы – это золото, серебро, платина, палладий. Да, да, именно поэтому люди, далекие от радиотехники и электроники, скупают их килограммами. Начнем с самых дорогих элементов. Представляю вашему вниманию конденсаторы.

Внимание, статья писалась еще в далеком 2013 году. Сейчас цены в разы дороже!

Цена за 1 кг таких конденсаторов достигает до 70 000 рублей! Вдумайтесь в эту сумму 0_0 . Если собрать за год килограмма 2 таких кондерчиков, то можно целый год не работать:-). И скажу по секрету, что некоторые люди так и делают. У какой-нибудь бабушки или дедушки лежит пылиться старый советский приемник, допотопный телевизор или радиола. Скупщики ходят по домам и скупают за копейки, а иногда даже и даром эту аппаратуру и, конечно же, откусывают и выпаивают дорогие радиоэлементы. Но почему эти конденсаторы самые дорогие? В них содержится самый дорогой драгметалл – платина и золото.

Цены на конец 2012 года на драгметаллы: золото – 1620 руб за грамм, серебро – 30 руб за грамм, платина – 1500 руб за грамм, палладий 700 руб за грамм. Цены чуть округлены для удобства восприятия. В таких конденсаторах больше всего платины, если верить интернету, то до 20 грамм на 1000 штук. Сейчас их достаточно трудно найти.

Также из этой серии конденсаторы КМ-5D. Их цена может достигать до 40000 рублей за килограмм.

Большой интерес представляют также рыжие кондегсаторы КМ-Н30. Их цена достигает до 35000 руб за кило.

И вот такие, чтобы было написано Н902М2 . Их цена до 30000 руб за кило.

Как вы видите, ценовой диапазон конденсаторов сильно зависит от того, сколько миллиграмм драгметаллов содержится в каждом из них. Принимают также очень много видов других конденсаторов, но думаю, что не стоит на них заморачиваться, так как их цена копейки.

Подытожим, скупка радиодеталей, состоящих из зеленых и рыжих конденсаторов – выгодное дело.

Драгметаллы в микросхемах

Здесь уж раздолье так раздолье. Покупаются 99% любых микросхем. Они могут быть в круглых, керамических, планарных, металлических корпусах. Но, думаю здесь целесообразней было бы остановиться на самых высокодоходных микросхемах. Здесь правило одно, если попахивает золотом, значит такую микросхему принимают безо всяких проблем. Это могут быть позолоченные контакты или корпус. Итак, представляю вашему вниманию самые высокооплачиваемые микросхемы:

133ЛА1 – до 12 рублей за штуку

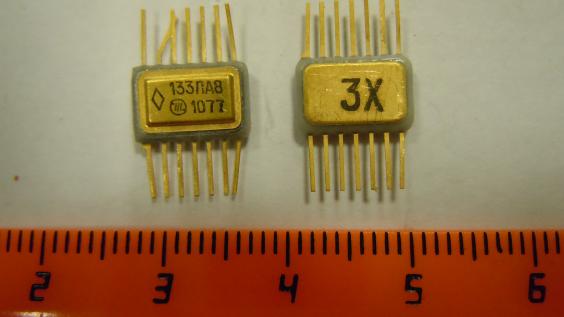

133ЛА8 – до 26 рублей за штуку

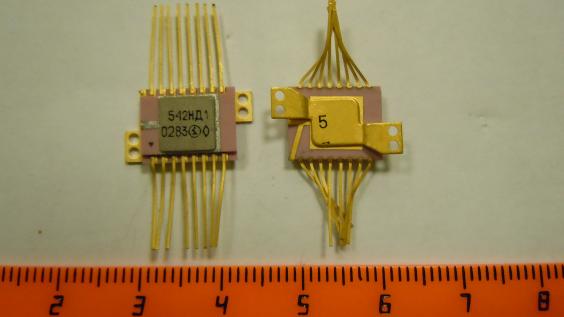

542НД1 – до 28 рублей за штуку

К5ЖЛ014 – до 55 рублей за штуку

К5ТК011 – до 55 руб за штуку

Имейте ввиду – это только некоторые их названия. Микросхемы могут быть абсолютно другие по названию, но если она похожа на те микросхемы, которые я выставил на фото, то их тоже примут за такую же цену. Как вы видите, их выводы и корпуса позолочены. Короче говоря, увидите что-нибудь из этого, то сразу берегите и копите;-). Сюда также можно отнести и процессоры от компьютеров.

На фото ниже микросхемыи, которые принимают за хорошую цену, независимо, что на них написано. Золотистый цвет дает о себе знать.

Остальные микросхемы не достойны внимания в качестве продажи на драгметаллы, так как стоят копейки, поэтому перейдем к следующей группу радиодеталей.

Драгметаллы в транзисторах

Рассмотрим также самые дорогие из них.

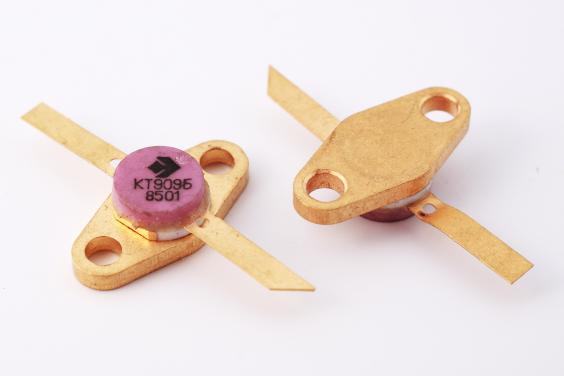

КТ909А-Б – до 30 руб за штуку

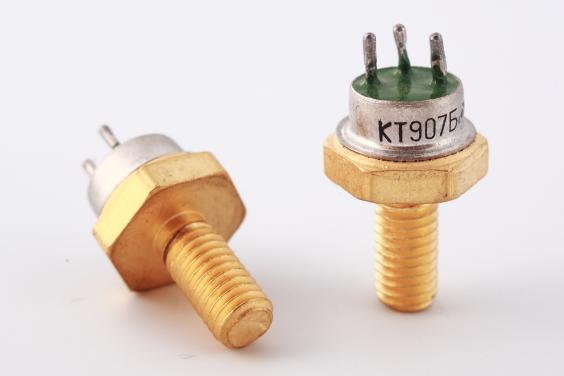

КТ904,907,914 “заточены” под желтый болт – до 40 руб за штуку

КТ970А – до 30 руб за штуку.

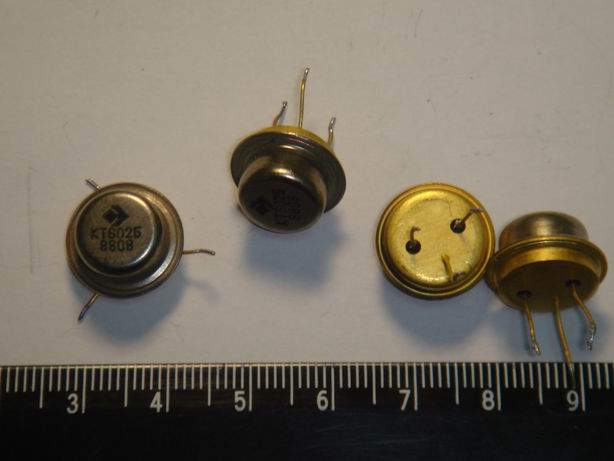

КТ602-604 и им подобные с желтыми ножками. Цена за штуку – до 30 рублей.

Как Вы заметили, все представленные транзисторы в позолоте.

Остальные радиодетали

Большим спросом пользуются переменные резисторы. Их цена варьирует от 5 до 10 рублей за штуку.

Некоторые виды реле. Например РЭС-7. Его цена до 500 руб за штуку.

Принимают только определенные види реле определенных годов и серий. Кто желает все таки сдавать релюшки, то советую Вам прочесать инет, и точно знать какие реле какого года принимают.

Ну и, конечно, в деле разъемы с позолоченными контактами. Если Вы видите желтый отблеск на таких разъемах, можете смело их сдавать. Цены здесь могут также изменяться от 50 коп до 3 рублей за один контакт. Умножайте цену на количество контактов – вот вам и цена разъема.

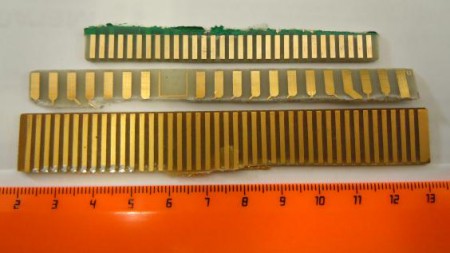

А также советские ламели примерно 1000 руб за кило. Кто не понял, что такое ламели, вспомните катридж Денди:-)

Резюме

Скупка радиодеталей – дело выгодное. Если есть устаревшие детали и они валяются без дела, то конечно лучше будет от них избавиться и при этом получить неплохую денежку. Но не стоит быть фанатиком этого дела. Мы ведь с вами электронщики – люди хорошие, добрые:-). Не поддавайтесь жадности. Может быть эти радиоэлементы принесут вам больше пользы, чем их переплавка на драгметаллы. Не стоит разворачивать дедушкину рабочую радиолу или бабушкин последний телевизор в погоне за деньгами. Изучайте мир электроники, а не избавляйтесь от него. Не все то золото, что блестит.

Если вы смотрели мультсериал Futurama, то, возможно, помните, как робота Бендера обуяла алчность, и он продал своё тело из титана, когда цены на него резко выросли. Так вот, именно этот эпизод я вспоминаю, когда сдаю радиодетали в скупку.

Для тех, кто не в теме.

Практически в любом электронном компоненте, будь то транзистор или микросхема, присутствуют драгоценные металлы: золото, серебро, платина, палладий, иридий и др. Эти металлы можно извлечь из бэушных и старых радиодеталей, а затем вторично использовать.

По счастью мне в руки попало несколько печатных плат с «золотыми» микросхемами и иной радиолом. До этого я не интересовался сдачей радиодеталей, да и позолоченных микрух в глаза не видел. Большое количество морально устаревших и однотипных радиодеталей мне не нужно, и я решил их сдать. Ну, и, тем самым, немного подзаработать. Так я стал радиовандалом и перешёл на сторону зла .

На фото — интегральный стабилизатор, микросхема КР142ЕН1Б в корпусе из «розовой» керамики с позолотой! Именно из таких микросхем можно добыть золото, поэтому их и принимают на переработку.

В каких радиодеталях есть золото?

Микросхемы, содержащие золото встречаются не часто, но всё же их можно встретить в старой радиоаппаратуре. Покажу лишь некоторые из них.

Это «розовые пиджаки» — дешифраторы 514ИД2 (аналог К514ИД2) с позолоченными выводами. По маркировке видно, что они изготовлены в 1992 году.

Вот эти дешифраторы 514ИД1 уже постарее будут, а, именно, 1988 года «рождения». Золотишка на них побольше. Взгляните на «пузо».

Вот так выглядят золотые микросхемы 564 серии (К564). На этом фото: Арифметико-логическое устройство — микросхема 564ИП3 (аналог К564ИП3) и сумматор 564ИМ1 (1КИМ1).

Микросхемы 564ЛС2 (К564ЛС2). Плёнка на выводах — это лак. Скупают их по цене где-то 15 — 20 рублей штука.

Отряд жёсткой логики — микросхемы 564ЛЕ5 (1КЛЕ5). У них золотые ножки и пузо. На рынке их принимают за 10-12 рублей штука. Кстати, микросхемы в таких корпусах довольно компактные, их можно использовать в самодельных конструкциях. Выйдет дорого и сердито.

Вот так выглядят микросхемы 564ЛЕ5, 564ЛП2, 564ТМ2, 1КЛА8 (564ЛА8), 564ЛА7 (1КЛА7), 1КЛА9 в корпусе типа «золотая коробочка».

Для тех, кто не знает, микросхемы серий К564 (564), К176, К561, К1561 являются аналогами. Выпускались в различных корпусах. Например, микросхему К176ЛА7 я видел только в пластиковом корпусе. А её аналог 1КЛА7 (она же 564ЛА7, К564ЛА7) видел как в пластике, так и в металлическом корпусе с золотыми выводами.

Вообще, как я понял, микросхемы серии К564 военной приёмки маркируют без первой буквы К.

Логические микросхемы 109ЛИ1. Это 6-ти входовый элемент «И» для работы на низкоомную нагрузку.

Во времена СССР драгметаллов для производства электронных компонентов не жалели, особенно для электроники специального назначения. Тогда, как и сейчас, на каждый тип электронного изделия составлялась документация. В ней указывалось, какие металлы, и в каком количестве идут на производство одного элемента.

Если у кого-то сохранился старый отечественный магнитофон (например, «Романтика»), то в инструкции к нему можно обнаружить страничку с таблицей. В ней указано содержание и количество драгметаллов в начинке данного аппарата.

В последствие это облегчило «оценку» принимаемого на переработку изделия. Именно поэтому скупщики предпочитают детали советского периода, к импорту относятся с лёгким недоверием.

Где можно сдать радиодетали?

Сдать радиодетали на лом можно на любом радиорынке. Наверняка уже видели вывески вроде «Куплю радиодетали дорого». Приносите своё добро скупщику (есть на каждом радиорынке), он озвучивает цену 1 единицы для каждого типа радиодеталей. Если цена вас устраивает, то отдаёте своё добро скупщику, он считает или взвешивает. Взамен вы получаете кэш (т.е наличку). Такова схема. Можно также отправлять посылки с деталями почтой специальным фирмам, но я не пробовал.

Как вы думаете, что больше всего любят скупщики радиодеталей? Транзисторы? Нет. Микросхемы? Неа. А что?! Они обожают обычные керамические конденсаторы серии КМ4, КМ5, КМ6.

Дело в том, что в этих конденсаторах в достаточном количестве содержится платина и палладий. Один килограмм конденсаторов КМ стоит в районе нескольких десятков тысяч рублей!

Вот так выглядят конденсаторы КМ5.

Также ценятся «рыжики», конденсаторы КМ6 оранжевого цвета. Я сдавал те, что на фото и скупщик их взял без вопросов. Но стоит понимать, что при непонятной маркировке даже такие конденсаторы могут не взять. Я, например, видел похожего цвета конденсаторы в китайских усилителях.

Конденсаторы принимают на вес и без выводов (откусываются). Даже если у вас 20 грамм, то взвесят и купят. Говорят, что чем больше принесёшь, тем выше цену дадут за 1 грамм. Честно говоря, я в это не верю. Всё зависит от скупщика и ценового «сговора» на радиорынке. Все скупщики на рынке знают друг друга и между ними есть определённая договорённость. Как мне объяснили, все они сдают выкупленные детали одному человеку, который регулярно приезжает и скупает всё добро уже оптом.

Схема такого бизнеса довольно проста. Скупаешь в розницу по низкой цене, затем продаёшь оптом представителю фирмы от аффинажного завода. На разнице зарабатываешь. Как то так.

В любом случае, сдавая радиодетали, нужно понимать, что их стоимость зависит не только от цены драгметалла на Лондонской бирже и курса доллара в конкретный день, но и от скупщиков. А они тоже хотят жить. Это их бизнес. Поэтому прежде чем сдавать своё добро в первом же ларьке скупщика, советую пробежаться по радиорынку и поузнавать расценки на то, что у вас есть. Я, например, выявил целую «сеть» скупщиков, которые принимают детали очень дёшево.

Если школьный курс химии для вас не прошёл даром, то в голову стукнет вполне логичная мысль: «А почему бы самому не извлечь драгметаллы из радиодеталей и продать?». Насколько знаю, за это можно получить ата та. Дело в том, что нарушение правил сдачи драгметаллов государству карается 192 статьёй УК РФ (глава 22).

Перечень радиоэлектронных изделий, которые принимают на переработку (скупают) довольно велик. Это и реле, и транзисторы, и переключатели, тумблера, конденсаторы, переменные резисторы, реостаты, индикаторы, радиолампы, и даже печатные платы! Всё, что содержит драгметаллы в достаточном количестве. Но в большинстве случаев, это, как правило, радиодетали, произведённые во времена Советского Союза.

Под занавес сего повествования, отмечу.

Я не приветствую радиовандализм. После развала союза началась лихорадка по «уничтожению» советского наследия. Под этот каток попало и электронное оборудование. Многие тогда сделали нехилые бабки на розничной скупке и оптовой продаже деталей, содержащих драгметаллы. С тех пор прошло уже немало лет, но бизнес на скупке радиодеталей ещё живёт.

Я за грамотную утилизацию. Электроника — это кладезь драгметаллов и редких химических элементов. Мне приятно, что даже на старом барахле, которое обычно выкидывают на свалку, можно немного заработать. Полученные деньги можно пустить на покупку более нужных деталей.

Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры.

Конденсаторы неполярные

Неполярные, так же как и резисторы бывают постоянные, переменные и подстроечные.

Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре.

Рис. 1. Конденсаторы КПК

Тип КПК. Представляют из себя посеребренные обкладки и керамический изолятор. Имеют емкость в несколько десятков пикофарад. Встретить можно в любых приемниках, радиолах и телевизионных модуляторах. Подстроечные конденсаторы также обозначаются буквами КТ. Затем следует цифра, указывающая тип диэлектрика:

1 — вакуумные; 2 — воздушные; 3 — газонаполненные; 4 — твердый диэлектрик; 5 — жидкий диэлектрик. Например, обозначение КП2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение КТ4 — подстроечный конденсатор с твердым диэлектриком.

Рис. 2 Современные подстроечные чип-конденсаторы

Для настройки радиоприемников на нужную частоту применяют конденсаторы переменной емкости (КПЕ)

Рис. 3 Конденсаторы КПЕ

Их можно встретить только в приемо-передающей аппаратуре

1- КПЕ с воздушным диэлектриком, найти можно в любом радиоприемнике 60- 80-х годов.
2 — переменный конденсатор для УКВ блоков с верньером
3 — переменный конденсатор, применяется в приемной технике 90-х годов и по сей день, можно встретить в любом музыкальном центре, магнитофоне, кассетном плеере с приемником. В основном китайского производства.

Типов постоянных конденсаторов существует великое множество, в рамках этой статьи невозможно описать все их разнообразие, опишу лишь те, что в бытовой аппаратуре чаще всего встречаются.

Рис. 4 Конденсатор КСО

Конденсаторы КСО — Конденсатор слюдяной опресованный. Диэлектрик — слюда, обкладки — алюминиевое напыление. Залит в корпус из коричневого компаунда. Встречаются в аппаратуре 30-70-х годов, емкость не превышает несколько десятков нанофарад, на корпусе указывается в пикофарадах нанофарадах и микрофарадах. Благодаря применению слюды в качестве диэлектрика, эти конденсаторы способны работать на высоких частотах, поскольку имеют малые потери и имеют большое сопротивление утечки около 10^10 Ом.

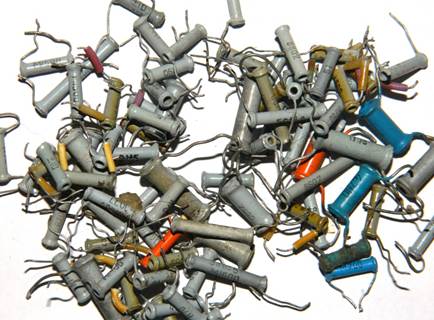

Рис. 5 Конденсаторы КТК

Конденсаторы КТК — Конденсатор трубчатый керамический В качестве диэлектрика используется керамическая трубка, обкладки из серебра. Широко применялись в колебательных контурах ламповой аппаратуры с 40-х по начало восьмидесятых годов. Цвет конденсатора означает ТКЕ(температурный коэффициент изменения емкости). Рядом с емкостью, как правило прописывается группа ТКЕ, которая имеет буквенное или цифровое обозначение (Таблица1.) Как видно из таблицы, самые термостабильные — голубые и серые. Вообще этот тип очень хорош для ВЧ техники.

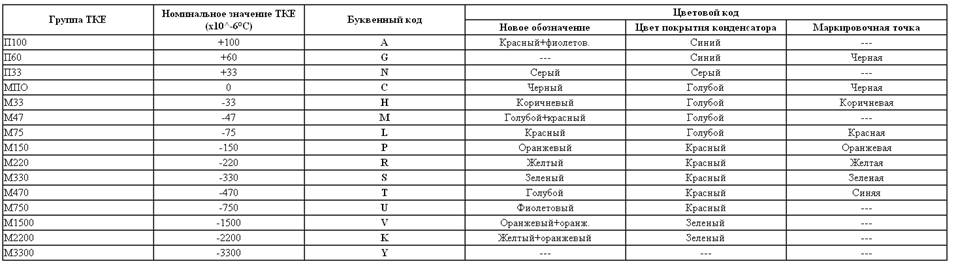

Таблица 1. Маркировка ТКЕ керамических конденсаторов

При настройке приемников часто приходится подбирать конденсаторы гетеродинных и входных контуров. Если в приемнике используются конденсаторы КТК, то подбор емкости конденсаторов в этих контурах можно упростить. Для этого на корпус конденсатора рядом с выводом наматывают плотно несколько витков провода ПЭЛ 0,3 и один из концов этой спиральки подпаивают к выводу конденсаторов. Раздвигая и сдвигая витки спиральки, можно в небольших пределах регулировать емкость конденсатора. Может случиться, что, подключив конец спиральки к одному из выводов конденсатора, добиться изменения емкости не удается. В этом случае спираль следует подпаять к другому выводу.

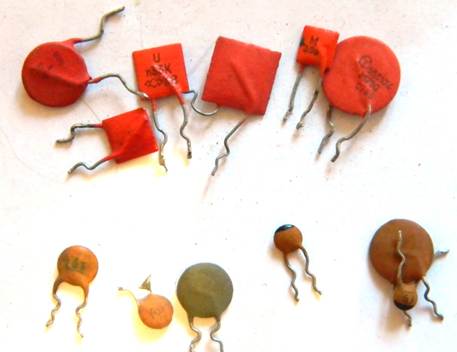

Рис. 6 Керамические конденсаторы. Вверху советские, внизу импортные.

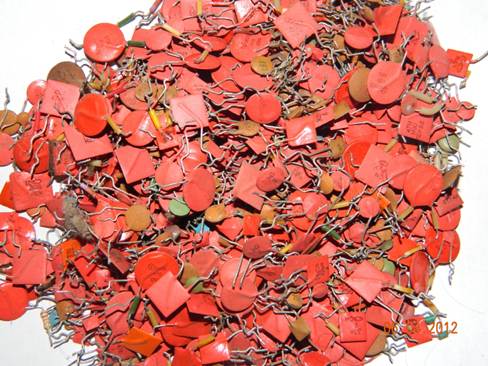

Керамические конденсаторы, их обычно называют «красные флажки», также иногда встречается название «глиняные». Эти конденсаторы широко применяются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко применяются любителями, поскольку конденсаторы одного и того же типа могут быть изготовлены из разной керамики и имеют различные характеристики. В керамических конденсаторах выигрывая в размерах, проигрывают в термостабильности и линейности. На корпусе обозначается емкость и ТКЕ (таблица 2.)

Достаточно взглянуть на допустимое изменение емкости у конденсаторов с ТКЕ Н90 емкость может изменяться почти в два раза! Для многих целей это не приемлемо, но все же не стоит отвергать этот тип, при небольшом перепаде температур и не жестких требованиях ими вполне можно пользоваться. Применяя параллельное включение конденсаторов с разными знаками ТКЕ можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой аппаратуре, особенно любят китайцы в своих поделках.

Имеют на корпусе обозначение емкости в пикофарадах или нанофарадах, импортные маркируются числовой кодировкой. Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ. Несколько примеров собраны в таблице:

Маркировка цифробуквенная:
22р-22 пикофарада
2n2- 2.2 нанофарада
n10 — 100 пикофарад

Хотелось бы особо отметить керамические конденсаторы типа КМ, применяются в промышленном оборудовании и военных аппаратах, имеют высокую стабильность, найти весьма сложно, потому как содержат редкоземельные металлы, и если вы нашли плату, где применяется данный тип конденсаторов, то в 70 % случаев их вырезали до вас).

В последнее десятилетие очень часто стали применяться радиодетали для поверхностного монтажа, вот основные типоразмеры корпусов для керамических чип-конденсаторов

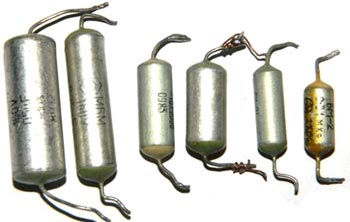

Конденсаторы МБМ – металлобумажный конденсатор(рис 6.), применялся как правило в ламповой звукоусилительной аппаратуре. Сейчас весьма ценятся некоторыми аудиофилами. Также к данному типу относятся конденсаторы К42У-2 военной приемки, но их иногда можно встретить и в бытовой вппаратуре.

Рис. 7 Конденсатор МБМ и К42У-2

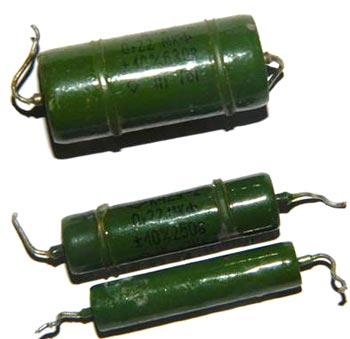

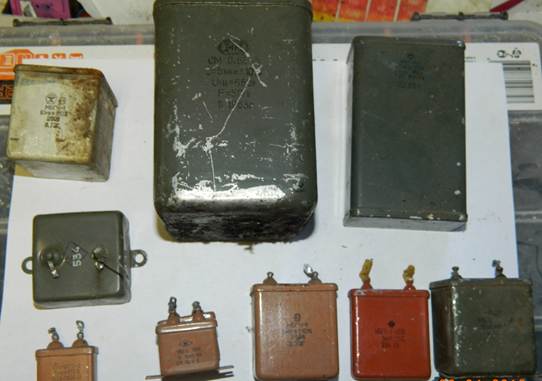

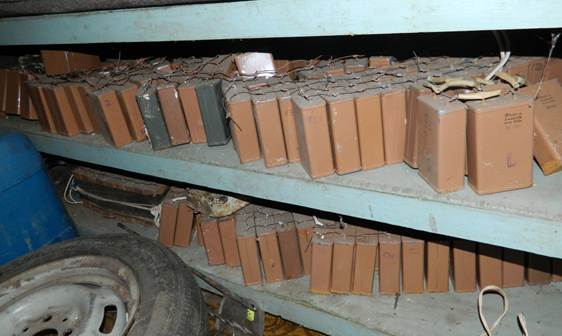

Следует отметить отдельно такие типы конденсаторов как МБГО и МБГЧ(рис.8), любителями зачастую используются как пусковые конденсаторы для запуска электродвигателей. Как пример, мой запас на двигатель на 7кВт (рис 9.). Рассчитаны на высокое напряжение от 160 до 1000в, что им дает много различных применений в быту и промышленности. Следует помнить, что для использования в домашней сети, нужно брать конденсаторы, с рабочим напряжением не менее 350в. Найти такие конденсаторы можно в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто применяются в качестве фильтров для акустических систем, имея для этого неплохие параметры.

Рис. 8. МБГО, МБГЧ

Рис. 9

Кроме обозначения, указывающего конструктивные особенности (КСО — конденсатор слюдяной спрессованный, КТК -керамический трубчатый и т. д.), существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: на первом месте стоит буква К, на втором месте -двухзначное число, первая цифра которого характеризует тип диэлектрика, а вторая — особенности диэлектрика или эксплуатации, затем через дефис ставится порядковый номер разработки.

Например, обозначение К73-17 означает пленочный полиэтилен-терефталатный конденсатор с 17 порядковым номером разработки.

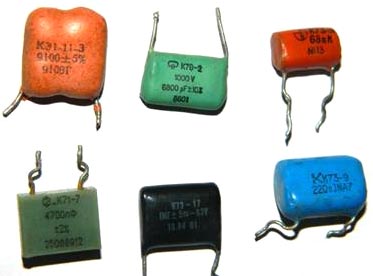

Рис. 10. Различные типы конденсаторов

Рис. 11. Конденсатор типа К73-15

Основные типы конденсаторов, в скобочках импортные аналоги.

К10 -Керамический, низковольтный (Upa6 1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)
К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный(ираб 2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный
К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)

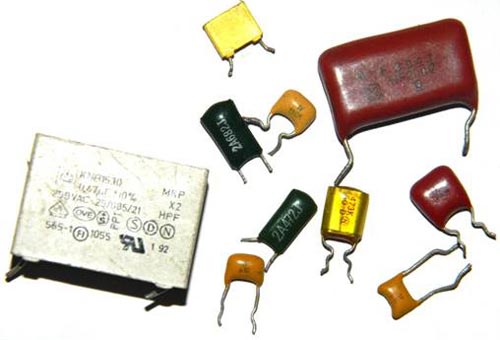

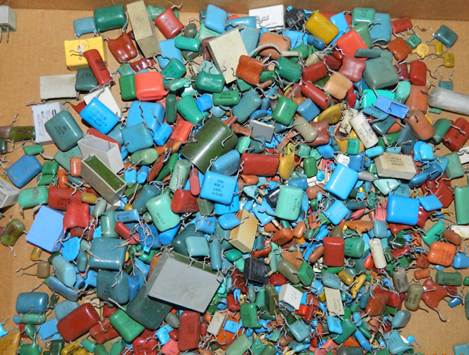

Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные применяемые диэлектрики дают хорошие показатели ТКЕ. В качестве обкладок в пленочных конденсаторах используют либо алюминиевую фольгу, либо напыленные на диэлектрическую пленку тонкие слои алюминия или цинка. Они имеют достаточно стабильные параметры и применяются для любых целей (не для всех типов). Встречаются в бытовой аппаратуре повсеместно. Корпус таких конденсаторов может быть как металлическим, так и пластмассовым и иметь цилиндрическую или прямоугольную форму(рис. 10.) Импортные слюдяные конденсаторы(рис.12)

Рис. 12. Импортные слюдяные конденсаторы

На конденсаторах указывается номинальное отклонение от емкости, может быть показано в процентах или иметь буквенный код. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости конденсатора, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости конденсаторов. Допуск в %

Буквенное обозначение

Важным является значение допустимого рабочего напряжения конденсатора, указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая маркировка). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения конденсаторов.

Номинальное напряжение, В

Буква обозначения

Поклонники Николы Тесла имеют частую потребность в высоковольтных конденсаторах, вот некоторые которые можно встретить, в основном в телевизорах в блоках строчной развертки.

Рис. 13. Высоковольтные конденсаторы

Конденсаторы полярные

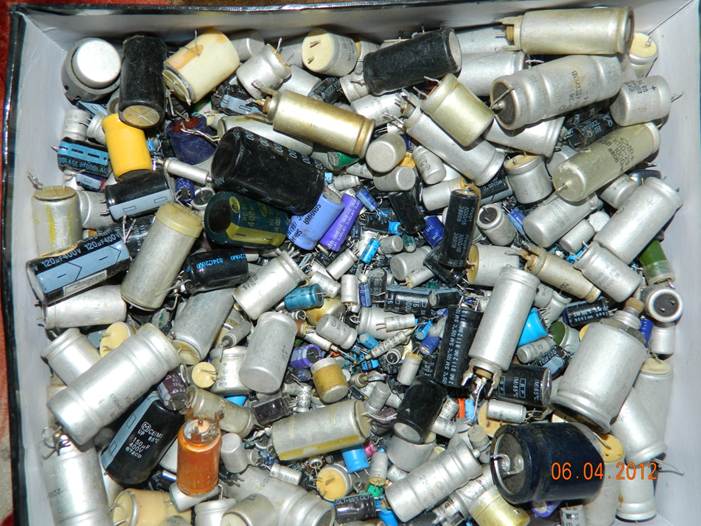

К полярным конденсаторам относятся все электролитические, которые бывают:

Алюминиевые электролитические конденсаторы обладают высокой емкостью, низкой стоимостью и доступностью. Такие конденсаторы широко применяются в радиоприборостроении, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются с поставленными задачами. Это как правило служит причиной неисправности многих бытовых приборов. Использование б/у конденсаторов не желательно, но все же если возникло желание их использовать, нужно тщательно измерить емкость и esr, чтоб потом не искать причину неработоспособности прибора. Перечислять типы алюминиевых конденсаторов не вижу смысла, поскольку особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальные(с выводами с одного торца цилиндра)и аксиальные(с выводами с противоположных торцов), встречаются конденсаторы с одним выводом, в качестве второго-используется корпус с резьбовым наконечником(он же и является крепежом), такие конденсаторы можно встретить в старой ламповой радиотелевизионной технике. Также стоит заметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемые LOW ESR, так вот они имеют улучшенные параметры и заменяются только на подобные, иначе при первом включении будет взрыв.

Рис. 14. Электролитические конденсаторы. Снизу — для поверхностного монтажа.

Танталовые конденсаторы, лучше чем алюминиевые, за счет использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойственно «высыхание» алюминиевых конденсаторов. Кроме того, танталовые конденсаторы имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости с увеличением частоты и повышенная чувствительность к переполюсовке и перегрузкам. К сожалению, этот тип конденсаторов характеризуется невысокими значениями емкости (как правило, не более 100 мкФ). Высокая чувствительность к напряжению заставляет разработчиков делать запас по напряжению Увеличенным в два и более раз.

Рис. 14. Танталовые конденсаторы. Первые три отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.

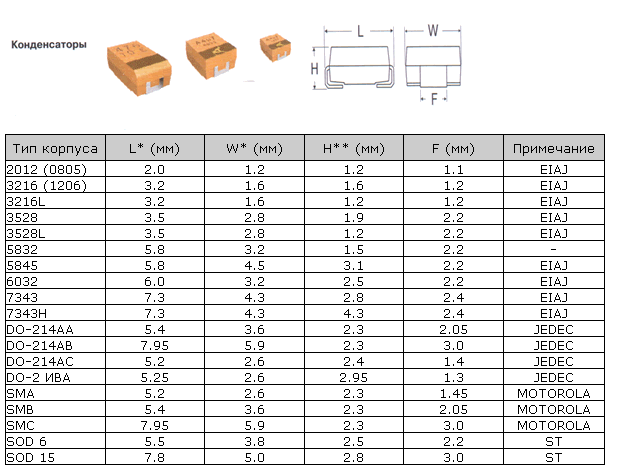

Основные размеры танталовых чип-конденсаторов:

К одной из разновидностей конденсаторов (на самом деле это полупроводники и с обычными конденсаторами имеют мало общего, но упомянуть их все же имеет смысл) относятся варикапы. Это особый вид диодо-конденсатора, который изменяет свою емкость в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

Рис. 15 Варикапы кв106б, кв102

Также весьма интересны «суперконденсаторы» или ионисторы. При малых размерах они обладают колоссальной емкостью и часто используются для питания микросхем памяти, и иногда ими подменяют электрохимические батареи. Ионисторы могут работать и в буфере с батареями в целях защиты их от резких скачков тока нагрузки: при низком токе нагрузки батарея подзаряжает суперконденсатор, и если ток резко возрастет, ионистор отдаст запасенную энергию, чем уменьшит нагрузку на батарею. При таком варианте использования его размещают либо непосредственно возле аккумуляторной батареи, либо внутри ее корпуса. Их можно встретить в ноутбуках в качестве элемента питания для CMOS.

К недостаткам можно отнести:
Удельная энергия меньше, чем у аккумуляторов (5-12 Вт·ч/кг при 200 Вт·ч/кг для литий-ионных аккумуляторов).
Напряжение зависит от степени заряженности.
Возможность выгорания внутренних контактов при коротком замыкании.
Большое внутреннее сопротивление по сравнению с традиционными конденсаторами (10. 100 Ом у ионистора 1 Ф × 5,5 В).
Значительно больший, по сравнению с аккумуляторами, саморазряд: порядка 1 мкА у ионистора 2 Ф × 2,5 В.

Рис. 16. Ионисторы

Конденсатор — это устройство, которое способно накапливать и отдавать электрическую энергию. Конденсаторы присутствуют везде, где есть электрический ток. Они занимают от 15% до 20% перечня компонентов практически в любой электронной аппаратуре.

Немного истории

Годом изобретения конденсатора считается 1745. Принадлежит это изобретение немецкому и голландскому физикам: Эвальду Юрген фон Клейсту и Питеру ван Мушенбруку. Этот первый прототип электрического конденсатора получил название — «лейденская банка» (по названию города Лейден, где была собрана эта конструкция).

Основные характеристики

Конденсаторы КМ — это керамические монолитные конденсаторы в корпусном и бескорпусном исполнении. Они относятся к подклассу конденсаторов постоянной емкости. По классификации — это низковольтные конденсаторы с напряжением до 1600 В. Диапазон ёмкости — от 16 пФ до 2,2 мкФ. Много это или мало? Для сравнения скажем, что ёмкость Земли составляет порядка 710 мкФ.

Группа низковольтных конденсаторов КМ подразделяется на низкочастотные и высокочастотные. По назначению они делятся на три группы: 1, 2 и 3.

— группа 1 используется, когда существенным являются высокая стабильность емкости и малые потери;
— группа 2 — когда не существенно то, что характерно для группы 1;
— группа 3 — как и вторая группа, но предназначена для работы в низкочастотных цепях.

Существует больше десяти основных электрических параметров для каждого конденсатора и более 25 эксплуатационных характеристик. Подчеркнем — это только основные, полный список близок к 60-ти.
Остановимся на некоторых из них.

Номинальная емкость. Это значение стандартизировано и выбирается из определенного ряда — Е3, Е6, Е12, Е24, Е48, Е96, Е192. Для каждого десятичного интервала цифры после Е указывают на количество номинальных значений. Так, например, для Е6 имеем ряд номинальных значений емкости: 1,0 1,5 2,2 3,3 4,7 6,8 (для каждого десятичного интервала).

Для номинальных значений существует предел допустимых отклонений, который выражается в процентах. Например: ±0,1%, ±0,25%, . ±30%, (-10+30)%, (-20+50)%.

Номинальное напряжение. Это напряжение, при котором конденсатор может работать в определенных условиях и сохранять свои параметры в допустимых пределах. Для конденсаторов КМ в зависимости от модификации диапазон значений лежит в пределах от 25В до 250В.

Температурный коэффициент емкости (ТКЕ). Он применяется для конденсаторов с линейной зависимостью емкости от температуры.

Значение ТКЕ: по этому параметру можно определить, на сколько изменится емкость конденсатора, если температура окружающего воздуха изменится на один градус в заданном диапазоне температур (используют шкалы как Цельсия, так и Кельвина). Ряд ТКЕ конденсаторов КМ: П33, МПО, М47, М75, М750, М1500, Н30, Н50, Н90.

Модификации конденсаторов КМ

Производили следующие модификации конденсаторов: КМ-3, КМ-4, КМ-5, КМ-6.

КМ-4, КМ-5, КМ-6 — могут быть 1 или 2 типа, КМ-3 — только 2 типа.

Конструктивные варианты исполнения:

— неизолированные, разнонаправленные выводы: КМ-3а, КМ-4а, КМ-5а
— неизолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б
— изолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б, КМ-6(а, б)
— незащищенные: КМ-3в, КМ-4в, КМ-5в

Диапазон номинальных емкостей:

КМ-3 680 пФ — 22 нФ
КМ-4 16 пФ — 47 нФ
КМ-5 16 пФ — 0,15 мкФ
КМ-6 120 пФ — 2,2 мкФ

Распределение КМ по значению номинального напряжения (В) и группам ТКЕ:

Применение

Конденсаторы КМ предназначены для работы в цепях постоянного, переменного и импульсного тока. Используются в любой электронной аппаратуре: в бытовой технике, системах связи, измерительной и научной аппаратуре, в промышленном оборудовании и т.д.

Драгметаллы в конденсаторах КМ

Использование в конденсаторах таких материалов как палладия, платины и серебра обусловлено технологическими требованиями и имеет рациональную основу.

Конструктивно конденсаторы выполнены из керамического диэлектрика с нанесенным на него с двух сторон тонким слоем металла (обкладка конденсатора). От выбранного материала диэлектрика и обкладок зависят технические и эксплуатационные характеристики конденсатора.

В качестве диэлектрика используют специальную керамику на основе титаната кальция, циркония и бария. Технологии позволяют получить сверхтонкие слои диэлектрика и собирать их в сэндвичи. Это обеспечивает низкую электрическую проводимость, емкости конденсаторов от долей пикофарад и номинальное напряжение в широком диапазоне.

В зависимости от применяемой технологии нанесения металлов на диэлектрик, варьируется использование и содержание одного из этих драгметаллов в обкладках конденсаторов. При технологическом требовании высокой температуры обжига керамики применение серебра ограничено и больше используется палладий и платина.

Любопытная информация: оказывается, из всего объема палладия, который необходим для электронной промышленности, доля палладия, используемого для производства керамических конденсаторов, может доходить до 60%.

С учетом того, что технологии производства конденсаторов осваивались последовательно, исходя из технических требований, то и содержание этих драгметаллов в конденсаторах должно зависеть, как от завода, так и от года их производства.

Как уже говорилось выше, содержание керамических конденсаторов в отработанной электронной аппаратуре может доходить до 20% от количества компонентов, а в некоторых изделиях — и выше. Проблема переработки отходов электронной промышленности сегодня — фактически нерешенная проблема. В связи с этим, на рынке существует достаточно большое количество предложений, призывающих собирать и сдавать непригодные к эксплуатации электронные устройства.

По керамическим конденсаторам КМ составлены перечни с признаками, определяющими тип конденсаторов и их ориентировочную ценность. Содержание этих «списков» может отличаться друг от друга, но прослеживается общность определенных параметров, по которым можно определить ценность того или иного типа конденсатора КМ.

Ниже приведены некоторые группы предложений от разных скупщиков конденсаторов. В столбце «Пример маркировки» знак «/» указывает на разделение строчек надписи на самом корпусе конденсатора.

В каких приборах много КМ конденсаторов

Монолитные керамические конденсаторы (КМ) — пожалуй, самые популярные источники драгоценных металлов, таких как золото, платина, палладий, родий и других. Это самые дорогие мелкие радиодетали, цена которых в скупке достигает и превышает сотню тысяч рублей. Рассмотрим, где можно найти такие конденсаторы, какую технику придётся разобрать.

Самые популярные конденсаторы КМ

Самым ходовым товаром являются рыжие конденсаторы КМ-Н30 и их зелёные разновидности КМ-5Д. Дело в том, что в них наибольшее количество ценных компонентов.

Такие конденсаторы широко применялись в различной советской аппаратуре, а именно огромное содержание драгметаллов обеспечивало стабильность их работы, а также длительный срок службы — даже спустя десятилетие многие из них сохранили свои эксплуатационные характеристики и могут продолжать работать ещё неизвестно сколько времени по прямому назначению. Встретить их можно в широком спектре приборов и электронного оборудования.

Советские радиоприёмники

В старой радиоприёмной аппаратуре производства СССР дорогостоящие зелёные конденсаторы нужны для обеспечения стабильности работы, снение паразитных шумов и помех. В прямом виде на платах радиоприёмниках они встречаются редко — гораздо чаще они скрыты под алюминиевыми контурами, которые необходимо разобрать, чтобы получить доступ к этим ценным компонентам.

Советские кассетные магнитофоны

Непосредственно на печатных платах магнитофонов таких конденсаторов сосредоточено немного, а отдельные модели аудиотехники и вообще их лишены. Здесь основное внимание необходимо уделить электромоторчикам, которые приводят в движение лентопротяжный механизм бобин или кассет. Под защитной крышкой таких электродвигателей часто встречаются конденсаторы КМ5, в которых содержится много платины и золота.

Советские осциллографы

Их можно найти как в лабораториях, так и в мастерских или в учебных центрах, а на складах некоторых учреждений они тоннами лежат, списанные, но не утилизированные. В зависимости от модели и типа осциллографа, в его составе могут находиться как рыжие конденсаторы КМ6, КМ6 Н90, так и более дорогостоящие зелёные конденсаторы КМ5.

Низкочастотные генераторы

Советский военно-промышленный комплекс не скупился на радиоэлектронные компоненты. Ведь главное было — обеспечить стабильность и предсказуемость работы устройства и приборов, а каково в итоге окажется содержание ценных металлов, было неважно. Например, в генераторах низкочастотных импульсов содержится немало дорогостоящих радиокомпонентов, число которых входит как зелёные КМ5 конденсаторы, так и рыжие КМ6.

Советские и постсоветские цветные ЭЛТ-телевизоры

В них конденсаторы КМ можно встретить не только на основных платах, но и в других местах: например, в блоке переключения каналов или приёмном блоке, к которому подключается антенна. Дополнительно такие конденсаторы используются в декодерах и дополнительно устанавливаемых блоках, предназначенных для подключения пультов дистанционного управления.

Где искать конденсаторы

В открытом доступе на печатных платах электронных устройств КМ конденсаторы встречаются редко. Гораздо чаще их можно найти в следующих местах:

• под крышками приводов или моторчиков;
• в составе закрытых микросхем и микросборок типа УПЧЗ-3 и аналогичных;
• под алюминиевыми защитными контурами, установленными на платах.

Мы охотно примем у вас конденсаторы КМ. Причём вовсе не обязательно набирать их килограммами — в зависимости от конкретного типа и номинала, принимаем их даже поштучно.

В каких приборах есть конденсаторы км

Советские конденсаторы богаты различными драгоценными металлами. Скупщики советского радиолома чаще всего охотятся именно за конденсаторами, так как в них имеются практически все благородные металлы – от серебра до палладия. Если раньше интересовали скупщиков лишь конденсаторы с содержанием золота и серебра, то в наше время все больший интерес приобретают конденсаторы серии КМ с повышенным содержанием палладия.

Стоит поговорить о том, в каких приборах имеются палладий-содержащие конденсаторы, а также где можно найти конденсаторы с большим количеством золота.

Для чего в конденсаторы добавляли драгметаллы?

Многие люди не понимают того расточительства, которое позволяли себе советские инженеры, добавляя в радиодетали драгоценные металлы. Если говорить о физических и химических свойствах золота и серебра, то они достаточно инертные металлы в химическом смысле. В реакции они вступают с трудом, поэтому они практически не подвергаются коррозии. При этом эти два драгметалла прекрасно проводят электрический ток.

Палладий и платина более химически активные, поэтому они часто используются в катализаторах в химической промышленности. Но их тоже применяли при производстве радиодеталей. Более того, они использовались для того, чтобы заменить золото и серебро, которые в советские времена стоили гораздо дешевле золота, а палладий вообще имел цену цветного металла.

Это в наше время палладий стоит почти в два раза дороже золота, и цена не этот драгметалл постоянно растет, что сильно влияет на стоимость химических катализаторов в мире. Еще пять лет назад конденсаторы, в которых был только палладий, просто выбрасывали – процесс получения из конденсаторов драгоценного палладия стоил гораздо дороже стоимости чистого палладия, который можно было получить из радиодеталей. Именно поэтому драгметаллы в радиодеталях использовались часто, но в малых количествах. Практически во всех радиодеталях советского производства обязательно присутствовало серебро.

Благородные металлы не окисляются, не подвергаются коррозии, и прекрасно проводят электрический ток. Кроме этого, и золото, и серебро можно без труда нанести тончайшей пленкой на любые медные контакты, тем самым увеличив многократно их срок службы.

Именно поэтому радиодетали с драгметаллом можно встретить повсюду во всей советской электронике – и специального назначения, как измерительные приборы и военная техника, так и в бытовых приборах, как телевизоры и магнитофоны.

В каких приборах советского производства есть конденсаторы серии КМ?

Стоит сразу отметить, что серия конденсаторов КМ производилась вплоть до распада Советского Союза, поэтому встретить эти конденсаторы можно и в ЭВМ, и в бытовой технике, и в различных контрольно-измерительных приборах.

Были конденсаторы рыжие серии КМ-Н30 и зеленые КМ-5Д. Они ценятся за повышенное количество золота и серебра. За килограмм рыжих конденсаторов дают больше 70 тысяч рублей, а за килограмм зеленых больше 80 тысяч. Они ценятся в очень серьезной степени практически у всех скупщиков старого радиолома.

Но есть конденсаторы серии КМ с высоким содержанием палладия. Его использовали в конденсаторах вместо золота. В этих конденсаторах нет вообще золота. Эксперты утверждают, что драгметаллы в конденсаторах КМ присутствовали в больших количествах, но неравномерно. Где-то больше золота, где-то больше серебра, а в некоторых сериях вообще не было золота, только платина и палладий.

Например, в конденсаторе марки КМ-4,5 имеется повышенное количество палладия – на тысячу штук 37 граммов. Не стоит забывать, что грамм палладия стоит почти в два раза больше грамма золота! А в конденсаторе КМ-6Б уже почти 50 граммов палладия в чистом виде, что делает этот вид конденсаторов чрезвычайно востребованными у скупщиков радиолома.

Где больше всего км конденсаторов. Конденсатор: применение и виды. Чем являются КМ-конденсаторы

Ранее я уже писал о том, где в радиоэлектронике СССР можно найти детали, выполненные из сплава палладия. Сегодня же я хотел бы продолжить данную тему и поговорить с вами о том, где еще можно найти палладий, сколько стоят детали, содержащие данный металл и как отыскать конденсаторы «КМ» с палладием.

Палладий в радиоэлектронике

встречается в трех наиболее распространенных формах-видах.

металлические детали, выполненные из лигатуры палладия с другими металлами (например, кольца контактов в резисторах ПП-3 и ПП5) изображены на фото выше.

палладий в виде защитного покрытия-проводника (например, ламели или покрытие плат военной электроники).

в качестве обкладок диэлектрика для соединения керамических пластин в конденсаторах повышенной стабильности (конденсаторы керамические «КМ»).

Безусловно данный драгоценный металл можно также встретить

и в других формах, например в качестве каталитического напыления в автокатализаторах или очищающего средства в патронах
противогазов ДП-2
. Я уже писал об это на канале, поэтому если тема интересна, в конце статьи оставлю ссылки.

Сегодня же нам интересен только третий вид изделий из палладия, а именно «КМ» конденсаторы советского производства.

Основные характеристики

КМ-конденсаторы делятся на высокочастотные и низкочастотные. Зависимо от их назначения относят к одной из трёх групп:

1. Сюда относятся те, для которых характерными являются высокая стабильность емкости и наличие малых потерь.

2. Те, которые не могут похвастаться тем, что есть у группы №1.

3. То же, что и из пункта №2, но есть небольшое отличие. Они предназначены для функционирования в низкочастотных цепях.

Наибольший интерес при выборе предоставляет десяток основных электрических параметров и свыше двадцати пяти эксплуатационных характеристик. Всего их свыше 60.

Модификации конденсаторов КМ

Производили следующие модификации конденсаторов: КМ-3, КМ-4, КМ-5, КМ-6.

КМ-4, КМ-5, КМ-6 — могут быть 1 или 2 типа, КМ-3 — только 2 типа.

Конструктивные варианты исполнения:

— неизолированные, разнонаправленные выводы: КМ-3а, КМ-4а, КМ-5а — неизолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б — изолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б, КМ-6(а, б) — незащищенные: КМ-3в, КМ-4в, КМ-5в

Диапазон номинальных емкостей:

КМ-3 680 пФ — 22 нФ КМ-4 16 пФ — 47 нФ КМ-5 16 пФ — 0,15 мкФ КМ-6 120 пФ — 2,2 мкФ

Распределение КМ по значению номинального напряжения (В) и группам ТКЕ:

Применение

Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.

Чем богаты конденсаторы серии «КМ»?

Для любителей золота, к сожалению, советские инженеры не позаботились о том, чтобы наполнить эти широко распространенные в советскую эпоху конденсаторы золотом. В серии «КМ» практически нет золота.

Но зато в них достаточно много серебра и платины. Металлы хоть и дешевле золота и палладия, но также высоко ценятся. Для любителей тайн и загадок стоит рассказать один занимательный факт. Долгое время все конденсаторы серии «КМ» собирались лишь ради серебра. Оно в них присутствуют практически в чистом виде и не имело трудностей добыть его из тысячи зеленых мелких конденсаторов. Также эксперты знали, что в этой серии конденсаторов имеется и платина с палладием.

Если платину еще какие-то эксперты и пытались «добыть», то вот с палладием было все худо. Данный металл на протяжении всего прошлого века практически ничего не стоил. Парадокс, но палладий вообще не воспринимали в качестве драгоценного металла. Его рассматривали чисто в качестве сырья для химической промышленности. Но в наше время грамм палладия стоит более 6000 рублей, в то время как грамм золота чуть больше 4000 рублей.

Зеленые конденсаторы КМ — сколько в них на самом деле драгметаллов

Таким образом, конденсаторы серии «КМ» интересны сейчас только из-за палладия, который стоит просто бешенных денег. Да, радиодетали с драгметаллами могут таить еще массу тайн.

Например, многие обращают внимание на те радиодетали, в которых имеется солидное количество редкоземельных металлов. Они в наше время также пользуются грандиозным спросом, так как многие месторождения редкоземельных металлов истощены.

Таким образом, можно говорить смело, что в достаточно распространенных в советское время конденсаторах марки «КМ» имеются серебро, платина и палладий. Золота в них вообще нет. Да, драгметаллы в конденсаторах использовались очень активно, так как именно их использование гарантировало надежную работу радиодеталей.

Что нужно знать о красных конденсаторах серии КМ

Красные конденсаторы марки КМ получили свое название из-за рыжего керамического корпуса. Они в большом количестве выпускались в прошлые годы и сегодня тоже применяются в различных бытовых радиоприборах. Это:

• осциллографы;
• генераторы;
• контрольно-измерительные приборы.

В зависимости от модели с одного прибора можно срезать 200 –300 грамм красных конденсаторов. Они используются также в аппаратуре для военных целей. Спрос на них очень большой, потому что внутри содержатся благородные металлы. Современные технологии позволяют эффективно их извлекать и перерабатывать.

Виды

Вся правда о красных конденсаторах КМ состоит в том, что они делятся на два вида. Оба они содержат в своем составе ценные металлы. Если в красных конденсаторах КМ Н90 содержится палладий, то в КМ Н30 – платина.

Поэтому есть смысл собирать и реализовывать в скупку все виды красных конденсаторов. Они еще бывают желтого цвета, но в основном преобладает красный. Стоимость зависит от размера и количества выводов внутри радиодетали. Перед продажей необходимо убедиться, что действительно эти элементы представляют ценность для перерабатывающих предприятий.

Выпускались также конденсаторы красного цвета, в которых не было ни платины, ни палладия. Поэтому можно легко их перепутать и принести в скупку компоненты, не имеющие никакой ценности.

Демонтаж

Для правильного демонтажа необходимо откусывать ножки конденсаторов максимально ближе к корпусу. В некоторых случаях можно увидеть, что корпус приклеен к плате и полностью залит лаком. Перед тем, как его срезать, нужно удалить лак, чтобы получить доступ к ножкам детали. Для этой цели можно воспользоваться монтажным ножом или другим острым предметом.

Некоторые модели конденсаторов заливают также массой похожей на резину. Ее нужно сначала разрезать, чтобы добраться до радиодетали. Количество платины и палладия, которые можно получить при вторичной переработке, зависит от количества приборов.

Считается, что изделия с большим корпусом содержат больше благородных металлов, поэтому имеет смысл в первую очередь их реализовывать в скупку. Ножки нужно срезать под самый корпус, чтобы наличие ненужных фрагментов не влияли на стоимость, потому что никто не станет платить за ножки из простого металла.

При желании, если радиодеталей много их можно рассортировать или просто взвесить, чтобы знать точное количество. Это поможет определить приблизительную стоимость за весь товар. Продать можно любое количество независимо от года выпуска и производителя. Главная ценность – это платина и палладий.

Фото и цены на бескорпусные конденсаторы серии КМ

Золото в разъёмах

Разъёмы считают богатым источником драгоценных материалов. Приобрести их можно на вес. Для добычи золота и серебра подходят как советские, так и импортные модели. Год выпуска при этом не имеет значения. Некоторые радиодетали содержат довольно много палладия. Для того чтобы выяснить, действительно ли он есть в составе, элемент нужно поджечь. Если в результате на разъёме появятся тёмные пятна, то можно заниматься извлечением драгметалла.

В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.

В смесь помещают разъёмы, золото отделяется от других элементов в их составе. Жидкость приобретает жёлтый оттенок и имеет запах хлора. Использовать её нужно сразу после изготовления, так как через 1−2 дня она потеряет свои свойства и станет вредной для здоровья человека.

Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.

Читать также: Гидравлический гибочный станок для листового металла

Какие драгметаллы в конденсаторах можно обнаружить

Высокое содержание драгметаллов в конденсаторах будет только в том случае, если они были выпущены во времена Советского Союза. Из них путем проведения химических реакций получится добыть золото, серебро, платину и палладий. В компонентах современного образца используется намного меньше драгметалла, и это обоснованно тем, что очень дорого обходится производство. В современных изделиях используются другие, более доступные и дешевые материалы.

В пунктах приема цены на конденсаторы распределяются согласно серии изделия, года выпуска и страны-производителя. Например, за 1 конденсатор серии ЭТО можно получить от 47 до 4000 рублей. Изделие с маркировкой ЭТО-4 1990 года выпуска оценивается примерно в 100 рублей, а ЭТО-3 1967 года – 1800 рублей.

Какие конденсаторы содержат радиодетали с драгметаллами

Конденсаторы и резисторы

Как и микросхемы, содержание драгметаллов в конденсаторах выше в том случае, если они изготовлены в Советском Союзе. Кроме серебра и золота, из таких элементов можно добыть платину и палладий. Но в последнее время количество ценных веществ снижается из-за дороговизны производства. Требования, которые сегодня предъявляются к современным изделиям, иногда исключают использование традиционных материалов.

Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:

• керамические с маркой КМ;
• с жёлтым корпусом;
• танталовые;
• с серебряным покрытием.

Получить золото и серебро можно из вычислительных машин, АТС и электронных устройств, которые произвели в СССР. К примеру, в конденсаторе К 22 5 содержание драгметаллов следующее — 34,2 г золота и 52,3 г серебра. Ламповые телевизоры, магнитофоны и другая бытовая техника того времени также может быть полезной.

Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет. Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года. Желательно, чтобы на них была пометка «Ромб».

Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок — это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.

Фото и цены на бескорпусные конденсаторы серии КМ

Цены в каталоге действительны на 25.11.2019г.

Наша компания осуществляет приём бескорпусных конденсаторов производства СССР по высоким ценам, если только они не липнут на магнит. Точная цена на советские бескорпусные конденсаторы серии км определяется при осмотре в момент продажи радиодеталей, иногда необходимо делать дополнительную проверку.

Немного информации по скупке конденсаторов данной серии в регионах. Даже если у Вас будут конденсаторы, представленные на фото ниже и этикетки с маркировкой группы КМ Н30 региональные скупщики, скорее всего, все равно купят их по цене КМ Н90 рыжего цвета или дешевле. В нашей компании работают высоклассные специалисты с многолетним стажем работы на новейшем оборудовании, поэтому мы даём максимальную цену на радиодетали, в том числе на конденсаторы данной серии. Бескорпусные высоковольтные конденсаторы дешевле, чем рыжие конденсаторы серии КМ.

К сведению, бескорпусные конденсаторы серии КМ темно-розово-красного цвета — это бескорпусные конденсаторы КМ Н30. Цена на них такая же, как на зеленые КМ Н30. Но, если они имеют большую толщину, то они намного дешевле, потому что высоковольтные на 100-500 Вольт и содержание драгметалла в таких конденсаторах меньше.

Бескорпусные высоковольтные конденсаторы покупаем по цене 20000-50000 рублей/кг, точно при осмотре. Также покупаем магнитные конденсаторы данной серии советского производства по ценам выше среднерыночных. Импортные бескорпусные конденсаторы в настоящее время не закупаем.

Дополнительную информацию по конденсаторам и другим деталям смотрите на следующих страницах:

Цены в каталоге действительны на 25.11.2019г.

Наша компания осуществляет приём бескорпусных конденсаторов производства СССР по высоким ценам, если только они не липнут на магнит. Точная цена на советские бескорпусные конденсаторы серии км определяется при осмотре в момент продажи радиодеталей, иногда необходимо делать дополнительную проверку.
Немного информации по скупке конденсаторов данной серии в регионах. Даже если у Вас будут конденсаторы, представленные на фото ниже и этикетки с маркировкой группы КМ Н30 региональные скупщики, скорее всего, все равно купят их по цене КМ Н90 рыжего цвета или дешевле. В нашей компании работают высоклассные специалисты с многолетним стажем работы на новейшем оборудовании, поэтому мы даём максимальную цену на радиодетали, в том числе на конденсаторы данной серии. Бескорпусные высоковольтные конденсаторы дешевле, чем рыжие конденсаторы серии КМ.

К сведению, бескорпусные конденсаторы серии КМ темно-розово-красного цвета — это бескорпусные конденсаторы КМ Н30. Цена на них такая же, как на зеленые КМ Н30. Но, если они имеют большую толщину, то они намного дешевле, потому что высоковольтные на 100-500 Вольт и содержание драгметалла в таких конденсаторах меньше.

Бескорпусные высоковольтные конденсаторы покупаем по цене 20000-50000 рублей/кг, точно при осмотре. Также покупаем магнитные конденсаторы данной серии советского производства по ценам выше среднерыночных. Импортные бескорпусные конденсаторы в настоящее время не закупаем.

Дополнительную информацию по конденсаторам и другим деталям смотрите на следующих страницах:

КАТАЛОГ приобретаемых нами компонентов:

КУРСЫ ВАЛЮТ:

ОТПРАВКА ПОЧТОЙ РОССИИ

Метрика

«МАТЕРИНКИ» 150р/кг!

ПРИОБРЕСТИ СПЕКТРОМЕТР

У нас Вы можете приобрести портативный спектрометр для анализа металлов и сплавов, проверки каталитических нейтрализаторов (в т.ч. автомобильных катализаторов.) ОПИСАНИЕ. ЗАКАЗАТЬ.
