Кремнийорганические компаунды ( К-43 и др.) обладают высокими электроизоляционными свойствами и применяются для пропитки агревостойкой изоляции, длительно работающей при 150 — — 200 С. Для заливки и обволакивания применяют компаунд К. В качестве наполнителя используют пылевидный кварц, смолу и стекло. [4]
Пропиточные кремнийорганические компаунды представляют собой полиорганосилоксаны с неорганическими наполнителями и применяются без растворителя с добавлением инициатора. Они обладают хорошими электрическими свойствами, нагревостойкостью и цементирующей способностью. [6]
Кремнийорганические компаунды холодного отверждения по своим физическим и электрическим свойствам близки к резинам горячей вулканизации. Они обладают высокой яагревостойкостью, не обнаруживая существенного изменения свойств при выдержке в течение нескольких месяцев при температуре 200 С или в течение более короткого промежутка времени при 260 С. Отвержденный компаунд марки RTV имеет прочность на разрыв 38 кг на 1 см ширины и электрическую прочность до 20 кв / лш. [7]
Кремнийорганические компаунды холодного отверждения по своим физическим и электрическим свойствам близки к резинам горячей вулканизации. Они обладают высокой нагревостойкостью, не обнаруживая существенного изменения свойств при выдержке в течение нескольких месяцев при 200 С или более короткого промежутка времени при 260 С. [8]
Кремнийорганические компаунды холодного отверждения находят применение для заливки электротехнической и радиотехнической аппаратуры. Для обеспечения адгезии компаунда к металлам или изоляционным материалам применяют специальный клеящий состав воздушной сушки. Компаунд имеет хорошую адгезию к кремнииорганическои резине горячей вулканизации. [9]
Эластичные кремнийорганические компаунды типа Виксинт , Эластосил и другие характеризуются повышенной ( до 250 С) нагрево — и влагостойкостью, низкими внутренними напряжениями, большинство из них отверждаетея при нормальных климатических условиях. Их применяют для влагозащиты полупроводниковых приборов и ИС, катушек индуктивностей из микропроводов, магнитопроводов из феррита и пермаллоя. [10]
Герметизация кремнийорганическим компаундом делает его устойчивым к воздействию нейтронного и у-излучения. [11]
В марках кремнийорганических компаундов буквы и первые цифры обозначают: К, У-2, УФ-7, У-1, У-4-марки паст, вторые цифры: 18 28.21 — номера катализаторов. [13]
В состав кремнийорганических компаундов горячего отверждения ( например, марки К-67) входят низкомолекулярные полиорга-носилоксаны, в макромолекулах которых содержатся ненасыщенные группы, например винильные. Такие компаунды отверждаются перекисью дикумила с образованием жестких полимеров, отличающихся малыми диэлектрическими потерями в диапазоне температур от — 60 до 200 С. Поставляются они в готовом для использования виде. Применяются такие компаунды при температурах до 200 С и выше. [14]
Материалы на основе кремнийорганических компаундов могут-применяться на месте использования и не требуют для этого специального оборудования. [15]
Кремнийорганические компаунды
Компания «Меркурий» предлагает широкий ассортимент качественных химических продуктов. Мы выполняем заказы любых объемов и организуем регулярные поставки на производственные предприятия. В нашем каталоге вы найдете большой выбор термостойких компаундов по оптовым ценам. Доставка товаров осуществляется по всему Санкт-Петербургу и другим городам России. Оплата принимается по безналичному расчету. Более подробная информация — по телефону у менеджеров «Меркурий».
- эпоксидные компаунды. Это составы на основе эпоксидной смолы, которые используются в радиоэлектронике и электротехнике. Они отличаются хорошими механическими и диэлектрическими свойствами. Имеют малую усадку и не выделяют летучих веществ;
- полимерные. Продукты изготавливаются на основе полимеров или мономеров. Они находятся в жидком состоянии, но становятся твердыми под воздействием высоких температур.
СВОЙСТВА И НАЗНАЧЕНИЕ КОМПАУНДОВ
Кремнийорганические высокотемпературные компаунды — это смесь эпоксидных или полимерных компонентов с различными наполнителями. Чаще всего они изготавливаются из силиконового масла, загущенного кремнеземом, ПТФЭ и т. д. Благодаря своим уникальным свойствам они способы заменить сразу несколько продуктов.
Основные свойства материалов:
- химическая инертность;
- стойкость к смыванию водой;
- нетоксичность;
- гидрофобность;
- высокая смачивающая способность;
- низкая пожароопасность;
- стабильная вязкость (данный показать не зависит от уровня влажности и температуры окружающей среды);
- отличные диэлектрические свойства.
Термостойкие компаунды имеют довольно широкую сферу использования. В основном они применяются для следующих целей:
- снижение трения между деталями;
- защита от образования ржавчины;
- смазывание и защита деталей от преждевременного износа;
- снижение уровня шума за счет демпфирования вибраций;
- создание плотных, герметизированных соединений с возможностью из повторной сборки и демонтажа;
- создание электроизоляционной среды;
- защита от разрушения и старения резиновых и пластмассовых уплотнений.
В каких отраслях промышленности можно применять данные вещества?
1. Уплотнение оптических приборов, вакуумных систем и систем под высоким давлением. Эти процедуры становятся возможными из-за малого выделения масла и низкой испаряемости компаундов.
2. Применение в производствах пищевых продуктов, упаковок и систем питьевого водоснабжения. Высокотемпературные компаунды можно использовать при условии пищевого допуска.
3. Обработка уплотнений, деталей запорной и регулирующей аппаратуры.
4. Эффективная защита резиновых деталей.
5. Герметизация электрических контактов высоковольтного оборудования.
Компаунды наносятся при помощи кисти, шпателя или специального смазочного пистолета.
ВИДЫ СИЛИКОНОВЫХ КОМПАУНДОВ
По консистенции термостойкие продукты делятся на две категории:
1. Жидкие. Они становятся твердыми под воздействием высоких температур. При помощи продуктов заливают радиокомпоненты, а также обрабатывают электроизоляцию, чтобы защитить ее от факторов внешней среды.
2. Густые. Они сохраняют свою консистенцию на длительный период времени. При помощи густых материалов смазывают неподвижные соединения. Они помогают увеличить срок службы уплотнений.
Компания «Меркурий» предлагает широкий ассортимент товаров и их постоянное наличие на складе. Основные преимущества сотрудничества с нами:
Компаунд кремнийорганический что это такое
Присоединён к АО «ЦКБ РМ» как обособленное подразделение в марте 2020 года
Входит в состав холдинга АО «Росэлектроника»
Госкорпорации «Ростех»
Компаунд кремнийорганический марки ККП-2
Предназначен для защиты полупроводниковых приборов и интегральных схем.
Представляет собой кремнийорганический эластичный термостойкий коррозионно-пассивный компаунд, получаемый на основе низкомолекулярных каучуков.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
Производится в соответствии с ТУ ЫУО.028.111.
Технические характеристики
ККП-2
Интервал рабочих температур, °С
Условная вязкость по вискозиметру ВЗ-246 (диаметр сопла 6 мм), с
Жизнеспособность, ч., не менее
Удельное объемное электрическое сопротивление, Ом∙м, не менее
Тангенс угла диэлектрических потерь на частоте 1 ГГц, не более
Диэлектрическая проницаемость на частоте 1 ГГц, не более
Электрическая прочность, кВ/мм, не менее
Коэффициент влагопроницаемости, кг/(м∙с∙Па), не более
Условная прочность при растяжении, МПа, не менее
Относительное удлинение при разрыве, %, не менее
Твердость по Шору А, не менее
Предел прочности при сдвиге на паре «алюминий-алюминий», МПа, не менее
Усадка, %, не более
Удельная электрическая проводимость водного экстракта, См/м, не более
Массовая доля ионных примесей, %, не более:
Коррозионная активность к алюминию, степень, не более
Теплопроводность при температуре 25°С, кВт/м∙К, не менее
Технология применения:
Основа и отвердитель в массовом соотношении 100:6 перед употреблением тщательно перемешиваются. Компаунд наносят капельным методом, поливом, окунанием или кистью. Отверждение происходит в соприкосновении с влагой воздуха с получением пленки толщиной до 3 мм.
Компаунд кремнийорганический марки КЭН-1С
Предназначен для защиты поверхности кристаллов СВЧ-импульсных диодов, ограничительных диодов.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
Производится в соответствии с ТУ ЫУО.028.055.
Технические характеристики
КЭН-1С
Диапазон рабочих температур, °С
Режим отверждения, °С/ч.
— в открытом объеме, не менее
— в закрытом объеме, более
Удельное объемное электрическое сопротивление, Ом∙см, не менее
Тангенс угла диэлектрических потерь при частоте 1 МГц, не более
Диэлектрическая проницаемость при частоте 1 МГц, не более
Электрическая прочность, кВ/мм, не менее
Удельная электрическая проводимость водного экстракта, См/м, не более
Содержание ионных примесей, %, не более:
Водопоглощение за 7 сут., %, не более
Коэффициент влагопроницаемости, кг/(м∙с∙Па), не более
Гарантийный срок хранения, мес.
Технология применения:
Основа компаунда и отвердитель смешиваются в соотношении 100:2 масс. ч. в течение 5-10 мин. Наносится на поверхность любым методом: из шприца, специальной стеклянной палочкой, ракелем, кистью.
Компаунд кремнийорганический марки КЭН-3
Предназначен для защиты интегральных схем, диодных матриц и других типов полупроводниковых приборов.
Компаунд отличается высокой коррозионной стойкостью после воздействия спецфакторов.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
Производится в соответствии с ТУ ЫУО.028.055.
Технические характеристики
КЭН-3
Диапазон рабочих температур, °С
Условная вязкость основы по вискозиметру ВЗ-246 (диаметр сопла 6 мм), с, не менее
Жизнеспособность при температуре (25±10) °С, мин., не менее
Режим отверждения, °С/ч
Удельное объемное электрическое сопротивление при температуре (25±10)°С, Ом∙см, не менее
Тангенс угла диэлектрических потерь на частоте 10 6 Гц при температуре (25±10) °С, не более
Электрическая прочность при температуре (25±10) °С, кВ/мм, не менее
Гарантийный срок хранения, мес.
Технология применения:
- Основа компаунда и отвердитель тщательно смешиваются перед употреблением в соотношении 100:6 масс. ч. в течение 5-10 мин.
- В замкнутой системе жизнеспособность готового компаунда сохраняется в течение 5 — 10 сут.
- Наносится на поверхность различными методами: окунанием, поливом, с помощью шприца.
- Отверждается под действием влаги воздуха.
- Толщина отверждаемой пленки — 1÷2 мм.
Компаунды кремнийорганические марок КЭН-2, КЭН-2М
Предназначены для защиты фотоэлектронных умножителей и других изделий электронной техники.
Компаунды обладают повышенной степенью чистоты, химической инертностью и высокой технологичностью (длительное время сохранения текучести при комнатной температуре и быстрое отверждение).
Способны отверждаться в замкнутом объеме.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
В отвержденном состоянии компаунды нетоксичны.
Производятся в соответствии с ТУ ЫУО.028.055.
Технические характеристики
КЭН-2
КЭН-2М
Диапазон рабочих температур, °С
Условная вязкость по вискозиметру ВЗ-1, с
Жизнеспособность при температуре (25±10) °С, мин, не менее
Режим отверждения, °С/ ч.
Электрическая прочность, кВ/мм, не менее
Условная прочность при растяжении, МПа, не менее
Относительное удлинение при разрыве, %, не менее
Срок хранения, мес.
Технология применения:
- Основа компаунда и отвердитель тщательно перемешиваются перед использованием в соотношении 100:2 масс. ч. в течение 50 мин.
- Компаунд наносится на поверхность различными методами: окунанием, поливом или с помощью шприца.
Компаунд-герметик теплопроводящий кремнийорганический марки КЭН-9Т
Предназначен для герметизации ИС, СВЧ-резисторов и ИЭТ спецназначения.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
Производится в соответствии с ТУ 6365-024-07615973-2017.
Технические характеристики
КЭН-9Т
Диапазон рабочих температур, °С
Режим отверждения, °С/ч.
Жизнеспособность, ч., не менее
Прочность при разрыве, МПа
Относительное удлинение, %, не менее
Удельное объемное электрическое сопротивление
при температуре (25±10)°С, Ом∙м, не менее
Тангенс угла диэлектрических потерь при частоте 10 6 Гц и
температуре (25±10) °С, не более
Электрическая прочность, кВ/мм, не менее
Гарантийный срок хранения, мес.
Технология применения:
Компаунд двухкомпонентный. Основа и отвердитель смешиваются в соотношении 100:5 массовых частей соответственно в течение 2-5 мин. Наносится на поверхность различными методами: ракелем, поливом, намазыванием и т.д.
Компаунд кремнийорганический марки КЭН-3С
Предназначен для защиты полупроводниковых приборов и интегральных схем (в том числе и СВЧ полупроводниковых приборов), работающих в интервале температур от -60 °С до +220 °С.
Электроизоляционные свойства компаунда практически не изменяются после воздействия различных факторов: температуры 220 °С в течение 1000 ч.; относительной влажности (95±3)% при температуре (40±2) °С в течение 21 сут., после кипячения в дистиллированной воде в течение 0,5 ч.
Представляет собой тиксотропную композицию на основе кремнийорганического каучука.
Компаунд поставляется в виде двух компонентов: основы и отвердителя.
Компоненты компаунда хранят в складских помещениях при температуре 0÷25 °С и относительной влажности не более 80 % в условиях, исключающих попадание влаги, на расстоянии не менее 2 м от источников тепла.

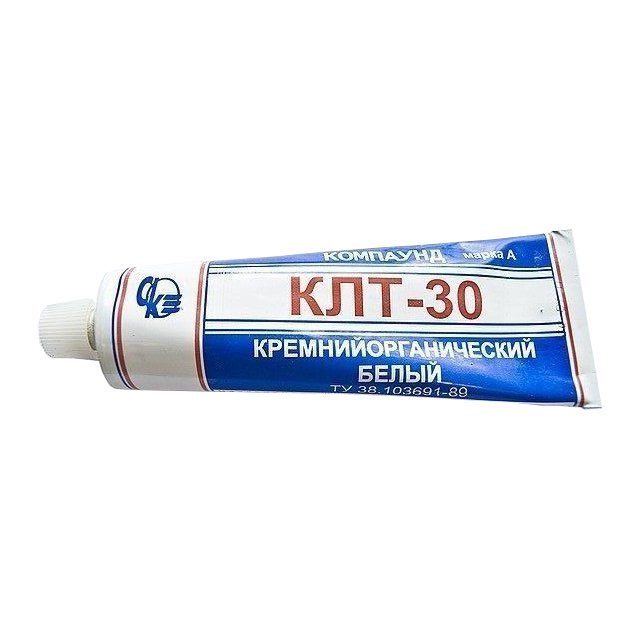

Компаунды кремнийорганические типа КЛ
Компаунды KЛ-4, КЛФ-20, KЛT-30 предназначены для поверхностной герметизации различной аппаратуры, работающей в среде воздуха, и защиты ее от воздействия влаги, для поверхностной герметизации приборов, работающих в условиях вибрации. Могут использоваться для склеивания стекла, оргстекла, керамики и др. материалов на силикатной основе.
Компаунд KЛT-30 также используется для герметизации резьбовых соединений трубопроводов, внутренних систем холодного, горячего водоснабжения и отопления зданий.
Компаунд КЛТ-75Т предназначен для герметизации узлов изделий автомобильной, тракторной, машиностроительной отраслей промышленности, работающих в воздушной среде, а также для изделий, находящихся в контакте с дизельным топливом, машинным маслом, водой и гидрожидкостями.
Компаунд КЛСЕ предназначен для герметизации электрических и магнитных устройств, работающих в различных климатических условиях при повышенной влажности воздуха, а также для изготовления эластичных форм при отливке изделий из пластмасс, гипса.
