Универсальное реле( Беспроводное Дистанционное) переменного тока 85 В, 110В, 220В
Технические характеристики (технический индекс):
Модель: KR2201-4
Тип товара: одноканальный пульт дистанционного управления
Тип кодировки: Интеллектуальный код обучения
Режим работы RF: Супергетеродинный прием
Режим модуляции: ask
Частота РЧ: 433 мГц
Режим работы: минутный, тумблер и фиксация
Входное напряжение: ac 85 В
250 В
Ток покоя: 5mA
Приемка чувствительности:> 97dbm
Диапазон дистанционного управления:> 50 м (свободное пространство)
Проводный способ подключения: фиксированный компонент проводки
Выходной терминал: нет, com, nc
Нет: Обычный открытый (выходной).
Com: общий (выход).
NC: Обычный близкий (выходной).
Цвет: зеленый (PCB Board), Black (снаружи ракушка)
Размер платы: 6.5*3.2*1.6 см/2.5*1.25 * 0.62in
Вес платы: 20 г/0.7 унц.
Размер упаковки: 8.1*3.6*2.0 см/3.1*1.2 * 0.78in
Вес упаковки: 36 г/1.26 унц.
О режим работы:
Мгновенный:Нажмите Кнопку remote, реле подключается, отпустите удаленную кнопку, реле разъединяет.
Переключение:Нажмите один раз на удаленную кнопку, реле подключается, Нажмите Кнопку remote дважды, реле разъединяет.
С фиксацией:Нажмите Кнопку remote A, ретрансляционные соединения, нажмите кнопку Remote B, реле отключено.
Очистка Код:
Нажмите кнопку обучения на ресиверах на 8 раз, коды будут очищены.
После очистки кода, весь пульт дистанционного управления не может работать больше.
Обучающий код 🙁 моментальный)
Нажмите клавишу обучения на приемнике один раз, он вступает в режим мгновенного настройки.
Подождите минутку, светодиод будет выключен, он вступает в обучающее состояние.
Нажми кнопку дистанционного управления, светодиодный индикатор на приемнике, плата будет вспышка, потом отвалится.
Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.
Обучаем код: (тумблер)
Нажмите клавишу обучения на приемник дважды, он поставляется в режим настройки тумблера.
Подождите минутку, светодиод будет выключен, он вступает в обучающее состояние.
Нажмите Кнопку remote, светодиодный индикатор на приемной плате будет вспышка, затем отключиться.
Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.
Обучение коду 🙁 фиксация)
Примечание: Когда вы выбираете для режима Latching, для того, чтобы узнать больше дистанционного управления, вы должны узнать две разные кнопки, первый опыт обучения-это для на, второй раз обучаюсь для выключения.
Например: Кнопка A = на, кнопка B = выключено
Нажмите клавишу обучения на приемнике тройного времени, он вступает в режим Latching.
Подождите минутку, светодиодный индикатор на приемнике, плата будет вспышка, затем отвалится.
Нажмите Кнопку remote A. led flash на 5 раз.
Нажмите кнопку Remote B. led flash на 5 раз
Через 3 секунды светодиодный индикатор снова будет включен, успешно обучаясь.
A = на, B = OFF.
в ютюбе полно видео как програмировать пульт, если кто не понял как програмировать
433 МГц беспроводной пульт дистанционного управления DC 12 В 10A 1CH реле
Для получения более полной информации о стоимости и сроках доставки 433 МГц беспроводной пульт дистанционного управления DC 12 В 10A 1CH реле нажмите «Купить».
- Описание
- Отзывы
- Видео обзор

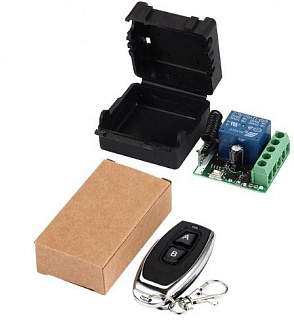

433 МГц беспроводной пульт дистанционного управления Переключатель DC12V 10A 1CH реле 433 МГц модуль приемника для 1527 обучающий код передатчик дистанционное управление
Посылка включает в себя: Модуль приемника (KR1201A-4) * 1 шт. (включая корпус)
Входная мощность: DC10V-14V
Частота RF: 433 МГц
Режим работы RF: супергетеродинный
Чувствительность приема:> 97dbm
Режим декодирования: декодирование программного обеспечения MCU
Удаленное Хранение: 25 шт.
Тип проводки: фиксированный терминал
Выходной терминал: NO, NC, COM
Размеры печатной платы: 35*30*18 мм (Д, Ш, в)
Поддержка пульт дистанционного управления Тип: Обучающий код, фиксированный код ( Он может узнать 2272 2262 или 1527 чип с различным кодом беспроводной 433 МГц пульт дистанционного управления )
Рабочий режим: Мгновенный ( Jog/без защелки) , T o g g l e ( Self-замок ) , Ильяточин g ( Межзамок/защелкивающийся ) , Задержка времени (5S, 10 s, 15 s)
НЕТ: выход, нормальный открытый;
COM: выход, общий;
NC: выход, нормальное закрытие;
4 режима работы:
1) Mo Mentary ( Jog/без защелки) : Pr Ess одна кнопка работает/вкл. Ослабьте палец на той же кнопке-стоп/выкл. Один Чан Переключатель неля нужен одной кнопкой дистанционного управления.
2) T o g g l e ( Self-замок ) : Нажмите одну кнопку для одного времени работы/включения. Нажмите одну и ту же кнопку снова-sto P вкл./выкл. 1 канальный переключатель требует одной кнопки дистанционного управления.
3 ) Ильяточин g ( Межзамок/защелкивающийся ) : Нажмите одну кнопку работает/ВКЛ, нажмите другую кнопку стоп/выкл. 1 канальный переключатель нужен 2 кнопки дистанционного управления.
4) T Задержка ime (5S, 10 s, 15 s) : Нажмите кнопку дистанционного управления , Реле подключается, от когда отпустите кнопку дистанционного управления, после 5S или 10 s или 15 s, реле отключается автоматически .
Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.
После очистки кода весь пульт дистанционного управления больше не может работать.
Изучение кода: Мгновенный (пробежка/без защелки)
Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.
Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.
Через 3 секунды светодиодный индикатор снова включится, успешно учится.
Изучение кода: T Oggle (самоблокирующийся/самоблокирующийся)
Нажмите клавишу обучения на приемнике дважды, он переходит в режим переключения
Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.
Через 3 секунды светодиодный индикатор снова включится, успешно учится.
Обучение коду: фиксация (межблокировка/фиксация)
Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для «ON», второй раз выучил для "выключения". 1 Для переключения каналов требуется 2 кнопки дистанционного управления.
Например: Кнопка A = вкл., кнопка B = ВЫКЛ.
Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.
Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.
Нажмите кнопку дистанционного управления A.
Светодиодный фонарик 5 раз.
Нажмите кнопку дистанционного управления B.
Светодиодная вспышка 5 раз.
Через 3 секунды светодиодный индикатор снова включится, успешно учится.
Обучение коду 🙁 режим задержки времени)
Нажмите клавишу обучения на приемнике в четвёртый раз, время задержки в течение 5 секунд.
Нажмите клавишу обучения на приемнике в пятое время, время задержки в течение 10 секунд.
Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.
Светодиодный индикатор выключится.
Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.
Через 3 секунды светодиодный индикатор снова включится, успешно учится.
Примечание: система может хранить 25 шт. пультов, если пульт получает более 25 шт., начальный пульт дистанционного управления будет потерян.
Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.
Qiachip KR1201A 12V 1CHANNEL RECEIVER INSTRUCTION MANUAL
* Note: All the following working modes need to be implemented with QIACHIP remote control (transmitter) and controller (receiver / wireless remote control switch). There is no guarantee that remote controls from other brands will work properly with our product.
Reset function:
Clear all matched remotes. When the data is cleared, all remote control can’t make receiver work.
Settings reset:
After pressing the receiver’s learning button 8 times, the receiver clears all remote control data in its memory. When the receiver’s LED light flashes, the reset function is complete.
Description of the three working modes :
Working modes: 1) Momentary; 2) Toggle; 3) Latching;4)Delay.
- Momentary mode:
After successful pairing in this mode, press and hold the remote control button (such as A), the corresponding relay on the receiver is turned on; release the remote control button (such as A), and the corresponding relay on the receiver will turn off.
- Toggle mode:
After successful pairing in this mode, press the remote control button (such as A) to turn on the corresponding relay on the receiver; press the remote control button (such as A) again to turn off the corresponding relay on the receiver.
- Latching mode:
After successful pairing in this mode, press the remote control button (such as A), the receiver relay corresponding is turned on; press the remote control button (such as B), the relay on the receiver corresponding is turned off.
- Delay mode (timed):
After successfully pairing in this mode, press the button (such as A) on the remote control to turn on the corresponding relay on the receiver. Press the remote control button (such as A) again, the corresponding relay on the receiver will be delayed; (press the receiver button 4 times to pair, delay 5S to close the corresponding relay; press the receiver button 5 times to pair, delay 10S to close Corresponding relay; press the receiver button 6 times to pair, delay 15S to close the corresponding relay; press the receiver button 7 times to pair, delay 20S to close the corresponding relay;)
How to set the working mode of the switch controller?
The working mode can only be set when the LED light indicators of the switch controller are lit.
Set Momentary mode :
Step 1) Press the receiver’s learning button once.
Wait for the LED on the receiver to light on and enter the setting state.
Step 2) Press the button on the remote control (such as A) once. The LED on the receiver will flash and then turn off. The Momentary mode is set successfully.
Set Toggle Mode:
Step 1) Press the receiver’s learning button twice.
Wait for the LED on the receiver to light on and enter the setting state.
Step 2) Press the button on the remote control (such as A) once. The LED on the receiver will flash and then turn off. The Toggle Mode is set successfully.
Set Latching Mode:
Step 1) Press the receiver’s learning button 3 times.
Wait for the LED on the receiver to light on and enter the setting state.
Step 2)Press the button on the remote control (such as A) once. The LED on the receiver will flash and then lights up.
Step 3) At this time, press another button (such as B) of the same remote control, the indicator flashes and then turn off. The Latching Mode is set successfully.
Delay mode (timed):
Step 1) Press the learn button on the receiver as required,
(Delay time: press 4 times for 5 seconds, press 5 times for 10 seconds, press 6 times for 15 seconds, press 7 times for 20 seconds)
Wait for the LED on the receiver to light up and enter the setting state.
Step 2) Press the button (eg button A) on the remote control once. The LED indicator on the receiver will flash and then turn off, the delay mode is successfully set.
Kr1201 a как запрограммировать
Беспроводной одноканальный комплект 12 В (режимы непрерывный/коммутации) KR1201-4+KT05
Артикул: KR1201-4+KT05
Штрих-код:
- Самовывоз из магазина в Екб.
- Доставим по Екатеринбургу
- Отправим в другой город
662 р.
Описание
Технические характеристики
- «Коммутации» — Включение/Выключение используется в системах управления. При нажатии на кнопку портативного пульта происходит замыкание реле, при нажатии на эту же кнопку портативного пульта происходит размыкание реле. Этот режим позволяет управлять автоматическими шлагбаумами, электрическими воротами, осветительными приборами.
- «Непрерывный» — при нажатии на кнопку портативного пульта контакты реле будут замкнуты в период удержания кнопки на пульте управления (максимум 25 сек). Этот режим позволяет управлять электрическими жалюзи, в случае если их необходимо немного приоткрыть.
Удаление из памяти всех пультов. Нажать на сервисную кнопку 8 раз. Далее дождаться пока диод потухнет. Память очищена. Лучше с этого и начинать программирование.
Запрограммировать на кнопку режим «непрерывный». Нажать на сервисную кнопку 1 раз. Далее пока горит диод нажать на выбранную кнопку. Кнопка запрограммирована.
Запрограммировать на кнопку режим «коммутации». Нажать на сервисную кнопку 2 раза. Далее пока горит диод нажать на выбранную кнопку. Кнопка запрограммирована.
Запрограммировать на одну кнопку включение, а на другую выключение режима «коммутации». Нажать на сервисную кнопку 3 раза. Далее пока горит диод нажать поочередно сначала на кнопку предназначенную для включения, затем на кнопку предназначенную для выключения. Кнопка запрограммирована.
Вопросы и отзывы (2)
приятная по качеству исполнения вещь и брелок, который оказался размером больше корпуса прибора
к-во режимов в описании больше указанного на сайте, можно ради забавы на одну кнопку повесить импульсный режим (коммутации) , а на вторую — непрерывный
по факту потребление прибора в разомкнктом состоянии — 25мА, в замкнутом — 57мА, сопротивление разомкнутой цепи — более 50МОм (предел прибора) , замкнутой — прибор показывает ноль.
