Что значат цифры на шляпке болта

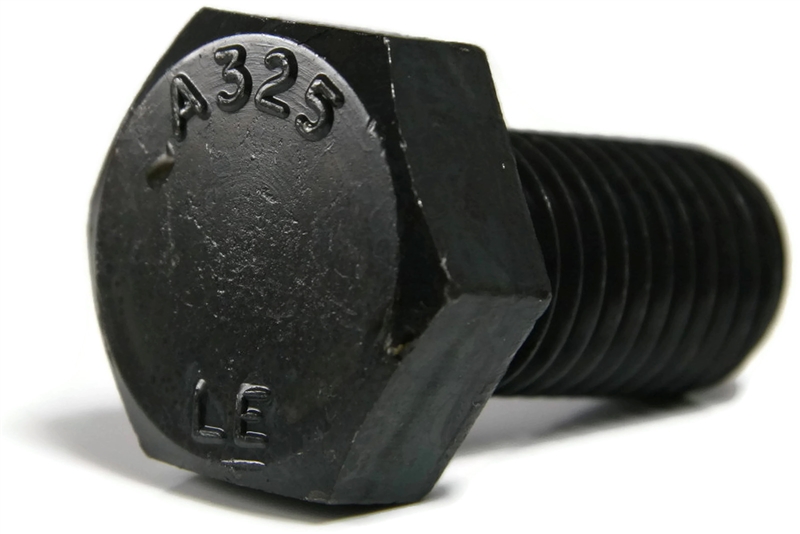

Что означают цифры на шляпке болтов?

Многие кто когда-либо работал с различными болтами не раз мог это заметить, но не все конечно знают, что же это за обозначения, хотя конечно те, кто хорошо разбираются в этом знают это отлично и даже учитывают этот момент при выборе. Ведь значат эти цифры, которые кажутся иногда бесполезными, прочность болтов, то насколько они прочны и какую нагрузку могут выдержать, поэтому при покупке нужно знать для чего они вам нужны и какая на них будет нагрузка, хотя бы примерно, а иначе можно из-за этого пострадать, так как не все болты подходят для определённых целей. Так что, чем эти цифры больше, тем болт прочнее и надёжнее, то есть всё довольно-таки просто и понятно.

Цифры на шляпке болта обозначают класс прочности данного изделия;

Данные цифры пишутся через точку;

Первая цифра обозначает максимальную нагрузку, которую выдерживает резьбовое соединение данного болта;

Если например первая цифра 5, то это значит что предел прочности болта равен 5*100=500 МПа;

Вторая цифра обозначает отношение придела прочности к пределу текучести и все это умноженному на десять;

Например маркировка 8.8,следовательно:

Маркировка болтов осуществляется с учетом требований DIN, ANSI/ISO и других стандартов. На головку изделия наносят:

класс прочности материала, из которого изготавливается болт;

стрелку левой резьбы (правая резьба никак не маркируется).

Указанные знаки могут быть выпуклыми либо углубленными. А их величина определяется на заводе, который выпускает болты.

Класс прочности изделий из углеродистых сталей указывается в виде двух цифр, разделенных точкой – 3.6, 10.9, 8.8 и так далее. Первая цифра показывает, какую нагрузку может выдержать соединение. Вторая является отношением, умноженным на 10, двух пределов – текучести и прочности. Так, если вы видите маркировку на болтах – "8.8", это означает, что при нагрузке более 8 тонн на квадратный сантиметр они порвутся.

Все о маркировке болтов

Современные изделия практически любого назначения – от бытовых до производственных – изготавливаются с применением крепежных элементов: болтов, гаек, шурупов, винтов. Крепежный элемент имеет свою маркировку, благодаря которой можно определить его характеристики. Чтобы разобраться во всех тонкостях метизов, нужно понимать, как они маркируются, и что обозначает эта маркировка.

Особенности маркировки

Характеристики болтов разнообразны: можно встретить модели с разной резьбой, определенным типом строения головки. Отличаются и размеры стержня. Вся нужная для пользователя информация о метизе имеет обозначение, расположенное на его головке. Перед тем как выбрать метизы, необходимо определить их прочность, которая потребуется для выполнения качественного крепежного соединения. Прочность зависит от марки стали, из которой выполнен метиз. Например, к мебельным болтам требования прочности будут ниже, чем к анкерным соединениям, выдерживающим нагрузку более 100 кг.

В некоторых случаях уточнению подлежит химический состав болта и его устойчивость в условиях воздействия различных веществ.

Определенные задачи могут сопровождаться и специфическими требованиями, предъявляемыми к виду резьбы. Например, болты, используемые на сложных участках в промышленных условиях, потребуют применения особого типа резьбы на корпусе стержня метиза. Резьба может быть расположена по ходу нарезки вправо или влево – эта особенность метиза также находит свое отражение в его стандартной маркировке. Выяснить все свойства и характеристики болта необходимо до начала выполнения монтажных работ, и помогает в этом вопросе именно стандартная общепринятая маркировка.

Как маркируют по ГОСТ?

Маркировочные обозначения болтов в нашей стране регламентируются строгими стандартами ГОСТа. ГОСТ был принят в 1977 году, а для фундаментных метизов – в1980 году. В 2006 году появился новый ГОСТ, но так как старые выпуски метизов, как показывает практика, еще до сих пор в ходу у потребителей, нужно уметь читать маркировку того и другого стандарта.

Стандартная маркировка, находящаяся на каждом метизе, имеет буквенные и цифровые обозначения.

Как правило, на головке болта отечественного производства сверху находятся буквенные обозначения, а под ними располагаются цифровые символы.

Маркировка по ГОСТ 22353-77 от 1977 года имеет свои правила чтения.

• На верхнем ряду обозначений располагается клеймо, принадлежащее изготовителю. У каждого завода свое собственное клеймо. Таким образом, на головках болтов советского выпуска можно увидеть латинские буквы WT, OC, L, D или русские, например, Ч и другие.
• В цифровом обозначении первая цифра будет указывать, какое временное сопротивление имеет болт.
• После цифр можно увидеть (но не на всех изделиях) маркировку из букв ХЛ. Так отмечают метизы, которые можно применять в условиях холодного климата при низких температурных режимах, например, на Крайнем Севере. Сталь у таких изделий выдерживает перепады температур и не становится при этом хрупкой, сохраняя все свои прочностные свойства.
• Затем в маркировке будет указана партия плавки. Это обозначение информирует о том, когда и в какой партии было сделано изделие на производстве. В случае, когда у болта имеется нестандартная левая резьба, рядом с партией изготовления будет стоять маленькая стрелочка, показывающая направление против движения часовой стрелки. Если такой стрелки нет, значит, у болта имеется обычная правосторонняя нарезка резьбы.

В ГОСТ Р52644-2006 от 2006 года вошли некоторые изменения.

• Сначала идут буквенные обозначения в виде клейма завода-изготовителя. Они не изменились и выполняются точно так же, как это делали по старому ГОСТу.
• Далее цифрами указываются параметры прочности метизного изделия. Эти параметры уже должны отвечать нормам нового ГОСТа.
• После обозначения прочности при помощи буквенных символов указывают сферу применения изделия относительно климатических условий. Здесь в маркировке тоже ничего не изменилось, и ХЛ по-прежнему обозначает то, что болты можно применять при низких температурах.
• Далее указывают номер партии плавки.
• Затем будет указана прочность метиза. Например, латинская буква S будет обозначать, что перед вами метиз, имеющий самую высокую прочность исполнения.

Мы рассмотрели полную маркировку болтов, которая содержит довольно большой объем информации. Но существует еще и краткая маркировка, которая сообщает пользователю параметры метиза: сечение и длину.

Например, вы взяли в руки болт с обозначением 16Х25, это будет обозначать, что перед вами метиз с сечением 16 мм и длиной 25 мм.

Расшифровка цифр

Самая полная маркировка монтажных болтов содержится в таблице. Она имеет как буквенное, так и цифровое значение, а расположены все эти символы в строго определенном ГОСТом порядке. Если указать такую маркировку в спецификации строительного или монтажного проекта, любой инженер без труда сможет понять, о каких метизах идет речь и какими характеристиками они обладают.

В качестве наглядного примера рассмотрим обозначение метиза, у которого маркировка располагается на шляпке: Болт А3М12х1,50LH-4gx60.66. С. 097.

• Первым идет наименование изделия. Слово «болт» может быть заменено на наименование другого изделия, которое подлежит маркировке.
• Буква А обозначает класс точности изделия. Всего имеется 3 класса точности: A, B, C. А означает, что точность исполнения болта высокая.
• Цифра 3 сообщает нам о типе исполнения изделия. Согласно стандартам, существует 4 типа исполнения, но в маркировке 1 тип не указывается.
• Следующая буква М информирует о том, какой тип резьбы на стержне болта. Тип резьбы различают конический, метрический или трапециевидный. Буква М обозначает метрический.
• Число 12 указывает диаметр в миллиметрах у стержня болта. Примечательно, что маркировку М12 имеют изделия только класса А.
• Число 1,50 дает сведения о том, с каким шагом нарезана резьба у болта. Если шаг резьбы стандартный для диаметра, в маркировке его не указывают.
• Буквы LH показывают, что болт имеет левую резьбу. В случае, когда нарезка резьбы делается стандартной правосторонней, в маркировке это не отображается.
• Обозначение 4g информирует о классе точности. Резьбу нарезают с точностью по шкале от 4 до 8. Чем ниже показатель, тем точнее выполнена резьба на метизе.
• Число 60 обозначает длину болта. В данном примере он составляет 60 мм.
• Число 66 говорит о прочности. Такие временные параметры твердости отделяются от величины длины при помощи точки.
• Следующая буква обозначает марку сплава стали, из которой изготовлен болт. Буква С означает, что метиз сделан из так называемой спокойной стали. Если бы в маркировке была буква А, это означало бы, что сталь автоматная.
• Цифры 097 показывают, какое покрытие у метиза. Всего различают 13 типов покрытия, причем цифрой 9 маркируют оцинкованные метизы. Цифра 7 обозначает толщину покрытия в микронах, в нашем случае толщина оцинкованного покрытия равна 7 мкм.

Единые требования к метизам и их маркировке, принятой в нашей стране, дают возможность точно и быстро подобрать крепеж. У изделий европейского или американского производства маркировка отличается, так как размеры указываются в дюймовых величинах. Для прочтения дюймовых обозначений применяют переводные таблицы.

Что означают цифры 5.8 на шляпке любого болта, независимо от размера?

Для изделий из углеродистой стали, класс прочности обозначают двумя цифрами через точку.
Пример: 4.6, 8.8, 10.9, 12.9.

Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. В случае 8.8 первая 8 обозначает 8 х 100 = 800 МПа = 800 Н/мм2 = 80 кгс/мм2
Вторая цифра — это отношение предела текучести к пределу прочности, умноженному на 10. Из пары цифр можно узнать предел текучести материала 8 х 8 х 10 = 640 Н/мм2.
Значение предела текучести имеет важное практическое значение, поскольку это и есть максимальная рабочая нагрузка болта.

Предел прочности на разрыв — величина нагрузки, при превышении которой происходит разрушение — «наибольшее разрушающее напряжение».

Предел текучести — величина нагрузки, при превышении которой наступает невосстанавливаемая деформация или изгиб.

Процент удлинения — это средняя величина удлинения деформируемой детали до её поломки или разрыва. Технический термин — «относительное удлинение» показывает относительное (в процентах) приращение длины образца после разрыва к его первоначальной длине.

Важнейшим классификационным признаком болтов, винтов, шпилек и гаек является прочность. Помимо размера, она зависит от материала этих деталей и от термообработки. Для стальных болтов, винтов и шпилек ГОСТ 1759-70 устанавливает 12 классов прочности — 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 6.9; 8.8; 10.9; 12.9; 14.9. Первая цифра показывает предел прочности материала в кгс/мм, для удобства обозначения уменьшенный в десять раз. Вторая цифра — отношение предела текучести материала к пределу прочности, для удобства умноженное на 10. Например, класс прочности болта 5.8. Следовательно, предел прочности его материала 50 кгс/мм2, отношение предела текучести к пределу прочности 0,8. У стальных гаек семь классов прочности: 4; 5; 6; 8; 10; 12; 14. Эти цифры обозначают напряжение от испытательной нагрузки, деленное на 10.

Большая часть автомобильных болтов, винтов и шпилек в зависимости от их назначения имеет классы прочности от 4.8 до 10.9, а гаек — от 5 до 10. Понятно, что в таких ответственных соединениях, как головка и блок цилиндров, карданные шарниры, передняя и задняя подвески, замена метизов менее прочными совершенно недопустима.

Что обозначают цифры на болтах?

Нанесенные на головку болта цифры и буквы – это не случайные знаки, а специальная маркировка.

В ней зашифрованы реальные сведения о том, на каком заводе изготовили крепеж, основные характеристики изделия.

Требования к маркировке на шляпках болтов изложены в ГОСТ 1759.0-87, ГОСТ 18126-94, 24379.1-80.

Обозначение высокопрочного крепежа регламентирует ГОСТ Р 52644-2006.

Расшифруем, что значат цифры на шляпке болта

Стандарт 1759 содержит полную схему условных обозначений в виде цифр и букв на головке винта (болта, гайки):

К примеру, маркировка A2M14*1,25-6e*60.58.C.019 ГОСТ 17473-80 содержит следующие сведения:

• класс точности А в исполнении 2;
• число 14 в сочетании с буквой М обозначает диаметр метрической резьбы в мм;
• резьба мелкая, что понятно по знаку 1,25;
• бе – это поле допуска;
• 60 означает длину метиза;
• 5.8 – класс прочности;
• буква С в сочетании с цифрой 019– значит, что крепеж изготовлен из стали спокойной, имеет оцинкованное хроматированное покрытие толщиной 9 мКм;
• последние знаки указывают на стандарт, по которому изготовлено крепежное изделие.

Если на шляпке болта есть указательная стрелка, это значит, что резьба рабочего стержня выполнена в левом исполнении. Правое направление резьбы, как крупный шаг и отсутствие защитного покрытия на головке крепежного элемента никак не обозначаются.

Особенности буквенно-цифровых обозначений высокопрочных метизов

Крепежные изделия с классом 8.8 и выше относятся к группе высокопрочного крепежа. К таким элементам предъявляются особые требования, в том числе касающиеся обозначений. Маркировку головок высокопрочных метизов из углеродистой стали согласно ГОСТ Р 52644-2006 обозначают, к примеру, так: D 11.14 8.8 S ХЛ, где

• Клеймо производителя в виде буквы D.
• Обозначение номера плавки (11.14);
• Класс прочности: 5.8, 8.8, 10.9 и т.д., в котором первая цифра, умноженная на 100, означает величину максимальной нагрузки на резьбу. Например, по маркировке 8.8 надо понимать, что данный крепеж имеет прочность при разрыве 800 МПа или 80 кг/мм 2 Вторая цифра указывает на соотношение предела текучести к размеру предела прочности, увеличенное в 10 раз.
• Буквой S обозначается принадлежность к высокопрочной группе крепежных элементов с шестигранной увеличенной шляпкой.
• Климатическая рекомендация (ХЛ – холодный регион).

Мы постарались разъяснить, что за обозначения нанесены на головке болта из обычной стали.

Какие цифры и буквы наносят на головки нержавеющих болтов

Касательно винтов из аустенитных марок стали, то их маркировка существенно отличается от углеродистого крепежа. Такие изделия обозначают следующим образом: А2-50 либо А4-80. Наличие заводского клейма повышает доверие потребителя. Буква А с цифрой 2 или 4 означает марку стального сплава.

Вторая группа обозначения соответствует 1/10 части предела прочности для углеродистых болтов. Если на нержавеющий крепеж нанесена маркировка А4-80, то это значит, что он изготовлен из аустенитной стали, содержащей молибден. Способен противостоять нагрузке, равной 80*10=800 МПа. По прочности изделие соответствует классу 8.8 для изделия из стали с высоким содержанием углерода.
