В первой части статьи мы рассмотрели работу подсветки на лампах CCFL, для которых необходимо сверхвысокое напряжение. Инвертор, выдающий такое напряжение, должен следить за током ламп, согласовывать выходной каскад инвертора со входным сопротивлением ламп, обеспечивать защиту от короткого замыкания.

Подсветка на CCFL лампах имеет более сложную схемотехнику и значительное энергопотребление. Таких недостатков лишена LED подсветка.

LED (Light Emitting Diode) или светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение. Для «зажигания» светодиода используется низкое напряжение. Он имеет высокий КПД, большой срок службы, отсутствие ртути, отсутствие выгорания и широкий цветовой охват.

Внимание. В мониторе присутствует опасное для жизни напряжение, поэтому все, что дальше описано в статье, Вы делаете на свой страх и риск!

Будем менять подсветку в мониторе Samsung SyncMaster 2343NW на LED. ]]> Комплект подсветки ]]> , который будет использован для замены, состоит из двух линеек белых сверхярких светодиодов и DC драйвера, через который управляются светодиоды:

Драйвер светодиодов промаркирован как СA-155 Rev:02 и имеет следующие контакты

• VIN — плюс питания DC 10-24V (красный провод)
• ENA — отключение/включение подсветки 0 — 3,3V (желтый провод)
• DIM — регулировка яркости светодиодов 0,8 — 2,5V (желтый провод)
• GND — минус питания (черный провод)

Сердцем драйвера подсветки является специализированная микросхема DF6113 (8-pin SOP-8L). Хочу сразу обратить внимание, что максимальное напряжение питание микросхемы по даташиту 24V. При указанном значении на плате в 30V микросхема у Вас проработает недолго. Возможности микросхемы:

• входное напряжение в диапазоне от 5 до 24V
• плавный старт
• регулировка яркости от 10% до 100%
• защита от короткого замыкания и перенапряжения
• контроль тока светодиодной линейки

Микросхема поддерживает три режима управления яркостью – раздельный, одним сигналом и смешанное управление. На модуле CA-155 реализовано инвертированное аналоговое управление яркостью. Размеры модуля 65мм x 20мм .

LED линейка имеет следующую маркировку CA-540-530MM-24W-96LED

Длинна LED линеек, которые я заказал, составляет 537мм, что с запасом хватает для 23″ монитора Samsung SyncMaster 2343NW.

Светодиодная линейка представляет из себя полоску текстолита, шириной 4мм, на которую напаяно 96 сверхярких светодиодов белого свечения SMD3528 размером 3.5 х 2.8 х 1.8 мм (Д x Ш x В). Светодиоды подключёны параллельно-последовательно группами по 3 шт. Напряжение питания группы 9,6V. При необходимости ленту можно укорачивать до нужной длинны, но сохраняя при этом кратность диодов равную трем.

Установка LED подсветки

Для установки LED подсветки нам необходим двухсторонний белый или прозрачный скотч. Ширина LED линейки такова, что она точно становится в паз, где раньше стояли лампы CCFL Предварительно нам необходимо обрезать LED линейку до необходимой длинны. В моем случае пришлось отрезать три крайних светодиода. После укорачивания LED линеек, повторно проверяем их в работе. Наклеиваем скотч на нижнюю сторону линейки и освободив вторую сторону скотча от пленки, вклеиваем LED линейки в пазы находящиеся сверху и снизу. Очень важно провода LED линейки вывести с той стороны, где они были выведены раньше.

Теперь можно положить белую отражающую пленку, рассеивающее оргстекло и проверить перед окончательной сборкой матрицы. Если все сделано правильно, Вы увидите однотонную яркую подсветку экрана. Дальше все собираем в обратном порядке, по инструкции описанной в первой части статьи.

Переходим к плате инвертора и делаем небольшую доработку. Для этого выпаиваем предохранитель F41, через который подается +16V на питание инвертора. В моем случае выпаян и трансформатор инвертора, из-за сгоревшей обмотки.

Разберемся с сигналами, которые нам необходимы для подключение DC драйвера к комбинированной плате.

Необходимые сигналы выделены прямоугольниками:

• «Контакт 2» +16V плюс питания драйвера
• «Контакт 3» GND минус питания драйвера
• «Контакт 7» A-DIM регулировка яркости
• «Контакт 8» ON/OFF включение/отключение подсветки

Давайте разберем почему A-DIM, а не B-DIM. Я экспериментировал с обоими сигналами. Отличие сигналов состоит в том, что первый используется для аналоговой регулировки яркости. Сигнал A-DIM формируется микропроцессором монитора и изменяет величину напряжения постоянного тока. Увеличение сигнала А-DIM приводит к увеличению напряжения обратной связи и наоборот. Правда при регулировке яркости с панели управления монитора, значение изменяется только в пределах от 1 до 10 единиц. Мне этого вполне достаточно.

Возможно кто-то захочет использовать ШИМ сигнал для регулировки яркости, тогда необходимо подключиться к «Контакту 1» B-DIM. Сигнал В-DIM представляет собой низкочастотные импульсы, следующий на определенной частоте. При регулировке яркости, ширина этих импульсов изменяется. Именно ширина этих импульсов определяет ширину «пачек» переменного тока. При подключении данного DC драйвера к B-DIM регулировка яркости инвертируется, т.е при увеличении значения от 0 до 100, величина яркости изменяется от 100 до 10. Это можно обойти, если DC драйвер доработать по ]]> этой схеме ]]> . На некоторых форумах пользователи жалуются, что с LED подсветкой глаза устают быстрее, т.к. у некоторых глаза чувствительны к мерцанию подсветки. Это сказывается ШИМ регулировка яркости, но и это можно исправить, если DC драйвер доработать по ]]> другой схеме ]]> .

Из всего вышесказанного я выбрал подключение к A-DIM без доработок. Пределы изменения регулировки яркости меня полностью устраивают.

Вернемся к подключению DC драйвера на комбинированную плату. Провода с разъемом, идущим в комплекте, довольно короткие, поэтому я вызвонил тестером дорожки на плате и подпаял провода к ближайшим участкам. Вот что у меня получилось:

Плату DC драйвера подсветки я расположил так, чтобы она находилась на основной плате инвертора и был свободный доступ к подключению светодиодных линеек. Саму плату драйвера я посадил на термоклей. Теперь можно проверять работу подсветки и собирать монитор. После сборки всех плат, подключение светодиодов получилось довольно удобным.

После окончательной сборки мне захотелось проверить потребление монитора на полной яркости. По паспортным данным потребление монитора Samsung SyncMaster 2343NW составляет 44Вт. После установки светодиодов потребление составило 23,8Вт, практически в два раза меньше!

После установки светодиодов монитор стал немного «зеленить», но это решается настройками каналов RGB в меню монитора или видеокарты. Яркости и контрастности достаточно, картинка получилась довольно сочная.

Подводим итоги

Минусы:

• Немного смещен баланс белого в сторону зеленых тонов
• Регулировка яркости с ШИМ может дать эффект мерцания

• Минимальное потребление при использовании светодиодов
• Достаточная яркость и контрастность экрана
• Более простая схемотехника, чем у инвертора с CCFL лампами
• Отсутствие высокого напряжения, нагреаа и выгорания как у CCFL ламп
• Увеличенный срок службы, по сравнению с CCFL лампами

Стремительное развитие LED технологий позволило уменьшить габариты техники, улучшить их характеристики, а самое главное значительно снизить энергопотребление, что в наше время является одним из самых важных показателей.

Универсальный драйвер подсветки ca 255 схема

LED контроллер CA-255 (AVT-255) используется для светодиодной подсветки телевизоров с диагональю 10 — 42 дюймов. Построен на основе чипа BIT3260.

• Входное напряжение: 10.8 — 28 В
• Выходное напряжение: 15 — 88 В
• Максимальный выходной ток: 1A
• Размеры платы: 8.5 х 4.5 СМ

Извините, на данный момент, этого товара нет в наличии на складе.

Выберите аналогичный товар как «LED Driver CA-255 (AVT-255)» . Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom , или с начала каталога Микросхемы . Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с LED Driver CA-255 (AVT-255) ?

Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.

Универсальный драйвер подсветки ca 255 схема

Всего пользователей: 6,120
Новый пользователь: the_voice

Драйвер светодиодной подсветки

(замена ламп CCFL на светодиоды)

LED DRIVER , о котором сегодня пойдет речь, представляет собой модуль с минимальным набором электронных компонентов, размещенных на небольшой печатной плате размером 65mm x 20mm . Основное предназначение – для подсветки LCD панелей мониторов , вообще применить можно где угодно, все зависит от воображения. Компактные размеры модуля позволяют свободно расположить его внутри монитора и закрепить в удобном месте, для этого предусмотрено небольшое отверстие, расположенное с боку платы, либо он легко крепиться с помощью двухстороннего скотча. В приобретенный нами комплект светодиодного драйвера, входит две линейки со светодиодами длиной 533mm — 96 светодиодов на каждой и один проводной шлейф для подключения питания и управления модулем. Следует отметить, что в комплектность могут не входить светодиодные линейки, а также длина линеек может быть больше (или меньше) указанной нами, наличие и длину линеек уточняйте у продавца. Несомненно, поскольку мы говорим об основном предназначении, длина приобретаемых линеек будет зависеть от диагонали монитора. И маленький совет: длину лучше подбирать не впритык, а с небольшим запасом. На самой плате, кроме обозначения CA-155 REV:01 , более нет никаких маркировок принадлежности к той или иной модели подобных устройств. Производитель – Китай.

Модуль CA-155 REV:01

Посмотрим, что находиться на плате. На плате модуля установлено два разъема, на которые подается питание для светодиодов, микросхема драйвера подсветки DF6113 (8-pin SOP-8L) , N-канальный MOSFET транзистор, один электролитический конденсатор, индуктивность, семь резисторов, четыре керамических конденсатора и один диод шоттки SS210 . Все элементы, установленные на плате, в SMD корпусах, за исключением электролитического конденсатора. Разъем для подключения питания и управления драйвером имеет шесть выводов: VIN – напряжение питания 10v – 24v (2 контакта), ENA (Enable) – включение/выключение драйвера, DIM (Dimming voltage) – регулировка яркости, GND (2 контакта). Сразу хотим сказать, что максимальное напряжение в 30 вольт, указанное с обратной стороны платы – крайне нежелательно, «потолок» верхнего напряжения для DF6113 по даташиту 24 вольта! Будем считать это не преднамеренно указанной цифрой, а просто опечаткой. Желающие могут пройти по этой ссылке и скачать datasheet на DF6113 для более подробного ознакомления.

Перечислим некоторые характеристики микросхемы, указанные в документации: входное напряжение в диапазоне от 5 до 24 вольт, плавный старт, регулировка яркости от 10% до 100%, защита от короткого замыкания и перенапряжения, контроль тока светодиодной линейки. Микросхема поддерживает три режима управления яркостью – раздельный, одним сигналом, и смешанное управление. На данном модуле реализовано инвертированное аналоговое управление яркостью, при котором максимальная яркость светодиодов достигается при нулевом значении напряжения на выводе DIM разъема. Уменьшение яркости до 10% происходит при увеличении уровня напряжения на том же контактном выводе (DIM) до трех вольт. Что это значит? Чтобы было понятней, объясним простым языком – это значит что бегунок на экране монитора, который показывает регулировку яркости, будет работать в обратную сторону, т. е. при положении регулировки яркости в 100% экран будет затемнен и наоборот. Такой вариант нас совсем не устраивает, поэтому сразу делаем доработку. После небольшого и несложного внесения изменений в схему, получаем прямое управление яркостью, а также увеличиваем диапазон регулировки. Для доработки мы использовали один диод 1N4148, оставив без изменений номиналы токозадающих резисторов R4 и R7. Подключаем драйвер к монитору и проверяем результат изменений – теперь яркость увеличивается в сторону 100%, и при этом заметно увеличился диапазон яркости. Добавив еще несколько элементов, можно более улучшить управление светодиодами, получив в результате большую линейность и ширину диапазона регулировки. Микросхема вполне работает с ШИМ регулировкой яркости. Ниже представлена схематичная картина драйвера, воспроизведенная нами с данного модуля, с точным указанием номиналов сопротивлений, а также вариант доработки, на котором мы остановились.

Схема модуля LED подсветки CA-155 REV:01

Вариант доработки

Вкратце о светодиодной линейке. Как мы уже говорили выше, длина линеек подбирается с учетом диагонали монитора, наша линейка, имеющая длину 533mm, получается слишком длинной, с запасом, и поскольку мы устанавливали подсветку в 17 дюймовый монитор BenQ , то укоротили ее до 66 светодиодов (360mm) . Линейка легко разрезается под нужный размер, чтобы понять, как правильно ее отрезать, достаточно взглянуть на изображение ниже, на котором схематично показаны дорожки и расположение светодиодов на линейке. Все светодиоды образуют параллельно – последовательную цепь соединения, группы, состоящие из трех последовательно соединенных светодиодов, подключаются параллельно к шинам плюс и минус. С обратной стороны линейки есть маркировка – JH-LED96-533MM-3528-12A , из которой становится понятной длина, количество и тип светодиодов установленных на ней. Ширина линейки составляет 3,8mm , расстояние между светодиодами – 2mm . Тип светодиода достаточно популярный – SMD3528 , с размерами 3.5 х 2.8 х 1.8 mm (L x W x H), со всеми параметрами светодиода можно ознакомиться, открыв документацию.

Линия отреза, при укорачивании светодиодной линейки

Светодиодная линейка JH-LED96-533MM-3528-12A

Ну и перед тем как установить светодиоды в монитор, еще раз измерим напряжение и ток на плате драйвера и укороченных под нашу диагональ светодиодных линейках. Напряжение питания на модуль, поступающее с монитора = 14.8v , напряжение на светодиоды = 9.2v , ток светодиодной линейки при максимальной яркости = 460mA . Светодиодная линейка при этом не «кипит» и сильно не греется, на ощупь теплая. Можно убирать старые лампы CCFL и устанавливать светодиодные линейки. Возможно, в следующей статье мы покажем весь процесс замены, с фотографиями, и расскажем, как сделать, чтобы яркое свечение светодиодов не было заметным сквозь матрицу, в местах их крепления.

Универсальный драйвер подсветки ca 255 схема

В сентябре 2014 заказывал я с Али светодиоды Epistar 5730 типоразмера в количестве 200шт, стоили он тогда где то в районе 1,20р за штучку. Светодиоды очень яркие, при токе порядка 100мА смотреть уже невозможно, но и греются они ощутимо.
А на прошлой неделе ко мне принесли монитор Самсунг 710N со сгоревшими лампами подсветки, и дохлым инвертором, пробиты полевики были. В общем решил поставить светодиодную подсветку на него. из тех самых светодиодов.
Сделал 4 платы 6х175мм, на каждой 16 светодиодов, 4 группы по 4шт. Итого 64шт. Многовато, но если ставить реже то могут появиться световые конусы, поэтому решил ставить немного чаще, чем в светодиодной ленте 3528 120шт/м.
К каждой плате на первое время решил поставить токоограничивающий резистор 10Ом. Подключил подсветку к шине 16в
После сборки матрицы и подключения всех проводов немало удивился, насколько яркая подсветка получилась, не сравнить с изначальной ламповой, искажения цветопередачи нет, все цвета яркие, насыщенные.
Пока что у меня подсветка не отключается, но в ближайшее время думаю задействовать вывод ON-OFF, идущий от платы с мозгами. В ближайшей перспективе ещё изготовление простейшего ШИМа для регулировки яркости, на микросхеме лм358/лм324 или аналогичных. С платы с мозгами ещё идет выход на инвертор для регулировки яркости, вот разобраться ещё бы с ним, и подключить к ШИМу.

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Раз уж тема о LED-подсветке, то решил не создавать новую тему. Вопрос такой: Китайский контроллёр LED, модель СА-155 rev:2. Микросхема-драйвер DF6113. + 2 линейки светодиодов.
Переделывал не один десяток и мониторов и ТВ. Пришел заказ 4 чтуки комплектов. Подключаю один из них — не работает.
Выдергиваю из разъема и втыкаю контроллер из старой партии (точно такой) — работает.
Осматриваю обе платки. В новой DF6113 припаян наоборот ключом. Т.е. 1-ая нога не на питание, и маркировка ключа на плате первая не на питание.
Ну думаю, китайцы накосячили. Перепаиваю все четыре — не работают. Вызваниваю первую которую ставил — нет GND на седьмую ногу.
От емкости очень тонкая дорога, при транспортировке видимо оторвалась возле пятачка емкости.
Восстанавливаю дорожку перемычкой, микросхему перепаиваю как была, не правильно, но по маркировке на плате.
Все заработало нормально. Далее возвращаю назад на остальных трех платках. Из них заработала только одна. На двух слабенькое свечение линеек.
Ясно, убил при включении наоборот. Заказал микросхемы, посмотрим что придёт. Оставил на мониторе платёжного терминала, ту платку которая заработала с перемычкой.

В новой партии неправильная маркировка ключа на микросхеме и плате? Некондиция которую применили с переворотом?

_________________
Кошка случайно подсказала!

Критически важные распределенные системы требуют синхронного преобразования во всех подсистемах и непрерывного потока данных. Распределенные системы сбора данных могут быть синхронизированы как на основе АЦП последовательного приближения, так и на основе сигма-дельта (∑-Δ)-АЦП. Новый подход, основанный на преобразователе частоты дискретизации (SRC), содержащемся в микросхемах линейки AD7770 производства Analog Devices, позволяет достигать синхронизации в системах на основе сигма-дельта-АЦП без прерывания потока данных.

Специалисты компании Infineon рассказывают о сорокалетней истории технологических инноваций, последовавшей за созданием первого полевого транзистора с изолированным затвором (MOSFET), и на примере последних новшеств, касающихся расположения кристалла относительно печатной платы, показывают, как незначительные на первый взгляд изменения способны кардинально поменять характеристики прибора и разрабатываемых на его основе систем.

_________________
Кошка случайно подсказала!

_________________
Мудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет. и МЧС опаздает
и таки теперь Дураки и Толерасты умирают по пятницам!

_________________
Мудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет. и МЧС опаздает
и таки теперь Дураки и Толерасты умирают по пятницам!

Последний раз редактировалось demisof Сб окт 06, 2018 08:57:06, всего редактировалось 2 раз(а).

Чёрный естественно GND.
DIM — от слова диммер, регулятор яркости. На Вашем А и В, просто два канала, или один с инверсией.
Пробуйте на них, где правильно будет регулироваться яркость.

Добавлено after 6 minutes 2 seconds:

Что значит «разъёмы распаены»? Такие разъёмы не паяют, а зажимают провод в контакте.
И что мешает переставить контакты, так как Вам нужно? Это делается очень просто!
Контакт легко вынимается из защёлки, и втыкается в нужное гнездо разъёма!
А в большинстве случаев, разъём отрезается и провода подпаиваются непосредственно на майн монитора.

_________________
Кошка случайно подсказала!

Последний раз редактировалось reviver Сб окт 06, 2018 09:05:02, всего редактировалось 1 раз.

_________________
90% времени уходит на отыскание неисправности,остальное — ждать когда нагреется паяльник!

Блин! GND — это общий провод (земля, минус питания), можете в любое место на плате монитора воткнуть! Отдайте сделать, кому нибудь, кто в этом разбирается!
Чувствую монитору ХАНА придёт!

Добавлено after 2 minutes 22 seconds:
demisof, ещё нужно обрезать дорожки, которые идут от этого разъёма на инвертор. И питание инвертора исключить!
А лучше удалить весь инвертор (см. фото БП выложенное мной выше).

_________________
Кошка случайно подсказала!

Блин! GND — это общий провод (земля, минус питания), можете в любое место на плате монитора воткнуть! Отдайте сделать, кому нибудь, кто в этом разбирается!
Чувствую монитору ХАНА придёт!

Добавлено after 2 minutes 22 seconds:
demisof, ещё нужно обрезать дорожки, которые идут от этого разъёма на инвертор. И питание инвертора исключить!
А лучше удалить весь инвертор (см. фото БП выложенное мной выше).

Трудности нас только закаляют! ))
А какие «нужно обрезать дорожки»? Если возможно укажите на схеме плиз.
Мне подсказали, что для отключения питания инвертора, достаточно выпаять резистор на плюсе конденсаторов F301.

VIDEOMiN .ORG

06:27
03:04
02:33
06:54
02:25
03:19
03:16

Универсальный Драйвер Подсветки Ca 255

CA-255 REV01
Модуль стабилизации тока для подсветки с повышением напряжения.
По заявленным данным продавца использует источник питания от +10,8 до +28 вольт.
Ток по умолчанию обычно установлен 480 мА. Но можно отрегулировать от 10 до 1000 мА.
При этом напряжение поднимает до +88вольт.
В зависимости от входного напряжения модуль может выдавать — при +24 в на входе, выход до 75 вольт при токе 750 мА, и при использовании питания +12 вольт, на выходе до 75 вольт 400 мА. Примерно такие максимальные параметры в зависимости от питания. Ну а выражается это на практике в нагреве транзистора 19N10 который является ключевым.
Включение модуля выводом EN или ON/OFF, напряжением от +3 до +5 вольт.
Регулировка тока по яркости идёт через вывод VAdj я её обычно не использую и оставляю не задействованным.
Схема модуля есть в этом видео
https://www.youtube.com/watch?v=WbFgA-E_BcY хотя зачастую она не требуется.
Управление током идёт через микросхему BIT3260 документация есть в инете.
Практическая установка в телевизор LG 43LF510V-ZA вместо микросхемы DT1641AS на материнку LD55A.

Новые видео на канале Валерий Лухов

• Ремонт Настольных Календарь Часов Из 90Х
• Samsung Ue32F4000A Не Включается (Repair + Software Update)
• Мы Стираем До Упора! (Плейлист "Молоток В Кипяток")

Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7

VIDEOMiN .NET

02:25
03:47
03:36
03:09
03:25
05:36
02:07

Ca 255s как подключить

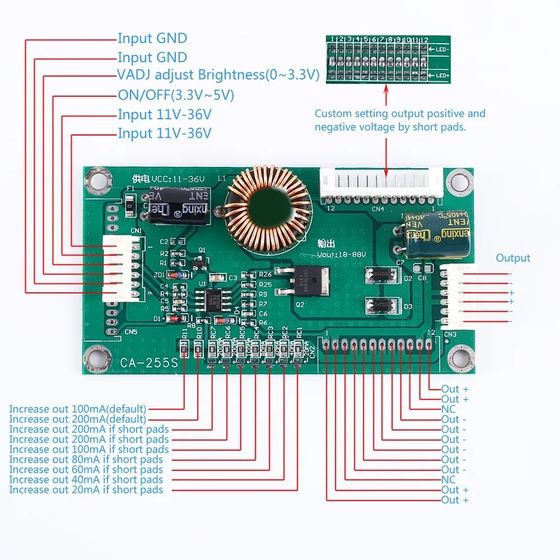

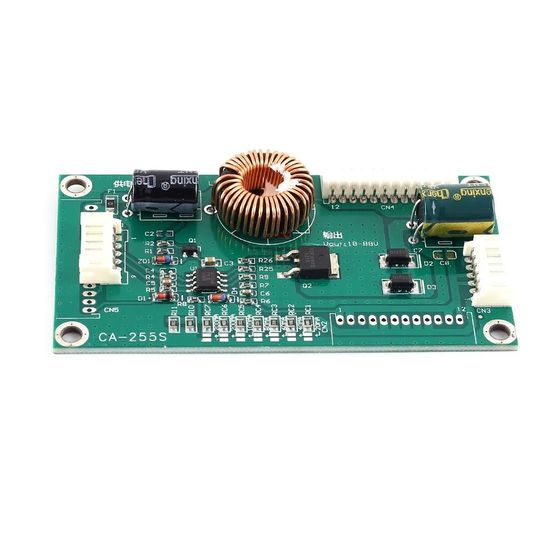

CA-255S-это модуль питания от входа DC 11 V-36 V до DC 18 V-88 V. Он может обеспечить напряжение для 10 дюймов

48 дюймов ЖК-дисплей светодиодный драйвер платы.
2. Особенности:
1>. Автоматическая Регулировка выходного напряжения
2>. Мульти-напряжение на выходе
3>. Низкое энергопотребление
4>. Постоянное напряжение постоянного тока на выходе
5>. Регулируемый выходной ток

1>. Входное напряжение: DC 11-36 V
2>. Выходное напряжение: DC 18-88 V
3>. Выходной ток: 20 мА

CA-255 Универсальный 10-42 дюймовый светодиодный ЖК-Телевизор с подсветкой драйвер платы ТВ плата постоянного тока повышающая универсальная модификация

Перед тем, как взять этого ребенка, пожалуйста, внимательно прочитайте следующие товары:

1.Вам нужно иметь определенную степень физики, электрического и электронного оборудования основами различные электронные компоненты знакомы со или о принцип работы, характеристиками, как, например, символов.

2.Потребность в жидкокристаллических дисплеев, ЖК-дисплей телевизоров и другие продукты основных компонентов четкое представление о структура(Например, какие продукты обычно состоят из нескольких частей, которая славится народным творчеством питания, которая славится народным творчеством основная плата управления, которая славится народным творчеством в постоянный ток платы).

3.Покупатели от всего сердца обслуживают большинство клиентов, но также не могут ответить, например, что такое плата драйвера с подсветкой? Что такое блок питания? Положительный и отрицательный, и так как получить доступ к основам. Такие нежные обратите внимание, если вы являетесь знания о правах человека и аналогичных вопросов, пожалуйста, будьте внимательны перед тем, как сделать!

Содержание выше, пожалуйста, внимательно изучите данную информацию, если вы сфотографированы в моем магазине Описание товара у вас есть координацию движений за руку, может решить наиболее профессиональных проблем. И принять ресторан, не связанный с продуктом, может не ответить на заявление.

4.Общий электронный код символа на китайском и английском языках:

A. VCC:Напряжение питания положительное, напряжение питания цепи (напряжение обычно12 VИли24 V)

B. Вкл/выкл, ВКЛ, EN, ON_BLЖдать:Переключение ПИН-кода, переключения сигнала аудио кабель (приобретается отдельно диапазон напряжения, как правило, в2,5 V-5 VМежду)

C. PDM, VDAJ BL-PWMЖдать:Регулировка яркости ног, или называется затемнением ног.(Затемнение будет иметь два режима, один-цифровой режим-ШИМ, Один аналоговый затемнениеПостоянный ток.PWMИменуемая широтно-импульсная модуляция, которая производит прямоугольный сигнал квадратной волны, частота как правило200 Гц-2 кГц,Величина напряжения, как правило,3,3 V, И Lt;PDIMЭто английская аббревиатура,DimЭто значение темного значения слова, которое означает «яркость». Аналоговое затемнение осуществляется при помощи постоянного напряжения, обычно обеспечиваемого непосредственно на тюнинговом штифте0 В-5 ВОПостоянного токаНапряжение для контроля яркости цели.)

GND: заземление (источник питания отрицательный)

Светодиодный +:Светильник светоизлучающий диод (светильник бар) положительный

Светодиодный-:Светильник светоизлучающий диод (светильник бар) отрицательный

Вышеуказанные символы содержат большую часть ЖК-материнской платы с подсветкой на коде, подключение до тех пор, пока соответствующий код в соответствии с их соответствующим доступом не будет неправильным.

Часто задаваемые вопросы перед покупкой:

Вопрос 1: Постоянный размер платы драйвера телевизора не может заменить?

A: до тех пор, пока светильник бар Рабочее напряжение 80 V или менее независимо от того, сколько дюймов ТВ, этот продукт можно осветить. Примечание: Это только горит, не сказать, что это подходит. Если вам нужен точный ответ, лучший способ-предоставить панельный задний светильник (светильник рабочего напряжения, номинального тока и т. Д.), если мы можем предоставить точные данные-как «Частный таможенный»-как сервис.

Затем снова, если что не может определить количество Вольт-Вольт светильник бар когда как это сделать? В этот раз есть очень простой способ заключается в том, чтобы найти оригинальные машина выше постоянный ток водителя, чтобы увидеть, что выходной фильтр электролитический конденсатор с алюминиевой крышкой, напряжение-это количество вольт? Если это давление 100 в, это показывает, что напряжение лампы не будет превышать 80 В, тогда я могу указать на этот продукт, и решительное фотографирование на линии.

В знании напряжения может указать вверх после ситуации также нужно обратить внимание на проблему о токе. Светодиодный потолочный светильник бусины вафли Размер определяет необходимое Номинальный ток, но по разным причинам модуль завод будет использовать множество различных спецификаций светодиодный лампы бусины разного номинальный ток. Для того, чтобы решить эту проблему, мы рекомендуем в том случае, если модель более чем 26 дюймов на использование нашей стандартной параметры: Постоянный 480mA, если это 24 дюйма ниже в настоящее время для того, чтобы уменьшить до половины, или 240mA. Здесь есть объяснить в реальности: 480MA заключается не в том, чтобы сказать, что она подходит для более чем 26-дюймовым экраном, просто выберите примерное значение для неуверенности, не могу определить параметры ситуации. По мнению многих пользователей, прежде чем отзывы с точки зрения данных с большей частью этого тока уместны, но иногда будут слишком яркие и так далее, В этот раз самым простым способом-это функция затемнения булавки для того, чтобы решить, Vadj погаснет яркость после того, как она.

Ниже приведена таблица с ребенком Особенности:

Использование: 10-42 «светодиодный ТВ ПОДСВЕТКА boost board.

Особенности: Тайвань импортирует оригинальную программу производство, BOOST структура, эффективность преобразования 92% или больше, устройство лихорадка низкая, обжигательная печь, имеет более длительный срок службы, маленький размер, ультра-тонкий дизайн конструкции, чтобы удовлетворить требования самого взыскательного тонкий и светильник требования, точного текущий контроль мерок вручную может составлять ± 5%, Гибкая и удобная конструкция регулировки тока может быть легко модифицирована в соответствии с различными производителями, моделями экрана. Разработан для соответствия требованиям EMC, через сертификацию CE. Высокая надежность, один год гарантии! Можно использовать блок питания 12 В, снизить стоимость системы!

Этот товар представляет собой постоянный ток доска, фокусировка постоянного тока, напряжение автоматически адаптируется, в зависимости от задней светильник Модуль светильник строка автоматически регулирует напряжения, таких как: задняя часть светильник модуль представляет собой 4-элементный и 20 строк в тех случаях, когда напряжение регулируется до 3,2 V * 20 нити = 64 V или около того, Предположим, что каждый светодиодный ток составляет 60 мА, тогда только нужно установить ток на 240 мА, можно указать на этот экран.

Использование железо-кремний-алюминиевым проводом, магнитным катушки наматывает системы, более высокий коэффициент температуры, выше, магнитное насыщение и более высокую стабильность. Поскольку эффективность преобразования системы очень высока, поэтому тепло устройства очень низкое, контроль температуры при 25 ° (Примечание: температура = температура поверхности устройства-температура окружающей среды), когда среда на 25 °, температура поверхности самая высокая 50 ° (Условия работы: вход 24 V, выход 64V480MA.)

При 24 В на входе: Vout = 75 в Iout = 720 мА или до 60 Вт

При 12 В на входе: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Предельный параметр относится к продукту в процессе применения Максимальная несущая способность, в фактическом использовании, пожалуйста, ниже предельного параметра использования, гарантирует продукт надежность.

Об установке проблемы

Вопрос 1: установлен bright not up?

1. Проверить правильность полярности кабеля? Светодиодный корректный положительный и отрицательный.

2. Измерьте напряжение питания, чтобы увидеть, если нет напряжения на плате, состояние загрузки машины для измерения светодиодный + Нет повышения, как правило, выше, чем напряжение VCC.

3. Если у вас возникла какая-нет boost, Пожалуйста, измерьте напряжение на pin-код, нормальное напряжение должно составлять около 3,3 V.

4. если вышеуказанными условиями являются нормальными, а затем снова в чехол отключения питания для того чтобы измерить светодиодный-Сопротивление между серии GND, нормальный должен быть небольшое сопротивление, 2 Ом или меньше.

Проверьте, что вышеуказанные шаги являются нормальными после того, как остальное возможно, что проблема-светодиодный светильник.

Вопрос 2: машина яркая, но яркости не хватает?

Если яркость все еще не достаточно яркая, чтобы измерить, когда PDIM pin, если напряжение было отрегулировано более 4 в, нужно изменить напряжение другими способами, он будет непосредственно плавать ноги тест что, если яркость может удовлетворить путь путем изменения напряжения pin для достижения требований к яркости.

Если с помощью ног с яркость не достаточно, чтобы увеличить яркость по-другому через.
