10 Способов выкрутить винт с сорванными шлицами

Подпишитесь на Make-Self.net в Facebook или Telegram и читайте наши статьи первыми.

Винт с сорванными наглухо шлицами — это тот, у которого углубления на головке полностью сточены. У шуруповерта или ручной отвертки не осталось ничего, за что можно было бы ухватиться.

К счастью, у вас есть множество способов для удаления этого винта с сорванными шлицами. Во всех этих методах используются инструменты или материалы, которые у вас, возможно, уже есть под рукой — сверла, плоскогубцы, стальная вата и даже абразивный порошок или резиновая лента.

Воспользуйтесь плоской отверткой

Если вы пытаетесь выкрутить сорванный винт с крестообразной головкой, переключитесь на ручную плоскую отвертку. Сильно надавив, часто можно вонзиться в головку винта, повернув отвертку под углом.

Используйте биту большего размера

Замените биту в своей дрели на другую, предназначенную для винта с большей головкой. Более крупная бита может распределять давление по большей части головки винта, помогая вывернуть его.

Выкрутите винт плоскогубцами

Если вы можете схватить головку винта плоскогубцами, это обычно самый надежный метод удаления винта с сорванными шлицами. При использовании этого метода особенно полезны стопорные клещи. Даже если вы с трудом можете ухватиться за внешний обод головки винта, этого достаточно, чтобы начать выкручивать винт.

Если вы работаете с деревом и у вас возникают проблемы с захватом головки винта, попробуйте проделать пару углублений рядом с ней.

Постучите по отвертке молотком

Приложите отвертку к сорванному винту. Затем слегка постучите молотком по рукоятке отвертки. Во многих случаях этого достаточно, чтобы отвертку вставить немного глубже в головку винта.

Воспользуйтесь ручной отверткой

Если вы пытались удалить винт с помощью шуруповерта, часто для извлечения винта достаточно использовать ручную отвертку для винта того же типа. Ручная отвертка дает вам больше контроля над крутящим моментом, чем шурупер, который иногда может усугубить ситуацию.

Используйте стальную вату

Плохое сцепление с винтом всегда является проблемой. Ваша отвертка просто продолжает вращаться на сорванной головке винта. Один из способов обеспечить сцепление с поверхностью — вставить стальную вату между головкой винта и отверткой.

Вырежьте прорезь для отвертки с плоским шлицем

Используйте болгарку, чтобы прорезать паз на винте, чтобы создать канавку для плоской отвертки.

Используйте абразивный порошок

Как и в случае со стальной ватой, чем больше сцепления между головкой винта и отверткой, тем лучше. Вы можете посыпать поверхность шурупа небольшим количеством абразивного чистящего порошка или мелкого песка, затем приложить к шурупу отвертку и попытаться вывернуть его. Во многих случаях порошка или песка достаточно, чтобы бита не соскользнул с винта.

Просверлите винт

Выберите сверло, диаметр которого немного меньше, чем головка винта. Поместите его в центр головки винта и медленно просверлите, чтобы образовалось отверстие глубиной от 1 до 3 мм. Выньте сверло из шуруповерта и установите битку. Часто отверстие помогает отвертке достаточно глубоко погрузиться в винт, что улучшит сцепление между биткой и винтом.

Используйте резинки для захвата

Широкие резинки хорошо подходят для обеспечения достаточного сцепления отвертки с зачищенным винтом. Обрежьте резиновую ленту ножницами и положите на головку винта. Наденьте отвертку на резиновую ленту и сильно нажмите, поворачивая винт против часовой стрелки.

Подписывайтесь на нас в Pinterest , где вы найдете еще больше интересных статей.

Открутите это немедленно! ⁠ ⁠

Наверняка между вами и внутренностями бытовой техники вставал винт с шлицем, отличным от крестового и прямого, и у вас не оказывалось под рукой отвертки подходящей формы. Этот пост о видах шлицев, зачем их столько, и почему крестовых отверток ДВА вида, которые не совместимы меж собой (хотя кажется иначе).

Сначала у меня было желание сделать всеобьемлющую таблицу-справочник, но споткнувшись об ограничения редактора Пикабу, я решил лучше пост сделаю в более свободной форме, а рускоязычную статью википедии дополню позже.

Прямой шлиц (Плоский шлиц, Slotted, SL)

Исторически самый простой и дешевый вид шлица. Применяется с давних пор и до сегодняшнего дня, ГОСТ 24669-81.

Были широко распространены в СССР, практически все бытовые приборы собраны на винты с таким шлицем. Из плюсов — дешевизна и простота, даже сломанную отвертку можно переточить самостоятельно. Самый существенный недостаток — неудобны для сборки на конвейере — шлиц не центрируется, так что при затяжке отвертка может выскользнуть и поцарапать поверхность вокруг.

Размеров — море, от миниатюрных часовых до огромных лопат. При работе отвертка выбирается такого размера, чтобы плотно сидеть в шлице, малейший зазор/перекос/вмятина, и шанс сорвать шлиц вырастает.

Крестообразный шлиц (Phillips, PH)

В советском союзе это был самый ходовой крестовой шлиц (по ГОСТ 10753-86 тип H) В СССР они появились вместе с американской техникой, с тех пор и остались.

При значительном усилии затяжки, отвертку из шлица выталкивает (cam-out), что может привести к повреждению шлица и отвертки. Это было большим плюсом во времена, когда инструмент не имел муфт ограничения момента, лучше иметь слегка разбитый шлиц чем свернутую голову винта. Сейчас же, это большой недостаток и все современные шлицы не имеют выталкивающего усилия при затяжке.

Размеры: PH000, PH00, PH0, PH1, PH2, PH3, PH4

Крестовой шлиц с насечками (Pozidriv, PZ)

Винты с этим шлицем широко появились с волной импорта после развала СССР (по ГОСТ 10753-86 тип Z, но, похоже, метиз с этим шлицем в СССР не выпускалось). Именно из-за отсутствия отличных от PH шлицев большая часть населения не делает разницы между типами крестообразных шлицев.

Обратите внимание, угла меж гранями нет, они параллельны! Это позволяет закручивать с бОльшим моментом, чем шлицы типа PH, отвертку при этом из шлица не выталкивает. Чтобы визуально отличить крестообразные шлицы PH и PZ у последнего добавлены засечки:

Еще раз. PH и PZ хоть и внешне похожи, они не совместимы! Если крутить винт одного типа битой другого — будет разбивать и шлиц и биту. Видите крест — берите PH, видите крест с доп. насечками — берите PZ. Удивительно, что до сих пор встречаются «мастера» которые не знают этой разницы, и жалуются на некачественные винты/отвертки которые быстро разбиваются.

Больше Ада! Шлиц JIS B 1012.

Это шлиц внутрияпонского стандарта, соответственно может попасться на импортированной из японии технике (например авто). Отличается от шлица PH геометрией, при внешнем сходстве. Разница важна, если вы будете пытаться открутить прикипевший винт, с большим усилием — тогда при попытке отвернуть его битой PH шлиц может сорвать. Визуально опознается по дополнительной точке на головке винта.

Для закрепления. У меня в руке три винта с крестовым шлицем, и они все РАЗНЫЕ! Для каждого требуется своя отвертка, попробуйте опознать где какой шлиц.

Шестигранник внутренний (Hex, Allen key, INBUS)

Allen -торговая марка the Allen Manufacturing Company из Коннектикуте, зарегистрирована в 1910, но стала нарицательной. INBUS — абревиатура от Innensechskantschraube Bauer und Schaurte — винт с внутренним шестигранником Bauer & Schaurte. Очень часто его ошибочно (даже на упаковке!) называют иМбусовым, а иногда имбусовым обзывают ключ с головкой TORX.

Недостатком этого шлица является низкое усилие затяжки, особенно, если отвертка входит в шлиц с зазором. Размеры шестигранников могут быть как метрические, так и дюймовые. Если ваш ключ болтается в шлице — то возможно стоит взять дюймовый набор. Существует версия с «антивандальным» штифтом по центру.

Шлиц «звездочка» (TORX, hexalobular)

Является патентованным изделием компании textron. (патент истек в 90х, а вот торговая марка осталась. Стандарт ISO 10664:2014 или ГОСТ Р ИСО 10664-2007) Это попытка исправить недостатки простого шестигранника — форма звездочки позволяет затягивать винт с огромным усилием, кроме того он центрируется и его при затяжке не выталкивает. Этим и объясняется, что он нашел такое распространение в технике.

Есть улучшенный (и патентованный, ха-ха!) вариант torx plus, внешне очень похож, но лучи короче, что дает большее усилие затяжки. Есть версии со штифтом от вандалов, также есть версия с наружным шлицем.

Квадрат (Robertson)

Распространен в северной Америке, в наших краях встречается крайне редко.

12-гранные шлицы

Их несколько, они очень похожи, но тем не менее разные и не совместимые меж собой:

Triple-square (тройной квадрат) или XZN

Получается наложением трех квадратов с поворотом на 30 градусов. Угол в углублении 90 градусов.

получается наложением четырех равносторонних треугольников с поворотом каждого на 30 градусов. Соответственно угол в углублении 60 градусов.

Двойной шестигранник (Double hex, 12-point)

Получается наложением двух равносторонних шестигранников с поворотом на 30 градусов. Угол в углублении 120 градусов. Теоретически такой шлиц можно крутить обычным шестигранником, но с заметно большим шансом его сорвать.

Если вы уже пришли в себя от разновидностей крестовых шлицев, то вот вам еще один — Torq-set. К счастью он достаточно сильно отличается от крестовых шлицев в первой части поста — используется в авиационной технике — лопасти смещены от центра. Причем шанс встретить такую биту в наборе выше, чем встретить сам винт с таким шлицем 🙂

Зачем столько шлицев?

1. Изобретаем новый шлиц, который чуть лучше существующих

3. Продаем изделия со своим шлицем крупным производствам (автомобильным, авиационным)

Причем не достаточно изобрести идеальный шлиц, любое внедрение — это головная боль — новые цепочки поставки, новые инструменты, обучение персонала, поэтому внедрение новых типов шлицев обычно происходит, если новый тип радикально лучше существующих.

Шлицы страданий

Шлицы выше обладают важным свойством, относительно прямого — бОльший крутящий момент и центровка. Но иногда производитель не хочет, что бы внутрь устройства лазил кто попало. Ниже шлицы, которые используются для ограничения свободного доступа внутрь — просто потому что в обычных наборах инструментов нет соответствующих бит.

Трехлопастные Ti-wing и Tri-point (Y-type). Они очень похожи, но у tri-point лопасти идут из центра, а у tri-wing они смещены. На фото сверху Tri-wing, снизу — Tri-point:

Иногда можно встретить треугольные (Triangle), как наружный, так и внутренний. Бита для него вытачивается очень просто из любого гвоздя.

Для антивандальных применений (крепления чего-то в общественных местах) используют вилочный шлиц (spanner, snake eye), который советский школьник выкручивал доработав плоский шлиц напильником. Задачу усложняет пятигранник (Pentagon) — за счет нечетного количества граней, у шлица нет параллельных поверхностей — плоскогубцами такой не отвернуть. Совсем хардкор — это Tri-Groove — за счет конусной части его также не ухватить плоскогубцами, нарезов всего три — бокорезами тоже не подхватить.

Помимо пятилучевого торкса (5 lobe torx/5-point torx) одна небезызвестная фруктовая компания разработала и внедрила свой Pentalobe. Тут на лицо неслыханная наглость — собрав свои изделия на винты со своим патентованным шлицем можно вынудить ремонтировать свои продукты только в своих сервисных центрах. А благодаря патенту — можно прессовать любого, кто осмелится производить отвертки для этого шлица. К счастью, до такого не дошло, и в продаже есть отвертки для шлицев pentalobe.

Похожий шаг сделала одна компания, производящая кофе-машины, от самостоятельного ремонта защищает винт с овальной головкой.

Ну и достойным завершением поста будут шлицы One Way — они вообще не предназначены для выкручивания, при вращении против часовой стрелки отвертку будет просто выбрасывать из шлица.

Веселее только крепеж с отрывной головой (Shear head screw)- у такого головка двойная. Винт закручивается до упора и головка сворачивается. Удобно для гарантии, что винт затянут до необходимого усилия и для антивандального применения.

Ключевые слова для гугления теперь есть, визуальные образы для опознания есть. Осталось рассказать, что делать, если всё-таки вы свернули шлиц у крепежа 🙂 но это тема для другого поста. В пост не вошли совсем уж экзотические типы шлицев (clutch, mortorq, Lox и т.д.), крайне маловероятно что вы с ними столкнетесь.

7.2K постов 76.6K подписчика

Правила сообщества

ВНИМАНИЕ! В связи с новой волной пандемии и шумом вокруг вакцинации агрессивные антивакцинаторы банятся без предупреждения, а их особенно мракобесные комментарии — скрываются.

Основные условия публикации

— Посты должны иметь отношение к науке, актуальным открытиям или жизни научного сообщества и содержать ссылки на авторитетный источник.

— Посты должны по возможности избегать кликбейта и броских фраз, вводящих в заблуждение.

— Научные статьи должны сопровождаться описанием исследования, доступным на популярном уровне. Слишком профессиональный материал может быть отклонён.

— Видеоматериалы должны иметь описание.

— Названия должны отражать суть исследования.

— Если пост содержит материал, оригинал которого написан или снят на иностранном языке, русская версия должна содержать все основные положения.

Не принимаются к публикации

— Точные или урезанные копии журнальных и газетных статей. Посты о последних достижениях науки должны содержать ваш разъясняющий комментарий или представлять обзоры нескольких статей.

— Юмористические посты, представляющие также точные и урезанные копии из популярных источников, цитаты сборников. Научный юмор приветствуется, но должен публиковаться большими порциями, а не набивать рейтинг единичными цитатами огромного сборника.

— Посты с вопросами околонаучного, но базового уровня, просьбы о помощи в решении задач и проведении исследований отправляются в общую ленту. По возможности модерация сообщества даст свой ответ.

Наказывается баном

— Оскорбления, выраженные лично пользователю или категории пользователей.

— Попытки использовать сообщество для рекламы.

— Многократные попытки публикации материалов, не удовлетворяющих правилам.

— Нарушение правил сайта в целом.

Окончательное решение по соответствию поста или комментария правилам принимается модерацией сообщества. Просьбы о разбане и жалобы на модерацию принимает администратор сообщества. Жалобы на администратора принимает @SupportComunity и общество пикабу.

И почти все можно открутить правильно подобраной плоской отверткой !

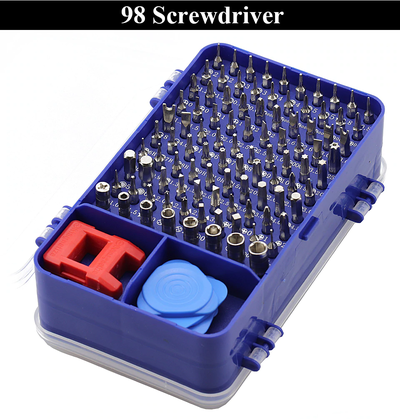

у китайца есть такой наборчик хороший
