Максимальная рассеиваемая мощность и обратное напряжение на диоде

При использовании полупроводниковых приборов следует соблюдать осторожность и не допускать слишком больших напряжений или токов, которые могли бы испортить прибор. В этой статье мы рассмотрим некоторые факторы, лимитирующие максимальные напряжение и ток на примере диода.

Полупроводниковый диод — один из самых важных и используемых электронных компонентов в электронике. Полупроводниковый диод является двухполюсником, содержащим один р—n переход.

Выводы диода называются «анод» и «катод» (эти названия заимствованы у вакуумных диодов). Если анод положителен по отношению к катоду, то на диод подано прямое смещение , при этом через диод протекает прямой ток. При обратном смещении катод более положителен, чем анод . О братный ток при этом ограничен малым током насыщения.

Подробно про диоды и их применение:

Полупроводниковые диоды, используемые в компьютерной плате 1970-х годов (внизу справа и слева от синего конденсатора)

Вольт-амперная характеристика германиевых и кремниевых диодов

Напряжение смещения Vd считается положительным на аноде и отрицательным на катоде. Таким образом, диод находится под прямым смещением, когда анод положительный, а катод отрицательный по отношению к аноду. В обратном случае говорят об обратной поляризации.

Ток, протекающий в диоде (Id), называется прямым, если он течет от анода к катоду (условное направление тока). Если диод смещен в обратном направлении, он не будет проводить ток, если напряжение не будет достаточно высоким, чтобы превысить напряжение пробоя.

Напряжение прямого смещения варьируется в зависимости от материала, используемого в конструкции, оно составляет 0,2 В для германия (VsdGe) и 0,6 В для кремния (VsdSi).

На приведенном выше графике, чтобы значения были удобочитаемыми, были приняты две разные шкалы: одна для первого квадранта декартовой плоскости, а другая — для третьего. Это связано с тем, что значение тока If обратной утечки чрезвычайно низкое, в то время как напряжение обратного пробоя VbSi и VbGe чрезвычайно велико.

Диоды по своему применению обычно классифицируются в зависимости от того, какие из трех областей характеристики диода используются. Так, например, для переключения и выпрямления используется как прямая, так и обратная ветви характеристики диода. При этом, чтобы избежать нежелательного эффекта пробоя, следует выбирать диод с достаточно большим напряжением пробоя.

В свою очередь, область обратного пробоя используется главным образом в источниках опорного напряжения. Диод в этом случае выбирается по величине обратного напряжения, при которой происходит пробой. Эффектом обратного пробоя можно пренебречь, за исключением тех случаев, в которых область обратного пробоя характеристики используется специально.

Максимальная рассеиваемая мощность

Основным недостатком любого элемента электрической схемы является его разогрев. В резистивных элементах рассеиваемая мощность переходит в тепло, которое увеличивает температуру элемента по сравнению с окружающей. Максимальная температура, которую может выдержать прибор, характеризует его способность отдавать выделившееся тепло в окружающую среду и определяет максимально допустимую мощность рассеяния для прибора.

Максимальная температура прибора зависит от нескольких факторов: от изменения свойств полупроводника с температурой, плавления припоев, применяемых при изготовлении приборов, механического разрушения структуры вследствие неравных коэффициентов теплового расширения.

В кремниевых приборах максимальная температура составляет около 200 °С, а для германиевых редко превышает 100 °С. Способность отдавать тепло зависит от конструкции прибора и от способа его крепления.

Улучшение теплоотдачи достигается при монтаже приборов на ребристый теплоотвод и при применении принудительного воздушного или даже жидкостного охлаждения. Так или иначе, приборы и их арматура способны рассеивать определенную мощность без превышения максимально допустимой, температуры.

Максимально допустимая мощность рассеяния ограничивает величину произведения тока на напряжение в приборе.

Границы максимально допустимой мощности на плоскости напряжение — ток

Если построим график соотношения на плоскости напряжение — ток, то получим гиперболы в первом и третьем квадрантах, определяющие границы допустимой мощности рассеяния в приборе. Бели рабочая точка диода пересекает эту границу и выходит из области безопасной работы, то прибор перегревается и его функционирование нарушается.

Обратное напряжение на диоде

В то время как максимальная рассеиваемая мощность устанавливает абсолютные пределы, за которыми происходят необратимые разрушения приборов, имеются другие явления (не обязательно разрушающие), которые приводят к значительным отклонениям характеристик диодов.

Одно из таких явлений, называемое пробоем, при обратном напряжении, ограничивает обратное напряжение, которое может выдержать диод прежде, чем начнется сильное увеличение обратного тока.

При увеличении обратного напряжения на диоде ток, достигнув значения обратного тока насыщения, остается постоянным, а электрическое поле в области объемного заряда растет. Увеличение напряженности электрического поля приводит к увеличению скорости подвижных носителей, пересекающих область объемного заряда и создающих обратный ток.

В некоторый момент скорость носителей становится такой, что при соударении вырываются добавочные электроны из ковалентньгх связей в области объемного заряда, при этом возникают дырки и свободные электроны. Эти новые носители увеличивают обратный ток и могут в свою очередь при соударениях порождать дополнительные подвижные электроны и дырки.

Этот процесс, называемый зенеровским пробоем или внутренней автоэлектронной эмиссией, приводит к тому же результату, что и лавинное размножение: быстрому увеличению обратного тока при превышении определенной величины обратного напряжения. Как правило, зенеровекий пробой преобладает в диодах, которые пробиваются при напряжениях ниже 6 В, а лавинное умножение преобладает в диодах, пробивное напряжение которых выше 6 В.

Очевидно, что пробой сильно влияет на вольт-амперную характеристику диода. Так, если требуется, чтобы диод не пропускал обратного тока, следует выбирать прибор, обратное напряжение которого больше, чем напряжение в схеме, которое может быть подано на диод в обратном направлении.

Хотя термин «пробой» подразумевает разрушение, на самом деле это не всегда так. Диод может работать в области пробоя и даже при напряжениях, значительно превышающих напряжение пробоя, без необратимых изменений, если только не превышается максимально допустимая мощность рассеяния.

Полупроводниковые диоды трех разных типов в плате видеорегистратора. Обратите внимание на аббревиатуры, напечатанные на печатной плате с начальной буквой «D» для диода.

Современные полупроводниковые диоды

Силовые диоды в виде диодного моста для винтового монтажа (обратите внимание на отверстие под болт), подходящего для монтажа на радиаторе.

Диоды Зенера (стабилитроны)

В области пробоя ток через диод почти не зависит от напряжения. Простая линейная модель диода в области пробоя содержит только батарею, напряжение которой равно напряжению пробоя диода. Поэтому если в каком-то месте схемы требуется поддерживать постоянное напряжение, то можно использовать диод, работающий в области пробоя.

Диоды, предназначенные для этого вида работы, называются опорными диодами, диодами Зенера или стабилитронами, хотя механизм пробоя в них может быть и зенеровским, и лавинным. Аналогично напряжение, при котором происходит пробой, часто называют зенеровским напряжением.

Стабилитрон представляет собой полупроводниковый диод, который использует обратное смещение и напряжение пробоя в качестве опорного напряжения

По сути, это стабилизатор напряжения. Стабилитрон диод чувствителен к температуре. Для напряжений стабилитрона ниже 5 вольт по мере увеличения температуры напряжение уменьшается, в то время как напряжения стабилитрона выше 6 вольт, когда температура увеличивается, напряжение стабилитрона увеличивается.

Само собой разумеется, что диоды с напряжением около 5-6 В по своей природе более стабильны. Обычно номинальное напряжение измеряется при температуре 25 ° C.

В поисках термостабильности, необходимой в некоторых приложениях, можно последовательно соединить стабилитроны различных типов с противоположными температурными коэффициентами, чтобы колебания напряжения компенсировали друг друга.

Для этого можно использовать и обычные диоды в прямой поляризации, включенные последовательно с стабилитроном, при условии, что они имеют тепловой коэффициент, противоположный таковому у стабилитрона.

Диоды Зенера могут быть соединены последовательно для получения более высоких напряжений. Результирующее напряжение будет суммой отдельных последовательно включенных стабилитронов. Очевидно, что невозможно подключить их параллельно (для увеличения управляемого тока), даже если они имеют одинаковое номинальное напряжение.

Стабилитрон, установленный на алюминиевом радиаторе в электронном приборе 70-х годов

Стабилитроны имеют напряжения пробоя от 2,4 до 200 В. Рядом с символом такого диода часто записывают напряжение пробоя. Изготовители указывают также минимальный обратный ток, при котором должен работать опорный диод, чтобы обеспечить наступление пробоя. Максимальный ток ограничивается максимально допустимой мощностью рассеяния.

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Электрическая энергия в быту и на производстве » Практическая электроника

Подписывайтесь на канал в Telegram про электронику для профессионалов и любителей: Практическая электроника на каждый день

Что такое обратный ток диода. Что такое обратное напряжение? Основные неисправности диодов

Обратное напряжение — это тип сигнала энергии, создаваемого при изменении полярности электрического тока. Такое напряжение часто возникает, когда обратная полярность подается на диод, заставляя диод реагировать, работая в обратном направлении. Эта обратная функция может также создавать напряжение пробоя внутри диода, так как это часто приводит к поломке схемы, к которой применяется напряжение.

Обратное напряжение возникает, когда источник подключения энергетического сигнала к цепи применяется инвертированным образом. Это означает, что положительный источник свинца подключен к заземленному или отрицательному проводнику цепи и наоборот. Эта передача напряжения часто не предназначена, так как большинство электрических схем не способны обрабатывать напряжения.

Когда минимальное напряжение подается на схему или на диод, это может привести к тому, что схема или диод будут работать в обратном порядке. Это может вызвать реакцию, такую ​​как двигатель вентилятора коробки, вращаясь неправильно. Элемент будет продолжать функционировать в таких случаях.

Когда величина напряжения, приложенного к цепи, слишком велика, сигнал для принимаемой схемы, однако, это называется пробивным напряжением. Если входной сигнал, который был обратный, превышает допустимое напряжение для цепи для поддержания, схема может быть повреждена за пределами остальной используемой. Точка, в которой цепь повреждена, относится к значению напряжения пробоя. Это напряжение пробоя имеет пару других имен, пиковое обратное напряжение или обратное пробивное напряжение.

Обратное напряжение может вызвать напряжение пробоя, которое также влияет на работу других компонентов схемы. За пределами повреждающих диодов и функций цепи обратного напряжения он также может стать пиковым обратным напряжением. В таких случаях схема не может содержать количество входной мощности от сигнала, который был обращен вспять, и может создавать напряжение пробоя между изоляторами.

Это напряжение пробоя, которое может возникать через компоненты схемы, может вызвать пробой компонентов или проволочных изоляторов. Это может превратить их в сигнальные проводники и повредить цепь, проводя напряжение на разные части схемы, которые не должны принимать его, что приводит к нестабильности по всей цепи. Это может вызвать дуги напряжения от компонента к компоненту, что также может быть достаточно мощным, чтобы зажечь различные компоненты схемы и привести к пожару.

Навигация по записям

Полезно

Ремонт интерьер строительство

В течение жизненного цикла здания ремонтные работы в определенный период необходимы, чтобы обновить интерьер. Модернизация также необходима, когда дизайн интерьера или функциональность отстают от современности.

Многоэтажное строительство

В России насчитывается более 100 миллионов единиц жилья, а большинство из них — «односемейные дома» или коттеджи. В городах, в пригородах и в сельской местности, собственные дома являются очень распространенным видом жилья.
Практика проектирования, строительства и эксплуатации зданий чаще всего является коллективной работой различных групп профессионалов и профессий. В зависимости от размера, сложности и цели конкретного проекта здания команда проекта может включать:
1. Разработчик недвижимости, который обеспечивает финансирование проекта;
Один или несколько финансовых учреждений или других инвесторов, которые предоставляют финансирование;
2. Органы местного планирования и управления;
3. Служба, который выполняет ALTA / ACSM и строительные обследования в рамках всего проекта;
4. Руководители зданий, которые координируют усилия различных групп участников проекта;
5. Лицензированные архитекторы и инженеры, которые проектируют здания и готовят строительные документы;

Основные параметры диодов — это прямой ток диода (I пр) и максимальное обратное напряжение диода (U обр). Именно их надо знать, если стоит задача разработать новый выпрямитель для источника питания.

Прямой ток диода

Прямой ток диода можно легко вычислить, если известен общий ток , который будет потреблять нагрузка нового блока питания. Затем, для обеспечения надёжности, необходимо несколько увеличить это значение и получится ток, на который надо подобрать диод для выпрямителя. К примеру, блок питания должен выдерживать ток в 800 мА. Поэтому мы выбираем диод, у которого прямой ток диода равен 1А.

Обратное напряжение диода

Максимальное обратное напряжение диода — это параметр, который зависит не только от значения переменного напряжения на входе, но и от типа выпрямителя. Для объяснения этого утверждения, рассмотрим следующие рисунки. На них показаны все основные схемы выпрямителей.

Рис. 1

Рис. 2

На рисунке 2 изображён двухполупериодный выпрямитель с выводом средней точки. В нём также, как и в предыдущем, диоды надо подбирать с обратным напряжением в 3 раза превышающем действующее значение входного.

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

Принцип работы:

1. Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
2. Между двумя электродами происходит образование электрического поля.
3. Если анод обладает положительным потенциалом , то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
4. Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
5. Все электроны , которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
6. Поток всех электронов , которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

1. Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
2. Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
3. Внутри катодакосвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
4. Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
5. Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
6. Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

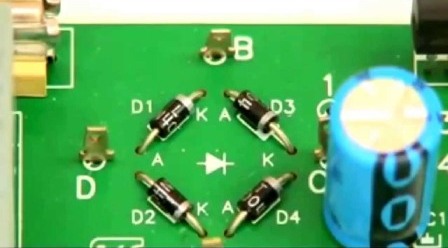

1. Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
2. Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
3. Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
4. Переключатели , созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
5. Создание диодной искрозащиты . Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

1. Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
2. Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
3. Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
4. Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
5. Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
6. Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
7. Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

1. Главное отличие от прямого включения заключается в том , что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
2. Поле, находящееся в p-n-переходе , будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
3. По мере ростаобратного напряжения , электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
4. В соответствии с экспоненциальным законом , с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

1. Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
2. Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

1. Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
2. Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
3. Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
4. Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
5. По графику можно наблюдать , что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
6. Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
7. Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

1. Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного , который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
2. При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
3. Утечка , во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

1. Тепловые пробои , которые вызваны резким повышением температуры и последующим перегревом.
2. Электрические пробои , возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

1. Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
2. Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

1. Рост колебания атомов , входящих в состав кристалла.
2. Попадание электронов в проводимую зону.
3. Резкое повышение температуры.
4. Разрушение и деформация структуры кристалла.
5. Полный выход из строя и поломка всего радиокомпонента.

Published Date: 23.12.2017

А Вы знаете, что такое обратное напряжение?

Обратное напряжение

Обратное напряжение — это тип сигнала энергии, создаваемого при изменении полярности электрического тока. Такое напряжение часто возникает, когда обратная полярность подается на диод, заставляя диод реагировать, работая в обратном направлении. Эта обратная функция может также создавать напряжение пробоя внутри диода, так как это часто приводит к поломке схемы, к которой применяется напряжение.

Обратное напряжение возникает, когда источник подключения энергетического сигнала к цепи применяется инвертированным образом. Это означает, что положительный источник свинца подключен к заземленному или отрицательному проводнику цепи и наоборот. Эта передача напряжения часто не предназначена, так как большинство электрических схем не способны обрабатывать напряжения.

Когда минимальное напряжение подается на схему или на диод, это может привести к тому, что схема или диод будут работать в обратном порядке. Это может вызвать реакцию, такую ​​как двигатель вентилятора коробки, вращаясь неправильно. Элемент будет продолжать функционировать в таких случаях.

Когда величина напряжения, приложенного к цепи, слишком велика, сигнал для принимаемой схемы, однако, это называется пробивным напряжением. Если входной сигнал, который был обратный, превышает допустимое напряжение для цепи для поддержания, схема может быть повреждена за пределами остальной используемой. Точка, в которой цепь повреждена, относится к значению напряжения пробоя. Это напряжение пробоя имеет пару других имен, пиковое обратное напряжение или обратное пробивное напряжение.

Обратное напряжение может вызвать напряжение пробоя, которое также влияет на работу других компонентов схемы. За пределами повреждающих диодов и функций цепи обратного напряжения он также может стать пиковым обратным напряжением. В таких случаях схема не может содержать количество входной мощности от сигнала, который был обращен вспять, и может создавать напряжение пробоя между изоляторами.

Это напряжение пробоя, которое может возникать через компоненты схемы, может вызвать пробой компонентов или проволочных изоляторов. Это может превратить их в сигнальные проводники и повредить цепь, проводя напряжение на разные части схемы, которые не должны принимать его, что приводит к нестабильности по всей цепи. Это может вызвать дуги напряжения от компонента к компоненту, что также может быть достаточно мощным, чтобы зажечь различные компоненты схемы и привести к пожару.

Навигация по записям

Полезно

Ремонт интерьер строительство

В течение жизненного цикла здания ремонтные работы в определенный период необходимы, чтобы обновить интерьер. Модернизация также необходима, когда дизайн интерьера или функциональность отстают от современности.

Многоэтажное строительство

В России насчитывается более 100 миллионов единиц жилья, а большинство из них — «односемейные дома» или коттеджи. В городах, в пригородах и в сельской местности, собственные дома являются очень распространенным видом жилья.
Практика проектирования, строительства и эксплуатации зданий чаще всего является коллективной работой различных групп профессионалов и профессий. В зависимости от размера, сложности и цели конкретного проекта здания команда проекта может включать:
1. Разработчик недвижимости, который обеспечивает финансирование проекта;
Один или несколько финансовых учреждений или других инвесторов, которые предоставляют финансирование;
2. Органы местного планирования и управления;
3. Служба, который выполняет ALTA / ACSM и строительные обследования в рамках всего проекта;
4. Руководители зданий, которые координируют усилия различных групп участников проекта;
5. Лицензированные архитекторы и инженеры, которые проектируют здания и готовят строительные документы;

Для выпрямления низкочастотных переменных токов, то есть для превращения переменного тока в постоянный или пульсирующий, служат , принцип действия которых основан на односторонней электронно-дырочной проводимости p-n-перехода. Диоды данного типа применяются в умножителях, выпрямителях, детекторах и т. д.

Производятся выпрямительные диоды с плоскостным либо с точечным переходом, причем площадь непосредственно перехода может составлять от десятых долей квадратного миллиметра до единиц квадратных сантиметров, в зависимости от номинального для данного диода выпрямленного за полупериод тока.

Вольт-амперная характеристика (ВАХ) полупроводникового диода имеет прямую и обратную ветви. Прямая ветвь ВАХ практически показывает связь тока через диод и прямого падения напряжения на нем, их взаимозависимость.

Обратная ветвь ВАХ отражает поведение диода при подаче на него напряжения обратной полярности, где ток через переход очень мал и практически не зависит от величины приложенного к диоду напряжения, пока не будет достигнут предел, при котором случится электрический пробой перехода и диод выйдет из строя.

Максимальное обратное напряжение диода — Vr

Первой и главной характеристикой выпрямительного диода является максимально допустимое обратное напряжение. Это то напряжение, приложив которое к диоду в обратном направлении, можно будет еще уверенно утверждать, что диод его выдержит, и что данный факт не скажется отрицательно на дальнейшей работоспособности диода. Но если данное напряжение превысить, то нет гарантии, что диод не будет пробит.

Данный параметр для разных диодов отличается, лежит он в диапазоне от десятков вольт до нескольких тысяч вольт. Например для популярного выпрямительного диода 1n4007 максимальное постоянное обратное напряжение равно 1000В, а для 1n4001 – составляет всего 50В.

Средний ток диода — If

Диод выпрямляет ток, поэтому следующей важнейшей характеристикой выпрямительного диода будет средний ток диода — средняя за период величина выпрямленного постоянного тока, текущего через p-n-переход. Для выпрямительных диодов данный параметр может составлять от сотен миллиампер до сотен ампер.

Например для выпрямительного диода 2Д204А максимальный прямой ток составляет всего 0,4А, а для 80EBU04 — целых 80А. Если средний ток окажется длительное время большим по величине, чем приведенное в документации значение, то нет гарантии что диод выживет.

Максимальный импульсный ток диода — Ifsm (единичный импульс) и Ifrm (повторяющиеся импульсы)

Максимальный импульсный ток диода — это пиковое значение тока, которое данный выпрямительный диод способен выдержать только определенное время, которое указывается в документации вместе с этим параметром. Например, диод 10А10 способен выдержать единичный импульс тока в 600А длительностью 8,3мс.

Что касается повторяющихся импульсов, то их ток должен быть таким, чтобы средний ток уложился бы в допустимый диапазон. Например, повторяющиеся прямоугольные импульсы с частотой 20кГц диод 80EBU04 выдержит даже если их максимальный ток составит 160А, однако средний ток должен оставаться не более 80А.

Средний обратный ток диода — Ir (ток утечки)

Средний обратный ток диода показывает средний за период ток через переход в обратном направлении. Обычно это значение меньше микроампера, максимум — единицы миллиампер. Для 1n4007, к примеру, средний обратный ток не превышает 5мкА при температуре перехода +25°С, и не превышает 50мкА при температуре перехода +100°С.

Среднее прямое напряжение диода — Vf (падение напряжения на переходе)

Среднее прямое напряжение диода при указанном значении среднего тока. Это то напряжение, которое оказывается приложено непосредственно к p-n-переходу диода при прохождении через него постоянного тока указанной в документации величины. Обычно не более долей, максимум — единиц вольт.

Например в документации для диода EM516 приводится прямое напряжение в 1,2В для тока в 10А, и 1,0В при токе 2А. Как видим, сопротивление диода нелинейно.

Дифференциальное сопротивление диода

Дифференциальное сопротивление диода выражает отношение приращения напряжения на p-n-переходе диода к вызвавшему это приращение небольшому приращению тока через переход. Обычно от долей Ома до десятков Ом. Его можно вычислить по графикам зависимости падения напряжения от прямого тока.

Например, для диода 80EBU04 приращение тока на 1А (от 1 до 2А) дает приращение падения напряжения на переходе в 0,08В. Следовательно дифференциальное сопротивление диода в этой области токов равно 0,08/1 = 0,08Ом.

Средняя рассеиваемая мощность диода Pd

Средняя рассеиваемая мощность диода — это средняя за период мощность, рассеиваемая корпусом диода, при протекании через него тока в прямом и обратном направлениях. Данная величина зависит от конструкции корпуса диода, и может варьироваться от сотен милливатт до десятков ватт.

Например, для диода КД203А средняя рассеиваемая корпусом мощность составляет 20 Вт, данный диод можно даже установить при необходимости на радиатор для отвода тепла.

Прямое и обратное напряжение

Когда диод открыт, на нем имеется прямое напряжение. Обратным напряжением считается величина во время закрытия диода и прохождения через него обратного тока. Сопротивление диода при прямом напряжении очень мало, в отличие от обратного напряжения, возрастающего до тысяч кОм.

Если диоды использовать в работе с переменным током, то при плюсовой полуволне синуса напряжения он будет открыт, а при минусовой – закрыт. Такое свойство диодов применяют для выпрямления напряжения. Поэтому такие устройства называются выпрямителями.

4.3. Вольт-амперная характеристика диода Слайд № 11

Зависимость U = f(I) называется вольт-амперной характеристикой диода.

Характеристика диода выражается графиком, на котором видна зависимость тока, напряжения и его полярности. Вертикальная ось координат в верхней части определяет прямой ток, в нижней части – обратный.

Горизонтальная ось справа обозначает прямое напряжение, слева – обратное. Прямая ветка графика выражает ток пропускания диода, проходит рядом с вертикальной осью, так как выражает повышение прямого тока.

Вторая ветка графика показывает ток при закрытом диоде, и проходит параллельно горизонтальной оси. Чем круче график, тем лучше диод выпрямляет ток. После возрастания прямого напряжения, медленно повышается ток. Достигнув области скачка, его величина резко нарастает.

На обратной ветви графика видно, что при повышении обратного напряжения, величина тока практически не возрастает. Но, при достижении границ допустимых норм происходит резкий скачок обратного тока. Вследствие этого диод перегреется и выйдет из строя.

4.4. Пробой р-n-перехода Слайд № 12

Пробоем p-n-перехода называется явление резкого увеличения обратного тока при достижении обратным напряжением определенного критического значения. Различают электрический и тепловой пробои p-n-перехода.

Электрический пробой

Электрический пробой возникает в результате воздействия сильного электрического поля в p-n-переходе. Такой пробой является обратимым, то есть он не приводит к повреждению перехода, и при снижении обратного напряжения свойства диода сохраняются. Благодаря этому электрический пробой используют в качестве рабочего режима в полупроводниковых диодах.

В свою очередь, электрический пробой разделяется на туннельный и лавинный пробои.

Туннельный пробой

Туннельный пробой происходит в результате явления туннельного эффекта, который проявляется в том, что при сильной напряженности электрического поля, действующего в p-n-переходе малой толщины, некоторые электроны проникают (просачиваются) через переход из области p—типа в область n—типа без изменения своей энергии. Р-n-переходы малой толщины возможны только при высокой концентрации примесей в молекуле полупроводника.

Лавинный пробой

Лавинный пробой заключается в том, что под действием сильного электрического поля неосновные носители зарядов под действием тепла в p-n-переходе ускоряются на столько, что способны выбить из атома один из его валентных электронов и перебросить его в зону проводимости, образовав при этом пару электрон – дырка. Образовавшиеся носители зарядов тоже начнут разгоняться и сталкиваться с другими атомами, образуя следующие пары электрон – дырка. Процесс приобретает лавинообразный характер, что приводит к резкому увеличению обратного тока при практически неизменном напряжении.

Принцип работы диода. Вольт-амперная характеристика. Пробои p-n перехода.

Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи мы с Вами разобрались, что такое полупроводник и как возникает в нем ток. Сегодня мы продолжим начатую тему и поговорим о принципе работы полупроводниковых диодов.

Диод – это полупроводниковый прибор с одним p-n переходом, имеющий два вывода (анод и катод), и предназначенный для выпрямления, детектирования, стабилизации, модуляции, ограничения и преобразования электрических сигналов.

По своему функциональному назначению диоды подразделяются на выпрямительные, универсальные, импульсные, СВЧ-диоды, стабилитроны, варикапы, переключающие, туннельные диоды и т.д.

Теоретически мы знаем, что диод в одну сторону пропускает ток, а в другую нет. Но как, и каким образом он это делает, знают и понимают не многие.

Схематично диод можно представить в виде кристалла состоящего из двух полупроводников (областей). Одна область кристалла обладает проводимостью p-типа, а другая — проводимостью n-типа.

На рисунке дырки, преобладающие в области p-типа, условно изображены красными кружками, а электроны, преобладающие в области n-типа — синими. Эти две области являются электродами диода анодом и катодом:

Анод – положительный электрод диода, в котором основными носителями заряда являются дырки.

Катод – отрицательный электрод диода, в котором основными носителями заряда являются электроны.

На внешние поверхности областей нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода. Такой прибор может находиться только в одном из двух состояний:

1. Открытое – когда он хорошо проводит ток;
2. Закрытое – когда он плохо проводит ток.

Прямое включение диода. Прямой ток.

Если к электродам диода подключить источник постоянного напряжения: на вывод анода «плюс» а на вывод катода «минус», то диод окажется в открытом состоянии и через него потечет ток, величина которого будет зависеть от приложенного напряжения и свойств диода.

При такой полярности подключения электроны из области n-типа устремятся навстречу дыркам в область p-типа, а дырки из области p-типа двинутся навстречу электронам в область n-типа. На границе раздела областей, называемой электронно-дырочным или p-n переходом, они встретятся, где происходит их взаимное поглощение или рекомбинация.

Например. Oсновные носители заряда в области n-типа электроны, преодолевая p-n переход попадают в дырочную область p-типа, в которой они становятся неосновными. Ставшие неосновными, электроны будут поглощаться основными носителями в дырочной области – дырками. Таким же образом дырки, попадая в электронную область n-типа становятся неосновными носителями заряда в этой области, и будут также поглощаться основными носителями – электронами.

Контакт диода, соединенный с отрицательным полюсом источника постоянного напряжения будет отдавать области n-типа практически неограниченное количество электронов, пополняя убывание электронов в этой области. А контакт, соединенный с положительным полюсом источника напряжения, способен принять из области p-типа такое же количество электронов, благодаря чему восстанавливается концентрация дырок в области p-типа. Таким образом, проводимость p-n перехода станет большой и сопротивление току будет мало, а значит, через диод будет течь ток, называемый прямым током диода Iпр.

Обратное включение диода. Обратный ток.

Поменяем полярность источника постоянного напряжения – диод окажется в закрытом состоянии.

В этом случае электроны в области n-типа станут перемещаться к положительному полюсу источника питания, отдаляясь от p-n перехода, и дырки, в области p-типа, также будут отдаляться от p-n перехода, перемещаясь к отрицательному полюсу источника питания. В результате граница областей как бы расширится, отчего образуется зона обедненная дырками и электронами, которая будет оказывать току большое сопротивление.

Но, так как в каждой из областей диода присутствуют неосновные носители заряда, то небольшой обмен электронами и дырками между областями происходить все же будет. Поэтому через диод будет протекать ток во много раз меньший, чем прямой, и такой ток называют обратным током диода (Iобр). Как правило, на практике, обратным током p-n перехода пренебрегают, и отсюда получается вывод, что p-n переход обладает только односторонней проводимостью.

Прямое и обратное напряжение диода.

Напряжение, при котором диод открывается и через него идет прямой ток называют прямым (Uпр), а напряжение обратной полярности, при котором диод закрывается и через него идет обратный ток называют обратным (Uобр).

При прямом напряжении (Uпр) сопротивление диода не превышает и нескольких десятков Ом, зато при обратном напряжении (Uобр) сопротивление возрастает до нескольких десятков, сотен и даже тысяч килоом. В этом не трудно убедиться, если измерить обратное сопротивление диода омметром.

Сопротивление p-n перехода диода величина не постоянная и зависит от прямого напряжения (Uпр), которое подается на диод. Чем больше это напряжение, тем меньшее сопротивление оказывает p-n переход, тем больший прямой ток Iпр течет через диод. В закрытом состоянии на диоде падает практически все напряжение, следовательно, обратный ток, проходящий через него мал, а сопротивление p-n перехода велико.

Например. Если включить диод в цепь переменного тока, то он будет открываться при положительных полупериодах на аноде, свободно пропуская прямой ток (Iпр), и закрываться при отрицательных полупериодах на аноде, почти не пропуская ток противоположного направления – обратный ток (Iобр). Эти свойства диодов используют для преобразования переменного тока в постоянный, и такие диоды называют выпрямительными.

Вольт-амперная характеристика полупроводникового диода.

Зависимость тока, проходящего через p-n переход, от величины и полярности приложенного к нему напряжения изображают в виде кривой, называемой вольт-амперной характеристикой диода.

На графике ниже изображена такая кривая. По вертикальной оси в верхней части обозначены значения прямого тока (Iпр), а в нижней части — обратного тока (Iобр).
По горизонтальной оси в правой части обозначены значения прямого напряжения Uпр, а в левой части – обратного напряжения (Uобр).

Вольт-амперная характеристика состоит как бы из двух ветвей: прямая ветвь, в правой верхней части, соответствует прямому (пропускному) току через диод, и обратная ветвь, в левой нижней части, соответствующая обратному (закрытому) току через диод.

Прямая ветвь идет круто вверх, прижимаясь к вертикальной оси, и характеризует быстрый рост прямого тока через диод с увеличением прямого напряжения.
Обратная ветвь идет почти параллельно горизонтальной оси и характеризует медленный рост обратного тока. Чем круче к вертикальной оси прямая ветвь и чем ближе к горизонтальной обратная ветвь, тем лучше выпрямительные свойства диода. Наличие небольшого обратного тока является недостатком диодов. Из кривой вольт-амперной характеристики видно, что прямой ток диода (Iпр) в сотни раз больше обратного тока (Iобр).

При увеличении прямого напряжения через p-n переход ток вначале возрастает медленно, а затем начинается участок быстрого нарастания тока. Это объясняется тем, что германиевый диод открывается и начинает проводить ток при прямом напряжении 0,1 – 0,2В, а кремниевый при 0,5 – 0,6В.

Например. При прямом напряжении Uпр = 0,5В прямой ток Iпр равен 50mA (точка «а» на графике), а уже при напряжении Uпр = 1В ток возрастает до 150mA (точка «б» на графике).

Но такое увеличение тока приводит к нагреванию молекулы полупроводника. И если количество выделяемого тепла будет больше отводимого от кристалла естественным путем, либо с помощью специальных устройств охлаждения (радиаторы), то в молекуле проводника могут произойти необратимые изменения вплоть до разрушения кристаллической решетки. Поэтому прямой ток p-n перехода ограничивают на уровне, исключающем перегрев полупроводниковой структуры. Для этого используют ограничительный резистор, включенный последовательно с диодом.

У полупроводниковых диодов величина прямого напряжения Uпр при всех значениях рабочих токов не превышает:
для германиевых — 1В;
для кремниевых — 1,5В.

При увеличении обратного напряжения (Uобр), приложенного к p-n переходу, ток увеличивается незначительно, о чем говорит обратная ветвь вольтамперной характеристики.
Например. Возьмем диод с параметрами: Uобр max = 100В, Iобр max = 0,5 mA, где:

Uобр max – максимальное постоянное обратное напряжение, В;
Iобр max – максимальный обратный ток, мкА.

При постепенном увеличении обратного напряжения до значения 100В видно, как незначительно растет обратный ток (точка «в» на графике). Но при дальнейшем увеличении напряжения, свыше максимального, на которое рассчитан p-n переход диода, происходит резкое увеличение обратного тока (пунктирная линия), нагрев кристалла полупроводника и, как следствие, наступает пробой p-n перехода.

Пробои p-n перехода.

Пробоем p-n перехода называется явление резкого увеличения обратного тока при достижении обратным напряжением определенного критического значения. Различают электрический и тепловой пробои p-n перехода. В свою очередь, электрический пробой разделяется на туннельный и лавинный пробои.

Электрический пробой.

Электрический пробой возникает в результате воздействия сильного электрического поля в p-n переходе. Такой пробой является обратимый, то есть он не приводит к повреждению перехода, и при снижении обратного напряжения свойства диода сохраняются. Например. В таком режиме работают стабилитроны – диоды, предназначенные для стабилизации напряжения.

Туннельный пробой.

Туннельный пробой происходит в результате явления туннельного эффекта, который проявляется в том, что при сильной напряженности электрического поля, действующего в p-n переходе малой толщины, некоторые электроны проникают (просачиваются) через переход из области p-типа в область n-типа без изменения своей энергии. Тонкие p-n переходы возможны только при высокой концентрации примесей в молекуле полупроводника.

В зависимости от мощности и назначения диода толщина электронно-дырочного перехода может находиться в пределах от 100 нм (нанометров) до 1 мкм (микрометр).

Для туннельного пробоя характерен резкий рост обратного тока при незначительном обратном напряжении – обычно несколько вольт. На основе этого эффекта работают туннельные диоды.

Благодаря своим свойствам туннельные диоды используются в усилителях, генераторах синусоидальных релаксационных колебаний и переключающих устройствах на частотах до сотен и тысяч мегагерц.

Лавинный пробой.

Лавинный пробой заключается в том, что под действием сильного электрического поля неосновные носители зарядов под действием тепла в p-n переходе ускоряются на столько, что способны выбить из атома один из его валентных электронов и перебросить его в зону проводимости, образовав при этом пару электрон — дырка. Образовавшиеся носители зарядов тоже начнут разгоняться и сталкиваться с другими атомами, образуя следующие пары электрон – дырка. Процесс приобретает лавинообразный характер, что приводит к резкому увеличению обратного тока при практически неизменном напряжении.

Диоды, в которых используется эффект лавинного пробоя используются в мощных выпрямительных агрегатах, применяемых в металлургической и химической промышленности, железнодорожном транспорте и в других электротехнических изделиях, в которых может возникнуть обратное напряжение выше допустимого.

Тепловой пробой.

Тепловой пробой возникает в результате перегрева p-n перехода в момент протекания через него тока большого значения и при недостаточном теплоотводе, не обеспечивающем устойчивость теплового режима перехода.

При увеличении приложенного к p-n переходу обратного напряжения (Uобр) рассеиваемая мощность на переходе растет. Это приводит к увеличению температуры перехода и соседних с ним областей полупроводника, усиливаются колебания атомов кристалла, и ослабевает связь валентных электронов с ними. Возникает вероятность перехода электронов в зону проводимости и образования дополнительных пар электрон — дырка. При плохих условиях теплоотдачи от p-n перехода происходит лавинообразное нарастание температуры, что приводит к разрушению перехода.

На этом давайте закончим, а в следующей части рассмотрим устройство и работу выпрямительных диодов, диодного моста.
Удачи!

1. Борисов В.Г — Юный радиолюбитель. 1985г.
2. Горюнов Н.Н. Носов Ю.Р — Полупроводниковые диоды. Параметры, методы измерений. 1968г.
