Как вскрыть кулер. Как разобрать неразборный вентилятор? Из чего изготовить разрезную пластиковую шайбу Где найти для замены резиновое кольцо
Обычно внутри системного блока устанавливается минимум два кулера, один из которых накрывает процессор, а второй отвечает за выдув воздуха из корпуса. Каждый такой вентилятор имеет свои особенности и в принципе работы, и в строении, однако в целом их конструкция очень схожа. Как и любой подобный механизм, кулер со временем начинает работать хуже или вовсе ломается. В связи с этим появляется надобность в разборке данного оборудования. Давайте детально разберем поставленную задачу.
Разбираем компьютерный кулер
Как правило, компьютерные кулеры не отправляются в ремонт, поскольку они стоят относительно дешево и рациональнее будет прибегнуть к полной замене комплектующего. Чаще всего разборка необходима тогда, когда требуется смазать механизм для нормализации вращения ротора. Поэтому дальнейшие инструкции будут ориентированы именно под эту цель.
Сразу хочется отметить, что существуют процессорные кулеры, которые не разбираются. Вы поймете это при попытке добраться до самого механизма, столкнувшись с цельной пластиковой оболочкой. В таком случае смазывать вентилятор становится сложнее. Мы рекомендуем после получения доступа к вентилятору (далее мы расскажем о том, как это сделать) перевернуть его задней стороной и проделать в пластике точно по центру отверстие небольшого диаметра, куда можно было бы залить масло. Вы не нанесете вред составляющим устройства и выполните нужную процедуру.
Сейчас давайте приступим непосредственно к работе с разборными кулерами.
- Если вы имеете дело с процессорным кулером, сначала его потребуется извлечь из корпуса. Детальное руководство по этой теме читайте в другом нашем материале по следующей ссылке.
- При надобности снимите основную вертушку с охлаждающей пластины, если таковая присутствует.
Поздравляем, вы получили доступ к подшипнику и дальнейшее смазывание должно пройти без каких-либо трудностей. Сборка кулера осуществляется в обратном порядке. Не забывайте установить обратно резинки. С креплением обычного вентилятора разобраться будет не сложно, а в ситуации с с процессорным советуем обратить внимание на статью по следующей ссылке.
Достаточно часто требуется выполнить такое мероприятие, как разобрать кулер компьютера. И причин сему действию может быть масса. Это и повышенная шумность работы, и перегрев процессора, вызванный частичной или полной блокировкой вентилятора… Конечно, гораздо проще заменить элемент теплоотвода от процессора на новый. Но самостоятельная разборка кулера компьютера с последующим устранением дефекта позволит сэкономить не только финансы, но и время – поход в магазин может оказаться гораздо продолжительнее.
Как разобрать кулер компьютера
Главная задача при разборке кулера – отсоединить вентилятор от радиатора. Тогда вентилятор можно будет смазать, либо может быть осуществлена замена вентилятора кулера.
Вообще существует два основных и несколько менее распространённых способов фиксации вентилятора к радиатору.
- Самый простой и наиболее часто встречающийся вид крепления– на защелках. OEM-версии кулеров собираются именно таким способом.
Как видно на фото, на радиаторе имеются небольшие канавки, за которые крепятся защелки вентилятора. Для его демонтажа необходимо плоской отверткой отвести одну из защелок. Дальше вентилятор легко снимается.
- один способ фиксации – крепление вентилятора стопорными кольцами.
В этом случае для отсоединения вентилятора необходимо нажать на стержень с пружинным механизмом и снять стопорные кольца. Но так как кольца стопорные, то снять их легким движением руки не получится. Для этого надо зубцы стопорных колец отогнуть. Тогда крепление снимется.
Подобную процедуру нужно провести для всех 4 стержней, которыми прижат вентилятор к радиатору.
При сборке кулера стопорные кольца следует надеть и опять же небольшой плоской отверткой выгнуть зубцы, чтобы стопорное кольцо приобрело первоначальную форму.
В последнее время я достаточно часто попадал в непростые, но схожие ситуации. Схожесть их заключалась в том, что в поле моего зрения постоянно стали попадаться бывшие в употреблении вещи, частично работающие, частично неисправные. Для того чтобы что-то посредством их преобразования и усовершенствования «создать», конечно же, перво-наперво необходимо привести их в надлежащий вид, так как обычно пыли-грязи много, ну, а как же без этого! Вот и приходиться брать кисточку, щетку и вперед: с помощью одеколончика протирать всевозможные труднодоступные детальки и механизмы. Но все бы ничего, да только так просто на свете белом не бывает. Особенно продолжительно приходиться возиться с кулерами . Если бы не эти кулеры ! Ни подлезть, ни продуть как следует с чувством, с толком, с расстановкой, так сказать, ведь в них пыль «впечатывается». Так как же быть? Ответ на этот вопрос прост – поисковики яндекс и гугл. Но, увы. Исчерпывающей информации на этот счет мною найдено не было. Итак, я решил собрать всевозможные кулеры и написать о них нечто вроде статейки – доступно и просто, иллюстрируя картинками разборку «крылатых». Может, моя статья закроет тему кулеров !

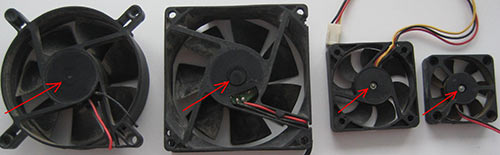

Рис 1. Здесь представлены некоторые виды кулеров

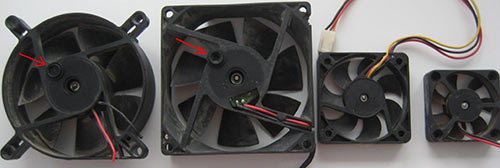

Рис 2. Наклейки ликвидированы, однако китайцы пробочки не на всех ставят, то бишь халтура

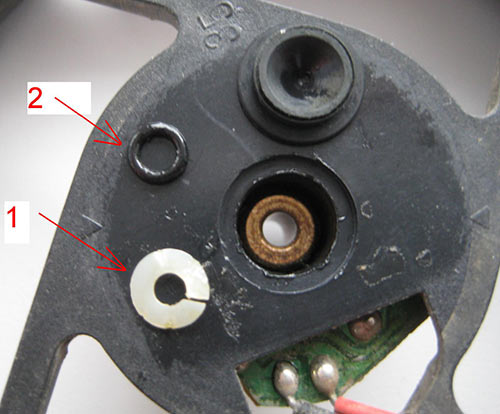

Рис 3. Пробки сняты с помощью игл, и вообще вся разборка производится с использованием двух игл.
Кстати, наклейки не выбрасывайте, так как в свое время они пригодятся — так механизм меньше подвержен воздействию пыли.
Рис 4.
Сняв шайбу следим, чтобы она ненароком не канула в небытие, так сделана из пластмассы. Далее снимаем и резиновую шайбу. Теперь спокойно чистим, промываем и смазываем. Я использую для этих целей масло, предназначенное для швейных машин.
Нашёл в своих железках пару стареньких вентиляторов и решил разобрать их, чтобы посмотреть как они устроены. К тому же раньше никогда ещё не доводилось разбирать такие вентиляторы полностью. Всё время ограничивался обычным отклеиванием наклейки, выниманием пробки и доливанием пары капель масла на подшипник. Оба эти вентилятора из двух разных блоков питания, один на 120 мм, второй 80 мм. Но и на корпус системного блока крепят точно такие же, для нагнетания в него холодного воздуха или же для откачки горячего. Так что на примере этих, вы сможете провести профилактику своим вентиляторам.
Думал сделать обзор на оба вентилятора, как никак маленькому вентилятору около 15 лет, но в последствии выяснилось что конструкция у них практически одинаковая. Отличия заметны разве что в размере и форме корпуса, крыльчатки и платы двигателя. Поэтому опишу процесс разборки на большом вентиляторе (120мм).
Для начала отклеиваем наклейку, под которой прячется резиновая пробка.
Отвёрткой или чем то острым, подковыриваем и вынимаем пробку.
Под пробкой виднеется металлическая ось крыльчатки, на которую одета разрезная, белая, пластиковая стопорная шайба. Если её плохо видно из-за старой смазки, то протрите её ватной палочкой.
Вставляем узенькую отвёртку в разрез стопорного кольца и поворачиваем на 90 градусов чтобы кольцо раздвинулось. После чего поддеваем отвёрткой кольцо и снимаем его с оси крыльчатки. Во время этого процесса, шайба может запросто выстрелить и укатиться куда нибудь, как правило в самое труднодоступное место, под стол, диван, плинтус и т.д.
После извлечения стопорного кольца, снимаем с оси резиновое колечко.
Теперь без особых усилий можно отделить крыльчатку от рамки, при этом её слегка будут удерживать магниты, которые вмонтированы в корпус крыльчатки.
Снимаем ещё одно резиновое кольцо, с основания оси крыльчатки.
На этом можно сказать, разборка завершена. Очищаем всё от пыли и старой смазки.
Собственно, сама рамка с двигателем.
Так же тщательно очищаем латунную гильзу двигателя от грязи и старой смазки. При желании можете снять плату с обмотками двигателя, правда для чистки и смазки это не обязательно. В моём случае она легко снялась с обоих вентиляторов, но под платой я обнаружил следы клея. Так что возможно у вас так просто не получится её снять.
Собираем всё в обратной последовательности. Резиновые кольца на дно и сверху.
Стопорное кольцо удобно осаживать пинцетом сразу с обоих сторон.
Если вентилятор у вас сильно изношен (шумит, стучит, дребезжит при работе) то лучше сразу заменить такой вентилятор на новый. В противном случае, смажьте ось крыльчатки густой смазкой (солидол и т.д.) перед установкой её на двигатель. У меня же этот вентилятор относительно новый, поэтому я собрал его, а уже потом смазал моторным маслом ибо оно жидкое и всегда заполнит собой все щели.
Подаём иглой масло на кольца и ось крыльчатки, шприц в этом плане незаменим. При этом крыльчатку можно вращать периодически руками, тогда маслу легче будет проникать внутрь. Много лить масла не следует (достаточно 3-5 капель) так как всё лишнее всегда найдёт дырочку и в последствии будет собирать на себя пыль и обрастать мхом или же разлетаться с лопастей по всему системному блоку. Здесь конечно всё зависит от размеров вентилятора, большому нужно больше смазки, ну а маленькому соответственно меньше.
Затыкаем пробку. Если эту площадку для наклейки случайно залили маслом, то нужно протереть её растворителем или уайтспиритом, так как на масло эта наклейка больше не приклеится. Саму наклейку можно заменить скотчем, если старая пришла в негодность.
В принципе с профилактикой всё. Подключаем, проверяем, затем в зависимости от результатов испытаний, устанавливаем в корпус компьютера или блока питания. Или же выбрасываем его и идём в магазин за новым вентилятором, если при разборке окончательно ушатали свой старый вентилятор. Конструкции вентиляторов бывают разные, как на подшипниках скольжения, как в моём случае, так и на подшипниках качения (шарикоподшипник), но общий принцип разборки думаю у них схож.
Послесловие
Недавно попался в руки вот такой вентилятор Gembird диаметром 120мм. Привлёк он моё внимание надписью BALL на защитной наклейке, что переводится вроде как шар, мяч, клубок. После разборки, выяснилось что этот вентилятор собран как раз на шарикоподшипнике. Но его разборка практически ничем не отличается от разборки дешёвого вентилятора, который я разобрал чуть выше в этой теме.
Даже сам подшипник в этом вентиляторе, прекрасно разбирается булавкой. Нужно лишь аккуратно снять с помощью иглы, стопорное кольцо, затем можно извлечь боковую защитную стенку подшипника (пыльник). После чего можно спокойно заниматься профилактикой сепаратора и подшипника в целом, чистить, мыть, менять смазку. В данном случае, подшипник практически идеален, смазки много к тому же она светлая. Если же у вас подшипник сухой и грязный, да к тому же имеется износ (обоймы болтаются так, как будто бы шарики стали меньше), то лучше сменить такой подшипник на новый. Хотя проще а может и дешевле, купить уже новый вентилятор.
Кулер представляет из себя специальный вентилятор, который засасывает холодный воздух и проводит его через радиатор к процессору, тем самым охлаждая его. Без кулера процессор может перегреться, поэтому при поломке его необходимо заменить как можно скорее. Также для любой манипуляции с процессором кулер и радиатор придётся на время снять.
Сегодня есть несколько видов кулеров, которые крепятся и снимаются по-разному. Вот их список:
В зависимости от типа крепления, вам может понадобится отвёртка с нужным сечением. Некоторые кулера идут спаянными вместе с радиаторами, следовательно, отсоединять тогда придётся радиатор. Перед работой с комплектующими ПК необходимо отключить его от сети, а если у вас ноутбук, то дополнительно требуется извлечь аккумулятор.
Пошаговая инструкция
Если вы работаете с обычным компьютером, то желательно положить системный блок в горизонтальное положение, дабы избежать случайное «выпадение» из материнской карты комплектующих. Рекомендуется также почистить компьютер от пыли.
Выполните эти шаги для снятия кулера:
Если же кулер спаян вместе с радиатором, то проделайте всё то же самое, но только с радиатором. Если вы не можете его отсоединить, то есть риск того, что термопаста внизу засохла. Чтобы вытащить радиатор придётся её разогреть. Для этих целей можно использовать обычный фен.
Как видите для демонтажа кулера не нужно обладать какими-либо углубленными знаниями конструкции ПК. Перед включением компьютера обязательно установите систему охлаждения на место.
Смазать неразборный кулер? Кто как это делает?
Большинство(!) вентиляторов разборные. Мне только несколько вентилей у видиков попадалось, которые я не смог отщёлкнуть , побоялся сломать, очень жесткое стопорное кольцо внутри было. Смазку американскую купил StepUp для подшипников. Пластик кулеров она не портит. Также можно использовать хорошее моторное масло. Обычное смазочное фигня — быстро теряет свойства.
Ещё, после смазки советую ставить лопасти со сдвигом на один влево или вправо. Т.е. лопасти со второго вентиля ставить на первый, с первого на третий, с третьего на второй.
Как разобрать неразборный вентилятор?
Подошло время для плановой чистки и смазки компьютера. Одни из вентиляторов оказался, так называемым, неразборным. Во всяком случае именно так называют подобные вентиляторы на просторах Интернета.
Попытался найти информацию по разборке таких вентиляторов в сети и начитался такой ахинеи, что решил разобрать вентилятор и описать процесс. Подробнее на https://oldoctober.com/ru/
Самые интересные ролики на Youtube
 |
 |
 |
 |
Вентилятор.
Инструменты
- Сверло 1мм.
- Сверло 6мм (заточка типа «цапфенбор»).
- Крючок монтажный маленький.
- Шило.
- Тонкая отвртка.
- Пинцет узкий.
Вначале размечаем местоположение будущего отверстия со стороны статора. Рекомендую вложить в углубление подходящую шайбочку для повышения точности. Разметкой может служить углубление сделанное шилом в пластмассе. https://oldoctober.com/ru/
Сверлим отверстие диаметром 1мм по разметке.
Затачиваем сверло диаметром около шести миллиметров примерно так, как показано на рисунке, иначе, при сверлении, сверло упрётся в вал вентилятора, что не позволить рассверлить отверстие.
Рассверливаем отверстие до диаметра 6мм.
Удаляем колечко, образовавшееся при сверлении, и тефлоновую прокладку.
Эти детали выглядят примерно так.
1 — Такое колечко формируется при использовании для сверления сверла с заточкой типа "Цапфенбор".
2 — Тефлоновая шайба, которая была расположена между задней стенкой и валом вентилятора.
На следующей картинке изображён вал вентилятора со стопорной канавкой. По форме канавки видно, что вставить такой вал в стопорную шайбу легко, а вынуть сложно.
Чтобы освободить вал, нужно монтажным крючком отогнуть вверх все четыре лепестка стопорной шайбы. После чего, можно вытолкнуть вал вместе с крыльчаткой тонкой отвёрткой или спичкой.
После чистки и смазки можно собрать вентилятор в обратном порядке.
Если вы повредили лепестки стопорной шайбы, не волнуйтесь, на работоспособности это никак не отразится.
Заглушить образовавшееся при разборке отверстие можно любым удобным для вас способом.
Например, можно вырезать заглушку из изоляционной ленты черного цвета.
Для этого два кусочка ленты наклеиваются друг на друга, а затем прорезаются просечкой подходящего диаметра.
В данном случае, подошёл по размеру колпачок от шариковой ручки. Верхним кусочком изоленты заглушаем отверстие предварительно обезжирив поверхность.
Набор просечек разного размера можно также изготовить из поломанной телескопической антенны от телевизора или радиоприёмника.
Как разобрать и смазать кулер
процессора, видеокарты и блока питания компьютера
Увеличение акустического шума, исходящего из системного блок компьютера обычно связано с нарушением работы вентиляторов (кулеров) охлаждения процессора, видеокарты или установленных в корпусе системного блока. Сначала шум появляется в момент включения компьютера и через пару минут исчезает. Шум пропадает, так как смазка на оси крыльчатки от ее вращения разогревается, делается более жидкой и проникает в подшипник. Но со временем шум становится постоянным, так как вся смазка израсходовалась. Если появился шум, необходимо срочно смазать подшипник кулера, иначе он износится и придется заменять кулер новым.
Смазывать подшипники кулера можно машинным маслом. Если нет под рукой никакого масла, то сгодится пара капель моторного масла, взятая со щупа проверки уровня масла в двигателе автомобиля.
Смазывая подшипники кулеров разными смазочными материалами, я пришел к выводу, что лучшей смазкой для подшипников скольжения кулеров компьютеров является графитная смазка заводского или самостоятельного приготовления. Графитная смазка является универсальной, хорошо подходит для смазки замков, петель окон, дверей и любых других двигающихся металлических пар, в том числе и для автомобиля.
Смазка подшипников качения (шариковые) и скольжения кулера не всегда приводит к успеху, если шум идет из-за физического износа оси, втулки, обоймы и шариков. В этом случае добиться положительного результата получится только на короткое время. Если же кулер шумит или медленно вращается (кстати, одна из причин замедления быстродействия компьютера и зависания в целом в результате перегрева процессора) из-за высыхания или запустения смазки, то новая смазка продлит срок эксплуатации кулера, как минимум вдвое.
Как разобрать кулер компьютера
Кулеры, установленные для охлаждения процессора, блока питания, видеокарты по конструкции устроены одинаково. Только отличаются способом крепления, габаритными размерами и производительностью. Поэтому разбираются и смазываются любые, установленные в компьютере кулеры по одинаковой технологии.
Чтобы смазать кулер его необходимо снять с радиатора и разобрать. Без снятия кулер смазать невозможно, так как сторона доступа к месту смазки обычно прижата к радиатору. На радиатор процессора кулер зачастую крепится на защелках, которые на первый взгляд незаметны. Об одном из распространенных вариантов крепления кулера на радиатор процессора можете почитать в статье «Как снять кулер с радиатора процессора».
Чтобы разобрать кулер для смазки, нужно со стороны, к которой подходят провода, аккуратно отклеить этикетку, которая приклеена липким слоем. Отдирать ее, чтобы не повредить, следует медленно.
В некоторых образцах кулеров установлена резиновая пробка. Для того чтобы ее вынуть, нужно поддеть пробку за край острым инструментом и извлечь. Это легко сделать, так как пробка просто вставлена с натягом.
Крыльчатка в корпусе кулера удерживается плоской пластиковой разрезной шайбой, зафиксированной в проточке оси. Для того, чтобы вынуть крыльчатку для смазки подшипника эту шайбу нужно снять.
Извлекать шайбу надо очень осторожно двумя инструментами. Разрез на глаз незаметен и нужно иглой, слегка надавливая, вести по кругу шайбы, пока не зацепите за место разреза. Маленькой отверткой прижимаете шайбу рядом с местом разреза с одной стороны, а шилом или иголкой поддеваете за другую сторону от места разреза и извлекаете по кругу шайбу с паза.
Делать эту операцию надо осторожно, чтобы не поломать и не потерять шайбу. Случается она улетает и приходится долго искать. Без этой шайбы кулер работать не сможет, так как крыльчатка не будет закреплена.
Извлекается резиновое колечко и вынимается крыльчатка. С ее оси снимается еще одно резиновое колечко.
У давно работающего кулера резиновые колечки могут быть полностью истерты и на месте их установки остались только продукты износа. К сожалению, такие резиновые колечки как запчасти не продаются, а без них даже смазанный подшипник кулера может издавать шум из-за продольного смещения оси крыльчатки во время работы. Если есть старые кулеры, можно попробовать колечко снять с них, может они уцелели. Обычно большему износу подвергается резиновое кольцо, установленное у фиксирующей шайбы, так как при работе кулера все давление ложится на него.
Если в кулере уцелело одно из колечек, то его нужно при сборке кулера установить на ось крыльчатки перед фиксирующей шайбой. В таком случае вполне возможно кулер будет работать тихо. В противном случае придется смириться с шумом или заменить кулер новым. Как заменить кулер, в том числе и нестандартных, о переделки разъема для подключения к питанию и цветовой маркировке проводов подробно изложено в статье «Как заменить кулер процессора, видеокарты, блока питания компьютера».
Как смазать кулер
Прежде, чем наносить графитную смазку на поверхности подшипника кулера нужно салфеткой, смоченной любым растворителем, удалить старую смазку и продукты износа подшипника, особенно тщательно из отверстия втулки подшипника. Тонким слоем на трущиеся части подшипника кулера наносится свежая графитная смазка, и кулер собирается в обратном порядке.
Если этикетка порвалась или не хочет прилипать, то скорее всего на поверхность корпуса кулера попала смазка. Нужно удалить ее растворителем. Если наклейка порвалась или клейкий слой потерял клеящие свойства, то вместо нее можно наклеить скотч, чтобы защитить подшипник от попадания пыли.
Графит сам по себе является смазкой потому, что его кристаллы чешуйчатые и плотно покрывают поверхность тонким слоем. Масло выполняет скорее связующую графит функцию. Нанесение самостоятельно изготовленной графитной смазки на изнашивающиеся поверхности подшипника, в сочетании синтетического машинного масла и графита обеспечит длительный срок работы кулера без замены и технического обслуживания.
Самостоятельное приготовление графитной смазки для кулера
Для приготовления графитной смазки нужно взять несколько капель синтетического машинного масла и добавить в него порошок графита. Тщательно перемешать до однородной массы. Должна получиться графитная смазка густой консистенции.
Графит для приготовления смазки кулера можно получить, сточив об мелкую наждачную бумагу грифель простого карандаша, или щетки от коллекторного электродвигателя. Некоторые щетки сделаны из смеси графита и угля. Поэтому если Вы не уверены, что щетка графитная, то лучше такую щетку не использовать. Конечно, лучше всего применять для смазки графитную промышленного изготовления.
Из чего изготовить разрезную пластиковую шайбу
Где найти для замены резиновое кольцо
По электронной почте мне пришло письмо, в котором посетитель сайта Василий поделился своим опытом ремонта кулеров. Его советы мне понравились, полагаю, что они пригодятся многим, кто столкнется с ремонтом кулера.
Часто приходится заниматься ремонтом кулеров и решил поделиться опытом:
✔ Если потерялась или поломалась разрезная пластиковая шайба, то её можно сделать из пластиковой карты проездного билета, главное подобрать карту подходящей толщины. Подойдут и визитки, которые изготовлены из такого же материала.
✔ Если рассыпалось, порвалось или потерялось резиновое кольцо, то его донором может послужить газовая зажигалка. Подходящее по размеру резиновое кольцо в ней есть под клапаном. В разных моделях зажигалок кольцо разной толщины, так что надо подобрать подходящее. Если попалось кольцо толще, чем надо, то его нужно установить на низ оси крыльчатки, а под фиксирующую шайбу подложить то, что ранее стояло на оси крыльчатки снизу.
Задать вопрос автору статьи, оставить комментарий
Добрый день!
Прочитал Вашу статью «Смазка кулера» из раздела сайта «Компьютер -> Ремонт компьютера».
Там описывается способ смазки с выниманием крыльчатки и полным доступом к подшипнику.
Подскажите, пожалуйста, можно ли смазывать кулер путём вкапывания смазочного масла в отверстие, без снятия шайбы? И может ли таким способом масло попасть в статор кулера?
Перед тем, как найти Вашу статью, наткнулся в интернете на несколько других руководств, где не вынимают шайбу, и сделал также. Не опасно ли это статора?
Здравствуйте, Николай.
Можно смазать кулер и не снимая шайбы, просто капнув каплю масла в зазор подшипника и двигать крыльчатку рукой с вращением вдоль оси, чтобы масло проникло в подшипник.
Но такой способ не обеспечит длительную бесшумную работу кулера, так как обычно в подшипнике скольжения накапливается грязь и нет зазора для масла. Поэтому лучше все же смазывать графитной смазкой разобранный кулер.
На статор кулера при смазке без разборки масло не попадет, но даже если окунуть статор в машинное масло, то от этого ему вреда не будет, так как масло не проводит электрический ток. Его даже на электроподстанциях заливают в трансформаторы для охлаждения. Правда там его предварительно обезвоживают. Так что по этому поводу можно не беспокоиться.
