Стрелочный индикатор на микроконтроллере Attyny13: «показометр» для вашего усилителя

Удалось найти сдвоенную, с желтоватой панелью. Подсветка от производителя была сделана коаксиальной лампой накаливания на 12 Вольт . Которая была успешно заменена на 4 желтых светодиода. Но это случилось позже.
А пока что пришлось задуматься, как же микроамперметры подключать к выходу усилителя? А подключать надо через специальный логарифмический усилитель, т. к. динамический диапазон звука намного больше, чем диапазон работы микроамперметра. Теоретически это все знают, кто сталкивался с самодельными стрелочными индикаторами.

↑ Преданье старины глубокой. К157ДА1

Различных вариаций этой схемы в сети пруд пруди. Ну что сказать. Не пошла она у меня.

Первый экземпляр благополучно сгорел от неправильно поданного питания. В течение месяца мне достали еще две штучки, но было уже поздно, я переключился на другую схему (на LM324), любезно предоставленную мне AlexD. Ради интереса потом я все же включил плату с ДА1. Не понравилось, плавности движения не наблюдалось. Модификация схемы производилась в тесном сотрудничестве с Алексеем, за что еще раз «данке шон»!

↑ Нумеро дуэ — LM324

Потом был упомянутый вариант на LM324. Но оно у меня так и не заработало как хочется. Болтание стрелок, его надо подбирать глубиной ОС. Да и по сути питание надо двуполярное, может все из-за неверно организованной средней точки. Нет, лень родилась раньше меня. А совместно с ленью мы родили вот что:

↑ Век XXI, Attyny13

Просто и со вкусом: выпрямляем и сглаживаем сигнал, затем подаем его на АЦП микроконтроллера. Обрабатываем программно и при помощи встроенного ШИМ выдаем на нагрузку (резистор). Обработка включает в себя практически только натуральное логарифмирование (Attyny13 прям как создана для таких вот простеньких задач, ну и чтобы прошивку можно было испечь на скорую руку).

И тут начинается для меня самое интересное. Функция натурального логарифмирования есть в библиотеке математических функций для контроллеров Atmel и находится в файле math.h. Но только не лезет он в этот контроллер — памяти маловато. Решить задачу в лоб не удается, начинаем его морщить (лоб). Применение более мощного контроллера не рассматривалась — не интересно. Тут и памяти вроде хватает, и удобен, и недорого, и габариты не большие. Первое, что пришло в голову: заменить эту функцию похожей, но попроще. А форму ей придать поиграв коэффициентами. Вспоминаем график обратной функции. Не «да ну его!», а вспоминаем! Если нижний правый квадрат сместить вверх относительно оси X, и немного потягать туда-сюда коэффициентами, то вполне можно подогнать под нужную форму. Вот она, формула, заменяющая логарифм: Y=-8196/(X+28)+284. Представляете ужас контроллера, обреченного просчитывать эти значения тысячи раз в секунду по прихоти хозяина, пожелавшего вспомнить «детство золотое»?

Но неприятные эмоции были гарантированы и хозяину контроллера. Для обработки результатов мало было коротких целочисленных значений, а вход и выход должны быть именно такими. Для меня перевод форматов представления данных в контроллерах одного в другой всегда был труден. Морщины на лбу умножились.

Родился второй вариант — просчитать все заранее, и контроллеру просто останется выбирать из массива данные, которые соответствуют входным значениям и выбрасывать их на выход. Готовим значения, задаем массив — ошибка компиляции. Размерность массива слишком велика для этого контроллера. А делать несколько массивов и лазить в них в зависимости от входного значения АЦП не кошерно. Роились мысли про бином Ньютона, но были отвергнуты по причине неконструктивности.

Тут в памяти всплыла фраза лектора по высшей математике из ВУЗа: «С помощью кубической сплайн-аппроксимации можно описать любую функцию» Ну кубическая нам и не нужна, а линейный сплайн вполне пойдет! Таким образом, я немного поупражнялся в OO Calc, и написал систему уравнений, достаточно точно повторяющих график логарифмической функции с помощью отрезков прямых:

Все намеренно умножено на 10, чтобы отбрасываемые «хвостики» были поменьше. Я потом его делю в программе перед выводом на индикаторы.
А вот графики:

Уверен, многим из вас такое решение придет в голову сразу и покажется очевидным. Тем не менее, я уверен, что кому-то это внове и в последствии пригодится. По крайней мере, как инструмент в своем арсенале иметь лишним не будет.

↑ Видео

↑ Итоги и примечания по схеме

Индикатор-показометр прекрасно заработал с первого включения. Были залиты несколько прошивок. Наиболее простая оказалась самой удачной.
По схеме: конденсаторы С1 и С2 в процессе настройки были заменены на 10,0 мкф — они обеспечивают плавность. Подстроечные резисторы на входе уменьшают максимальный сигнал до 5 Вольт . Теоретически надо бы поставить стабилитрон с резистором, но лень. Ну вы уже знаете, кто из нас родился раньше :laughing: Я нагрузил усилитель максимальным с моей точки зрения сигналом (так, что эквиваленты на выходе накалились), и вывел резисторы на 5 Вольт . Мне достаточно. Затем подал на вход 1 кГц с генератора и синхронизировал каналы, чуть уменьшив показания одного из микроамперметров. R4 и R5 зависят от полного тока отклонения микроамперметров, на схеме указаны для 50 мкА, у меня такие.

Схему можно тюнинговать. У Тиньки остались свободными 2 ноги. Никто не мешает прилепить туда светодиоды для индикации перегруза, когда-то модно было. Не мое — не люблю, когда что-то на усилителе моргает, потому и не делал. Реализация элементарна: по определенному уровню зажигаем светодиод и держим зажженным N милисекунд. Уровень и N подбираются по вкусу, как соль и перец. Не забудьте только, что одна из свободных ножек — Reset. А значит эксперименты делайте на одном канале, ибо если поставить соответствующий фьюз при прошивке, Reset станет просто портом, и перешить контроллер после этого не удастся.

Тема: Теплые LED в замен лампочкам для стрелочных индикаторов

Теплые LED в замен лампочкам для стрелочных индикаторов

• Просмотр профиля
• Сообщения форума
• Созданные темы

Re: Теплые LED в замен лампочкам для стрелочных индикаторов

Ну так и искать warm white.
Например бывают такие: http://cgi.ebay.com/20-x-5mm-straw-h. efaultDomain_0
У них укороченная линза, за счет чего большой угол свечения. Есть и обычные, и мощные, и какие угодно.
Правда, насчет "теплого белого" пока сказать не могу, как оно на самом деле смотрится.
Я себе на той неделе купил из Китая два типа "теплых белых", но они еще не приехали. Хочу попробовать их просто в качестве освещения использовать.
Обычные (холодные) белые светят противно, с заметной голубизной в спектре.

Или можно вообще взять трехцветные, и накрутить нужный оттенок сочетанием яркости красного-зеленого-синего.

Замена девятиразрядного семисегментного светодиодного индикатора АЛС318А

Проектирование печатных плат

В одной из своих работ столкнулся с семисегментным девятиразрядным индикатором АЛС318, пришлось добывать всю необходимую информацию, копаясь в нескольких источниках.

Учитывая древность данного компонента, было решено заменить его на более современные и доступные индикаторы. Но для всего этого необходимо было познакомиться с его конституцией (геометрическими размерами корпуса), цоколевкой, наконец, распиновкой контактных площадок.

Представленный ниже текст посвящается всем тем, кто только знакомится с семисегментными индикаторами, тем, кому интересно, что это за зверь АЛС318, наконец, всем любителям и собирателям древностей.

Как уже было сказано выше, индикатор АЛС318 – девятиразрядный светодиодный индикатор, излучающий в видимом диапазоне и относящийся к светоизлучающим диодам (LED – light emitting diode). АЛС318А (АЛС318Б, АЛС318В, АЛС318Г) отображает цифровую информацию (включая некоторые буквы алфавита) посредством набора отдельных элементов – семисегментных индикаторов. Девять семисегментных индикаторов составляют девять разрядов данного светодиодного индикатора.

Общая принципиальная схема внутренних соединений семисегментного индикатора представлена на рисунке 1. Каждый из семисегментных индикаторов состоит из отдельных сегментов, получивших условные обозначения буквами латинского алфавита: A, B, C, D, E, F, G.

Рисунок 1 – Внутренняя разводка кристалла семисегментного светодиодного индикатора. Соответствие сегментов их условно-буквенному обозначению.

В отдельных случаях к семи сегментам индикатора добавляют точку (это позволяет расширить диапазон представляемой информации), условно обозначаемую буквой латинского алфавита H.

Общая принципиальная электрическая схема внутренних соединений семисегментного индикатора с точкой представлена на рисунке 2.

Рисунок 2 – Внутренняя разводка кристалла семисегментного индикатора с децимальной разделительной точкой. Соответствие сегментов индикатора и децимальной разделительной точки их условно-буквенному обозначению.

В тех случаях, когда в одном компоненте требуется совместить несколько, разводка кристаллов осуществляется в соответствии с матричной схемой, при этом общие катоды каждого кристалла имеют общие выводы, а аноды одноименных элементов различных кристаллов объединены общей шиной. Ниже, на рисунке 3, в качестве примера, представлена разводка кристаллов двухразрядного семисегментного индикатора. Указанная схема допускает только мультиплексный режим питания прибора.

Рисунок 3 – Схема соединений двух разрядов семисегментных индикаторов

Но, вернемся к нашему семисегментному индикатору АЛС.

АЛС318 представляет собой индикатор монолитной конструкции в одном корпусе прибора которого размещено девять индикаторов, имеющих общие входы для одноименных сегментов нескольких цифр.

Внутренняя разводка кристаллов представлена на рисунке 4, условно графическое обозначение с цоколевкой представлено на рисунке 5, а общий вид самого компонента на рисунке 6.

Рисунок 4 – внутренняя разводка кристаллов семисегментного девятиразрядного индикатора АЛС318

Рисунок 5 – условно-графическое обозначение семисегментного девятиразрядного знакосинтезирующего индикатора АЛС318. Цоколёвка выводов индикатора.

Рисунок 6 – Внешний вид семисегментного индикатора АЛС318.

Учитывая относительно высокую информативность светодиодного индикатора АЛС318, а также с целью снижения энергопотребления при сохранении яркостных характеристик индикатора, наиболее целесообразен метод управления индикатором в мультиплексном режиме (режиме последовательного стробирования цифр).

Принимая во внимание инерционность зрения для обеспечения восприятия информации без миганий, необходимо частоту возобновления информации для индикаторов, размещаемых на неподвижных объектах поддерживать на уровне 100 Гц. Для приборов индикации, размещаемых на подвижных объектах, подверженных вибрациям, частота возобновления информации должна поддерживаться на уровне, в 5 раз превышающем уровень вибрации. Однако, с точки зрения рационального соотношения уровня сложности схем управления и удобства считывания для объектов, подверженных вибрациям с частотой до 2 кГц, вполне приемлема частота обновления информации 350-375 Гц.

Габаритные и присоединительные размеры девятиразрядного семисегментного индикатора АЛС318 изображены на рисунке 7, схема подключения к параллельному порту компьютера – на рисунке 8.

Рисунок 7 – Габаритные и присоединительные размеры девятиразрядного индикатора АЛС318

Рисунок 8 – Принципиальная электрическая схема подключения индикатора АЛС318 к порту компьютера

Замена индикатора АЛС318 на привычные семисегментные светодиодные индикаторы.

После знакомства с устройством, характеристиками, способом подключения и методом управления индикатором АЛС318 – пришло время вспомнить ради чего всё это затевалось.

Идея по альтернативной замене семисегментному индикатору АЛС318 была заимствована с сайта радиолюбителя Непорожнева Антона (UB4ACJ). В качестве семисегментных индикаторов выбраны трехразрядные семисегментные индикаторы KEM-3361, внутренняя схема разводки кристалла которых представлена на рисунке 9.

Рисунок 9 – Внутренняя разводка кристаллов трехразрядного индикатора KEM3361

Принципиальная электрическая схема альтернативного подключения семисегментных индикаторов на замену АЛ318 изображена на рисунке 10, внешний вид переходной печатной платы – на рисунках 11 и 12.

Рисунок 10 – Принципиальная электрическая схема замены индикатора АЛС318 на аналоги

Рисунок 11 – Трассировка платы замены семисегментного индикатора АЛС318 на индикаторы KEM-3361.

Рисунок 12 – Внешний вид платы замены индикатора АЛС318 на трёхразрядные семисегментные индикаторы

Остались вопросы?! По приведенной ссылке можно ознакомиться с документацией на семисегментный девятиразрядный знакосинтезирующий индикатор АЛС318.

Стрелочный индикатор для усилителя мощности. VU meter P-78WTC-BGB-S106

Согласитесь, есть что-то завораживающее в движении стрелок в такт музыке, а если они еще мягко подсвечены, то создается теплая ностальгическая атмосфера, как в те времена, когда аппаратура звучала иначе.
Некоторые производители применяют стрелочные индикаторы уровня до сих пор, например элитный McIntosh:

Один из моих первых самодельных усилителей был со стрелочными индикаторами:

индикаторы эти я покупал на ebay в 2010 году, а драйвер там был на отечественной микросхеме К157ДА1.
Позднее я применял круглые индикаторы, когда делал бумбокс в ретро стиле:

Посмотрим теперь на современное китайское видение, каким должен быть стрелочный индикатор сигнала.

Начнем с упаковки, тут это важный момент, так как прибор хрупкий:

Вполне надежно.
Доставка ТК
Достаем индикатор:

Он сдвоенный, два канала находятся в одном корпусе. Отградуирован -40. +3 Дб.
Технические характеристики:
Материал крышки: PMMA + PS
Модель: P-78WTC-BGB-S106
Размер: около 15,4 смx 1,8 см x 4,6 см
DCR = 650Ω +-10%, если = 500uA +-10%
Лампа: белый свет x 3 шт.
Светодиодный светильник напряжение: 12 В постоянного тока
(С резистором для ограничения тока для защиты светодиодов)

Внешний вид индикатора:

Размер паза под установку: 150х32 мм. 18 мм от нижней плоскости корпуса до низа видимой части.
Корпус состоит из двух частей, сам индикатор и отражающая пластина подсветки сзади, части скреплены между собой скотчем.

В корпусе усилителя индикатор можно крепить на термоклей или прижимать уголком.
Сбоку:

Выступает видимая часть от корпуса на 3 мм.
Сзади расположены подключения:

Посередине планка с контактами для подачи питания на светодиоды подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов.

Я поначалу подключил 12 В и сразу спалил светодиоды (там плоские 3 мм шириной), русские люди сначала сломают, а потом читают инструкцию… Так вот, защиты «от дурака» нет, поэтому про резистор не забываем. Я поставил 10к при питании 12 В.
Можно вообще снять отражающую пластинку с подсветкой, и сделать подсветку на дампах накаливания или мощных LED диодах.

Видны катушки измерителя:

Это по сути амперметр стрелочный.
Масса прибора на всякий случай:

Работа подсветки в темноте:

Голубой цвет подсветки любимый в Китае))
Можно поиграть с резистором и повысить яркость диодов:

Сам по себе стрелочный индикатор уровня работать не будет, ему нужен драйвер.
Я использую бюджетные платки на микросхеме TA7318:

Эта платка работает от 12 В, к ней подключается входной сигнал, а она управляет стрелочными индикаторами и их подсветкой.

Вот так «залипательно» двигаются стрелки:

Видео работы индикатора:

Этот индикатор будет хорошим украшением корпуса самодельного усилителя, но нужно «позаморачиваться» с подсветкой.

Спасибо за просмотр. Удачных покупок!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Sd 318 индикатор стрелочный какая подсветка используется

Стрелочный индикатор для усилителя мощности. VU meter P-78WTC-BGB-S106

Всем привет, сегодня рассмотрим красивый стрелочный индикатор уровня сигнала для звукового усилителя мощности. Когда-то в аналоговые времена это был полезный индикатор перегрузки, а сейчас, это просто антуражное украшение звуковой аппаратуры.

Согласитесь, есть что-то завораживающее в движении стрелок в такт музыке, а если они еще мягко подсвечены, то создается теплая ностальгическая атмосфера, как в те времена, когда аппаратура звучала иначе.
Некоторые производители применяют стрелочные индикаторы уровня до сих пор, например элитный McIntosh:

Один из моих первых самодельных усилителей был со стрелочными индикаторами:

индикаторы эти я покупал на ebay в 2010 году, а драйвер там был на отечественной микросхеме К157ДА1.
Позднее я применял круглые индикаторы, когда делал бумбокс в ретро стиле:

Посмотрим теперь на современное китайское видение, каким должен быть стрелочный индикатор сигнала.

Начнем с упаковки, тут это важный момент, так как прибор хрупкий:

Вполне надежно.
Доставка ТК
Достаем индикатор:

Он сдвоенный, два канала находятся в одном корпусе. Отградуирован -40. +3 Дб.
Технические характеристики:
Материал крышки: PMMA + PS
Модель: P-78WTC-BGB-S106
Размер: около 15,4 смx 1,8 см x 4,6 см
DCR = 650Ω +-10%, если = 500uA +-10%
Лампа: белый свет x 3 шт.
Светодиодный светильник напряжение: 12 В постоянного тока
(С резистором для ограничения тока для защиты светодиодов)

Внешний вид индикатора:

Размер паза под установку: 150х32 мм. 18 мм от нижней плоскости корпуса до низа видимой части.
Корпус состоит из двух частей, сам индикатор и отражающая пластина подсветки сзади, части скреплены между собой скотчем.
В корпусе усилителя индикатор можно крепить на термоклей или прижимать уголком.
Сбоку:

Выступает видимая часть от корпуса на 3 мм.
Сзади расположены подключения:

Посередине планка с контактами для подачи питания на светодиоды подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов.

Я поначалу подключил 12 В и сразу спалил светодиоды (там плоские 3 мм шириной), русские люди сначала сломают, а потом читают инструкцию… Так вот, защиты «от дурака» нет, поэтому про резистор не забываем. Я поставил 10к при питании 12 В.
Можно вообще снять отражающую пластинку с подсветкой, и сделать подсветку на дампах накаливания или мощных LED диодах.

Видны катушки измерителя:

Это по сути амперметр стрелочный.
Масса прибора на всякий случай:

Работа подсветки в темноте:

Голубой цвет подсветки любимый в Китае))
Можно поиграть с резистором и повысить яркость диодов:

Сам по себе стрелочный индикатор уровня работать не будет, ему нужен драйвер.
Я использую бюджетные платки на микросхеме TA7318:

Эта платка работает от 12 В, к ней подключается входной сигнал, а она управляет стрелочными индикаторами и их подсветкой.

Вот так «залипательно» двигаются стрелки:

Видео работы индикатора:

Этот индикатор будет хорошим украшением корпуса самодельного усилителя, но нужно «позаморачиваться» с подсветкой.

Спасибо за просмотр. Удачных покупок!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Стрелочный индикатор уровня выходного сигнала

На Рис.1 представлена схема на один канал. Для стерео нам понадобится собрать два таких устройства. Индикатор уровня сигнала собран на одном транзисторе Т1, любом из серии КТ315. Для увеличения чувствительности использована цепь удвоения напряжения на диодах D1 и D2 из серии Д9. Устройство не содержит дефицитных радиодеталей, поэтому вы можете использовать любые, схожие по параметрам.

Установка показания индикатора, соответствующего номинальному уровню, проводится подстроечным резистором R2. Время интеграции индикатора 150-350 мс, а время обратного хода стрелки, определяемое временем разряда конденсатора С5, составляет 0,5-1,5 с. Конденсатор С4 один для двух устройств. Он используется для сглаживания пульсаций при включении. В принципе от этого конденсатора можно отказаться.

Вторая жизнь старых стрелочных индикаторов

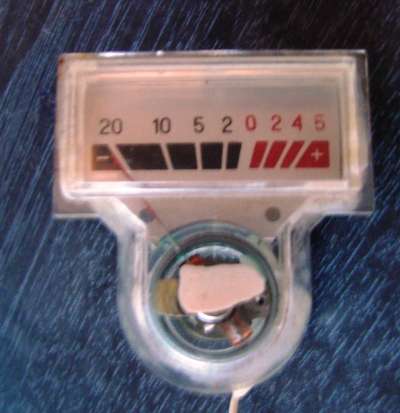

Как-то попались мне в руки старые стрелочные индикаторы уровня от старого магнитофона, и я решил вдохнуть в них новую жизнь, сделав из них «хардварные виджеты» для отображения загрузки процессора и оперативной памяти компьютера.

Скажу сразу, что на оригинальность я не претендую, наверняка до меня уже делали подобное, просто хочется рассказать о своём опыте.

Первым делом я заменил оригинальные шкалы с децибелами на свои собственные, для этого пришлось ломать корпус.

Затем на скорую руку я развёл плату:

В центре микроконтроллер ATMEGA8, именно он управляет стрелками, используя аппаратный ШИМ. Чтобы индикатор зашкалило, достаточно вполне небольшого тока, поэтому включаем их через резистор в пару килоом. Встроенной подсветки у индикаторов нет, поэтому чтобы они смотрелись красиво, и их было видно и в темноте, на плате я разместил по три оранжевых светодиода на том месте, поверх которого я планировал их приклеить. При этом светодиоды можно включать программно, в теории можно даже менять их яркость, используя уже софтварный ШИМ.

Подключать устройство к компьютеру было решено через USB, для этого используется микросхема FT232. Да, можно обойтись и без неё, используя программный USB, но я ему не доверяю — работает весьма нестабильно на некоторых контроллерах. Через FT232 же устройство видится как виртуальный COM-порт, в который мы будем писать данные.

Первым делом в микроконтроллер был зашит бутлоадер, после чего программатор был убран в ящик — прошивку стало легко обновлять прямо по USB. Настал этот сладкий момент, когда устройство готово, и остаётся только написать софт.

Прошивка же предельно проста:

После этого просто пишем в регистры OCR1A и OCR1B значения, которые нужно показать, а именно — то, что получаем по USART. Опытным путём было установлено, что стрелка стоит на максимальном значении, когда в регистрах число более 90. Дальше дело было за простой математикой.
Приложение для PC тоже не отличается особой сложностью — нужно просто получать процент загрузки процессора с памятью и посылать эти данные в виртуальный COM порт.

Сначала я хотел встроить эти индикаторы прямо в пятидюймовый отсек на системном блоке, но он стоит под столом, поэтому устройство было вынесено отдельно.

Завораживающие стрелочки! Пара стрелочных индикаторов TN 90A S0160 для аудиоусилителя мощности

Сегодняшний пост посвящен стрелочным индикаторам уровня (VU meter) для усилителя мощности. Когда аудио тракт был аналоговым, это был полезный прибор показывающий перегрузку, сейчас это больше атмосферное украшение аудио аппаратуры. Некоторые именитые производители применяют стрелочные индикаторы уровня до сих пор, даже в цифровых усилителях.

Содержание

Технические характеристики

• Тип: VU Meter
• Модель: TN-90A-BGB-S0160
• Материал: ABS
• Цвет шкалы: зеленый
• Чувствительность по току до: 1000uA±10%
• Сопротивление: 650Ω±10%
• Подсветка 3.0-3.2 В 20 мA
• Размеры: 90x70x29.5 мм
• Видимая часть: 85х45 мм

Упаковка и комплектация

Стрелочный индикатор прибор нежный и хрупкий, упаковка должна быть соответствующая. Тут с этим все в порядке — упаковка надежная. В комплекте только индикатор уровня. Есть варианты лотов с драйвером.

Внешний вид

Это достаточно крупные стрелочные индикаторы уровня. Панельный монтаж. Видимая часть размером 85х45 мм, выступает на 3 мм. От низа корпуса до начала шкалы 21 мм. Масса 60 г. Тут шкала зеленая на черном фоне, а у TN 90A есть еще белая на черном фоне (под стиль Denon).

Корпус прибора состоит из двух частей, сам индикатор со шкалой и отражающая акриловая пластина сзади, части скреплены между собой скотчем. Светодиоды светят в торец пластины, тем самым получается равномерное освещение шкалы.

Сзади выведены выводы собственно амперметра и хвостики светодиодов подсветки (их два штуки). Удобно, что есть информация о параметрах индикатора и подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов. Бывают версии стрелочных индикаторов с подсветкой шкалы лампами накаливания.

Сравним эту модель с сдвоенным стрелочным индикатором в едином пластиковом корпусе. Модель P-78WTC-BGB-S106. Там подсветка уже на трех светодиодах.

Как мне кажется, отдельные индикаторы на каждый канал проще в плане дизайна передней панели. И зеленая (даже изумрудная) шкала смотрится выгоднее голубой.

Использование

Сначала разберемся с подсветкой. Питание на светодиоды будет 12 В, рассчитываем токоограничевающий резистор и собираем.

Проверяем подсветку. Получилось средне по яркости, то что нужно.

Стрелочный индикатор уровня в усилителе не работает сам по себе, ему нужен специальный драйвер. Были платы на отечественной микросхеме К157ДА1. Я использую китайские реализации на специализированной микросхеме TA7318 от Toshiba Semiconductor. Эти платы недорогие, универсальные по питанию и выдают напряжение 12 В для подсветки индикаторов. Плата подключаются к линейному входу или силовому выходу и калибруется по размаху.

Подключаем для теста индикаторы. Проводов много, но если их свить и нормально закрепить в готовой конструкции, мешать они не будут. Потребление тока при работе платы драйвера очень маленькое, для питания подойдет даже маломощный источник питания.

Остается только откалибровать их в готовом усилителе. А вот так это происходит в работе, стрелки качаются в такт музыки и можно оценить мощность в конкретный момент:

Заключение

Такие индикаторы будут интересным украшением самодельного усилителя. Я покупал их под этот корпус. В нем будет собран проект интересного усилителя, следите за обзорами.
