Как пользоваться съемником рулевых тяг

14

Как пользоваться съемником рулевых наконечников

Принцип его работы понятен-лапа съемника при затяжке гайки должна выпрессовать рулевой наконечник. Также есть шайба и упор Г-образного типа. Все по отдельности:

Гайка и шайба. Шайба категорически не годится-тонкая и по размеру имеет громадный люфт. Очень мягкая, уже получила повреждение. Но самое плохое люфт на Г-образном упоре, он мешает при затяжке и делает работу неудобной.

Лапа съемника также получила повреждения-металл слишком мягок.

Это видно с обеих сторон. Отмечу, использовали ОДИН раз. А если работать им часто? Далее, есть люфт в самой паре лапа-Г-образный рычаг, которая фиксируется 5мм выступом внутри. Этого недостаточно, съемник перекашивается при затяжке. Ее видно на фото:

Втулка из отрезка трубы наварена криво, что повышает люфты в соединениях. Сам по себе Г-образный рычаг, прочный, имеет вырез для центровки.

Также, при работе он порвал пыльник на рулевом наконечнике, при его снятии. Что потребовало замены. Работать им неудобно, из-за плохого качества, шайбу, например пришлось править молотком. Потом поменял ее на такую же, но и она помялась. От нее срезалась стружка и воткнулась в палец(сквозь перчатку!)-тоже не есть хорошо. Пришлось убирать эту стружку.

Помятые лапы, нужно подправить, т. е стачивать болгаркой, не иначе. Кроме того порванные им пыльники также не позволяют использовать профессионально. Работа заняла больше времени, чем обычно, так как он сбивался и перекашивался, требуя переустановки.

Плюс один-прочная резьба, выдержала два выпрессованных наконечника.

Втулка приварена к лапе приспособления, тут все вполне прочно. Но общее впечатление от этого инструмента плохое, он неудобный в работе, недостаточно прочен, только для частника, у которого есть время с ним возиться, в частности, подправлять забоины, сменить шайбу на более толстую и прочную, подходящего размера, перенастраивать и подгонять при работе с ним. И еще быть готовым к дополнительным тратам, если им порвать пыльники на рулевых наконечниках. Это очень просто при его работе, в чем пришлось убедиться. Для профессионалов не рекомендую, да и частному мастеру такой неудачный инструмент вряд ли понравится. Особенно неприятно, что у него большой люфт при работе. Усилие при затяжке гайки велико, что требует работать накидным большим ключом, либо торцевой головкой. Не рекомендую покупать такой съемник, разве что нужен срочный ремонт- а другого нет в продаже. Что и было в нашем случае. Он практически одноразовый. Стоило данное чудо примерно 450 руб, в декабре месяце. Инструкции нет в комплекте, как им работать, понять можно "методом проб и ошибок", что неудобно для начинающих мастеров-любителей.

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

Оглавление:

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

1. Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
2. Снимаем колесо. Для этого откручиваем крепежные болты.
3. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
4. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
5. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
6. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
7. Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
8. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
9. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
10. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Устранение деформации деталей

При изгибе любого элемента есть два пути:

1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Многим людям интересно, как сделать съемник рулевых наконечников своими руками. Конечно, можно купить приспособление, но гораздо лучше сделать его самостоятельно. Благо собрать подобный инструмент можно в любом гараже, причем, для этого не придется тратиться, все уже имеется в наличии. А, как известно, автолюбители стремятся сэкономить на ремонте. Зачастую, изобретать подобное приходится при необходимости срочного ремонта, когда просто необходимо снять тягу, но под руками нет ничего, подходящего под описание заводского съемника. Да и не только в этом случае имеет смысл занятия рукоделием.

Как правило, самодельные приспособления более надежны. Для их изготовления используется только качественный материал. Да и делается все на совесть.

Содержание

Зачем нужен?

Как сделать съемник рулевых наконечников своими руками? Этот вопрос возникает у людей, которые столкнулись с необходимостью его использования. Но, далеко не все знают, зачем нужен этот инструмент. Хотя, его использование продлевает срок службы рулевого управления. Ведь при отсутствии съемника приходится использовать молоток. Отстукивая тягу, постепенно вы ее срываете с места. При этом, образуется вибрация, которая отрицательно сказывается на рулевой рейке. Но, не только этот факт заставляет использовать съемники.

Отстукивание молотком, довольно долгое и выматывающее занятие. В то время, как съемником это можно сделать за несколько минут. Так значительно ускоряется процесс работы. Что в конечном итоге сохранит вам время и нервы.

Как сделать?

Для изготовления съемника вам могут потребоваться некоторые инструменты. Что нужно будет использовать, зависит от конструкции.

Также потребуется подходящее железо. А также гайки и болты. Некоторые работы проще всего производить, зажав заготовку в слесарных тисках.

Среди многих конструкций клин является самым простым вариантом. Он представляет собой тонкий с одной стороны, утолщающийся к другой конец металла. При этом, с тонкой стороны имеется выемка под палец. Применяется это приспособление следующим образом. Оно тонким концом надставляется в щель между ухом поворотного кулака и шарниром рулевого наконечника, после чего.

Клин с помощью молотка забивают туда. По мере продвижения наконечник будет выдвигаться из уха. Сделать приспособление можно из любого подходящего куска железа, выточив или вырезав проем под палец.

Винтовой съемник

Это более сложное приспособление. Для его изготовления вам придется воспользоваться сварочным аппаратом. Само по себе это приспособление работает, путем закручивания гайки в обрезанном с одной стороны цилиндре. Таким образом, палец с минимальными усилиями выдавливается из посадочного гнезда. Сделать такую приблуду можно так:

• Находим подходящий цилиндр, он должен быть сделан из металла толщиной 2-4 миллиметра. С одной стороны нужно вырезать полосу на всю длину цилиндра, ее толщина должна быть не более 3 сантиметров;
• Далее, из хорошей железной пластины вырезается подходящий по диаметру круг. В нем вырезают выемку. Она должна совпадать с пустой полосой цилиндра. После чего, заготовку приваривают к одному из торцов цилиндра;
• Берем довольно толстую пластину железа. Желательно не меньше 5 миллиметров. И также вырезаем из нее круг. В его середине высверливается отверстие (10). В нем нужно будет нарезать резьбу. Получившуюся деталь привариваем к свободному концу цилиндра;
• Остается вкрутить в отверстие подходящий болт, и приспособление готово к употреблению.

Особенности демонтажа

Какой бы хороший инструмент в ваших руках не был, им нужно правильно воспользоваться. Иначе, толку не будет никакого. Важно правильно подготовить к ремонту рычаг. Во время эксплуатации, соединение поворотного кулака и пальца рулевого наконечника подвергается воздействию химических реагентов, находящихся на дороге. Также, в резьбовое соединение попадает пыль и песок. Все это приводит к прикипанию деталей. Чтобы не мучиться с их разборкой, нужно перед работой их зачистить.

Делается это с помощью металлической щетки. Счистив грязь, соединение обильно смачивают проникающей смазкой. Производить эти действия нужно за несколько часов до ремонта, чтобы смазка разъела достаточное количество ржавчины.

Заключение. Для полноценного ремонта автомобиля имеется большое количество приспособлений. Все они облегчают работу. При этом, водители часто задаются вопросом, как сделать съемник рулевых наконечников своими руками. Ведь продающиеся в магазине варианты не слишком надежны, что делает ремонт лотереей, риск сломать инструмент достаточно большой.

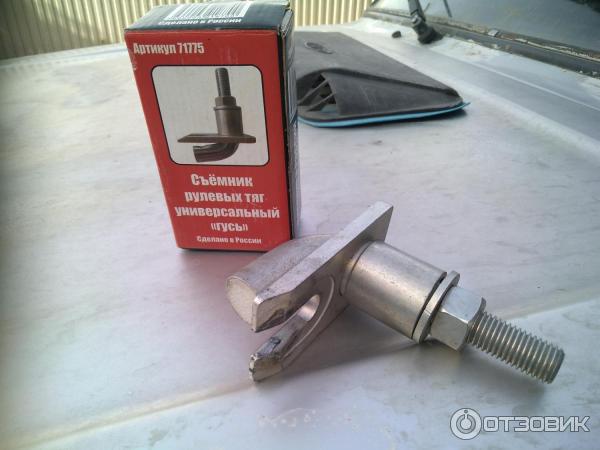

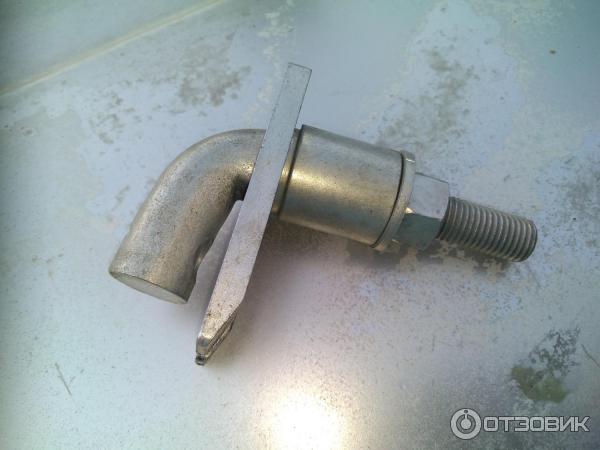

Отзыв: Съемник рулевых тяг универсальный «Гусь» 71775 — Со своей работой справился

Стоимость этого «Гуся» всего 290 рублей, в принципе во время работы эта штуковина сократила мне кучу времени, раньше я снимал наконечники при помощи молотка или кувалды, само собой после чего было невозможно использовать бывшие в употреблении запчасти в хозяйственных целях, но данный съемник сохраняет резьбу конусного пальца, но на 3 наконечник ах из 6 съемник порвал пыльник, но само собой не без этого, ведь главной его задачей было именно снять старый наконечник чтобы поставить новый, а если нет, то пыльник можно купить и отдельно, вещ то копеешная.

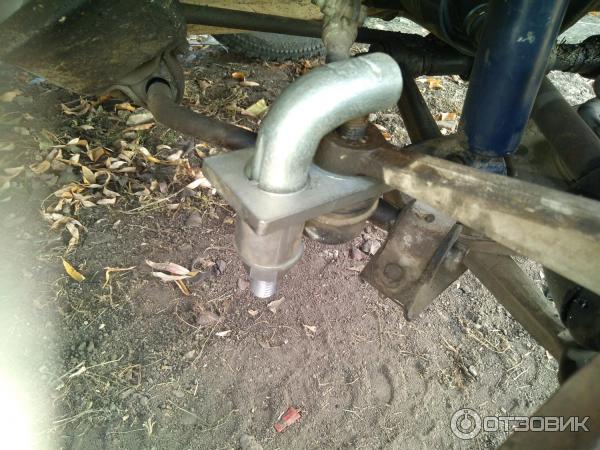

Ну что то мы немного отошли от темы, давайте по порядку, для применения необходимо сначала забить между шарниром и сошкой металлическую пластину, после чего вставить в отверстие пластины железку, похожую на букву «Г» и упереть её углублением в палец наконечник, ну и само собой стянуть все это гайкой, вот на фото в принципе все видно.

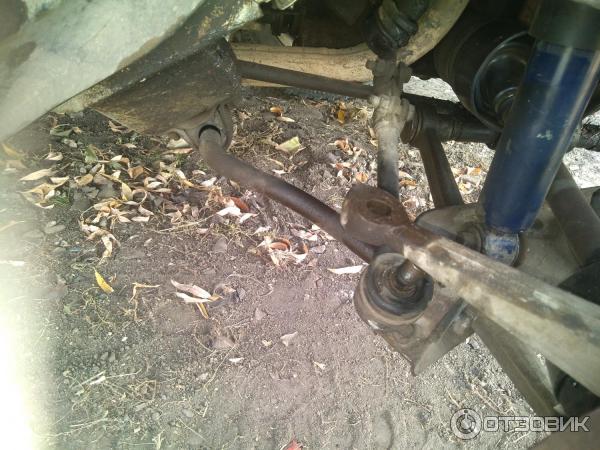

Ну вот в принципе и все, теперь тянем до характерно го звонкого щелчка, или можно помочь молотком, лёгким ударом, чтобы не тянуть с бешеной силой, я бил по голове гуся.

Вот в принципе и все, для домашнего использования съемник пригодился, я думаю поможет ещё не раз, в этом я больше чем уверен, само собой я ещё не пробовал снимать им шаровые опоры, но думаю он и тут справится со свистом.

Метал хоть и не каленный, но тем не менее довольно прочный и сильную нагрузку держит на ура.
В общем штука меня реально сегодня выучила и поставить плохую оценку я просто не могу, ну не увидел я в ней недостатков, так что оценка в пять звёзд заслуженная.

ТО 100 000 км. 2 серия. Замена рулевой тяги и наконечника

Для замены были приобретены запчасти:
1. Рулевая тяга original subaru 31160AE000 — 3 150 руб;
2. Стопорная шайба рулевой тяги original subaru 34127AE000 — 430 руб;
3. Хомут правого пыльника рейки original subaru 34128AE010 — 140 руб;
4. Рулевой наконечник original subaru 34161SA001 — 2 200 руб;
5. Гайка рулевого наконечника original subaru 023212010 — 60 руб;
6. Шплинт гайки рулевого наконечника — 20 руб;
Итого: 6 000 руб.

Собственно процедура снятия:
1. Поддомкратил переднюю часть, подложил упоры и страховку;
2. Снял передние колеса (снял оба, потому что еще стабилизатор откручивать и менять линки и втулки);
3. Залил все нужные гайки WD-40;

Подготовка… wd-40 работает…

Так как съемник рулевых тяг не проходит через рулевой наконечник, придется сначала снять наконечник, потом одеть съемник на рулевую тягу и открутить ее…

Съемник рулевых тяг Через наконечник съемник не проходит…

4. Головка на 19 мм + вороток и вот, гайка рулевого наконечника откручена;
5. Ключ на 13 — держим рулевую тягу, ключ на 19 ослабляем контргайку наконечника;
6. Съемником рулевых наконечников и шаровых, выдавливаем наконечник из ступицы;
7. Спокойно выкручиваем наконечник, придерживая тягу;
8. Скручиваем с тяги фиксирующую гайку наконечника (она будет мешать снимать пыльник);
9. Снимаем внутренний хомут пыльника (хомут на выброс);
10. Снимаем внешний хомут (его вполне можно использовать повторно);
11. Снимаем пыльник — моем проверяем на повреждение и состояние — целый;
12. Разгибаем стопорную шайбу на шаровой рулевой тяги;
13. Используя съемник рулевых тяг, срываем тягу, далее она легко откручивается руками;
…долго не мог приспособить съемник, получилось только снизу с воротком и без удлинителя (он должен зацепляться за выступы на шаровой)…

Немного схем для вдохновения… Гайка чуть живая Головка и вороток Вот и нет гайки … процесс … Съемник — отличная вещь! Легко и непринужденно… Наконечник следом… Старый хомут долой (подтеки от wd-40) Готово — ни пыльника ни гайки … Помойка и проверка пыльника :)) Инструмент для снятия (откручивания) рулевой тяги Собственно…

Тяга буквально болтается в шаровой и стучит — новая жесткая.
Наконечник тоже болтается во все стороны — новый жесткий.

Видно как шаровая болтается на старой и новой тягах Старый наконечник болтается как х… в стакане Новый наконечник не сдвинуть…

Собираем обратно:
1. Одеваем на рулевую тягу новую стопорную шайбу;
2. Аккуратно закручиваем тягу до упора (от руки), придерживая шайбу так, чтобы она попала "ушами" в пазы на рулевой рейке;
3. Используя съемник, аккуратно затягиваем тягу до упора (дальше там крутить некуда, все видно);
4. Загибаем края стопорной шайбы;
5. Одеваем на пыльник новый внутренний хомут;
6. Ставим на место пыльник, проверяем чтобы сел точно по месту;
7. Используя спецклещи, зажимаем внутренний хомут;
8. Сравнив диаметр старого и нового внешнего хомута, решил поставить новый (был в запасах);
9. Накручиваем контргайку на рулевую тягу, оставляя 1,5 см до конца резьбы;
10. Накручиваем рулевой наконечник на тягу до контргайки;
11. Вставляем рулевой наконечник в ступицу и закручиваем гайку (я замерял высоту резьбы наконечника и совпадение отверстий);
12. Затягиваем контргайку на тяге;
13. Проверяем затяжку на гайке наконечника и вставляем шплинт;

Стопорная шайба на тяге Тяга на месте Затянута и процесс загнутия :))) шайбы… Пыльник к установке готов Видно что старый хомут подустал… Пыльник на месте Наконечник на месте… Все готово… Новая гайка и шплинт

Какие съёмники эффективны при замене шаровых опор и рулевых тяг.

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

1. Винтовые;
2. Рычажные.

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Диагностика шаровой опоры

Для такого занятия есть несколько вариантов:

• Первый вариант – регулярно посещать любимую станцию технического обслуживания и делать там диагностику ходовой части. Цена диагностики обычно около 150 рублей.
• Второй вариант сделать эту диагностику своими руками. Вот как это делается.
• Подставьте под автомобиль домкрат, приподнимите так, чтобы колесо оторвалось от земли.
• Подставьте что-то под автомобиль – не осуществляйте работы на поддомкраченном автомобиле.
• Возьмитесь за колесо сверху и снизу.
• Совершайте резкие движения – пошатайте колесо. Верх отталкивайте от себя, а низ на себя и наоборот.
• Во время шатания колеса будет слышен глухой стук.
• Попросите товарища пошатать колесо, а сами положите два пальца на соединение шаровой опоры и рычага подвески(см.Ремонт подвески — как выполнить правильно).
• Если шаровая опора вышла из строя, то будет слышна вибрация в месте приложения пальцев.

Пошатайте колесо

Помните. Шаровая опора не обязательно меняется в паре.

Можно также сделать предположения на износ шаровой по следующим причинам:

• По ровной дороге автомобиль движется не устойчиво. Если разболтались шаровые опоры это вполне возможно.
• Резина на передних колесах имеет значительный неравномерный износ. Хотя это может быть неправильная установка углов развала-схождения, это и не исключает износ шаровой опоры.
• При попадании колесом автомобиля в ямку слышен глухой стук – это говорит о том, что на вашем ВАЗ 2110 шаровые пришли в негодность.
• Рулевое колесо стал тяжелее поворачиваться.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать автомобиль, полезные советы

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Делать или купить?

Съемники наконечников шаровых опор для отечественных автомобилей стоят не дороже 1000 р. Приобрести приспособление можно в любом магазине. Отсюда выходит, что инструмент легче и проще приобрести. Для изготовления даже самого простого инструмента нужны заготовки, специальные гайки и болты с большим шагом резьбы.

Приобрести готовый инструмент проще и потому, что это экономит время. Вам не придется заниматься лишними делами. Возможно, покупка приспособления и обойдется немного дороже, но тогда нет необходимости тратить силы и время на изготовление инструмента.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Инструменты и материалы

Для изготовления устройства понадобятся следующие инструменты (список примерный, и зависит исключительно от конструкции и особенностей съемника):

• тиски;
• метчики и плашки;
• сварочный аппарат;
• дрель;
• болгарка.

Для приспособления необходимо подобрать подходящее прочное железо, несколько болтов и гаек. Опишем распространенные конструкции съемников, которые пользуются популярностью у автовладельцев при самостоятельном изготовлении. Заметим, что по своей функциональности они ничем не отличаются от заводских устройств, даже во многом их превосходят.

Такая конструкция считается наиболее простой в изготовлении. Принцип ее работы основан на знаменитой пословице «клин клином вышибают». Клиновидный съемник представляет тонкую пластинку из прочного металла, которая утолщена с одной из сторон. На узкой стороне приспособления выточена специальная выемка под палец.

Демонтаж пальцев рулевых наконечников при помощи клина осуществляется так: тонкая сторона съемника забивается ударами молотка в щель между шарниром наконечника и поворотным кулаком. По мере продвижения приспособления, наконечник рулевой тяги будет постепенно освобождаться, пока месть полностью не выдвинется из уха. Изготовить съемник клиновидной конструкции можно из любого прочного металлического листа, высверлив либо выточив в нем канавку под палец.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2\’\’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как купить оригинальные машины редких марок?

Как съемник может облегчить процесс демонтажа тяг рулевого управления?

Это один из основных вопросов интересующий большинство автомобилистов, которым приходится (или придется) воспользоваться этим устройством. Увы, но не все знают о существовании подобного приспособления, значительно продлевающего эксплуатационный период рулевого управления. При отсутствии этого инструмента, для демонтажа рулевых тяг приходится пользоваться молотком, а это негативно отразится на функционировании всей системы. Удары молотком вызывают вибрацию рейки, вследствие чего нарушается ее баланс.

Варварский способ демонтажа наконечников при помощи молотка отнимает много усилий и времени. При помощи этого приспособления все можно сделать за считанные минуты. Таким образом, облегчается рабочий процесс, и полностью исключаются повреждение деталей.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.
