Как снять пластик на торпеде шевроле лачетти

  • автор:

Демонтаж торпедо Chevrolet Lacetti хетчбек / универсал

Честно, я не думал писать запись про снятие торпедо. Планировал просто в тексте основной записи про замену верхней накладки торпедо дать ссылки на найденные записи — Снятие торпеды и замена радиатора печки товарища TihonAlekseevich и Снятие панели (торпедо) Шевлоле Лачетти товарища Pavlik61 , за что им большое спасибо.
Но я бы хотел изложить по-своему и дополнить некоторые моменты, без которых снять торпедо лично у меня не получилось. Фото будет минимум, только важные.

Есть вариант снимать торпедо целиком с трубой усилителя и подторпедной проводкой. Кому-то так легче. Я побоялся лезть в огромное количество разъёмов. Я снимал лишь саму пластиковую кожуру торпедо.

Фото в бортжурнале Chevrolet Lacetti SW

1. ФОТОГРАФИРУЙТЕ ВСЕ ДЕЙСТВИЯ ПО ПОРЯДКУ. Пусть будет сто фоток, но это реально поможет в процессе обратной сборки вспомнить где какой крепёж был.
2. Отключить аккумулятор
3. Снять накладки передник стоек, накладку часов, открутить часы и отсоединить разъём. Накладку просто сильно тянуть вверх, держится на двух клипсах-защелках.
4. Снять бардачок и металлическую планку под бардачком (5 и 4 винта соответственно и разъём подсветки бардачка)
5. Снять центральную накладку торпедо (с кнопкой аварийки) и снять магнитолу. Отлично расписал односельчанин Adelr в записи Инструкция по снятию центральной консоли. Только хочу добавить — ну не портите вы ножами и прочими съёмниками ни саму накладку кондиционера ни пластик нижней части торпедо! Накладка прекрасно выдавливается изнутри пальцами для снятом бардачке.

Фото в бортжурнале Chevrolet Lacetti SW

6. Отсоединить разъём подушки безопасности пассажира. Вроде элементарное дело, однако я долго возился пока не понял как разъединить… Снимается в три движения — сдвинуть фиксатор вправо, нажать на фиксатор справа, отсоединить разъём.

Фото в бортжурнале Chevrolet Lacetti SW

7. Снять накладку блока салонных предохранителей слева и зеркальную такую же справа, панельку регулировки уровня СТГ и яркости подсветки салона, пластиковую накладку коленного буфера и сам коленный буфер. Сложность при снятии накладки — это рычаг открывания замка капота. Нужно открутить все винты, и слегка отгибая накладку освободить место для того чтобы просунуть руку и тонкой отверткой изнутри надавить на фиксатор ручки открывания замка капота.

8. Разъединить верхнюю и нижнюю части кожуха рулевой колонки, снять накладку панели приборов, саму панель приборов и правую накладку торпедо. Накладка панели приборов держится на клипсах/защелках и двух саморезах, правая накладка над бардачком — на клипсах/защелках и двух саморезах изнутри (просунуть голову в район бардачка, сама панель приборов — на двух саморезах.

10. Откинуть рулевую колонку на сидение (откручивать пластину крепления рулевой колонки к моторному щиту и снимать её целиком ни к чему). Крепится двумя гайками на шпильки под приборной панелью.

Фото в бортжурнале Chevrolet Lacetti SW

11. Открутить крепёж торпедо:

Фото в бортжурнале Chevrolet Lacetti SW Дополненная картинка из руководства www.chevrolet-lacetti.dv13.ru/kuzov/snyatie-paneli-priborov/

11.1 Саморезы №1 15шт (общее количество саморезов, в том числе и снятых ранее). Самый сложный из них спрятан внутри торпедо в районе центрального воздуховода, его видно через окно от снятых часов, откручивать изнутри торпедо лёжа на спине башкой в педали. И есть еще по три самореза под накладкой блока салонных предохранителей и на зеркальной правой стороне.
11.2 Болты №2 2шт крепления подушки безопасности пассажира к трубе усилителя торпедо.
11.3 Гайки №3 2шт крепления рулевой колонки (откручивали ранее)
11.4 Винты №4 2шт в углах под накладками передних стоек
11.5 Винты №5 2шт крепления магнитолы к трубе усилителя торпедо
11.6 Болты №6 4шт крепления нижней части торпедо к панели пола.

12. Помочь выйти торпедо. Вот тут-то я и споткнулся. Всё откручено, торпедо ходит вверх и вперёд на 5см, но вылезать из салона не хочет! Она просто упирается в лобовое стекло при подъёме вверх и не выходит. Дело в том, что к торпедо изнутри прикручены воздуховоды, и там где воздуховоды прилегают к печке они цепляются за трубу усилителя. Если тянуть торпедо целиком, они не выходят из зацепления. Нужно выдавить вверх сами воздуховоды через окно от центральной накладки.

Теперь торпедо вынуто из салона. Имеем вот такой прозаический вид. Если подключить приборку, кнопку аварийки, магнитолу и блок кондиционера/климата — можно спокойно и комфортно ездить (езжу уже три дня).

Фото в бортжурнале Chevrolet Lacetti SW

До кучи еще приведу и точки крепления труды усилителя торпедо (вдруг кому нужно снимать её целиком с проводкой, при замене радиатора печки к примеру или обработке моторного щита).

Снятие нижней облицовки панели приборов

Нижнюю облицовку панели приборов снимаем для доступа к жгутам электропроводки, расположенным в нижней части панели, при снятии троса привода замка капота, а также при снятии самой панели приборов.

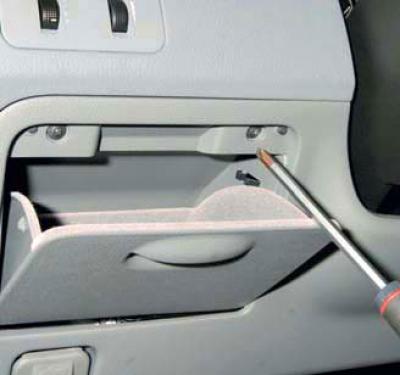

Открыв ящик для монет, крестообразной отверткой отворачиваем два самореза.

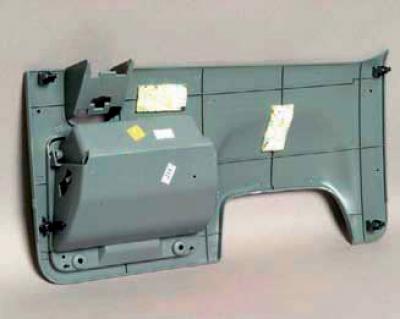

Преодолевая сопротивление трех фиксаторов, отводим нижнюю облицовку от панели приборов.

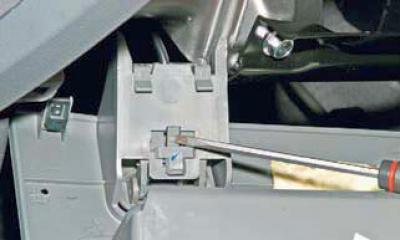

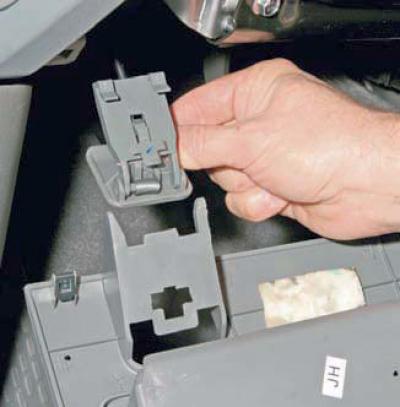

освобождаем рукоятку привода замка капота.

Устанавливаем нижнюю облицовку панели приборов в обратной последовательности.

Снятие нижней облицовки панели приборов

Нижнюю облицовку панели приборов снимаем для доступа к жгутам электропроводки, расположенным в нижней части панели, при снятии троса привода замка капота, а также при снятии самой панели приборов.

Снятие нижней облицовки панели приборов Шевроле Лачетти

Открыв ящик для монет, крестообразной отверткой отворачиваем два самореза.
Преодолевая сопротивление трех фиксаторов, отводим нижнюю облицовку от панели приборов.

Снятие нижней облицовки панели приборов Шевроле Лачетти

Снятие нижней облицовки панели приборов Шевроле Лачетти

Снятие нижней облицовки панели приборов Шевроле Лачетти

освобождаем рукоятку привода замка капота.
Устанавливаем нижнюю облицовку панели приборов в обратной последовательности.

Как снять пластик на торпеде шевроле лачетти

Демонтаж торпедо Chevrolet Lacetti хетчбек / универсал

Честно, я не думал писать запись про снятие торпедо. Планировал просто в тексте основной записи про замену верхней накладки торпедо дать ссылки на найденные записи — Снятие торпеды и замена радиатора печки товарища TihonAlekseevich и Снятие панели (торпедо) Шевлоле Лачетти товарища Pavlik61 , за что им большое спасибо.
Но я бы хотел изложить по-своему и дополнить некоторые моменты, без которых снять торпедо лично у меня не получилось. Фото будет минимум, только важные.

Есть вариант снимать торпедо целиком с трубой усилителя и подторпедной проводкой. Кому-то так легче. Я побоялся лезть в огромное количество разъёмов. Я снимал лишь саму пластиковую кожуру торпедо.

1. ФОТОГРАФИРУЙТЕ ВСЕ ДЕЙСТВИЯ ПО ПОРЯДКУ. Пусть будет сто фоток, но это реально поможет в процессе обратной сборки вспомнить где какой крепёж был.
2. Отключить аккумулятор
3. Снять накладки передник стоек, накладку часов, открутить часы и отсоединить разъём. Накладку просто сильно тянуть вверх, держится на двух клипсах-защелках.
4. Снять бардачок и металлическую планку под бардачком (5 и 4 винта соответственно и разъём подсветки бардачка)
5. Снять центральную накладку торпедо (с кнопкой аварийки) и снять магнитолу. Отлично расписал односельчанин Adelr в записи Инструкция по снятию центральной консоли. Только хочу добавить — ну не портите вы ножами и прочими съёмниками ни саму накладку кондиционера ни пластик нижней части торпедо! Накладка прекрасно выдавливается изнутри пальцами для снятом бардачке.

6. Отсоединить разъём подушки безопасности пассажира. Вроде элементарное дело, однако я долго возился пока не понял как разъединить… Снимается в три движения — сдвинуть фиксатор вправо, нажать на фиксатор справа, отсоединить разъём.

7. Снять накладку блока салонных предохранителей слева и зеркальную такую же справа, панельку регулировки уровня СТГ и яркости подсветки салона, пластиковую накладку коленного буфера и сам коленный буфер. Сложность при снятии накладки — это рычаг открывания замка капота. Нужно открутить все винты, и слегка отгибая накладку освободить место для того чтобы просунуть руку и тонкой отверткой изнутри надавить на фиксатор ручки открывания замка капота.

8. Разъединить верхнюю и нижнюю части кожуха рулевой колонки, снять накладку панели приборов, саму панель приборов и правую накладку торпедо. Накладка панели приборов держится на клипсах/защелках и двух саморезах, правая накладка над бардачком — на клипсах/защелках и двух саморезах изнутри (просунуть голову в район бардачка, сама панель приборов — на двух саморезах.

10. Откинуть рулевую колонку на сидение (откручивать пластину крепления рулевой колонки к моторному щиту и снимать её целиком ни к чему). Крепится двумя гайками на шпильки под приборной панелью.

11. Открутить крепёж торпедо:

11.1 Саморезы №1 15шт (общее количество саморезов, в том числе и снятых ранее). Самый сложный из них спрятан внутри торпедо в районе центрального воздуховода, его видно через окно от снятых часов, откручивать изнутри торпедо лёжа на спине башкой в педали. И есть еще по три самореза под накладкой блока салонных предохранителей и на зеркальной правой стороне.
11.2 Болты №2 2шт крепления подушки безопасности пассажира к трубе усилителя торпедо.
11.3 Гайки №3 2шт крепления рулевой колонки (откручивали ранее)
11.4 Винты №4 2шт в углах под накладками передних стоек
11.5 Винты №5 2шт крепления магнитолы к трубе усилителя торпедо
11.6 Болты №6 4шт крепления нижней части торпедо к панели пола.

12. Помочь выйти торпедо. Вот тут-то я и споткнулся. Всё откручено, торпедо ходит вверх и вперёд на 5см, но вылезать из салона не хочет! Она просто упирается в лобовое стекло при подъёме вверх и не выходит. Дело в том, что к торпедо изнутри прикручены воздуховоды, и там где воздуховоды прилегают к печке они цепляются за трубу усилителя. Если тянуть торпедо целиком, они не выходят из зацепления. Нужно выдавить вверх сами воздуховоды через окно от центральной накладки.

Теперь торпедо вынуто из салона. Имеем вот такой прозаический вид. Если подключить приборку, кнопку аварийки, магнитолу и блок кондиционера/климата — можно спокойно и комфортно ездить (езжу уже три дня).

До кучи еще приведу и точки крепления труды усилителя торпедо (вдруг кому нужно снимать её целиком с проводкой, при замене радиатора печки к примеру или обработке моторного щита).

Снятие и установка центральной консоли Chevrolet Lacetti 2004 — 2013

Итак, накатаю примерную инструкцию
Все проходит в 2 этапа: снятия центральной консоли и, соответственно.

Нашу центральную панель держат 2 тросика: управление заслонкой направления обдува (салон -ноги — лобовуха) и регулятор температуры обдува. Их нужно отсоединить. Делаем следующее:

1. СНИМАЕМ БАРАДЧОК:
3 самореза сверху (при открытом бардачке) + 2 самореза снизу. Ничего сложного.

3 самореза наверху

2 самореза внизу

2. ОТСОЕДИНЯЕМ ТРОСИКИ ОТОПЛЕНИЯ:
От переключателей управления отоплением/вентиляции идут тросики к белой пластиковой шестеренке. Их соответственно две: Один с водительской стороны, другой с пассажирской. Со стороны пассажирской проблем не возникнет. Все доступно!

Та самая "шестеренка" (пассажирская сторона)

Но вот со стороны водительской…с ним немного сложнее. Прицеплен он конечно точно так же, но находится глубоко. Вам придется забраться под руль и действовать лежа на спине. Без фонарика не обойтись. Так что неудобства есть, но в принципе НИЧЕГО СЛОЖНОГО!

Шестеренка с водительской стороны, под рулем

Итак, процесс снятия…
К каждой такой шестеренке подходит тросик привода. он как водится в пластиковом кожухе. Пластиковый кожух на прикрепленной защелке крепится к держателю на стенке, а на конце тросика колечко — оно соответственно нацеплено на "пимпочку" на шестеренке
Проще сначала снять его с крепления №1, а уже потом с крепления № 2. Крепление № 1 отстегивается вращательным движением (показано на рисунке).

Очередность снятия тросика (пассажирская сторона)

Очередность снятия тросика (водительская сторона)

Застегивается соответственно также, только в обратную сторону

Фото снятого тросика:

…теперь центральную консоль ничего не сковывает и можно приступить к след. этапу…

3.СНИМАЕМ ЦЕНТРАЛЬНУЮ КОНСОЛЬ:
Крепится она на 6 защелках (фото ниже).

Мой совет — начать отстегивать снизу и с защелки справа. Для этого берем обычный кухонный нож, или что – то похожее и аккуратненько подцепляем край панели и оттягиваем на себя (кстати, можно со стороны снятого бардачка просунуть туда руку и надавить на панель изнутри — легче будет). Нижняя часть отстегнулась и продев в щель отвертку поднимаемся выше отстегивая защелки одну за другой.

панель ничего не держит, двигаемся дальше

Тянем центральную консоль на себя и отсоединяем провода аварийной сигнализации, часов, включение печки, рециркуляции в салоне и обогрева заднего стекла. Спутать их не получится, все разные. Тупо отстегивайте.

5. Вот и все!
Теперь можно смело приступать к МОНТАЖУ ГОЛОВНОГО УСТРОЙСТВА.

Снятие нижней облицовки панели приборов Шевроле Лачетти

Нижнюю облицовку панели приборов снимаем для доступа к жгутам электропроводки, расположенным в нижней части панели, при снятии троса привода замка капота, а также при снятии самой панели приборов.

Снятие нижней облицовки панели приборов Шевроле Лачетти

Открыв ящик для монет, крестообразной отверткой отворачиваем два самореза.
Преодолевая сопротивление трех фиксаторов, отводим нижнюю облицовку от панели приборов.

Снятие нижней облицовки панели приборов Шевроле Лачетти

Снятие нижней облицовки панели приборов Шевроле Лачетти

Снятие нижней облицовки панели приборов Шевроле Лачетти

освобождаем рукоятку привода замка капота.
Устанавливаем нижнюю облицовку панели приборов в обратной последовательности.
