Регулировка клапанных зазоров
1. Отсоедините шланг сапуна, затем снимите кожух воздушного фильтра.
2. Снимите крышку головки цилиндров.
Примечание: При установке крышки головки цилиндров см. п. «Установка».
3. Снимите верхнюю крышку.

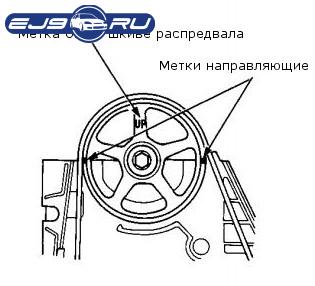

4. Установите поршень цилиндра №1 в ВМТ в такте сжатия. Метка «UP» (верх) на шкиве распределительного вала должна находиться сверху, а метки ВМТ должны совместиться с верхней поверхностью головки цилиндров.
5. Выполните регулировку клапанов на цилиндре №1:
- Впуск: 0,20 мм±0,02 мм
- Выпуск: 0,25 мм±0,02 мм
Примечание: Не перетягивайте контргайки, поскольку коромысла изготовлены из алюминия.
8. Проверните коленчатый вал на 180″ против часовой стрелки (шкив распределительного вала проворачивается на 90°). Метка «UP» (верх) должна находиться со стороны выпуска. Отрегулируйте клапаны на цилиндре №3.
9. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №4 в ВМТ. Снова покажутся оба выреза ВМТ. Отрегулируйте клапаны на цилиндре №4.
10. Проверните коленчатый вал на 180° против часовой стрелки и подведите поршень цилиндра №2 в ВМТ. Метка «UP» (верх) должна находиться со стороны впуска. Отрегулируйте клапаны на цилиндре №2.
Регулировка клапанов на Accord 7
В процессе эксплуатации Accord 7 автовладелец может заметить специфичный звук «стука клапанов» из подкапотного пространства.
Данный симптом говорит о необходимости отрегулировать тепловой зазор.
В противном случае мощность двигателя уменьшится, расход топлива вырастет, а износ силовой установки увеличится.
Периодичность необходимости регулировки
Процедура регулировки теплового зазора клапанов согласно рекомендациям официальных дилеров, должна проводится каждые 45 тыс. км. Отзывы автовладельцев по данному поводу весьма разнятся. Часть водителей считает, что регулировка необходима через 30 тысяч км.
Остальные автовладельцы предпочитают не снимать клапанную крышку до 90-100 тыс. км. Провести регулировку теплового зазора раньше срока необходимо если:
- слышно характерный стук клапанов из подкапотного пространства;
- компрессия упала;
- снижение мощности двигателя;
- неравномерная компрессия между цилиндрами;
- слышно хлопки в выпускной коллектор.
Требуемые инструменты
Для того, чтобы выполнить регулировку теплового зазора клапанов на Хонда Аккорд 7, потребуются инструменты, приведенные в таблице ниже.
| Наименование | Примечание |
|---|---|
| Ключ | «на 10», «на 19» |
| Отвертка | С плоским, прочным жалом |
| Щупы | «на 0.25», «на 0.30» |
| Головка с удлинителем | «на 19» |
Процесс регулировки теплового зазора клапанов
Цена за настройку зазора у официального дилера начинается от 2500 рублей. Произвести данную операцию не сложно своими руками. Регулировка теплового зазора на автомобилях Accord 7 с двигателями на 2.0 и 2.4 литра производится согласно инструкции приведенной ниже.
- Открыть капот.
- Открутить крепления декоративной крышки силового агрегата.
- Демонтировать декоративную крышку мотора.
- Открутить крепление катушек зажигания.
- Демонтировать катушки со свечей.
- Выкрутить свечи.
- Снять все провода и шланги, мешающие демонтажу клапанной крышки.
- Открутить крепления клапанной крышки и демонтировать ее.
- Регулировку необходимо начинать с первого цилиндра. Его расположение показано на схематическом изображении ниже.
- Захватив ключом «на 19» болт шкива насоса гидроусилителя руля, необходимо начать вращать его.

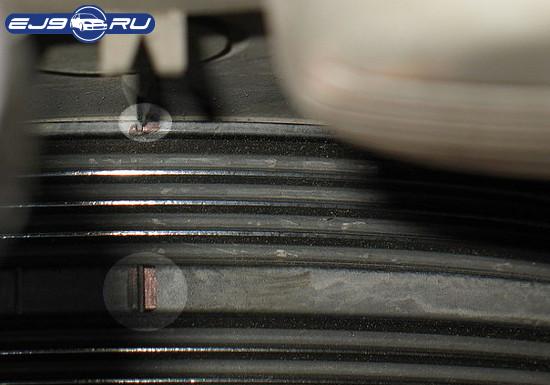

- Выставить метки, как показано на изображении ниже.
- При помощи щупа проконтролировать зазор.
- При отклонении теплового зазора от нормы, необходимо ослабить контргайку и вращением регулировочного винта настроить требуемый зазор. По завершении операции требуется затянуть контргайку.
- По окончании регулировки первого цилиндра следует провернуть шестерню распредвала на 90°. После этого поршень третьего цилиндра окажется в ВМТ. Тепловой зазор необходимо проконтролировать и отрегулировать аналогично первому цилиндру.
- Дальнейшими поворачиваниями шестерни распределительного вала на 90° выставить ВМТ в 4 и 2 цилиндре. Контроль и регулировка теплового зазора клапанов для всех цилиндров аналогична.
- По завершению регулировки необходимо собрать все в обратном порядке. При этом является обязательным установка новой прокладки клапанной крышки.
- Произвести пробный запуск двигателя. Никаких посторонних звуков из подкапотного пространства исходить не должно.
Рекомендации по регулировке теплового зазора клапанов
Согласно мануалу, выставлять метки шестерен распредвала рекомендуется при помощи вращения болта крепления шкива коленвала. Делать это весьма неудобно, так как для этих целей необходимо демонтировать правое переднее колесо и декоративный кожух. Автовладельцы нашли более удобный метод выставления меток. Для этих целей подходит крепление шкива гидроусилителя руля. При этом ключ для обоих вариантов требуется одинаковый — «на 19».
Наиболее опытные автовладельцы рекомендуют для выставления ВМТ ориентироваться не на метки на шестернях, а на положение толкателей. Они должны смотреть друг на друга под углом 30°, как показано на изображениях ниже.
Регулировка клапанов (пошаговая инструкция)
Тепловые зазоры клапаов Honda рекомендует проверять каждые 40000 километров пробега. В случае их выхода за допустимые пределы — необходима регулировка.
Немного теории. Тепловой зазор — что это и зачем он нужен? Как известно, при нагревании все материалы расширяются. Не исключение и металл из которого сделан клапан. При нагреве клапан склонен удлинняться, причем выпускные клапана делают это сильнее, чем впускные, так как среда их работы — это постонно горячие газы, а впускные — каждый цикл охлаждаются свежим воздухом и прохладным бензином. Так вот чтобы после нагрева клапана он не упирался в коромысло и не оставался приоткрытым, в конструции ДВС заложен тепловой зазор в холодном состоянии, который при нагреве компенсирует удлиннение клапана. Тепловой зазор выпусного клапана всегда больше впускного по причине, изложенной выше.
Очень много современных двигателей имеют в своей конструкции гидрокомпенсаторы, которые позволяют не иметь теплового зазора, но Honda консервативна — зазоры есть и их надо проверять.
Для красноголового K20A тепловые зазоры должны укладываться а промежутки:
Впуск 0,21-0,25 мм
Выпуск 0,25-0,29 мм
Двигатель K20A6
Впуск 0,21-0,25 мм
Выпуск 0,28-0,32 мм
Двигатель K24A3
Впуск 0,21-0,25 мм
Выпуск 0,25-0,29 мм
Итак, приступим. Для начала следует позаботиться о чистоте рабочего пространства. Помыть двигатель или хотябы стыки клапанной крышки и головки — оттуда весь песок устремиться внутрь газораспределительного механизма (ГРМ), а это плохо. Потом откручиваем все что мешает — пластиковые накладки, катушки, кронштейны крепления топливных и вакуумных магистралей, ну и саму крышку. Оголяем ГРМ.
Ставим поршень первого цилиндра в ВМТ (верхняя мертвая точка), для чего крутим коленвал за гайку шкива приводного ремня. За правым колесом в защите есть для этого отверстие с резиновой заглушкой. Крутим при помощи головки на 19 в сторону, привычную для мотора — для К20А — по часовой стрелке.
Такое отверстие я встречал на всех хондах, которые приходилось регулировать. У 6 аккорда за левым колесом, у сивика тоже.
Свечи должны быть выкручены — иначе тяжело крутить. Итак, ставим поршень первого цилиндра в ВМТ. Отслеживаем метки на шестернях распредвалов. Стрелка на шестерне впускного распредвала должна указать вверх, риски обоих шестерней должны встретиться, а еще одна риска на выпускной шестерне должна встать на 12 часов (вверх тобишь).
Слева выпуск, риски на нем на 3 и на 12 часов, справа впуск — риска на 9 часов, стрелка на 12.
Если все сделано правильно, то кулачки распредвалов на 1 цилиндре примут такое положение. Да, кстати, цилиндры нумеруются от шестерней.
При таком положении все 4 клапана закрыты и не испытывают ни малейшего давления коромысел. Именно в этом положении и присутствует тепловой зазор. Если подергать коромысла руками, то его можно услышать. Если нет свободного хода — это плохой признак — клапан всегда приоткрыт.
Небольшое отступление. Для любого двигателя вовсе не обязательно знать про метки на шестернях и как они должны вставать для того чтобы найти нужное положение для регулировки. Можно опустить в свечной колодец достаточно длинный стержень, который упрется в поршент и будет торчать наружу. Поворачивая коленвал, смотрим за движением стержня и находим положение при котором он торчит максимально сильно. Таких положений два. Одно на такте выпуска — при этом поршень в верхней точке, но выпускные клапана открыты, а впускные уже готовы открыться — это положение не наше, крутим дальше и находим следующее верхнее положение поршня. Смотрим на кулачки распредвалов — они подняты над коромыслами — это наше положение. Ладно, дальше все по мануалу.
Вставляем шуп необходимой толшины в зазор между коромыслом и клапаном. Он должен входить и двигаться в зазоре с небольшим закусыванием. Ходит свободно или не входит — надо регулировать.
Щуп желательно проверить микрометром, что я и сделал до мероприятия. Выбор зазора тоже вопрос интересный. Слышал не из одних уст, что нужно стремиться к минимальному значению из вилки допуска. Самый минимум делать не решился, старался выставить на впуск 0,22, на выпуск 0,26
Итак регулируем. Понадобится шлицевая отвертка и ключ на 10. Ключ желательно трубчатый. Еще желательней такой как у меня, в который войдет отвертка.
Откручиваем контрогайку, крутим отверткой винт, одновременно двигаем щум в зазоре. Находим положение винта, при котором щуп ходит с сопротивлением, затягиваем котрогайку. Момент затяжки для моторов К24 и К20 Red Top — 20 Нм. Проверяем зазор еще раз. И так 4 клапана 1 цилиндра. Не забываем менять шуп переходя от впуска к выпуску).
Переходим в следующему цилиндру. Следующим будет 3-й. Да, поршень именно 3-го цилиндра будет в нужном положении, если поверныть коленвал на 180 градусов. Смотрим на метки.
Стрелка на впуске на 3 часа, риска на 12 часов. Риски на выпуске на 3 и 6 часов.
Смотрим на кулачки 3 цилиндра. Они смотрят друг на друга и немного вверх.
Стержень в свечном коложце для контроля
Выполняем процедуру регулировки для клапанов 3 цилиндра.
Поворачиваем коленвал еще на 180 по часовой. На очереди 4 цилиндр.
Стрелка впуска на 6 часов, риска на 3. Риски выпуска на 6 и 9 часов.
4 цилиндр готов
Выполняем процедуру регулировки для клапанов 4 цилиндра.
Поворачиваем коленвал еще на 180 по часовой. Теперь 2 цилиндр.
Стрелка на впуске на 9 часов, риска на 6. Риски выпуска — 9 и 12 часов.
2 цилиндр готов к регулировке
Регулируем клапана последнего, второго цилиндра. Все готово. Осталось собрать все как было.
При сборке рекомендуют менять прокладку крышки, но из своего опыта могу сказать, что хонды с пробегом до 150000 точно не сопливят и со старыми прокладками, если они до этого не сопливили и если правильно её поставить. А правильно — это очистить поверхность, намазать по капле герметика в указанные места (места поворотов и изгибов).
4 капли герметика
Прикручиваем крышку постепенно затягивая гайки в определенной последовательности.
последовательность затяжки
Усилие с каждым проходом увеличиваем. Последний проход — 12Nm.
Аааа, забыл. Регулировку надо производить на холодном двигателе. Мануал рекомендует меньше 38 градусов цельсия. Температура нашего тела 36,6, т.е., если прикасаясь к деталям двигателя вы не чувствуете тепло, то можно регулировать. Думаю что при минусовых температурах — не стОит.
Регулировка зазоров клапанов Honda Civic: методика и таблица
Под регулировкой зазоров клапанов понимается регулировка зазора между регулировочным винтов и торцом ножкой клапана с помощью регулировочного винта, который фиксируется контргайкой на нем. При недолжном зазоре, эффективность работы двигателя заметно снижается, как при малом, так и при большом зазоре. При слишком малых зазорах обычно со временем прогорают клапана. При больших зазорах, клапана должным образом не опускаются, не открываются, мощность двигателя значительно снижается и появляется характерный металлический звук. Зазоры для впускного и выпускного клапана разные. Размер щупа, если его нет в наборе — подбирается остальными щупами. Эта информация будет полезна для тех кто решит сделать капитальный ремонт двигателя Honda Civic.
Как отрегулировать зазоры клапанов двигателя Honda Civic: методика D14A4 D14A4
В двигателях D и B серии,и других серий тоже регулировка клапанов идентична. Регулировка происходит только на холодном двигателе! Снимаем крышку ГБЦ, снимаем защиту шкива распредвала. Воротком поворачиваем против часовой стрелки шкив коленвала, и выставляем его по метке ВМТ, так чтобы метка UP на распредвале была в верхнем положение как на рисунке. Это значит что сейчас первый цилиндр (то есть крайний правый) находится в верхней мертвой точке.
Гаечным ключем ослабляем контргайку, в зазор между клапаном и коромыслом устанавливаем нужный щуп, регулируем винт и затягиваем гайку. Щуп должен выходить из зазора с легким усилием. После регулировки первого цилиндра, поверните шкив колевала так, чтобы шкив распредвала повернулся ровно на 90 градусов. Приступаем к регулировке 3 цилиндра, после 4 , наконец, 2-го. Если прокладка крышки старая, течет или порвана поменяйте ее. Если прокладка достаточно новая, обезжириванием поверхность крышки и ГБЦ, ставим крышку и аккуратно затягиваем болты крышки 10нм (затяжка одной рукой, коротким воротком — трещоткой). Это вся технология регулировки тепловых зазоров клапанов. Для самой регулировки клапанов зазоров нам понадобятся:
