Что лучше распределенный впрыск или непосредственный

22

Системы подачи топлива бензиновых двигателей: какие бывают и в чем их особенности?

Тип системы подачи топлива, главным образом, зависит от типа двигателя, какой это мотор бензиновый или дизельный. Под системой подачи топлива понимают набор устройств, которые обеспечивают передачу топлива из бака в камеру сгорания.

1. Часть топливной рампы 2. Топливная рейка. 3. Крепление магистрали 4. Обратка 5. Топливный насос 6. Топливный фильтр 7—8. Топливные магистрали. 9. Форсунки (инжекторы).

Системы подачи топлива бензиновых двигателей

Задача топливной системы у бензиновых двигателей не только подавать топливо из бака в камеру сгорания, но и смешивать бензин с воздухом в правильной пропорции, которая обеспечить нужное воспламенение смеси в цилиндре, по сути — готовить эту смесь.

Приблизительно так выглядит карбюратор.

Механическое устройство, обычно устанавливаемое на впускной коллектор, которое при помощи бензонасоса и воздуха готовило смесь одновременно для всех цилиндров. При кажущейся простоте конструкции, карбюратор частенько доставлял много головной боли. Предложение написано в прошедшем времени, потому что такая топливная система сегодня не применяется даже самыми отсталыми автопроизводителями как правило в силу неэкологичности. Будучи лишенным множества датчиков, карбюратор регулярно ошибался в пропорциях и готовил непригодную смесь. В итоге мотор мог троить, заглохнуть или вообще не завестись. Самая безобидная проблема — завышенный расход топлива. Все сложности карбюратором решались его регулировкой, что утомляло.

Блок моновпрыска. Он не только визуально похож на карбюратор, но и отчасти схож с ним технологически.

Упрощенно, система моновпрыска по сути являлась развитием идеи карбюратора. Тоже единственный элемент, готовивший топливную смесь сразу для всех цилиндров. Ключевое отличие от карбюратора, что этот элемент был электронным. Это решение не задержалось на долго в автомобильной индустрии. В основном его имели автомобили конца 80-х, начала 90-х годов выпуска. По сравнению с карбюратором моновпрыск был более экономичен, но при этом также капризен и не слишком экологичен.

Распределенный впрыск

Расположенный приблизительно под углом в 45 градусов — форсунка (инжектор). осуществляющая впрыск топливной смеси.

Система распределенного впрыска — качественно иной уровень. В конце 90-х, начале 2000-х её ставили на автомобили премиум-класса, сегодня же это решение поголовно применяется на машинах начального и среднего ценовых диапазонов. Одно из важнейших конструктивных отличий в том, что при такой системе выделялась отдельная форсунка (инжектор) на каждый цилиндр. Таким образом у четырехцилиндрового двигателя их было четыре, у шести- — шесть, у восьми — восемь и т.д. Это позволило гораздо рачительнее использовать топливо, снизив расход бензина. Кроме того, в систему добавился ЭБУ (электронный блок управления). Он каждую секунду автоматически анализирует сотни параметров (обороты, положение педали газа и многое другое) и готовит топливную смесь из бензина и воздуха в подходящей пропорции. Это позволяет моторы быть энергоэффективным. Больше отдавать и меньше расходовать.

Непосредственный впрыск

На сегодняшний день — самая передовая система подачи топлива на бензиновых двигателях. Применяется на автомобилях среднего и высокого классов. По сравнению с распределенным впрыском она ещё сложнее и экономичнее, более требовательна к качеству топлива. В целом система непосредственного впрыска построена по тому же принципу, что и распределительного. Ключевое отличие в том, что при непосредственном впрыске форсунка входит прямо в цилиндр, в то время как при распределительном форсунка находится ещё во впускном коллекторе.

Комбинированная система

Обратите внимание, слева на обоих картинках показаны по две форсунки на цилиндр. Вверху, распределенный впрыск, ниже — непосредственный.

Комбинированная система — объединяет в себе решения от распределительного и непосредственного впрысков. При комбинированной системе на один цилиндр приходится сразу две форсунки. Это самая дорогая, самая энергоэффективная и самая сложная на сегодня система. Такое решения встречается только на дорогих автомобилях.

Распределенный или непосредственный впрыск (MPI или GDI). Какая разница и что лучше

Многие современные инжекторные двигатели оснащаются различной системой впрыска топлива. Уже давно ушел в историю моновпрыск, а тем более карбюратор, и сейчас остались два основных вида – это распределенный и непосредственный тип (на многих автомобилях они «скрыты» под аббревиатурами MPI и GDI). Однако простой обыватель реально не понимает в чем разница, а также — какой из них лучше. Сегодня мы закроем этот пробел в конце будет видео версия и голосование, так что читаем-смотрим-голосуем …

СОДЕРЖАНИЕ СТАТЬИ

Действительно пришел в салон смотришь на комплектации, а там сплошные MPI или GDI, могут быть еще и ТУРБО варианты. Начинаешь спрашивать консультанта, а он однозначно хвалит непосредственный впрыск, а вот распределенный (ну если уж денег не хватает). НО чем он так хорош то? Зачем переплачивать, и тратится именно на него?

Распределенный или многоточечный впрыск топлива

Начнем именно с него, все потому что он появился первым (перед своим оппонентом). Прототипы существовали еще на заре 20века, правда они были далеко от идеала и зачастую использовали механическое управление.

Сокращение MPI (Multi Point Injection) – многоточечный распределенный впрыск. По сути это и есть современный инжектор

Сейчас с развитием электроники карбюратор и прочие системы питания, которые были на заре, уходят в прошлое. Распределенный впрыск это электронная система питания, которая основана на инжекторах (от слова injection — впрыск), топливной рампе (куда они устанавливаются), электронном насосе (который крепится в баке). Все просто ЭБУ дает приказания насосу качать топливо, оно по магистрали идет до топливной рампы, далее в инжектора и после распыляется на уровне впускного коллектора.

Но эта система также шлифовалась годами. Существуют три типа впрыска:

• Одновременный. Раньше в 70 – 80 годы никого не заботила цена на бензин (стоял он дешево), также никто не думал об экологии. Поэтому впрыск топлива происходил сразу во все цилиндры, при одном обороте коленчатого вала. Это было крайне не практично, потому как обычно (в 4 цилиндровом двигателе) — два поршня работают над сжатием, а другие два отводят отработанные газы. И если подавать бензин сразу во все «горшки» то другие два просто выкинут его в глушитель. Крайне затратно по бензину и очень вредно по экологии.
• Попарно-параллельный. Этот вид в распределительном впрыске как вы наверное уже догадались, происходил в два цилиндра по очереди. То есть топливо поступало именно туда, где сейчас происходит сжатие.
• Фазированный тип. Это самый совершенный на данный момент метод, здесь каждая форсунка живет «своей жизнью» и управляется отдельно. Она подает бензин именно перед тактом впуска. Здесь происходит максимальная экономия смеси, а также высокая экологическая составлявшая

Я думаю с этим понятно, именно третий тип сейчас устанавливается на все современные модели автомобилей.

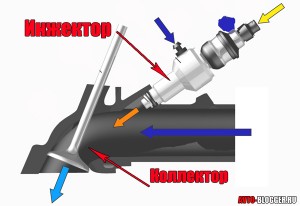

ГДЕ РАСПОЛАГАЕТСЯ ИНЖЕКТОР. Здесь кроется основное отличие распределительного впрыска от непосредственного. Форсунка находится на уровне впускного коллектора, рядом с блоком двигателя.

Смешение воздуха и бензина происходит именно в коллекторе. От дроссельной заслонки поступает дозированный воздух (который вы регулируете педалью газа), при достижении им форсунки впрыскивается топливо, получается смесь, которая уже затягивается через впускные клапана в цилиндры мотора (дальше сжатие, воспламенение и отвод отработанных газов).

ПЛЮСАМИ такого метода можно назвать относительную простоту конструкции, дешевизну, также сами инжектора не должны быть сложными и устойчивыми к высоким температурам (потому как не имею контакта с горючей смесью), работают дольше без очистки, не так требовательны к качеству топлива.

МИНУСЫ больший расход топлива (по сравнению с оппонентом), меньшая мощность

НО из-за простоты, дешевизны и неприхотливости устанавливаются на большое количество моторов не только бюджетного сегмента, но и D-класса.

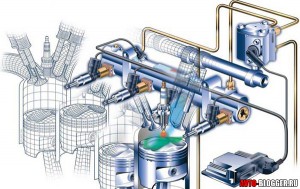

Непосредственный впрыск

Появился не так давно, в 80 – 90 года прошлого века. Развитием активно занимались такие бренды как MERCEDES, VOLKSWAGEN, BMW и т.д.

Сокращение GDI (Gasoline Direct Injection) – впрыск непосредственно в камеру сгорания

Впрыск происходит по принципу фазированного типа, то есть каждая форсунка управляется отдельно. Зачастую они закреплены в рампу высокого давления (что-то наподобие COMMON RAIL), но бывают и отдельные элементы топливо подходит именно к каждой отдельно.

КАКОЕ ЗДЕСЬ ОТЛИЧИЕ – форсунки вкручиваются в сам блок двигателя и имеют непосредственное соприкосновение с камерой сгорания и воспламененной топливной смесью.

Воздух также подается через дроссель, далее по впускному коллектору – через клапана заходит в цилиндры мотора, после этого на цикле сжатия впрыскивается топливо, смешиваясь с воздухом и воспламеняясь от свечи. ТО есть смесь происходит непосредственно в двигателе, а не во впускном коллекторе, в этом то и кроется основная РАЗНИЦА!

ПЛЮСЫ. Топливная экономичность (может достигать до 10%), большая мощность (до 5%), лучшая экология.

МИНУСЫ. Нужно понимать форсунка находится рядом с воспламененной смесью, из этого вытекает:

• Сложная конструкция
• Сложное обслуживание
• Дорогой ремонт и профилактика
• Требование к качеству топлива (иначе банально забьется)

Как видите эффективно-технологично, но дорого обслуживать.

Что же лучше — таблица?

Предлагаю подумать, составил таблицу по плюсам того и другого типов

Как видите и тот и другой тип имеют весомые преимущества перед другим, видимо пока существуют оба.

Сейчас видео версия смотрим.

А теперь голосование, как ВЫ считаете что лучше – MPI (распределенный) или GDI (непосредственный)?

НА этом заканчиваю, думаю, моя статья и видео были вам полезны. Читайте наш АВТОБЛОГ, подписывайтесь на обновления.

(49 голосов, средний: 4,78 из 5)

Что такое GDI и чем он хуже MPI – прямой впрыск против распределенного

Добрый день, дорогие друзья. Сегодня сравним двигатели MPI с GDI, распределенный впрыск топлива с непосредственным. Выясним, какая система лучше и надежнее для простых автовладельцев.

Что значит двигатель GDI

Это система непосредственного или прямого впрыска топлива в мотор. В отличие от MPI, бензин впрыскивается под высоким давлением непосредственно в камеру сгорания. В отличие от MPI – распределенного впрыска, где бензин впрыскивается во впускной коллектор и там смешивается с топливом. Полученная смесь через впускной клапан всасывается в цилиндр.

В первом случае, форсунки вкручены непосредственно в блок цилиндров или головку. Во втором – в трубу впускного коллектора.

В двигателях GDI бензин и воздух в камеру сгорания подаются отдельно, смешивание воздуха с топливом происходит непосредственно в моторе. Здесь тоже есть нюансы. Подача горючего может происходить несколькими способами – гомогенным и послойным. В распределенном впрыске подача топлива происходит одним способом.

Хочется отметить, что систему непосредственного впрыска называть GDI – правильно отчасти. Потому что каждый производитель, для своих моторов использует свою аббревиатуру.

Например, у Ауди – TFSI, VW – FSI, у БМВ – HPI, Мерседес моторы GDI называет CGI. Первыми, кто внедрил эту систему, были Митсубиси. Поэтому в обиход плотно прижился GDI впрыск.

Главной особенности «Джидай» двигателей является обедненная топливная смесь. Помните, для нормального горения бензина соотношение воздуха к топливу должно быть 14,7 к 1? В системах непосредственного впрыска это соотношение может менять от 37 к 1 и выше в разных режимах.

Такое соотношение обеспечивает:

1. Охлаждение стенок цилиндров камеры сгорания,
2. Уменьшает расход топлива,
3. Позволяет автопроизводителям придерживаться экологических норм.

Чем еще отличаются две системы впрыска

Кроме расположения форсунки, силовые агрегаты с непосредственным впрыском имеют ряд отличий от MPI.

В состав системы включен топливный насос высокого давления. Так же, как и в дизельных двигателях, он предназначен для впрыска топлива в камеру сгорания под высоким давлением – от 50 до 200 Бар. Чтобы подать бензин к ТНВД в топливном баке установлен еще один насос низкого давления. Он качает бензин из бензобака к ТНВД под давлением 3-5,8 Бар.

В непосредственном впрыске используется только один насос. Он питается от электричества бортовой сети и создает давление до 6 Бар.

ТНВД в системах GDI механический. Он приводится в работу за счет кулачка распределительного вала. В корпусе насосе расположен регулятор давления топлива. В зависимости от режимов работы меняется давление бензина в топливной рампе.

Топливные форсунки

В «джидай» моторах форсунки рассчитаны на большое давление. По этой причине в них есть ряд конструктивных изменений.

Нужно следить за состоянием уплотнительных колец. В них их три штуки. Больший «геморрой» доставляет тефлоновое кольцо, которое находиться непосредственно на наконечнике форсунки. Его замена требует определенных навыков или дополнительных денег, если обратитесь в сервис.

Распылитель имеет более тонкие отверстия, используя некачественное топливо, они быстро засоряются. Что приводит к перебоям в работе двигателя GDI. Просто промыть их на стенде для MPI форсунок, невозможно, необходимо большое давление, а там его нет.

Какая из систем лучше для простого водителя

Минусы «Джидай» моторов

1. Повышенные требования к качеству бензина.
2. Закоксовка впускных клапанов, так как они не омываются топливом, как при распределенном впрыске.
3. Образование нагара на распылителях топливных форсунок. Им нужно чаще производить чистку и ревизию. Так как они рассчитаны на высокое давление, то не каждый стенд может их полностью промыть. Замена уплотнительных колец на форсунках и связанный с ними «геморрой».
4. Высокая цена обслуживания системы GDI впрыска и её ремонт.

Плюсы

1. Экономичность;
2. Эффективность и большая мощностью на один грамм топлива до 15%;
3. Экологичность.

Подведем итог

Я являюсь противником технологии прямого впрыска бензина. Да, эти моторы экономичнее обычных инжекторных ДВС, более мощные и эффективные. Но они более капризные и дорогие в обслуживании. Залили плохое топливо – выкинул форсунки или ТНВД. Чаще засераются впускные клапаны и коллектор – перебои в работе силового агрегата и потеря мощности. Надо чаще чистить, а это лишние затраты.

Многие говорят: «Двигатели джидай дают вам деньги в долг своей экономичностью и производительностью». То есть, приходит время ТО, и вы их ему возвращаете сполна.

Поэтому, выводу делайте сами. Я для себя их сделал – лучше купить автомобиль с распределенным впрыском бензина, чем с GDI мотором. Это сэкономит мне нервы, время и деньги на обслуживание и ремонт топливной системы.

За что любят и ненавидят непосредственный впрыск

Разбираемся в особенностях конструкции моторов с непосредственным впрыском и выясняем, за что их можно любить и ненавидеть.

Бензиновые моторы с непосредственным впрыском топлива автолюбители и специалисты оценивают по-разному: одни считают их примером технологического совершенства, другие бояться как огня и готовы отказаться от них ещё на стадии выбора автомобиля. Разбираемся в особенностях конструкции и выясняем, за что стоит любить и ненавидеть непосредственный впрыск.

В чём отличие схемы с непосредственным впрыском

Бензиновые двигатели внутреннего сгорания с непосредственным впрыском начали массово поступать на отечественный рынок в начале 2000-х годов и к настоящему моменту стали непременным атрибутом любого более-менее современного автомобиля среднего или высшего ценового сегмента. Иными словами, они давно являются данностью и останутся таковой до момента перехода человечества на принципиально иные средства передвижения, коими сейчас большинству экспертов видятся электрокары.

Основным отличием от традиционной системы распределённого впрыска схемы с непосредственным впрыском является то, что бензин в ней подаётся не во впускной коллектор, а прямиком в цилиндры. Таким образом, в камеры сгорания поступает не готовая топливовоздушная смесь, а «живое» топливо, при этом смесеобразование производится в самом моторе.

Зачем это нужно

Вопросом создания систем непосредственного впрыска инженеры озаботились ещё во второй половине XIX века, однако довести до массового серийного производства смогли относительно недавно. Первыми на рынок поступили моторы семейства Mitsubishi GDI, а следом подтянулись и все другие всемирно известные бренды — Volkswagen, GM, Toyota, Mercedes, BMW, Ford, Peugeot/Citroen, Renault, Mazda и даже корейский Hyundai.

Хитрость в том, что схема с непосредственным распределённым впрыском позволяет чрезвычайно тонко и точно управлять процессом смесеобразования и заставлять бензиновый двигатель работать на невероятно бедной топливовоздушной смеси. Если обычные моторы, как правило, функционируют при соотношении бензина к воздуху в пропорции 1:14, то моторы с непосредственным впрыском в некоторых режимах выходят на 1:20 и даже 1:40. Нетрудно догадаться, что это позволяет им сжигать гораздо меньше топлива. При этом настройка процессов смесеобразования в реальном времени и применение сразу нескольких режимов работы повышает мощностные и динамические показатели и улучшает экологичность силового агрегата.
