Как уменьшить ток заряда на зарядном устройстве

Как понизить силу тока на зарядном устройстве

А какое напряжение то? Если напряжение зарядного такое же как и у заряженного аккумулятора то ничё делать вообще нинада.

а вообще— лишнее напряжение, Вольт, разделить на ток нагрузки Ампер и получите дополнительное сопростивление Ом. Мощность ватта четыре.

Долго искал инфу, как и многие владельцы Hitachi, как уменьшить силу тока зарядного. Много начитался текста от непонимающих «Зачем?» и т. д. В общем покумекав маленько, заменил родной резистор, на схеме R19 (кажется был на 5кОм), на 2.2 кОм (какой попался под руку). Таким образом регулируя переменный резистор, на схеме VR (номер не помню), сила тока на выходе составила от 1А до 1,5А. Возможно есть большие потери, я не знаю, но результат — время увеличилось с 15 минут жёсткого изнасилования АКБ, до 45-50 минут мягкого заряда. Меньше резистор ставить не решился. Если кто осмелится — напишите. Также нашёл ещё инфу https://www.forumhouse.ru/threads/108100/

Тема: Как понизить силу тока в цепи + еще небольшой вопросик.

Как понизить силу тока в цепи + еще небольшой вопросик.

Начну с того, что в электронике (как ни жаль) я полный ноль.

Требуется понизить ток блока питания, для зарядки аккумулятора (емкостью 6Ah), т.к. выдаваемый им ток слишком большой (3,5 А), а мне надо где-то 1А. Умом понимаю, что это элементарно, но вот как сделать, увы, незнаю.
Кому не лень, нарисуйте схемку и поясните , чтоб я, как полный лапоть, понял что к чему

И второй вопрос: Насколько сложно сделать элеметарный "интелектульный" аккумулятор. Т.е. вмонтировать в него схемку, чтобы она отключала входной ток, при достижении определенного напряжения на клеммах аккумулятора (будем считать, что напряжение полного заряда известно), и/или включала светодиод.
Аккумулятор 10,8 вольт, 6 Ah. Зарядник 16 вольт 1 Ah (если на предыдущий вопрос будет дан ответ).

Обе схемки предполагается смонтровать на аккумулятор, места для этого приблезительно с 2 батарейки размера AA лежащие рядом (i.e. || )

P.S. Для другой задачи понадобилось еще менять силу тока блока питания, но уже плавно (типа реастатом), установлена эта схема будет уже на самом блоке питания. По этому поводу что скажете?

• Поделиться этим сообщением через

Схем для регулировки зарядного тока множество посмотрите к примеру
на Радиофанате

http://www.nnov.rfnet.ru/s2/zu.html
Эта схемка простая и подойдет для вашего случая

там же есть и схемка для автоматической зарядки аккумуляторов
(все в разделе Электропитание)

• Поделиться этим сообщением через

Вот нашел я тут схемку, может кто подскажет что нужно изменить, если входное напряжение будет не 8, а 16 вольт и выходной ток должен быть 1-1,5 А (лучше плавно регулироваться от 500 мА до 1,5 А)? (нужно заряжать аккумулятор описанный выше)
http://www.nnov.rfnet.ru/s2/pit-e14.html

• Поделиться этим сообщением через
• Поделиться этим сообщением через
• Поделиться этим сообщением через
• Поделиться этим сообщением через

Зарядка большими токами приводит к сильному газовыделению в аккумуляторе (он как бы закипает) , кроме того электролит нагревается что приводит к его быстрому испарению .
Эти процессы приводят к выкрашиванию активного слоя пластин, и преждевременному выходу аккумулятора из строя.
Не говоря уже о том что вся эта электропроводящая »грязь» может закоротить секции элементов аккумулятора.
На аккумуляторы и щелочные и кислотные eсть инструкция по обслуживанию и рекомендованные зарядные токи.
В большинстве случаев рекомендована зарядка током составляющим 10% емкости
акумулятора.
То есть для данного конкретного случая 600мА.

Есть конечно и экстремальные случаи когда нужно срочно дать аккумулятору “прикурить»

В моей практике работы механиком теплохода, в авариином случае пришлось на аккумуляторную батарею 24B подключать напряжение от генератора постоянного тока 220в. Аккумуляторы этот 10 минутный толчок выстояли
ну а генератор “накрылся пиз..”

to: Ушаков Денис:
Мы отвлеклись кстати от основного вопроса.
По той схеме ссылку на которую я вам давал.

Вы можете подать напряжение и 16в, однако для тока в 1,5А необходимо применить более мощный транзистор например
КТ818 установив его на хороший радиатор.

По схеме которую Вы сами нашли:
Во первых необходимо удалить трансформатор и выпрямительный мост с конденсатором (У Вас есть уже постоянное напряжение 16В)

далее проще всего на входе поставить интегральный 12 вольтовый стабилизатор напряжения например серии 7812.
И уже с него подать напряжение на схему.

Ещё проще смотать часть витков трансформатора Вашего 16В блока питания с тем чтобы получить с него 12в
и подать это напряжение на схему.

Вариантов действительно множество. Кстати говоря я вам не советую применять повышенный зарядный ток для вашего
аккумулятора. Режим заряда до 450-600мА более чем достаточен. Будете оставлять зарядку на ночь 10-12 часов
вот и все.

Впрочем Вам виднее может у Вас много "бесплатных» аккумуляторов

Как ограничить ток зарядки аккумулятора: 7 вариантов



В процессе зарядки аккумулятора имеются требования к напряжению и току, обеспечиваемым адаптером питания. Может сложиться ситуация, когда его электрические параметры не соответствуют тем, которые нужны для этой процедуры. Чтобы ограничить силу тока, надо внести дополнения в используемую схему. Для этого необходимо понимать, как работает зарядник и какие физические процессы происходят во время работы.



Зачем ограничивать

При использовании аккумуляторов они постепенно разряжаются. Для того, чтобы восстановить работоспособность, необходимо провести процедуру зарядки. При этом обеспечивается поступление определённого напряжения и тока. Первое из них обычно поддерживается на постоянном уровне, а второй может быть различным.

Ситуация, когда необходимо обеспечить ограничение силы тока может возникнуть в нескольких случаях. Чаще всего речь идёт о следующих вариантах:

• Иногда зарядное устройство изготавливают самостоятельно. При этом оно рассчитано на использование определённых параметров. Но не всегда удаётся правильно сделать схему. Таким образом создателю этого блока придётся столкнуться с тем, что через аккумулятор пройдёт слишком большой ток.
• При работе со смартфонами регулярно приходится сталкиваться с необходимостью их подзарядки. Для этого требуется всего несколько дней. Часто зарядное устройство подсоединяется с кабелем с разъёмом USB. При этом используется различная сила тока. Речь может идти об 1, 0,25, 2 Ампера. Иногда нужной зарядки нет под рукой, и владелец берёт ту, которая рассчитана на другую силу тока.

В таких ситуациях возникает вопрос о том, что будет, если провести процедуру, не обращая внимание на применяемые параметры. Иногда это можно сделать безболезненно, а в некоторых случаях зарядка или электроприбор могут быть повреждены. Результат зависит от величины превышения тока, используемого устройства и типа заряжаемого аккумулятора.

Если же найти такой способ, при помощи которого можно ограничить силу тока до нужной величины, то восстановление работоспособности аккумулятора произойдёт без сложностей. Для того чтобы решить эту проблему, необходимо разобраться, какие физические процессы происходят в рассматриваемом случае, и найти способ обеспечить ограничение тока.

В этом видеоролике рассказано об ограничении тока зарядного устройства:

Видео описание

Как регулировать ток в блоке питания и ещё полезная информация.

Если устройство для подзарядки самодельное, то его автор должен рассмотреть применение регулятора тока. Он позволит при использовании отрегулировать его до нужной величины. Дорогие зарядники могут включать такую возможность по умолчанию.

Каким должен быть ток при зарядке

Если используется очень сильный, это может привести к ухудшению работы зарядного устройства. В тех случаях, когда он слишком маленький, то зарядка будет происходить медленно. Принято считать, что для автомобильных аккумуляторов на электролитах оптимальное значение силы тока зависит от ёмкости, выраженной в ампер-часах. Считается, что предельная допустимая сила тока составляет десятую часть от этой величины, а минимальная — двадцатую. В качестве примера можно привести ёмкость 60 А*ч. При этом наибольший ток зарядки будет равен 6 А, а наименьший — 3 А.



Способы регулировки выходного тока

Когда возникает необходимость уменьшить выходной ток, это можно реализовать различными способами. Далее рассказано о наиболее часто употребляющихся вариантах того, как ограничить ток заряда аккумулятора:

• Как известно, ток и напряжение подчиняется закону Ома. Таким образом, для того, чтобы уменьшить силу тока, нужно увеличить сопротивление. Один из способов это сделать — подключить реостат.
• В некоторых случаях ко входу зарядного устройства подключают лампочку, уменьшающая своим потреблением электроэнергии силу тока.
• Если зарядное устройство использует трансформатор, то у него можно отрегулировать выходные параметры путём уменьшения количества витков вторичной обмотки. Как известно, в выпрямителях переменный ток обычно поступает на первичную. Он создаёт магнитное поле, которое через сердечник порождает в силу явления индукции ток заданной величины. Он зависит от количества витков обмотки. Чем их меньше, тем слабее ток. Далее происходит выпрямление и на выходные клеммы зарядника поступает постоянное напряжение.
• Предохранители или выключатели при превышении предельного значения размыкают цепь. В некоторых из них предусматривается автоматическое включение после того, как электрические параметры станут соответствовать нормативам. В других может быть установлена кнопка для этого. В этом случае решение о продолжении работы принимает человек.
• Иногда в самом начале процесса зарядки по цепи может в первые секунды проходит большой ток, который значительно превышает обычный. В этом случае для защиты оборудования могут быть применены термисторы. Особенность их действия состоит в том, что они меняют сопротивление в зависимости от температуры. Пока детали не разогреты, оно значительны. Впоследствии оно уменьшается и переходит в диапазон обычных рабочих значений. При этом создаётся надёжная защита от пускового тока.
• Активные виды нагрузки представляют собой схемы с использованием транзисторов и диодов. Они спроектированы таким образом, чтобы динамически ограничивать силу тока, подстраиваясь к её значениям в каждый момент.
• Для регулировки применяются токоограничивающие диоды. Они могут быть использованы для различных уровней напряжения.

При подборе правильного сопротивления требуется учитывать то, которое имеется у блока питания и внутреннее у аккумулятора. При применении описанных здесь способом можно столкнуться с некоторыми сложностями. Они могут иметь различную природу.

Нужно учитывать разницу между аккумуляторами. Часто используются те, которые применяются для мобильных гаджетов. В них проходит небольшой ток. Если его превысить, это может привести к повреждению зарядного устройства, а в некоторых случаях и гаджета. При этом важно точно рассчитать величину дополнительной нагрузки.

Просмотрев видеоролик, можно узнать о том, как провести ограничение силы тока зарядного устройства:

Видео описание

Как при помощи лампочки ограничить ток выпрямителя и защитить трансформатор от короткого замыкания.

При работе с автомобильными аккумуляторами часто можно столкнуться с использованием нестандартных зарядных устройств. Кроме того, надо учитывать, что его могут заряжать на ходу. Во всех этих случаях сила тока может меняться в широких пределах.

В частности, при подзарядке во время работы двигателя стартовый ток может быть очень значительным на протяжении первых секунд. То есть его сила изменяется динамически, поэтому регулировка должна иметь активный характер, зависящий от значений параметров в этот момент.



Самый простой способ состоит в том, чтобы сделать пассивную нагрузку. Однако в этом случае величина сопротивления окажется постоянной и не будет реагировать на изменения силы тока. При неправильном подборе этой характеристики существует риск, что эта деталь просто сгорит от сильного тока.

Также необходимо помнить, что сила тока при зарядке меняется в зависимости от её уровня. Применяемая нагрузка должна это учитывать. Поэтому оптимальным решением является использование схемы с обратной связью, которая подстраивает сопротивления в соответствии с текущими значениями электрических параметров.

Также существует важный момент при подстройке вторичной обмотки. Важно помнить, что при работе с переменным током рассматривается действующее напряжение. Однако посчитав нужное количество витков, мастер может на выходе получить не то, на которое он рассчитывал. Это связано с тем, что в последнем случае речь идёт о пиковом значении, примерно в 1,4 раза превышающее действующее. Эту разницу необходимо учитывать при определении точного количества витков вторичной обмотки выпрямителя.

Способы зарядки

При зарядке различных компьютерных и домашних гаджетов обычно непосредственно применяется постоянный ток. Но для автомобильных аккумуляторов существует возможность использования также и переменного тока. При их зарядке нужно учитывать следующее:

• Используя постоянный с помощью выбранного способа обеспечивают оптимальную величину. По мере роста заряда будет происходить уменьшение силы тока, пока она не упадёт до нуля и процедура завершится.
• При использовании переменного тока аккумулятор заряжают до тех пор, пока разность потенциалов не достигнет 14 В. В этот момент силу тока необходимо уменьшить вдвое. После роста показателя до 15 В зарядку прекращают.

В обоих случаях начальный ток должен быть равен одной десятой от величины ёмкости, выраженной в Ампер * час.



Заключение

Для того, чтобы достичь безопасности и эффективности проведения зарядки аккумулятора желательно приобрести штатное устройство или найти такое, где имеется встроенная регулировка по току и напряжению. Это позволит обеспечить оптимальные параметры при проведении процедуры. Если используется самодельное зарядное оборудование, оно обязано вырабатывать нужную силу тока или позволять её менять требуемым образом. Если нет возможности выполнить такие условия, мастер должен применять подходящую нагрузку. В этом случае более эффективной будет активная схема, создающая переменное сопротивление в зависимости от силы тока в определённый момент.

Несколько советов начинающим оверклокерам

На практике применяются сети как постоянного, так и переменного тока. Например, бытовая 220-вольтовая сеть функционирует на переменном токе, а бортовая автомобильная сеть использует постоянный ток. В зависимости от разновидности сети повышение напряжения до нужного значения решается в них по-разному.

При обращении к современной микроэлектронной элементной базе реализующие эти функции устройства при солидной выходной мощности обладают очень хорошими массогабаритными показателями. Для иллюстрации этого положения на рисунке 1 показан пример платы со снятым корпусом повышающего преобразователя постоянного тока.

В этой статье мы рассмотрим, как повысить напряжение постоянного и переменного тока и как это делать правильно.



Зарядка аккумулятора автомобиля: как правильно зарядить в домашних условиях и сколько ампер нужно? Норма заряда автомобильного АКБ, схема

• формой сигнала, снимаемого с выхода генератора (синусоидальное или близкое к нему, пилообразное, импульсное и т.д.);

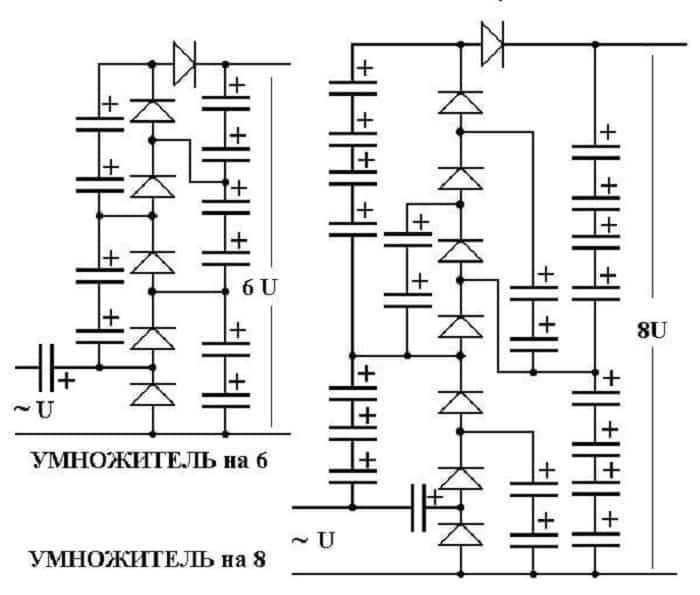

• принципом увеличения генерируемого напряжения (трансформатор, умножитель);
• типом выпрямления и сглаживания напряжения перед подачей его на выход устройства.

Повышение переменного напряжения

Разновидности трансформаторов

Наиболее простой способ увеличения переменного напряжения – установка между выходом сети и питаемой нагрузкой повышающего трансформатора. Применяемые на практике устройства делятся на две основные разновидности. Первая — классические трансформаторы, вторая — автотрансформаторы. Схемы этих устройств приведены на рисунке 2.

Классический трансформатор содержит две обмотки: первичную или входную с числом витков W1, а также вторичную или выходную с числом витков W2. Для трансформатора действует правило Uвыхода = K×Uвхода, где K = W2/W1 – коэффициент трансформации. Таким образом, в повышающем трансформаторе количество витков вторичной обмотки превышает таковое у первичной.

Особенности трансформаторов

Эффективность функционирования трансформаторов наращивают применением сердечника из электротехнической стали. Этот компонент

Неизбежные потери на вихревые тока уменьшают тем, что сердечник представляет собой наборный пакет из тонких профилированных изолированных пластин.

При прочих равных условиях целесообразно использовать трансформатор. Это связано с тем, что не пропускает постоянный ток, т.е. обеспечивает гальваническую развязку сети от приемника, позволяя добиться большей электробезопасности.

Особенность трансформатора — его обратимый характер, т.е. в зависимости от ситуации он может одинаково успешно выполнять функции повышающего и понижающего устройства. Единственное серьезное ограничение — необходимость соблюдения штатных режимов работы первичной и вторичной обмоток.

Лабораторные автотрансформаторы ЛАТР

Сильная сторона автотрансформатора – простота регулирования выходного напряжения простым перемещением токосъемного контакта по обмотке. Устройства, допускающие выполнение этой опции, известны как лабораторные автотрансформаторы ЛАТР. Отличаются характерным внешним видом за счет наличия регулятора напряжения и вольтметра для его контроля, рисунок 4.

ЛАТР востребованы не только в лабораториях. Они массово применяются в гаражах, на садовых участках и других местах, где из-за перегрузки и износа линии напряжение в розетке оказывается ниже минимально допустимого.

При колебаниях сетевого напряжения вместо обычного ЛАТР целесообразно использовать стабилизатор, куда он входит в виде одного из блоков.



Как определить заряжен или разряжен аккумулятор

Это можно определить по напряжению на контактах и по плотности электролита.

В полностью заряженном аккумуляторе (100% заряда) напряжение на клеммах должно быть 12.7В. В разряженном соответственно 11.7В (0% заряда). Следовательно, каждые 0.1В — это 10% заряда. Эти значения актуальны для температуры аккумулятора 20-25 градусов.

Например, напряжение на контактах равно 12.2В, следовательно, заряд составляет 50%.



Таблица — зависимость степени заряда АКБ от напряжения.

Второй более точный способ определить степень заряда — это определение по плотности электролита. Данный способ подойдет только для обслуживаемых аккумуляторов, в которых есть возможность выкрутить пробки и добраться до электролита.

В качестве электролита в батареях применяют раствор серной кислоты, плотность которого измеряется в г/см3. При разряде плотность электролита снижается. Зная это свойство можно определить степень разряда батареи. Плотность определяется с помощью специального прибора – ареометра.

Плотность полностью заряженной батареи (100%) при 25 °с равна 1.27-1.28 г/см3.

Плотность полностью разряженной батареи (0%) при 25 °с равна примерно 1.1 г/см3.

Зная эти данные, можно вычислить, что примерно каждая сотая единица плотности равна 6% заряда (0.01 г/см3 =6%заряда).

Для примера плотность равна 1,24 г/см3, следовательно, степень заряда составляет 76%.

График -зависимость плотности электролита от температуры.

Таблица -зависимость плотности электролита от температуры.

Перед проверкой плотности электролита обязательно отключаем зарядное устройство и ждем несколько минут. Плотность более точно определяется, когда из электролита не выделяется газ.

Когда заряжать АКБ

• Процент разряженности аккумулятора. Полностью разряженную АКБ по времени придется заряжать намного дольше, чем разряженную на 50%.
• Степень износа батареи. Со временем пластины АКБ осыпаются и её емкость уменьшается. Возьмём для примера изношенную АКБ емкостью 60А*час. Но её ёмкость по факту не будет равна 60А*час, а будет меньше, например, 50-45 А*час. Следовательно, изношенный аккумулятор зарядится быстрее, чем аналогичный, но новый.
• Сила тока и напряжение зарядки. Чем меньше сила тока, тем медленнее происходит зарядка.
• Скорость приема заряда. Например, холодный аккумулятор хуже заряжается. Это связано с тем, что скорость химической реакции (электролиза) зависит от температуры. Поэтому перед зарядкой его необходимо отогреть при комнатной температуре, если он занесен зимой с улицы.

Каким током и напряжением следует заряжать аккумулятор

Напряжение заряда у АКБ, изготовленных по разным технологиям, отличается. Но есть общие требования, которые применимы к большинству аккумуляторов.

Самая оптимальная и безопасная зарядка — это выставить ограничение напряжения 14.7В, а силу тока 1/10 от ёмкости АКБ. Допустим ёмкость равна 70 (А*ч), тогда ток, выставляемый при заряде, должен быть 7 ампер.

Качество заряда АКБ и сила тока имеют обратную зависимость, то есть, чем меньше сила тока, тем качественнее будет заряжен аккумулятор и тем медленнее будет происходить его зарядка. Если есть время, то лучше выбрать силу тока еще меньше в размере 1/20 от емкости аккумулятора. Например, для батареи ёмкостью 70 (А*ч) это будет сила тока в 3.5А.

После окончания зарядки отключаем ЗУ и даем АКБ несколько минут постоять, чтобы электролит перестал выделять газ. Производим замеры плотности.

Если для зарядки используется автоматическое зарядное устройство, то оно само подбирает напряжение и силу тока.

Напряжение близкое к 16В подходит не для всех типов АКБ. Таким напряжением можно их “убить”. Гелиевые и гибридные батареи могут максимум выдерживать напряжение до 14.4В! Лучше всего максимальное напряжение заряда посмотреть на корпусе или в паспорте АКБ. Обозначаться оно будет как cycle use , а максимальная сила тока как max initial current.
