Замена датчика давления хладагента, разъёма, радиатора кондиционера, чистка радиатора двигателя.

Прошел месяц "лета", которое как осень, потому что спал с включенным обогревателем и ходил в осенне-весенней куртке, и наконец-то настала жаркая неделя! А у меня кондиционер не включается. Езжу с открытыми окнами, весь потный и в пыли… С Diagnostufa посмотрели клипом — давление в системе показывает 0.8 бара. Или фреон убежал, или датчик давления (ДД) хладагента врёт. Еду к кондиционерщику, мерить давление в системе. Давления нет. Куда делся фреон? Скорее всего убежал через ниппель. Компрессор включается при давлении больше 3 бар, закачиваем фреон до 5 бар. Компрессор не включается. Клипом смотрим давление — 0.2 бара, когда манометр показывает 5. Всё ясно, надо покупать новый датчик. Разъём ДД я уже менял как-то давно, на всякий случай проверяем его — всё ок. Тогда у меня из-за этого разъёма подскочили обороты, полезла куча ошибок и я в ужасе заглушил двигатель. Завести уже не смог. Всего-то закоротило этот разъём и просела 5 вольтовая линия питания, на которой висят все датчики. Тогда машину пришлось бросить и идти пешком. Повторения этих событий я не хочу и решил превентивно поменять разъем ДД. Отлично подходит ВАЗовский разъём датчика положения дроссельной заслонки. Разъём смазал силиконовой смазкой VMPAUTO Silicot, провода на скрутки в термоусадку, весь жгут в изоленту, позже куплю гофру и сделаю все красиво;)

Запчасти на фото: PK1200, 8200940837. Фото в бортжурнале Renault Megane II Разъём датчика положения дроссельной заслонки ВАЗ с уже новым ДД

В тот же вечер заезжаю к другу в гараж почистить радиатор двигателя.

Фото в бортжурнале Renault Megane II

Снимаю телевизор, отвожу в сторону кондейный радиатор, подпираю его деревяшкой,
снимаю вентилятор и щеткой аккуратно чищу с двух сторон радиатор.

Фото в бортжурнале Renault Megane II Фото в бортжурнале Renault Megane II Это уже после механической чистки щеткой. Выглядит чисто, но внутри много грязи ещё.

Потом продуваю изнутри его компрессором, вылетает куча пыли. Дальше подходит товарищ и говорит что вчера промывал химией свой радиатор, типа хочешь? Конечно да! Даёт мне помповый опрыскиватель и химию. Проливаю радиатор с двух сторон, даю химие поработать и смываю водой из того же опрыскивателя. Дальше снова продуваю изнутри компрессором. Летит куча мокрой грязи!

Начинаю искать ДД. Смотрю по кодам оригинала Renault 7701205751 — 2298₽ 5 дней, 7700417506 — 7053₽ 8200279259 — 2076₽ 6 дней. Есть сроки покороче, но уже за 2600₽ и дороже. Читаю на драйве, как люди покупали от Lanos GMовский датчик за 500₽, вот повезло! Смотрю аналоги на Nissan, Largus, Приору, Калину, Lanos — ну никак нет цен дешевле 1800 и с коротким сроком. Всё равно срок 3-4 дня. Лезу на Авито, и нахожу объявление новый ДД Renault 7701205751 чувак продаёт за 2000! Пишу, типа скидку сделаешь? Отвечает забирай за 1500. Грех не забрать, забираю)

Фото в бортжурнале Renault Megane II Новый датчик давления хладагента Renault 7701205751

Сразу выкручиваю старый, ключом на 14, и вкручиваю новый. Включаю кондей, муфта блокируется, компрессор крутится, но не холодит, т.к. фреона мало. Бинго!

Т.к. родной радиатор в плачевном состоянии,

Фото в бортжурнале Renault Megane II Renault 8200115543. Он же Valeo CA1411, 870843P

хотел поменять его, и тут раз уж пошла такая пьянка, то за компанию надо махнуть, тем более, что компрессор поменян в конце июля 2013 года. Хотел поставить Nissens 94626, еще давно читал как Vlad1981 поставил себе такой, но ценник на него держался в районе 4600₽, что как бы дорого и жаба душила. Приглядел LUZAR LRAC0909, который на оптовке стоил 2780₽. И вот настаёт час Х: разъем новый, ДД новый, компрессор почти новый) и нужен радиатор. Пробиваю цену на оптовке на этот LUZAR, а он подорожал до 3000! Пробиваю цену на Nissens, а он неприлично подешевел до 3355₽ со сроком 2 дня! Ну думаю покатаюсь пару дней без кондея, зато потом будет нормальный радиатор. Делаю заказ в yulsun.ru и на следующий же день мне привозят радиатор! Дабл бинго!

Фото в бортжурнале Renault Megane II Фото в бортжурнале Renault Megane II Фото в бортжурнале Renault Megane II Прокладки в комплекте.

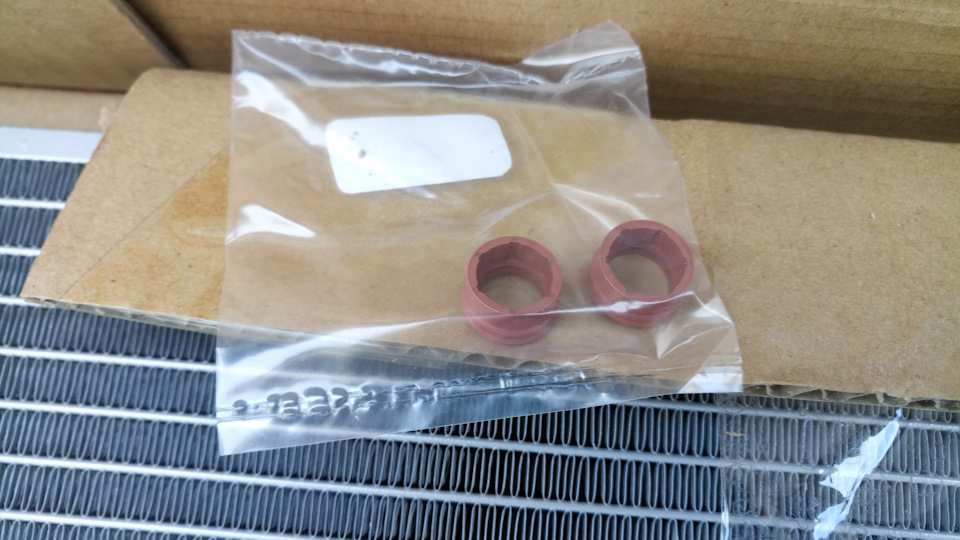

Еду к кондиционерщику, меняем старый радиатор на новый, заливаем в него компрессорное масло с ультрафиолетовым красителем, меняем ниппель, всё собираем и закачиваем фреон.

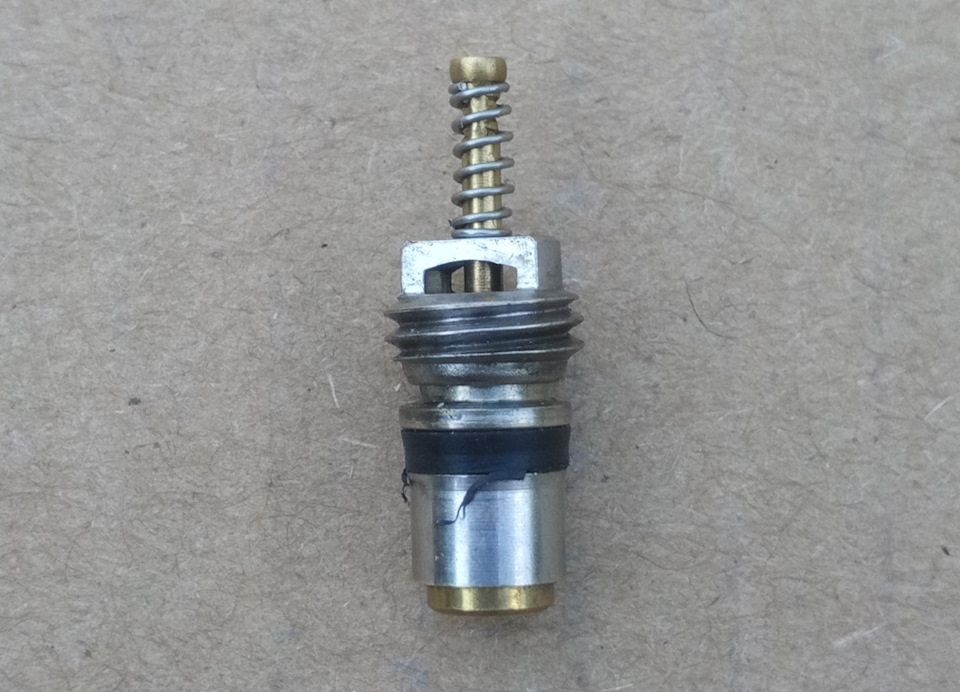

Фото в бортжурнале Renault Megane II Старый ниппель с уставшей прокладкой.

Итог — 6° на выходе из воздуховода. Трипл бинго!

Использованные материалы и цены:
Разъём датчика положения дроссельной заслонки ВАЗ — 50₽
Renault 7701205751 Датчик давления хладагента — 1500₽

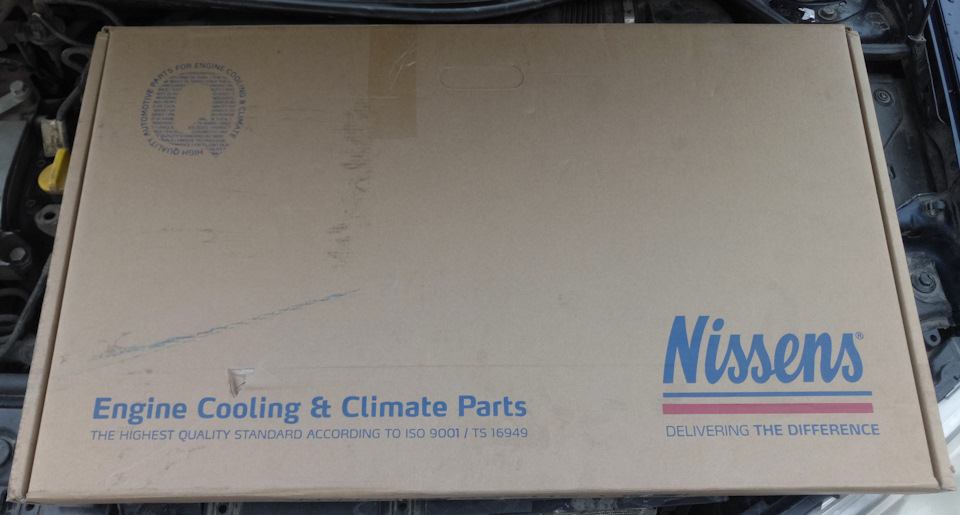

Nissens 94626 Радиатор кондиционера — 3355₽
Термоусадка
Изолента
Диагностика и заправка до 5 бар — 500₽
Заправка фреоном, компрессорное масло с ультрафиолетовым красителем, ниппель — 1000₽
ВМПАВТО 2301 Смазка силиконовая универсальная Silicot 30 г

Датчик давления хладагента меган 2 где находится

Подниму тему. Та же беда, что и у ТС.

Имею — Меган 2 2006г.в. С новым датчиком давления хладагента.
В ЭБУ висит ошибка DF232 — Неверное напряжение ДД хладагента.

Как писал Roman056,

прозвонил провода от датчика до ЭБУ — все 3 звонятся.

1) 5В — есть
2) на сигнальном висит +3.7В относительно массы кузова
3) на массовом — 0В относительно массы кузова. И 0В между массовым и тем, на котором висит 5В.
Т.е. нет массы от ЭБУ. Кинул соплю от АКБ.

Я снял разъем и переменным резистором подобрал 2.2В на сигнальном проводе.
Скинул ошибку. Завел. И заимел новую DF1070.

Если вращая переменный резистор поднять напряжение на сигнальном до 2.6 — Включается вторая скорость ВСО.

Вывод сделал такой — нет массы датчика в ЭБУ, или АПЦ ЭБУ меряет напряжение относительно какой-то не той массы.

Кто сталкивался, пните в нужную сторону.

Добавлено через 19 минут

Есть ли смысл лезть в ЭБУ?
Рено еще не вскрывал. Есть ли нюансы.

Все проверил. Нет массы датчика на пине Сk2.
ЭБУ S3000
Подскажите, кто знает:
1) Масса на датчики подается при включении зажигания или постоянно?
2) Можно ли подключить (запараллелить) массу от другого датчика (к примеру от IAT)?

Добавлено через 9 часов 8 минут

Опишу свою историю, может кому пригодится:

Было установлено, что на ДД хладагента отсутствует масса от ЭБУ. Проводка была целая. Поскольку все массы датчиков внутри ЭБУ объединены одной шиной, принял решение на ДД хладагента подкинуть массу от ДТОЖ. ЭБУ увидел давление. Ошибки в блоках были успешно удалены Автокомом (никакой "канклип" для этого не нужен). Но муфта компрессора не включилась.

Проанализировав показания сканера сложилась следующая мозайка:
1) Двигатель заведен.
2) Нажимаем АС на БУ климатом.
3) БУ климатом инициирует запрос на включение компрессора в ЭБУ.
4) ЭБУ проверив давление хладагента в системе, дает команду на включение муфты в Мультифункциональный управляющий модуль №1 (Находится на монтажном блоке предохранителей)
5) Отправив команду, ЭБУ наблюдает за давление хладагента.
6) Не обнаружив увеличения давление в течении нескольких секунд после посыла команды, ЭБУ дает команду на отключение муфты и выставляет ошибку DF1070.

В моём случае управляющий "+" не приходил на муфту от Мультифункционального управляющего модуля №1. В результате чего последний и был приговорен.

Рено Меган 2 датчик давления хладагента

Систему кондиционирования воздуха в салоне относят к второстепенным автомобильным механизмам. Ее основной задачей является удержание выбранной температуры салонной атмосферы. В моделях Меган 1 и Renault Megane 2 этот узел отменно защищен от несанкционированных сбоев и объединен в единый комплекс управления микроклиматом. В данных модификациях система кондиционирования является прогрессивной и способна обеспечивать поддержание конкретно установленной температуры в автоматическом режиме. И во всем этом не маловажную роль играет датчик давления кондиционера.

В числе весьма важных компонентов данного узла состоит датчик давления хладогена, контролирующий величину давления хладагента в контуре Renault Megane 2. Этот параметр значится как динамическая характеристика, а корректность ее величины влияет на функциональность всей системы. Именно поэтому датчик давления кондиционера важная вещь.

Какие особенности у механизма кондиционирования Меган 1 и 2?

датчик давления хладагента рено меган 2 датчик давления кондиционера рено меган 2

Работа автомобильного кондиционера основана на достаточно примитивном алгоритме, имеющем сходства с узлами аналогичного направления бытового пользования, и имеет датчик давления хладогена. Каждый элемент системы подвергается непрерывному контролю со стороны блока управления.

Как видно по рисунку, для контуров системы характерно присутствие участков с высоким и пониженным давлениями.
В структуру узла входят:

  • конденсатор;
  • осушитель;
  • расширительный клапан;
  • компрессор;
  • система воздуховодов и вентилятор;
  • испаритель.

Авто-кондиционер в Рено Меган 2 выполнен в виде замкнутого контура, имеет датчик давления фреона и функционирует в соответствии со следующим принципом:

  • в контуре с высоким давлением присутствует хладагент, содержащийся в газообразном состоянии и закачиваемый компрессорной установкой;
  • далее происходит перекачка газообразного фреона внутрь конденсатора, где разогретый хладагент подвергается охлаждению, принимая жидкий вид;
  • затем жидкость сквозь клапан расширения направляется в контур заниженного давления;
  • после этого фреон следует в испаритель;
  • находясь там под воздействием пониженного давления и обладая пониженной температурой кипения, жидкость снова возвращает себе газообразное состояние;
  • на этом этапе производится процесс охлаждения салона Рено Меган 2.

В основу функционирования механизма положен 2-й термодинамический закон. Через датчик давления кондиционера бортовой модуль управления контролирует салонную температуру воздуха и в нужное время включает или отключает компрессор и прочие компоненты данной системы.

Как выявить неисправность?

Определить нарушения в работе реле можно по некорректному функционированию всей системы кондиционирования. Выйти из строя, в том числе может и датчик давления хладогена.

Иногда самопроизвольно могут повыситься обороты вентилятора. Как правило, причина кроется в окислении контактной группы.

датчик давления кондиционера меган

Если повреждению подвержен не только корпус датчика, но и разъем, то замене подлежит весь пришедший в негодность модуль. В данном случае производителем рекомендуется вместе с разъемом заменить часть подводящих кабелей. Перед собственноручной заменой указанных элементов требуется адекватная оценка своих способностей.

Как самостоятельно осуществить процедуру замены?

Компания Рено поставляет данную деталь во все дилерские сети, что повышает ее доступность для всех владельцев Renault Megane 2. Правильно подобрать элемент поможет каталожный номер.

Чтобы повысить удобство при замене следует воспользоваться ямой.

  1. Сначала снимаем пластиковую защитную панель картера мотора, для чего откручиваем 5 болтом, расположенных по ее периметру.
  2. Далее рассоединяем соответствующие разъемы.
  3. Для демонтажа устройства без особого усилия отжимаем пластиковую панель на бампере.
  4. Откручивание сенсора выполняем ключом, типоразмером на «14».
  5. Для предотвращения утечки хладагента проверяем целостность предохранительного клапана, располагающегося на конденсационной трубке.
  6. После того, как установлен новый датчик давления кондиционера все элементы возвращаем на исходные места.

Какими функциями наделен датчик хладагента?

Датчик давления фреона служит для фиксации 3-х показателей системы. Его основным предназначением является защита охлаждающего контура от воздействия перегрузок.

Датчик давления кондиционера контролирует следующие процессы:

  • отключение контура компрессора при достижении давлением отметки в 2 бара;
  • аналогичное действие с контуром компрессора в случае достижения давлением критического значения в 27 бар;
  • передача бортовому контроллеру сигналов о параметрах хладагента для возможности своевременной корректировки характеристик впрыска.

Здесь видно, что датчик давления хладогена находится в числе главных контролирующих и управляющих компонентов механизма кондиционирования в автомобиле Рено Меган 2. От его корректной работы зависит функциональность всей системы. Несмотря на то, что датчик давления фреона имеет простоту конструктивного решения, данный элемент осуществляет управление вентилятором обдува и механизмом блокировки кондиционера.

В этот момент следует проявить внимательность, поскольку существуют несколько видов исполнения данного сенсора, незначительно отличающихся между собой. Можно ограничиться установкой обычного реле, но есть более прогрессивная опция по установке «чипованной» версии сенсора, позволяющей формировать сигнал «меандра».

О некоторых аспектах сенсоров комбинированного типа

Импульс типа «меандра» кроме основной функции по учету допустимых пределов позволяет бортовому контроллеру осуществлять более гибкий процесс мониторинга и управления.

Механизм кондиционирования в моделях Меган 1 и Рено Меган 2 предусматривает кроме обычных реле установку сенсоров повышенной функциональности и сложности. Они позволяют без вредного воздействия на систему отслеживать часть состояний узла.

Современный авто-кондиционер Рено Меган 2 наделен множеством сенсоров:

  • датчиком, отслеживающим высокое давление;
  • аналогичным сенсором в контуре низкого давления, позволяющим заблокировать систему при достижении давлением критично низкой отметки в 1,2 бар.

В зависимости от собственного функционала сенсоры располагаются в магистралях забора и нагнетания.
Проверить датчик давления кондиционера весьма просто. Для этого понадобится обычная контрольная лампа или омметр. Если сенсор неисправен, то он не «прозвонится». При достижении показателя давления в системе свыше 1,2-1,35 бар датчик давления хладогена сразу начинает пропускать импульс.

Такой датчик давления фреона установлен в контуре с низким давлением и обозначен производителем на схемах в виде контактного переключателя в авто Рено Меган 2.

Присутствие в контуре с высоким давлением комбинированного сенсора переводит данный элемент в разряд ненужных. Мастерами рекомендовано применять два мониторинговых сенсора на случай появления неисправности одного из них.

Одним из достоинств элемента комбинированного типа выступает способность сохранять свой функционал при малом объеме хладагента в системе. Для этого данный тип устройств снабжен дополнительными контактами для обдувающего вентилятора, что позволяет поддерживать достаточный уровень давления во время нагнетания. В реализационной сети доступны 3-х и 4-контактные варианты исполнения этих сенсоров.
Также в продаже доступны сенсоры преобразовательного типа. Корректность их работы определить весьма сложно. Без осциллографа здесь не обойтись.

Внимание»! Внешне нет отличий у обычных реле и преобразователей.

В основе принципа функционирования преобразователя заложена способность пропускания импульса попеременной скважности, варьируемой в пределах 5-95%.

Нелишним будет с целью защиты системы установка дополнительного предохранительного элемента.

Бдительность прежде всего

Новые модели Megane укомплектованы цифровыми сенсорами комбинированного типа. Здесь доступна регулировка давления на более «продвинутом» уровне. Следует учесть, что замена датчиков может осуществляться в отсутствие договоренности с владельцем авто. Часто прибегают к использованию обычных реле.

Поэтому в таких ситуациях подмены комбинированного датчика более простым аналогом следует проявить повышенную бдительность!

Снятие и установка датчика давления Renault Megane 2, Отопление и кондиционирование

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Примечание. Автоматический запорный клапан изолирует контур от атмосферы при демонтаже, поэтому нет необходимости сливать хладагент из холодильного контура.

Снимите передний бампер.

Снятие и установка датчика давления Renault Megane 2

Рис. 8.159. Отсоединение колодки проводов от датчика давления топлива: 1 – датчик давления топлива

Отсоедините колодку проводов от датчика давления топлива (рис. 8.159).

Снимите датчик давления.

Трехфункциональный датчик давления, установленный на выходе конденсора, обеспечивает защиту холодильного контура:

  • цепь питания компрессора размыкается при снижении давления до: 2 бар,
  • цепь питания компрессора размыкается при повышении давления до: 27 бар.

Датчик передает ЭБУ системы впрыска значение давления хладагента в холодильном контуре.

ЭБУ системы впрыска управляет электровентиляторами системы охлаждения двигателя в зависимости от величины высокого давления в холодильном контуре и от скорости движения автомобиля.

Снятие и установка датчика давления Renault Megane 2

Рис. 8.160. Датчик давления топлива

Установка

Установка производится в порядке, обратном снятию.

Проверьте состояние уплотнительного кольца.

Затяните указанными моментами:

  • датчик давления (9 Н·м);
  • болты крепления крышки аккумуляторной батареи (4 Н·м).

Внимание! Подключите аккумуляторную батарею и выполните необходимое программирование.

Примечание. При замене к лапана затяните клапан моментом 8 Н·м при помощи ключа (Mot. 1608).

Проверьте работоспособность системы кондиционирования воздуха при работе электровентилятора на максимальной скорости.
