Как настроить фару хендай солярис 1

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

Рис. 1. Регулировка света фар

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. РасстояниеА между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

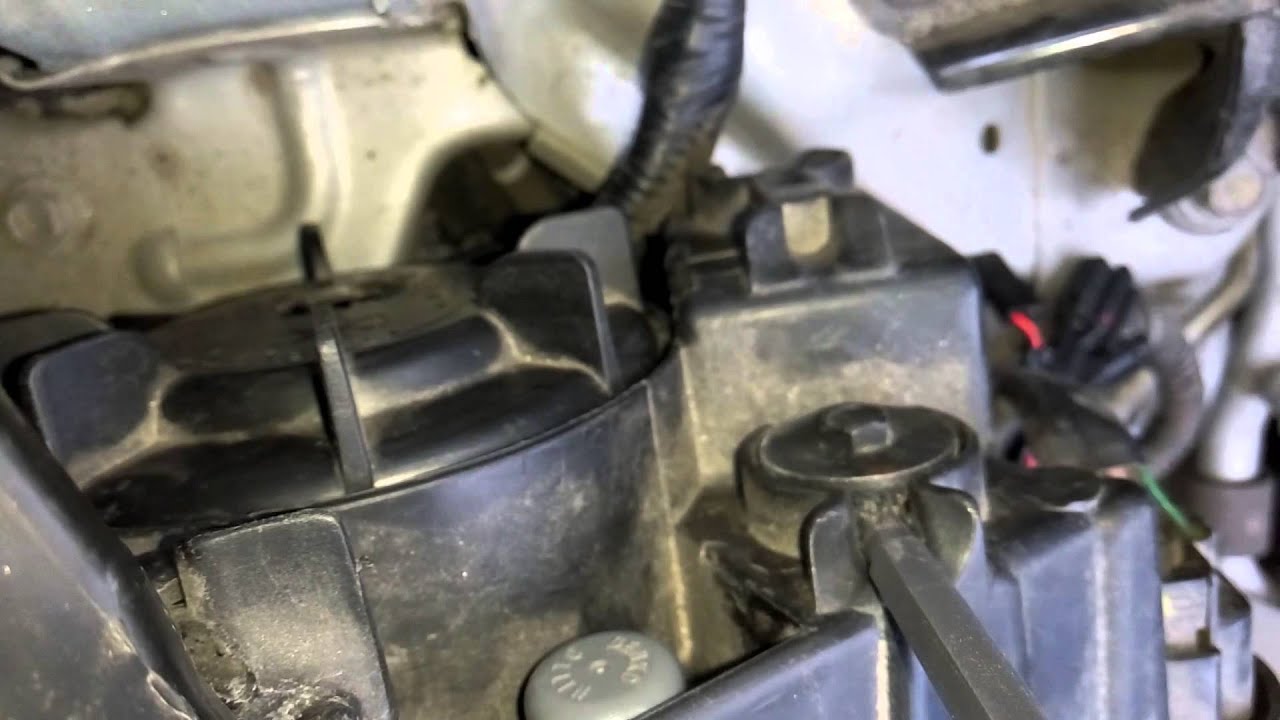

Так расположены винты регулировки света фар по горизонтали А и вертикали Б. Показано на левой блоккфаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочный винт А, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и, вращая регулировочный винт Б, по вертикали.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулировка фар солярис рестайлинг

Проверьте и отрегулируйте фары на обочине (с полностью заправленным топливным баком, набором инструментов и запасным колесом).

С помощью методов, описанных в этом подразделе, с помощью маркированного экрана можно регулировать свет передних фар только с помощью галогенных ламп накаливания. Для регулировки фар с газоразрядными лампами обратитесь в специализированный сервис, имеющий оптические опоры.

1. Выполните предварительную проверку и, при необходимости, отрегулируйте давление в шинах, как описано здесь.

2. Припаркуйте автомобиль перпендикулярно гладкой стене (например, гаражу) на расстоянии 3 м. Поместите груз массой 75 кг на сиденье водителя. Прикрепите экран к стене, как показано на фото. Продольная плоскость симметрии автомобиля должна следовать за линией 0 на экране. Вертикальные линии 1 и 2 равноудалены от линии 0. Расстояние A между линиями 1 и 2 должно быть равно межцентровому расстоянию фар ближнего света. Раскачивайте автомобиль вбок, чтобы пружины подвески могли самостоятельно выровняться.

Измерьте высоту центра фар от земли на автомобиле. Это будет расстояние h на экране.

3. Установите регулятор корректора фар на панели приборов в положение, соответствующее загруженности автомобиля водителем.

4. Включите ближний свет.

5. Откройте капот и с помощью регулировочных винтов отрегулируйте (если положение световых точек не соответствует изображению) положение на экране световой точки для каждой фары по горизонтали и вертикали.

А — регулировка высокой — низкой освещенности;

Б — горизонтальная регулировка света.

6. Прожекторы считаются настроенными, когда верхние границы левых частей прожекторов совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтального и наклонного участков прожекторов.

Hyundai Solaris Регулировка направления пучков света фар

Направление света фар желательно отрегулировать на СТО.
При необходимости вы можете самостоятельно произвести грубую коррекцию направления световых лучей.

Расположение регуляторов светового пучка на корпусе проектора: 1 — регулятор светового пучка в вертикальной плоскости; 2 — регулятор светового пучка в горизонтальной плоскости.
Регулировка направления светового пучка фар производится на полностью оснащенном автомобиле с нормальным давлением воздуха в шинах.
Устанавливаем переключатель регулировки угла наклона фар в положение «0» (один водитель или водитель и один пассажир на переднем сиденье) и включаем ближний свет фар. Одну из фар накрываем матовым материалом.

Поворачивая с помощью отвертки Phillips регулятор, расположенный ближе к оси автомобиля, мы меняем положение светового луча в вертикальной плоскости.

Поворачивая регулятор, расположенный ближе к крылу автомобиля, отверткой Phillips меняем положение светового луча в горизонтальной плоскости.

ручки также можно поворачивать с помощью клавиши «8».
Аналогичным образом регулируем направление светового луча другой фары.
Регулировка света противотуманных фар выполняется в тех же условиях, что и регулировка фар.
Снимите облицовку брызговика переднего колеса (см. Раздел «Снятие брызговиков передних колес и переднего колеса Hyundai Solaris).

Поворачивая регулятор от руки или отверткой Phillips, меняем положение светового луча в вертикальной плоскости (для наглядности показано на снятом бампере).

Ни для кого не секрет, что оптика любого автомобиля — гарантия безопасности при движении в темноте. Поэтому к выбору и установке оптики нужно подходить со всей ответственностью. В этой статье мы расскажем, как установить ближний свет и противотуманные фары в автомобиль Hyundai Solaris и что нужно учитывать при выборе оптики.

Критерии выбора оптики

Ксенон в фарах автомобиля Hyundai Solaris

Чтобы правильно выбрать люминесцентные или ПТФ лампы для Hyundai Solaris, необязательно ориентироваться на тюнингованные и «холодные» лампочки. В первую очередь, любые лампы в оптике, будь то габаритные огни или противотуманные фары, должны ориентироваться на их практичность.

На сегодняшний день существует несколько видов ламп, которые можно установить в противотуманные фары или габаритные огни Hyundai Solaris:

1. Галогены. Галогенные элементы — это стандартный вариант осветительных приборов, которые также устанавливаются при сборке автомобиля. Такие фонари в лампах ближнего света обычно имеют желтый цвет, и по сравнению с более продвинутыми вариантами они не менее практичны, так как часто выходят из строя.
2. Ксенон. Ксенон в ДХО на Солярисе сегодня довольно популярный вариант, так как именно ксенон может значительно увеличить световой поток. По надежности ксенон — более прочный вид оптики. Если срок службы галогенных ламп не превышает 500 часов, то в случае ксенона этот показатель составляет около 3 тысяч часов. Но следует учитывать, что ксенон запрещен в некоторых странах, поэтому его эксплуатация может повлечь за собой штраф. Кроме того, часто неправильно установленный или некачественный ксенон может привести к ослеплению водителя встречной машины.
3. ВЕЛ. В отличие от ксенона, светодиоды не запрещены и очень популярны у наших автомобилистов. Диоды, установленные в ПТФ или передние или задние фонари, будут иметь меньшую теплоотдачу. Кроме того, у водителя есть возможность выбрать необходимый цвет освещения. В отличие от ксенона диоды имеют больший срок службы, экономичны и при правильной установке никогда не ослепят встречных водителей.

Выбирая противотуманные фары на Солярис, следует учитывать несколько моментов. Во-первых, материал, из которого изготовлен маяк, должен быть стеклом. Во-вторых, нужно обращать внимание на цвет. Чтобы обеспечить максимальное освещение в непогоду, лучше использовать лампочки белого или желтого цвета. Настроенные варианты — синий, красный и другие — не подходят, так как в такую ​​погоду они наименее эффективны.

Светодиод в оптике Solaris

Снятие и установка ПТФ

Как снять фару Hyundai Solaris для замены? В целом процедура эта довольно простая, с ней справятся даже начинающие автомобилисты. Итак, если вы не знаете, как снять фару, ознакомьтесь с этим абзацем.

Начнем с противотуманных фар:

1. Прежде всего, чтобы снять правую или левую фару, необходимо отключить бортовое питание, сбросив клемму аккумулятора.
2. После этого разъём в лампе освобождается.
3. После этого вы сможете увидеть лампу — она ​​скручена и разобрана. Когда в фонаре нет света, откручиваются болты и разбирается сам проектор.

Таким образом можно легко освободить место для установки новых противотуманных фар. В этом случае на фары не устанавливаются накладки для фар или какие-либо реснички, это справедливо для фар ближнего и дальнего света. После установки новых ПТФ устанавливаются лампы, затем минусовой вывод можно подключать к АКБ. Данное руководство действительно для автомобилей, оборудованных заводскими противотуманными фарами.

Если в вашей машине нет ПТФ, ситуация с установкой будет более сложной. Поэтому вам придется не только вырезать место на крышке бампера, но и подвести к нему проводку, а также установить реле. Без помощи специалиста разобраться в этой проблеме будет проблематично (автор видео — Hyundai Solaris).

Замена ламп в ДХО

Если вам необходимо заменить лампочки ходовых огней Hyundai, процедура следующая:

1. Для начала нужно найти болт, которым крепится бампер со стороны колеса. Жидкостью WD-40 ее нужно обработать, чтобы было легче откручивать болт. Подождите несколько минут, чтобы жидкость разъела ржавчину. Снимите этот болт гаечным ключом на 10 мм. Если у вас возникли проблемы с откручиванием, воспользуйтесь отверткой.
2. Далее следует отсоединить фиксаторы бокового бампера. Сложите боковую стенку так, чтобы рука могла пролезть через образовавшуюся щель.
3. Сунув руку в прорезь, можно нащупать патрон лампы. Чтобы заменить его на ксеноновые лампы или другие, патрон необходимо открутить и разобрать. Картридж откручивается против часовой стрелки.
4. Когда розетка снята, можно заменить лампочки. Для ходовых огней вполне можно использовать однополюсные диоды. Снимите старую лампу и замените диод.
5. Теперь в обратном порядке вставляем руку в прорезь и устанавливаем картридж с установленной лампочкой.
6. Теперь нужно закрыть защелку бампера и вернуть боковину в исходное положение. Как видите, процедура довольно простая и не требует особых знаний (автор видео — Rama rus).

Особенности регулировки

Схема оптической регулировки света Solaris

Теперь коротко поговорим о том, как регулируются фары своими руками. Перед началом процесса убедитесь, что давление в шинах правильное.

1. Автомобиль должен стоять перед ровной стеной, например, в гараже расстояние между стеной и автомобилем должно составлять 3 метра. Необходимо нагружать водительское кресло, его масса должна примерно соответствовать весу автомобилиста. Следуйте изображению выше, чтобы отметить стену. Продольная полоса должна проходить по линии 0, вертикальные полосы 1 и 2 рисуются на одинаковом расстоянии от продольной. Отрезок А между первой и второй линиями должен соответствовать расстоянию между центральными точками оптики.
2. Измерьте параметр высоты центров оптики от земли — это будет расстояние h.
3. Кроме того, регулятор глубины фар необходимо установить на приборной панели в соответствующем положении, чтобы он был настроен так, как если бы водитель находился в автомобиле. Активируйте ближнее освещение.
4. Когда регулирующий элемент отрегулирован, процедура регулировки выполняется отдельно для каждой лампы. Регулируя одну лампу, накройте другую тряпкой или чем-нибудь непрозрачным.
5. Нажимая на регулировочный винт A в моторном отсеке, отрегулируйте положение каждой лампы по горизонтали, как винт B, отрегулируйте положение по вертикали. Процедура настройки будет считаться завершенной, когда верхние пределы левых потоков совпадут с линией 4. В этом случае первая и вторая линии должны проходить через соответствующие точки E.

К сожалению, в настоящее время нет доступных опросов.

Видео «Процедура замены лампочек в автомобиле Хендай Солярис»

Подробнее о том, как заменить лампочки в Solaris, вы можете узнать из видео ниже (автор видео — Den LIVE).

Как улушить ближний свет на Хендай Солярис

В России, Hyundai Solaris является достаточно популярным автомобилем с тех пор, как только он появился на рынке. Модель получила уже не одно обновление, однако ближний свет фар остается одной из основных проблем. На плохой свет ближнего/дальнего света жалуются многие владельцы Солярисов. Как это исправить читайте ниже.

Какими средствами можно улучшить свет на Солярисе

Способов увеличить яркость головной оптики Hyundai Solaris несколько. Среди них есть как законные, так и те за которые сотрудники ГИБДД могут выписать штраф или лишить прав.

Биксенон H4 для Хендай Солярис

Установка ксенона (биксенона). В зависимости от года выпуска вашего Соляриса и типа оптики (линзованная либо обычная), можно установить биксенон (ближний/дальний свет) цоколя H4, либо ксенон в линзованную оптику ксенон HB3. Свет будет более ярким, дорогу освещать будет намного лучше, однако за такую модернизацию сотрудники ГИБДД при желании могут лишить прав.

LED лампы H4 для Соляриса

Установка LED ламп в головную оптику. Последние несколько лет LED (светодиодные) лампы набирают популярность. Качество их улучшается, как и яркость — следовательно освещаемость дороги. Установив светодиодные лампы H4 либо HB3 в линзу, можно добиться значительного увеличения яркости по сравнению с обычными галогенными лампами. Однако и за LED лампы в головном свете могут выписать штраф, либо лишить прав.

Яркие галогенные лампы H4 для Соляриса

Установка галогенных ламп с увеличенной яркостью. Это пожалуй самый легальный способ сделать свет ярче. Установив яркие галогенные лампы H4 +130 +150% яркости Philips или Osram, свет значительно улучшится. Однако у подобных ламп есть и минус — ресурс их работы — он меньше, чем у стандартных ламп.

Лампы с увеличенной яркостью в ближний свет Соляриса

• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
• OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
• ДиаЛУЧ H4-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
• BOSCH H4-12-60/55 +90% 1987301074 набор от 900 руб Германия
• KOITO H4-12-60/55 Вт (135/125 Вт) Premium ярко белая 4500K от 1500 руб
• OSRAM H4-12-60/55 +100% Night Breaker Silver от 700 руб комл.
• Philips Racing Vision +150% H4 от 1100 руб компл.

Указанные выше лампы отличаются от обычных повышенной яркостью и при этом обладают той же мощностью, что и стандартная лампа — 55/60W.

После установки ярких ламп следует выполнить регулировку фар, так как пучок света будет дальше и ярче, следовательно может слепить встречных водителей. Лидерами по освещаемости дороги в списке выше являются лампы Osram и Philips.

Яркие лампы для Solaris с линзованной оптикой

Если у вашего автомобиля линзованная оптика, лампы указанные выше вам не подойдут. В линзе установлены лампы HB3, которые одновременно выполняют функцию ближнего и дальнего света за счет шторки внутри линзы.

Поэтому следует подбирать ксенон, светодиоды или яркие галогенные лампы с цоколем HB3.

• HB3 Osram Nightbreaker Unlimited + 110% 12V 60W от 1750 руб
• HB3 Koito Whitebeam 12V 65W от 1400 руб
• General Electric HB3 Megalight Ultra +120% от 1300 руб

Указанные выше лампы отличаются от обычных яркостью, при этом мощность ламп остается прежней.

Что именно выбрать, чтобы сделать свет вашего автомобиля ярче — ксенон, светодиоды или галоген решать вам.

Проверка и регулировка света фар Hyundai Solaris

Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах, как описано здесь.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на фотографии. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Примечание:

Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

3. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

4. Включите ближний свет.

5. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и по вертикали.

А — регулировка света верх — низ;

Б — регулировка света горизонтально.

6. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулируем фары на Хендай Солярис

Регулировка фар на Хендай Солярис – процедура достаточно ответственная. От того, насколько качественно она будет исполнена, зависит безопасность движения в темное время суток. Операция должна обязательно выполняться при помощи специализированного оборудования. Это не тот случай, когда можно сделать все «на глаз».

Требования по регулировке

В зависимости от конкретного региона, предъявляются определенные требования к эксплуатации транспортного средства. Естественно, среди этих пунктов есть моменты, касающиеся такой операции, как регулировка передних фар. Занимаясь этим процессом, нужно действовать в строгом соответствии с имеющимися требованиями. Для выполнения таких работ придется вращать специализированный механизм, который так и называется «регулировочный». Когда же нет возможности пользоваться соответствующим оборудованием, действовать нужно следующим образом:

1. Накачать колеса, чтобы давление в них было номинальным. Салон машины нужно освободить от всего, что может создавать дополнительную нагрузку.
2. Транспортное средство поставить на максимально ровное покрытие.
3. При помощи мела нарисовать на полу линии вертикального типа (они будут проходить через центры световых пятен), а также одну горизонтальную линию (аналогично) на ровной стене.
4. Прежде чем начать регулировать фары, нужно обязательно проверить состояние АКБ и самих фар. Последние нужно выставить так, чтобы наиболее яркая зона находилась в месте, где пересекаются горизонтальная и вертикальные линии.

Регулировка противотуманок

В целом, все выполняется точно так же, как и в случае с самими фарами. Можно следовать согласно вышеуказанному алгоритму. Если батарея имеет нормальный уровень зарядки, никаких сложностей возникнуть не должно.

На картинке, которая приведена ниже, можно заметить расположение регулировочного винта. Его необходимо вращать при помощи обычной отвертки.

Что касается центра светового пятна:

1. Нужно включить ближний свет. В этот момент из машины необходимо выйти даже самому водителю.
2. Линия среза должна быть точно такой, как приведена на картинке.
3. Во время регулировки ближнего света, первым делом необходимо выполнить настройку горизонтального характера, и только потом приступать к вертикальной.
4. Если Хёндай имеет в наличии так называемый регулятор наклона фар, необходимо поставить его в нулевое положение.

1. Снова включается свет, но водитель в этот момент обязательно покидает железного коня.
2. Линия, показывающая границу светового пятна, обязательно должна расположиться в указанных пределах.

Подведение итогов

Собственно, на примере данного материала каждый читатель имеет возможность удостовериться, что регулировка фар на машине Hyundai Solaris – не самая трудная процедура. Оказывается, ее можно выполнить достаточно успешно и без специализированного оборудования. Главное, действовать в соответствии со всеми рекомендациями, приведенными в этой статье.

Если человек ездит с отрегулированными фарами, другие водители будут ему благодарны, да и сам он почувствует уверенность во время преодоления максимально темных участков дороги. Хорошо настроенный свет фар – залог долгой езды в любых условиях. Неважно, Хендай Солярис у вас или другой железный конь, регулировка фар должна быть выполнена обязательно. Не хотите заниматься этим самостоятельно? Добро пожаловать на станцию технического обслуживания!

Как правильно отрегулировать фары на Солярисе: полезные советы и инструкция

Привет! Меня зовут Евгений Дубровский, и я автомеханик со многолетним опытом работы. Сегодня я расскажу тебе, как отрегулировать фары на автомобиле Solaris.

Необходимые инструменты

Перед началом процесса регулировки фар необходимо подготовить все необходимые инструменты:

• Отвертка Phillips
• Уровень
• Маска для фар

Шаг 1: Подготовка

Прежде чем приступить к регулировке фар, необходимо убедиться, что автомобиль находится на ровной поверхности и находится в нормальном рабочем состоянии. Убедитесь, что на все четыре колеса установлены правильные давление шин.

Шаг 2: Регулировка вертикального уровня

Для начала, оденьте маску на фару, чтобы избежать ее случайного повреждения в процессе работы. Затем откройте капот и найдите регулировочный винт на каждой фаре. Он обычно имеет ленту привязки для регулировки вертикального положения фары.

С помощью отвертки Phillips, поворачивайте регулировочный винт, чтобы поднять или опустить луч света фары. Регулируйте фары таким образом, чтобы они освещали дорогу прямо перед автомобилем и не создавали яркого света на глазах встречных водителей.

Чтобы проверить правильность регулировки фар, выключите фары, припаркуйтесь на расстоянии 5 метров от стены и включите ближний свет. Отметьте позицию светового пятна на стене. Затем включите дальний свет и убедитесь, что его пятно находится не выше 1,2 метра от земли.

Шаг 3: Регулировка горизонтального уровня

После регулировки вертикального уровня, необходимо проверить и отрегулировать горизонтальное положение фар.

Паркуйтесь перед стеной и включите дальний свет. Отметьте позиции световых пятен на стене. После этого поверните автомобиль при неизменной позиции рулевого колеса и убедитесь, что пятна света примерно находятся на одном уровне. Если какая-то фара расположена слишком низко или высоко, воспользуйтесь регулировочным винтом, чтобы установить правильное положение.

Шаг 4: Проверка и завершение

После завершения регулировки фар, убедитесь, что они работают исправно. Переключите свет с ближнего на дальний и наоборот, чтобы убедиться, что переключение происходит без проблем.

Теперь все готово! Фары на вашем автомобиле Solaris правильно отрегулированы и готовы к использованию на дороге в темное время суток.

Надеюсь, этот краткий руководство поможет вам отрегулировать фары на вашем Solarisе без проблем. Если у вас остались вопросы или требуется дополнительная помощь, не стесняйтесь обращаться к профессиональному автомеханику. Безопасного вождения!
