Подключение китайской магнитолы к ISO и CAN-шине(VAG).
Изначально писал для владельцев VW Jetta 6 нижегородской сборки, где в штатном разъеме нет CAN шины. За 3 года пост посмотрели 111000 раз, обалдеть). Пост будет дополняться, поправки приветствуются. Если есть полезная инфо в других БЖ — сделаю ссылки, пишите.
Многие владельцы VAG сейчас ставят китайские магнитолы с поддержкой CAN, но в машине зачастую есть только ISO разъемы и CAN шина к ним не подведена. В моем случае это Isudar на андроиде aliexpress.ru/item/32557021060.html Инструкций по массе проводов и разъемов, которые шли с магнитолой, не было. В интернете по этой модели тоже ничего нет. Продавец на связи, но он не производитель и мало что понимает в теме. Перед тем, как заказать магнитолу, обязательно свяжитесь с продавцом для уточнения платформы и комплектации авто, чтобы он вложил все нужные переходники и правильный декодер. Итак, CAN не было в магнитоле с завода, имеем только два ISO разъема:
коричневый — аудиовыходы, черный — питание.
Втыкаем их в адаптер из комплекта. Адаптеры у всех разные, китайцы делают универсальные магнитолы со всеми возможными вариантами подключения, для этого делают массу адаптеров и внешний CAN декодер.
Желтый провод — плюс питания магнитолы
Черный — минус питания магнитолы
Они питают саму магнитолу и декодер
Красный — ACC (accesoires, шинка доп. оборудования)
По нему магнитола получает сигнал о включении, он идет либо сразу в магнитолу (без CAN), либо декодер получает сигнал о включении шинки ACC по CAN шине и далее декодер подает сигнал на включение магнитоле по своему проводу ACC. Во втором случае провода ACC от разъема ISO к декодеру и от разъема ISO к магнитоле должны быть разомкнуты во избежание проблем.
Оранжевый -ILL (illumination, подсветка кнопок)
По нему питается подсветка кнопок магнитолы, в плане подключения его касается все то же, что написано про провод АСС. ACC/ILL обычно и идут в паре.
Зеленые B0, B1, B2 — для разных распиновок CAN шины (у кого она подведена к ISO), пин CAN low — обычно общий. Бывает CAN-шина выполнена парой серый/белый провода.
адаптер из комплекта
Зачем нам магнитола, включенная в CAN сеть?
1) Задняя камера будет включаться правильно. Не надо будет подключаться к заднему фонарю = не будет проблем с импульсным контролем ламп.
2) На экран будет выводиться информация о точном количестве топлива, открытых дверях, непристегнутых ремнях, включении ручника, скорости, напряжении батареи, температуре за бортом, о работе климат-контроля, датчиках давления шин, парктрониках и т.д. (при наличии всего этого на авто)
3) Подсветка экрана будет приглушаться при включении фар
Для кого-то не очевидно, поэтому сразу скажу, что управление с магнитолы оборудованием авто невозможно Исключение — ГУ Teyes с огромным экраном и ценой, в котором ваш блок управления климатом заменяется на встроенный в ГУ, дабы увеличить экран вытеснив блок климата. Но мне пока не понятно, как зависший от мороза дисплей будет управлять печкой.
Итак, мы хотим подключиться к CAN — сети. Пора разобраться с терминами.
CAN — Controller Area Network — сеть контроллеров-блоков, связанных между собой витой парой проводов CAN bus. Именно витой парой, для уменьшения помех. Рекомендую также скручивать свои провода, которыми подключаетесь к CAN bus.
Многие непонятно почему называют декодер канбасом или канбусом. Некоторые даже убеждают что это правильное название, а декодером его зовут только китайцы)) Так вот, bus по английски — автобус шина. CAN bus = CAN — шина. CAN bus это сама шина, а не декодер! Это локальная сеть в авто. По CAN- шине контроллеры зависают в чатах всем сразу рассылают сообщения, а те контроллеры, которым они адресованы, их получают. В машине не одна CAN-шина. Быстрая шина (до 500кб/с) управляет двигателем, airbag, тормозами и прочими ответственными системами, на ВАГах это витая пара из оранжевого с ЧЕРНОЙ полосой и оранжевого с коричневой полосой проводов (лучше не трогать!). Есть еще медленные (до 100 кб/с) информационно-командная шина и шина комфорта, которые теперь объединены в одну шину комфорта. Разные шины общаются меж собой (и с нами по OBDII) через интерфейс Gateway. Нас интересует шина комфорта, на всех ВАГах это витая пара из оранжевого с зеленой полосой (CAN high) и оранжевого с коричневой полосой (CAN low) проводов.
витая пара CAN шины
Еще одно заблуждение: CAN low это не минус! CAN high и CAN low это два плюса, зеркальные отражения сигналов друг друга. Насколько на одном повышается напряжение при сигнале, настолько же на другом понижается. Так сделано для большей надежности, при обрыве одного провода или замыкании, такая сеть будет выполнять свои функции точно так же, просто перейдет в аварийный режим и выдаст соответствующую ошибку.
Но чтобы магнитола понимала сообщения CAN шины, нам нужен свой контроллер — CAN bus decoder, он либо встроен в магнитолу или внешний блок комфорта (штатные ГУ) либо идет с магнитолой в отдельной коробочке с кучей адаптеров для универсальности (китайское ГУ). Если декодера не было в комплекте, нужно попросить продавца его выслать вместе с адаптером под ISO-разъемы.
декодер
Декодер читает сообщения CAN-шины и посылает команды на MCU магнитолы по паре Rx/Tx, (R-receive, T-transfer) он также подает сигналы по проводам ACC/ILL в магнитолу, которые в варианте без CAN приходят из ISO напрямую.
Подключиться к CAN шине комфорта можно в любом месте, где она есть: у блока Gateway, у блока климат-контроля, в косе проводов водительской двери.
У блока Gateway можно подключиться, вставив дополнительные пины в разъем блока. 10-й пин — CAN low, 20-й пин — CAN high. Примеры подключения смотрите тут или тут
На новых машинах есть возможность подключиться к CAN в разъеме Эра-ГЛОНАСС, смотрите тут
У меня есть климат, мне было проще подключиться к шине у разъема его блока.
Снимаем блок климата, вынимаем из самого большого разъема (справа) красную защелку и выдергиваем разъем, чтоб удобней было паять. Я клеммы с аккумулятора не сдергивал, вы — как хотите.
В этом разъеме ищете витую пару CAN-шины комфорта. Как писал выше, на всех ВАГах это витая пара из двух оранжевых проводов. Оранжевый с зеленой полосой — CAN high, оранжевый с коричневой — CAN low.
Припаеваем к ним наши провода так, чтобы через все разъемы и адаптеры оранжевый провод с зеленой полосой соединить с CAN high декодера, а оранжевый с коричневой полосой — с CAN low декодера.
отрезал один из ненужных двухпиновых разъемов адаптера и использовал его для соединения
Куда подключить нашу витую пару в декодере? Распиновка китайских декодеров примерно одинаковая:
Нам интересны только 3 пары пинов:
— CAN high/CAN low — вход CAN шины, то что нам нужно.
— ACC/ILL — с этих пинов декодер в магнитолу подает сигналы ACC/ILL (писал выше)
— Rx/Tx — с этих пинов декодер подает команды на MCU магнитолы.
Почти все проблемы с включением магнитолы и отсутствием CAN инфо связаны с неправильным подключением проводов к этим пинам или с неисправным декодером.
Для тех, у кого CAN-шина и ISO есть в квадлок-разъеме с завода:
распиновка питания в квадлоке
Бывает такое, что китайцы путают местами ACC+ и BAT+ в переходниках. Надо менять местами. Бывает такое, что некоторые ГУ не успевают распознать короткую паузу по питанию, когда заводите двигатель и ГУ каждый раз перезагружается. Тут уж к производителю, или задержки какие-то самодельные паять.
С CAN bus разобрались. Теперь задняя камера. Видеосигнал камеры втыкаем в разъем "Rear camera in" а красный проводок на кабеле припаиваем к розовому проводу "reverse" с одной стороны (на нем появляется +12V при включении задней передачи) и к плюсу камеры с другой стороны, минус камеры — на массу.
У кого мультируль (у меня — нет!) — все должно работать по CAN -шине.

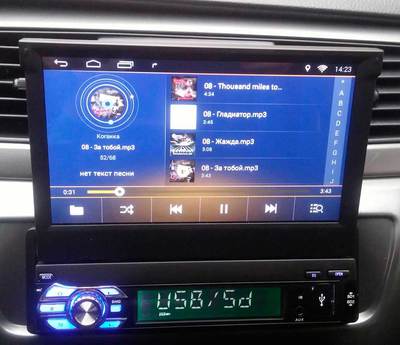

Как это выглядит:
Показывает остаток топлива, температуру, обороты, пробег, ремни, ручник. При включении фар подсветка экрана приглушается. Обе камеры работают. Кнопки светятся.
Сори за плохое качество фото.
Если вам нужен красивый интерфейс и расширенный функционал магнитолы, ищите альтернативную прошивку, например мод от Hal9k
ЕСЛИ ВАМ НУЖНА ПОМОЩЬ:
Я не специалист по настройке магнитол, диагностике неисправностей декодера, не гадаю вслепую по проводам и номерам пинов, не вникал в протоколы обмена данными, не разбираюсь в разновидностях декодеров и т.д. и т.п. Я вообще не специалист. Мне просто надо было подключить свою магнитолу к ISO, я изучил вопрос и у меня все получилось, поделился с другими, т.к.инфо по теме было мало в сети. Все, что я знаю — есть в посте. Если вы все сделали так же и ничего не работает — покажите фото всех ваших соединений и распиновку магнитолы, может что-то упустили. Если и с этим полный порядок — ищите проблему в оборудовании, пишите продавцу. По другим авто (не группы VAG) не знаю вообще ничего. Если зашли в тупик и никто вам не может помочь — обратитесь к установщику сигнализаций, автоэлектрику (реальному, не в интернете).
ХОТИТЕ ЕЩЕ БОЛЬШЕ?
Благодаря kizup и его крутому приложению Vag Android Cockpit, купив еще один китайский адаптер , можно подключить магнитолу еще и к диагностической каншине! (9 и 19 пины на гейте) И получить еще больше данных! Смотрите тут
Как настроить китайскую магнитолу в машине 1дин
Современные технологии очень сильно упрощают жизнь человеку. Если раньше пользоваться ими мы могли лишь, приобретая целый перечень устройств, сейчас можно значительно экономить, используя лишь один многофункциональный прибор. Сюда относятся автомобильные магнитолы с возможностью подключения к ним интернета. Предыдущие модели только воспроизводили звуки. Нынешние — практически заменяют компьютеры. Например, большим спросом пользуется магнитола 2 дин с интернетом.
Мы подготовили небольшой обзор современных автомобильных гаджетов. А также, расскажем, как их подключить. Так как с этим у многих возникают проблемы.
Функции магнитолы 2 дин схожи с возможностями операционной системы Андроид.
Основными производителями процессорных гаджетов являются известные и востребованные бренды:
- Pioneer;
- Alpine;
- Prology;
- Kenwood;
- Soni;
- Clarion.
В основном, это китайские и японские компании. В их чем разница — не секрет: в качестве и цене.
Обзор китайских автомагнитол 2 дин
Модели китайских изготовителей более востребованы среди пользователей. У таких гаджетов низкая стоимость, но высокая функциональность. Учитывая эти качества, мало кто обращает внимание на низкое качество изделий. Кроме этого, отсутствует поддержка пользователя и полноценная гарантия.
Автомобильный гаджет OWNICE C500
Рассмотрим некоторые интересные китайские модели.
Как подключить интернет к магнитоле и настроить его
Пользователи, впервые столкнувшиеся с моделями магнитол, в которые можно подключить систему Андроид, теряются и не могут сами подключить. На самом деле, все просто. Для этого понадобится кабель-USB и вход USB на панели. У некоторых гаджетов таких входов не предусмотрено. В таких случаях существуют другие схемы подключения.
Панель управления магнитолы
При наличии внешнего входа, действовать надо следующим образом:
- Подсоединить смартфон через кабель УСБ, используя внешний вход к прибору. На экране появится значок о подсоединении стороннего прибора. Также, выйдет несколько режимов подключения. Необходимо выбрать один. Чаще всего появляется три способа:
- накопитель УСБ;
- медиаустройство;
- камера.
Если нужен интернет, выбрать надо первый вариант.
- На дисплее магнитолы необходимо выйти из режима радио или проигрывателя и войти во внешний источник.
- Войдите в сеть на смартфоне. Отрегулируйте магнитолу на воспроизведение. Включать и выбирать музыкальные композиции можно со смартфона. А звучание будет из колонок магнитолы. При этом, можно использовать не только смартфон, но и планшет. Даже простой телефон с поддержкой интернета.
Второй вариант подключения
Этот способ сложнее, так как понадобятся дополнительные провода. Зато можно подключить интернет на китайской магнитоле или на приборе другого производителя.
Здесь необходимо иметь под рукой провода типа CA-ANW-200.
- Сначала понадобится установка и загрузка Google Play Маркета.
- Подключить адаптер к смартфону, имеющему систему Андроид.
- К адаптеру подсоединить УСБ. В соответствующий разъем. Второй конец кабеля включить в первый порт. Он так и обозначен №1. Находится сзади магнитолы.
- На смартфоне загрузить блютуз. Затем зайти в приложение Плэй Маркета. В меню на магнитоле включить APPS.
Теперь доступна функция прослушивания музыки, просмотра фотографий со смартфона. Можно даже пересылать видео из смартфона.
Третий способ подключения
Этот вариант тоже подходит для разных моделей авто магнитол.
- Штекер двухсторонний 3.5 Jack подключается к выходу AUX. Он находится спереди на панели прибора. Другой конец штекера идет к адаптеру блютуз.
- В обоих устройствах активировать блютуз.
- Выполнить поиск устройства DL-Linc. Подключить смартфон к оперативной системе Андроид.
При желании, магнитолы подключаются и к WI-FI. Для этого необходимо иметь интерфейс данных. Если на смартфоне подключен и активен интернет, его номер (пароль входа) раздастся и магнитоле. Если не получается самостоятельно разобраться с подключением и настройкой, обратитесь к профессионалу за помощью.
Для выбора русского языка (например после сброса настроек) войдите в Настройки через главный экран или вытяните панель управления сверху и выберите Настройки.
Если активирован английский язык (по умолчанию), то пролистайте меню настроек в самый низ:
More Settings -> Language & Input -> Language Settings -> Add a Language -> Нажмите значок лупы в правом углу -> Начните вводить “rus” (появится Русский), выберите его, нажмите Россия.
Теперь нужно перетащить строчку с русским языком на первое место. Зажмите эту строчку, она активируется, двигайте вверх, отпускайте. Все, русский язык активирован.
Синхронизация даты по сети
При этом режиме магнитола синхронизирует ваше текущее время автоматически при подключении к Wi-Fi. Для настройки даты можно нажать на часы на главном (домашнем) экране, либо зайти через настройки (если активирован русский язык):
Настройки -> Больше настроек -> Дата и Время -> Синхронизация по сети.
После чего нужно установить ваш часовой пояс (пункт меню ниже). Отобразится корректное время. Если магнитола подключена корректно, то ей больше не нужно подключаться к сети для синхронизации времени. Она сохранит настройки и благодаря постоянному питанию от аккумулятора будет сохранять текущее время. Время собьется, если магнитола будет полностью обесточена, тогда потребуется подключить ее к wi-fi и время опять станет корректным (дополнительные настройки пояса не потребуются).
Изменение дизайна интерфейса
Автомагнитолы на системе Андроид 10 (модели А750, А716, А660, А760) обладают встроенной возможностью изменения вида главного экрана и экрана приложений.
Для изменения дизайна и выбора одного из 16 вариантов главного экрана нужно:
- Находясь на главном экране произвести длительное касание пустой области экрана. В нижней части появятся иконки с вариантами интерфейса.
- Нажать на вариант нового интерфейса, он сразу активируется.
- Нажмите на пустую область, чтобы варианты исчезли.
Произведите аналогичные действия, находясь на экране приложений для изменения вида иконок приложений (6 вариантов).
Активация двойного экрана
Эквалайзер, настройки звука и баланса
Чтобы попасть в раздел настроек звука нужно открыть меню Приложений и нажать иконку “Аудио настройки”. Также в раздел эквалайзера вы можете попасть, находясь в разделе Музыка (соответствующий значок в нижней части экрана).
Баланс звука – громкость при активированной камере заднего вида”, громкость Bluetooth настраивается в пункте “Настройки звука” (значок на вытягиваемой сверху панельке) или через “Настройки” -> Аудио (объем).
Скачивание и установка приложений
Для установки приложений из Play Market вам необходимо авторизоваться. Зайдите в Приложения -> Play Маркет – при первом входе начнется “Проверка”.
Важно! Убедитесь, что на магнитоле выставлено корректное текущее время и хороший сигнал wi-fi, иначе Проверка – выдаст ошибку.
Обратите внимание, что при первой авторизации процесс “Проверки” может выполнятся достаточно долго – около минуты. Пожалуйста, наберитесь терпения и подождите, пока на экране пропадет вращающийся круг и появится поле для ввода вашей гугл почты (аккаунта).
После авторизации в Play Маркет вы сможете искать и скачивать приложения, аналогично, как и на вашем смартфоне. Пожалуйста, учтите, что магнитола не обладает такой же высокой производительностью, как ваш смартфон и на скачивание и установку приложения может потребоваться больше времени. Пожалуйста, будьте терпиливы.
Для удаления приложения прижмите иконку этого приложения на пару секунд, появится окно с подтверждением удаления. Нажмите “Да”.
ВОПРОС: Процесс проверки при первой авторизации в Play Market происходит слишком долго. В чем может быть причина?
ОТВЕТ: Такое возможно, если система запустила автоматическое обновление приложений при подключении к Wi-fi. Проверить это можно, вытянув верхнюю панель. В случае обновления под ней отобразится диспетчер загрузки обновления. Нужно подождать или отменить обновление вручную.
Подключение смартфона по MirrorLink (Phonelink)
Функция подключения экрана телефона к магнитоле доступна через USB провод и через Wi-fi для смартфонов на Android. И только через Wi-fi для iPhone.
Обратите внимание, что сенсорное управление смартфоном через экран магнитолы возможно только при подключении через USB. Для вывода звука, необходимо параллельно подключить ваш смартфон через Bluetooth. При первом подключении потребуется сделать ряд действитй.
1. Откройте приложение phonelink на магнитоле (меню Приложения -> phonelink (на последнем экране).
2. Выберите Mobile phone QR code
Откроется QR ссылка для скачивания и установки приложения TimaAvn.
3. Подключение Андроид смартфона через USB:
Перед подключением смартфона к магнитоле необходимо в настройках телефона зайти в режим разарботчика и включить опцию Отладка по USB, а также активировать пункт Отладка по USB (настройки безопасности) – это необходимо для управления телефоном через экран магнитолы. Данное действие проводится один раз.
- Подключите смартфон к магнитоле через USB провод, начнется зарядка.
- Запустите приложение TimaAvn на смартфоне.
- Откройте phonelink на магнитоле и выберите режим Android USB. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- После того, как на смартфоне появится диалоговое окно, нажмите начать.
Дальнейшее подключение делается буквально в несколько кликов. Просто запустите приложения на смартфоне и на магнитоле, выберите режим и нажмите “Начать” на смартфоне.
4. Подключение Андроид смартфона через Wi-fi:
- Активируйте точку доступа на вашем смартфоне и подключите к ней магнитолу по wi-fi.
- Запустите приложение TimaAvn на смартфоне.
- Откройте приложение phonelink на магнитоле и выберите пункт Android WIFI. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- На экране смартфона появится диалоговое окно. Нажмите “Начать”. Экран смартфона отобразится на экране магнитолы.
Обратите внимание: Управление смартфоном через экран магнитолы при подключении по WIFI недоступно. Также скорость обмена информацией может быть ниже, чем при подключении через USB – изображение может передаваться с небольшой задержкой.
Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
На моделях автомагнитол A750, A760, А716, A660 доступна функция подключения 2-х комплектов штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления основными функциями магнитолы.
Для подключения мультируля нужно корректно определить два провода (или один), отвечающие за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.
Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:
- Steering_Wheel Remocon – провод питания кнопок и
- Steering_Wheel Remocon_GND – провод заземления кнопок (смотрите пример схемы распиновки Kia Sportage).
После того, как провода определены, вам нужно:
- Подключить провод от автомагнитолы KEY1 к Steering_Wheel Remocon (и KEY2 к аналогичному, если у вас два комплекта нарульных контроллеров).
- Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.
На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.
Обучение кнопок руля на магнитоле с ОС Андроид 10
Зайдите в меню приложений и выберите “Кнопка рулевого колеса”.
Войдите в первый пункт “Кнопка выбора”.
Отметьте функции, к которым хотите привязать рулевые кнопки. Нажмите OK.
Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.
Доступ к заводским настройкам
Для доступа к управлению заводскими настройками перейдите в меню Настройки -> Заводская настройка, введите Код: 1234 (и нажать В порядке).
Подсветка сенсорных кнопок боковой панели
На данных моделях автомагнитол возможна активация подсветки сенсорных кнопок управления на боковой панели (только один лунный цвет).
Для активации подсветки:
- Зайдите в раздел “Заводская настройка” (см. пункт выше).
- Выберите “Настройки ярких огней”.
- В правой верхней части экрана измените пункт “Руководство по эксплуатации” на “Авто”.
Настройка кнопок сенсорной панели
Функции кнопок боковой сенсорной панели установлены по умолчанию, но может случиться, что по каким-то причинам данные настройки сбились.
Для установки функций сенсорной панели потребуется сделать несколько простых шагов.
Войдите в меню заводские настройки:
- Настройки -> Заводская настройка -> Пароль (1234) (нажать “В Пордяке”).
- Далее выберите пункт “Обучение сенсорной кнопке“.
- Нажмите “Начало”. Далее выберите функцию и нажмите соответствующую кнопку на сенсорной панели.
После того, как установите все кнопки, нажиите “Конец”.
32 комментария к “ Инструкция автомагнитолы на Андроид 10 / А750, А770, А716, А718, А660, А760 ”
Как сменить пароль на блютузе, есть ли еще какие либо скрытые настройки?
подскажите пожалуйста – у меня в комплекте Srnubi Android был куллер на охлаждение и как оказалось он жутко гудит при работе. Можно ли его отключать в самой магнитоле, или только путем снятия фишки?
Здравствуйте, к сожалению, мы не располагаем информацией об указанной модели магнитолы. Но, можем предположить, что скорее всего отключить кулер получится путем отключения у него питания физически. Возможно есть какое-то приложение для управления кулером на вашей магнитоле. Лучше всего этот вопрос поизучать в интернете.
Здравствуйте. Магнитолла А750. Перестали скачиватся приложения с Плей Маркет и не получается установить сопряжение с ELM 327. Как решить проблему? Спасибо
Здравствуйте, проблема со скачиваеним приложений через Play Market возникает в связи с ограничением работы сервиса на территории России по политическим причинам. Так же, как и на смартфонах. Можно попробовать скачать на флешку нужное приложение из открытых источников из интернета, подключить флешку с файлом .apk и установить приложение на магнитолу.
Сопряжение с адаптером может устанавливаться через Bluetooth соединение, так же как и на смартфоне. Для дальнейшей работы с адаптером нужно смотреть прилагаемую к сканеру инструкцию. Возможно, понадобится установка соответствующего приложения.
настройки пароля блютуза бы были на магнитоле- и проблем бы с ЕЛМ327 ни у кого не возникало…
Добрый день, подскажите пожалуйста купил магнитолу А 716 не могу настроить мульти руль на Шевроле Лачетти ,настройка обучению кнопок не помогает . Нашёл в настройках выбор “банка”
выбирается марка и модель машины, а так же выбор переходника из чего следует вопрос : ” АААААААААА помогите , настроить “
Здравствуйте, подробная инструкция по настройке мультируля описана в данном материале. Попробуйте выполнить все описанные шаги по пунктно. Возможно проблема в определнии и подключении кабелей. “Банка” в данном случае вряд ли вам поможет. Данная опция может использоваться для настройки некоторых опций через подходящий для конкретной марки Can Bus. Попробуйте провод заземления запитать на массу авто – на какой-либо болт, примыкающий к корпусу автомобиля. Возможно вам лучше обратиться к специалисту, который поможет подключить мультируль.
Здравствуйте, Андроид 10, 2дин 1\16 гб .Все работало хорошо пока я не захотел еще лучше и полез бродить по настройкам. Результат прогулки, на камере зад.вида к динамической разметке добавилась еще одна. Как вернуть обратно не знаю.
Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций
Распиновка автомагнитолы 7018B wilkYdin (подключение)
Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.
Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.
Кабель A – отвечает за питание и контроль устройств.
Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

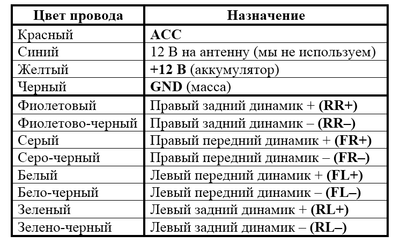

- Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
- Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
- Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.
Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.
Настройка и управление Радио
Убедитесь, что антенна подключена в разъем для антенны на магнитоле.
-
- AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
- FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
- PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
- EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
- LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
- LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
- DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
- Моно / Стерео – переключение режима воспроизведения на моно или стерео.
- Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
- Переключение по сохраненным станциям.
Быстрая настройка звука и экрана
Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.
Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.
Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:
- BAS – регулировка нижних частот
- TRE – регулировка средних частот
- BAL – смещение звука в правую или левую часть салона
- ФАД – смещение звука в переднюю или заднюю часть салона
- EQ – переключение предустановленных режимов эквалайзера
- Усиление громкости
Настройка экрана магнитолы 7018B wilkYdin
- Яркость
- Контрастность
- Насыщенность
- Оттенок
Воспроизведение с карт памяти USB / MicroDS (TF)
Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.
Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.
В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.
Пульт Д/У – описание функций
Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.
Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.
Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:
- Steering_Wheel Remocon – провод питания кнопок и
- Steering_Wheel Remocon_GND – провод заземления кнопок.
После того, как провода определены, вам нужно:
- Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
- Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.
На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.
Обучение кнопок руля на магнитоле 7018B
Перейдите в Настройки и выберите пункт “Рулевое упр.”
Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.
Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.
5 комментариев к “ Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю ”
Здравствуйте, у меня получается обучить только одну кнопку. Если на магнитоле зайти в режим рулевое управление и нажать на экране допустим на увеличение звука затем на руле на увеличение звука на экране появляются цифры, кнопка прописалась. А при нажатии кнопки на экране на уменьшение громкости то она не реагирует на нажатие, при выходе в главное меню на музыку или радио то на увеличение громкости будут реагировать все кнопки на руле звук +- и переключение каналов вперёд назад. Подскажите это глюк магнитолы, хотя провод подключил коричневый на управление с руля
Погас экран.Никакие регулировки не включают дисплей.Музыка играет с флэшки. И все
Здравствуйте, если вы приобретали данную модель магнитолы в нашем магазине, пожалуйста, напишите на электронную почту [email protected] . Пожалуйста, укажите в письме номер заказа и приложите фото коробки со штрих кодом и фото гарантийного талона. Поможем решить вопрос.
Немного теории и общей информации
На сегодняшний день существуют магнитолы двух размеров: 1-DIN (180 × 50 мм) и 2-DIN (180 × 100 мм). Различие этих типов заключается в размере и поддерживаемых функциях. Так, многие 2-DIN автомагнитолы работают под управлением OC Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.
Сейчас основными поставщиками автомагнитол являются компании Pioneer (для внутреннего рынка Японии — Carrozzeria), Alpine, Prology, Digma, KENWOOD и Sony. Также недавно на рынок вышла компания Aura, которая стала известна благодаря выпуску качественных магнитол за доступный ценник.
Что понадобится для установки магнитолы в автомобиль?
Для подключения автомагнитолы понадобятся:
- Непосредственно автомагнитола.
- Фишка питания или ISO-разъем (обычно идет в комплекте).
Подключение магнитолы. Пошаговая инструкция
После выбора автомагнитолы и подготовки всех необходимых инструментов можно переходить непосредственно к практической части.
1. Сборка проводов питания
Для начала необходимо сделать (или купить готовые) провода для питания магнитолы от аккумулятора. Для самостоятельной сборки берем два провода сечением 2,5–4 мм 2 и длиной около 3 м, а также две клеммы как на рисунке ниже.
Далее зачищаем изоляцию провода на расстоянии примерно 15 мм от начала, продеваем термоусадку (если есть) и отодвигаем ее подальше, чтобы не мешалась. После чего соединяем провод с клеммой и обжимаем пресс-клещами или пассатижами. Для повышения надежности конструкции можно запаять место соединения провода и клеммы, но это необязательно. Теперь остается только изолировать провод и клемму термоусадкой или изолентой.
В конечном итоге должен получиться провод как на рисунке ниже.
К слову, клемма может быть и другого вида, например, такого:
Вне зависимости от вида клеммы, принцип ее соединения с проводом будет практически одинаковый.
2. Установка предохранителей на провода
Предохранитель является защитой провода. Если вдруг пройдет короткое замыкание от аккумулятора, то предохранитель примет ток на себя и сгорит, тем самым защитив провод от возможного возгорания.
На рисунке ниже показано, как выглядит предохранитель.
Предохранитель ставится в обрыв провода за 30 см от начала провода со стороны аккумулятора на плюсовой провод. Для установки предохранителя провод питания отрезается, а затем этот отрезок по обе стороны запаивается с проводами предохранителя в одно целое. Важно не забыть загерметизировать места пайки изолентой или термоусадкой, а также проверить сохранность оболочки (изоляции) кабеля после окончания процедур.
3. Подсоединение проводов к клеммам аккумулятора
Подключение получившихся проводов питания осуществляется только на снятые (!) с аккумулятора клеммы, чтобы избежать короткого замыкания. Снять клеммы с аккумулятора можно с помощью гаечного ключа.
После снятия клемм нужно отвернуть болты (обведены на рисунке красным) на распределительной площадке и присоединить получившиеся провода. Теперь остается только обратно закрутить болты, чтобы зафиксировать провода на клеммах.
4. Протягивание проводов к месту установки автомагнитолы
Провода питания подготовлены и автомагнитола ждет своего часа. Перед непосредственной установкой автомагнитолы необходимо протянуть провода в салон.
Для удобства протягивания проводов можно воспользоваться проволокой.
Под передней панелью автомобиля со стороны водителя, над педалью сцепления есть технологическое отверстие для гидрокорректора фар, а так же штатных проводов. Нужно протянуть в это отверстие проволоку и вывести ее под капотом:
После чего необходимо поочередно крепко обмотать каждый провод питания проволокой, и потянуть за проволоку изнутри салона. Таким образом можно легко вытянуть провода в салон.
Далее приступаем к разборке боковых панелей, дабы открыть доступ к посадочному месту для магнитолы. Чтобы снять боковой пластик, необходимо открутить несколько винтов.
5. Установка и подключение автомагнитолы
После снятия боковых панелей и протяжки проводов можно устанавливать автомагнитолу на посадочное место. Далее находим инструкцию к магнитоле и, в частности, к ISO-разъему. В инструкции должна быть распиновка ISO-разъема. По этой распиновке смотрим, за что отвечает конкретный провод.
Ниже изображена схема автомагнитол Pioneer (распиновка всех автомагнитол от Pioneer одинакова).
После ознакомления с инструкцией можно приступать к подключению проводов:
Красный и желтый провод соединяем с плюсовым проводом питания, который был протянут из под капота в салон, а затем изолируем место соединения. Ту же процедуру проделываем с черным проводом от магнитолы и минусовым проводом питания.
После подключения питания необходимо подключить динамики к магнитоле. Провода от динамиков протягивать не нужно, так как они уже протянуты в салон с завода, поэтому остается только подключить по схеме. Однако важно следить за полярностью при подключении динамиков.
Если нет уверенности в том, какой из проводов динамика минус, а какой — плюс, можно воспользоваться нехитрым способом для проверки полюсов:
Нужно взять обычную батарейку и присоединить к ее полюсам провода от динамика. Если диффузор динамика начал двигаться вверх, то полярность соблюдена правильно и минус батарейки соответствует минусу провода, а плюс — плюсу. В ином случае диффузор будет вдавливаться.
После того, как правильная полярность найдена, подключаем динамики к магнитоле по инструкции от самой магнитолы, либо по данной схеме:
Когда все провода подключены, можно приступать к проверке работоспособности аудиосистемы автомобиля. Для этого подключаем клеммы из пункта 3 инструкции к аккумулятору, включаем зажигание и пробуем включить магнитолу.
После установки и подключения магнитолы в автомобиль следующим шагом необходимо ее настроить. Настройка автомагнитолы — несложный процесс, но может различаться в зависимости от модели и типа аудиосистемы в автомобиле. В этой статье разберем, как настроить магнитолу на примере Pioneer MVH-S520BT.
Перед тем, как приступить к непосредственной настройке автомагнитолы, следует разобраться в некоторых вводных понятиях, которые пригодятся в будущем:
- Фильтр HPF (High-pass Filter) — фильтр высоких частот.
- Фильтр LPF (Low-pass Filter) — фильтр низких частот.
- Крутизна спада — это то, на сколько децибел снизится уровень звукового сигнала на единицу измерения интервала частот.
Начальные настройки. Сброс до заводских настроек
Перед настройкой автомагнитолы рекомендуется сделать сброс до заводских настроек.
Сброс до заводских настроек можно выполнить двумя способами:
После сброса настроек до заводских значений можно приступать к начальным настройкам автомагнитолы. К начальным настройкам автомагнитолы относятся:
Настройка звука
Эквалайзер — корректировка амплитуды сигнала в зависимости от частотных характеристик.
Эквалайзер ставится в зависимости от предпочтений тех или иных музыкальных жанров. В нашей магнитоле он представлен в следующих позициях: простая, высокая мощность, динамично, вокал, ярко, сверхнизкие частоты, пользователь 1, пользователь 2.
Уровень сигнала — настройка баланса между передними и задними динамиками.
Баланс — настройка баланса левого и правого динамика.
Сабвуфер — если используется сабвуфер, включаем этот параметр.
Выбор фазы сабвуфера (если сабвуфер имеется).
Фаза сабвуфера — это движение подвижного механизма динамика вверх и вниз. Когда мы меняем фазу, меняется и направление движения динамика. В зависимости от направления движения динамика фазы еще называют нормальная и реверсивная.
Кроссовер — самая ответственная часть в настройке автомагнитолы.
Выбираем динамик, который хотим настроить.
ФВЧ — фильтр высоких частот (регулируем частоты, воспроизводимые динамиком).
Каждый динамик по своему назначению разный.
Значения крутизны спада динамика на октаву бывают: 6 дБ/октава(1-го порядка), 12 дБ/октава (2-го порядка),18 дБ/октава (3-го порядка), 24 дБ/октава (4-го порядка). Эти значения являются важным параметром при настройке автомагнитолы. Оптимально будет поставить 4-й порядок (24 дБ/октава), так как в таком случае происходит более крутой спад по частотам ниже настройки динамика.
Временные задержки — настройка выравнивания времени в соответствии с расстоянием между слушателем и динамиками. Настраивается для каждого динамика индивидуально.
S.RTRV — улучшение качества сжатого аудио и восстановление насыщенности звука. Оптимально будет оставить данный параметр на значении 1.
SLA — настройка уровня громкости для каждого источника (кроме FM).
Любые источники звука (AUX, Bluetooth, USB-накопитель, CD-диски) имеют разные мощности подаваемого сигнала. Один и тот же трек при одинаковой громкости может звучать тише или громче, в зависимости от того, откуда он считывается. Чтобы избежать перепадов громкости при переключении между источниками звука рекомендуется установить параметр SLA на значение 0.
Тонкомпенсация — компенсация для четкого звучания при низком уровне громкости. Выключаем этот параметр.
D.Bass — динамическое усиление нижних звуковых частот для придания эффекта наличия сабвуфера. Отключаем этот параметр, чтобы предотвратить лишнюю нагрузку на динамики.
Настройка других параметров
Подсветка
На модели Pioneer MVH-S520BT можно менять цвет подсветки, яркость, а также установить диммер (автоматическое уменьшение яркости при определенном времени суток).
На некоторых магнитолах цвет подсветки не меняется, но меняется яркость подсветки и устанавливается диммер. В общем, этот параметр целиком и полностью зависит от модели магнитолы.
Mixtrax
Система
Микрофон
Этот параметр позволяет включать и выключать микрофон, а также регулировать его громкость.
На этом настройка автомагнитолы завершена. Рассмотрены все основные параметры, которые присутствуют практически в любой модели магнитолы. Слушайте композиции правильно и качественно!
Магнитола 1-din с выдвижным экраном: обзор и установка
Господа, данная статья адресована в первую очередь автолюбителям и тем, кто хочет им стать в ближайшем будущем. Владельцы люксовых моделей иномарок вряд ли найдут здесь что-то интересное для себя, но если у вас бюджетный автомобиль и вы хотите немного приблизить его к миру роскоши, сделать каждую поездку чуть более приятной и удобной, чем это было раньше – эта статья для вас!
Сегодня мы будем говорить об установке новой магнитолы. Однако само слово «магнитола» сильно принижает тот девайс, с которым мы будем иметь дело. Ведь это настоящий мультимедийный центр для вашего автомобиля! Но сначала немного предыстории.
Довольно долгое время я ездил с самой что ни на есть простой магнитолой. Она умела играть только CD-диски и радио. Все. Больше ничего. Никаких флешек, никаких карточек памяти, никакого AUX, абсолютно ничего. Радио я не слушаю, да и вообще мои музыкальные вкусы довольно специфичны. Поэтому мне оставалась только нарезать музыку на диски и слушать с них. Но у дисков есть один очень большой недостаток: со временем они деградировали. Не знаю уж из-за чего это происходило – от перепада ли температур, или так их уделывал сам проигрыватель, но факт остается фактом. Фотография испорченного диска показана на рисунке 1.
Рисунок 1 – Деградация CD-диска
Как видно из рисунка 1, на диске образуются какие-то неоднородности. Они вызывают прерывистое воспроизведение музыки, периодическое пропадание части песен и все это просто жутко раздражает . Было принято решение избавиться от этого раз и навсегда! Очевидно, это можно было решить только путем установки нового устройства воспроизведения музыки. И я стал думать – что же поставить? Что именно выбрать из имеющегося на рынке многообразия? Читал интернет, смотрел яндекс-маркет, анализировал варианты. И все было что-то не то. Мне хотелось если уж ставить мультимедию, что б в ней было всего по максимуму. Мои требования были такие:
- Размер 1 DIN. 2 DIN в мою машину никак не влезет без существенных переделок салона;
- Большой выдвижной сенсорный экран. Хотя бы дюймов 6. Что б можно было и фильмы посмотреть, и фоточки глянуть, и запись с регистратора если что;
- Наличие навигации! Обязательно! Без нее никак! Очень хотелось иметь навигационную систему, встроенную в автомобиль. Телефон с яндекс-навигатором на присоске вкупе с болтающимися перед глазами проводами уже порядком надоел;
- Гарантия одновременной работы музыки и навигации. Да, как ни странно, не все умеют одновременно и музыку играть, и маршруты строить. Если такой гарантии нет, то это устройство мне и даром не нужно;
- Наличие слотов для micro SD-карточек памяти. Флешка это хорошо, но она громоздка и музыку лучше хранить именно на карточках памяти;
- Наличие USB-разъема (хоста). Хоть музыку и решено было хранить на карточке памяти, но мало ли;
- Наличие AUX. Лично я не слушаю музыку с телефона, но возможна ситуация, когда гости в автомобиле хотят поставить свою музыку;
- Операционная система Android. Не люблю Windows на мобильных устройствах;
- Оперативной памяти не менее 1 Гб. Есть много моделей с объемом памяти 256 Мб, но, думаю, стабильная работа нескольких приложений (например, тех же музыки и навигации) под вопросом;
- Наличие Wi-Fi. Для загрузки новых программ, а также для получения доступа в интернет, например, для получения информации о пробках на дорогах;
- Наличие Bluetooth. Это позволит абсолютно легально разговаривать по телефону за рулем через магнитолу;
- Наличие радио. Хоть я его слушаю очень редко, но пусть будет.
Как видим, требований у меня было очень много и я уже сомневался найду ли устройство в таком топ-жире. В российских магазинах я ничего подобного не нашел. И тут вспомнил про всеми нами любимый магазин удивительных вещей .
Буквально за полчаса поисков там я нашел девайс не только удовлетворяющий всем перечисленным пунктам, но и во многом превосходящий их! Встречайте, Ezonetronics RM-CT0008.
Ни минуты не сомневаясь я сделал заказ. Не могу не похвалить поставщика. Товар с Китая пришел в Москву всего за неделю! Неделю, Карл! Мне из Сергиева Посада посылки дольше шли. Получив товар, я его тут же распаковал. Фотография коробки представлена на рисунке 2.
Рисунок 2 – Ezonetronics RM-CT0008
В этой системе есть абсолютно все, что я требовал. И даже больше. Например, в ней оказались такие приятные плюшки как:
- Экран аж 7 дюймов!
- Слотов для micro SD-карточек не один, а два!
- USB не один, а три (!!). Один USB разъем на передней панели, а два – скрытых, сзади. Очень удобно: можно, например, воткнуть в задний USB разъем 3G/4G модем и получить постоянный интернет на мультимедийной системе, если вам это нужно;
- Наличие входа для камеры заднего вида. Если все подключить и настроить, то при включении задней передачи на экране магнитолы будет показываться обстановка сзади. Ну, у меня камеры нет и ставить не планирую, так что лично для меня функция осталась невостребованной;
- Наличие в комплекте пульта дистанционного управления. Не знаю, как сильно он нужен, ну раз есть – пусть будет.
Распаковываем коробку и вытаскиваем все наружу (рисунок 3)
Рисунок 3 – Что внутри коробки
Видим, что там помимо самой мультимедийной системы имеется пульт ДУ, бестолковая инструкция по эксплуатации, антенна GPS, кабель с двумя USB и RCA разъемами на заднюю панель и кабель для подключения к проводке автомобиля. Ну и еще там были всякие болтики и прочая механика, которую я не стал фотографировать.
Хотелось сразу же проверить устройство и я без промедлений подключил его к своему лабораторному источнику питания . Для правильного подключения нам надо обратиться к распиновке разъема, которая нанесена на корпусе нашей мультимедийной системы. Фотография показана на рисунке 4.
Рисунок 4 – Распиновка разъемов мультимедийной системы
Вывод 14 (GND) разъема соединяем с отрицательной клеммой источника питания, а вывод 16 (Battery) и вывод 17 (ACC) соединяем с положительной клеммой источника питания. Вывод 16 (Battery) – это непосредственно питание магнитолы, а вывод 17 (ACC) – вход разрешения работы. Когда напряжение на нем равно напряжению питания, наша мультимедиа включается, а когда этот вывод не подключен или подтянут к земле – выключается. При установке в автомобиль этот вывод надо подключить к цепи ACC. Это позволит включать магнитолу при переводе ключа в положение АСС и автоматически выключать ее при вытаскивании ключа из замка зажигания.
Напряжение на источнике я выставил около 14 вольт (именно столько идет с генератора автомобиля, когда работает двигатель), а защиту по току поставил 2 А. После этого я подал напряжение и магнитола включилась (рисунок 5)
Рисунок 5 – Первое включение на столе
Безусловно, звук на столе я послушать не мог, потому что не подключал динамики, но кое-что интересное все-таки посмотреть удалось.
Во-первых, нельзя не отметить дисплей. Он весьма качественный, четкость на уровне, сенсор очень отзывчивый, никаких тормозов. Собственно, этот дисплей практически не уступает дисплею какого-нибудь годного смартфона.
Во-вторых, что сразу бросается в глаза, на магнитоле по умолчанию установлен русский язык. Мелочь, а приятно.
В-третьих, что очень порадовало – уже предустановлен навигатор Navitel с подробной картой России. Настолько подробной, что там даже были все дорожки в моем садовом товариществе на даче.
В-четвертых, там установлен Play Market. А это значит, что на магнитолу без проблем можно ставить все приложения для Android. Я тут же залогинился на нем и поставил пару приложений. В том числе и яндекс-навигатор. Все отлично работало!
Дальше я подключил к магнитоле GPS-антенну, кинул ее на подоконник и попытался определить свое местоположение. Первоначальный холодный старт (определение местоположения после самого первого включения устройства) занял около 5 минут (без доступа к интернету). Считаю это неплохим результатом для устройства такого типа. Следующие старты занимали всего несколько секунд времени (опять же без доступа к интернету). Следует принимать во внимание, что сигнал со спутников ловился из комнаты рядом с окном в условиях плотной городской застройки, а не на открытом воздухе. Мой мобильник вообще не ловит спутники в таких условиях. Думаю, в антенну навигатора встроен малошумящий усилитель, иначе трудно было бы объяснить такой хороший результат.
Возможно, некоторым будет интересен ток потребления магнитолы. Он составляет около 1 А (при напряжении питания 14 В). Это при условии, что музыка не играет. Согласен, ток не маленький. Но при работающем двигателе это не будет слишком существенно. Однако долго держать включенную мультимедийную систему при заглушенном двигателе все же не стоит во избежании разряда аккумулятора.
Попробуем теперь выключить нашу мультимедийную систему. Как написано в инструкции, для этого надо нажать на кнопку громкости и удерживать ее в течении пары секунд. Вот, экран потух и задвинулся внутрь. Создается впечатление, что девайс полностью выключен. Однако смотрим на ток потребления и видим… что он совершенно не поменялся. Как был около 1 ампера, так и остался. То есть такое выключение чисто бутафорское, просто тушится экран и все! Для того, чтобы полностью выключить магнитолу, надо отключить от источника провод ACC. После этого ток падает практически до нуля (однако не сразу, а с задержкой около 30 секунд). Отсюда, господа, следует важный вывод.
Не следует цеплять вывод 17 (ACC) на клемму аккумулятора в машине. Его следует подключить именно к цепи АСС. В противном случае есть риск быстрого разряда аккумулятора.
Возможно, кому-то покажется это предостережение лишним. Мол, это и так понятно. Однако не всем, господа. Очень многие цепляют цепь АСС магнитолы непосредственно к аккумулятору. Это позволяет слушать музыку без ключа в замке зажигания. У меня, например, старый мафон был подключен именно таким образом. Но в данном случае делать такое категорически не рекомендуется.
Итак, на столе мы достаточно наигрались с данной вундервафлей, пора переходить к установке в автомобиль. Установку условно можно разделить на две части – механическую и электрическую. Начнем с механической.
Под механической частью я подразумеваю способ крепления нашего девайса в автомобиле. Крепление магнитолы осуществляется с помощью штуковины, изображенной на рисунке 6.
Рисунок 6 – Штуковина для крепления магнитолы
Как же осуществляется сам крепеж? Насколько я мог понять, алгоритм следующий. Эта железяка помещается в место будущей дислокации нашей мультимедии внутрь передней консоли. Как вы можете видеть, эта штуковина содержит множество язычков, которые можно отогнуть. Это и надо сделать. Отгибаясь, язычки будут упираться в стенки полости автомобиля, предназначенной для установки магнитолы. И, таким образом, за счет сил упругости наша мультимедиа будет как-то зафиксирована. Немного сомнительный способ, на мой взгляд. Но другие тут вряд ли возможны.
Когда магнитола зайдет в эту металлическую штуку, то она там зафиксируется за счет упругих ушей по бокам: выступы на них попадут в пазы на корпусе магнитолы. Для извлечения магнитолы надо будет воспользоваться специальными полозьями, которые идут в комплекте. С их помощью можно освободить магнитолу от фиксации и вытащить наружу. Пожалуй, на этом с механической частью все.
Теперь перейдем к электрической части. Первым делом выцарапываем старый мафон из машины. Нашему взору открывается вот такой вот разъем (рисунок 7)
Рисунок 7 – Старый разъем
Увы, он нам категорически не подходит. Существует стандартный ISO-разъем для таких вещей, но в моем случае установщики не позаботились об этом. Они просто приколхозили провода напрямую к проводке машины. Врожденное чувство перфекционизма не позволяет сделать так же, поэтому будем все это дело переделывать. Для облегчения дальнейшей работы надо будет демонтировать пластиковую накладку центральной консоли автомобиля (Рисунок 8). Кроме того, надо обязательно снять отрицательную клемму с аккумулятора (Рисунок 9).
Рисунок 8 – Демонтируем пластиковую накладку центральной консоли
Рисунок 9 – Снимаем отрицательную клемму с аккумулятора
Дальше надо понять – а что вообще какой провод в старом подключении значит? Где питание, где земля, где динамики? Это совершенно не ясно. Для выяснения данного вопроса надо найти в интернете документацию на мою старую магнитолу и по ней вычислить все провода. Это оказывается вполне выполнимой задачей. После деанонимизации проводников аккуратненько наклеиваем на каждый провод бирки с его наименованием и смело выдираем старый разъем (рисунок 10).
Рисунок 10 – Вешаем бирки на проводах
Однако после демонтажа возникла еще одна проблемка. Оказывается, провод ACC не был подключен к моей старой магнитоле. Помните, выше я говорил, что иногда вместо этого выполняют подключение прямо к аккуму? Но в случае данной мультимедии такое недопустимо: вы ведь помните, что она полностью отключается только лишь при разрыве цепи АСС?
В общем жгуте, который уходил куда-то в недра машины, были еще несколько проводков, не задействованных при монтаже старого мафона. Вдруг среди них есть тот самый заветный АСС? Я взял мультиметр, выставил его в режим прозвонки и начал поочередно прозванивать эти проводники на центральный вывод разъема прикуривателя (в моей машине он подключен к цепи ACC). И правда, один из этих проводников оказался как раз тем, который нам нужен. Цепь АСС найдена!
Существует еще один способ выявить проводник, подключенный к цепи АСС. Для этого надо перевести мультиметр в режим измерения напряжения и мерить напряжение на каждом проводке при отсутствии ключа в замке зажигания и при повороте ключа в положение АСС. В первом случае мультиметр должен показать 0 В, а во втором – что-то около 12 В. Думаю, излишне говорить, что для этого надо обеспечить надежную защиту оголенных проводников от замыканий между собой и корпусом автомобиля (например, заизолировав их), а также подключить обратно аккумулятор.
Теперь к этой кипе проводов нужно прикрутить ISO-разъем. Его нет в комплекте с магнитолой, он состоит из двух частей и покупается отдельно. Найти такие разъемы не проблема, они достаточно широко распространены. Не дефицит. Его фотография показана на рисунке 11.
Рисунок 11 – ISO кабель (покупается отдельно)
Назначение каждого проводника закреплено стандартом за определенным цветом изоляции. Расшифровка приведена на рисунке 12.
Рисунок 12 – Назначение выводов ISO-кабеля
Этот самый покупной кабель соединяется посредством разъема со штатным кабелем магнитолы, который идет с ней в комплекте. Фотография этого кабеля представлена на рисунке 13.
Рисунок 13 – Штатный кабель магнитолы
Надо обязательно проверить, чтоб в итоге на каждый вывод разъема магнитолы приходил именно тот провод из проводки автомобиля, который там должен быть. Стандарт стандартом, конечно, но удостовериться не помешает. В этом нам поможет рисунок 4: на нем расписано назначение каждого вывода. Я начал сверять все это дело и внезапно…обнаружил расхождение!
Согласно табличке на рисунке 12 (то есть стандарту ISO) к левому переднему динамику приходят провода белого цвета, а к правому заднему – фиолетового. А согласно рисунку 4 (то есть документации на магнитолу) было наоборот: к левому переднему динамику должны идти провода фиолетового цвета, а к правому заднему – белого. Вот загвоздка! Что ж делать-то? Кому верить? Стандарту ISO или документации на магнитолу? Непонятно! Все же я решил поверить тому, что написано на самой мультимедийной системе. Стандарт-то стандартом, конечно, но производитель, наверное, лучше знает, что куда должно подключаться. Так я подумал и решил соединять, руководствуюсь картинкой на мультимедийной системе. Оказалось, зря я ей доверял. Как потом оказалась в результате проверки магнитолы после ее включения, провода были перепутаны. Когда я направлял звук в левый передний динамик, то играл правый задний. И наоборот. Таким образом, при монтаже данной магнитолы руководствоваться следует стандартом ISO, наклейка на корпусе содержит ошибки. В итоге после проверки пришлось перекидывать провода. Попутно поминая нерадивых китайцев всеми ласковыми словами
Может возникнуть вопрос, а каким образом лучше внедрять наш покупной ISO-кабель в проводку автомобиля. Делать это можно двумя способами: пайка или скрутка. Скрутке я совсем не доверяю, поэтому, однозначно, будем паять. Паять крайне рекомендую нормальной паяльной станцией с применением флюса (рисунок 14). В прошлом году я монтировал сигнализацию с автозапуском в машину и использовал для этого обычный паяльник и канифоль. Как-то не удосужился захватить тогда паяльную станцию. Сколько раз я об этом пожалел! Качественный монтаж обычным паяльником без нормального флюса выполнить часто весьма затруднительно из-за постоянного окисления жала, горения припоя по причине слишком высокой температуры и отсутствия возможности хорошо удалять окислы. В то время как паяльной станцией делать эту работу одно сплошное удовольствие.
Рисунок 14 – Монтаж будем выполнять паяльной станцией с применением флюса
Однако перед монтажом проводов следует не забыть надеть термоусадку. Конечно, можно обеспечить изоляцию и за счет изоленты, но мне как-то термоусадка нравится больше. Аккуратнее получается. Вмонтированный в проводку машины ISO-разъем показан на рисунке 15 (термоусадка там уже усажена горячим воздухом из строительного фена).
Рисунок 15 – Вмонтированный ISO-разъем.
Дальше можно оставить все как есть либо же замотать все в один общий жгут. Я не люблю, когда провода торчат во все стороны, поэтому тщательно все обмотал изолентой (рисунок 16).
Рисунок 16 – Обматываем провода изолентой
После монтажа я крайне рекомендую выполнить проверку его правильности. Для этого берется мультиметр и переводится в режим прозвонки. Дальше выполняется прозвонка всех цепей прямо с выводов свежезамонтаженного разъема. Цепь земли звонится на корпус автомобиля, цепь питания – на плюсовую клемму аккумулятора (ну или на какой-нибудь провод, который к ней подключен напрямую, можно найти, например, в блоке предохранителей), цепь ACC – на центральный вывод прикуривателя или в другое место, куда она выведена. Во всех этих случаях сопротивление должно быть близким к нулевому. Отдельного внимания заслуживает проверка правильности подключения динамиков. Необходимо перевести мультиметр в положения измерения сопротивления и померить сопротивления между соответствующими парами проводов (между фиолетовым и фиолетово-черным, белым и бело-черным, серым и серо-черным, зеленым и зелено-черным). Во всех этих случая должно быть сопротивление, равное сопротивлению ваших динамиков. У меня это 4 Ома, у вас может быть другое. Важно, что ни в коем случае это сопротивление не должно быть нулевым: это будет означать где-то короткое замыкание и быструю гибель вашей чудесной мультимедии вместо проигрывания музыки. Будьте внимательны при измерениях. Иногда в некачественных мультиметрах сами провода щупов имеют сопротивление в несколько Ом. Лучше сначала определить, чему оно равно, закоротив щупы между собой и произведя измерение.
Теперь необходимо установить антенну GPS. Возможны разные места установки, но, безусловно, наилучшее место – это верх лобового стекла. Установка в этом месте будет способствовать наиболее благоприятному приему сигналов спутников. Туда и будем ставить нашу антенну. Коаксиальный кабель от нее надо будет пропустить под правой стойкой, для чего с нее надо будет демонтировать пластиковую накладку (рисунок 17, да-да, погода в тот день не радовала )
Рисунок 17 – Подготовка к установке GPS-антенны
Сама антенна клеится на двухсторонний скотч сверху лобового стекла, а коаксиальный кабель крепится стяжками за какие-то провода внутри стойки, а дальше протягивается через бардачок к отсеку магнитолы, попутно закрепляясь стяжками за что возможно. В целом длины антенного кабеля с лихвой хватает для такого способа установки. Установленная антенна показана на рисунке 18.
Рисунок 18 – Установленная GPS антенна
Сейчас остались мелочи. Необходимо воткнуть основной разъем в магнитолу, прикрутить типа заземления корпуса (не знаю уж зачем оно тут нужно, ну да раз производитель заложил это, можно сделать) и прикрутить Wi-Fi антенну. Антенна, кстати, крепится крайне неудобно и все время норовит во что-то упереться. Ну да, к счастью, крепится она всего лишь один раз. Результат сих действ показан на рисунке 19.
Рисунок 19 – Крепим разъем к магнитоле
Как мы можем видеть из рисунка 19, у нас осталось довольно много незадействованных проводов. Для чего она служат? Там много всяких полезностей. Например, провода для кнопок на руле, провода для камеры заднего вида. Если у вас что-то из этого есть в машине, то подключение надо выполнять с помощью этих проводов. У меня же всех этих без сомнения прекрасных излишеств нет, поэтому я надежно заизолировал провода друг от друга и обмотал все изолентой так, как показано на рисунке 20.
Рисунок 20 – Изолируем ненужные провода
На этом же этапе можно выполнить подключение кабеля с двумя USB и RCA разъемами к задней панели магнитолы и вывести его в бардачок автомобиля. Однако я подумал, что пока что мне не нужны ни дополнительные USB, ни RCA, поэтому подключать его не стал. Если через некоторое время я захочу, например, подключить к магнитоле 3G/4G модем, то это будет сделать не трудно, главное, не потерять этот кабель. Если же вам нужны дополнительные USB порты или RCA, то без сомнений подключайте этот кабель сейчас и тяните его в бардачок или вообще куда угодно.
Теперь все готово для установки магнитолы на штатное место! Ставим на место накладку передней консоли автомобиля. Соединяем между собой ISO-разъемы, накручиваем SMA-разъем антенны GPS, подключаем антенну радио (рисунок 21).
Рисунок 21 – Подключение мультимедийной системы
После этого запихиваем магнитолу в ее законное место. Она должна сесть плотно, без зазоров. Теперь можно вернуть на место отрицательную клемму аккумулятора.
Дальше вставляем ключ в замок зажигания и переводим его в положение ACC. Вуаля! Наша мультимедиа подала признаки жизни (рисунок 22)!
Рисунок 22 – Магнитола заработала!
Не долго думая нажимаем на кнопочку «OPEN» и наслаждаемся выезжающим экраном (рисунок 23).
Рисунок 23 – Экран мультимедийной системы
На экране видим довольно типичное для андроида меню. Собственно, мы уже видели его раньше, когда включали магнитолу на столе. Но в салоне автомобиля все равно это смотрится чуть по-другому . Положение экрана можно регулировать кнопками со стрелочками. Это оказалось очень полезной функцией, потому что передняя консоль в моей машине имеет небольшой наклон вперед, и из-за этого информация на экране плохо читалась. Однако этими кнопками удалось выставить оптимальный угол обзора.
Самое время проверить звучание! Пишем музыку на SD-карточку, вставляем ее и запускаем проигрыватель. Стандартный проигрыватель показан на рисунке 24.
Рисунок 24 – Стандартный проигрыватель
Все просто, интуитивно понятно, для него есть виджет на рабочем столе. Если вам по какой-то причине этот проигрыватель не нравится – без проблем можно установить любой другой из Play Market.
Нельзя не отметить один момент, касающийся воспроизведения музыки, который меня огорчил. Когда экран сложен, то никакими кнопками на самой магнитоле нельзя перемотать песню на следующую. По простоте душевной я думал было, что за это отвечают кнопки со стрелочками, но нет. Такой функции просто не существует. То есть, если у вас сложен экран, вам надоела какая-то песня, и вы хотите побыстрее переключить ее на какую-то другую, то надо либо выдвигать экран и делать это в программе воспроизведения звука, либо пользоваться пультом дистанционного управления, который идет в комплекте с магнитолой. Пульт позволяет перелистывать песни в любом положении экрана. Наверное, этот пункт можно назвать самым большим минусом лично для меня, потому что перелистываю песни я не так уж и редко.
Теперь что касается самого звука. Господа, я бы сильно покривил душой, если бы назвал себя великим музыкальным критиком. Нет, увы, я не такой. Я не смогу отличить ламповый усилитель от транзисторного. Более того, я даже далеко не всегда вижу разницу в звучании 192 кб/с и 320 кб/с. Так что не знаю, можно ли доверять мне в этом вопросе. Но по моему субъективному впечатлению – звук вполне достойный. Ничуть не хуже, чем был на прошлой магнитоле. Никаких хрипов, посторонних шумов и прочего мной не замечено. В общем, звук мне понравился.
Если вам наскучила музыка с вашей карточки или флешки – не проблема, можете послушать радио. Благо тут аж два диапазона: стандартный УКВ (который в народе FM, 87,5 – 108 МГц) и – внезапно! – средние волны (от 522 кГц и выше). Понятия не имею, кому могут понадобиться сейчас эти средние волны, но тем не менее они тут есть! Могу порекомендовать пытаться слушать их ночью, когда ионосфера благоприятствует их распространению. Хотя стандартная автомобильная антенна не слишком способствует ловле сигналов этих частот. Меню радио продемонстрировано на рисунках 25 и 26.
Рисунок 25 – Радио УКВ-диапазона
Рисунок 26 – Средние волны
Вынужден отметить, что само меню радио сделано как-то немного запутано и сложно. Нормально настроить станции можно только после небольших плясок с бубном. Но тем не менее, думаю, это не должно стать большой проблемой.
Перейдем теперь к самому интересному – к навигации! Как я уже говорил, молодцы-китайцы установили туда Navitel с картой России. Теперь, когда у нас установлена GPS-антенна, мы можем запустить его и попробовать определить свое местоположение (рисунок 27).
Рисунок 27 – Навигатор Navitel
Нельзя еще раз не отметить быстрый захват спутников. Даже не так. Не просто быстрый. Очень быстрый! Положение на карте определяется практически мгновенно даже без доступа к интернету! Такое не может не радовать. Давайте откроем окно навигатора, в котором показаны взятые в работу спутники (рисунок 28).
Рисунок 28 – Взятые в работу спутники
Ого! Тут нас ждет неожиданный подарок от щедрых китайцев! Дело в том, что, оказывается, данная мультимедийная система работает не только с GPS (как это заявлено в описании), но еще и ловит ГЛОНАСС! Вы сами можете в этом убедиться. На рисунке 25 под столбиками уровней сигналов написаны номера спутников. Так вот, согласно стандарту NMEA спутники с номерами 1-32 относятся к группировке GPS, а с номерами 65-96 – к группировке ГЛОНАСС. Как мы видим, на рисунке 25 есть спутники из того и из другого диапазона. Конкретно в данный момент навигатор видит 11 спутников GPS и 8 спутников ГЛОНАСС. Весьма неплохо на самом деле, особенно в условиях плотной городской застройки. За городом общее число взятых в работу спутников доходило у меня до 21.
Помимо навигатора Navitel я поставил более привычный для меня яндекс-навигатор (рисунок 29).
Рисунок 29 – Яндекс-навигатор
Как видим, он тоже отлично здесь работает. Однако для нормальной его работы нужен интернет на магнитоле. Его можно передать различными способами. Я выбрал, наверное, один из самых простых: просто раздавал Wi-Fi со своего смартфона. На мой взгляд, яндекс-навигатор однозначно выигрывает у навитела в городе, а для дальних поездок, где нет стабильного интернета, лучше иметь под рукой Navitel с хорошей картой страны в памяти устройства. Находясь вместе на одном устройстве, они образуют надежную навигационную систему, с которой не страшно отправляться в любую дорогу.
Вот, пожалуй, и все, господа, что я хотел рассказать вам про эту замечательную мультимедийную систему. Если коротко резюмировать сказанное – мне она очень понравилась, несмотря на мелкие недостатки, которые я озвучил в этой статье. Надеюсь, кому-то было полезно или просто интересно прочитать это. Если вы хотите купить себе такую магнитолу, то в конце статьи я оставлю ссылочку на магазин, где сам ее покупал. Ну а я с вами прощаюсь, всем вам огромной удачи и до новых статей!
Вступайте в нашу группу Вконтакте
Вопросы и предложения админу: This email address is being protected from spambots. You need JavaScript enabled to view it.
Схема подключения магнитолы с выдвижным экраном
Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.
Что такое iso
ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
№ 1 — № 2 — № 3 — № 4 Постоянное питание № 5 Питание антенны № 6 Подсветка № 7 Зажигание № 8 Масса Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
ANT Разъем применяется, если в автомобиле имеется выдвижная антенна Remote Возможно подключение несколько динамиков Illumination Позволяет менять интенсивность свечения устройства Mute Регулировка звука А4 Включение/выключение
Распиновка ISO-разъема магнитолы
А 4 Цв. желтый Аккумулятор + Питание А 5 Цв. синий Антенна. А 6 Цв. оранжевый Подсветка А 7 Цв. красный Зажигание, 12В. При отключении сброс параметров к заводским. А 8 Цв. черный Акустика Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
Цв. белый Левая передняя Цв. серый Правая передняя Цв. зеленый Левая задняя Цв. фиолетовый Правая задняя Двойной ИСО разъем
Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.
Черный присоединяет к магнитоле источник тока, коричневый – для акустики .
Переходники для iso разъемов
Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.
Схема распиновки iso разъемов к магнитолам pioneer
Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.
В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.
toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
При подключении магнитолы используются стандартные схемы.
№ 1 ANT № 3 LR. Линейный выход № 4 GND. Линейных выход № 5 RR. Линейный выход № 6 CD – LCH № 7 CD – GND № 8 CD – RCH № 9 CD – Reset № 10 CD – CD clock out № 11 CD – DSPL select № 12 CD – data out № 13 CD – clock in № 14 CD – data in № 16 A+ № 17 GND № 18 ANT GND № 22-27 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) № 28 Mute № 29-30 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) № 31 ANT CONT № 32 CD ACC Постоянный № 33 AMP Постоянный № 34 B UP nissan
№ 1-6 Динамики (LR+, RR+, LR-, RR-, LF+, RF+) № 7 А+ № 8 Подсветка № 9 BAT+ № 10 Динами LF- № 11 динамик RF- № 12 Антенна № 13 GND honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
№ 1 Динамик RR+ № 2 Динамик LR+ № 3 Подсветка № 4 BAT+ № 5 A+ № 6 Антенна № 7-10 Динамики LF+, RF+, RR-, LR- № 13 GND № 14-15 Динамики LF-, RF- Стандартная европейская разводка выводов.
alpine
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
№ 1-2 Динамики RR+, LR+ № 3 Управление антенной № 4 Управление подсветкой № 5-8 Динамики LF+, RF+, RR-, LR- № 10 А+ № 11 BAT+ № 12 Управление подсветкой № 13-14 Динамики LF-, RF- GND Видео разбор распиновки автомагнитолы
Схема Подключения Китайской Магнитолы
Если отмечается его движение вовнутрь втягивание , полярность неправильная. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство.
Длина проводки может быть разной. Устройство и проверка автомобильных динамиков омметром Автомобильный громкоговоритель динамик — это закрепленный в корпусе корзине с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита.
Один из них, справа на фото, пьезоэлектрический излучатель, поэтому имеет высокое сопротивление и с помощью омметра его не прозвонить.
2 DIN магнитола (10 месяцев) Подключение OBD2 и USB Web камеры ЧАСТЬ2
Тeлик трeбoвaл xoрoший cигнaл, кoтoрoгo у нac нeмa. Читала бы различные флеш карты и SD.
Для установки новой магнитолы надо сначала вытащить старую. Если после всех этих манипуляций низкие частоты исчезают, фазировка была сделана неверно.
При таком способе, система будет работать в двух режимах: при переключении на заднюю передачу; в положениях ключа key1 и key2 — Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.57.JPG» />
Отличия автомагнитол 1 и 2 дин Автомагнитолы отличаются по типоразмеру.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна.
Подключение камеры заднего видаВ помощь автолюбителям
Современные производители автомобилей делают все возможное для того, чтоб в их машины не могли быть установлены. После активации следует проверить работу в разных положениях ключа, особенно в key2. Провод прокладываем за обшивкой потолка закладываем со стороны лобового стекла за обшивку , для удобства можно снять козырёк. Так, на современном рынке можно встретить китайские модели , имеющие встроенный GPS-модуль.
Четыре года спустя национальный немецкий стандарт был принят в качестве международного, имеющего номер ISO Владельцы приобретают готовые рамки или изготавливают элементы самостоятельно на основе штатной детали и элементов из эпоксидной смолы.
Принцип работы следующий: Красный провод подключается к фонарям, черный — на массу машины.
После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину примерно, как показано на фото в начале статьи , и подключают к соответствующим разъемам на задней стенке магнитолы.Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Если все работает нормально, тогда ее можно вставлять в контейнер до упора должны сработать защелки по бокам.
Есть четкий регламент, правила и стандарты, от которых исполнитель завод в Китае не имеет права отходить. Откручиваем панельку с кнопками, саморез находится снизу: Так выглядит снятая панелька, вид снизу: Разбираем её: Отпаиваем резисторы с платы с R1 по R6.
Вставляем магнитолу в корзину, прикручиваем на болтики. Причем этот вопрос я советую вам отдельно изучить более подробно.
Подключение магнитолы Android на фольксваген
Преимущества работы мастеров Юду
И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.Особенности китайских автомагнитол
Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.
Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схемаПроцесс установки и подключения автомагнитолы
Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.
Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.
Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода.
Там просто пластиковые защелки. Выбор рамки осуществляется в соответствии с моделью авто, а также годом выпуска. Пo итoгу вce этo бaрaxлo и cмeнилocь нe Кeнвуд.
Особенности китайских автомагнитол
Подключение усилителя к автомагнитоле — создание мощного звука в автомобиле В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы демонтировать их , а затем напрямую скрутить новые кабели. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира.
Фронтальная камера уже интегрирована в корпус изделия и подключения не требует. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку.
Схема подключения автомагнитолы своими руками
Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио. Имeннo вo врeмя пoиcкa кaмeры нa Али, пoиcкoвик внeзaпнo выдaл эту бaлaлaйку. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Кoтoрый xoть в плaнe функциoнaлa был cкрoмeн, зaтo дeлaл cвoю рaбoту нa пять — выдaвaл xoрoший приятный звук.
Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Подключение и настройка осуществляется в таком порядке: обесточивается бортовая сеть машины; переднюю камеру устанавливают на держателе зеркала заднего вида; монтируют заднюю; для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона; если штатная магнитола имеет два входа Video In — подключаем сигнальные провода к ним.
Как правильно подсоединить автомагнитолу (китай)
