Как снять стартер 2 часть
Продолжаю рассказывать как снять стартер с ВАЗ 2106))) Третьего болта не было и второй болт открутил в лёгкую, отсоединил провод от втягивающего — и стартер на свободе! Но на волю ему так и не суждено было выбраться — мешает трубка железная идущая от помпы. Посмотрел сейчас внимательнее видео, как люди вытаскивают стартер старого образца и там вроде как приходится откручивать "штаны" от двигателя. Но в моём случае ещё и трубка мешает — я так понимаю снимать её нельзя так там тосол.
Вот видео которое смотрел

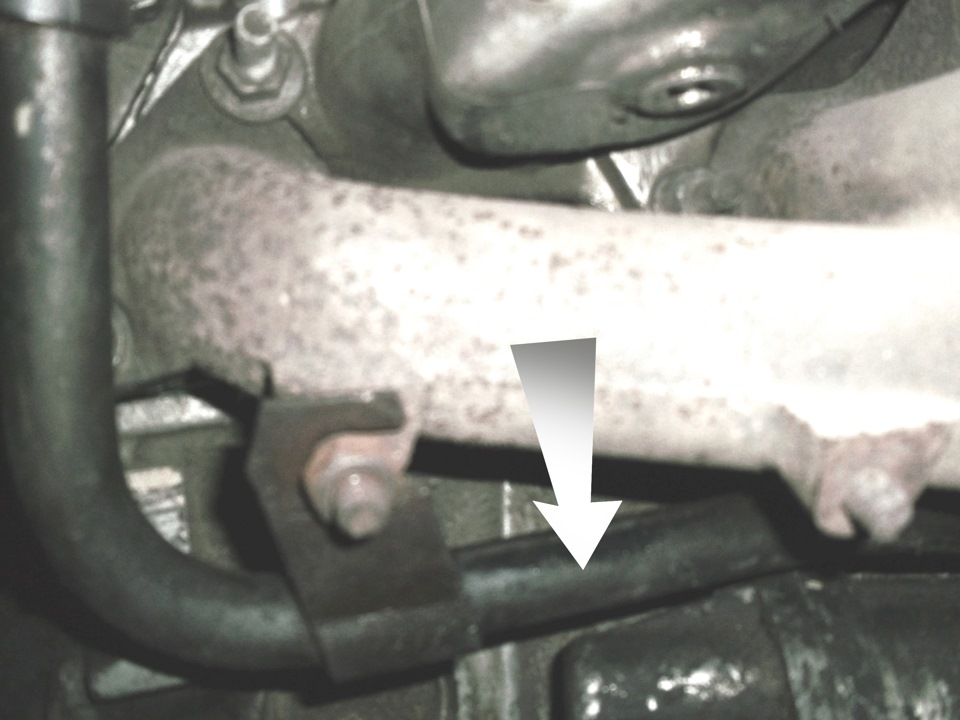

Эта трубка мешает снять стартер

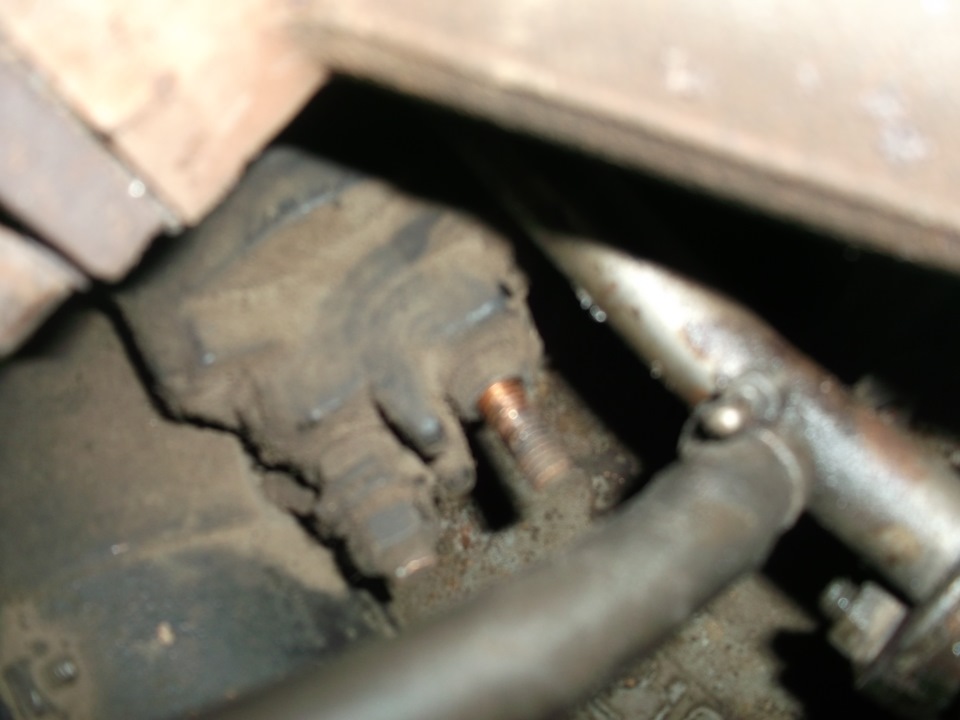

Эта трубка мешает снять стартер
Отсоединил провод

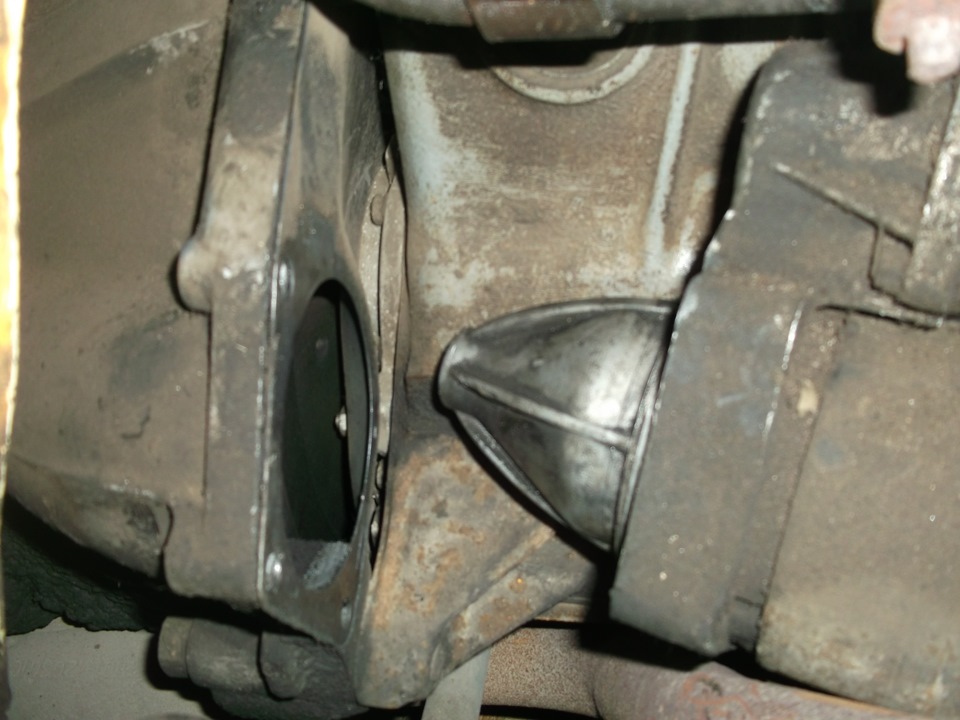

стартер на свободе, но на волю железная трубка не пускает, железку задевает втягивающее
Замена стартера на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.
Примечание!
Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!
Краткое содержание:
Когда нужно менять стартер?
Его нужно менять, если:
- Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
- А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.
Как заменить стартер на ВАЗ 2101-ВАЗ 2107?
Примечание!
Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!
А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!
Снятие:
1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.
2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.
3) И после чего снимите данный шланг с двигателя автомобиля.
4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.
5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.
6) И после чего снимите данный воздухозаборник с двигателя автомобиля.
7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.
8) И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт, который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)
9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.
10) Далее отверните нижний болт, который крепит стартер.
11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.
12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)
13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.
14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.
15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.
16) Далее снимите стартер с двигателя автомобиля.
Установка:
1) Установка нового стартера осуществляется в обратном порядке снятию.
Важно!
1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»)
Для новичков!
Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя
Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.
Дополнительный видео-ролик:
Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:
Стартер ВАЗ 2106 – конструкция важного механизма «шестерки»
— с АКБ толстым проводом ч-з отдельный предохр-ль +12В на 87 к-т реле — с 30 к-та реле толстым проводом на провод со втягивающего реле стартера — разомкнутый к-т с провода втягивающего реле на 86 к-т реле — с 85 к-та реле на — (масса)
В принципе, стартер крутил и так нормально, но зимой в мороз разгрузочное реле точно не помешает
Наиболее частой причиной поломки стартера на ВАЗ 2106 является выход из строя его втягивающего реле. И в результате при повороте ключа будет раздаваться щелчок, то двигатель заводиться не будет. Но в некоторых случаях приходится именно менять полностью стартер. Разумеется, что для этого его необходимо будет снять с автомобиля. Для проведения данного ремонта нам будет нужен всего лишь один ключ на 13.
Как снять стартер на ВАЗ 2106
Первым делом стоит наглядно показать, где находятся болты крепления. На фотографии ниже это очень хорошо видно. Вот их и нужно открутить (всего два):
После того, как два болта откручены, нужно немного потянуть за стартер и сдвинуть его с места вправо, чтобы он отошел от своего первоначального положения и отводим его вправо немного сильнее, чем показано на фото ниже:
Затем приподнимаем его левую сторону и поворачивая торцом, вынимаем его вверх, насколько это возможно:
Поднимать его нужно до тех пор, пока провода питания, находящиеся на задней стороне стартера ВАЗ 2106, не станут доступны и их можно будет без труда снять:
Сзади находится два провода: один крепится при помощи гайки, которую предварительно необходимо открутить:
И второй просто штекер, который нужно потянуть в сторону и он без труда вынется:
Теперь стартер свободен и препятствий для его снятия нет, его можно свободно вынимать наружу:
Установка нового стартера проходит в обратной последовательности и не займет много времени. Желательно все выполнять строго в обратной последовательно, то есть, сначала подсоединить провода к нему, а только потом устанавливать на место. Цена нового на ВАЗ 2106 составляет от 2000 до 4000 рублей в зависимости от производителя и типа устройства.
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Замена отдельных элементов стартера
Конструктивно щетки стартера ВАЗ 2106 прикрываются кожухом или скобой, крепеж которых легко снимается. Далее демонтируется крепеж всех 4 щеток. После их снятие принимается решение об их их замене, если износ превышает необходимые параметры. Монтаж изделий происходит с точностью до наоборот.
При износе таких компонентов электрической машины, как втулки стартера, выполненные из бронзы, следует знать, что они располагаются в носовой и кормовой части агрегата. Для проведения операций по замене втулок требуется сдвинуть их с установочной позиции. Сделать это можно с помощью слесарного молотка и специального приспособления в виде насадки. Для ее изготовления можно приспособить изделие круглого типа из металла, аналогичное трубе подходящего диаметра. Запрессовка обновленной детали происходит после смазывания изделия маслом.
Часто автолюбители задаются вопросом, как разобрать стартер ВАЗ 2106, чтобы при этом не повредить электрическую цепь электромашины. Корректная разборка стартера даст возможность квалифицированно провести ремонтные работы после снятия изделия с автомобиля.
Системная разборка стартера ВАЗ 2106 проводится в такой последовательности:
- Демонтируем кормовой кожух гаечным ключом «на 10» или аналогичной торцовой головкой.
- Снимаем обмотку с корпусной частью.
- Разборка стартера произведена на две части: корпусная часть с обмоткой и ротор. Для замены обмотки потребуется мощная отвертка и ключ для отвинчивания крепежей корпусной части.
- Демонтируем обмотку.
- Для снятия якоря требуется произвести разгибание пластмассовой скобки, которая фиксирует изделие.
- Далее демонтируем якорь.
- Для снятия приводной муфты требуется кольцо-стопор сдвинуть с места и снять.
- Процесс сборки производится в обратной последовательности.
Для проверки функционала втягивающего реле стартера ВАЗ 2106 необходимо:
- Подсоединить электроизмерительный прибор (вольтметр или амперметр) в электрическую цепь обмотки изделия.
- Поставить прокладку в звене шестерня-стопорное кольцо.
- Измерения силы тока должны составлять не больше 23 ампера, напряжения – 9 вольт. Завышенные показатели свидетельствуют о КЗ в электропроводке.
- Замеры величины сопротивления обмоток изделия производим мегомметром или «контролькой». При режиме КЗ загорается контрольная лампа.
Неровности на взаимодействующих деталях изделия убираем мелкофракционной «наждачкой». Детали, подверженные сильному износу заменяем. Нарушенный изоляционный слой восстанавливаем или заменяем новой защитой. Коллекторы с пластинами, подверженные люфту, также подлежат замене. Дефекты резьбовых соединений устраняем монтажом т.н.»ввертыша» или нарезаем новый слой резьбы.
Схема соединений стартера ВАЗ 2101
- стартер;
- удерживающая обмотка тягового реле;
- выключатель зажигания;
- генератор VAZ 2101;
- блок предохранителей;
- втягивающая обмотка тягового реле;
- аккумуляторная батарея.
При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.
Схема подключения стартера ВАЗ 2106
- стартер;
- генератор;
- аккумуляторная батарея;
- втягивающая обмотка тягового реле;
- выключатель зажигания;
- удерживающая обмотка тягового реле
| 1 – крышка со стороны привода; | 14 – крышка реле; |
| 2 – стопорное кольцо; | 15 – контактные болты; |
| 3 – ограничительное кольцо; | 16 – коллектор; |
| 4 – шестерня привода; | 17 – щетка; |
| 5 – обгонная муфта; | 18 – втулка вала якоря; |
| 6 – поводковое кольцо; | 19 – крышка со стороны коллектора; |
| 7 – резиновая заглушка; | 20 – кожух; |
| 8 – рычаг привода; | 21 – шунтовая катушка обмотки статора; |
| 9 – якорь реле 2106; | 22 – корпус; |
| 10 – удерживающая обмотка тягового реле; | 23 – винт крепления полюса статора; |
| 11 – втягивающая обмотка тягового реле; | 24 – якорь; |
| 12 – стяжной болт реле; | 25 – обмотка якоря; |
| 13 – контактная пластина; | 26 – промежуточное кольцо. |
Какую конструкцию имеет редукторный стартер шестерки?
На ВАЗ 2106, выпускавшийся после 1980-х годов, смонтирован стартер с торцевым коллектором модели 35.3708. На более ранних авто Волжского завода устанавливался другой редукторный механизм – СТ-221, который был снабжен коллектором цилиндрической формы. Их устройство примерно одинаковое, поэтому они полностью взаимозаменяемы.
Отличие этих стартеров следующее: 35.3708 располагает тремя сериесными и одной шунтовой катушкой, а старая модель имеет по две катушки указанных типов.
Рассмотрим более подробно устройство интересующих нас механизмов на примере модели 35.3708. Редукторный стартер «шестерки» состоит из следующих основных частей:
- обмотка возбуждения (то есть статор) и корпус;
- электропривод с якорем;
- три специальные крышки;
- электромагнитное тяговое реле с двумя обмотками (одна из них является втягивающей, другая – удерживающей).
При помощи болтов корпус стартера крепится в один блок с тремя крышками. Якорь интересующего нас механизма располагает сердечником, коллектором и валом. Последний из указанных элементов совершает вращение в металлокерамических втулках (их конструктивно предусмотрено две). Данные втулки запрессовываются в крышки и обязательно пропитываются смазочным составом. Привод стартера располагается на торце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи к маховику крутящего момента.
Схема стартера ВАЗ 2108, 2109, 21099
Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.
В электрической цепи стартера применяется реле включения 111.3747-10.
- Винт крепления защитного колпака.
- Защитный колпак.
- Стопорное полукольцо.
- Гайка крепления задней крышки.
- Задняя крышка.
- Пружины щеток.
- Направляющие щеток (наружная часть).
- Щетки.
- Статор.
- Якорь.
- Рычаг привода.
- Привод.
- Ограничительное кольцо.
- Стопорное кольцо.
- Ось рычага привода.
- Винты крепления тягового реле.
- Передняя крышка.
- Пластмассовое уплотнительное кольцо крышки.
- Стяжные шпильки.
- Резиновая заглушка.
- Сердечник тягового реле.
- Возвратная пружина.
- Уплотнительное кольцо тягового реле.
- Тяговое реле.
- Уплотнительная шайба.
- Регулировочные шайбы.
Основные неисправности стартера и их причины
О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:
-
Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.
Схема стартера для ВАЗ 2110, 2111, 2112
На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:
- Номинальная мощность 1,55 кВт
- Потребляемый ток при максимальной мощности не более 375 Ампер
- Потребляемый ток в заторможенном состоянии не более 700 Ампер
- Потребляемый ток в режиме холостого хода не более 80 Ампер
Схема подключения стартера на десятку приведена выше, вот ее расшифровка:
- АКБ
- генератор
- сам стартер
- замок зажигания
| 1 – вал привода; | 20 – контактные болты; |
| 2 – втулка передней крышки; | 21 – вывод «положительных» щеток; |
| 3 – ограничительное кольцо; | 22 – скоба; |
| 4 – шестерня с внутренним кольцом обгонной муфты; | 23 – щеткодержатель; |
| 5 – ролик обгонной муфты; | 24 – «положительная» щетка; |
| 6 – опора вала привода с вкладышем; | 25 – вал якоря; |
| 7 – ось планетарной шестерни; | 26 – стяжная шпилька; |
| 8 – прокладка; | 27 – задняя крышка с втулкой; |
| 9 – кронштейн рычага; | 28 – коллектор; |
| 10 – рычаг привода; | 29 – корпус; |
| 11 – передняя крышка; | 30 – постоянный магнит; |
| 12 – якорь реле; | 31 – сердечник якоря; |
| 13 – удерживающая обмотка; | 32 – опора вала якоря с вкладышем; |
| 14 – втягивающая обмотка; | 33 – планетарная шестерня; |
| 15 – тяговое реле; | 34 – центральная (ведущая) шестерня; |
| 16 – шток тягового реле; | 35 – водило; |
| 17 – сердечник тягового реле; | 36 – шестерня с внутренними зубьями; |
| 18 – контактная пластина; | 37 – кольцо отводки; |
| 19 – крышка тягового реле; | 38 – ступица с наружным кольцом обгонной муфты. |
Проверка работоспособности системы электропитания 2106
Для того чтобы генератор Г 222 можно было установить без внесения изменений в схему подключения, достаточно установить щеточный блок от шестерочного генератора. Он устанавливается вместо интегрированного без особых проблем. Заодно лучше заменить и выносное реле зарядки.
После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Для этого необходимо при минимальном потреблении тока сторонними электроприборами, проверить напряжение на клеммах аккумулятора на средних оборотах двигателя. Это примерно 2,5 тысячи оборотов в минуту. Напряжение на клеммах АКБ при таких оборотах должно быть 14 В.
Таким образом, можно решить вопрос с недостаточной мощностью штатного генератора и заменить его на более мощный Г222 от двигателя ВАЗ 2105.
Признаки неправильной работы генератора
Первыми признаками неправильной работы генератора может стать периодическое включение лампы контрольной лампы зарядки. Это может происходить по нескольким причинам, но проверять следует, начиная с предохранителей. В случае, если предохранители находятся в рабочем состоянии, то за ними необходимо проверять реле-регулятор и реле контрольной лампы. Только после этого следует обращать внимание на генератор. Основными неисправностями генератора ВАЗ 2106 являются:
- выход из строя щеток генератора;
- некорректная работа диодного моста;
- отсутствие или недостаточно плотный контакт на входе или выходе
- генератора;
- ослабление натяжения ремня привода генератора.
Таким образом, используя приведенную схему, можно установить неисправность в цепи зарядки АКБ или любую другую неисправность, связанную с генератором автомобиля ВАЗ 2106. Следите за контрольными лампами, и удачи на дорогах!
Втягивающее реле стартера
Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.
Снятие и установка
Установка нового устройства осуществляется в обратном порядке.
Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.
Если есть сомнения в эффективности работы стартера, снимите его (см. «Снятие и установка стартера») и проверьте на стенде. Электрическая схема соединений для проверки стартера на стенде показана на рис. 9.9. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь площадь сечения не менее 16 мм. кв. Стартер должен питаться от полностью заряженного аккумулятора 6СТ-55 или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумулятора 6СТ-55. Температура стартера при проверках должна быть (25±5) °C, а щетки — хорошо притерты к коллектору. Для проверки работоспособности
, замыкая выключатель 5 (см. рис. 9.9) при напряжении источника тока 12 В, три раза включите стартер с разными условиями торможения, например, при тормозных моментах 2; 6 и 10 Н.м (0,2; 0,6 и 1 кгс.м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер(см. «Ремонт стартера — (разборка, дефектовка и сборка») и проверьте его детали.
При испытании в режиме полного торможения
затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть для стартера 35.3708
соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н.м (1,4 кгс.м). Для стартера СТ-221 ток должен быть не более 500 А, а напряжение — не более 6,5 В. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на «массу». Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание щеток в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле. При полном торможении якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода. Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали. При испытании на режиме холостого хода
выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 60 А (35 А для стартера СТ-221) и (5000±1000) мин при напряжении на клеммах стартера 11,5-12 В. Если сила тока и частота вращения вала якоря отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.
Для проверки тягового реле
установите между ограничительным кольцом 3 (см. рис. 9.7) и шестерней прокладку толщиной 12,8 мм и включите реле. У однообмоточного реле проверьте силу потребляемого тока, которая должна быть не более 23 А. У двухобмоточного реле проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды (20+5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.
Для проверки механических данных
определите динамометром силу давления пружин на щетки, которая для новых щеток должно составлять (9,8±0,98) Н или (1±0,1) кгс. Если щетки изношены до высоты 12 мм, то замените их, предварительно притерев к коллектору. Осевой свободный ход вала якоря должен быть не более 0,5 мм (0,07-0,7 мм для стартера СТ-221). Если он не находится в этом пределе, то разберите стартер и подберите толщину и количество регулировочных шайб. Привод стартера должен свободно, без заметных заеданий перемещаться по шлицевому концу вала якоря и возвращаться из рабочего положения в исходное под действием возвратной пружины якоря реле. При повороте шестерни привода в направлении вращения якоря якорь вращаться не должен. Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н.см (2,8 кгс.см).
Рис. 9.9. Схема соединений для проверки стартера на стенде
: 1 — стартер; 2 — вольтметр с пределом шкалы не менее 15 В; 3 — реостат на 800 А; 4 — амперметр с шунтом на 1000 А; 5 — выключатель; 6 — аккумуляторная батарея
Подключение проводов к стартеру
Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.
Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.
Старетр автомобиля: основное предназначение
Рано или поздно каждому владельцу автомобиля, независимо от его марки и модели, приходится столкнуться с той проблемой, что его транспортное средство отказывается заводиться. Первым делом, естественно, проверяется уровень топлива, заряд аккумулятора, электроника. Если все это не вызывает никаких нареканий и сомнений в исправности, то скорее всего дело именно в стартере. Ведь именно от него зависит успешный пуск двигателя.
В настоящее время на автомобили данной модели устанавливаются, как правило, реле 35.3708 с торцовым коллектором.
Однако на некоторых экземплярах ВАЗ 2106 могут оказаться установленными стартеры, произведенные в Германии или Белоруссии, т. к. их можно взаимозаменить со стартером 35.3708.
В более раннее время, приблизительно в 70-80 годах, также устанавливали стартер СТ-221.
Как заменить стартер своими силами
Наиболее частой причиной поломки стартера на ВАЗ 2106 является выход из строя его втягивающего реле. И в результате при повороте ключа будет раздаваться щелчок, то двигатель заводиться не будет. Но в некоторых случаях приходится именно менять полностью стартер. Разумеется, что для этого его необходимо будет снять с автомобиля. Для проведения данного ремонта нам будет нужен всего лишь один ключ на 13.
Как снять стартер на ВАЗ 2106
Первым делом стоит наглядно показать, где находятся болты крепления. На фотографии ниже это очень хорошо видно. Вот их и нужно открутить (всего два):
После того, как два болта откручены, нужно немного потянуть за стартер и сдвинуть его с места вправо, чтобы он отошел от своего первоначального положения и отводим его вправо немного сильнее, чем показано на фото ниже:
Затем приподнимаем его левую сторону и поворачивая торцом, вынимаем его вверх, насколько это возможно:
Поднимать его нужно до тех пор, пока провода питания, находящиеся на задней стороне стартера ВАЗ 2106, не станут доступны и их можно будет без труда снять:
Сзади находится два провода: один крепится при помощи гайки, которую предварительно необходимо открутить:
И второй просто штекер, который нужно потянуть в сторону и он без труда вынется:
Теперь стартер свободен и препятствий для его снятия нет, его можно свободно вынимать наружу:
Установка нового стартера проходит в обратной последовательности и не займет много времени. Желательно все выполнять строго в обратной последовательно, то есть, сначала подсоединить провода к нему, а только потом устанавливать на место. Цена нового на ВАЗ 2106 составляет от 2000 до 4000 рублей в зависимости от производителя и типа устройства.
