Как усилить напряжение тока ваз 2115

15

13. Повышаем напряжение

На днях меня совсем расстроило напряжение в бортовой сети, и наткнувшись на ссылку в одном из блогов на диод повышающий напряжение, решил делать.
Заехал в визит, и прикупил проводок, пару клемм мама+папа, термоусадку, и пару диодов SF 54 и 1N 5822, какой лучше будет не знал, поэтому стал делать сразу 2 варианта.

И вот собственно инструкция 🙂

Берём проводок, длинной какой нравится, у меня получилось сантиметров 5-8, на один конец паяем клемму маму. Надеваем кусочек термоусадки и усаживаем так сказать 🙂

На другой конец провода припаиваем катод диода. Так же предварительно одев на провод термоусадку, после припоя опять же усаживаем трубочку.

Далее берём ещё один проводок и припаиваем с одной стороны папу, а другую его сторону к аноду диода.

В итоге получилось 2 таких вот проводчка с диодами 🙂

Смотрим на это у дивляемся, как же у нас получилось так хорошо это всё спаять 🙂

Идём в машину.
Смотрим что у нас там с напряжением, и ужасаемся…

Лезем под капот, снимаем клемму "-" с акуумалятора. Далее мне пришлось снимать фильтр и пайпу от компрессора, но у вас всё проще, сразу руки по локоть под капот, и откручиваем провода от генератора, и отсоединаем клеммочку.
Снимаем заднюю крышку генератора, отщёлкнув 3 крепления.
Откручиваем 2 финта, удерживающих наши щетки и снимаем клемму которая на них.
Присоединяем наш проводок. Папу в ту клемму которую только что отцепили, а маму к щеткам.

Ставим всё на место, проверяем, и видм напряжение чуточку больше чем раньше.

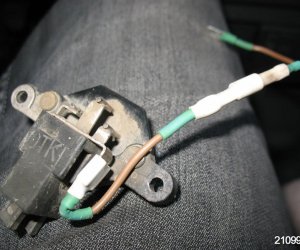

Как повысить напряжение на ВАЗ-2115

Из-за того, что в машине появляются дополнительные девайсы и устройства, напряжение нередко падает. Так произошло и в нашем случае – владелец этой «пятнашки» обнаружил, что напряжение в бортовой сети его авто снизилось. Поэтому решил поставить диод, который мог бы решить эту проблему. Давайте посмотрим, как он это сделал. Для доработки будут нужны диоды SF 54 и 1N 5822, клеммы папа/мама, провода и термоусадочная трубка.
Когда добрался к генератору, отсоединил провода и клемму. Отщелкнув заднюю крышку устройства, открутил пару винтов, которыми держатся щетки. После этого отсоединяем очередную клемму. Затем к генератору можно подключать и наше «устройство». Клемму «мама» нужно подсоединить непосредственно к щеткам, «папу» – к проводу, который мы отключили самым последним. Когда все собрали в обратной снятию последовательности, проверяем, как работает новый элемент и что дает диод. Владелец ВАЗ-2115 говорит, что напряжение сразу возросло.

Повышаем напряжение генератора на ВАЗ-2114 своими руками: увеличиваем мощность

Как известно, на автомобиль часто установлено дополнительное оборудование, которое тянет дополнительное напряжение из бортовой сети. Так, показатель напряжения на ВАЗ-2114 может снижаться до критической отметки в 11 вольт . Если ещё установить дополнительно кондиционер или подогрев сидений – это может привести к тому, что стартеру не хватит мощности, чтобы запустить двигатель. Как исправить проблему? Сделать так, чтобы напряжение в бортовой сети повысилось.

Видео о повышении напряжения в бортовой сети на автомобилях ВАЗ:

Видеоматериал расскажет, как повысить напряжения генератора и бортовой сети своими руками, а также поведает о некоторых нюансах и тонкостях процесса

Повышаем напряжение — все варианты решения проблемы

Напряжение в бортовой сети после доработки

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В . Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Установка диода КД202В в генератор

Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

Демонтируем заднюю крышку генератора.

Снимаем заднюю крышку с генератора

Провода и диод для увеличения напряжения

Устанавливаем термоусадку для проводов «папа» и «мама»

Установленная термоусадка для спаянной детали

Проводим монтаж регулятора напряжения с диодом в генератор

Одеваем заднюю крышку на генератор и выводим провода

Как показал замер, после такого усовершенствования, напряжение в нагруженной сети составило 12,2-12,5 вольт.

Электрические схемы и показатели

Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.

Рассмотрим, принципиальные схемы диодов:

Изготовление и монтаж диода в генератор ВАЗ-2114

Теперь, когда все готово, проводим установку дополнительного диода, более мощного, чем предыдущий. Потребуется пол метра провода 2*0.75мм. Распаиваем концы под клеммы «мама» и «папа» №4.Одеваем в кембрик, а лучше в термоусадку. Кстати, старый необходимо удалить из системы. Преступим к действиям:

Теперь, припаиваем к диоду следующую схему: к катоду мамку, к аноду папку.

Снимаем заднюю крышку с генератора

Подключаем провода идущие к диоду

Крепим диод, там, куда хватит провода и проводим сборку генератора

Теперь, все готово для финальной проверки и проведения замеров.

Финальные замеры напряжения и результаты

После того, как закончился монтаж, и вся электрическая цепь работает, были сделаны замеры напряжения на холостом ходу работающего двигателя. Результаты превзошли сами себя, во всей электроцепи напряжение повысилось.

Рассмотрим, таблицу результатов полученных замеров:

Выводы

Повысить напряжение генератора ВАЗ-2114 своими руками реально и достаточно просто. При этом затратная часть составила до 500 рублей . Стоит отдельно отметить, что если нет необходимых навыков или умений работы с автомобильной электроникой, то стоит обратиться в автосервис, где всё сделают быстро и качественно, и конечно, за счет автолюбителя.

Ваз 2115 как повысить напряжение

Повысить напряжение бортовой сети автомобиля до необходимого уровня можно несколькими способами. Некоторые из них абсолютно бесплатные (только время придется потратить). Для реализации других придется кое-что прикупить. В этой статье рассказано, какое должно быть напряжение бортовой сети легкового автомобиля, когда и зачем его надо повышать, как это сделать в теории и на практике.

Когда и зачем нужно повышать напряжение бортовой сети?

Чтобы ответить на эти вопросы, сначала надо выяснить, какое напряжение бортовой сети должно быть вообще. Что считается нормой, и чем грозит отклонение от нее? А для этого надо вспомнить, на что влияет это самое напряжение.

Самое главное в данном случае то, что от напряжения бортовой сети зависит, насколько полноценно будет заряжаться аккумуляторная батарея от генератора. Чтобы начался процесс заряда, в теории достаточно подать на АКБ напряжение, которое превышает ее собственное. За счет этого через нее потечет ток, благодаря которому будет протекать электрохимическая реакция, и заряд начнет накапливаться на свинцовых пластинах. Однако это условие достаточное только лишь для начала процесса заряда.

Чтобы аккумулятор накопил как можно больше электрической энергии, на него должно подаваться определенное напряжение. В случае с автомобильными 12-вольтовыми АКБ оно должно быть 14,4 В. Если такое напряжение подавать на клеммы батареи достаточно долго, то она накопит максимальное количество энергии. Показателями этого состояния является плотность в районе 1,26 единиц, и стремящийся к нулю ток заряда.

Что будет, если указанное выше напряжение подавать на клеммы АКБ после того, как она полностью зарядилась? Начнется реакция электролиза воды, содержащейся в электролите. Она будет разлагаться на составные компоненты и безвозвратно испаряться. В таких случаях говорят, что аккумулятор кипит, после чего возникает необходимость доливать в него дистиллированную воду.

Отсюда следует, что постоянное напряжение бортовой сети автомобиля 14,4 В при достаточно долгой езде неминуемо приведет к кипению батареи. Если напряжение будет удерживаться еще более высоким, то процесс электролиза начнется гораздо быстрее, то есть при более кратковременной поездке.

С другой стороны, если на батарею будет подаваться более низкое напряжение, то она не сможет полностью зарядиться, даже если вы будете ездить на автомобиле бесконечно долго. Заряжаться она, конечно же, будет, но не на 100 %. В таких случаях автомобилисты применяют словосочетание – недозаряд аккумулятора. Это тоже нехорошо. В результате регулярного недозаряда снижется ресурс АКБ, а также повышается риск не запустить двигатель после длительного простоя.

Соответственно, чтобы аккумуляторная батарея автомобиля «чувствовала себя хорошо», в бортовой сети необходимо поддерживать такое напряжение, при котором она будет максимально полноценно заряжаться, и не закипать, при этом, никогда. То есть, нужна некая золотая середина. И является ею напряжение бортовой сети 14,2 В. При таких условиях АКБ будет заряжаться почти до конца, но до кипячения доводиться не будет.

Следует также отметить, что напряжение бортовой сети автомобиля 14,2 В считается нормальным только при определенных температурных условиях. А именно при температуре в диапазоне от 0°C до +20°C. Если на улице, например, мороз, то для нормальной зарядки АКБ есть смысл подавать на нее большее напряжение – 14,5-14,7 В. Во время летней жары, наоборот, будет лучше, если напряжение заряда не превышает 14 В.

По итогу мы получили ответы на поставленные в начале вопросы. Напряжение бортовой сети нужно повышать тогда, когда оно ниже, чем нужно для полноценной зарядки аккумулятора. Делать это нужно для того, чтобы не эксплуатировать АКБ в режиме хронического недозаряда. Как правило, с подобными проблемами чаще сталкиваются владельцы машин отечественного автопрома, а также иномарок «солидного возраста».

Как в теории можно повысить напряжение в бортовой сети?

Чтобы ответить на этот вопрос, необходимо кое-что знать об этой самой бортовой сети. Как она работает, от чего зависит напряжение в ней? Чтобы это выяснить, изучать всю бортовую сеть нет надобности. Достаточно рассмотреть узел, который отвечает за выработку электроэнергии и ее стабилизацию.

«Занимается» этим генератор. Он генерирует электроэнергию для питания потребителей и зарядки АКБ, а также обеспечивает стабильное напряжение независимо от скорости вращения.

Если простыми словами, то работает это так. Чтобы генератор вырабатывал электроэнергию, в нем принудительно создается электромагнитное поле. От силы этого поля зависит выходное напряжение (которое идет на АКБ и потребители). Электромагнитное поле создается в роторе генератора, к которому через щеточный узел подается постоянное напряжение. От величины этого напряжения зависит сила электромагнитного поля и, соответственно, напряжение бортовой сети.

То есть, чтобы в сети было нужное напряжение, на щеточный узел генератора необходимо подавать управляющее напряжение. За это отвечает реле-регулятор напряжения. В упрощенном виде это устройство, которое «мониторит» то, что выдает генератор, и «решает», какое управляющее напряжение подавать для возбуждения электромагнитного поля. В итоге получается, что с какой бы скоростью не вращался генератор, он всегда выдает в сеть одно и то же напряжение.

Соответственно, чтобы повысить напряжение бортовой сети, надо чтобы регулятор напряжения подавал на щеточный узел генератора более высокое напряжение. Сделать это можно несколькими способами, которые описаны ниже.

Здесь стоит добавить, что бортовое напряжение зависит не только от генератора и реле-регулятора. Ведь помимо того, что электроэнергию надо выработать, ее надо еще доставить до потребителей, к числу которых относится и АКБ. Соответственно, если на пути доставки есть потери, то до потребителей будет доходить не все сгенерированное напряжение. Потому повышать бортовое напряжение следует начинать именно с этого.

Способ №1. Минимизация потерь

На пути электрического тока от генератора до потребителей самые большие потери происходят в местах плохих контактов. Речь идет о клеммах и пятачках, с помощью которых подсоединяются провода. Если в таких местах из-за окисла или другой грязи контакт ухудшился, то это означает, что поперечное сечение здесь уменьшилось. А при уменьшении сечения проводника прямо пропорционально увеличивается его электрическое сопротивление.

Через такие контакты ток течет «хуже», соответственно, падает и напряжение (работает закон Ома для участка цепи). Если, например, на пути от генератора к аккумуляторной батарее все соединяющие контакты находятся в плачевном состоянии, то заниженное напряжение в бортовой сети обеспечено.

Получается, чтобы повысить это самое напряжение, иногда достаточно просто привести в порядок хотя бы ключевые соединения. Убрать окислы, ржавчину, нагар, пыль, грязь. Надежно затянуть крепежи. Делать это нужно регулярно, так как наличие в проводника электрического тока, а на его поверхности влаги с солями – ускоряет его коррозию.

Помимо мест соединения проводников с автомобильным оборудованием следует также помнить и о самих проводниках. Они должны иметь достаточное для своего участка цепи сечение. В противном случае на проводах тоже будут потери, которые по закону Джоуля-Ленца будут уходить на их нагрев.

Как уменьшить сопротивление проводов? На это влияет их длина и сечение. Материал рассматривать не будем, так как сегодня все провода – медные. Если в проводке автомобиля делался ремонт с заменой, необходимо проверить, нет ли бесполезно длинных проводов, которые легко можно укоротить. Что касается сечения, то о нем далеко не всегда можно судить по толщине. И вот почему.

Дело в том, что провода автомобильной бортовой сети сделаны многожильными. Каждый из них состоит из множества тоненьких жилок, скрученных в один проводник. Делается так для того, чтобы провод имел большее сечение и, при этом, оставался гибким. В процессе длительной эксплуатации медные жилки могут переламываться, из-за чего сечение уменьшается, а сопротивление с потерями на этом участке – растет. Чаще всего переломы можно заметить на концах проводников, где с них снята защитная изоляция (перед клеммами).

Как показывает практика, все описанные в этом подразделе факторы в совокупности способны уменьшать бортовое напряжение вплоть до 1 вольта. Соответственно, если подобного рода недостатки устранить, то на вольтметре вместо вялых 13,2 В можно увидеть оптимальные 14,2 В. Такое повышение будет наблюдаться, если случай совсем запущенный. А так, можно рассчитывать на повышение напряжения бортовой сети на несколько долей вольта (которых часто и не хватает).

Однако это еще не все. Помимо снижения напряжения, из-за описанных проблем оно сильно падает при больших нагрузках. Например, когда все выключено, вольтметр показывает 14,2 В (порядок). А после включения освещения, фар, печки и музыки – показания падают до 13 В. Так вот, достаточно часто после минимизации потерь такая просадка уменьшалась вдвое, а то и втрое.

Способ №2. Замена штатного реле-регулятора

Средняя стоимость реле-регулятора варьируется в районе 200 рублей. Это гораздо дешевле, чем новая АКБ, которую придется покупать из-за хронического недозаряда имеющейся. Как правило, эти устройства со временем начинают некорректно работать, подавая на ротор генератора неправильное управляющее напряжение. Замена реле во многих случаях помогает повысить напряжение бортовой сети до оптимального.

Следует также учесть, что в состав реле-регулятора входят графитные щетки, по которым управляющее напряжение передается на ротор генератора. А щетки имеют свойство истираться. Потому в некоторых случаях проблему с низким напряжением решают путем подпайки к имеющемуся реле новых щеток.

Способ №3. Запитывание регулятора от АКБ

На большинстве легковых автомобилей реле-регулятор «мониторит» напряжение бортовой сети непосредственно на генераторе. А как уже было доказано выше, до потребителей доходит далеко не все. Потому вполне разумно «дать понять» реле-регулятору, что на ту же АКБ приходит далеко не то напряжение, которое выходит из генератора. Для этого плюсовой провод регулятора подключается напрямую к аккумулятору. И это тоже помогает.

Способ №4. Диод

Народный метод, который заключается в «обмане» реле-регулятора. Диод подключается в разрыв плюсового провода непосредственно перед реле. Он свободно пропускает ток в одном направлении, но на нем всегда присутствует стабильное падение напряжения. За счет этого на реле приходит меньшее напряжение, чем оно есть на выходе из генератора, и «обманутый» регулятор повышает управляющее напряжение, заставляя генератор вырабатывать больше.

Способ №5. Выносной трехуровневый регулятор напряжения

Устанавливается вместо штатного. Состоит из щеточного узла и выносного реле, которое крепится в любом удобном месте под капотом (или даже в салоне). На регуляторе имеется трехпозиционный тумблер, переключая который, можно влиять на выдаваемое генератором напряжение. В результате его установки можно устанавливать напряжение бортовой сети 14,7 В, 14,2 В и 13,8 В. Средний режим считается нормальным, первый – для зимы, последний – для лета. Девайс очень даже годный, если не забывать своевременно переключать тумблер в подходящее положение. Стоит на момент написания статьи порядка 300-400 рублей.

Способ №6. Выносной термооптимизированный регулятор напряжения

Как и предыдущий вариант, устанавливается вместо штатного реле. В данном случае никаких ручных регулировок не предусмотрено, однако, есть термопара, которая прикручивается к клемме АКБ. Благодаря этому реле-регулятор при корректировке напряжения учитывает температуру аккумулятора. Соответственно, он в автоматическом режиме повышает его зимой, и занижает летом.

Способ №7. Генератор

Если генератор не способен выдавать желаемые 14,2 В без значительных просадок под нагрузкой, то никакие из вышеописанных способов исправить ситуацию не помогут. К сожалению, в гаражных условиях проверять этот агрегат довольно затруднительно, потому это дело стоит доверить специалистам.

Если, все же, сильно хочется попробовать своими руками, то можно измерить сопротивления всех обмоток статора и ротора. При исправном генераторе в показаниях прибора не должно быть заметного разброса. Если он есть, или сопротивление какой-либо из обмоток стремится к нулю (или есть разрыв), то генератору пришел конец. Пытаться получить с него желаемое напряжение бесполезно.

Напряжение бортовой сети является очень важным параметром автомобиля. Если оно ниже нормы, АКБ будет постоянно недозаряжаться, свет – тускло светить, магнитола – выключаться под нагрузкой, и так далее. Повысить напряжение можно несколькими способами. Все они проверены на практике и прекрасно работают.

Повышаем напряжение генератора на ВАЗ-2114 своими руками: увеличиваем мощность

Как известно, на автомобиль часто установлено дополнительное оборудование, которое тянет дополнительное напряжение из бортовой сети. Так, показатель напряжения на ВАЗ-2114 может снижаться до критической отметки в 11 вольт . Если ещё установить дополнительно кондиционер или подогрев сидений – это может привести к тому, что стартеру не хватит мощности, чтобы запустить двигатель. Как исправить проблему? Сделать так, чтобы напряжение в бортовой сети повысилось.

Видео о повышении напряжения в бортовой сети на автомобилях ВАЗ:

Видеоматериал расскажет, как повысить напряжения генератора и бортовой сети своими руками, а также поведает о некоторых нюансах и тонкостях процесса

Повышаем напряжение — все варианты решения проблемы

Напряжение в бортовой сети после доработки

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В . Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Установка диода КД202В в генератор

Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

Демонтируем заднюю крышку генератора.

Снимаем заднюю крышку с генератора

Провода и диод для увеличения напряжения

Устанавливаем термоусадку для проводов «папа» и «мама»

Установленная термоусадка для спаянной детали

Проводим монтаж регулятора напряжения с диодом в генератор

Одеваем заднюю крышку на генератор и выводим провода

Как показал замер, после такого усовершенствования, напряжение в нагруженной сети составило 12,2-12,5 вольт.

Электрические схемы и показатели

Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.
