Как снять задний барабан шевроле ланос

14

№25 Замена задних колодок, барабанов, задних тормозных цилиндров

Начал снимать я правый барабан (конечно же сначала ослабил ручник полностью), а он не хочет сниматься( по краю риска высокая, колодки закусило), кое как его сдёрнул, снялся он со всеми потрохами(вырвал шайбы которые держат колодки к корпусу)

Понажимал цилиндр, а он течёт, открыл пыльник а там всё ржавое…

Посмотрел я на всё это, и решил заменить всё к чертовой бабушке.
Фото новых деталей

Шайбы шли в комплекте с колодками Взял два таких один номер 719 другой 718 но оказались оба левые Пришлось менять в магазине на такой другого производителя, он вышел подороже 360 а тот за 200

Далее разбираем колодки не забыв сделать фото, как что стоит.

Ставим всё на место не забыв поставить ту самую шайбу из комплекта колодок под ось флажка автоподтяжки

Подшипники переставил со старых барабанов, на всякий случай фото с номерами подшипников какие стоят ( правая сторона, на левой стороне подшипники без маркировки)

Внутренний Внешний

Вычищаем старую смазку, набиваем новую.
Колодки развел сразу, так чтобы барабан надевался с небольшим зазором.
Далее устанавливаем барабан, и затягиваем ступичную гайку, затяжку я делал так — сначала затянул не много потом ослаблял до появления лёгкого люфта, потом чуть затянул на деление ( на гайке есть прорези под шплинт, одна прорезь пусть будет одно деление ), и после этого при установке колеса есть минимальный люфт( я считаю это нормально, не хочется перетягивать)

Ну и с левой стороны я проделал тоже самое, только здесь цилиндр не только тек, но ещё один поршенек был заклинен.

После проделанной работы проверяем, чтобы колёса крутились свободно и натягиваем ручник. Натягивал ручник до лёгкого касания колодок( подкручивал ручник и прокручивал колесо, ловил момент когда начнётся касание), подтяжка ручника находится в салоне под пепельницей в центральной консоли задних пассажиров( регулируется головкой на 10 ).
И в конце обязательно выгоняем воздух из тормозной системы. У меня жидкость в бачке была мутная, я сразу решил поменять, прокачку делал по контурам правое заднее левое переднее, левое заднее правое переднее, не забываем подливать жидкость в бачок, заодно прокачал и сцепление ( на ланосе у них общий бачок)

По итогу проделанной работой доволен, тормоза стали работать как надо, ручник держит на ура.

Цены:
Колодки комплект 980
Барабаны по 3200
Рем комплект 200 + 360
Цилиндры по 630
Итого :9200 ��

Руководства по ремонту Chevrolet Lanos: снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.
2. Снимите декоративный колпак заднего колеса.
3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо.

1. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы.

Детали заднего тормозного механизма: 1 опорная стойка; 2 щит тормоза; 3 рабочий цилиндр; 4 распорная планка с регулятором зазоров; 5 задняя тормозная колодка; 6 верхняя стяжная пружина; 7 пружина опорной стойки; 8 чашка опорной стойки; 9 тормозной барабан; 10 нижняя стяжная пружина; 11 серьга регулятора зазоров; 12 пружина регулятора зазоров; 13 рычаг регулятора зазоров; 14 передняя тормозная колодка; 15 болт крепления рабочего цилиндра.

1. . и снимите его.

1. Отверткой разогните отогнутую лапку шплинта, выпрямите ее.

1. . и извлеките шплинт из отверстия цапфы.

1. Ослабьте затяжку гайки задней ступицы.

1. . и отверните гайку.

1. Снимите с цапфы упорную шайбу.

1. . внутреннее кольцо наружного подшипника.

1. . и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

1. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый барабан подлежит замене.

1. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно).

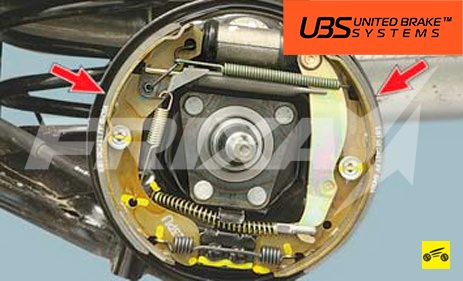

Осмотрите поверхность накладок тормозных колодок.

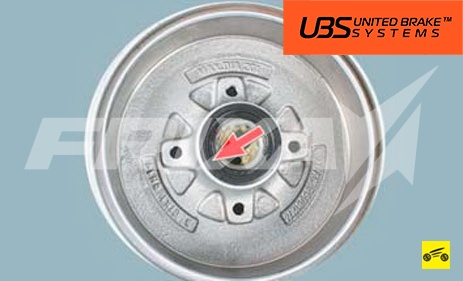

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы»).

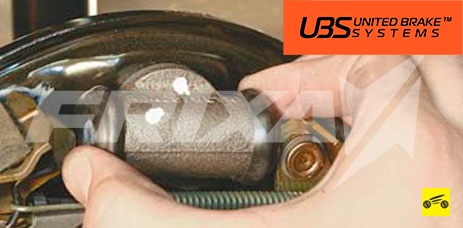

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса»).

Как заменить тормознй барабан на автомобилях Daewoo Lanos, (Деу Ланос), Sens, (Сенс) Nexia, (Нексия), Chevrolet Lanos, (Шевролет Ланос), Zaz Chance, (Заз Шанс), своими руками.

Шевроле Ланос — замена задних тормозных колодок — Ведущий авто портал

Chevrolet Lanos, без преувеличения, является одним из самых популярных автомобилей в своем классе. Поэтому вопрос, связанный с необходимостью замены на нем задних тормозных колодок, без сомнения, будет интересен многим водителям.

Каковы же основные причины, по которым возникает необходимость в замене этих элементов?

Первая из них встречается довольно часто, и при ее появлении менять колодки следует немедленно. Нередко приходится делать это прямо на дороге.

Этой причиной является обрыв фрикционной накладки, которой оснащена деталь.

Данная неисправность приведет к тому, что при движении будет наблюдаться подклинивание задних колес – а в некоторых случаях они заклинивают полностью. Разумеется, решать такую проблему придется безотлагательно.

Другая причина заключается не в оборвавшейся, а в изношенной фрикционной накладке, толщина которой не должна быть менее 1,5 миллиметров.

Проконтролировать такой показатель без специальной аппаратуры практически невозможно, и в большинстве случаев автомобилисты определяют степень износа, как бы странно это ни прозвучало, на слух.

При изношенных накладках во время торможения со стороны задней оси доносится звук, который является характерным для трения металлических поверхностей друг о друга. Это означает, что толщина накладок на колодках ниже допустимого минимума.

Третья причина, по которой тормозные колодки подлежат замене – отслаивание от них фрикционных накладок, а также наличие на основании деталей повреждений в виде сколов, а также глубоких борозд.

Еще одна причина заключается в износе тормозного барабана. Диаметр внутренней поверхности этой детали не должен при измерении превышать 201 мм. Этот показатель не так уж мал, поэтому для его контроля необходимости в специальных приборах нет.

Наконец, последняя причина заключается в замасленности тормозных колодок. Определяют ее при внешнем осмотре, когда на колодках видны следы от попадания на них технических жидкостей или смазочного материала. Такое может произойти даже с новыми деталями, поэтому причина эта является для водителей самой досадной и даже обидной. Тем не менее, менять испорченную деталь в этом случае необходимо.

Следует сказать, что если даже тормозные колодки по какой-либо причине пришли в негодное состояние только на одном колесе – все четыре детали, с обеих сторон оси, необходимо менять одновременно. Если же поменять колодки лишь на одном из тормозных механизмов, это с высокой долей вероятности станет причиной того, что машину при нажатии на тормоз будет вести в сторону.

Приведенные фотографии иллюстрируют процесс на левом колесе. С правой стороны автомобиля замена колодок производится точно так же.

• Выпрессовывается колпак защиты ступичного подшипника.

• Шплинт распрямляется при помощи отвертки.

• После этого его нужно вытащить из отверстия цапфы, воспользовавшись для этого плоскогубцами.

• Гайка ступичного подшипника откручивается при помощи головки «24».

• Вынимается стопорная шайба.

Тормозной барабан нужно снимать с машины, находящейся в расторможенном состоянии. Поэтому рычаг ручного тормоза предварительно необходимо опустить до упора вниз.

• Снимать барабан следует одновременно с подшипником. После того, как деталь будет снята, не следует выжимать тормозную педаль, поскольку возможен полный выход поршней из цилиндра колеса.
• После этого со всех деталей тормозного механизма необходимо снять грязь. Для этих целей нельзя использовать дизтопливо или бензин.

• Затем нужно снять верхнюю стяжную пружину.

• Снять серьгу, имеющуюся на рычаге регулятора зазоров.

• Затем снимается сам рычаг. Одновременно с ним следует снять и пружину.

• Следующим шагом распорная планка также снимается.

• Чашка, в которой находится пружина опорной стойки, поворачивается при помощи плоскогубцев, пока имеющийся в ней паз не совместится с хвостовиком стойки.

• После этого чашку и пружину следует снять, а опорную стойку затем вытащить из отверстия.

• Трос ручного тормоза необходимо отсоединить от рычага. После этого колодку нужно снять вместе с рычагом. Следующим шагом нижняя стяжная пружина тоже снимается.

• После снятия чашки и пружины в вышеописанном порядке передняя колодка тоже снимается. Затем нужно очистить все элементы от грязи и проверить их техническое состояние.

• В случае появления изнутри барабана бортика его необходимо удалить при помощи шабера.

• При помощи штангенциркуля производится измерение диаметра барабана с внутренней. Этот показатель не должен превышать указанного в документации – 201 мм.
• Установка новых колодок должна производиться в обратном порядке.

• До начала установки новых колодок обязательно следует закрутить до конца резьбы храповую гайку. В противном случае установка тормозного барабана будет невозможна.
• Когда тормозной барабан будет установлен, гайку подшипниковколеса следует затянуть, после чего подшипники нужно отрегулировать.
• С целью регулировки положения колодок нужно сделать порядка 20 нажатий на тормозную педаль до момента прекращения щелчков, которые издаются механизмом автоматической регулировки.
• Затем следует отрегулировать стояночный тормоз.
• Вывесив колеса, проверить легкость их вращения («ручник» при этом должен быть полностью опущен).
• Проверить количество тормозной жидкости, содержащейся внутри бачка. Если имеется необходимость, следует долить ее до нужного уровня.

На этом операцию можно считать завершенной. Наглядно увидеть весь процесс можно в приложенном к статье видеоролике.

Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса (см. «Замена колеса»).

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо (см. «Замена колеса»).

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы…

5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее…

7. …и извлеките шплинт из отверстия цапфы.

8. Ослабьте затяжку гайки задней ступицы…

9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу…

11. …внутреннее кольцо наружного подшипника…

12. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

14. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно).

Осмотрите поверхность накладок тормозных колодок.

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы»).

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса» ).

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы»).

16. Аналогично снимите и проверьте правый тормозной барабан.

17. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

19. Сведите тормозные колодки двумя монтажными лопатками.

20. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).

21. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

23. Установите колесо и декоративный колпак (см. «Замена колеса»).

24. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Как правильно промыть инжектор Шевроле Авео 1.5

материалы которые нам нужны:

1.Баллон для чистки карбюратора 2.Шприц 5мл 3.Зарядка от Нокии, провода, кнопка и крокодильчики к разьемам 4.Торцевой ключ на 12 и на 10 5.Салфетки (не дающие волокон и бумажной пыли) 6.Плоская отвертка 7.Паяльник

ВАЖНО: настоятельно рекомендую проводить чистку форсунок вместе с чисткой датчика холостого хода.Заводим двигатель , открываем капот и из каробки предохранителя на работающем двигателе извлекает предохранитель бензонасоса

через 7-15 секунд двигатель заглохнет. Даём двигателю остыть т.к дело имеем с топливом.

Соблюдаем все меры предосторожности, не курим, под рукой огнетущитель Выворачиваем в последовательности болты, если прикипели пшикните WDешкой(1,2 — ключом на 10 и 3,4-ключом на 12):

вывернули, теперь отсоединяем форсунки от проводов. Делаем согласно рисунка:

Кто бы что не говорил, а все же ГБО это отличная возможность стремиться к лучшему и быть всегда на высоте своих стремлений. В настоящий момент ГБО это самое выгодное решение касательно вашего автомобиля.

Вы сможете экономить на топливе не малые деньги. И кстати тут есть возможность установить ГБО в Харькове. Это вам обойдется не дорого и сделают качественно лучшие специалисты на сегодняшний день — рекомендую.

Мы имеем отсоединенные форсунки и открученную топливную рампу. Покачивая топливную рампу тянем её вверх, чтобы она вытянула из посадочных мест в двигателе концы форсунок. После извлечения переворачиваем топливную рампу форсунками вверх, а посадочные места в двигателе сразу закрываем чистыми салфетками:

Так как топливная рампа расположена отверстиями вверх мы избежим какого-либо вообще пролива топлива. Снимаем отверткой фиксаторы каждой форсунки и покачивая каждую — извлекаем из посадочных мест топливной рампы. Каждую форсунку для себя нумеруем, чтобы потом вернуть каждую на своё место:

Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса (см. «Замена колеса»).

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо (см. «Замена колеса»).

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы…

5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее…

7. …и извлеките шплинт из отверстия цапфы.

8. Ослабьте затяжку гайки задней ступицы…

9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу…

11. …внутреннее кольцо наружного подшипника…

12. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

14. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Замена задних тормозных колодок DAEWOO

В этот раз речь пойдет о замене задних тормозных колодок на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос).Тормозные колодки на Ланоси Нексию идут одни и те же, а вот сам процесс замены, немного отличается. Отличия небольшие, но о них стоит обязательно упомянуть.

Об этом речь пойдет ниже. А пока, могу напомнить несколько причин, появление которых связаны со скорой (если не экстренной) заменой задних тормозных колодок. Первая причина, довольная распространенная и требующая, быстрой замены (часто и на дороге) – обрыв накладки тормозной колодки.

Если это произошло, то задние колеса будут или подклинивать при движении, или заклинят полностью. Естественно, в этом случае, что-то решать придется быстро. Вторая причина, износ накладки задней тормозной колодки. Минимально допустимая толщина накладки – 1,5 мм.

Тяжело, конечно же, контролировать этот размер, инженеры могли бы сделать в опорном диске окошко для ревизии (как на Ваз 2109), но ….

Его нет и поэтому многие, контролируют размер накладок по звуку! То есть, если при торможении автомобиля, с задней оси раздается характерный звук, трения металла об метал, значит, накладки на колодках стерлись больше, чем допустимый минимум ;). Третья, тормозные колодки замаслены, то есть на них присутствуют следы смазочных материалов или тормозной жидкости.

Согласен, третья причина для замены спорна (для некоторых) и обидна (для большинства). Жаль, например, менять почти новые колодки из-за потекшего тормозного цилиндра. Но, правила есть правила. Значит, при замене колодок, более серьезно изучаем состояние тормозного цилиндра(тонкой отверткой, можно поддеть и приподнять пыльник цилиндра и если из-под него выйдет пару капель тормозной жидкости, то значит, его пора заменить) и сальника подшипников задней ступицы.

Сразу скажу несколько слов по инструменту, который Вам понадобится для замены задних тормозных колодок на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос), потому что по запчастям придется поговорить более детально.

И так, выбор места для проведения работы и перечень необходимого инструмента. Замену задних колодок на Нексии лучше проводить на смотровой яме или подъемнике, это необходимо из-за неудачного расположения натяжки троса ручника. На Ланосе, колодки можно заменить и с «земли».

Инструмент: плоская отвертка, крестовая отвертка (нексия), плоскогубцы или круглогубцы, металлическая щетка, ключ на 24 (ланос), молоток (желательно из мягкого металла), ключ для откручивания гайки натяжки ручника (нексия, смотрим фотографию 1), медная или графитная смазка (не обязательно, но желательно),жидкость ВД-40, приспособление «крючок» для снятия и установки стяжных пружин (можно обойтись отверткой или плоскогубцами, но с приспособлением будет удобней и быстрей, смотрим фотографию 2).

Как раскрутить гайку натяжки ручника нексия

Приспособление для натяжки пружин задних тормозных колодок

И по запчастям! Здесь можно сказать и начинается самое интересное. С задними тормозными колодками для автомобилей Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) проблем нет. Самый лучший и правильный выбор в этом деле будут колодки — HI-Q (фото 3). По цене доступные, да и на рынке их найти не проблема.

Задние тормозные колодки HI-Q для ланоса и нексии

А вот с выбором и покупкой мелких деталей (стяжные и поджимные пружины, флажки, регулируемые планки), возникли трудности. Да, согласен, менять пружины каждый раз при замене колодок не надо. Но, в определенное время, эта необходимость появляется.

Например, чашки поджимных пружин довольно часто, при снятии тормозного барабана разрушаются, и естественно их следует менять. Остальные пружины, флажки, планки тоже не вечны. И приходит время их покупки. Мне удалось купить две пары комплектов (по два левых и по два правых) пружин разных производителей. Смотрим фотографию 4.

Слева комплект фирмы GENUINE (made for KOREA cars). Справа комплект с надписью «Made in P.R.C». Ну, здесь все хоть по честному – фирменный Китай. И еще один комплект был приобретен в автомагазине, который по их уверению торгует качественными запчастями. Их комплект был в простом пакетике, россыпью, без всяких авторитетных надписей.

И что, в дальнейшем меня удивило, этот комплект (фото 5) был лучшим! Правда, комплект неполный, по сравнению с остальными, но я все равно настаиваю, что он лучший!)).

Комплекты пружин задних тормозных колодок ланос нексия

Комплект пружин задних тормозных колодок Сенс

Дальше, достаточно посмотреть фотографии сравнения деталей этих комплектов со старыми, оригинальными запчастями, которые были установлены на автомобиле и я думаю, у Вас найдется пара не литературных слов, чтобы охарактеризовать качество этих деталей. Это похоже на детскую игру «Найди 10 отличий». Нашли? Если нет, я Вам помогу.

Рассмотрим фотографии номер 6 и 7, на ней показаны детали комплекта GENUINE. Что сказать, с этого комплекта смело можно брать и устанавливать, наверно только поджимные пружины с чашками и пружина рычага регулятора (на фотографии они обозначены под номером 1 и 2).

Все остальное – верхняя стяжная пружина (3), нижняя стяжная пружина (4), распорная планка (5), флажок или рычаг регулятора (6), серьга (7), не вызывает доверия. Как такое можно было налепить. С комплектом от «Made in P.R.C» дела обстоят немного лучше (фото 8).

Не понравились, увеличенный флажок, перегнутая серьга и верхняя стяжная пружина. Я не понимаю, почему ее загнули в другую сторону (более детальное фото 9). Это сделано для того, чтобы ее удобней было устанавливать? Наверное, нет.

Выбор колодок

К выбору задних тормозных колодок на Ланос стоит подходить тщательно, ведь от них зависит не только торможение во время движения, но и, как будет работать стояночный тормоз.

96226110 – это оригинальный каталожный номер задних тормозных колодок Шевроле Ланос. Средняя стоимость по РФ составляет 2000 за комплект.

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Замена передних дисков

Подготовьте весь необходимый инструмент. Это ускорит процесс работы. Выполняется ремонт в следующем порядке.

• Демонтируйте колесо.
• Выкручивается два крепежных болта. Для этого потребуется шестигранник. После этого можно снять суппорт.
• Сам тормозной шланг можно не откручивать. Просто аккуратно подвесьте суппорт проволокой к рычагу. Следите, чтобы шланг не перекрутился.
• Передние диски крепятся с помощью стопорного винта. Выкручиваем его.
• Снимаем диск.
• Сборка производится в обратном порядке.

Задние тормоза

На задней оси установлены барабаны. Они не так эффективны при торможении, но удешевляют конструкцию. В целом нагрузка на заднюю тормозную систему ниже, соответственно износ тоже меньше. Рекомендованный производителем срок эксплуатации – 100 тысяч километров.

На практике менять требуется раньше. Срок замены определяют путем замера остаточно толщины рабочей поверхности. Вот основные размеры:

• внутренняя высота барабана 52 мм;
• общая высота 57 мм;
• внутренний диаметр 200 мм;
• максимально допустимый внутренний размер барабана 201,5 мм.

Крепятся барабаны к ступице с помощью четырех болтов.

Вывод

Замена задних тормозных колодок Шевроле Ланос немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально. Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения.

Инструкция по замене задних тормозных колодок на Ланосе, Сенсе и Шансе: разбираемся в конструкции, определяем необходимость замены и меняем своими руками

На автомобилях Ланос, Сенс и Шанс используется задний тормозной механизм барабанного типа. Состоит это устройство из таких главных конструктивных узлов, как тормозные колодки и барабан. На сегодня этот тип устройств уже считается морально устаревшим, и поэтому его заменяют дисковыми тормозами. Однако полностью исключить использование барабанного механизма невозможно, так как даже при условии использования дисковых устройств на задней оси, барабанные применяются для обеспечения функционирования стояночного тормоза. Устройства относятся к категории бюджетных видов, и поэтому именно они используются на автомобилях Ланос. Как заменить задние тормозные колодки на Ланосе, а также определить необходимость проведения этой процедуры, подробно описано в нашем материале.

Как устроены барабанные тормоза

Кроме колодок и барабана, к составным элементам рассматриваемых устройств относятся:

• рабочий и главный цилиндры, внутри которых расположены поршни;
• стяжные и возвратные пружины;
• распорки;
• стойки для поддержки тормозных колодок;
• механизм стояночного тормоза.

На Ланосе устанавливаются задние барабанные тормоза с двумя цилиндрами, эффективность которых выше, чем у одноцилиндровых. Ниже представлен внешний вид рабочего тормозного цилиндра на два поршня с составными элементами, по которым не сложно разобраться, как работает механизм.

Одну из главных ролей в конструкции рабочего цилиндра барабанных тормозов играют уплотнительные манжеты.

По какому принципу работает тормозной механизм барабанного типа

Принцип работы у барабанных тормозов простой, и не составит труда даже новичку понять особенности их функционирования. Для того чтобы осуществить торможение задних колес барабанными колодками, происходит выполнение следующих действий:

1. При нажатии водителем на педаль тормоза, в магистрали возрастает давление жидкости, создаваемое в главном тормозном цилиндре.
2. Жидкость воздействует на поршни рабочих цилиндров, что приводит к их перемещению.
3. Поршни давят на тормозные колодки, которые фрикционным слоем соприкасаются с внутренней частью тормозного барабана.
4. При этом происходит снижение скорости движения автомобиля.
5. Когда прекращается воздействие на педаль тормоза, давление жидкости в системе снижается, и тормозные устройства возвращаются в исходное положение за счет их сжатия пружинами.

При осмотре задних колодок барабанных тормозов можно обнаружить такую картину, когда фрикционный слой на переднем элементе (по ходу движения авто) имеет больший уровень износа, чем на заднем. Связано это с тем, что передние устройства прижимаются к барабану сильнее, чем задние. И поэтому очень часто владельцы при замене колодок, меняют их не комплектом, то есть 4 штуки, а по одной с каждой стороны.

Какие преимущества и недостатки у барабанных тормозов

Очень интересный вопрос, которым задаются многие автовладельцы. Сначала перечислим все преимущества барабанных тормозов:

• простота конструкции;
• низкая стоимость обслуживания и ремонта;
• высокая эффективность функционирования, что связано с большой площадью соприкосновения.

Однако механизмы имеют и некоторые недостатки, за счет которых они становятся все менее востребованными. К недостаткам барабанных тормозов относятся:

1. Худшие показатели охлаждения, что влияет на скорость износа не только фрикционных накладок, но и барабана.
2. Нестабильное торможение, что проявляется в случае попадания внутрь воды или различных загрязнений.
3. Высокая вероятность залипания колодок к барабану при включении стояночного тормоза во время морозов.

К недостаткам можно также отнести сложность процесса замены колодок. Для этого требуется разобрать конструкцию, состоящую из распорки, а также стяжных и растяжных пружин. В дисковых тормозах процесс замены происходит намного проще и быстрее.

Как определить необходимость замены барабанных колодок

Колодки барабанного типа имеют достаточно высокий эксплуатационный ресурс, который зависит от различных факторов. Основным из них является качество изделий. Продукция низкого качества может прийти в негодность уже через пару тысяч км. Качественные устройства обычно отхаживают 2-3 срока замены передних дисковых колодок. Именно поэтому владельцы автомобилей с барабанными тормозами реже задаются вопросом о том, как заменить задние тормозные колодки.

Чтобы определить степень износа и необходимость замены задних колодок на Ланосе, понадобится произвести их визуальный осмотр. Сделать это можно через ревизионное отверстие на опорном диске. Однако надеяться на него не стоит, так как измерить износ через него не удастся. Именно поэтому используется второй вариант. Для этого следует демонтировать барабан и, вооружившись штангенциркулем, измерить фрикционный слой. Производитель рекомендует осуществлять замену барабанных колодок на Ланосе, если наружный слой уже менее 0,5 мм.

К признакам износа задних тормозных колодок на Ланосе, Сенсе и Шансе относятся следующие факторы:

1. Скрип в задней части при торможении, который не гарантирует, что причиной является износ фрикционного слоя. Однако обязательно нужно разобрать механизм, и найти причину возникновения скрипа.
2. Не держит ручник — если со временем пропадает усилие стояночного тормоза, и попытки натяжения троса не помогают, тогда это говорит о высокой вероятности износа колодок.
3. При торможении заднюю часть уводит в сторону, а на скользкой дороге происходит занос.
4. Попадание на фрикционный слой различных агрессивных веществ, которые не только влияют на степень торможения, но еще и способствуют ускоренному износу устройств. К таковым веществам относятся не только масла, но и тормозная жидкость. Попасть на фрикционный слой она может по причине нарушения целостности резиновых манжет. В итоге возникает течь рабочих цилиндров, что снижает не только эффективность торможения, но еще и способствует ускоренному износу фрикционных накладок.
5. Увеличение тормозного пути, а также неравномерное и рывковое замедление автомобиля.

Средний срок службы барабанных тормозов составляет 70 тысяч км пробега. Говорить о точных цифрах не приходится, ведь во внимание нужно принимать такие условия, как характер вождения, условия эксплуатации, а также отсутствие воздействия негативных влияний.

Выбор оптимальных вариантов задних барабанных колодок на Ланос, Сенс и Шанс

На Ланосы предлагается множество вариантов задних колодок от разных производителей. Однако отличаются такие изделия не только стоимостью, но и качеством. Рассмотрим варианты задних колодок на Ланос, которым следует отдать предпочтение:

1. Hi-Q — многие выбирают изделия именно этого бренда, так как они достаточно надежные, и имеют большой срок службы. Номер по каталогу SA055.
2. ATE — дорогие немецкие варианты, которые имеют артикул 03013702672. Выбирают их редко, ведь стоимость их достаточно высокая.
3. Metelli — продукция итальянского бренда. На Ланосы выбираются изделия, которые имеют номер 53-0309. Отличаются высоким качеством и надежностью.
4. NK (Brake Shoes) — имеют номер 2736540.

Выбирать необходимо качественные и, главное, не дешевые колодки, ведь от них зависит ваша безопасность, а на этом экономить нельзя.

Снятие и замена задних тормозных колодок на автомобилях Шевроле, ДЭУ, ЗАЗ Ланос, Сенс и Шанс: подробная инструкция с фото и выделением важных моментов

Перед проведением работ по снятию и замене задних тормозных колодок на Ланосе, следует подготовить необходимые инструменты. К таковым относится стандартный набор гаечных ключей, плоскогубцы или пассатижи, зубило, а также молоток. При проведении манипуляций по снятию колодок могут понадобиться дополнительные инструменты, что зависит от индивидуальных случаев.

Ниже на видео можно увидеть результат работы «опытных мастеров» по замене задних тормозных колодок на Ланосе, который продемонстрировал автор видео.

Подготовив необходимый инструмент, переходим к непосредственной реализации задачи:

1. Автомобиль следует разместить на ровной поверхности, и поддомкратить заднюю часть.
2. Ручник при этом следует опустить до упора, иначе демонтировать колодки не получится, так как они будут удерживать барабан. Чтобы обездвижить автомобиль, необходимо не только включить первую скорость, но и положить под колеса противооткатные упоры (башмаки).
3. Если трос ручника затянут до упора, тогда его следует ослабить. Для этого в салоне сзади необходимо снять пепельницу.
4. Поддеть отверткой пластиковую заглушку, и демонтировать ее. Освободив доступ к механизму натяжения троса ручника, можно прибегнуть к его ослаблению.
5. Используя ключ на «10» с удлинителем, осуществляется ослабление затяжки регулировочной гайки.
6. Сам регулировочный механизм на автомобилях марки Ланос, Сенс и Шанс выглядит следующим образом, как показано на фото ниже.
7. Далее переходим к снятию заднего колеса, где первой будет производиться замена колодок. Важно понимать, что колодки как спереди, так и сзади следует менять комплексно, то есть с двух сторон одновременно.
8. Следующий шаг предусматривает необходимость снятия металлического колпачка. Для этого понадобится зубило и молоток. Перед этим очищаем поверхность барабана от загрязнений, используя металлическую щетку.
9. Снимаем шплинт.
10. Выкручиваем гайку, используя ключ на «24».
11. На следующем этапе демонтируется барабан. Однако здесь стоит отметить, что в большинстве случаев сделать это не так просто. Если он не поддается ручному демонтажу, тогда первым делом убеждаемся, что ручник не выжат, и трос ослаблен. Далее используем простой способ демонтажа заднего барабана Ланос, для чего следует установить колесо, зафиксировав его несколькими шпильками. Легкими рывками пытаемся снять барабан, дергая колесо. Если этот способ не позволяет достичь желаемой цели, тогда используем деревянный брусок длиной 20-30 см и молоток. С обратной стороны к кромке барабана прикладывается торцевая часть бруска. Молотком наносятся удары, прокручивая при этом по окружности барабан.
12. Получив доступ к колодкам, можно приступать к их демонтажу.
13. Рекомендуется протереть ось от смазки. Это делается не только для того, чтобы не испачкать руки, но и предупредить попадание загрязнений в смазку, которая в итоге ускорит износ ступичного подшипника.
14. Проверяем состояние барабана. Здесь также важно сделать отступление, и прибегнуть к проверке барабана на износ, что влияет на возможность его дальнейшей эксплуатации. Как определить, что барабан пора менять на Ланосе? Для этого нужно измерить его внутренний диаметр (лучше штангенциркулем), который не должен быть более 200 мм. Допустимый рабочий диаметр барабана может указываться на внутренней его поверхности.
15. Производя замеры внутреннего диаметра барабана в нескольких местах, можно определить его элипсность. Получаемые значения не должны иметь отклонений более чем на 0,5 мм. В противном случае барабан подлежит замене.
16. Если барабан удовлетворяет требованиям эксплуатации, тогда перед его дальнейшим использованием следует при помощи болгарки удалить буртик по окружности барабана (при его наличии).
17. Подготовив барабан, можно прибегнуть к замене задних тормозных колодок на Ланосе. Для начала измеряем степень их износа, что и является главным признаком необходимости проведения работ по замене. Минимально допустимая толщина фрикционной накладки на задних тормозных колодках автомобилей Ланос, Сенс и Шанс составляет 0,5 мм. Однако причинами необходимости проведения их замены являются также такие факторы, как неравномерный износ, повреждение фрикционной части или стальной конструкции колодки, а также прочие виды дефектов.
18. Приступаем к демонтажу задних колодок. Перед этим, если вы осуществляете работы впервые, не помешает сделать фото расположения всех конструктивных узлов. Первым делом необходимо демонтировать верхнюю распорную пружину. Показана она на фото ниже.
19. Далее осуществляется демонтаж крепления так называемого «солдатика» (по-научному штифт), при помощи которого фиксируется колодка. Для его снятия, необходимо воспользоваться пассатижами. Снимается он путем захвата наружной шайбы. Далее необходимо ее прижать к колодке, и провернуть до совмещения со специальными вырезами внутри шайбы.
20. Сам «солдатик» показан на фото ниже.
21. После этого можно снять первую колодку.
22. Снимаем шайбу «солдатика» со второй колодки, и демонтируем ее вместе с пружиной.
23. Теперь очищаем поверхность от загрязнений. Проверяем функционирование тормозного цилиндра путем его перемещения рукой в обе стороны.
24. Кроме того, важно обратить внимание на отсутствие потеков, а также повреждений резиновых манжет. При их наличии, понадобится прибегнуть к замене цилиндра. Как это сделать, можно почитать в этой статье (ссылка).
25. После этого осуществляется установка новых колодок на Ланос. Первой нужно ставить колодку, которая оснащена рычагом срабатывания от ручника.
26. Фиксируем ее «солдатиком» с пружиной и шайбой.
27. Предварительно следует отметить, что при проведении работ может понадобиться ремкомплект для задних тормозных колодок. Стоимость неоригинальных комплектов невысока, но при их использовании важно обратить особое внимание на длину всех пружинок, которые должны быть идентичными со штатными. В противном случае, рекомендуется оставлять штатные детали или покупать оригинал. Ниже на фото неоригинальный комплект.
28. В ремкомплект барабанных тормозов Ланос входят следующие оригинальные детали: штифт пружины колодки (GM 06638956), шайба крепления (GM 93740526), пружина «солдатика» (GM94535388), нижняя пружина колодок (GM94535436), корончатая шайба (94525222). Отдельно поставляется ремкомплект для левого и правого задних тормозных механизмов, в которые входят: верхняя пружина, распорная планка, скоба, пружина натяжения самоподводящего механизма и флажок. При заказе оригинала, важно знать следующие их артикулы: ремкомплект для левого механизма GM 96395381 и правого GM 96395382.
29. Далее произвести смазку резьбы распорной пластины (даже если ставится новая), которая отвечает за автоматическую подтяжку колодок по мере износа фрикционного слоя.
30. Переставляем пластину со скобой на новую колодку. Здесь очень важный момент. В этом месте (показано на фото) нужно не забыть установить корончатую шайбу.
31. Ставится она выпуклой частью наружу.
32. Ее забывают ставить большинство не только автолюбителей, но и мастеров на СТО. Теперь о ее предназначении. Если ее не установить, то механизм подтяжки колодок работать не будет. Рычаг не будет попадать между зацепом штока регулятора, и тем самым подтяжка не будет осуществляться. Ниже показана корончатая шайба, артикул которой указан выше.
33. Ставим колодку на место, фиксируя ее «солдатиком» с пружиной и шайбой.
34. После этого устанавливается нижняя прижимная пружина, используя пассатижи.
35. Устанавливается верхняя пружина, которая при проведении демонтажа колодок, снималась первой. Чтобы ее установить, понадобится приложить усилия для растяжения.
36. Устанавливается также пружина рычага, которая отвечает за натяжения саморегулирующего механизма колодок.
37. На ее установку также важно обратить внимание. Ставить ее нужно путем заведения за колодку, чтобы обеспечить прижим края рычага к вилке. На фото ниже показано правильное ее расположение.
38. На фото ниже пружина рычага установлена не правильно.
39. На этом этапе процесс замены задних тормозных колодок на автомобиле Ланос, Сенс и Шанс завершен. Остается только произвести аналогичные процедуры с другой стороны, а также выполнить натяжение ручника. Как это сделать, выясним далее.

Процедура замены задних тормозных колодок на Ланосе занимает по времени не более 2 часов. При этом исключается необходимость посещение СТО, где за такую услугу придется заплатить пару тысяч рублей. Ниже на видео показано описание замены задних тормозных колодок на Ланосе.

Дополнительно! После установки колодок важно обратить внимание на исправность механизма самоподвода. В случае его неисправности, выполняем следующие действия:

1. Настроить положение колодок так, чтобы фрикционный слой располагался максимально близко к внутренней поверхности барабана. Выполняется это преимущественно в том случае, если подводящий механизм не функционирует, что может возникнуть по причине использования неоригинальных деталей из ремкомплекта. В частности, неоригинальный флажок может отличаться от штатного, и не доставать по длине до регулировочной гайки, как показано на фото. В идеале такого быть не должно.
2. Если механизм самоотвода колодок исправен, тогда проведение этой процедуры не требуется.
3. Устанавливаем барабан, и проверяем наличие люфта по отношению к колодкам. Люфт должен быть минимальным, что говорит о незначительном зазоре между колодками и поверхностью барабана.
4. В зависимости от величины зазора между колодками и барабаном, производим регулировку. Для этого отверткой нужно вращать гайку распорного механизма вверх или вниз.
5. Вниз вращается гайка, чтобы разжать колодки, а вверх для их сжатия.
6. Устанавливаем барабан на место, и проверяем, чтобы он не терся о фрикционный слой колодок. В противном случае, производится ослабление натяжения распорной планки.
7. Аналогичная процедура выполняется также и с другой стороны. Делается это сразу после установки новых колодок. Когда барабан будет установлен на место, закручивается гайка, и перед установкой шплинта, проверяется люфт ступичных подшипников. Он должен быть минимальным. Шплинтуем гайку, и закручиваем колесные шпильки.
8. В завершении таких работ устанавливаем защитный металлический пыльник, добавив в него смазку.

Назначение самоподводящего механизма задних тормозных колодок в том, чтобы по мере износа фрикционного слоя обеспечить одинаковый зазор между колодкой и внутренней частью барабана. Работает механизм по следующему принципу: при торможении от действия поршней тормозного цилиндра происходит разжимание колодок, и их прижимание к барабану. Выступ рычага регулятора при этом перемещается по впадине между зубьями храповой гайки. Когда происходит износ фрикционного слоя, при торможении автомобиля, рычаг регулятора получает свободный ход, которого достаточно для проворачивания храповой гайки на один зуб. Таким образом, увеличивается длина распорной планки, и тем самым уменьшается зазор между колодкой и барабаном. В итоге водителю требуется реже производить процесс регулировки натяжения ручника.

Как отрегулировать натяжение троса ручника на Ланосе, Сенсе и Шансе

После проведения процедуры замены задних тормозных колодок на Ланосе, понадобится выполнить регулировку или натяжку ручника.

Переходим к непосредственной регулировке натяжения троса. Важно знать, что делать это необходимо только после того, как будет произведена замена задних колодок с обеих сторон.

1. Натяжение троса ручника выполняется из салона. Для этого ключом на «10» осуществляется подтяжка регулировочной гайки в салоне. Проверяется натяжение путем вращения заднего колеса, которое не должно подтирать. Как только будет чувствоваться, что колесо трет о колодки, необходимо ослабить гайку на 1-2 оборота.
2. Далее проверяется количество щелчков ручника. Правильно считается настроенным ручник в том случае, когда при первом щелчке происходит незначительное трение колодок о барабан. На втором щелчке колеса блокируются, и провернуть их можно, но с большим усилием. На третьем щелчке колеса провернуть невозможно.
3. Проверку натяжения ручника следует проверять регулярно, ведь на Ланосах колодки участвуют в процессе торможения автомобиля, поэтому изнашиваются быстро. И соответственно, если сейчас настроенный ручник функционирует хорошо, то через 5-10 тысяч он может «не держать» автомобиль вовсе.

На автомобилях Ланос, Сенс и Шанс используются задние тормоза барабанного типа. Они менее эффективны по сравнению с дисковыми, но их исправность влияет на безопасность эксплуатации транспортного средства. При первых признаках неисправности заднего тормозного механизма, в частности, при износе колодок, их следует незамедлительно заменить.
