Как снять электромагнитную муфту компрессора кондиционера

Замена электромагнитной муфты и подшипника шкива компрессора кондиционера

Это, по сути, первая поломка в машине за 120к пробега.

В жаркий день включил кондиционер, а оттуда шишь, вместо холодного воздуха. Первым делом, с полной уверенностью и знанием дела, поехал заправлять систему фреоном=))) Но, не тут то было. Замеряли — все по уровню. Начали включать-выключать кондиционер и стало понятно, что нет обратной связи с электромагнитной муфтой на компрессоре кондиционера. Ну что же?! Заказываем и ждем 38924-RNA-A01

В комплекте новые стопорные кольца и регулировочные шайбы

Замена
Вся сложность замены заключается, как не странно, в том, чтобы добраться до самого компрессора и произвести замену без его снятия и отсоединения трубок. В противном случае это приведет к утечке фреона. Ясное дело, что этого хочется избежать. Для этого нужно снять генератор. Заодно продул его от пыли. Снимаем ремень.
Далее есть два пути: либо снять натяжитель ремня и вывернуть компрессор из подкапотки шкивом вверх, либо снять колесо, отогнуть подкрылок и получить доступ к компрессору из арки. В любом из случаев приходится откручивать компрессор от двигателя.
Не хотелось трогать натяжитель ремня, по этому полезли через арку. Но для этого нужна еще и яма, т.к. придется подлезть снизу.

Откручиваем нажимную пластину со шкива и видим вот такую вот картину

Далее при помощи специального съемника извлекаем сам шкив с корпуса компрессора.

И добираемся до виновницы торжества — электромагнитной муфты=))

Снимаем стопорное кольца, ставим новую муфту и новое стопорное кольцо. С ним пришлось повозится минут 20 — не одевалось и все. В итоге встало на место.
Ну и покрутив шкив просто на двух пальцах был слышен явный треск подшипника шкива. У меня его с собой не было, хотя Артем предупреждал о вероятности его износа. И тут я вспомнил, что уже недели три слышал характерный для подшипника треск. Сразу понял, что это именно он и его нужно менять. В инете нашли контору неподалеку и у них оказался оригинальный подшипник NSK в наличии. Съездили — купили.

Выпрессовываем старый подшипник и с его помощью впрессовываем новый.

Собираем все в обратном порядке. Самое главное выставить нажимную пластину с правильным зазором. Для этого нужны регулировочные шайбы, которые шли в комплекте с муфтой, и щупы.

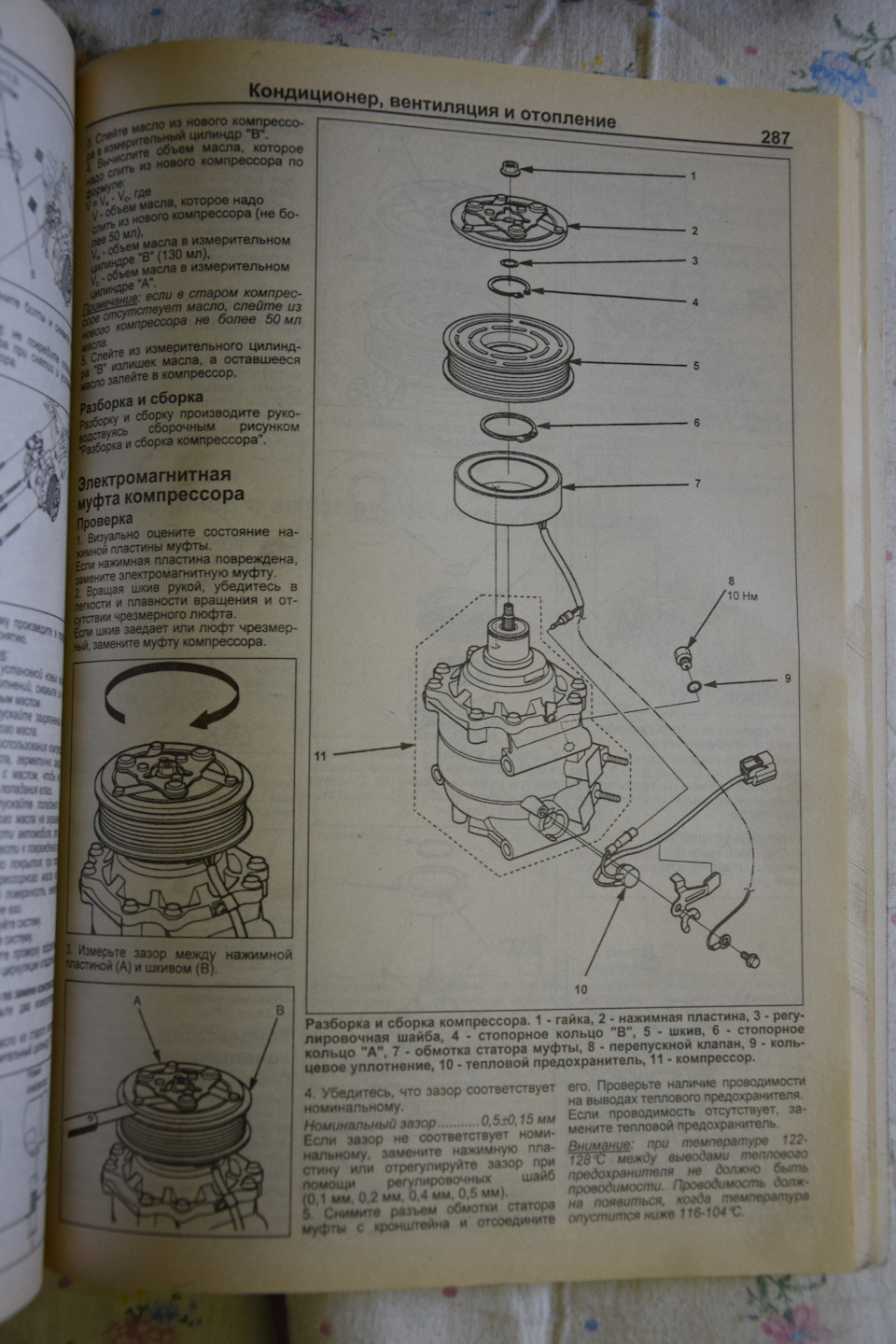

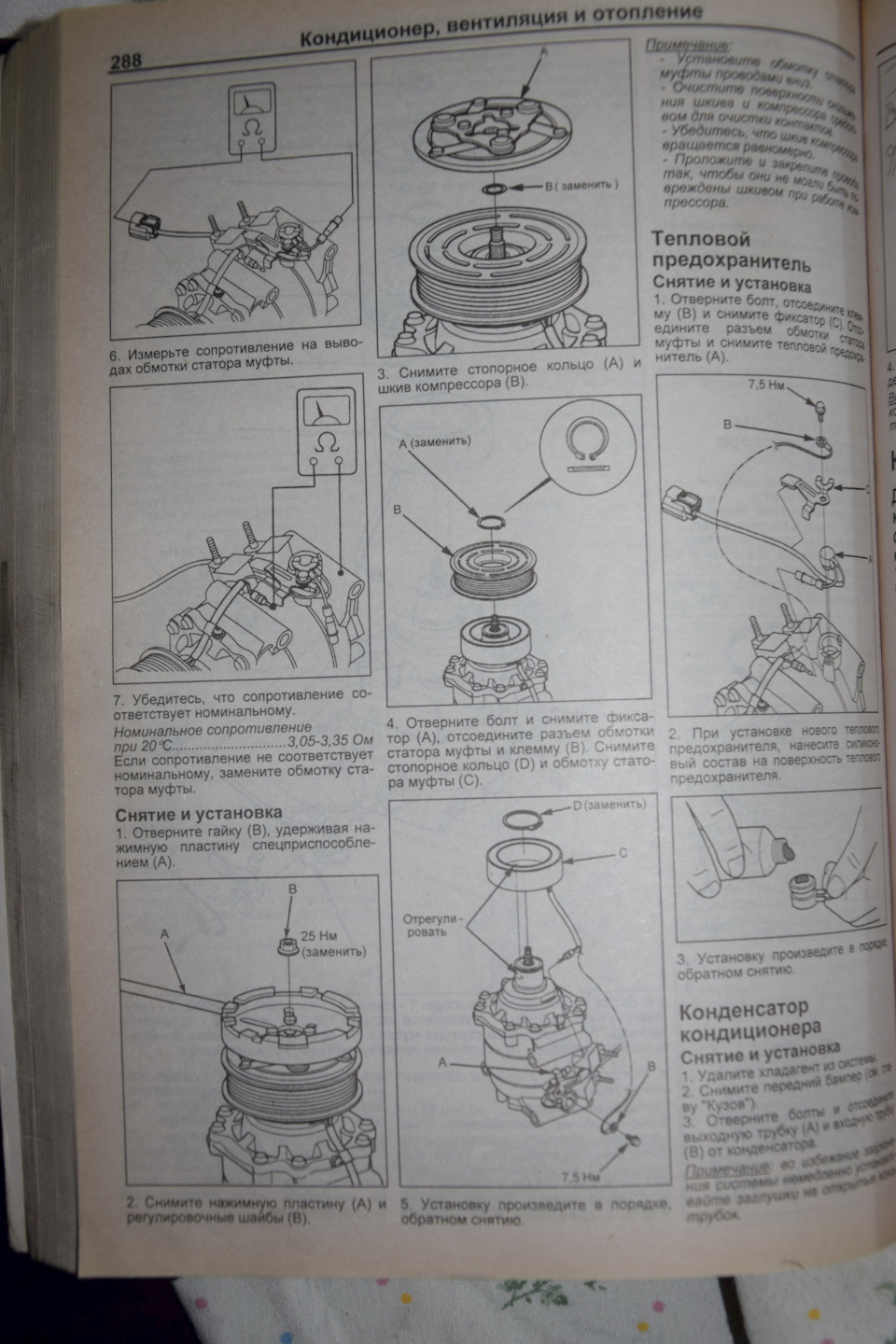

Вот на всякий случай две фотки из мануала

Если все сделано верно, то муфта выполняет свою функцию и дует холодный воздух в салоне.

Замена электромагнита муфты компрессора Hyundai Solaris

1. Удалите хладагент из системы кондиционирования, как описано здесь.

2. Снимите компрессор, как описано здесь.

3. Снимите прижимную пластину и шкив привода компрессора кондиционер, как описано здесь.

4. Снимите съемником стопорное кольцо электромагнита муфты компрессора.

5. Выверните винт крепления держателя колодки электрического разъема катушки электромагнита.

6. Сдвиньте электромагнит с посадочного пояска передней крышки компрессора и снимите его.

Примечание:

Проверьте мультиметром в режиме омметра электрическое сопротивление обмотки катушки электромагнита и отсутствие замыкания на корпус. Сопротивление исправной катушки должно быть 3,6–3,8 Ом.

Проверка электрического сопротивление обмотки катушки электромагнита.

7. Установите электромагнит на переднюю крышку компрессора. Убедитесь, что стопорное кольцо полностью вошло в проточку на крышке компрессора.

Примечание:

При установке катушки на компрессор, фиксирующий выступ А на задней поверхности корпуса катушки должен войти в выемку Б на крышке компрессора.

8. Напрессуйте шкив на посадочную шейку передней крышки компрессора. При напрессовке прилагайте усилие только к внутренней обойме подшипника.

ПРЕДУПРЕЖДЕНИЕ:

После напрессовки проверьте вращение шкива. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть задевания за корпус электромагнита. Если при проверке обнаружится касание шкива о магнит — его необходимо устранить.​

9. Установите компрессор и остальные детали в порядке, обратном снятию.

10. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

Ремонт муфты компрессора кондиционера на авто

Муфта компрессора на автомобильном кондиционере – это довольно простое устройство, состоящее всего из трех основных частей:

• катушка электромагнита;
• шкив ременной передачи;
• прижимная пластина (ведомый диск).

К этому списку можно также добавить крепежные элементы (болты, стопорные кольца) и регулировочные шайбы.

Типичные неисправности и их признаки

Чаще всего приходится сталкиваться с двумя основными поломками: износ подшипника шкива и неисправность электромагнита. О разрушении подшипника говорит характерный гул, который слышится постоянно, независимо от того, включен кондиционер или нет.

Если подшипник вовремя не заменить, может возникнуть люфт шкива. В этом случае он будет касаться прижимной пластины, издавая неприятный скрежет и запах сгоревшего сцепления.

Если же вышел из строя электромагнит, то пластина не прижимается к шкиву и, соответственно, вал компрессора не вращается. Иногда это сопровождается дымом и запахом горелой изоляции, при этом перегорает предохранитель.

Нужен ли демонтаж

Как правило, чтобы отремонтировать компрессор, его приходится демонтировать. При этом, естественно, фреон из кондиционера сливается. После ремонта кондиционер снова нужно заправлять, а это дополнительные деньги. Можно ли снять муфту компрессора, не снимая сам компрессор и не нарушая герметичность системы?

Ремонт муфты компрессора кондиционера на авто без демонтажа, но не на всех моделях автомобилей. Некоторые производители размещают компрессор так, что снять ремень, шкив и катушку электромагнита достаточно просто. В других случаях придется снимать колеса, бампер или другие детали, но сам компрессор можно оставить на месте. Ну, и наконец, в третьем случае без полного демонтажа не обойтись. Как обстоит дело на вашем автомобиле, можете уточнить у сотрудника автосервиса. Заодно он скажет, сколько времени займет процедура, и сколько это будет стоить.

Простой путь – замена неисправного узла

Самое очевидное решение – замена муфты целиком. Правда, в официальном дилерском центре Вам, скорее всего, скажут, что отдельно эта деталь не продается, и предложат менять весь компрессор в сборе. На самом деле, оригинальные муфты существуют, хотя и редко встречаются в продаже. Впрочем, можно сэкономить, используя неоригинальные запчасти.

Если же хочется сэкономить, то стоит рассмотреть возможность восстановления неисправного узла.

Замена подшипника

При замене подшипника ремонт муфты компрессора автокондиционера происходит поэтапно. Чтобы заменить изношенный подшипник, мастер должен снять шкив, выпрессовать старый подшипник и установить новый. Перед тем, как собрать все обратно, мастер оценивает состояние трущихся поверхностей шкива и прижимного диска. Если на них есть следы ржавчины (а они есть почти всегда), они зачищаются, чтобы обеспечить качественное сцепление.

После этого узел заново собирают и регулируют зазор с помощью шайб. Результат будет заметен сразу – неприятный гул исчезнет, шкив будет вращаться почти бесшумно.

Диагностика электромагнита

Ремонт электромуфты компрессора кондиционера включает в себя такой важный этап, как диагностика электромагнита. Если не срабатывает электромагнит, это еще не значит, что он сгорел. Возможно, проблема в цепи питания и на катушку просто не подается напряжение. Чтобы выяснить это, мы должны подключить магнит напрямую к источнику 12В. Если же пластина и в этом случае не прижимается к шкиву, то катушку придется снять и провести диагностику с помощью омметра.

Если сопротивление близко к нулю, то электромагнит действительно сгорел. Его остается только заменить. Если же прибор показывает бесконечность, то нужно проверить состояние терморезистора, которые находится на катушке под слоем эпоксидной смолы. Многие производители устанавливают этот резистор в качестве предохранителя, и при перегреве он часто сгорает, защищая обмотку от короткого замыкания. Достаточно заменить терморезистор (в крайнем случае, закоротить перемычкой), и магнит снова заработает.

Финальный этап – регулировка зазора

После любых манипуляций с муфтой обязательно нужно правильно выставить зазор между шкивом и прижимной пластиной. В большинстве моделей компрессоров этот зазор должен быть в пределах 0,3-0,5 мм. Если он будет меньше, шкив будет цеплять пластину во время вращения. Если будет больше – платина не будет плотно прижиматься и начнет проскальзывать. В обоих случаях это приведет к перегреву пластины и может даже вывести из строя компрессор.

После того, как ремонт окончен, остается только включить кондиционер и наслаждаться приятной прохладой в салоне.

Муфта компрессора кондиционера

В сильный зной при езде по пыльной дороге водитель одним движением руки создаёт в салоне своего автомобиля атмосферу комфорта, свежести, прохлады. И вроде бы система кондиционирования полностью заправлена хладагентом. И основные её составляющие (радиатор, конденсатор, осушитель и даже сам компрессор) в полном порядке. Нет ни подтёков масла, ни видимых повреждений магистрали… Но вдруг почему-то картина кардинально меняется. Кондиционер просто не включается в работу, словно совсем приказал долго жить.

Без паники! Всё дело может заключаться в муфте компрессора кондиционера.

Дело это поправимое, но подойти к её диагностике, замене или ремонту нужно с профессиональным подходом. Почему муфта кондиционера вышла из строя? Какие причины на это повлияли? По каким признакам можно определить, что скоро можно ожидать поломки? И, вообще, как и где можно привести в «чувство» этот узел?

Когда не включается муфта компрессора кондиционера, следует обращаться в специализированный автосервис, где будут найдены ответы на перечисленные вопросы.

Как работает муфта компрессора кондиционера

Главное предназначение муфты компрессора кондиционера – обеспечивать силовую связь между компрессором и двигателем.

Основные элементы муфты таковы:

• ременной шкив;
• подпружиненный диск со ступицей;
• электромагнитная катушка.

В работе они взаимодействуют между собой так:

• Вы нажимаете кнопку, чтобы включить кондиционер;
• на электромагнитную катушку подаётся питание;
• магнитное поле, созданное катушкой, к шкиву притягивает прижимную пластину;
• крутящий момент передаётся от двигателя валу компрессора;
• компрессор, включаясь в работу, нагнетает фреон;
• в салоне автомобиля становится свежо и прохладно.

То есть всё просто: включение-притяжение-работа. Всё обстоит гораздо сложнее, когда нужно определить, где в этой цепочке произошёл сбой.

Признаки неисправности муфты компрессора кондиционера

Автомеханики любят приводить своим клиентам известную поговорку людей профессии, абсолютно далёкой от сферы авторемонта. А именно врачей: «Профилактика заболевания избавит от необходимости его лечения». Это говорит об одном – лучше чаще обращать внимание на «симптомы», которые может заметить лишь сам автолюбитель.

О том, что муфте компрессора кондиционера требуется замена, говорят следующие признаки:

1. При включении кондиционера в районе компрессора раздаётся неприятный звук — стук или скрежет (в подавляющем большинстве случаев шум указывает на износ подшипника).
2. Налицо пробуксовка шкива (вероятнее всего неправильно отрегулирован зазор между шкивом и диском муфты. Казалось бы – ничего страшного, однако это вскоре выведет из строя шкив, и позже — саму муфту).
3. Видны повреждения проводки.
4. Заметны следы износа шкива (кстати, это вполне нормальный процесс, когда деталь от непрерывной работы изнашивается).

Это лишь внешние признаки. Причин же может быть намного больше. К примеру, из строя вышло реле включения, повреждены катушка или проводка и т.д. Чтобы определить поломку потребуется провести более тщательную диагностику муфты компрессора кондиционера.

Диагностика муфты компрессора кондиционера

Проверить работоспособность муфты компрессора кондиционера достаточно просто. В наборе опытных автолюбителей несколько способов диагностики.

Первый способ. Необходимо запустить двигатель и включить кондиционер. Проверить, работает ли датчик на панели. Проверить, есть ли щелчок при включении, раздающийся в момент, когда муфта соединяется с компрессором. Проверить с помощью второго человека – происходит ли это соединение (при включении диск прижимается к шкиву).

Второй способ. Здесь не требуется ни наличие хладагента в системе, ни даже запускания двигателя. При выключенном двигателе нужно отключить штекер питания и соединить проводом плюсовую аккумуляторную клемму с разъемом на компрессоре. В этот момент должен раздастся щелчок, и муфта компрессора должна начать движение.

Если проведённые процедуры явно указывают на то, что муфта неработоспособна, скорее всего, придётся её демонтировать, дабы установить точную причину ее поломки.

Ремонт муфты компрессора кондиционера

Ремонт этого узла производят при наличии:

• необходимых инструментов;
• необходимых деталей для замены;
• необходимых знаний и опыта.

Если всё это имеется, можно приступать к делу. Итак:

1. Если всё указывает на поломку подшипника, демонтировать муфту придётся обязательно. Важно определить, какой именно подшипник требуется.
2. Если прижимной диск и шкив не взаимодействуют, проблема может крыться глубже – в неполадках самого компрессора. В этом случае рекомендуется провести углублённую диагностику узла.
3. Если обнаружился неправильный зазор, в некоторых случаях его можно отрегулировать. При большом зазоре между диском и шкивом магнитное поле слишком слабо для их притяжения. При малом зазоре происходит их постоянное трение, что приводит к истиранию и износу обоих элементов. Зазор должен быть прописан в технической документации и измеряться специальным измерительным прибором.
4. Если на муфту не подается питание, дело может крыться в проводке. Нужно заменить оборванные провода.
5. Если в негодность пришло реле (проверить просто — нужно замкнуть его контакты друг с другом и включить систему, щелчок говорит об его неисправности), его необходимо демонтировать и заменить.

Замена или ремонт

Заменить муфту компрессора кондиционера или ремонтировать?

Иногда ремонт каких-то отдельных частей этой детали попросту нецелесообразен. Тот же подшипник некоторым автолюбителям приходится искать в Интернете. А стоимость элементов порой равняется стоимости полной замены муфты, что просто не выгодно. Кроме того, это занятие требует недюжинного терпения и времени. И не факт, что в скором времени деталь не выйдет из строя вновь.

Именно поэтому чаще всего автолюбители предпочитают ремонту полную замену муфты.
