Помогите поменять лампочку)
Ситуация такая: перегорела в туалете лампочка, я купил новую. Убедился, что свет выключен, снял плафон и коснулся стекла лампочки или, что вполне вероятно, самого патрона. После этого меня ударило током через эту руку, тело и ноги, то есть в пол, хотя может я и неправильно воспринял. По ощущениям около 220, но может чуть больше. После этого лампочка стала выглядеть так
Склоняюсь к обесточиванию квартиры и замене лампы, но немного страшно, так как свет был выключен, когда меня ударило. Вольтметра дома нет, выключатель работал исправно.
p.s. всем спасибо
4.3K поста 23.8K подписчиков
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Дык фаза подведена, а ноль разорван. Электрику который проводку делал руки я бы повырывал
выключатель оффни.Автомат выруби встань на деревянный стул, одень резиновые перчатки 10.000v.Вызови электрика и смотри
если не знаешь, вызови электриков, нахуй тратить время на Пикабу? Они тебе и сделают, и расскажут почему. Ну или из ебнет вместо тебя, ну тогда просто вызавешь других. Выживут наиболее компетентные
Биотехнологии в линиях электропередач
Алтайский край, Красногорский район, село Пильно.
Голландские плакаты по технике безопасности
Алкоголь увеличивает риск ДТП.
Открытые двери и окна в автомобиле впускают опасные для жизни выхлопные газы.
Соблюдай технику безопасности.
Кожух был слишком высоко.
Угарный газ распространяется незаметно в закрытом гараже
Не работай без защиты. Посмотри на циркулярные пилы в музее безопасности
Не прикасаться! На проводах таятся монстры.
Соблюдай технику безопасности при шлифовке! Одна искра может стоить тебе глаза.
Лучше носить короткие волосы, чем лишиться их
На дороге остерегайтесь призраков движения!
Крышки люков должны быть закрыты.
Не прикасаться к механизму во время работы.
Снизь нагрузку! Обратись за помощью
Подборка состоит из 37 плакатов. Полная ТУТ
Инженерная история №2 Как я мог бы погибнуть
Всем привет, рискну выложить свой пост в разгар бунда.
Электричество очень опасная субстанция. Оно не осязаемо человеческими органами чувств совсем. Есть редкие исключения, вроде гула трансформатора, или коронирующих разрядов на высоковольтных линиях. Но это скорее исключения. Поэтому глядя на оголенный кабель, вы не можете знать убъет он вас или нет.
Поэтому, у нормального электрика действует презумпция виновности, любой оголенный провод, шина, даже корпус оборудования мы считаем, что находится под напряжением и смертелен для тебя, и чтобы прикоснуться к нему голой рукой нужны железобетонные доказательства его безопасности, такие как:
1. Видимый разрыв: отключен разъединитель или рубильник, откинут кабель, вынуты предохранители. То есть вы своими глазами видите, предмет к которому нужно прикоснуться, или хотя бы приблизиться.
2. Заземление. Включенный заземляющий нож, или наложенное переносное заземление, и вы своими глазами видите металлическую связь между предметом, и заземляющим контуром.
3. Все. Остальные только дополняющие доказательства. Отключенный автомат, кто-то уже касался рукой.
Ведь оборудование может быть отключено, но где-то далеко какой-нибудь не умный человек включит рубильник, и оно со скоростью света появится возле вас. И вы об этом не узнаете. Зато почувствуете, если не повезет.
И немного по классам напряжения в плане электробезопасности:
До 1000 вольт — смертельно опасно, в зависимости от условий и напряжения, если стоять голыми ногами в воде или на металле, и укусить провод, то может убить и 36 вольт. А если стоя на диэлектрическом ковре, в сухой обуви трогать рукой провод и под высоким напряжением может быть безопасно. Но, чтобы попасть под напряжение нужен физический контакт.
Выше 1000 вольт опасно тем, что может ударить и без контакта, просто приблизившись на недопустимое расстояние.
Теперь к моему случаю.
Это было лето 2017 года. Я тогда работал инженером ЭТЛ в небольшой электромонтажной компании в Хабаровске. И в то время работы по моему основному профилю было не очень много, зато компания взяла договор по замене измерительных трансформаторов тока и напряжения 6-10 кВ на подстанциях ДРСК. Подстанции ДРСК в 90% случаев это постройка 60-80 годов, и на которой с тех пор практически ничего не менялось, и не ремонтировалось, только поддерживалось в худо-бедно рабочем состоянии.
Вот фото типичного распределительного устройства 6-10 кВ с подстанции ДРСК:
Типичное распредустройство 6 кВ
И вот подстанция 35 кВ СВ (для местных находится в Хабаровске за бизнес-центром «Золотые башни»), нам нужно заменить трансформатор напряжения (ТН) 6 кВ в ячейке КСО.
Фото с той ПС у меня не сохранились, зато есть почти похожие. Например ниже фото трансформаторов напряжения, старого и нового. Новый на переднем плане. Здесь правда выкатной элемент, на нем менять намного проще. В том случае была ячейка КСО советского типа, а в ячейке КСО ничего не выкатывается, все собрано внутри.
Продолжаю. Работали мы бригадой из 3-х человек, оперативный персонал подготовил нам ячейку для работы, произвел необхидыме переключения: отключил разъединитель, заземлил трансформатор напряжения, вывешал плакаты безопасности, провел инструктаж, мы расписываемся в наряде-допуске. Все необходимые мероприятия выполнены. Казалось бы работать безопасно. Ячейка почти типовая.
Только одно «НО», которому я сразу не придал значения. Высота ячейки 2 метра, высота измерительного ТН сантиметров 40, он стоит в самом низу, к нему спускаются шинки 6кВ, и подходит проводами цепи 100В.
Но в ячейке на середине глубины, с верху спускается фальш-панель, как ширма на высоту половины ячейки. Сейчас нарисую схему, вид сбоку:
И чтобы подобраться к трансформатору мне нужно пролезть под панелью. Я должен залесть первый как инженер, чтобы проверить как подключен действующий ТН, проверить маркировку, насколько она читаема и проверить как все подключено. Чтобы новый трансформатор напряжения подключить правильно.
И панели я не придал значения, опускаюсь на корточки, забираюсь за ТН, чтобы было удобней. И начинаю искать маркировку.
А теперь отступление, немного про обстановку. Мой обычный дневной план это 1-2 ячейки. Чтобы начать работать мне нужно выписать наряд, приехать на подстанцию и дождаться оперативно выездную бригаду (ОВБ) ДРСК. Они должны вывести для нас из работы ячейку, произвести все необходимые переключения, оградить рабочее место и допустить нас до работы. А они одни на несколько десятков подстанций. У них и своей работы хватает, и свои бригады которые также нужно допустить до работы на других подстанциях. А наш приоритет один из последних, по остаточному принципу. Поэтому частое явление, что мы приезжаем на подстанцию, и сидим ждем ОВБешников. И часто они приезжают после обеда, и если мы хотим не поздно вернуться домой, то приходится работать очень быстро.
Кстати бывало, что мы сидели ждали до пяти вечера и недожавшись бригады уезжали домой. Поэтому если ОВБшники приехали, то начинается суета. Все быстро, все на бегу. Т.к. и нам нужно быстро отработать, и им нужно после нас чаще всего куда-то ехать и дальше работать. Как вы догадались это все не сильно способствует вдумчивой и внимательной работе.
Возвращаемся. Я на кортах подлажу под панелью, располагаюсь сбоку рядом с Тном, откидываю шинки напряжения от ТН, помечаю где какая. Как положено на голове каска, на теле куртка. И чувствую затылком что мне стоит поднять голову к верху. Я не знаю, что это было, толи подсознание подсказало, что я не посмотрел что находится за панелью. Но мой опыт говорит о том, что там ничего не должно быть. Шины 6 кВ проходят над ячейками, разъединитель расположен в самом вверху, все что ниже него обесточено, и чтобы дотянуться до напряжения мне нужно встать в полный рост и вытянуть руку вверх. Но есть мысль «Посмотри на вверх». Я поворачиваю голову и в сантиметрах 30 от себя, по нижнему краю панели вижу шины. Желтую, зеленую, красную. Их не должно здесь быть. По виду типичные шины 6 кВ. Загривок встал дыбом. Я прямо чувствую опасность каждой клеткой тела. Начал глазами отслеживать эти шины. Спускаются сверху и идут в соседнею ячейку. Сверху спускаются прямо с шин. Осторожно прижался как можно ниже к полу и осторожно выполз из ячейки. Начал разбираться, смотреть внимательно. И оказалось, что соседняя ячейка это секционный выключатель. И на этой подстанции связь между секциями выполнена такой вот ошиновкой через соседнею ячейку ТН. И да, все в работе, все собрано. Шины под напряжением 6 кВ, до которых безопасное расстояние по правилам не меньше 0,6 метра для человека. А я вплотную к ним пролазил. Привстань я в той ячейки, или вытяни вверх руку и меня бы поджарило. И моей на тот момент беременной жене это бы не очень понравилось.
Работу мы кстати выполнили безопасно в итоге. Это можно было сделать. Откинули от изоляторов шинки 6 кВ, вытянули на себя ТН и после этого откинули вторичку. И обратно в том же порядке, сперва шинки 100В, благо они гибкими проводниками выполнены, затолкали ТН, закрепили его. И присоединили шинки 6 кВ. Соблюдая безопасное расстояние до шин что были под напряжением.
Я потом долго думал, почему так вышло. Ведь обычно смертельный случай это сочетание нескольких грубых нарушений правил, или обстоятельств. Я здесь ничего не нарушил, но мог попасть под напряжение просто неудачно повернув голову. И пришел к выводам, что в первую очередь здесь вина ДРСК, которые допустили к эксплуатации электроустановку, где опасные шины находятся в ячейке, и нет никаких знаков, что при выводе ячейки в ней находится опасное напряжение.
Вина ОВБешника, он не знал об этом. Он представитель организации собственника этих электроустановок, и должен знать о своем оборудовании. А он не знал, и не предупредил подрядчиков которые на этой подстанции впервые.
Моя вина. Я как производитель работ, должен убедиться, что работу выполнять безопасно. И в правилах даже написано, что нельзя выполнять работу сидя, если выпрямившись можно приблизиться на недопустимое расстояние до опасного напряжения.
В итоге я про это почти никому не рассказал. Только начальника РЭСа, и то чтобы они что-то приняли по отношению этой ячейки, пометили, свой персонал проинструктировали по этому поводу, что ячейка может быть очень опасной.
Больше таких случаев в моей работе не случалось. Были опасные, но не настолько чтобы об этом писать. Всем электрикам рекомендую почаще задумываться над тем, насколько безопасно работать в каждом конкретном случае. Самоуверенность и неосмотрительность может быть смертельно опасна.

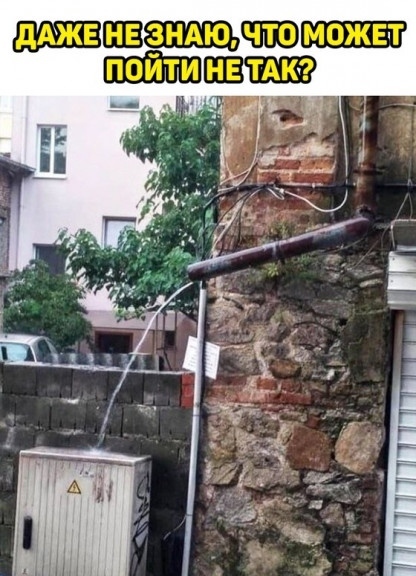

Вариант нормы
Защита от дурака для электрика
Товарищи, я не автор ролика (который с бородой и в белой пластиковой шапке), я просто разместил его ролик у себя в ленте Пикабу. Спасибо за панимане.
Я давненько видел оригинал ролика, но тут с пояснениями на русском. Попытался найти этот ролик тут, но после просмотра 10 страниц решил разместить.
Полезная информация будет не лишней.
Почти год назад погиб от удара током мой хороший знакомый, его вина тоже есть, потому что он поверил электрику, который сказал, что щитовая обесточена, но человека уже нет ‘-(
Гуманное напряжение
Сегодня прокидывали с напарником кабель через РУ-10кВ с помощью стремянки. Напарник нервничал — пришлось его успокоить: "Десятка самое гуманное напряжение — она не оставляет подранков".
Даже выглядит страшно
2 – Как подключить лампочку в квартире
Для подключения понадобиться:
2. Лампа с патроном,
3. Распределительная коробка,
4. Кабель ВВГнг(А)-LS 2х1,5.
Посмотрим некоторые виды выключателей
По способу переключения
Пример коробки распределительной 100х100х50мм
Патрон подвесной с цоколем Е27
Светильник (лампочку) в квартире подключают силовым двухжильным медным проводом, сечением от 1,0 до 1,5 мм2, не горючий, в двойной изоляции. Например кабель — ВВГнг(А)-LS 2х1,5.
Это важно: ФАЗНЫЙ ПРОВОД ИДЕТ ЧЕРЕЗ ВЫКЛЮЧАТЕЛЬ на светильник, а нулевой провод напрямую на светильник! (см. схему ниже)
Соединение проводов в распределительной коробке можно сделать самозажимными клеммами WAGO (см. фото), в моем примере понадобиться 3 штучки.
А тут схема соединения двух лампочек (например люстра с двумя лампами) с двухклавишным выключателем.
Не забывайте перед монтажом.
1 Отключить напряжение.
2 Убедиться, что напряжение отсутствует на месте работы.
Да будет свет!
Как подсоединить люстру со множеством ламп к проводу на потолке?
И снова здравствуйте, умные и рукодельные мужчины!
Есть вот такая лампа-паук.
У неё от 6 до 12 «ножек» (одна с 6, одна с 8, одна с 12). Ножки крепятся к основанию через отверстия и закрепляются на нужной длине вот такими пимпочками. С этим мне всё понятно как и что.
Из потолка торчит два провода, которые через потолок и вниз по стенам подключены к ОДНОкнопочному выключателю. Возиться и устанавливать хотя бы трёхкнопочный и подключать его так, чтобы лампы включались разными группами, мне лень, а мужу некогда. Поэтому включение нужного количества ламп будет регулироваться с помощью умных ламп сяоми, опыт уже есть.
Поэтому надо просто подключить 6/ 8/ 12 ножек к двум проводам на потолке, чтобы по щелчку выключателя они включались/ выключались все сразу. Каждая ножка-провод состоит из 2 жил.
Если я правильно помню, то:
1. На всех ножках зачистить концы проводов минимум по 3 см (или больше?),
2. Соединить каждую (условно) левую жилу каждой ножки вместе и каждую правую жилу каждой нодки тоже вместе, чтобы снизу получился пучок проводов, а сверху две гульки из только левых и только правых проводов (как и чем соединить и чем заизолировать?),
3. Одну гульку соединить с одним проводом на потолке, заизолировать тщательно, вторую гульку соединить с другим проводом на потолке и тоже заизолировать,
4. Закрепить декоративное плоское основание, чтобы прикрыть всю эту красоту.
Или надо как-то по-другому?
Буду очень признательна за ссылки на подходящие видео «для блондинок», схемы «от руки», а также конкретные названия того, чем изолировать. Я, хоть и в Чили, но аналоги тут найду.
P.S. Дом купили недавно, лишних денег на электрика нет вообще, простите.
буду благодарна за разъяснения, если найдёте время 🙂
Лампочка 220в
Так и живём.
Химический диод. ИСПЫТАНИЕ
На основе отзывов не предыдущий пост сделал некоторые выводы и измерения. Без говорящей головы, с осциллограммами, всё как хотели критики.
Измеряю основные параметры работы этого устройства и показываю возможность его практического применения.
Конструктивно выпрямитель состоит из пластиковой емкости, двух алюминиевых электродов, стального электрода и электролита, полученного растворением примерно двух чайных ложек пищевой соды на 200 миллилитров воды комнатной температуры.
Алюминиевый электрод сделан из 6 метров алюминиевого провода сечением 2.5 кв мм. Площадь алюминиевого электрода – около 330 кв см, но из-за того, что проволока свернута в спираль и часть витков накладывается друг на друга, рабочая площадь получается меньше.
Такая сборка функционально соответствует двум диодам, соединенным вместе анодами.
Роль общего анода играет стальной электрод.
Для электропитания стенда используется сетевой трансформатор с двумя вторичными обмотками на 13 вольт. Они нужны для получения низкого напряжения промышленной частоты 50 герц и для гальванической развязки испытательного стенда от электросети.
Схемы, измерения, провода и лампочки — в видеоролике.
*Маленькая Лампочка*..) кому горбачевскую лампу?)
Лампа 3000 ватт 220в. Длина колбы 28.5см, длина лампы 38см. Сделана январь 1989 года. Новая. Кто подскажет марку лампы? Интернет пока мало доступен.
Жизнь на грани
Эдисон против Сойера
Автор: Борис Плавник.
XIX век. Дома освещаются или свечами, от которых чадит средневековьем, или газовыми рожками, от которых проблем больше, чем пользы. Но в двери уже стучится электричество, научно-теоретические выкладки которого уже тогда сулили явно больше, чем предлагал стим-панк. В частности, нас интересует лампа накаливания…
Когда мы говорим про лампочку, то первым на ум приходит Томас Альва Эдисон. Талантливый изобретатель, почётный член АН СССР и многое-многое другое – Эдисон сделал порядком для того, чтобы лампочки освещали каждый дом – достаточно мановения руки, и, аки Гендальф осветил Морию, так и обычный работяга отныне мог зажечь свет в своём скромном жилище, достаточно щелкнуть переключателем. Впрочем, в последнее время на глаза стало попадаться всё больше грязного белья Эдисона… Поделом – пусть Томас и был примерным семьянином и годным изобретателем, но конкурентов он очень жёстко мешал с говном, что мы тоже не можем обойти стороной.
Итак, лампочки. Примерно с середины XIX века на их тему ломали головы очень много народу – всех пальцев не хватит. Де ла Рю, Старр, Гёбель, Суон, Лодыгин, Максим, Дидрихсон, Сойер (вот этого запомните) и целая толпа других изобретателей думали над тем, как дать света в каждый дом. Лампочки одних стоили непомерно дорого или требовали извращаться с самыми передовыми по тем временам технологиями, других – имели время жизни, измеряемое в единицах часов, третьи – делали лампочки под такие параметры тока и напряжения, что они просто не могли применяться в домашних условиях. Это всё о целом комплексе разных штук, в основном — создание стабильного вакуума, создание электрического контура и совмещение этих двух элементов в одной «обёртке». Ну и желательно инфраструктуру подтянуть в виде проводки, выключателей и всего остального.
Если с вакуумом всё было более-менее понятно (его значения и «создание» довольно быстро довели до ума), то с электрическими характеристиками дело обстояли хуже. Как правильно намотать проволоки додумались только под конец века, а пока экспериментировали с разного рода углеродами в виде карбонизированных пород дерева, бумаги и так далее. Одни люди вдавались в расчёты, а кто-то, кто имел тугой кошелёк (типа Эдисона) – брутфорсил. К слову, серия из примерно 1200 экспериментов обошлась Томасу в примерно 40 000 $, что есть около 800-900 тысяч этих самых долларов на сегодняшние деньги.
Вернёмся в мистеру Вильяму Сойеру (William E. Sawyer), который за свою короткую жизнь (1850-1883) запатентовал 46 патентов. Из них четыре касались самих лампочек и один – системы накаливания. Последние – совместно с Альбоном Маном (Albon Man), и датируются они 78 и 79 годами соответственно. Эдисон же получил свой известный патент № 223 898 (лампочка Иль… Томаса) в начале 80го.
Вроде бы ничего необычного, но в 82 году Ведомство по патентам и товарным знакам США вдруг обнаруживает, что патент Эдисона основан на материалах Сойера и соответственно является недействительным. Начались судебные тяжбы. Во время первых двух слушаний приоритет был отдан Сойеру, но вот третье, которое состоялось через месяц после его смерти, подтвердило независимость работ Эдисона. Следующее же слушание выдало обратный результат и приоритет Сойера и оставило за ним патента № 317 676 (порядковый номер которого примерно на 90 ТЫСЯЧ меньше порядкового номера патента Эдисона — он в предыдущем абзаце). Эдисон парирует это тем, что спор беспредметный, потому что он не использует те системы накала, о которых идёт речь. Ибо Сойер и Ман патентовали лишь карбонизированную бумагу, а Эдисон уже перешёл на карбонизированный бамбук. За сим, в 1895 году, судебные тяжбы прекратились победой Томаса Эдисона.
Подобных историй – пруд пруди. Но о чём они нам говорят? О том, что люди ради денег и записи себя в историю готовы плагиатить чужие идеи пачками? О том, что суды выигрывают те, у кого более тугой кошелёк и лучше адвокаты? Или может о том, что светлые умы независимо друг от друга приходят к оптимальным в данный момент решениям, особенно когда речь идёт о том, что у всех на слуху? К сожалению, мы этого никогда не узнаем…
Личный хештег автора в ВК — #Плавник@catx2, а это наш Архив публикаций за май 2020
Почему провод бьёт током, а лампочка от него не горит?
Здравствуйте. Начал менять патрон в люстре, от провода ударило током. Но в нем стоит лампа накаливания, причем она не горит. Выключатель находится в отключенном состоянии. Не могу понять, в чем дело. Буду благодарен за ответ.
Поделиться в социальных сетях
Комментарии и отзывы (1)
Макаров Дмитрий (Эксперт)
Добрый день. Ну по всем видимости у вас неправильно собрана схема. В вашем случае на патрон напрямую идет фазный провод, что не допускается.
Схема подключения люстры, исключающая попадание под напряжение, следующая:
- От распределительной коробки идет фазный провод на выключатель. Получается в разрыве у вас фаза.
- От выключателя второй провод идет на люстру.
- Нулевой провод от люстры соединяется напрямую с нулевым проводом в распределительной коробке.
- Если есть заземляющий провод, то он также, как и в предыдущем пункте идет напрямую в распредкоробку.
В следующий раз, когда будете заниматься электропроводкой, необходимо отключить автоматы, обезопасив себя от попадания под напряжение.
Вот можете видеть схему подключения на картинке:
Удар током
Девочки, подскажите какие могут последствия после удара током. Сегодня хотела поменять лампочку в люстре, выкрутила все было нормально, но потом увидела, что патрон как то слабо был вкручен, ну и решила его подкрутить. Выключатель был выключен. Меня шарахнула током, прилично так. Несколько секунд даже не могла руку от патрона убрать, а потом упала со стремянки на кровать. Слава богу потери сознания не было. Спасло наверно, что была в резиновых тапочках. На пальце левой руки образовалось маленькое пятнышко, на вроде ожога. Сейчас увидела, что и на левой ноге красное пятно. Сначала вроде ничего не беспокоило, а вот теперь болит нога и рука немного немеет. Вот думаю, толи к врачу ехать, толи само пройдет все.
Ударило током при замене лампочки, свет был выключен
Выключатель размыкает лишь один контакт, второй все равно под напряжением. И опасно прикасаться до него и одновремено до предмета который связан с заземлением. Даже пол и стены — не идеальный изолятор. Оттого при ремонте ламп нужно постелить резиновый коврик. А вообще надо обесточить в квартире все рубильники (чтобы оба контакта разомкнуть)
Кроме того даже выключатель тоже может пропускать ток в выключенном положении (выключатели с подсветкой пропускаю и оба контакта в патроне находятся под напряжением)
